正压式空气呼吸器

二、正压式呼吸器的结构
➢全面罩
视野开阔 面罩密封圈边缘双层设计，有效避免有毒有害气
体进入面罩 通过快速插入式接口与供气阀链接 配有不锈钢传音膜 配有快松板扣系统，头带调节方便 配有口鼻罩，降低面罩内呼出的二氧化碳含量 配有单向呼气阀，呼气阻力小
二、正压式呼吸器的结构
➢高压气瓶：
铝
空气瓶是用来储存供人体呼 合
吸用压缩空气的高压容器，
金 内
由高强度铝合金内胆加全缠 胆
绕碳纤维复合材料制成，强 碳
度高重量轻。
纤
➢使用时间：取决于气瓶中压
源自文库
维 缠
缩空气量和使用者的耗气量， 绕
而耗气量又取决于使用者所 气
进行的工作性质。
瓶
二、正压式呼吸器的结构
➢气瓶阀 通过手轮的旋转来打开或关闭高压气瓶
的阀门。瓶阀上装有安全膜片，在气瓶内 压力升到40-42MPa时，自动卸压，可防止 由于瓶内压力过高引起气瓶爆裂，避免人 员伤亡。
二、正压式呼吸器的结构
➢压力表 压力表始终指示气瓶中的压力，它
通过一根高压软管与减压器连接。
1、压力表读数：0~40MPa， 带安全开口 2、压力表带夜光功能， 0~5MPa区域用红色标示 3、工作压力：30MPa
二、正压式呼吸器的结构
➢供气阀 重量轻，结构紧凑，由防
火耐冲击材料制成。通过弹簧 按钮及快速接口与面罩实现快 速连接。供气阀通过中压软管 与减压器相连。当是使用者的 呼吸出现障碍时，按下黄色按 钮供气阀会增大供气量至450 升/分钟。
备注：在恶劣的工作环境中使用，务必同时使用 辅助防护用品如：防护手套、安全鞋、密闭式防 护服、安全头盔等。
一、前 言
➢功能 空气呼吸器配备一个或两个气瓶提供使
用者充足的可呼吸空气。空气通过高压的 方式储存在气瓶内（30MPa），高压空气 通过减压阀进行一级减压，压力降0.7MPa 后输送到中压管，再经过供气阀二级减压 后通过面罩向使用者提供正压空气。
二、正压式呼吸器的结构
➢供气阀
正压式供给阀将减压器 输出的中压气体按照 佩戴者的吸气量，再 次减压至人体可以呼 吸的压力，供佩戴者 呼吸。
二、正压式呼吸器的结构
➢与减压器相连的主要部件有：
一或两个气瓶 向供气阀输送空气的中压管 与压力表相连的高压管
➢双人使用
可以另外配备一套面罩与供气阀来为第 二个使用者供气。减压器上有螺纹接口， 用于与供气阀相接的中压管连接。不使用 时该接口用一个闷盖螺母加以密封。
40(L/min) 式中： 40(L／min) 是指我国有关行业中等劳动强
度每分钟消耗的空气量。由于没有考虑空气的纯 度，需加一个安全系数0.9来校正。
三、工作原理
工作原理
气瓶 （高压气体）
正压式空气呼吸器
培训时间：2011年11月3日 培 训 人：邵 小 东
目录
前言 空气呼吸器的结构 空气呼吸器的工作原理 空气呼吸器使用前的安全检查 空气呼吸器的佩戴 空气呼吸器的使用后处理 空气呼吸器使用注意事项
一、前 言
➢空气呼吸器适应场所：
1、有毒气体 2、有毒颗粒及气雾 3、氧气环境低于17%的环境 4、火灾引起的烟雾
一、前 言
由于供气阀提供的是正压空气，面罩内 的压力始终大于外界工作环境压力，保证 外界有毒气体颗粒及气雾无法进入面罩， 充分保障使用者的安全。
一、前 言
➢空气呼吸器的优点：
• 适用范围广； • 气源经济方便； • 呼吸阻力小； • 操作使用和维护保养简便； • 正压式空气呼吸器使用更加安全。 • 不足：钢瓶重量较大。
二、正压式呼吸器的结构
➢背板 按照人体工程学设计，外形完全贴合
人体背部曲线，通过背带可以调节背部接 触高度和位置，贴合人体背部。背着感觉 舒服，调节方便。
二、正压式呼吸器的结构
➢ 减压器 减压器作用是把高压气体的压力降至 0.7MPa，
并不断供给适量的空气，以满足人体呼吸的需求。 无论气瓶内空气压力及使用者的呼吸频率如何
二、正压式呼吸器的结构
➢ 报警器
使用者一旦打开气阀，气瓶中高压空气 通过减压阀和高压管输送的高压力（初始 时是30MPa）空气将报警哨中的顶针顶紧 在弹簧上，此时顶针起到密封作用，不让 中压气体进入哨中发出报警哨音。当气瓶 中的压力降低到5.5±0.5MPa时，顶针在 弹簧力的作用下发生位移，离开了密封位 置，中压空气以5升/分钟的流量通过报警 哨。报警哨管中发出报警哨音。
二、正压式呼吸器的结构
报警器有两种结构型式： 一种直接安装在减压器上，称后置报警器； 一种连同压力表连接到使用者的胸前，称前
置报警器。 报警哨始终发出报警声警告气瓶中空
气用将要用尽，报警哨鸣响，使用者必须 马上离开工作现场撤离到安全的地带。
二、正压式呼吸器的结构
➢ 中压安全阀
位于减压器的活塞式结构中，当中压回 路中的压力过高时，安全阀会打开向大气 中排气泄压。当中压管压力恢复正常时， 安全阀会重新关闭。安全阀设定压力： 1.1±0.2MPa。
二、正压式呼吸器的结构

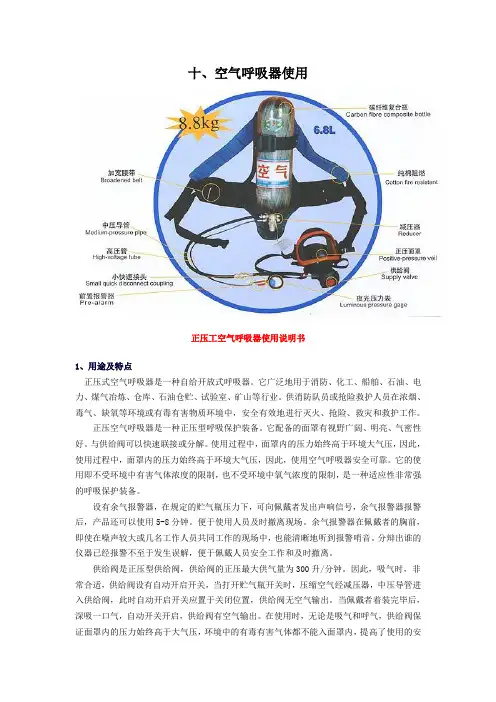

➢正压式空气呼吸器主要由：
高压气瓶、背具（背托和背带）、减压器、 空气供给阀（需求阀）、压力表和报警哨 全面罩等几部分部分组成。
二、正压式呼吸器的结构
二、正压式呼吸器的结构
二、正压式呼吸器的结构
➢ 背具的构成： 有背板、肩带、腰
带组成。由碳纤维、 静电剂、阻燃剂、合 成材料构成。特点： 防火、防静电、抗腐 蚀、耐酸碱、耐高温。 肩带、腰带的高度可 自由调节。
变化，减压器都保证提供一个稳定的输出压力，单 瓶呼吸器减压器固定在背架的左侧，双瓶呼吸器减 压器固定在背架的中间位置，同时配备他救接口， 可供第二个使用者同时使用。
二、正压式呼吸器的结构
报警器后置的减压器
报警器前置的减压器
正压式呼吸器的结构
减压器总成
中压安全阀
中压导管
压力显 示装置
高压储气瓶
报警器
二、正压式呼吸器的结构
工作类型 休息 轻度活动 轻度工作 中强度工作 高强度工作
长时间劳动 剧烈活动
耗气量（升/分钟） 10~15 15~20 20~30 30~40 45~55 50~80 100
二、正压式呼吸器的结构
➢ 气瓶使用时间应按如下公式计算
气瓶容积(L)×气瓶工作压力 标称使用时间= -------------------------×0.9
