计算结构力学第五章 结构刚度矩阵与荷载向量

矩阵位移法基本流程矩阵位移法呀，那可真是个挺有趣的东西呢。

一、基本概念先搞清楚。

矩阵位移法其实就是一种分析结构力学问题的方法啦。

就好像我们要去一个地方，得先知道那个地方大概是什么样的概念一样。

在结构里呢，我们要知道节点，这节点就像是人的关节一样，各个部分都是通过它来连接的。

还有单元，单元就好比是人的胳膊腿这些部分，是结构的组成部分。

我们通过对这些节点和单元的分析，就能搞清楚整个结构的受力情况啦。

二、单元刚度矩阵的建立。

这单元刚度矩阵可重要啦。

你想啊，每个单元都有它自己的特性，就像不同的人有不同的力气一样。

我们要根据单元的长度、截面特性还有材料的弹性模量这些东西来确定这个单元刚度矩阵。

这个过程就像是在给每个单元做一个身份鉴定，看看它到底有多“强壮”，能承受多大的力，在受力的时候会有什么样的变形。

这可不是个简单的事儿，得一步一步来，就像拼拼图一样，每个小部分都得准确无误。

三、结构刚度矩阵的组装。

好啦，单元刚度矩阵搞定之后呢，我们就要把这些小单元组合成整个结构啦。

这就像搭积木一样，把各个单元按照结构的样子拼起来。

这个时候就会形成结构刚度矩阵。

这个矩阵就像是整个结构的一个总特征描述。

它能反映出整个结构在受到外力的时候会有什么样的反应。

不过呢，这个组装过程也得小心，就像搭积木的时候不能搭歪了一样，要按照正确的规则来进行组装，不然整个结构的分析可就全错啦。

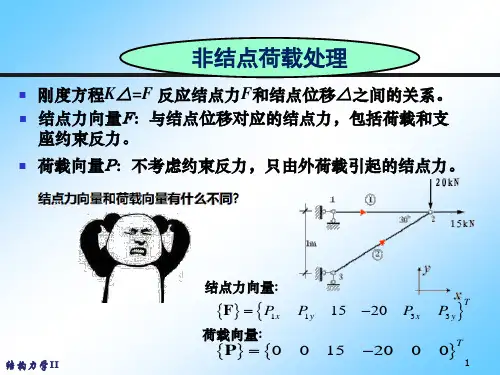

四、荷载向量的确定。

结构上是有荷载的呀，就像人会背着东西一样。

我们得把这些荷载整理成一个荷载向量。

这荷载可能是集中力，也像有人在一个点上用力推；也可能是分布力，就像是有均匀的压力压在结构上。

我们要把这些力都准确地表示出来，这样才能进一步分析结构在这些力的作用下会有什么样的变形和受力情况。

五、求解位移。

现在呢，我们有了结构刚度矩阵和荷载向量，就可以求解位移啦。

这个过程就像是在解一个谜题一样。

通过一定的数学方法，我们可以算出节点的位移。

这个位移可是很关键的哦，它能告诉我们结构在受力之后哪里会动，动多少。

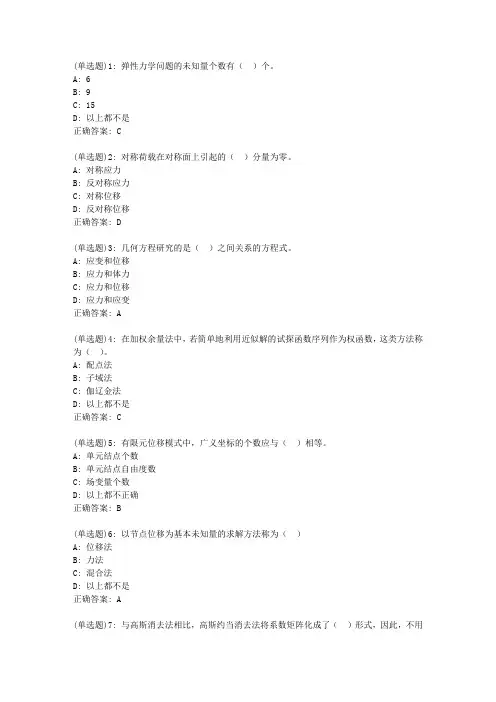

(单选题)1: 弹性力学问题的未知量个数有（）个。

A: 6
B: 9
C: 15
D: 以上都不是
正确答案: C
(单选题)2: 对称荷载在对称面上引起的（）分量为零。

A: 对称应力
B: 反对称应力
C: 对称位移
D: 反对称位移
正确答案: D
(单选题)3: 几何方程研究的是（）之间关系的方程式。

A: 应变和位移
B: 应力和体力
C: 应力和位移
D: 应力和应变
正确答案: A
(单选题)4: 在加权余量法中，若简单地利用近似解的试探函数序列作为权函数，这类方法称为（）。

A: 配点法
B: 子域法
C: 伽辽金法
D: 以上都不是
正确答案: C
(单选题)5: 有限元位移模式中，广义坐标的个数应与（）相等。

A: 单元结点个数
B: 单元结点自由度数
C: 场变量个数
D: 以上都不正确
正确答案: B
(单选题)6: 以节点位移为基本未知量的求解方法称为（）
A: 位移法
B: 力法
C: 混合法
D: 以上都不是
正确答案: A
(单选题)7: 与高斯消去法相比，高斯约当消去法将系数矩阵化成了（）形式，因此，不用。

结构力学练习题及答案(总42页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一． 是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分） 1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二． 选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; ; ; .23. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

=1F P482四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=×105 kN·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

第七章 矩阵位移法一、是非题1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。

2、单元刚度矩阵均具有对称性和奇异性。

3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。

4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。

5、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。

6、结 构 刚 度 矩 阵 是 对 称 矩 阵 ，即 有K i j = K j i ，这 可 由 位 移 互 等 定 理 得 到 证 明 。

7、结构刚度方程矩阵形式为：[]{}{}K P ∆=，它是整个结构所应满足的变形条件。

?8、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。

9、等效结点荷载数值等于汇交于该结点所有固端力的代数和。

10、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。

11、矩阵位移法既能计算超静定结构，也能计算静定结构。

二、选择题1、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是：(0,1,2)(0,0,0)(0,0,0)(0,1,3)(0,0,0)(1,2,0)(0,0,0)(0,0,3)(1,0,2)(0,0,0)(0,0,0)(1,0,3)(0,0,0)(0,1,2)(0,0,0)(0,3,4)A.B.C.D.21341234123412342、平面杆件结构一般情况下的单元刚度矩阵[]k 66⨯，就其性质而言，是：A ．非对称、奇异矩阵；B ．对称、奇异矩阵；C ．对称、非奇异矩阵；D ．非对称、非奇异矩阵。

—3、单元i j 在图示两种坐标系中的刚度矩阵相比：A ．完全相同；B ．第2、3、5、6行(列)等值异号；C ．第2、5行(列)等值异号；D ．第3、6行(列)等值异号。

jxi4、矩阵位移法中，结构的原始刚度方程是表示下列两组量值之间的相互关系： A ．杆端力与结点位移； B ．杆端力与结点力； C ．结点力与结点位移； D ．结点位移与杆端力 。

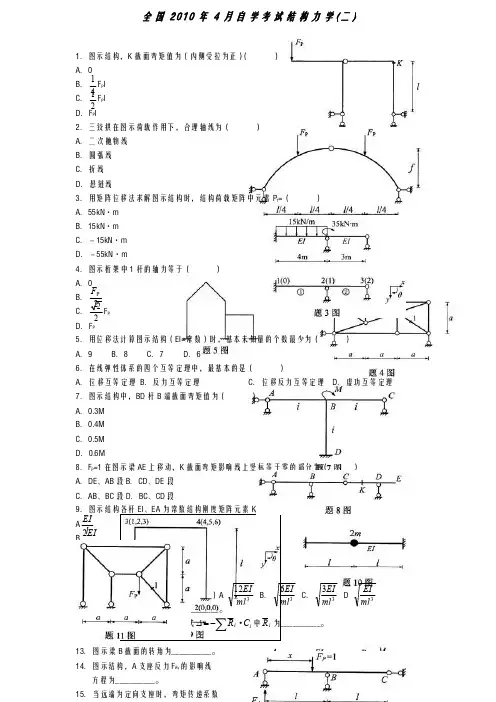

全国2010年4月自学考试结构力学(二)1．图示结构，K 截面弯矩值为（内侧受拉为正）（ ） A ．0 B ．41F P l C ．21F P lD ．F P l2．三铰拱在图示荷载作用下，合理轴线为（ ） A ．二次抛物线 B ．圆弧线 C ．折线 D ．悬链线3．用矩阵位移法求解图示结构时，结构荷载矩阵中元素P 1=（ ） A ．55kN ·mB ．15kN ·mC ．－15kN ·mD ．－55kN ·m4．图示桁架中1杆的轴力等于（ ） A ．0 B ．2PF C ．22F PD ．F P5．用位移法计算图示结构（EI=常数）时，基本未知量的个数最少为（ ） A ．9 B ．8 C ．7 D ．66．在线弹性体系的四个互等定理中，最基本的是（ ） A ．位移互等定理 B ．反力互等定理 C ．位移反力互等定理 D ．虚功互等定理7．图示结构中，BD 杆B 端截面弯矩值为（ ）A ．0.3MB ．0.4MC ．0.5MD ．0.6M8．F P =1在图示梁AE 上移动，K 截面弯矩影响线上竖标等于零的部分为（ ） A ．DE 、AB 段B ．CD 、DE 段 C ．AB 、BC 段D ．BC 、CD 段9．图示结构各杆EI 、EA 为常数结构刚度矩阵元素K 33等于（ ） A l EI B l EI2D ．lEI810．图示结构的自振频率=ω（ ）A 312ml EI B ．36ml EI C ．33ml EI D3ml EI11．图示桁架中1杆的轴力为__________。

12．支座位移引起的位移计算公式iiC R ·∑-=∆中iR为__________。

13．图示梁B 截面的转角为__________。

14．图示结构，A 支座反力F Ay 的影响线方程为__________。

15．当远端为定向支座时，弯矩传递系数为__________。

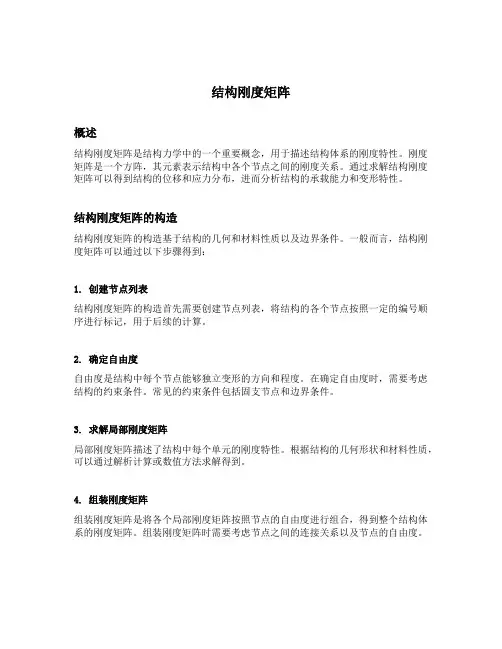

结构刚度矩阵概述结构刚度矩阵是结构力学中的一个重要概念，用于描述结构体系的刚度特性。

刚度矩阵是一个方阵，其元素表示结构中各个节点之间的刚度关系。

通过求解结构刚度矩阵可以得到结构的位移和应力分布，进而分析结构的承载能力和变形特性。

结构刚度矩阵的构造结构刚度矩阵的构造基于结构的几何和材料性质以及边界条件。

一般而言，结构刚度矩阵可以通过以下步骤得到：1. 创建节点列表结构刚度矩阵的构造首先需要创建节点列表，将结构的各个节点按照一定的编号顺序进行标记，用于后续的计算。

2. 确定自由度自由度是结构中每个节点能够独立变形的方向和程度。

在确定自由度时，需要考虑结构的约束条件。

常见的约束条件包括固支节点和边界条件。

3. 求解局部刚度矩阵局部刚度矩阵描述了结构中每个单元的刚度特性。

根据结构的几何形状和材料性质，可以通过解析计算或数值方法求解得到。

4. 组装刚度矩阵组装刚度矩阵是将各个局部刚度矩阵按照节点的自由度进行组合，得到整个结构体系的刚度矩阵。

组装刚度矩阵时需要考虑节点之间的连接关系以及节点的自由度。

5. 施加边界条件结构刚度矩阵一般为方阵，但由于边界条件的存在，可能存在某些行或列的元素为零。

施加边界条件即将受约束节点的自由度设置为零，对应将刚度矩阵中相应的行或列置零。

6. 求解结构响应通过求解结构刚度矩阵与加载向量的乘积，可以得到结构的位移响应。

进一步，可以根据位移响应计算结构的应力分布以及其他力学性能。

结构刚度矩阵的应用结构刚度矩阵在结构力学中有广泛的应用，可以用于求解结构的位移、应力、应变等力学响应，以及分析结构的强度、刚度、稳定性等性能。

1. 结构分析结构刚度矩阵可用于分析各类结构的静力和动力响应。

通过施加不同的边界条件和加载条件，可以计算结构的位移、应力分布、应变分布等响应结果。

这对于设计和优化结构具有重要意义。

2. 动力响应结构刚度矩阵还可用于求解结构的动力响应，如自由振动频率、模态形态等。

结构的动力性能与结构刚度矩阵的特征值和特征向量有密切关系。

结构刚度矩阵一、概述结构刚度矩阵是结构力学中的一个重要概念，它描述了结构在受到外力作用下的变形情况。

本文将从以下几个方面详细介绍结构刚度矩阵。

二、基本概念1. 结构刚度矩阵的定义结构刚度矩阵是指由单元刚度矩阵组成的整体刚度矩阵。

其中，单元刚度矩阵是指单个单元在受到外力作用下的变形情况。

2. 单元刚度矩阵的求解方法单元刚度矩阵可以通过有限元法求解得出。

有限元法是一种数值计算方法，通过将结构分割成若干个小单元来近似计算整体的变形情况。

3. 结构自由度结构自由度是指结构中未被约束的自由变量数量。

例如，在一个平面框架中，每个节点有两个自由变量（水平和竖直方向），则该平面框架有2n个自由度，其中n为节点数。

三、计算方法1. 整体刚度矩阵的组装方法整体刚度矩阵可以通过将各个单元的刚度矩阵组装而成。

具体来说，对于每个单元，我们需要确定它的节点编号、材料性质、几何形状等参数，并计算出它的刚度矩阵。

然后，将每个单元的刚度矩阵按照节点编号组装成整体刚度矩阵。

2. 利用边界条件求解结构变形在实际应用中，我们通常只知道结构受到的外力和一些边界条件（例如某些节点的位移或受力），而不知道结构的变形情况。

因此，我们需要利用这些已知条件来求解结构变形。

具体来说，我们可以将整体刚度矩阵分成两部分：已知位移和未知位移所对应的行列式。

然后，根据已知位移和外力之间的关系以及未知位移与已知位移之间的约束关系来求解未知位移。

3. 计算结构内力计算结构内力是指通过已知外力和结构变形情况来计算各个单元内部产生的应力和应变。

具体来说，我们可以利用单元刚度矩阵和单元变形情况来计算每个单元内部产生的应力和应变，并将它们组装成整体内力矩阵。

四、应用领域结构刚度矩阵在工程实践中有着广泛的应用。

例如，在建筑工程中，我们可以利用结构刚度矩阵来计算各个构件的内力，以确保结构的安全性；在机械工程中，我们可以利用结构刚度矩阵来设计各种机械零件的形状和尺寸，以满足其受力要求。

结构力学分配系数
一、引言
结构力学分配系数是结构设计中的重要参数，它用于计算结构的内力
和变形，是保证结构安全可靠的关键因素。

本文将从分配系数的定义、计算方法、影响因素等方面进行全面细致的介绍。

二、分配系数的定义
分配系数是指在荷载作用下，由于结构内部约束和材料刚度等因素所
引起的载荷分担比例。

通俗地讲，就是把荷载按照一定比例分配到各
个部位上，使得整个结构能够承受荷载并保持稳定。

三、分配系数的计算方法
1. 等效静力法
等效静力法是一种常用的计算分配系数的方法。

其基本思想是将动态
荷载转化为等效静态荷载，并根据静力平衡原理计算各部位受力情况。

2. 刚度法
刚度法是一种基于弹性理论原理进行计算的方法。

其基本思想是根据结构刚度矩阵和外界荷载向量进行求解，得出各部位受力情况，并进而计算出分配系数。

四、影响分配系数的因素
1. 结构形式
不同的结构形式对分配系数的计算影响较大。

例如，在高层建筑中，由于结构高度较大，其自重对分配系数的影响较大。

2. 材料性质
材料性质是影响分配系数的重要因素之一。

不同材料的强度、刚度等参数不同，因此其分配系数也会有所差异。

3. 荷载特点
荷载特点是影响分配系数的另一个关键因素。

例如，在地震荷载作用下，由于地震波具有瞬间性和周期性等特点，其对结构产生的动态效应也会使得分配系数发生变化。

五、结论
本文从定义、计算方法和影响因素等方面介绍了结构力学分配系数。

通过深入了解这一参数，我们可以更好地设计和优化结构，保证其安全可靠。

结构力学课后习题答案(总23页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--习题及参考答案【习题2】【习题3】【习题4】【习题5】【习题6】【习题8】【习题9】【习题10】【习题11】【习题12】【习题13】【习题14】【参考答案】习题22-1～2-14试对图示体系进行几何组成分析，如果是具有多余联系的几何不变体系，则应指出多余联系的数目。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图 题2-13图 题2-14图习题33-1 试作图示多跨静定梁的M 及Q 图。

(b)(a)20kN10kN40kN20kN/m40kN题3-1图3-2 试不计算反力而绘出梁的M 图。

(b)5kN/m40kN(a)题3-2图习题44-1 作图示刚架的M 、Q 、N 图。

(c)(b)(a)/20kN /m2kN /m题4-1图4-2 作图示刚架的M 图。

P(e)(d)(a)(b)(c)20k N /m4kN题4-2图4-3 作图示三铰刚架的M 图。

(b)(a)题4-3图4-4 作图示刚架的M 图。

(a)题4-4图4-5 已知结构的M 图，试绘出荷载。

(b)(a)题4-5图4-6 检查下列刚架的M 图，并予以改正。

(e)(g)(h)P(d)(c)(a)(b)(f)题4-6图习题55-1 图示抛物线三铰拱轴线方程x x l lfy )(42-=，试求D 截面的内力。

题5-1图5-2 带拉杆拱，拱轴线方程x x l lf y )(42-=，求截面K 的弯矩。

C题5-2图 题5-3图5-3 试求图示带拉杆的半圆三铰拱截面K 的内力。

习题66-1 判定图示桁架中的零杆。

(c)(b)题6-1图6-2 用结点法计算图示桁架中各杆内力。

(b)题6-2 图6-3 用截面法计算图示桁架中指定各杆的内力。

(b)题6-3图6-4 试求图示组合结构中各链杆的轴力并作受弯杆件的M 、Q 图。
