土钉墙边塔吊基础的设置[m]土钉墙[m]土钉墙在软土中应用[m][m][m]板式支护结构[m][m][m]大型环形支撑体系的应用:目前我国直径最大的单环环形支撑,——100m。
直径最大的双环环形支撑,——216m。
[m][m][m]全逆作法施工:第一步:开挖土方至地下室二楼楼板底标高[m]第二步:施工四周区域二楼楼板(形成支撑)[m]第三步:开挖四周区域土方至基坑底[m]第四步:施工四周区域地下室二层主体结构[m]第五步:开挖四周区域土方至基坑底[m]第六步:施工地下室三层主体结构[m]第七步:开挖中央区域土方至坑底[m]第八步:施工中央区域地下室二层三层主体结构[m]第九步:施工地下室一层主体结构[m]全逆作法——尚需解决的问题:1、立柱桩的承载力与沉降。
2、立柱桩的安装精度。
立柱[m][m][m]建筑深基坑支护发展:SMW(Soil Mixing Wall)工法施工1[m]SMW(Soil Mixing Wall)工法施工2SMW(Soil Mixing Wall)工法施3[m]SMW(Soil Mixing Wall)工法施工4[m]SMW(Soil Mixing Wall)工法施工5 [m]SMW(Soil Mixing Wall)工法施工6 [m]SMW(Soil Mixing Wall)工法施工7 [m]SMW(Soil Mixing Wall)工法施工8 [m]SMW(Soil Mixing Wall)工法施工9 [m]SMW(Soil Mixing Wall)工法施工10 [m]SMW(Soil Mixing Wall)工法施工11 [m]加筋水泥土[m][m][m][m][m][m]盖挖法[m][m][m][m]铣削钻筒状钻[m]扩底桩[m][m]套管螺旋钻机[m]套管螺旋钻机1套管螺旋钻机2。
深基坑内支撑梁施工工艺一、支撑施工总体原则本工程采用钢筋混凝土结构作为水平支撑,土方开挖的顺序、方法必须与设计工况一致,并遵循“先撑后挖、限时支撑、分层开挖、严禁超挖”的原则进行施工,尽量减小基坑无支撑暴露时间和空间。
同时应根据基坑工程等级、支撑形式、场内条件等因素,确定基坑开挖的分区及其顺序。
宜先开挖周边环境要求较低的一侧土方,并及时设置支撑。
环境要求较高一侧的土方开挖,宜采用抽条对称开挖、限时完成支撑或垫层的方式。
基坑开挖应按支护结构设计,降排水要求等确定开挖方案,开挖过程中应分段、分层、随挖随撑、按规定时限完成支撑的施工,作好基坑排水,减少基坑暴露时间。
基坑开挖过程中,应采取措施防止碰撞支护结构、工程桩或扰动原状土。
支撑的拆除过程时,必须遵循“先换撑、后拆除”的原则进行施工。
二、技术参数该项目基坑面积约33000㎡,周长810m,深度23~25m,基坑围护体采用地下连续墙作为围护体,基坑竖向设置四道钢筋混凝土支撑,支撑采用圆环支撑平面布置形式,支撑信息图表所示:表一支撑信息一览表并结合对称和角撑,截面尺寸详见支撑平面布置图;(2)、支撑梁混凝土强度等级(除第二~四道环撑为C40外)为C35,主筋保护层:30mm;(3)、支撑梁采用两侧支模浇筑,并在支撑梁底设置隔离膜,混凝土应整体浇筑,在冠梁、支撑腰梁施工前需将支护桩表面附着物完全清除;、(4)、主筋连接采用搭接焊接,单面焊10d,接头在同一截面处数量应不超过50%;三、施工流程四、施工方法支撑的分区一般结合土方开挖方案,按照盆式开挖、“分区、分块、对称”的原则确定,随着土方开挖的进度及时跟进支撑的施工,尽可能减少围护体侧开挖段无支撑暴露的时间,以控制基坑工程的变形和稳定性。
混凝土支撑的施工有多项分部工程组成,根据施工的先后顺序,一般可分为施工测量、钢筋工程、模板工程以及混凝土工程。
以下对这些分部工程逐一进行说明1.施工测量施工测量的工作主要有平面坐标系内轴线控制网的布设和场区高程控制网的布设。

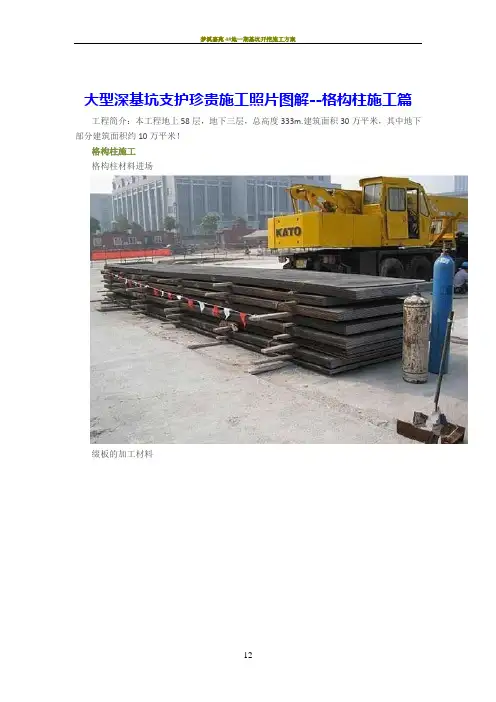

大型深基坑支护珍贵施工照片图解--格构柱施工篇工程简介:本工程地上58层,地下三层,总高度333m.建筑面积30万平米,其中地下部分建筑面积约10万平米!
格构柱施工
格构柱材料进场
缀板的加工材料
角钢进场
焊接平台
材料的进场检验
钢板厚度检验
角钢的拼接,采用1250px的角部倒角的同材料焊接
半自动切割机,切割缀板
长边切割很方便
焊机
成品
接头拼接后的情况
格构柱与钢筋笼焊接后一起下放,因格构柱的尺寸460*460,浇灌砼的导管可从格构柱内通至灌注桩孔底部浇注砼。
看这图片就可能理解了。
深基坑内⽀撑基坑开挖施⼯(精彩图集)深基坑内⽀撑基坑开挖施⼯(精彩图集)⼀、基坑开挖施⼯准备①建筑物位置的标准轴线桩、⽔平桩及灰线尺⼨,已经过复核。
②决定挖⼟⽅案,包括开挖⽅法、挖⼟顺序、堆⼟弃⼟位置、运⼟⽅法及路线等。
③障碍物和地下管道已进⾏处理或迁移。
④排⽔或降⽔的设施准备就绪。
1 ⼯艺流程放线挖⼟、挖基坑周边地⾯截(排)⽔沟修边坡维护坡⾯挖⼟⾄坑底⾯设计标⾼挖基底周边排⽔沟、基底找平。
2 施⼯注意事项①基坑开挖,在有⽔平标准严格控制基底的标⾼,标桩间的距离3m,以防基底超挖。
②在地下⽔位以下挖⼟,必须有措施、有⽅案。
③⼟⽅⼯程⼀般不宜在⾬天进⾏。
在⾬季施⼯时,⼯作⾯不宜过⼤。
应逐段、逐⽚地完成,并应切实制订⾬季施⼯的安全技术措施。
④为减少对地基⼟的扰动,机械挖⼟应在基底标⾼以上保留200~300mm左右,以后⽤⼈⼯挖平清底。
所有预留厚度应在基础施⼯前⽤⼈⼯挖除。
⼆、深基坑开挖及降⽔开挖总体⽅案①考虑场区外周边施⼯环境因素,合理确定基坑开挖时间。
②确定季节性变化对地下⽔位影响,为优化基坑⼟⽅开挖⽅案创造条件。
施⼯期间场地的地下⽔位变化范围的准确测定,为进⼀步优化本⼯程深基坑开挖⽅案提供了可靠依据。
③本⼯程深基坑开挖及降⽔开挖⽅案的优化原则。
通过上述对本⼯程场内外施⼯技术条件及对施⼯期间场地内地下⽔位实际变化论证,从有利于连续作业、便于施⼯、技术可靠、经济合理等⽅⾯出发,在多⽅案⽐较的基础上,确定了地下⽔位以上基础⼟⽅采⽤正常⼤开挖⽅案;地下⽔位以下深基坑集群的⼟⽅采⽤轻型井点降⽔开挖⽅案。
④通过轻型井点降⽔系统将地下⽔抽⾄专⽤⽔箱后,采⽤离⼼泵将专⽤⽔箱内的井⽔排⾄⾃然地坪以上。
1 基坑开挖施⼯采取分步开挖、分步⽀护的⽅法,按设计要求进⾏开挖。
开挖完毕后,采⽤⼩型机具或铲等进⾏切削清坡,以保证坡⾯平整并达到设计坡度。
2 基坑降⽔①根据⼯程地质勘查资料,基坑开挖深度范围内各⼟层均属于含⽔率在32~49%之间的饱和淤泥质⼟。

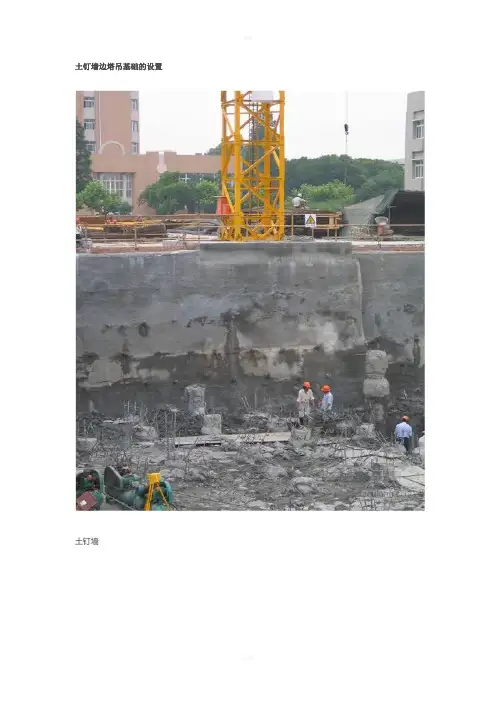

土钉墙边塔吊基础的设置
土钉墙
土钉墙在软土中应用
板式支护结构
大型环形支撑体系的应用:目前我国直径最大的单环环形支撑,——100m。
直径最大的双环环形支撑,——216m。
全逆作法施工:
第一步:开挖土方至地下室二楼楼板底标高
第二步:施工四周区域二楼楼板(形成支撑)
第三步:开挖四周区域土方至基坑底
第四步:施工四周区域地下室二层主体结构
第五步:开挖四周区域土方至基坑底
第六步:施工地下室三层主体结构
第七步:开挖中央区域土方至坑底
第八步:施工中央区域地下室二层三层主体结构
第九步:施工地下室一层主体结构
全逆作法——尚需解决的问题:1、立柱桩的承载力与沉降。
2、立柱状的安装精度。
立柱
建筑深基坑支护发展:
SMW(Soil Mixing Wall)工法施工1
SMW(Soil Mixing Wall)工法施工2
SMW(Soil Mixing Wall)工法施3
SMW(Soil Mixing Wall)工法施工4
SMW(Soil Mixing Wall)工法施工5
SMW(Soil Mixing Wall)工法施工6
SMW(Soil Mixing Wall)工法施工7
SMW(Soil Mixing Wall)工法施工8
SMW(Soil Mixing Wall)工法施工9
SMW(Soil Mixing Wall)工法施工10
SMW(Soil Mixing Wall)工法施工11
加筋水泥土
盖挖法
铣削钻
筒状钻
扩底桩
套管螺旋钻机
套管螺旋钻机1
套管螺旋钻机2。

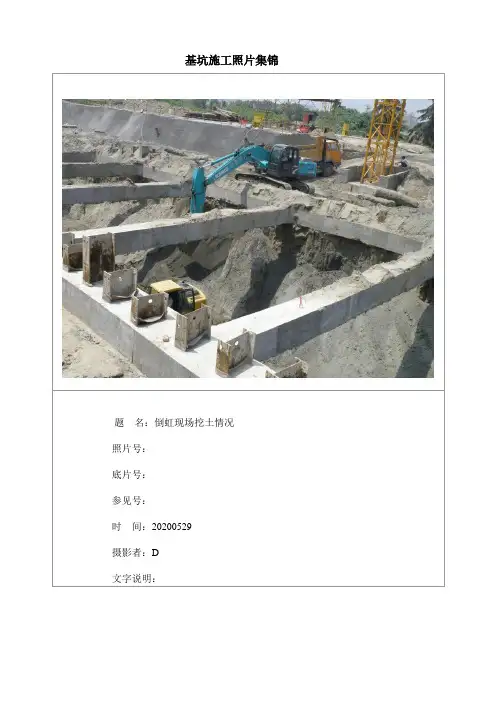

基坑施工照片集锦
题名:倒虹现场挖土情况
照片号:
底片号:
参见号:
时间:20200529
摄影者:D
文字说明:
题名:40~44A~P轴基坑支撑体系照片号:
底片号:
参见号:
时间:20200529
摄影者:D
文字说明:
题名:40~42/A~P轴压顶梁平面图照片号:
底片号:
参见号:
时间:20200502
摄影者:D
文字说明:
题名:A区压顶照片号:
底片号:
参见号:
时间:20200827 摄影者:D
文字说明:
题名:倒虹结构底板土方开挖后钢对撑照片号:
底片号:
参见号:
时间:20200627
摄影者:D
文字说明:
题名:现场总平图照片号:
底片号:
参见号:
时间:20200627 摄影者:D
文字说明:
题名:南区支撑体系照片号:
底片号:
参见号:
时间:20201204
摄影者:B
文字说明:
题名:南区支撑体系照片号:
底片号:
参见号:
时间:20201024
摄影者:D
文字说明:
题名:锚杆打入过程照片照片号:
底片号:
参见号:
时间:20201109
摄影者:D
文字说明:
题名:X路下穿钢斜撑施工照片号:
底片号:
参见号:
时间:20200513
摄影者:D
文字说明:
题名:南区边坡喷锚施工照片号:
底片号:
参见号:
时间:20200925
摄影者:D
文字说明:。
基坑开挖施工准备①建筑物位置的标准轴线桩、水平桩及灰线尺寸,已经过复核。
②决定挖土方案,包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
③障碍物和地下管道已进行处理或迁移。
④排水或降水的设施准备就绪。
2.1 工艺流程放线→挖土、挖基坑周边地面截(排)水沟→修边坡→维护坡面→挖土至坑底面设计标高→挖基底周边排水沟、基底找平。
2.2 施工注意事项①基坑开挖,在有水平标准严格控制基底的标高,标桩间的距离≤3m,以防基底超挖。
②在地下水位以下挖土,必须有措施、有方案。
③土方工程一般不宜在雨天进行。
在雨季施工时,工作面不宜过大。
应逐段、逐片地完成,并应切实制订雨季施工的安全技术措施。
④为减少对地基土的扰动,机械挖土应在基底标高以上保留200~300mm左右,以后用人工挖平清底。
所有预留厚度应在基础施工前用人工挖除。
深基坑开挖及降水开挖总体方案①考虑场区外周边施工环境因素,合理确定基坑开挖时间。
②确定季节性变化对地下水位影响,为优化基坑土方开挖方案创造条件。
施工期间场地的地下水位变化范围的准确测定,为进一步优化本工程深基坑开挖方案提供了可靠依据。
③本工程深基坑开挖及降水开挖方案的优化原则。
通过上述对本工程场内外施工技术条件及对施工期间场地内地下水位实际变化论证,从有利于连续作业、便于施工、技术可靠、经济合理等方面出发,在多方案比较的基础上,确定了地下水位以上基础土方采用正常大开挖方案;地下水位以下深基坑集群的土方采用轻型井点降水开挖方案。
④通过轻型井点降水系统将地下水抽至专用水箱后,采用离心泵将专用水箱内的井水排至自然地坪以上。
3.1 基坑开挖施工采取分步开挖、分步支护的方法,按设计要求进行开挖。
开挖完毕后,采用小型机具或铲等进行切削清坡,以保证坡面平整并达到设计坡度。
3.2 基坑降水①根据工程地质勘查资料,基坑开挖深度范围内各土层均属于含水率在32~49%之间的饱和淤泥质土。
从渗透系数看,含水率较大的土层水平方向渗透系数要比铅直方向渗透系数大得多,若按常规施工方法即仅在井管末端设置滤管,则仅能抽取局部土层内水平向渗透水。

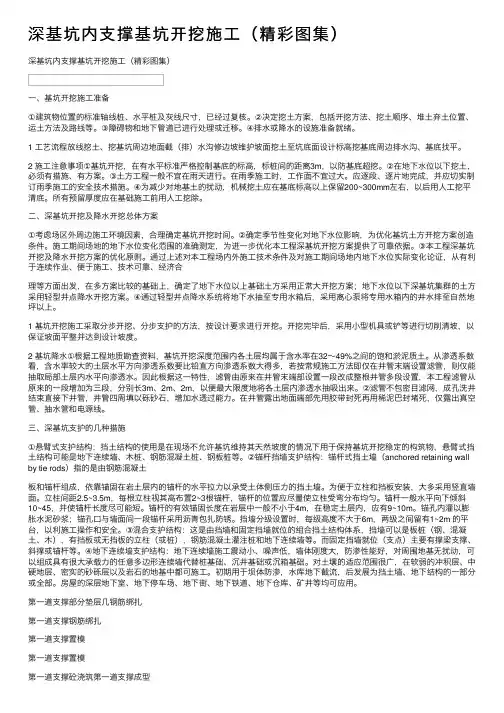

深基坑内支撑基坑开挖施工(精彩图集)
一、基坑开挖施工准备
①建筑物位置的标准轴线桩、水平桩及灰线尺寸,已经过复核。
②决定挖土方案,包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
③障碍物和地下管道已进行处理或迁移。
④排水或降水的设施准备就绪。
1 工艺流程放线挖土、挖基坑周边地面截(排)水沟修边坡维护坡面挖土至坑底面设计标高挖基底周边排水沟、基底找平。
2 施工注意事项①基坑开挖,在有水平标准严格控制基底的标高,标桩间的距离3m,以防基底超挖。
②在地下水位以下挖土,必须有措施、有方案。
③土方工程一般不宜在雨天进行。
在雨季施工时,工作面不宜过大。
应逐段、逐片地完成,并应切实制订雨季施工的安全技术措施。
④为减少对地基土的扰动,机械挖土应在基底标高以上保留200~300mm左右,以后用人工挖平清底。
所有预留厚度应在基础施工前用人工挖除。
二、深基坑开挖及降水开挖总体方案
①考虑场区外周边施工环境因素,合理确定基坑开挖时间。
②确定季节性变化对地下水位影响,为优化基坑土方开挖方案创造条件。
施工期间场地的地下水位变化范围的准确测定,为进一步优化本工程深基坑开挖方案提供了可靠依据。
③本工程深基坑开挖及降水开挖方案的优化原则。
通过上述对本工程场内外施工技术条件及对施工期间场地内地下水位实际变化论证,从有利于连续作业、便于施工、技术可靠、经济合
理等方面出发,在多方案比较的基础上,确定了地下水位以上基础土方采用正常大开挖方案;地下水位以下深基坑集群的土方采用轻型井点降水开挖方案。
④通过轻型井点降水系统将地下水抽至专用水箱后,采用离心泵将专用水箱内的井水排至自然地坪以上。
1 基坑开挖施工采取分步开挖、分步支护的方法,按设计要求进行开挖。
开挖完毕后,采用小型机具或铲等进行切削清坡,以保证坡面平整并达到设计坡度。
2 基坑降水①根据工程地质勘查资料,基坑开挖深度范围内各土层均属于含水率在32~49%之间的饱和淤泥质土。
从渗透系数看,含水率较大的土层水平方向渗透系数要比铅直方向渗透系数大得多,若按常规施工方法即仅在井管末端设置滤管,则仅能抽取局部土层内水平向渗透水。
因此根据这一特性,滤管由原来在井管末端部设置一段改成整根井管多段设置,本工程滤管从原来的一段增加为三段,分别长3m、2m、2m,以便最大限度地将各土层内渗透水抽吸出来。
②滤管不包密目滤网,成孔洗井结束直接下井管,井管四周填以砾砂石,增加水透过能力。
在井管露出地面端部先用胶带封死再用稀泥巴封堵死,仅露出真空管、抽水管和电源线。
三、深基坑支护的几种措施
①悬臂式支护结构:挡土结构的使用是在现场不允许基坑维持其天然坡度的情况下用于保持基坑开挖稳定的构筑物,悬臂式挡土结构可能是地下连续墙、木桩、钢筋混凝土桩、钢板桩等。
②锚杆挡墙支护结构:锚杆式挡土墙(anchored retaining wall by tie rods)指的是由钢筋混凝土
板和锚杆组成,依靠锚固在岩土层内的锚杆的水平拉力以承受土体侧压力的挡土墙。
为便于立柱和挡板安装,大多采用竖直墙面。
立柱间距2.5~3.5m,每根立柱视其高布置2~3根锚杆,锚杆的位置应尽量使立柱受弯分布均匀。
锚杆一般水平向下倾斜10~45,并使锚杆长度尽可能短。
锚杆的有效锚固长度在岩层中一般不小于4m,在稳定土层内,应有9~10m。
锚孔内灌以膨胀水泥砂浆;锚孔口与墙面间一段锚杆采用沥青包扎防锈。
挡墙分级设置时,每级高度不大于6m,两级之间留有1~2m 的平台,以利施工操作和安全。
③混合支护结构:这是由挡墙和固定挡墙就位的组合挡土结构体系,挡墙可以是板桩(钢、混凝土、木),有挡板或无挡板的立柱(或桩),钢筋混凝土灌注桩和地下连续墙等。
而固定挡墙就位(支点)主要有撑梁支撑、斜撑或锚杆等。
④地下连续墙支护结构:地下连续墙施工震动小、噪声低,墙体刚度大,防渗性能好,对周围地基无扰动,可以组成具有很大承载力的任意多边形连续墙代替桩基础、沉井基础或沉箱基础。
对土壤的适应范围很广,在软弱的冲积层、中硬地层、密实的砂砾层以及岩石的地基中都可施工。
初期用于坝体防渗,水库地下截流,后发展为挡土墙、地下结构的一部分或全部。
房屋的深层地下室、地下停车场、地下街、地下铁道、地下仓库、矿井等均可应用。

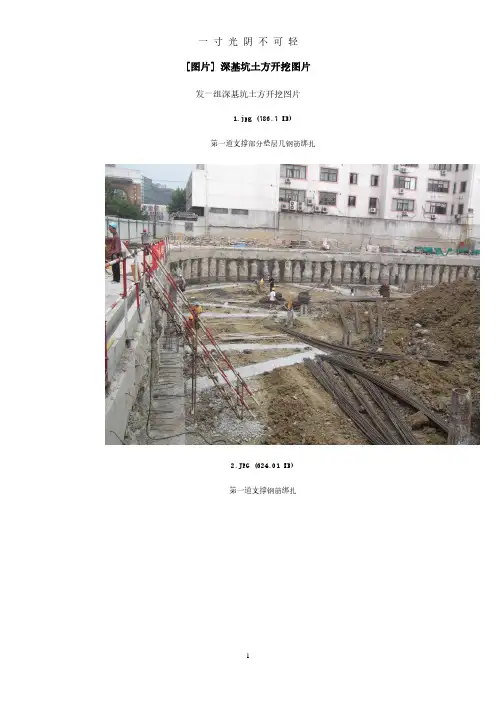

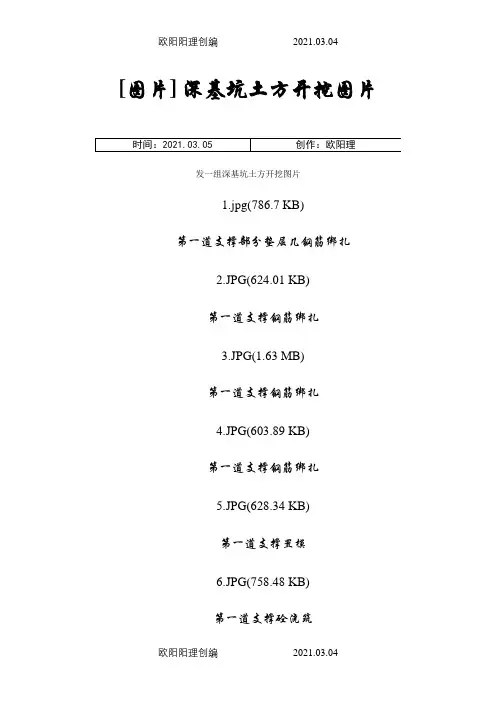

第一道支撑部分垫层几钢筋绑扎
第一道支撑钢筋绑扎
第一道支撑置模
第一道支撑置模
第一道支撑砼浇筑第一道支撑成型
第二层土方开挖
第二层土方开挖
第二道支撑垫层
第二道支撑置模
第二道支撑砼浇筑
第三层土方开挖
仰视图
全貌
工程桩防水涂料刮涂
底板面筋绑扎
全貌
总结一下
由于各工程场地的地质、环境条件千差万别,在每个深基坑工程设计施工的具体技术方案的制定中,必须因地制宜,切不可生搬硬套。
深基坑工程施工存在较大危险性,易发生较大工程事故,因此,深基坑工程需专家组审核通过方可施工,严禁超挖、无证开挖。
对基坑进行变形监测,注意基坑边坡位移变化的信息化管理,超出预警位移量时立即采取补救措施防止基坑边坡塌方影响周边建筑物安全。
