ZDY800煤矿用全液压钻机说明书

煤矿液压钻机Z D Y4000S使用说明书-CAL-FENGHAI.-(YICAI)-Company One11 适用范围ZDY4000S型全液压钻机属于低转速、大扭矩类型，适于采用复合片钻头、牙轮钻头及螺旋钻具施工大直径钻孔，主要用于煤矿井下瓦斯抽放、探放水及其它工程孔的施工，也可用于地面工程钻孔的施工。

2 型号含义Z D Y 4000 S双泵型转矩液压驱动动力头式坑道钻机3 主要技术参数钻进深度m/终孔直径mm 350 m/150~200（常规钻进）50m/600mm（螺旋钻进）回转装置：最大转矩 4000回转器主轴转速 r/min 5~280液压马达型号 A6V160MA液压马达排量 ml/r 46~160钻杆直径 mm 73主轴通孔直径 mm 75给进装置：最大给进/起拔力 kN 150给进/起拔速度 m/s 主副油泵合流给进 0~副油泵给进 0～给进/起拔行程 mm 780机身倾角 -45°~+45°泵站：液压系统额定压力 MPa 主油泵 21副油泵 21主油泵型号 A7V78MA主油泵排量 ml/r 0～78主油泵流量 l/min 0～109副油泵型号 25SCY14-1B副油泵排量 ml/r 0～10副油泵流量 l/min 0～13油箱有效容积 L 260电动机型号 YB2-250M-4/YBK2-250M-4功率 55kW额定电压 380V/660V额定电流 59A额定转速 1480r/min整机：外形尺寸(长×宽×高) m 主机××泵站××操纵台××质量 kg 主机 1500泵站 850操纵台 190适用巷道高度 m ＞4 钻机特点a.钻机由主机、泵站、操纵台三大件组成，可根据场地情况灵活摆布，解体性好，搬迁运输方便。

b.机械自动拧卸钻具，夹持器卡瓦容易取出，扩大其通孔直径，便于起下粗径钻具，可减轻工人劳动强度，提高工作效率。

ZDY4200L煤矿用履带式全液压坑道钻机使用说明书执行标准：Q/ 321100ZMZ031-2008MT/T 790-2006镇江安达机械有限责任公司（原镇江煤矿专用设备厂）敬告尊敬的用户：感谢您购买和使用本公司产品。

为了您的安全和利益，在使用本产品前，请您务必仔细阅读本产品使用说明书。

如果您对使用说明书的任何内容或条款存在不明或异议，请在购机后一月内向本公司提出书面异议，否则视为您已经同意、理解并接受本说明书全部内容。

如果您未按照使用说明书操作、使用本产品，而导致的任何人身伤害、财产或其他损失，本公司将不承担责任。

产品使用过程中，如果您遇到问题，欢迎致电咨询：市场部—0511-********；技术部—0511-******** 本公司保留对使用说明书解释和修改的权利，对说明书的任何修正、更新，恕不另行通知。

致谢！镇江安达机械有限责任公司安全警示用户应加强对操作人员的安全培训，提高操作人员的安全意识。

操作人员必须经过培训才可使用本钻机。

操作人员使用钻机前必须详细阅读本使用说明书。

操作人员随身衣物应合身并束紧，以免被钻机的运动部件缠绕而对肢体造成损伤。

钻机工作时，钻机锚固必须牢固，防止倒下伤人。

严格按照说明书要求调定钻机工作压力。

启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转。

调定转速时，应停止旋转和推进。

钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

（当钻杆之间采用四方扣传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转。

）钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人。

钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作。

更换碟簧时，先用两个长螺栓将动力头中连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人。

1.普通规定1.1 本规程合用于 ZDY1900S、3200S 型煤矿用全液压坑道钻机司机行为的操作1.2 煤矿用全液压坑道钻机(以下简称“液压钻机”)合用于井下抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表施工。

1.3 液压钻机使用单位应安排专人进行液压钻机的操作，以保证设备的安全运行。

1.4 操作人员必须经过培训，考试合格，取得资格证后，持证上岗。

1.5 操作人员应熟练掌握液压钻机的结构、性能、技术特征及工作原理。

1.6 操作人员必须严格执行交接班制度、岗位责任制以及有关的其他制度。

1.7 操作人员应将工具、钻杆、钻头及配件摆放整齐，并对使用完毕的钻杆两头进行封堵，以防杂物阻塞水道。

1.8 液压钻机使用地点应有设备运行记录;润滑记录;设备检查维护保养记录;点、强检记录。

操作人员要认真填写各种记录。

1.9 液压钻机的具体操作方法，请按本规程要求进行操作。

2、开钻前的准备2.1 油箱内加满清洁油液(液压钻机正常工作后油面应在油位指示计的中间偏上约 2/3 处)，普通用 N46 抗磨液压油，如果环境温度较高可用 N68 抗磨液压油。

2.2 检查液压钻机及各部紧固件是否紧固。

2.3 在需要润滑的部位加注润滑油和润滑脂。

2.4 检查各油管是否连接无误。

2.5 主油泵按指示的箭头先将泵量调至最小位后再反转5~8 圈即可，副油泵的泵量调至 25%摆布即可。

2.6 将操作台上副油泵的功能转换手把置于调压阀位(也就是前位)。

其它的操作手把均放在中间位置，背压调节手轮(单向节流阀)顺时针调到极限位置。

减压阀、溢流阀手轮调至最小位置。

马达变量手轮按需要调节，普通在中速排量范围。

2.7 打开油箱上的截止阀，此阀未打开前不许启动机电。

3、启动3.1 接通电源。

3.2 试转机电，注意转向是否与油泵的要求一致。

3.3 启动机电，观察油泵是否正常运转(应无异常声响，控制台上的回油压力表应有所指示)检查各部件有无渗漏油。

3.4 使主、副油泵空转3~5 分钟后再进行操作，如油温过低，空转时间应加长，待油温达20℃摆布时，才可调大排量进行工作。

ZDY-1250煤矿用液压坑道钻机--钻进能力200米1 用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

适用于岩石坚固性系数f ≤10的各种煤层、岩层。

要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。

2、ZDY-1250，ZDY-2300型煤矿用液压坑道钻机基本参数见表项目单位 ZDY-1250最大钻进深度 m 200开孔直径 mm 95/115终孔直径 mm 65/75钻杆直径 mm 50钻孔倾角° -90～+90额定输出转速 r/min 80/170额定输出转矩 N．m 1250/600给进力 kN 60起拔力 kN 45锚固力 kN 4×50钻机钻架支撑高度范围 mm 1800～2600正常进给速度 m/min 0～1.5进给行程 mm 850适应煤岩坚固性系数 f≤10噪声 dB(A) 92主机外形尺寸（长×宽×高） mm 2240×1020×1380整机重量（不含钻杆） kg 约1820泵站小泵出油调定工作压力 MPa 14大泵出油调定工作压力 MPa 14油箱容积 L 100外形尺寸（长×宽×高） mm 1450×760×680操纵台推进压力 MPa 12反转旋转压力 MPa 13正转旋转压力 MPa 11外形尺寸（长×宽×高） mm 1000×570×1120煤矿井下用隔爆型三相异额定功率 kW 22步电动机（YBK2-225S-4）额定电压 V 380/660额定电流 A 42.2/24.4额定转速 r/min 1480三层钢丝编织液压支架胶管总成 KJRB2-10KJRB3-10液压系统推进额定压力 MPa 14旋转额定压力 MPa 143 结构和工作原理3.1钻机结构钻机整体结构（图1），主要由泵站、操纵台、动力头、座架、夹持器、立柱和钻具等7大部分组成。

ZDY3200型煤矿用全液压坑道钻机操作规程一、启动前的检查1、液压胶管及电缆的连接是否正确；2、检查液压油，钻机工作是，油箱中的油液充满油位指示针的2/3以上为好，不允许低于油位指示针的最下部，以防止油泵吸空和温度计不能真实地反映油温；3、打开油箱上的两个截止阀，该阀未打开前不准启动电动机；4、主油泵一般调到最大排量位置左右。

顺时针旋转手轮排量增加，反之减少；5、操作台上的各操作手把处于中间位置，给进调压阀调到压力较小的位置。

二、启动1、验明电动机的旋转方向，如果是倒转的情况请立即停下电动机，切断电源后将电缆的两相连接调换一下。

2、油泵空转5分钟后再进行操作，如果油温过低，应待油温达20℃左右时才能进行工作。

3、使给进装置前进、后退（可用“快进快退”手把）几次，以排除油缸中的残留空气，直到运动平稳无爬行。

4、钻架摆角步骤（以前端上升为例）：（1）、给进操作手把放在“起拔”位置，使回转装置移到后端，减少前端的重量。

（2）、拧松前端两个固定机架的固定手把。

（3）、扳动升降手把使钻架“起升”，每次每端上升角度不宜过大（一般为15°～25°）,直至到所需位置。

（4）、拧紧固定手把。

调节另一端钻架时，需将回转器移到相反端，用同样的步骤操作，可点动“快进快退”手把，协助动作。

5、开钻（1）、无岩芯开孔a、卡夹手把和联动手把放在“卡盘开，夹持器开”位置，从主轴后端放入钻杆并通过夹持器。

b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，夹持器夹紧钻杆，在夹持器前端拧上无岩芯钻头，准备钻进。

（2）、取芯开孔a、拉出夹持器上端两根长螺栓，是夹持器向下翻转，卡盘后退到最后端位置，在卡盘前放入粗径取芯钻具（小于108mm）.b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，从主轴后端放入钻杆，人工拧入粗径钻具。

c、卡夹手把和联动手把放在“卡盘闭，夹持器开”位置后，进入下述钻进操作。

d、待钻具钻入孔内，钻杆通过夹持器位置时，停钻，将两边夹持器翻上，装上上端两根长螺栓后，继续进入下述钻进操作。

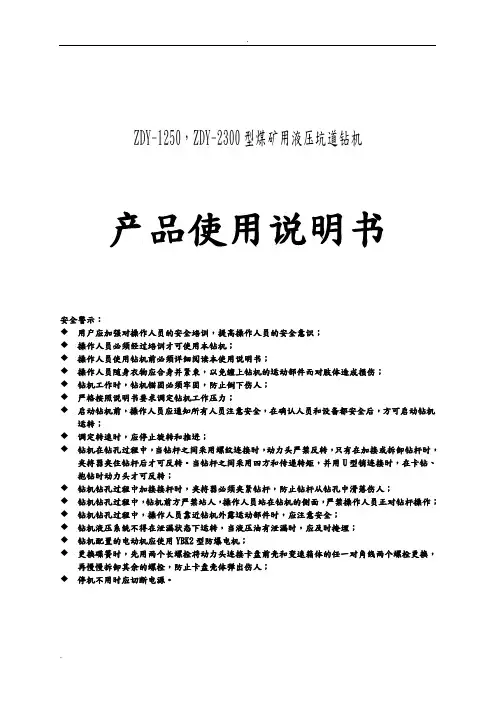

.ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。

ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

适用于岩石坚固性系数f≤10的各种煤层、岩层。

要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。

1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。

b)环境空气温度不超过35°C。

学号：00603课程设计题目全液压钻床液压系统的设计学院物流工程学院专业机械设计制造及其自动化班级机设0806班姓名宋宏彬指导教师袁兵2011 年8 月15 日目录1设计要求及设计参数 (1)1.1设计要求 (1)1.2设计参数 (1)2 运动与负载分析 (2)2.1运动分析 (2)2.2负载分析 (2)2.3负载图F-t和速度图v-t图的绘制 (2)3 拟定液压系统原理图 (3)3.1整体设计思路 (3)3.2液压回路设计 (4)3.3液压回路分析 (5)4液压系统主要参数 (6)4.1系统参数的确定 (6)4.2液压缸的选定 (7)5液压元件的选择 (7)5.1液压泵和马达及电机的确定 (7)5.2液压阀及辅助元件的确定 (8)5.3液压元件明细表 (9)6小结体会 (10)7参考资料 (10)1.设计要求及设计参数1.1设计要求全液压钻机用于矿洞或露天等地点进行打孔作业，其钻杆的旋转、推进、起拔以及钻杆倾角的调整、固定等均由液压传动来实现。

钻机工作时噪声大，钻机附近粉尘较大，整个工作环境相当恶劣。

要求完成的主要设计内容包括：1)For personal use only in study and research; not for commercial use2)3)根据钻机工况要求，拟定液压系统方案；4)根据给定的技术参数，对液压系统进行计算，并对液压元件进行选型；5)编写设计计算说明书(格式见附录)，并绘制液压系统原理图。

1.2设计参数已知该钻机的主要技术参数如下表所示，请设计该钻机的液压驱动系统。

表1钻机的主要技术参数2.运动与负载分析2.1运动分析钻机主机部分结构如上图所示，钻头(图中未画出)装夹在回转头上。

液压缸1用于支撑工作滑台并调节其倾角，使其在0~90°(水平向上)范围内升降；工作时，两台液压马达2和3共同驱动工作滑台上的回转头以带动钻杆旋转，同时推进缸4推动工作滑台前进。

ZDY系列煤矿用全液压拖车式坑道钻机产品使用说明书尊敬的用户：感谢你选购本产品！为了保证安全并获得最佳效能，安装、使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。

本公司服务热线：电话：*************传真：*************邮编：317000网址：地址：浙江省临海市塘渡工业区浙江锦德矿山机械设备有限公司执行标准：MT/T790Q/JD02-2013版次号： BC01出版日期： 2013年01月警告禁止在井下和有爆炸性气体的环境中拆卸和维修电动机！电动机必须配用YBK系列煤矿井下用隔爆型三相异步电动机。

液压胶管应符合MT98的规定，并在检验合格证有效期内。

禁止液压系统在泄漏状态下工作！发现泄漏立即关机处理。

禁止液压泄漏渗油滞留工作现场！及时清理干净。

禁止随意更换零部件！目录1．用途及使用范围 (4)2．主要结构和工作原理 (4)3．主要技术参数 (18)4．地面试车 (20)5．下井运输 (21)6．井下安装试车 (21)7．钻孔操作 (22)8．保养、维修 (23)9．常见故障分析与处理方法 (23)10．贮存、保管 (24)11．开箱检查 (25)12．其他 (25)13．产品资质编号 (25)1、用途及使用范围主要用于煤矿井下钻探各种角度的瓦斯抽（排）放孔、煤层放水孔、注浆灭火孔、地质孔、及其它用途的各种工程孔，也可用于地面，钻探地质勘探孔及其他用途的各种孔。

适用于岩石坚固系数F≤8的各种煤层、岩层。

要求巷道或钻场断面大于6.5平米，高度大于2.3米，宽度大于2.8米2、主要结构和工作原理2.1钻机的整体结构：主要由泵站、动力头、机架、机座、操纵台和钻具6部分组成。

（图）液压系统：（图）液压系统主要零件目录序号名称图号数量/件备注1 油箱ZDY750-0101 1 容量125L2 网式过滤器MF-10 13 防爆电机YBK2-****-4 1 （安标受控）4 进油管33X180 15 双联齿轮泵2CB-FE50/10F 1 额定压力20MPa6 主溢流阀YF-20H2-S 1 额定压力20MPa7 压力表Ø62/25MPa 2 额定压力25MPa8 多路阀JCF-L15E-5-447 19 快换接头B15/M27X2、B10M22X1.516B20/M33X210 液压马达BM5-**** 111 节流阀L-10H 112 推进油缸63TJYG860-00 113 夹持器JCQ1 114 液压卡盘15 卡盘连接油管Ø8/5000M16X1.5C 1 （安标受控）16 夹持器连接油管Ø8/6000M16X1.5C 2 （安标受控）17 推进油缸连接油管Ø8/5000M16X1.5C 2 （安标受控）18 节流阀连接管Ø8/450LM16X1.5C 2 （安标受控）19 马达连接管Ø16/5000M27X1.5C 2 （安标受控）20 压力表连接管Ø6/700M14X1.5D 2 （安标受控）21 回油管Ø25/800 1 （安标受控）22 冷却器GLC-1.7L 1 额定压力1.6MPa23 精密过滤器2U-A100/2 1 额定流量100L24 副溢流阀YF-L10H 1 额定压力20MPa25 副泵出油管Ø10/600 1 （安标受控）26 主泵出油管Ø16/600 1 （安标受控）2.2 泵站泵站主要由电动机、油泵、油箱、溢流阀、精粗滤油器、冷却器、及底座等部件组成。

ZDY-750型煤矿用液压坑道钻机使用维护说明书重庆淑维机电设备制造厂感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

随着技术的进步和产品的不断更新，如果本《使用说明书》中未涵盖的内容，请与我厂联系。

执行标准： MT/T790-2006Q/SZC009-2007版本号：出版日期：安全警示：1）所有操作人员必须经培训合格，并持有上岗证，方可可进行操作；2）严禁带电拆卸任何隔爆型零部件和带电移动钻机；3）钻机安装时，钻场周围的岩层应安全可靠，且有足够空间，通风良好，泵站电机一侧应置于进风侧；4）钻机必须安装锚固，不得有松动现象；5）钻机在试车时，在场人员应站在钻机侧面，并保持一定距离；6）严禁在运行中拆卸液压元件；7）液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时清理、掩埋；8）电动机应使用YBK型防爆电动机；9）严格按照说明书要求调节压力；10）非专业人员不得随意拆装和维修钻机。

液压件损坏或需更换时，须向原厂家购买更换，严禁用户随意配制更换。

11）选用防爆电动机及液压胶管应具有有效期内安标证。

1、概述 (1)2、主要结构和工作原理 (1)3、主要技术参数 (2)4、地面试车 (2)5、下井运输 (3)6、井下安装试车 (3)7、钻孔操作 (4)8、保养、维修 (4)9、常见故障分析与处理方法 (4)10、贮存保管及运输 (5)11、生产厂保证、售后服务事项 (5)12、安标控制件明细表 (5)13、装箱单 (6)1 概述本使用说明书按工业产品使用说明书总则的规定编写。

产品特点ZDY-750型煤矿用液压坑道钻机（以下简称钻机）是重庆淑维机电设备制造厂新研制的ZDY系列钻机之一。

该钻机是结合煤矿现场使用的最新需求和改进意见而设计制造的。

该钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。

适用范围该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。

ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

适用于岩石坚固性系数f≤10的各种煤层、岩层。

要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。

1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。

b)环境空气温度不超过35°C。

Z D Y系列煤矿用全液压坑道钻机说明书LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】ZDY系列煤矿用全液压拖车式坑道钻机产品使用说明书尊敬的用户：感谢你选购本产品！为了保证安全并获得最佳效能，安装、使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。

本公司服务热线：电话：9传真：8邮编：317000网址：地址：浙江省临海市塘渡工业区浙江锦德矿山机械设备有限公司执行标准：MT/T790Q/JD02-2013版次号： BC01出版日期： 2013年01月警告禁止在井下和有爆炸性气体的环境中拆卸和维修电动机！电动机必须配用YBK系列煤矿井下用隔爆型三相异步电动机。

液压胶管应符合MT98的规定，并在检验合格证有效期内。

禁止液压系统在泄漏状态下工作！发现泄漏立即关机处理。

禁止液压泄漏渗油滞留工作现场！及时清理干净。

禁止随意更换零部件！目录1．用途及使用范围 (4)2．主要结构和工作原理 (4)3．主要技术参数 (18)4．地面试车 (20)5．下井运输 (21)6．井下安装试车 (21)7．钻孔操作 (22)8．保养、维修 (23)9．常见故障分析与处理方法 (23)10．贮存、保管 (24)11．开箱检查 (25)12．其他 (25)13．产品资质编号 (25)1、用途及使用范围主要用于煤矿井下钻探各种角度的瓦斯抽（排）放孔、煤层放水孔、注浆灭火孔、地质孔、及其它用途的各种工程孔，也可用于地面，钻探地质勘探孔及其他用途的各种孔。

适用于岩石坚固系数F≤8的各种煤层、岩层。

要求巷道或钻场断面大于平米，高度大于米，宽度大于米2、主要结构和工作原理钻机的整体结构：主要由泵站、动力头、机架、机座、操纵台和钻具6部分组成。

（图）液压系统：（图）液压系统主要零件目录序号名称图号数量/件备注1油箱ZDY750-01011容量125L2网式过滤器MF-1013防爆电机YBK2-****-41（安标受控）4进油管33X18015双联齿轮泵2CB-FE50/10F1额定压力20MPa 6主溢流阀YF-20H2-S1额定压力20MPa 7压力表62/25MPa2额定压力25MPa 8多路阀JCF-L15E-5-4471169快换接头B15/M27X2、B20/M33X210液压马达BM5-****111节流阀L-10H112推进油缸63TJYG860-00113夹持器JCQ1114液压卡盘15卡盘连接油管8/1（安标受控）16夹持器连接油管8/2（安标受控）17推进油缸连接油管8/2（安标受控）18节流阀连接管8/2（安标受控）19马达连接管16/2（安标受控）20压力表连接管6/2（安标受控）21回油管25/8001（安标受控）22冷却器1额定压力23精密过滤器2U-A100/21额定流量100L 24副溢流阀YF-L10H1额定压力20MPa 25副泵出油管10/6001（安标受控）26主泵出油管16/6001（安标受控）泵站泵站主要由电动机、油泵、油箱、溢流阀、精粗滤油器、冷却器、及底座等部件组成。

ZDY-1900S钻机说明书ZDY-1900ST(原MK-5型)钻机说明书介绍1一、概述ZDY系列煤矿用坑道钻机是全液压动力头组合式钻机。

广泛用于煤矿井下钻瓦斯抽排放孔，注水孔，瓦斯测压孔，注浆孔,防突解压孔，探水孔以及其它工程用孔。

配上取芯钻具可进行取芯钻孔。

用硬质合金钻头，可在f?7岩层中钻孔。

配以PDC金刚石复合片钻头，可以在f,7以上的岩层钻孔。

该系列钻机的特点是:1)分体积木式，便于井下运输，移位，安装。

(2)独特的液压系统，全液压传动，操作简单，方便省力。

(3)因用油管联接，并配有防喷钻杆，操作时可离开井口，较为安全。

2(4)该系列钻孔为框架式支撑，一次安装可上下左右钻若干钻孔节省辅助时间，效率高。

二、型号编制说明Z D Y 2 2000最大输出扭矩液压动力头式钻机三、工作原理3、ZDY—(1900)2400，型坑道钻孔电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。

另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。

顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。

操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。

3四、选型说明(1)ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f?7，如用户钻孔岩层硬度f,7时，订货时需要说明。

根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。

(2)ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。

如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。

(3)ZDY系列钻孔机出厂一般配套双立柱支撑框架，立柱调整高度为2105,3463mm(升降135mm)。

若用户巷道不适应需要改制订货时需要说明，可按用户巷道情况设计制造。

(4)井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料(巷道高度、轨距、巷道宽度等。

.ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。

ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。

适用于岩石坚固性系数f≤10的各种煤层、岩层。

要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。

1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。

b)环境空气温度不超过35°C。
