高级超声检测培训复习题汇编计算题

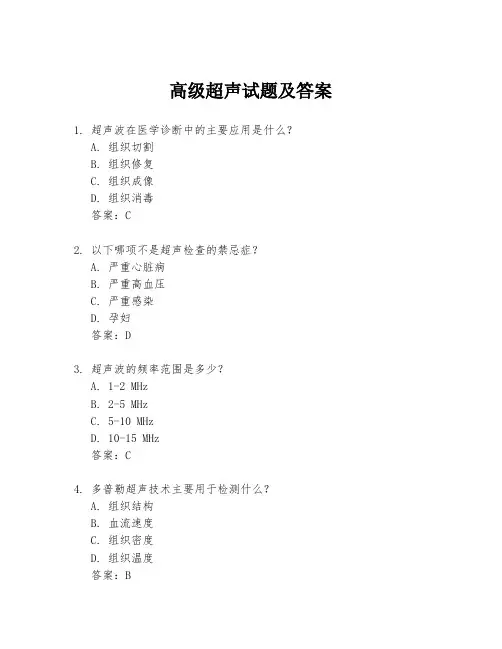

高级超声试题及答案
1. 超声波在医学诊断中的主要应用是什么？
A. 组织切割
B. 组织修复
C. 组织成像
D. 组织消毒
答案：C
2. 以下哪项不是超声检查的禁忌症？
A. 严重心脏病
B. 严重高血压
C. 严重感染
D. 孕妇
答案：D
3. 超声波的频率范围是多少？
A. 1-2 MHz
B. 2-5 MHz
C. 5-10 MHz
D. 10-15 MHz
答案：C
4. 多普勒超声技术主要用于检测什么？
A. 组织结构
B. 血流速度
C. 组织密度
D. 组织温度
答案：B
5. 在超声检查中，"B模式"指的是什么？
A. 亮度模式
B. 黑白模式
C. 二维模式
D. 彩色模式
答案：C
6. 超声造影剂通常用于增强哪种类型的超声图像？
A. B模式
B. M模式
C. 多普勒模式
D. 脉冲回波模式
答案：C
7. 超声波对生物组织的影响主要取决于什么？
A. 频率
B. 波长
C. 功率
D. 传播介质
答案：C
8. 超声波在医学上用于哪些类型的诊断？
A. 心脏
B. 肝脏
C. 肾脏
D. 所有以上
答案：D
9. 哪种类型的超声设备用于胎儿的产前检查？
A. 腹部超声
B. 心脏超声
C. 血管超声
D. 肌肉骨骼超声
答案：A
10. 超声波的穿透能力与什么因素有关？
A. 频率
B. 功率
C. 组织密度
D. 所有以上
答案：D。

高级超声检测培训复习题汇编计算题计算题1.用折射角60°的斜探头探测坡口角为60°的钢板对接焊缝,如下图所示,计算在探头一侧坡口面发现坡口面未熔合缺陷处所有反射波型的反射角(CL=5900m/s,CS=3200m/s)（标准答案从略）2.用2.5MHz20mm直探头对钢材进行超声波探伤，求此探头的近场区长度和指向角的角度解：设钢中纵波波速5900米/秒，则该探头在钢中波长λ=5.9/2.5=2.36mm，近场区长度N=D2/4λ=202/4*2.36=42.37mm 由指向角θ=arcsin(1.22λ/D)=8.27°3.用水浸法聚焦探头垂直探伤法检验Φ36x3mm钢管，已知水层距离为15mm时，声束焦点与钢管轴心重合，求有机玻璃声透镜的曲率半径？答：有机玻璃声透镜的曲率半径=15.3mm4.设某合金与钢完全结合，当超声纵波从合金垂直入射到钢时，结合界面的声压反射率是多少？钢底面（与空气接触）的声压反射率是多少？已知合金厚度30毫米，声阻抗24.2x106Kg/m2s，钢板厚度20毫米，声阻抗45.6x106Kg/m2s解：合金-钢界面的声压反射率rp合金=P合/P0=(Z2-Z1)/(Z2+Z1)=(24.2-45.6)/(24.2+45.6)=-0.303取-30%，负号表示入射声波与反射声波相位差180°（相位相反）合金-钢界面的声压透射率tp=2Z2/(Z2+Z1)=2x45.6/(24.2+45.6)=1.3钢底面声压反射率r p钢=P钢/P t=[(Z气-Z钢)/(Z气+Z钢)] [(Z2+Z1)/2Z2]=0.765=76.5%5.如下图所示，探头为tgβ=2，用仪器与钢试块比较，测得探头中S=10mm，计算探头中a和b的长度。

解：因为仪器中测得的S值是相当于钢中的S值，所以要将S钢换算成S 有机玻璃,即:S有机玻璃/CL有机玻璃=S钢/CS钢，S有机玻璃=S钢•CL有机玻璃/CS钢=10x2.7/3.2=8.4另外t gβ=2，β=63.4°，s i nα=C L有机玻璃•s i nβ/C S钢=2.7•sin63.4°/3.2=0.754，α=48.97°，因此：a=cosα•S有机玻璃=cos48.97°•8.4=5.5mm b=sinα•S有机玻璃=sin48.97°•8.4=6.3mm 答：a=5.5mm，b=6.3mm6.用有机玻璃做球面声透镜的聚焦探头,若探头直径为Φ20mm，水中焦距f=100mm，求声透镜的球面半径r值。

超声检测公式及计算题*1.1 铝（Al ）的纵波声速为6300m/s ，横波声速为3100m/s 。

试计算2MHz 声波在铝中的纵、横波波长。

fcλλf c =→=解：*1.2 甘油的密度为1270kg/m 3，纵波声速为1900m/s ，计算其声阻抗。

c z ρ=解：1.4 5P20×10K2探头，楔块中声速C L1=2700m/s ，钢中声速C L2=5900m/s ，C S2=3200m/s ，求探头入射角为多少度？s 2l 1C sinβC sinαtgβK =--=解：1.8 已知钢中C S 钢=3200m/s ，某硬质合金中，C S 硬=4000m/s ，铝中C S 铝=3080m/s ，求用探测钢的K1.0横波斜探头探测硬质合金和铝时的实际K 值为多少？）（）（mm f C mm f C S S L L 55.110210310015.31021063006363=⨯⨯===⨯⨯==λλsm kg c Z ⋅⨯≈⨯==26/104.219001270ρ012112101149)4.63sin 32002700(sin sin sin sin sin 4.632≈⨯=⋅=→====----）（βαβαβS L S L C CC C tg K tgs 2l 1C sinβC sinα=解：*1.10 示波屏上有A 、B 、C 三个波，其中A 波高为满刻度的80%，B 波为50%，C 波为20%。

①、设A 波为基准（0dB ），则B 、C 波各为多少dB ？ ②、设B 波为基准（10dB ），则A 、C 波各为多少dB ？ ③、设C 波为基准（-8dB ），则A 、B 波各为多少dB ？铝铝硬硬钢钢有钢有在钢中，，楔块中声速为设入射角为S S 01-1-L sin C sin sin sin 451.0tg K C C C C tg S L βββαβα======0.942.442.4)45sin 32303080(sin sin C (sin sin C sin sin sin 8.11.611.61)45sin 32304000(sin sin C (sin 0001S 1S S 0001S 1====⨯=⋅========⨯=⋅=----tg tg K C C C C tg tg K C S S L S 铝铝钢钢铝铝铝铝硬硬钢钢有硬硬钢钢硬硬））ββββββαβββ21H H 20lgΔ=解：*1.11 示波屏上有一波高为满刻度的100%，但不饱和。

计算题1.在水浸法探伤中，求水/钢的往复透过率T解：Z1=1.5×106Kg/m2s(水温20℃) Z2=45.4×106Kg/m2s(水温20℃)T=4Z1Z2/(Z1+Z2)2=(4x1.5x45.4x1012)/(1.5+45.4)2×1012=0.12=12%答：水/钢的往复透过率T为12%2.碳素钢和不锈钢的声阻抗差异约为1%，求二者复合界面上的声压反射率。

解：设界面声压反射率为r（r取绝对值）r=(Z1-Z2)/(Z1+Z2)=(1-0.99)/(0.99+1)=0.005=0.5%答：二者复合界面上的声压反射率为0.5%。

3.边长为D=10mm的方形晶片，指向角用θ0=57λ/D表示。

试计算探测钢材时，下列探头晶片的指向角：①5MHz10x10、②4MHz12x12、③3MHz15x15、④2MHz20x20解：λ①=(5900x103)/(5x106)=1.18mm；λ②=(5900x103)/(4x106)=1.48mm；λ③=(5900x103)/(3x106)=1.97mm；λ④=(5900x103)/(2x106)=2.95mm，则：①的指向角：θ0=57x1.18/10=6.70；②的指向角：θ0=57x1.48/12=7.030；③的指向角：θ0=57x1.97/15=7.480；④的指向角：θ0=57x2.95/20=8.4104.当声压比为下列数值时，计算dB值。

（不可用图表及计算尺）①8、②400、③20、④0.8、⑤1000解：如用分贝表示两数值之比P/Q，则数值A=20lg（P/Q）① A=20lg8=60lg2=18dB；② A=20lg400=40lg20=52dB；③ A=20lg20=20(lg2+lg10)=26dB；④ A=20lg0.8=20(lg8+lg10-1)=-2dB；⑤ A=20lg1000=60lg10=60dB5.5P20x10 45°的探头有机玻璃楔块内声速为2730m/s，被检材料（低碳钢）中声速为3230m/s，求入射角α。

超声波检测理论复习题计算题2.1铝(Al)的纵波声速为6300m／s，横波声速为3100m／s，试计算2MHz的声波在铝中的纵、横波波长？（3.5m m；2.55mm）2.2甘油的密度为1270kg／m3，纵波声速为1900m／s，试计算其声阻抗？（2.4×106kg/m2s）2.3 5P20×10K2斜探头，楔块中声速C=2700m／s，钢中声速C L2＝5900m/s；C S2＝3200m／s，求探头入射角为多少度？（49°）2.4某种耐磨尼龙材料的声速C L＝2200m／s，如用该材料作斜探头楔块．检验钢焊缝（C L＝5900m／s、C S＝3200m/ s），试计算第一，第二临界角各为多少度？( 22°；43.5°）2.5已知有机玻璃中纵波波速C L＝2730m/s．钢中纵波波速C L＝5900m/s，横波波速C S＝3230m／s。

求纵波顷斜入射到有机玻璃/钢界面时的αⅠ和αⅡ。

（27.6°；57.7°）2.6已知钢中C S＝3230m／s，某硬质合金中C S＝4000m／s，铝中C S＝3080m/s，求用探测钢的K1横波探头探测该硬质合金和铝时的实际Κ值为多少？（1.8；0.9）2.7已知钢中C l＝5900m／s，C s＝3230m/s，水中C l＝1480m／s，超声波倾斜入射到水／钢界面。

①求＝10°时对应的和βS，（43.8°；22.3°）②求βS＝45°时对应的αL和βL（18.9°；无）③求αⅠ和αⅡ（l4.5°；27.3°）2.8已知超声波探伤仪示波屏上有A．B、C三个波，其中A波高为满刻度的80％，B波为50％，C波为20％。

①设A波为基准（0dB），那么B，C波高各为多少dB？（－4分贝；－12分贝）②设B波为基准（10dB），那么A、C波高各为多少dB‘？（14分贝；2分贝）③设C波为基准（－8dB），那么A、B波高各为多少dB？（4分贝；0分贝）2.9示波屏上有一波高为满刻度的100％，但不饱和，问衰减多少dB后，该波正好为l0％？（20分贝）2.10示波屏上有—波高为80mm，另一波高比它低16dB、问另一波高为多少mm？（12.7mm）2.11示波屏上有一波高为40％，若衰减12dB以后该波高为多少？若增益6dB以后波高又为多少？（10％；80％）2.12超声波垂直人射至水／钢界面，已知水的声速C L1＝l500m／s，钢中声速C L2＝5900m／s，钢密度ρ＝7800kg／m3，试计算界面声强透过率？（0.l2）2.13不锈钢与碳素钢的声阻抗约差1％．试计算超声波由不锈钢进人碳钢时，复合界面上的声压反射率。

高级无损检测技术资格人员超声检测培训复习题汇编北京华海恒辉科技有限公司目录是非判断题问答题选择题计算题一、是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）1.超声波检测中应用的所谓板波,实际是在薄板中产生的一种表面波(X)2.超声波检测中应用的所谓板波,实际是在中厚板或厚板中产生的一种特殊波型(X)3.超声波检测中应用的所谓板波,只能适用于厚度与波长相当的薄板(0)4.超声波检测中应用的所谓板波,实际是在厚板或中厚板中产生的一种表面波(X)5.超声波在某一给定的无限大介质中传播时,质点振动速度就是声速(X)6.超声波在某一给定的无限大介质中传播时,质点振动速度与声速不是一回事(0)7.超声波在某一给定的无限大介质中传播时,质点振动速度与声速实际上是一回事(X)8.两束频率不同的声波在同一介质中传播时,如果相遇可产生干涉现象(0)9.两束频率相同但行进方向相反的声波叠加可形成驻波(0)10.在同一固体介质中,纵波,横波,瑞利波,兰姆波的传播速度均为常数(X)11.由于在远场区超声波束会扩散,所以探伤应尽可能在近场区进行(X)12.为了在试件中得到纯横波,斜探头透声斜楔材料的纵波速度应小于被检试件中的纵波速度(0)13.为了在试件中得到纯横波,斜探头透声斜楔材料的纵波速度应大于被检试件中的纵波速度(X)14.超声波在介质中传播时,声能的传播是由各质点的位移连续变化来传递的(0)15.如材质相同,细钢棒(直径＜λ＝与钢锻件中的声速相同(X)16.超声波垂直入射至钢/空气界面时,反射波和入射波可在钢中形成驻波(0)17.只有当第一介质为固体介质时,才会有第三临界角(0)18.超声波从液体进入固体时也会出现第三临界角(X)19.超声波从固体进入液体时有可能会出现第三临界角(0)20..当试件内存在较大的内应力时,将使超声波的传播速度及方向发生变化(0)21.焊缝斜角探伤时常采用液态耦合剂,说明横波可以通过液态介质薄层(X)22.用接触法在试件中产生横波的方法,唯有利用透声斜楔使纵波倾斜入射到界面上(X)23.在异质界面上,当横波折射角等于90°时的纵波入射角称为第一临界角(X)24.在异质界面上,当纵波折射角等于90°时的纵波入射角称为第一临界角(0)25.在异质界面上,当横波折射角等于90°时的纵波入射角称为第二临界角(0)26.目前应用于超声波检测的超声波波型仅限于纵波和横波(X)27.可以认为,目前用超声波法确定内部缺陷真实尺寸的问题已经解决(X)28.超声波检测法不能用于岩石材料(X)29.目前最常用的超声波测厚仪利用的是连续波共振原理(X)30.目前常用的超声波测厚仪利用的是超声连续波穿透法测厚(X)31.目前一般的小型数字式超声波测厚仪其工作原理基于脉冲回波法(0)32.目前一般的小型数字式超声波测厚仪其工作原理基于谐振法(X)33.用共振式测厚仪测定声速的公式是：C=2f n(d/n)，式中f n为共振频率，n为共振次数，d 为试块厚度(0)34.机械振动在弹性介质中的传播过程称为机械波，在振动过程中能量和质量交替向前传播(X)35.形成球面波或柱面波的差别主要决定于波源的形状(0)36.根据惠更斯定理，可以描绘出超声波探头发出的超声波在介质中的传播方向(0)37.方形振子的远场计算公式是：N方=1.2D2/4λ(X)38.聚焦探头的几何焦距f相对于同一晶片的非聚焦探头来说，f必定小于近场长度N(0)39.聚焦探头的几何焦距f相对于同一晶片的非聚焦探头来说，f必定大于近场长度N(X)40.聚焦探头的几何焦距f相对于同一晶片的非聚焦探头来说，f可以大于也可以小于近场长度N(X)41.在钢中测定为某一折射角的斜探头，在铝中测定时其折射角变大(X)42.在钢中测定为某一折射角的斜探头，在铝中测定时其折射角变小(0)43.不锈钢堆焊层比基材钢的声阻抗大2%，在两者界面上的声压反射率为0.5%(X)44.50°横波入射到端角时超声波能量反射最低，故应避免使用(X)45.60°横波入射到端角时超声波能量反射最低，故应避免使用(0)46.超声波探伤仪的脉冲重复频率越高,探伤频率也越高(X)47.超声波探伤仪的脉冲重复频率与探伤频率不是一回事(0)48.超声波探伤仪的脉冲重复频率与探伤频率是一回事(X)49.确定探头扫查速度时不必考虑仪器的脉冲重复频率(X)50.确定探头扫查速度时需要考虑仪器的脉冲重复频率(0)51.任何探头电缆,只要是高频的,在任何情况下均可互换使用(X)52.超声波检测中,幻像波的产生原因是在衰减小的材料中脉冲重复频率选用过高(0)53.超声波检测中,幻像波的产生原因是在衰减小的材料中脉冲重复频率选用过低(X)54.超声波检测中,幻像波的产生原因是在衰减大的材料中脉冲重复频率选用过高(X)55.超声波检测中,幻像波的产生原因是在衰减大的材料中脉冲重复频率选用过高(X)56.多通道探伤仪是由多个或多对探头同时工作的探伤仪(X)57.数字化超声波探伤仪和模拟式超声波探伤仪是一回事(X)58.超声波探伤仪中饱和放大器的输出电压与输入电压之间呈线性关系(X)59.通用超声波探伤仪探头内装的是属于γ系列换能器(0)60.现代超声波仪器中的底波衰减旋钮可用来监视工件底波变化(0)61.B型显示的超声波仪器可测定缺陷至工件表面的距离(0)62.频带越宽，脉冲越窄(0)63.频带越窄，脉冲越宽(0)64.超声波检测中，1.25MHz探头的分辨率比5MHz探头的分辨率差(0)65.超声波检测中，1.25MHz探头的分辨率比5MHz探头的分辨率差(X)66.超声波检测中，5MHz窄脉冲探头的分辨率比5MHz普通探头的分辨率高(0)67.超声波检测中，10MHz探头的分辨率比5MHz探头的分辨率高(0)68.当超声波声程大于3N时，如声程相同，若长横孔直径相差一倍时，则波高相差6dB(X)69.当超声波声程大于3N时，如声程相同，若平底孔面积相差一倍，则波高相差12dB(X)70.超声波检测仪是利用压电效应发射超声波的(X)71.同一探头在钢中的近场N要比在水中的近场长(X)72.相同直径的探头其工作频率高的指向性好(0)73.质点振动三次所需要的时间，可以使超声波在介质中传播三个波长的距离(0)74.超声波通过介质时，施加于介质表面的压强称为声压，它与声阻抗成正比，与质点振速成反比(X)75.一般的超声波检测仪在有抑制作用的情况下其垂直线性必然变坏(0)76.垂直通过单位面积的声能称为声强，它具有“功”的概念(X)77.脉冲宽度大的仪器其频带宽度也大(X)71.钢板超声波检测时,若无底波反射,则说明板中并无缺陷(X)72.钢板超声波检测时,只要根据有无缺陷波反射,即可判断板中有无缺陷(X)73.用板波法探测厚度5mm以下薄钢板时,不仅能检出内部缺陷,同时能检出表面缺陷(0)74.用板波法探测厚度5mm以下薄钢板时,仅能检出表面缺陷，而内部缺陷须用其他方法检测(X)75.钢管水浸聚焦法探伤时,不宜采用线聚焦探头探测较短缺陷(0)76.钢管水浸聚焦法探伤时,不宜采用线聚焦探头探测较长缺陷(X)77.钢管水浸聚焦法探伤时,为了提高检测效率，采用线聚焦探头就能保证检出所有缺陷(X)78.管子壁厚t与外径D之比(t/D)＞0.2,在用纯横波检查纵向缺陷时,中心声束会达不到管子的内壁(0)79.管子壁厚t与外径D之比(t/D)＜0.2,在用纯横波检查纵向缺陷时,中心声束会达不到管子的内壁(X)80.在锻件的超声波检测中,有关缺陷的定性定量问题已经解决(X)81.在超声波检测技术中,有关缺陷的定性定量问题已经解决(X)82.调节锻件探伤灵敏度的底波法,其含义是锻件扫查过程中依据底波变化情况评定锻件质量等级(X)83.探测根部未焊透缺陷时,一般不宜选用折射角为60°的斜探头(0)84.探测根部未焊透缺陷时,一般不宜选用折射角为45°的斜探头(X)85.探测根部未焊透缺陷时,一般不宜选用折射角为70°的斜探头(X)86.用平探头对曲面工件接触法探伤时,探伤面曲率越大,耦合效果越好(X)87.用平探头对曲面工件接触法探伤时,探伤面曲率越大,耦合效果越差(0)88.用平探头对曲面工件接触法探伤时,探伤面曲率半径越大,耦合效果越好(0)89.用平探头对曲面工件接触法探伤时,探伤面曲率半径越大,耦合效果越差(X)90.对于表面下的缺陷,在合适条件下也可以考虑采用爬波进行检测(0)91.在平整光滑表面，为获得最佳的声学耦合，施加于塑料保护膜探头的压力要比钢保护膜探头大(X)92.对于粗糙表面，适宜选用塑料保护膜探头(0)93.铸钢件毛坯接触法探伤主要使用的探头是双晶纵波探头和塑料保护膜直探头(0)94.铸钢件毛坯接触法探伤主要使用的探头是高频直探头或斜探头(X)95.草状波在探测轴类锻件中出现的原因主要是钢材中晶粒粗大造成的(0)96.圆柱形锻件可用底波作基准调节灵敏度的条件是：d≥3.7N（N-近场长度，d-工件直径）(0)97.使用声学聚焦透镜能提高灵敏度和横向分辨率，但是减小了检测范围(0)98.窄脉冲的超声波其穿透能力较小(0)99.窄脉冲的超声波其穿透能力较大(X)100.窄脉冲的超声波其分辨率较低(0)101.窄脉冲的超声波其分辨率较高(0)102.双晶纵波探头使用阶梯形试块调整仪器扫描线，但在测厚时必须在和被测厚度相同的阶梯上校正(0)103.超声波检测大锻件时使用的重复频率比管子自动探伤时更高(X)104.超声波仪器脉冲宽度增加时会增加工件侧面干扰(0)105.超声波仪器的C型显示能展示工件中缺陷的长度和宽度，但不能展示其深度(0) 106.超声波仪器的B型显示能展示工件中缺陷沿探测方向截面的宽度和深度，但不能展示其探测方向上的长度(0)107.超声波仪器的C型显示属于三维立体显示(X)108.超声波仪器的B型显示属于二维显示(0)109.在距离-振幅曲线上，横孔表现较平坦，平底孔较陡，球孔更陡(X)110.轴类零件作超声波检测时，若遇到有游动讯号出现，则应认为轴的内部有危险性缺陷存在(X)111.在接触法超声波检测中，应对工件检测面的表面光洁度提出要求，表面光洁度以尽量高为佳(0)112.超声波检测仪器中的TCG装置（或DAC装置）是专门为了距离补偿而设置的(0) 113.目前较少采用横波直探头的原因是横波有探头传入工件困难(0)114.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是二分之一波长(0) 115.对于一个尺寸小于0.8(λS)1/2（S为声程）的缺陷，其波高F与底波高度B的比值（F/B）随探头尺寸的增大而增大(X)116.面状缺陷在焊缝超声波检测中应评为不合格(0)117.传播于工件表面，质点振动方向与工件表面平行的横波称为“乐甫波”(0)118.在超声波自动化检测中，必须考虑仪器重复频率对检验速度的影响(0)119.当被检材料的晶粒尺寸大于1/10波长时，超声波的散射会影响试验结果(0)120.在超声波检测中，如果使用的重复频率过高，在探测粗晶材料时会出现林状回波(X) 121.可以用电磁-声探伤法实现非接触式超声波检测，从而进一步提高超声波检测自动化程度(0)122.采用纵波法检查钢板时，探头扫查移动方向以平行于钢板压延方向较好(X)123.用直探头探测同一缺陷，探头直径增大时，缺陷波增高，底波高度也会增高(0) 124.用直探头在轴类锻件的圆周面上进行周向扫查时，只有径向缺陷才会产生游动信号(X) 125.由于铸件中的缺陷主要产生在浇冒口部位，因此在铸件的超声波检测中，检测的重点应放在浇冒口部位，其它部位可以不检查或做一般性检查(X)126.管子超声波探伤必须采用水浸聚焦方法是因为管子曲率对超声波有散射作用(X) 127.焊缝中的裂纹都是在焊液冷却凝固过程中产生的，焊接终了之后就不会再发生，因此在焊缝冷却到室温时即可进行超声波检测(X)128.即使使用带有缺陷自动报警装置和缺陷自动记录装置的超声波检测仪，在检测过程中探头移动速度也必须限制在一定范围内，不宜太快(0)129.厚焊缝采用串列法扫查时，如焊缝余高磨平，则不存在死区。

超声波检测复习参考资料（UTⅡ）㈠问答题（一般考☆重点考★）1.超声波垂直入射到两介质的界面时声压往复透过率与什么有关？往复透射率对超声检测有什么影响？答：超声波垂直入射到两介质的界面时声压往复透过率与界面两侧介质的声阻抗有关，与何种介质入射到界面无关。

界面两侧的声阻抗差愈小，声压往复透过率就愈高，反之就愈低。

往复透过率高低直接影响超声检测灵敏度高低，往复透过率高，超声检测灵敏度高。

反之超声检测灵敏度低。

2.什么是波的干涉，波的干涉对超声检测有什么影响？★★★★★答：两频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，该处介质中某些质点的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫波的干涉。

在超声检测中由于波的干涉，使超声波源附近出现声压极大值和极小值，影响缺陷定量。

3.在超声检测中，为什么要尽量避免在近场区进行缺陷定量？答：在超声检测中，由于近场区存在声压极大极小值，处于声压极大值处的小缺陷回波可能较高，处于声压极小值处的大缺陷的回波可能又较低，且波型属于平面波，反射声压与距离无关，因此对缺陷的当量不能有效的测定，所以应尽量避免在近场区进行缺陷定量。

4.圆盘声源超声场的近场区有什么特点？答：圆盘声源超声场的近场区特点是：超声场的近场区内，声压极大值和极小值的个数是有限的；近场区的长度与波源面积成正比，与波长成反比；近场区的存在对超声检测定量不利，甚至可能漏检。

5.在超声检测中，什么是距离—波幅曲线？该曲线有何用途？答：描述某一反射体回波高度随距离变化的关系曲线为距离—波幅曲线。

可用来：⑴调整检测灵敏度⑵判断缺陷大小，为评定缺陷提供依据。

6.焊缝超声检测，斜探头的基本扫查方式有哪些？手工扫查操作本身应注意什么？★★★★★答：锯齿形、左右、前后、转角、环绕、平行、斜平行、串列式扫查。

注意左右摆动，得到最大反射波，保持耦合平稳，扫查速度≤150mm/s，探头的每次扫查覆盖率应大于探头直径的15%，探头移动区域直射法为0.75P，一次反射法为1.25P（P=2KT）7.什么叫超声检测灵敏度、基准灵敏度和扫查灵敏度？通常以什么来表示？★★★★★答：超声检测灵敏度是指在确定的探测范围的最大声程处发现规定大小缺陷的能力；基准灵敏度一般指的是记录灵敏度，它通常用于缺陷的定量和缺陷的等级评定；扫查灵敏度则主要指实际检测灵敏度，可高于基准灵敏度。

1、超声检测方法分类与特点(第五章)2、脉冲反射法超声检测通用技术（第六章）复习题一、是非题1、脉冲反射式和穿透式探伤，使用的探头是同一类型.( ×）2、声束指向角较小且声束截面较窄的探头称作窄脉冲探头.( × )3、在液浸式检测中，返回探头的声能还不到最初值的1%。

（○ )4、垂直探伤时探伤面的粗糙度对反射波高的影响比斜角探伤严重。

( ○ )5、超声脉冲通过材料后，其中心频率将变低。

( ○ )6、串列法探伤适用于检查垂直于探侧面的平面缺陷。

( ○）7、“灵敏度"意味着发现小缺陷的能力，因此超声波探伤灵敏度越高越好.（× )8、所谓“幻影回波”，是由于探伤频率过高或材料晶粒粗大引起的。

（×）9、当量法用来测量大于声束截面的缺陷的尺寸。

( ×）10、半波高度法用来测量小于声束截面的缺陷的尺寸.（× )11、串列式双探头法探伤即为穿透法。

（×）12、厚焊缝采用串列法扫描时,如焊缝余高磨平，则不存在死区.（×）13、曲面工件探伤时,探伤面曲率半径愈大，耦合效果愈好.( ○）14、实际探伤中，为提高扫描速度减少的干扰，应将探伤灵敏度适当降低.（× )15、采用当量法确定的缺陷尺寸一般小于缺陷的实际尺寸。

（○）16、只有当工件中缺陷在各个方向的尺寸均大于声束截面时，才能采用测长法确定缺陷长度。

( ×）17、绝对灵敏度法测量缺陷指示长度时,测长灵敏度高，测得的缺陷长度大。

（○)18、当工件内存在较大的内应力时，将使超声波的传播速度及方向发生变化。

( ○）19、超声波倾斜入射至缺陷表面时，缺陷反射波高随入射角的增大而增高.（×)二、选择题1、采用什么超声探伤技术不能测出缺陷深度？（ D ）A．直探头探伤法 B．脉冲反射法 C．斜探头探伤法 D．穿透法2、超声检验中，当探伤面比较粗糙时,宜选用（ D ）A．较低频探头 B．较粘的耦合剂 C．软保护膜探头 D．以上都对3、超声检验中，选用晶片尺寸大的探头的优点是( c ）A．曲面探伤时可减少耦合损失 B．可减少材质衰减损失C．辐射声能大且能量集中 D．以上全部4、探伤时采用较高的探测频率，可有利于（ D ）A．发现较小的缺陷 B．区分开相邻的缺陷C．改善声束指向性 D．以上全部5、工件表面形状不同时耦合效果不一样，下面的说法中，哪点是正确的（ A ）A．平面效果最好 B．凹曲面居中C．凸曲面效果最差 D．以上全部6、缺陷反射声能的大小，取决于( D ）A．缺陷的尺寸 B．缺陷的类型C．缺陷的形状和取向 D．以上全部7、声波垂直入射到表面粗糙的缺陷时,缺陷表面粗糙度对缺陷反射波高的影响是：(C ）A.反射波高随粗糙度的增大而增大 B。

超声检测基础理论复习题是非题、问答题和计算题部分，供Ⅱ级参考一、是非题(正确的画○，错误的画×)1. 超声波的频率取决于晶片振动的频率。

( )2. 超声波能在介质界面上反射、透射和折射。

( )3. 当工件内存在较大的内应力时，将使超声波的传播速度及方向发生变化。

( )4. 超声波斜入射到水/钢界面上的反射角等于入射角。

( )5. 介质对超声波的吸收衰减与超声频率成正比。

( )6. 在相同的探测条件下，横波的衰减将大于纵波的衰减。

( )7. 声源辐射的超声波，总是在声束中心轴线上的声压为最高。

( )8. 声源面积不变时，超声波频率愈高，超声场的近场长度愈短。

( )9. 超声波检测中，由于水中只能传播纵波、所以水浸探头只能进行纵波检测。

( )10. 水中是不能传播横波的，因此，不能用水浸法对固体材料进行横波探伤。

( )11. 只有当第一介质为固体介质时，才会有第三临界角。

( )12. 探头中压电晶片的基频取决于晶片材料和厚度。

( )13. 超声波探伤中，发射超声波是利用正压电效应，接收超声波是利用逆压电效应。

( )14. 超声波探伤的频率取决于仪器的重复频率，重复频率愈高，超声波频率愈高。

( )15. 压电晶片的压电电压常数(g33)大，则说明该晶片接收性能好。

( )16. 双晶直探头倾角越大，交点离探测面距离愈远，覆盖区愈大。

( )17. 用双晶直探头测厚时，将分割面的方向转动90°，在同—测定点测两次的测定方法，测定值以两次数值的平均值为准。

( )18. 盲区与始波宽度是同一概念。

( )19. 为提高分辨力，在满足探伤灵敏度要求情况下，仪器的发射强度应尽量调得低一些( )20. 超声探测根部未焊透时，用K1探头比K2探头好。

( )21. 用横波探测单面焊对接焊缝根部未焊透缺陷时，一般不宜选用折射角为60°的横波斜探头。

( )22. 超声波探伤采用较低频率是为了改善声束指向性，提高探伤灵敏度。

选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）1.超声波检测中,1MHz探头的分辨率要比5MHz探头的分辨率(b): a.高 b.低 c.相同 d.以上都不对2.一束超声波斜入射至异质界面上时，有可能发生的现象是（d）：a.波型转换 b.折射 c.反射 d.以上都是3.用超声波在远场区探测两个直径相同的平底孔，一个声程为100mm，另一个为300mm，在不计材质衰减的情况下，两个平底孔的回波声压差为（d）：a.9.5dBb.12dBc.24dBd.以上都不对4.用有机玻璃作斜楔的斜探头探测横波速度为3080米/秒的铝制件，得知铝中横波折射角为60°，则斜探头的入射角约为（b）：a.28°42' b.49°24' c.55°18' d.以上都不对5.2.5MHz探头所用的锆钛酸铅晶片厚度约为（频率常数Nt=2100KHz.mm）（c）：a.1.5mmb.0.05mmc.0.8mmd.2.5mm6.两种材料的声波速度之比叫做（d）：a.界面声阻抗 b.杨氏模量 c.泊松比 d.折射率7.超声波声速主要决定于（c）：a.介质的密度与弹性 b.质点在介质中振动的方式 c.a 和b都是 d.声阻抗8.使声束呈线状聚焦的声透镜是一个（a）：a.圆柱形曲面 b.球形曲面 c.正方形 d.棱形9.探头波束在远场区能量的集中以（b）a.波束边沿最大b.波束中心最大c.波束中心与边沿一样大d.与波束宽度成反比10.温度对水中声速的影响是（a）a.水温升高，声速变大b.水温升高，声速变小c.水温升高，声速不变d.呈波浪型变化11.某压电晶体的频率常数Nt=2000KHz.mm,欲制作中心频率5MHz的晶片,其晶片厚度应为（b）a.0.2mmb.0.4mmc.0.8mmd.1.6mm12.所谓第三临界角是指（b）a.入射纵波轴线与通过入射点法线的夹角b.入射横波轴线与通过入射点法线的夹角c.倾斜晶片与探测面的夹角d.入射波轴线与界面的夹角13.声压P与声强I的关系式是（c）：a.I=P/2Z b.I=P2/Z2 c.I=P2/2Z d.I=P2/4Z14.超声波通过两种材料的界面时，如果第一种材料的声阻抗变大，但其声速与第二种材料相同，则在第二种材料中的折射角（c）：a.大于入射角 b.小于入射角 c.等于入射角 d.在临界角之外15.声压P、介质密度ρ、声速c、质点振动速度v之间的关系是（d）a.P=ρ2cvb.P=ρc2vc.P=ρ2cv2d.P=ρcv16.兰姆波在板中的传播速度(c)：a.与板厚有关 b.与材料的纵波和横波速度有关 c.与频率有关 d.以上都是17.压电晶片的基频(c)a.是所加电脉冲持续时间的函数b.是仪器接收器放大特性的函数c.是晶片厚度的函数d.以上都不对18.下列压电晶体中哪一种用作高频探头较为适宜?(b)a.钛酸钡(C L=5470m/s)b.铌酸锂(C L=7400m/s)c.PZT(C L=4400m/s)d.钛酸铅(C L=4200m/s)19.下面有关"叠加效应"的叙述中,哪点是正确的?(c)a.叠加效应是波型转换时产生的现象b.叠加效应是幻像波的一种c.叠加效应是钢板底波次数较多时可看到的现象d.叠加效应是波干涉现象的基础20.超过人耳听觉范围的声波称为超声波，它的频率高于(b): a.20赫 b.20千赫 c.2千赫 d.2兆赫21.超声波传播的条件是(e): a.有发射声波的声源 b.有传播声波的弹性介质 c.无限大介质 d.波导通道 e.a和b22.超声波在传播过程中仅有(b): a.物质的迁移 b.能量的传递 c.质点发生振动 d.质点位移23.超声波的波阵面是指某一瞬间(b)的各质点构成的空间曲面: a.不同相位振动 b.同相位振动 c.振动 d.晶格上24.超声波在传播过程中产生干涉现象是由于(a)相互作用: a.两束以上的波 b.相位差 c.同相位点振动的迭加25.下列材料中声速最高的是(c): a.空气 b.水 c.铝 d.不锈钢26.超声波在介质中的传播速度就是(a): a.声能的传播速度 b.脉冲的重复频率 c.脉冲恢复速度 d.扫查速度27.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为(a)a.横波比纵波的波长短b.横波质点振动的方向比缺陷更为灵敏c.在材料中横波不易扩散d.横波比纵波的波长长28.超声波探伤用的横波，具有的特性是(a)a.质点振动方向垂直于传播方向，传播速度约为纵波速度的1/2b.在水中传播因波长较长、衰减小、故有很高的灵敏度c.因为横波对表面变化不敏感，故从耦合液体传递到被检物体时有高的耦合率d.上述三种都不适用于横波29.对同种固体材料，在给定频率的情况下，产生最短波长的波是(d): a.疏密波 b.压缩波 c.剪切波 d.瑞利波30.钢中声速最大的波型是(a): a.纵波 b.横波 c.表面波 d.在给定材料中声速与所有波型无关31.横波探伤最常用于(d): a.测定金属材料的弹性特性 b.薄板测厚 c.探测厚板的分层缺陷 d.焊缝、管材32.在固体表面能沿园滑过渡的边角传播的超声波称为(b): a.横波 b.表面波 c.纵波33.传播速度略小于横波，不向材料内部传播的超声波是(a): a.瑞利波 b.兰姆波 c.爬波 d.纵波34.单位时间内通过超声波传播方向垂直截面单位面积上,并且与声压的振幅平方正比的声能称为(b)a.声压b.声强c.声场d.声能35.远场区是指远离探头,随着(b)增加,声压单调下降的区域: a.探头的晶片面积 b.距探头的距离 c.偏离探头的程度36.近场区长度在频率给定时，随晶片直径变小而(a): a.缩短 b.不变 c.增加 d.扩散37.波束扩散角是晶片尺寸和所通过的介质中声波波长的函数，并且(a)a.频率或晶片直径减少时增大b.频率或晶片直径减少时减少c.频率增加而晶片直径减少时减少38.超声波射到界面上，在同一介质中改变其传播方向的现象叫做(d): a.散射 b.绕射 c.折射 d.反射 e.衍射39.超声波从一种介质进入另一种不同介质而改变传播方向的现象叫做(c): a.散射 b.绕射 c.折射 d.反射 e.衍射40.采用A型仪器进行超声波检测的优点是(a)a.检测效率高b.几乎适用于所有材料c.缺陷显示直观d.容易判断缺陷的性质41.目前工业上常用的超声波测厚仪利用的是(b): a.连续波穿透法 b.脉冲波反射法 c.连续波共振法 d.剪切波谐振法42.超声波探伤仪的分辨率主要与（b）有关：a.扫描电路 b.频带宽度 c.动态范围 d.放大倍数43.超声波检测中,产生和接收超声波的方法,通常是利用某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应44.纵波直探头的近场长度不取决于下述何种因素(d)a.换能器的直径b.换能器的频率c.声波在试件中的传播速度d.耦合剂的声阻抗45.窄脉冲探头一般是(d): a.灵敏度较低的探头 b.宽带探头 c.低Q值探头 d.以上都对46.在超声波探伤的管理中，为了保证探伤结果的可靠性，除了完全执行检验规程和增强责任心之外，还应建立的制度是（d）：a.现场记录制度 b.统一的探伤方法制度 c.统一的报告制度 d.互检和复检制度47.超声波检测中所谓缺陷的指示长度，指的是（c）a.采用当量试块比较法测定的结果b.对大于声束的缺陷，采用底波对比而测得的结果c.根据缺陷反射波高和探头移动的距离而测得的结果d.缺陷定量法之一，和AVG曲线的原理相同48.用超声波在远场区探测两个直径相同的平底孔，一个声程为100mm，另一个为300mm，在不计材质衰减的情况下，两个平底孔的回波声压差为（d）：a.9.5dBb.12dBc.24dBd.以上都不对49.用有机玻璃作斜楔的斜探头探测横波速度为3080米/秒的铝制件，得知铝中横波折射角为60°，则斜探头的入射角约为（b）：a.28°42' b.49°24' c.55°18' d.以上都不对50.超声波声速与介质弹性系数、密度之间的关系式是（c）a.C L=(E/ρ)1/2b.C L=[(E/ρ)(1+σ)/(1+σ)(1-2σ)]1/2c.C L=[(E/ρ)(1-σ)/(1+σ)(1-2σ)]1/2d.C L=(G/ρ)1/251.一般说来，薄层缺陷是一个很差的反射体，若要得到最大反射信号，其厚度应为（b）a.一个波长的奇数倍b.四分之一波长的奇数倍c.四分之一波长的偶数倍d.半波长的整数倍52.一般说来，薄层缺陷是一个很差的反射体，若要得到最大反射信号，其厚度应为（d）a.一个波长的奇数倍b.一个波长的偶数倍c.四分之一波长的偶数倍d.四分之一波长的奇数倍53.一般说来，薄层缺陷是一个很差的反射体，若要得到最大反射信号，其厚度应为（b）a.二分之一波长的奇数倍b.四分之一波长的奇数倍c.四分之一波长的偶数倍d.二分之一波长的整数倍54.一个2.25MHz，在水中近场长度等于58.6mm的直探头，其半扩散角度大约是（c）a.2.5°b.4.05°c.3.75°d.37.5°55.把钢中横波折射角为50°的斜探头移至横波声速为2.17x103m/s的材料上，则折射角约为（c）a.13°b.35°c.31°d.53°56.共振式超声波仪器主要采用（b）：a.脉冲纵波 b.连续纵波 c.脉冲横波 d.连续横波57.当一平行声束通过液体在轴的圆柱面垂直透入后，该声束将（d）a.具有第一恒对称的及非对称的相速度b.对声束不发生作用c.圆柱面对声束发生聚焦作用d.圆柱面对声束发生散焦作用58.为了在工件中得到纯横波，不但要选择合适的入射角，而且要给斜探头选择合适的斜楔材料，应满足（a）a.斜楔材料的纵波声速小于工件中的横波声速b.斜楔材料的纵波声速大于工件中的横波声速c.斜楔材料的纵波声速大于工件中的纵波声速d.以上都可以59.为了给tgβ=2.5的斜探头设计一个适合1:1水平定位法，并使得第一次回波前沿出现在第三格，第二次回波前沿出现在第九格的半圆试块，该试块的半径应是（a）：a.32.3mmb.42.5mmc.67.4mmd.以上都不是60.在有底波出现的直探头探伤中，缺陷一次回波的显示情况可能有（d）a.出现在第一次底波之前b.出现在第一次底波之后c.没有缺陷回波，只有底波降低或消失 d.以上都有可能61.在测试某台超声波检测仪的垂直线性时，得到如下一组衰减量与回波高度的对应数值，则该仪器的垂直线性误差（d）a.0.9%b.1.2%c.2.4%d.3.6%衰减量（dB）02468101214161820222426波高值（%）100816551.840.831.52519.61511.09.27.66 4.9 62.超声波检测常用的压电晶体中接收效率最高的是（c）：a.石英 b.钛酸钡 c.硫酸锂 d.铌酸锂63.超声波检测常用的压电晶体中居里点最高的是（d）：a.石英 b.钛酸钡 c.硫酸锂 d.铌酸锂64.回波声压只与声程有关而与探头折射角度无关的人工反射体是（c）：a.平底孔 b.矩形槽 c.横孔 d.V形槽65.声压的绝对值P与介质密度ρ、声速C、质点振动速度V之间的关系是（d）a.P∝ρ2CVb.P∝ρC2Vc.P∝ρ2CV2d.P∝ρCV66.超声波在金属材料中传播时，其能量逐步降低的原因是（d）a.波束的扩散b.波在介质中的散射c.介质对波动的粘滞和吸收作用d.以上都是67.超声波从声阻抗Za的介质透过声阻抗Zb的介质进入声阻抗Zc的介质，若下述等式成立，则透声效果较佳（b）a.Za=Zcb.Zb=(Za·Zc)1/2c.Zc=Za·Zbd.Za=Zb·Zc68.常用的超声波脉冲是（b）a.单纯的正弦波b.有多种频率成分的正弦波叠加而成的机械波c.方波d.驻波69.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P0之比等于下述数值的指向角（c）a.50%b.10%c.0%d.1%70.不锈钢比碳钢的声阻抗大1%，由这两种钢材组成的异质界面上，声压反射率为（b）a.10%b.0.5%c.5%d.1%71.用一台时基线已正确校正的仪器去探测R1=50mm，R2=25mm的牛角试块（V2试块），使斜探头对正R1圆弧，若R1圆弧的第一次回波位于水平刻度1.5格处，则R1圆弧的第三次回波必定出现在（c）：a.5格 b.9格 c.6格 d.3.75格72.在下图的方钢超声波检测中，如果折射角为50°，超声波的正确传播方式是（b）73.可用来表示超声波检测仪与探头组合性能的指标是（c）a.水平线性、垂直线性、动态范围b.频带宽度、探测深度、重复频率c.灵敏度余量、盲区、分辨力d.入射点、近场长度、扩散角74.在普通常用的超声波检测仪上，使用“抑制”旋钮的抑制作用，可以减少杂波显示，与此同时也会随之出现（d）a.垂直线性变差，动态范围减小b.其他回波幅度一并下降c.回波宽度变小d.以上都是75.超声波通过两种材料的界面时，如果第一种材料的声阻抗较大，但其声速与第二材料相同，则在第二种材料中的折射角（c）：a.大于入射角 b.小于入射角 c.等于入射角 d.等于临界角76.超声波检测中，宽脉冲的横向分辨率大是因为它的扩散角（a）：a.大 b.小 c.没影响 d.大于50°77.传播速度略小于横波，不向材料深处传播的超声波是（a）：a.表面波 b.切变波 c.爬行波 d.头波78.超声波检测仪在单位时间内产生的脉冲数量叫做（d）a.脉冲距离b.脉冲恢复时间c.超声波频率d.脉冲的重复频率79.如果超声波频率增加而晶片直径不变，则声束扩散角将（a）：a.减小 b.保持不变 c.增大 d.随声速均匀变化80.在钢/空气界面上，当横波入射角大于32.3°时，在钢中只有反射横波而无反射纵波，这个角度称为（c）a.第一临界角b.第二临界角c.第三临界角d.临界角81.在钢/空气界面上，钢中只有反射横波而无反射纵波的横波入射角称为第三临界角，这个角度约为（c）a.20°b.45°c.32.3°d.63.4°82.超声波从声阻抗Z1的介质通过声阻抗Z2的薄层介质向声阻抗Z3的介质透入时，为了得到良好的透声效果，应当使薄层厚度等于1/4波长的奇数倍，并且其声阻抗Z2=（a）：a.(Z1Z3)1/2b.Z1Z3c.Z1/Z3d.Z3/Z183.超声波试验系统分辨底面回波与靠近底面的小缺陷回波的能力（a）a.主要取决于仪器发射的脉冲持续时间b.与被探工件的底面粗糙度无关c.主要取决于被检零件的厚度d.用直径较大的探头可以得到改善84.折射角45°切变波探头在金属中产生的声波（d）a.在垂直于传播方向和平行于入射表面的方向上偏振b.在传播方向与入射表面的法线成45°角的方向上偏振c.在垂直于入射表面的方向上偏振d.在垂直于传播方向和与入射表面成45°角的方向上偏振85.振动质点在通过其静止的平衡位置时速度为（a）：a.极大 b.极小 c.零 d.以上都不是86.振动质点在到达振幅最大（最大位移）的位置时速度为（c）：a.极大 b.极小 c.零 d.以上都不是87.超声波在介质中传播时，任一点的声压和该点振动速度之比称为（b）：a.声强 b.声阻抗 c.声振幅 d.位移88.介质的声阻抗在数值上用（a）表示：a.介质密度x声速 b.介质密度x频率 c.声速x波长 d.频率x波长89.质点作简谐振动时，其加速度方向总是指向（c）：a.最大位移方向 b.平衡点位置 c.与运动方向相同90.质点作简谐振动时，其加速度的大小与振动的位移（a）：a.成正比 b.成反比 c.无关 d.以上都不对91.波的绕射又称为（b）：a.散射 b.衍射 c.漫射 d.折射92.超声波在波板中传播时，因受表面影响，能产生纵波与横波相组合的一种复合波，即是（d）a.板波b.兰姆波c.莱姆波d.以上都是93.兰姆波的相速度与（c）有关：a.频率x波长 b.密度x声速 c.频率x板厚 d.波长x 声速94.在X≥3N的距离上，球孔的回波声压与距离的平方成反比，与球径成正比，但此时的球径d 必须满足（a）的要求a.d≥0.2λb.d≤0.2λc.d≥0.7λd.d≤(λ·x)1/295.在X≥3N的距离上，平底孔的回波声压与距离的平方成反比，与孔径的平方成正比，但此时的孔径d必须满足（e）的要求 a.d≥0.2λ b.d≤0.2λ c.d≥0.7λ d.d≤(λ·x)1/2 e.c和d96.超声探伤装置的灵敏度(a)a.取决于脉冲发生器,探头和接收器的组合性能b.随频率的提高而提高c.随分辨率的提高而提高d.与换能器的机械阻尼无关97.组合双晶直探头的压电晶片前装有(c ): a.阻尼块 b.匹配线圈 c.延迟块 d.保护膜98.如果超声波探伤仪采用锯齿扫描发生器,其扫描锯齿波形的好坏程度,决定了仪器(c)的好坏a.动态范围b.垂直线性c.水平线性d.检测灵敏度99.仪器的盲区除了与探头特性有关外,主要还决定于接收放大器在强信号冲击下的(a)时间a.阻塞b.上升c.同步d.延迟100.被放大的信号幅度与缺陷的反射面积成正比关系,放大器这一非饱合的放大区域称为(b) a.灵敏度范围 b.线性范围 c.选择性范围 d.分辨范围101.超声检验中,脉冲的持续时间称为(c): a.脉冲振幅 b.脉冲形状 c.脉冲宽度 d.上述三种都不对102.在超声波检测法中,用工件底面作为探伤灵敏度校正基准时,可以(d)a.不考虑探伤面的声能损失补偿b.不考虑材质衰减的补偿c.不使用校正试块d.以上都是103.金属中粗大的晶粒在超声波检测中会引起(d)a.底面回波降低或消失b.信噪比降低c.穿透能力下降d.以上都是104.超声波探伤中采用较高的探伤频率有利于提高(d)a.对小缺陷的检出能力b.对缺陷的定位精度c.相邻缺陷的分辨能力d.以上都是105.材料晶粒尺寸大于多少个波长时，超声波的散射会影响检验结果？（c）a.1λb.（1/2）λc.（1/10）λd.（1/100）λ106.从长棒一端进行纵波检查时，纵向分布的缺陷最可能发生的影响是（c）a.使底波显著降低b.在始波和底波之间产生回波，无法确定反射体的位置c.底波后面的迟到波间距改变或波幅降低d.在时基线上产生较多的杂波107.厚度均为400mm但材质衰减不同的两个锻件，各自采用底波校正灵敏度（Φ2mm平底孔），在工件中间相同声程处发现相同波高的缺陷，则（b）：a.两个缺陷当量相同 b.衰减大的锻件中缺陷当量小 c.衰减小的锻件中缺陷当量小 d.不一定108.用单探头发现与声束取向不良的缺陷，应该采用的频率（c）a.越高越好b.越低越好c.适当偏低的频率d.较平常为高的频率109.在液浸探伤时可消除探头近场影响的方法是（c）：a.提高频率 b.用大直径探头 c.改变水层距离 d.用聚焦探头探测110.用双晶直探头在棒材上扫查时，应尽可能使探头隔声层的放置与棒材轴线（b）a.平行b.成45°角c.垂直d.成60°角111.用一台时基线已准确校正的超声波仪器和斜探头探测圆心无切槽的半圆试块，第一次回波位于满刻度为10的水平刻度2处，则圆弧面的第三次回波必定出现在水平刻度的（d）处：a.5b.7.5c.8d.10112.在超声波检测法中,用工件底面作为探伤灵敏度校正基准时,可以(d)a.不考虑探伤面的声能损失补偿b.不考虑材质衰减的补偿c.不使用校正试块d.以上都是113.金属中粗大的晶粒在超声波检测中会引起(d)a.底面回波降低或消失b.信噪比降低c.穿透能力下降d.以上都是114.超声波探伤中采用较高的探伤频率有利于提高(d)a.对小缺陷的检出能力b.对缺陷的定位精度c.相邻缺陷的分辨能力d.以上都是115.被检材料表面过分粗糙会导致(d)a.来自内部缺陷的反射幅度下降b.使声束指向性变差c.使前表面回波的宽度增大d.以上都是116.表面波探伤时,仪器荧光屏上出现缺陷波的水平刻度值通常代表(b)a.缺陷深度b.缺陷至探头距离c.缺陷声程d.以上都可以117.采用底波高度法(F/B百分比法)对缺陷定量时,下面哪种说法正确?(b)a.F/B相同,缺陷当量相同b.该法不能给出缺陷的当量尺寸c.适于对尺寸较小的缺陷定量 d.适于对密集性缺陷的定量118.对某厚度为50mm的上下面平行的钢锻件采用纵波垂直入射探伤时,发现某局部位置处的底波前沿不在50mm刻度处,而是在46mm刻度处,这可能是(c): a.下表面局部有凹坑造成厚度有变化 b.有缺陷存在 c.以上两种情况都有可能119.对于形状复杂的锻件,较好的处理方法是(c)a.用C-扫描法对精加工好的锻件进行水浸自动探伤b.对成品件进行手工接触法探伤c.对锻前的坯料进行检验,精加工后对形状许可的部位再做检验d.只对锻前坯料进行检验120.在钢板的水浸探伤中,如果入射角为33°(sin33°=0.545),在板中将会产生(b)a.纵波b.横波c.纵波与横波两种都有d.没有纵波,也没有横波121.用板波法探测薄钢板时,能否把荧光屏上的反射波区分出是内部缺陷还是表面缺陷?(b) a.能 b.不能 c.有时能 d.观察不到表面缺陷波122.用单斜探头检查厚壁焊缝时最容易漏检的缺陷是(d)a.条状夹渣b.横向裂纹c.密集气孔d.与探测面垂直的大而平的缺陷123.管子的超声波探伤槽形参考标准,应把槽加工在管子的(a)a.内外表面b.只在内表面c.只在外表面d.从内表面到壁厚的1/2深度124.水浸法比直接接触法优越,主要是由于(d)a.不受工件表面光洁度影响b.容易调节入射角度c.可以实现声束聚焦d.以上都是125.以下几种说法哪种是正确的？(a)a.若出现缺陷的多次反射波,缺陷尺寸一定较大b.正常波形表示钢板中无缺陷c.无底波时说明钢板中无缺陷d.钢板中不允许存在的缺陷尺寸主要是用当量法测定的126.为实现钢管的横波探伤,要求入射角在(a)之间a.第一、二临界角b.第一、三临界角c.第二、三临界角d.与临界角无关127.管材水浸聚焦探伤,如果聚焦点不能调整到被检管件的中心轴线上,而是偏离中心轴线一定距离,则管壁内将出现(c)a.盲区增大b.无底波反射c.多种波型传播128.在锻件探伤中，出现草状回波的原因很有可能是由于(c)a.工件内有大缺陷b.灵敏度过高c.晶粒粗大和树枝状结晶129.锻件探伤时调节灵敏度的方式是(b): a.没有特定方式 b.大平底方式和试块方式 c.槽形反射孔方式130.锻件探伤中,若缺陷垂直于探测面且缺陷面有曲折或较粗糙时,若采用高灵敏度探伤,其反射波特征是(c)a.反射波峰尖锐b.反射波稳定但较波幅低c.反射波幅低,宽度较大131.直接用缺陷波高来比较缺陷的大小时,仪器的“抑制”和“深度补偿”旋钮应置于(a)的位置：a.关 b.开 c.任意132.斜探头测焊缝时,必须正确调整仪器的水平或深度比例,主要是为了(e)a.识别焊道回波和缺陷波b.判定缺陷的大小c.判定缺陷的长度d.判断缺陷的位置 e.a和d133.厚板上进行焊缝探伤时,如焊缝磨平,为发现焊缝的横向缺陷,应在焊缝上沿焊缝的(a)方向探测: a.纵 b.横 c.斜134.某超声波探伤仪出厂指标中给出"钢中纵波始波占宽15mm",则(d)a.在铝中应大于15mmb.在水中应小于15mmc.在任何情况下都是15mmd.这是一个参考指标,具体数值与灵敏度和检测对象及条件有关135.超声波检测作业中,都要求校正时基扫描线(俗称"定标"),这是为了(c)a.评定缺陷大小b.判断缺陷性质c.确定缺陷位置d.测量缺陷长度136.超声波检验中,选用晶片尺寸大的探头的优点是(c)a.曲面探伤时减少耦合损失b.减少材质衰减损失c.辐射声能大且能量集中d.以上都对137.下面有关用试块法调节锻件探伤灵敏度的叙述中哪点是正确的?(c)a.对厚薄锻件都适用b.对平面和曲面锻件都适用c.应作耦合及衰减差补偿d.以上全部138.用底波法调节锻件探伤灵敏度时,下面有关缺陷定量的叙述中哪点是错误的?(d)a.可不考虑探伤面耦合差补偿b.可采用计算法或AVG曲线法c.可不使用试块d.可不考虑材质衰减修正139.用直探头检验钢锻件时,引起底波明显降低或消失的因素有(d)a.底面与探伤面不平行b.工件内部有倾斜的大缺陷c.工件内部有材质衰减大的部位d.以上全部140.用水浸法超声波纵波垂直入射探测钢板，要使第二次水层界面回波与钢板第二次底波重合，则水层厚度与钢板厚度之比应为（c）：a.1:1 b.1:0.25 c.1:2 d.2:1141.在对接焊缝的超声波横波检测中，若探头的折射角度过于偏小，可能出现的问题是（b）a.探伤灵敏度达不到要求 b.焊缝中心部位出现扫查盲区 c.焊缝上下表面附近出现扫查盲区 d.容易产生透过波142.软保护膜探头适合用于（c）的工件表面：a.光洁表面 b.粗糙表面 c.a和b d.视具体情况，有时a有时b143.用双晶直探头对平面工件探伤时，最好的操作方法是（a）a.使隔声层垂直于探头扫查方向b.使隔声层垂直于探头扫查方向c.使隔声层与探头扫查方向呈45°夹角d.以上均可144.在铸件超声波检测中经常会遇到的问题是（d）a.由于机械加工面少，常常要在铸态的毛糙表面上进行探伤b.形状可能较复杂，底面不一定与探伤面平行c.晶粒较粗，超声波衰减大，杂波较多d.以上都是145.与表面光滑的零件相比，表面粗糙的零件作超声波检测时，通常使用（a）a.频率较低的探头和粘度较高的耦合剂b.频率较高的探头和粘度较低的耦合剂c.频率较高的探头和粘度较高的耦合剂d.频率较低的探头和粘度较低的耦合剂146.在利用实心轴上圆柱面底波按AVG方法校正探伤灵敏度时，轴的直径应不小于（b）a.1.67Nb.3.7Nc.6Nd.以上都不对147.在焊缝的超声波检测中，为了防止遇到垂直于底面的缺陷时回波声压太低，一般都尽可能避免使用折射角为（c）的斜探头：a.30° b.45° c.60° d.70°148.提高近表面缺陷的探测能力的方法是（d）a.用TR探头b.使用窄脉冲宽频带探头c.提高探头频率，减小晶片尺寸d.以上都是149.用水浸探伤法检查厚度为T的钢板，为使钢板的第四次底波与水层界面的第二次回波重合，。

超声波检测培训考核习题集共：676 题其中：是非题175 题选择题279 题问答题103 题计算题119 题一、是非题1.1受迫振动的频率等于策动力的频率.( )1.2波只能在弹性介质中产生和传播.( )1.3由于机械波是机械振动产生的，所以波动频率等于振动频率.( )1.4由于机械波是由机械振动产生的，所以波长等于振幅.( )1.5传声介质的弹性模量越大，密度越小，声速就越高.( )1.6材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题.( )1.7一般固体介质中的声速随温度升高而增大.( )1.8由端角反射率实试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检.( )1.9超声波扩散衰减的大小与介质无关.( )1.10超声波的频率越高，传播速度越快.( )1.11介质能传播横波和表面波的必要条件是介质具有切变弹性模量.( )1.12频率相同的纵波，在水中的波长大于在钢中的波长.( )1.13既然水波能在水面传播，那么超声表面波也能沿液体表面传播.( )1.14因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度.( )1.15如材质相同，细钢棒（直径＜λ=与钢锻件中的声速相同、）.( )1.16在同种固体材料中，纵、横波声速之比为常数.( )1.17水的温度升高时，超声波在水中的传播速度亦随着增加.( )1.18几乎所有的液体（水除外），其声速都随温度的升高而减小.( )1.19波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播.( )1.20介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长.( )1.21具有一定能量的声束，在铝中要比在钢中传播的更远.( )1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力.( )1.23材料的声阻抗越大，超声波衰减越大.( )1.24平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和.( )1.25平面波垂直入射到界面上，入射能量等于透射能量和反射能量之和.( )1.26超声波的扩散衰减与波型，声程和传声介质、晶粒度有关.( )1.27对同一材料而言，横波的衰减系数比纵波大得多.( )1.28界面上入射声束的折射角等于反射角.( )1.29当声束以一定角度入射到不同介质的界面上，会发生波形转换.( )1.30在同一固体材料中，传播纵、横波时声阻抗不一样.( )1.31声阻抗是衡量介质声学特性的重要参数，温度变化对材料的声阻抗无任何影响.( ) 1.32超声波垂直入射到平界面时，声强反射率与声强透射率之和等于 1.( )1.33超声波垂直入射到异质界面时，界面一侧的总声压等于另一侧的总声压.( )1.34超声波垂直入射到Z2 >Z1的界面时，声压透射率大于1，说明界面有增强声压的作用.( )1.35超声波垂直入射到异质界面时，声压往复透射率与声强透射率在数值上相等.( ) 1.36超声波垂直入射时，界面两侧介质声阻抗差愈小，声压往复透射率愈低.( )1.37当钢中的气隙（如裂纹）厚度一定时，超声波频率增加，反射波高也随着增加.( ) 1.38超声波倾斜入射到异质界面时，同种波型的反射角等于折射角.( )1.39超声波倾斜入射到异质界面时，同种波型的折射角总大于入射角.( )1.40超声波以10 角入射至水/钢界面时，反射角等于10 .( )1.41超声波入射至水/钢界面时，第一临界角约为14.5 .( )1.42第二介质中折射的横波平行于界面时的纵波入射角为第一临界角.( )1.43如果有机玻璃/铝界面的第一临界角大于有机玻璃/钢界面的第一临界角，则前者的第二临界角也一定大于后者.( )1.44只有当第一介质为固体介质时，才会有第三临界角.( )1.45横波斜入射至钢/空气界面时，入射角在30 左右时，横波声压反射率最低.( )1.46超声波入射到C1<C2的凹曲面时,其透过波发射.( )1.47超声波入射到C1>C2的凸曲面时,其透过波集聚.( )1.48以有机玻璃作声透镜的水浸聚焦滩头，有机玻璃/水界面为凹曲面.( )1.49介质的声阻抗愈大，引起的超声波的衰减愈严重.( )1.50聚焦探头辐射的声波，在材质中的衰减小.( )1.51超声波探伤中所指的衰减仅为材料对声波的吸收作用.( )1.52超声平面波不存在材质衰减.( )2.1超声波频率越高，近场区的长度也就越大.( )2.2对同一直探头来说，在钢中的近场强度比在水中的近场强度大.( )2.3聚焦探头的焦距应小于近场长度.( )2.4探头频率越高，声束扩散角越小、2.5超声波探伤的实际声场中的声束轴线上不存在声压为零的点.( )2.6声束指向性不仅与频率有关，而且与波型有关.( )2.7超声波的波长越长，声束扩散角就越大，发现小缺陷的能力也就越强.( )2.8因为超声波会扩散衰减，所以检测应尽可能在其近场区进行.( )2.9因为近场区内有多哥声压为零的点，所以探伤时近场区缺陷往往会漏检.( )2.10如超声波频率不变，晶片面积越大，超声场的近场长度越短.( )2.11面积相同，频率相同的圆晶片和方晶片，超声场的近场长度一样长.( )2.12面积相同，频率相同的圆晶片和方晶片，其声束指向角亦相同.( )2.13超声场的近场长度愈短，声束指向性愈好.( )2.14声波辐射的超声波，总是在声束中心轴线上的声压为最高.( )2.15声波辐射的超声波的能量主要集中在主声束内.( )2.16探伤采用低频是为了改善声束指向性，提高探伤灵敏度.( )2.17超声场中不同截面上的声压分布规律是一致的.( )2.18在超声场的未扩散区，可将声源辐射的超声波看成平面波，平均声压不随距离增加而改变.( )2.19斜角探伤横波声场中假想声源的面积大于实际声源面积.( )2.20频率和晶片尺寸相同时，横波声束指向性比纵波好.( )2.21圆晶片斜探头的上指向角小于下指向角.( )2.22如斜探头入射点到晶片的距离不变，入射点到假想声源的距离随入射角的增加而减小.( )2.23200mm处ф4长横孔的回波声压比100mm处ф2长横孔的回波声压低.( )2.24球孔的回波声压随距离的变化规律与平底孔相同.( )2.25同声程理想大平面与平底孔回波声压的比值岁频率的提高而减小.( )2.26轴类工件外圆径向探伤时，曲底面回波声压比同声程理想大平面相同.( )2.27对空心圆柱体在内孔探伤时，曲底面回波声压比同声程大平面低.( )3.1超声波探伤中，发射超声波是利用正压电效应，接收超声波是利用逆压电效应.( ) 3.2增益100dB就是信号强度放大100倍.( )3.3与锆钛酸铅想比，石英作为压电材料有性能稳定、机电藕合系数高、压电转换能量损失小等优点.( )3.4与普通探头相比，聚焦探头的分辨力较高.( )3.5使用聚焦透镜能提高灵敏度和分辨力，但减小了探测范围.( )3.6点聚焦探头比线聚焦探头灵敏度高.( )3.7双晶探头只能用于纵波检测.( )3.8B型显示能够展现工件内缺陷的埋藏深度.( )3.9C型显示能展现工件中缺陷的长度和宽度，但不能展现深度.( )3.10通用AVG曲线采用的距离是以近场长度为单位的归一化距离，适用于不同规格的探头.( )3.11在通用AVG曲线上，可直接查得缺陷的实际声程和当量尺寸.( )3.12A型显示探伤仪，利用D.G.S曲线板可直观显示缺陷的当量大小和缺陷深度.( ) 3.13电磁超声波探头的优点之一是换能效率高，灵敏度高.( )3.14多通道探伤仪是由多个或多对探头同时工作的探伤仪.( )3.15探伤仪中的发射电路亦称为触发电路.( )3.16探伤仪中的发射电路亦可产生几百伏到上千伏的电脉冲去激励探头晶片振动.( ) 3.17探伤仪的扫描电路即为控制探头在工件探伤面上扫查的电路.( )3.18探伤仪发射电路中的阻尼电阻的阻值愈大，发射强度愈弱.( )3.19调节探伤仪“深度细调”旋钮时，可连续改变扫描线扫描速度.( )3.20调节探伤仪“抑制”旋钮时，抑制越大，仪器动态范围越大.( )3.21调节探伤仪“延迟”按钮时，扫描线上回波信号间的距离也将随之改变.( )3.22不同压电晶体材料中声速不一样，因此不同压电材料的频率常数也不相同.( )3.23不同压电材料的频率常数不一样，因此用不同压电材料制作的探头其标称频率不可能相同.( )3.24压电晶片的压电应变常数(d33)大,则说明该晶片接收性能好.( )3.25压电晶片的压电电压常数(g33)大，则说明该晶片接收性能好.( )Q，减少机械能损耗.( ) 3.26探头中压电晶片背面加吸收块是为了提高机械品质因素m3.27工件表面比较粗糙时，为防止探头磨损和保护晶片，宜选用硬保护膜.( )3.28斜探头楔块前部和上部开消声槽的目的是使声波反射回晶片处，减少声能损失.( ) 3.29由于水中只能传播纵波，所以水浸探头只能进行纵波探伤.( )3.30双晶直探头倾角越大，交点离探测面距离愈远，复盖区愈大.( )3.31有机玻璃声透镜水浸聚焦探头，透镜曲率半径愈大，焦距愈大.( )3.32利用IIW试块上ф50mm孔与两侧面的距离，仅能测定直探头盲区的大致范围.( ) 3.33当斜探头对准IIW试块上R50曲面时，荧光屏上的多次反射回波是等距离.( )3.34中心切槽的半圆试块，其反射特点是多次回波总是等距离出现.( )3.35与IIW试块相比CSK-1A试块的优点之一是可以测定斜探头分辨力.( )3.36调节探伤仪的“水平”旋钮，将会改变仪器的水平线性.( )3.37测定仪器的“动态范围”时，应将仪器的“抑制”、“深度补偿”旋钮置于“关”的位置.( )3.38盲区与始波宽度是同一概念.( )3.39测定组合灵敏度时，可先调节仪器的“抑制”按钮，使点噪声电平≤10%，再进行测试.( )3.40测定“始波宽度”时，应将仪器的灵敏度调至最大.( )3.41为提高分辨力，在满足探伤灵敏度要求情况下，仪器的发射强度应尽量调得低一些.( )3.42在数字化智能超声波探伤仪中，脉冲重复频率又称为采样频率.( )3.43双晶探头主要应用于近表面缺陷的探测.( )3.44温度对斜探头折射角有影响，当温度升高时，折射角将变大.( )3.45目前使用最广泛的测厚仪是共振式测厚仪.( )3.46在钢中折射角为60º的斜探头，用于探测铝时，其折射角将变大.( )3.47“发射脉冲宽度”就是指发射脉冲的持续时间.( )3.48软保护膜探头可减少粗糙表面对探伤的影响.( )3.49脉冲发射式和穿透式探伤，使用的探头式同一类型、3.50声束指向角较小且声束截面较窄的探头称作窄脉冲探头.( )4.1在液浸式检测中，返回探头的声能还不到最初值的1%.( )4.2垂直探伤时探伤面的粗糙度对反射波高的影响比斜角探伤严重.( )4.3超声脉冲通过材料后，其中心频率将变低.( )4.4串列法探伤适用于检查垂直于谈侧面的平面缺陷.( )4.5“灵敏度”意味着发现小缺陷的能力，因此超声波探伤灵敏度越高越好.( )4.6所谓“幻影回波”，是由于探伤频率过高或材料晶粒粗大引起的 .( )4.7当量法用来测量大于声束截面的缺陷的尺寸.( )4.8半波高度发用来测量大小于声束截面的缺陷的尺寸.( )4.9串列式双探头法探伤即为穿透法.( )4.10厚焊缝采用串列法扫描时，如焊缝余高磨平，则不存在死区.( )4.11曲面工件探伤时，探伤面曲率半径愈大，耦合效果愈好.( )4.12实际探伤中，为提高扫描速度减少的干扰，应将探伤灵敏度适当降低.( )4.13采用当量法确定的缺陷尺寸一般小于缺陷的实际尺寸.( )4.14只有当工件中缺陷在各个方向的尺寸均大于声束截面时，才能采用测长法确定缺陷长度.( )4.15绝对灵敏度法测量缺陷指示长度时，测长灵敏度高，测得的缺陷长度大.( )4.16当工件内存在较大的内应力时，将使超声波的传播速度及方向发生变化.( )4.17超声波倾斜入射至缺陷表面时，缺陷反射波高随入射角的增大而增高.( )5.1钢板探伤时，通常只根据缺陷波情况判定缺陷.( )5.2当钢板中缺陷大于声束截面时，由于缺陷多次反射波互相干涉容易出现“叠加效应”.( )5.3厚钢板探伤中，若出现缺陷的多次反射波，说明缺陷的尺寸一定较大.( )5.4较薄钢板采用底波多次法探伤时，如出现“叠加效应”，说明钢板中缺陷尺寸一定很大.( )5.5复合钢板探伤时，可以从母材一侧探伤，也可从复合材料一侧探伤.( )5.6用板波法探测厚度5mm以下薄钢板时，不仅能检出内部缺陷，同时能检出表面缺陷.( ) 5.7钢管水浸聚焦法探伤时，不宜采用线聚焦探头探测较短缺陷.( )5.8采用水浸聚焦探头检测钢管时，声透镜的中心部分厚度应为λ/2的整数倍.( )5.10钢管水浸探伤时，水中加入适量活性剂是为了调节水的声阻抗，改善透声性.( ) 5.11钢管水浸探伤时，如钢管中无缺陷，荧光屏上只有始波和界面波.( )5.12用斜探头对大口径钢管作接触法周向探伤时，其跨距比同厚度平板大.( )6.1对轴类锻件探伤，一般来说以纵波直探头从径向探测效果最佳.( )6.2使用斜探头对轴类锻件作圆柱面轴向探测时，探头应用正反两个方向扫查.( )6.3对饼形锻件，采用直探头作径向探测时最佳的探伤方法.( )6.4调节锻件探伤灵敏度的底波法，其含义是锻件扫描过程中依据底波变化情况评定锻件质量等级.( )6.5锻件探伤中，如缺陷引起底波明显下降或消失时，说明锻件中存在较严重的缺陷.( ) 6.6锻件探伤时，如缺陷被探伤人员判定为白点，则应按密集缺陷评定锻件等级.( )6.7铸钢件超声波探伤，一般以纵波直探头为主.( )7.1焊缝横波探伤中，裂纹等危害性缺陷的反射波幅一般很高.( )7.2焊缝横波探伤中，如采用直射法，可不考虑结构反射、变型波等干扰回波的影响.( ) 7.3采用双探头串列法扫描焊缝时，位于焊缝深度方向任何部位的缺陷，其反射波均出现在荧光屏上同一位置.( )7.4焊缝探伤时所用斜探头，当楔块底面前部磨损较大时，其K值将变小.( )7.5焊缝横波探伤时常采用液态偶合剂，说明横波可以通过液态介质薄层.( )7.6当焊缝中的缺陷与声束成一定角度时，探测频率较高时，缺陷回波不易被探头接收.( )7.7窄脉冲聚焦探头的优点是能量集中，穿透力强，所以适合于奥氏体钢焊缝检测.( ) 7.8一般不采用从堆焊层一侧探测的方法检测堆焊层缺陷.( )7.9铝焊缝探伤应选用较高频率的横波专用斜探头.( )7.10裂缝探伤中，裂纹的回波比较尖锐，探头转动时，波很快消失.( )是非题答案1.1 ○ 1.2 × 1.3 ○ 1.4 × 1.5 ○1.6 ○ 1.7 × 1.8 ○ 1.9 ○ 1.10 ×1.11 ○ 1.12 × 1.13 × 1.14 × 1.15 ×1.16 ○ 1.17 × 1.18 ○ 1.19 × 1.20 ×1.21 × 1.22 ○ 1.23 × 1.24 × 1.25 ○1.26 × 1.27 ○ 1.28 × 1.29 ○ 1.30 ○1.31 × 1.32 ○ 1.33○ 1.34 × 1.35 ○1.36 × 1.37 ○ 1.38 × 1.39 × 1.40○1.41 × 1.42 × 1.43 × 1.44 ○ 1.45 ○1.46 × 1.47 ○ 1.48 × 1.49 × 1.50 ×1.51 × 1.52 ×2.1 ○ 2.2 × 2.3 ○ 2.4 ○ 2.5 ○2.6 ○ 2.7 × 2.8 × 2.9 × 2.10 ×2.11 ○ 2.12 × 2.13 × 2.14 ○ 2.15 ×2.16 × 2.17 × 2.18 ○ 2.19 × 2.20 ○2.21 × 2.22 ○ 2.23 ○ 2.24 ○ 2.25 ○2.26 ○ 2.27 ×3.1 × 3.2 × 3.3 × 3.4 ○ 3.5 ○3.6 ○ 3.7 × 3.8 ○ 3.9 ○ 3.10 ○3.11 × 3.12 ○ 3.13 × 3.14 × 3.15 ×3.16 ○ 3.17 × 3.18 × 3.19 ○ 3.20 ×3.21 × 3.22 ○ 3.23 × 3.24 × 3.25 ○3.26× 3.27 × 3.28 × 3.29 × 3.30 ×3.31 ○ 3.32 ○ 3.33 × 3.34 ○ 3.35 ○3.36 × 3.37 ○ 3.38 × 3.39 × 3.40 ×3.41 ○ 3.42 × 3.43 ○ 3.44 ○ 3.45 ×3.46 × 3.47 ○ 3.48 ○ 3.49 × 3.50 ×4.1 ○ 4.2 ○ 4.3 ○ 4.4 ○ 4.5 ×4.6 × 4.7 × 4.8 × 4.9 × 4.10 ×4.11 ○ 4.12 × 4.13 ○ 4.14 × 4.15 ○4.16 ○ 4.17 ×5.1 × 5.2 × 5.3 ○ 5.4 × 5.5 ○5.6 ○ 5.7 ○ 5.8 ○ 5.9 ○ 5.10 ×5.11 ○ 5.12 ○6.1 ○ 6.2 ○ 6.3 × 6.4 × 6.5 ○6.6 × 6.7 ○7.1 ○ 7.2 × 7.3 ○ 7.4 ○ 7.5 ×7.6 ○ 7.7 × 7.8 ○ 7.9 ○ 7.10 ×二、选择题1.1、以下关于谐振动的叙述，那一条是错误的A、谐振动就是质点在作匀速圆周运动、B、任何复杂振动都可视为多个谐振动的合成、C、在谐振动动中，质点在位移最大处受力最大，速度为零、D、在谐振动动中，质点在平衡位置速度大，受力为零、1.2、以下关于阻尼振动的叙述，那一条是错误的（）A、阻尼使振动物体的能量逐渐减小、B、阻尼使振动物体的振幅逐渐减小、C、阻尼使振动物体的运动速率逐渐减小、D、阻尼使振动周期逐渐变长、1.3、超声波是频率超出人耳听觉的弹性机械波，其频率范围约为：（）A、高于2万赫兹B、1－10MHZC、高于200HZD、0.25－15MHZ1.4、在金属材料的超声波探伤中，使用最多的频率范围是：（）A、10－25MHZB、1-1000KHZC、1－5MHZD、大于20000MHZ1.5 机械波的波速取决于A、机械振动中质点的速度B、机械振动中质点的振幅C、机械振动中质点的振动频率D、弹性介质的特性1.6 在同种固体材料中，纵波声速C L横波声速C S表面波声速C R 之间的关系是：A、C R>C S>C LB、C S>C L>C R 、、C、 C L >C S>C RD、以上都不对1.7 在下列不同类型超声波中，哪种波的传播速度随频率的不同而改变A、表面波B、板波C、疏密波D、剪切波1.8 超声波如射到异质界面时，可能发生（）A、反射B、折射C、波型转换D、以上都是1.9 超声波在介质中的传播速度与（）有关、A、介质的弹性B、介质的密度C、超声波波型D、以上全部1.10 在同一固体材料中，纵、横波声速相比，与材料的（）有关？A、密度B、弹性模量C、泊松比D、以上全部1.11质点振动方向垂直于波的传播方向的波是：（）A、纵波B、横波C、表面波D、兰姆波1.12在流体中可传播：（）A、纵波B、横波C、纵波、横波及表面波D、切变波1.13超声纵波、横波和表面波速度主要取决于：（）A、频率B、传声介质的几何尺寸C、传声材料的弹性模量和密度D.以上全都不全面，须视具体情况而定1.14板波的速度主要取决于：（）A、频率B、传声介质的几何尺寸C、传声材料的弹性模量和密度D. 以上全都不全面，须视具体情况而定1.15钢中超声纵波声速为590000cm/s,若频率为10MHZ则其波长：（）A、59mmB、5.9mmC、0.59mmD、2.36mm1.16下面哪种超声波的波长最短（）A、水中传播的2MHZ纵波B、钢中传播的2.5MHZ横波C、钢中传播的5MHZ纵波D、钢中传播的2MHZ表面波1.17一般认为表面波作用于物体的深度大约为（）A、半个波长B、一个波长C、两个波长D、3.7个波长1.18 钢中表面波的能量大约在距表面多深的距离会降低到原来的1/25.( )A、五个波长B、一个波长C、1/10波长D、0.5波长1.19 脉冲反射法超声波探伤主要利用超声波传播过程中的（）A、散射特性B、反射特性C、投射特性D、扩散特性1.20 超声波在弹性介质中传播时有（）A、质点振动和质点移动B、质点振动和振动传递C、质点振动和能量传播D、B和C1.21超声波在弹性介质中的速度是（）A、质点振动的速度B、声能的传播速度C、波长和传播时间的乘积D、以上都不是1.22若频率一定，下列哪种波型在固体弹性介质中传播的波长最短：（）A、剪切波B、压缩波C、横波D、瑞利表面波1.23材料的声速和密度的乘积称为声阻抗，它将影响超声波（）A、在传播时的材质衰减B、从一个介质到达另一个介质时在界面上的反射和投射C、在传播时的散射D、扩散角大小1.24 声阻抗是：（）A、超声振动的参数B、界面的参数C、传声介质的参数D、以上都不对1.25 当超声纵波由水垂直射向钢时，其反射系数大于1，这意味着：（）A、能量守恒定律在这里不起作用B、透射能量大于入射能量C、A与B都对D、以上都不对1.26 当超声纵波由钢垂直射向水时，其反射系数小于0，这意味着：（）A、透射能量大于入射能量B、反射超声波振动相位与入射声波互成180ºC、超声波无法透入水中D、以上都不对1.27垂直入射于异质界面得超声波束得反射声压和透射声压：（）A、与界面二边材料的声速有关B、与界面二边材料的密度有关C、与界面二边材料的声速有关D、与入射声波波型有关1.28 在液浸探伤中，哪种波会迅速衰减：（）A、纵波B、横波C、表面波D、切变波1.29 超声波传播过程中，遇到尺寸与波长相当的障碍物时，将发生（）A、只绕射，无反射B、既反射又绕射C、只反射无绕射D、以上都有可能1.30 在同一固体介质中，当分别传播纵、横波时，它的声阻抗将是（ ）A 、一样B 、传播横波时大C 、传播纵波时大D 、无法确定1.31 超声波垂直入射到异质界面时，反射波与透过波声能的分配比例取决于（ ）A 、界面两侧介质的声速B 、界面两侧介质的衰减系数C 、界面两侧介质的声阻抗D 、以上全部1.32在同一界面上，声强透过率T 与声压反射率r 之间的关系是（）A 、T=r 2B 、T=1-r 2C 、T=1+rD 、 T=1-r1.33 在同一界面上，声强反射率R 与声强透过率T 之间的关系是（）A 、R+T=1B 、T=1-RC 、R=1-TD 、以上全部1.34超声波倾斜入射至异质界面时，其传播方向的改变主要取决于（）A 、界面两侧介质的声阻抗B 、界面两侧介质的声速C 、界面两侧介质衰减系数D 、以上全部1.35倾斜入射到异质界面的超声波束的反射声压与透射声压与哪一因素有关（）A 、反射波波型B 、入射角度C 、界面两侧的声阻抗D 、以上都是1.36 纵波垂直入射到水浸法超声波探伤，若工件底面全反射，计算底面回波声压公式为（ ）A 、 122124()Z Z T Z Z =+B 、 2112Z Z T Z Z -=+ C 、 2122Z T Z Z =+ D 、 122124()Z Z T Z Z =+1.37一般地说，如果频率相同，则在粗晶材料中穿透能力最强的振动波型为：（ ）A、表面波B、纵波C、横波D、三种波型的穿透力相同1.38 不同振动频率，而在钢中有最高声速的波型是：（）A、0.5MHZ的纵波B、2.5MHZ的横波C、10MHZ的爬波D、5MHZ的表面波1.39在水/钢界面上，水中入射角为17º，在钢中传播的主要振动波型为：（）A、表面波B、横波C、纵波D、B和C1.40当超声纵波由有机玻璃以入射角15º射向钢界面时，可能存在：（）A、反射纵波 B.反射横波 C.折射纵波和折射横波 D.以上都有1.41如果将用于钢的K2探头区探测铝(C Fe=3.23km/s,C AL=3.10km/s),则K值会（）A、大于2B、小于2C、等于2D、以上都有1.42如果超声纵波由水以20º入射到钢界面，则在钢中横波折射角为：（）A、约48ºB、约24ºC、 39ºD、以上都不对1.43第一临界角是：（）A、折射纵波等于90º时的横波入射角B、折射横波等于90º时的纵波入射角C、折射纵波等于90º时的纵波入射角D、入射纵波接近90º时的折射角1.44第二临界角是：（）A、折射纵波等于90º时的横波入射角B、折射横波等于90º时的纵波入射角C、折射纵波等于90º时的纵波入射角D、入射纵波接近90º时的折射角1.45要在工件中得到纯横波，探头入射角α必须：（）A、大于第二临界角B、大于第一临界角C.在第一、第二临界角之间D.小于第二临界角1.46一般均要求斜探头楔块材料的纵波速度小于被检材料的纵波声速，因为只有这样才有可能：（ ）A 、在工件中得到纯横波B 、得到良好的声束指向性C 、实现声束聚焦D 、减少近场区的影响1.47纵波以20º入射角自水入射至钢中，下图中哪一个声束路径是正确的？（ ）SLLLLSLLLL1.48用入射角为52º的斜探头探测方钢，下图中哪一个声束路径是正确的？（）A BC D1.49直探头纵波探测具有倾斜底面的锻钢件，下图中哪一个声束路径是正确的？（）A B C1.50第一介质为有机玻璃（C L =2700m/s ）,第二介质为铜（C L =4700m/s ，C S =2700m/s ）,则第II 临界角为（）A 、12700sin4700X α-= B 、12700sin 2300X α-= C 、12300sin 2700X α-= D 、以上都不对1.51用4MHZ 钢质保护膜直探头经甘油耦合后，对钢试件进行探测，若要能得到最佳透声效果，其耦合层厚度为（甘油C L =1920m/s ）（）A 、1.45mmB 、0.20mmC 、0.7375mmD 、0.24mm1.52用直探头以水为透声楔块使钢板对接焊缝中得到横波检测，此时探头声束轴线相 对于探测面的倾角范围为：（ ）A 、14.7o ~27.7o B 、62.3o ~75.3o C 、27.2o ~56.7oD 、不受限制1.53 有一不锈钢复合钢板，不锈钢复合层声阻抗Z1，基体钢板声阻抗Z2,今从钢板一侧以2.5MHZ直探头直接接触法探测，则界面上声压透射率公式为：（）A、2112Z ZZ Z-+B、1212Z ZZ Z-+C、1122ZZ Z+D、2122ZZ Z+1.54 由材质衰减引起的超声波减弱db数等于：（）A、衰减系数与声程的乘积B、衰减系数与深度的乘积C、seμ-(μ为衰减系数，S为声程) D、以上都不对1.55 超声波（活塞波）在非均匀介质中传播，引起声能衰减的原因是：（）A、介质对超声波的吸收B、介质对超声波的散射C、声束扩散D、以上全部1.56 斜探头直接接触法探测钢板焊缝时，其横波：（）A、在有机玻璃斜楔块中产生B、从晶片上直接产生C、在有机玻璃与耦合层界面上产生D、在耦合层与钢板界面上产生1.57 制作凹曲面的聚焦透镜时，若透镜材料声速为C1，第二透声介质声速为C2，则两者材料应满足如下关系：（）A、C1>C2B、C1<C2C、C1=C2D、Z1=Z21.58 当聚焦探头声透镜的曲率半径增大时，透镜焦距将：（）A．增大 B．不变 C．减少 D．以上都不对1.59 平面波在曲界面上透过情况，正确的图是：（）A、 C1>C2B、 C1>C2C、C1<C2D、C1<C21.60 以下关于板波性质的叙述，哪条是错误的（）A、按振动方向分，板波可分为SH波和兰姆波，探伤常用的是兰姆波B、板波声速不仅与介质特性有关，而且与板厚、频率有关C、板波声速包括相速度和群速度两个参数D、实际探伤应用时，只考虑相速度，无须考虑群速度1.61 由材料晶粒粗大而引起的衰减属于：（）A、扩散衰减B、散射衰减C、吸收衰减D、以上都是1.62 与超声频率无关的衰减方式是（）A、扩散衰减B、散射衰减C、吸收衰减D、以上都是1.63 下面有关材料衰减的叙述、哪句话是错误的：( )A、横波衰减比纵波严重B、衰减系数一般随材料的温度上升而增大C、当晶粒度大于波长1/10时对探伤有显著影响D、提高增益可完全克服衰减对探伤的影响2.1 波束扩散角是晶片尺寸和传播介质中声波波长的函数并且随（）A、频率增加，晶片直径减少而减少B、频率或晶片直径减少而增大C、频率或晶片直径减少而减少D、频率增加，晶片直径减少而增大2.2 晶片直径D=20mm的直探头，在钢中测得其零辐射角为10o，该探头探测频率约为（）A、2.5MHZB、5MHZC、4MHZD、2MHZ2.3 直径Ф12mm晶片5MHZ直探头在钢中的指向角是（）A、5.6oB、3.5oC、6.8oD、24.6o2.4 Ф14mm，2.5MHZ直探头在钢中近场区为（）A、27mmB、21mmC、38mmD、以上都不对。

1、超声检测方法分类与特点（第五章）2、脉冲反射法超声检测通用技术（第六章）复习题一、是非题1、脉冲反射式和穿透式探伤，使用的探头是同一类型.( × )2、声束指向角较小且声束截面较窄的探头称作窄脉冲探头.( × )3、在液浸式检测中，返回探头的声能还不到最初值的1%.( ○ )4、垂直探伤时探伤面的粗糙度对反射波高的影响比斜角探伤严重.( ○ )5、超声脉冲通过材料后，其中心频率将变低.( ○ )6、串列法探伤适用于检查垂直于探侧面的平面缺陷.( ○ )7、“灵敏度”意味着发现小缺陷的能力，因此超声波探伤灵敏度越高越好.( × )8、所谓“幻影回波”，是由于探伤频率过高或材料晶粒粗大引起的 .( × )9、当量法用来测量大于声束截面的缺陷的尺寸.( × )10、半波高度法用来测量小于声束截面的缺陷的尺寸.( × )11、串列式双探头法探伤即为穿透法.( × )12、厚焊缝采用串列法扫描时，如焊缝余高磨平，则不存在死区.( × )13、曲面工件探伤时，探伤面曲率半径愈大，耦合效果愈好.( ○ )14、实际探伤中，为提高扫描速度减少的干扰，应将探伤灵敏度适当降低.( × )15、采用当量法确定的缺陷尺寸一般小于缺陷的实际尺寸.( ○ )16、只有当工件中缺陷在各个方向的尺寸均大于声束截面时，才能采用测长法确定缺陷长度.( ×)17、绝对灵敏度法测量缺陷指示长度时，测长灵敏度高，测得的缺陷长度大.( ○)18、当工件内存在较大的内应力时，将使超声波的传播速度及方向发生变化.( ○)19、超声波倾斜入射至缺陷表面时，缺陷反射波高随入射角的增大而增高.(×)二、选择题1、采用什么超声探伤技术不能测出缺陷深度？（ D ）A．直探头探伤法 B．脉冲反射法 C．斜探头探伤法 D．穿透法2、超声检验中，当探伤面比较粗糙时，宜选用（ D ）A．较低频探头 B．较粘的耦合剂 C．软保护膜探头 D．以上都对3、超声检验中，选用晶片尺寸大的探头的优点是（ c ）A．曲面探伤时可减少耦合损失 B．可减少材质衰减损失C．辐射声能大且能量集中 D．以上全部4、探伤时采用较高的探测频率，可有利于（ D ）A．发现较小的缺陷 B．区分开相邻的缺陷C．改善声束指向性 D．以上全部5、工件表面形状不同时耦合效果不一样，下面的说法中，哪点是正确的（ A ）A．平面效果最好 B．凹曲面居中C．凸曲面效果最差 D．以上全部6、缺陷反射声能的大小，取决于（ D ）A．缺陷的尺寸 B．缺陷的类型C．缺陷的形状和取向 D．以上全部7、声波垂直入射到表面粗糙的缺陷时，缺陷表面粗糙度对缺陷反射波高的影响是：（C ）A.反射波高随粗糙度的增大而增大B.无影响C.反射波高随粗糙度的增大而下降D.以上A和C都可能8、如果在耦合介质中的波长为λ，为使透声效果好，耦合层厚度为（ D ）A. λ/4的奇数倍B. λ/2的整数倍C. 小于λ/4且很薄D.以上B和C9、表面波探伤时，仪器荧光屏上出现缺陷波的水平刻度值通常代表（ B ）A.缺陷深度B.缺陷至探头前沿距离C.缺陷声程D.以上都可以10、探头沿圆柱曲面外壁作周向探测时，如仪器用平试块按深度1：1调扫描，下面哪种说法正确（ A ）A.缺陷实际径向深度总是小于显示值B.显示的水平距离总是大于实际弧长C.显示值与实际值之差，随显示值的增加而减小D.以上都正确11、采用底波高度法（F/B百分比法）对缺陷定量时，以下哪种说法正确（ B ）A. F/B相同，缺陷当量相同B.该法不能给出缺陷的当量尺寸C.适于对尺寸较小的缺陷定量D.适于对密集性缺陷的定量12、在频率一定和材料相同情况下，横波对小缺陷探测灵敏度高于纵波的原因是：（C ）A.横波质点振动方向对缺陷反射有利B.横波探伤杂波少C.横波波长短D.横波指向性好13、采用下列何种频率的直探头在不锈钢大锻件超探时，可获得较好的穿透能力：（A ）A.1.25MHZB.2.5MHZC.5MHZD.10MHZ14、在用5MHZ Φ10晶片的直探头作水浸探伤时，所测结果：（ C ）A.小于实际尺寸B.接近声束宽度C.大于实际尺寸D.等于晶片尺寸15、使用半波高度法测定小于声束直径的缺陷尺寸时，所测的结果：（ B ）A .小于实际尺寸B .接近声束宽度C .稍大于实际尺寸D .等于晶片尺寸16、棱边再生波主要用于测定：（ D ）A.缺陷的长度B.缺陷的性质C.缺陷的位置D.缺陷的高度17、从A型显示荧光屏上不能直接获得缺陷性质信息、超声探伤对缺陷的定性是通过下列方法进行：（ D ）A.精确对缺陷定位B.精确测定缺陷形状C.测定缺陷的动态波形D.以上方法须同时使用18、单斜探头探伤时，在近区有幅度波动较快，探头移动时水平位置不变的回波，它们可能时：（ B ）A.来自工件表面的杂波B.来自探头的噪声C.工件上近表面缺陷的回波D.耦合剂噪声19、确定脉冲在时基线上的位置应根据：（ B ）A.脉冲波峰B.脉冲前沿C.脉冲后沿D.以上都可以20、用实测折射角71°的探头探测板厚为25mm 的对接焊缝，荧光屏上最适当的声程测定范围是：（ D ）A.100mmB.125mmC.150mmD.200mm21、用IIW2调整时间轴，当探头对准R50圆弧面时，示波屏的回波位置（声程调试）应在：（B ）A B80402562.5C D255050100题4.21图22、能使K2斜探头得到图示深度1：1调节波形的钢半圆试块半径R 为（ C ）A.50mmB.60mmC.67mmD.40mm 093T23、在厚焊缝斜探头探伤时，一般宜使用什么方法标定仪器时基线？（B ）A．水平定位法 B．深度定位法C．声程定位法 D．一次波法24、在中薄板焊缝斜探头探伤时，使用什么方法标定仪器时基线？（A ）A．水平定位法 B．深度定位法C．声程定位法 D．二次波法25、对圆柱形简体环缝探测时的缺陷定位应：（ A ）A．按平板对接焊缝方法 B．作曲面修正C．使用特殊探头 D．视具体情况而定采用各种方法26、在探测球形封头上焊缝中的横向缺陷时，缺陷定位应：（B ）A．按平板对接焊缝方法 B．作曲面修正C．使用特殊探头 D．视具体情况决定是否采用曲面修正27、在筒身外壁作曲面周向探伤时，缺陷的实际深度比按平板探伤时所得读数：（B ）A．大 B．小 C．相同 D．以上都可以28、在筒身内壁作曲面周向探伤时，所得缺陷的实际深度比按平板探伤时的读数：（A ）A．大 B．小 C．相同 D．以上都可以29、在筒身外壁作曲面周向探伤时，实际的缺陷前沿距离比按平板探伤时所得读数：（A ）A．大 B．小 C．相同 D．以上都可以30、在筒身内壁作曲面周向探伤时，实际的缺陷前沿距离比按平板探伤时所得读数：（B ）A．大 B．小 C．相同 D．以上都可以31、为保证易于探出垂直于焊缝表面的平面型缺陷，凹曲面周向斜探头探伤应选用（B ）A．小K值探头 B．大K值探头C．软保护膜探头 D．高频探头32、在锻件直探头探伤时可能定不准近侧面缺陷的位置，其原因是：（A ）A．侧面反射波带来干涉 B．探头太大，无法移至边缘C．频率太高 D．以上都不是33、在斜探头厚焊缝探伤时，为提高缺陷定位精度可采取措施是：（D ）A．提高探头声束指向性 B．校准仪器扫描线性C．提高探头前沿长度和K值测定精度 D．以上都对34、当量大的缺陷实际尺寸：（ A）A．一定大 B．不一定大C一定不大 D．等于当量尺寸35、当量小的缺陷实际尺寸：（ B）A．一定小 B．不一定小C一定不小 D．等于当量尺寸36、在超声探伤时，如果声束指向不与平面缺陷垂直，则缺陷尺寸一定时，缺陷表面越平滑反射回波越：（B ）A．大 B．小 C．无影响 D．不一定37、当声束指向不与平面缺陷垂直时，在一定范围内，缺陷尺寸越大，其反射回波强度越：（B ）A．大 B．小 C．无影响 D．不一定38、焊缝探伤中一般不宜选用较高频率是因为频率越高：（D ）A．探头及平面缺陷型缺陷指性向越强，缺陷方向不利就不易探出B．裂纹表面不光滑对回波强度影响越大C．杂波太多 D．AB都对39、厚度为600mm的铝试件，用直探头测得一回波的传播时间为165µ，若纵波s在铝中声速为6300m/s则此回波是：（C）A．底面回波 B．底面二次回波C．缺陷回波 D．迟到回波40、直探头纵波探伤时，工件上下表面不平行会产生：（A ）A．底面回波降低或消失 B．底面回波正常C．底面回波变宽 D．底面回波变窄41、直探头探测厚100mm和400mm的两平底面锻件，若后者探测面粗糙，与前者耦合差为5db，材质衰减均为0.01Db/mm（双程），今将前者底面回波调至满幅(100%)高，则后者的底面回波应是满幅度的：（C ）A．40％ B．20％ C．10% D．5％42、厚度均为400mm，但材质衰减不同的两个锻件，采用各自底面校正400/Φ2灵敏度进行分别探测，现两个锻件中均发现缺陷，且回波高度和缺陷声程均相同，则：（B ）A．两个缺陷当量相同 B．材质衰减大的锻件中缺陷当量小C．材质衰减小的锻件中缺陷当量小 D．以上都不对43、在脉冲反射法探伤中可根据什么判断缺陷的存在？（D ）A．缺陷回波 B．底波或参考回波的减弱或消失C．接收探头接收到的能量的减弱 D．AB都对44、在直接接触法直探头探伤时，底波消失的原因是：（D ）A．耦合不良 B．存在与声束不垂直的平面缺陷C．存在与始脉冲不能分开的近表面缺陷 D．以上都是45、在直探头探伤时，发现缺陷回波不高，但底波降低较大，则该缺陷可能是：（C ）A．与表面成较大角度的平面缺陷 B．反射条件很差的密集缺陷C．AB都对 D．AB都不对46、影响直接接触法耦合损耗的原因有：（D ）A．耦合层厚度，超声波在耦合介质中的波长及耦合介质声阻抗B．探头接触面介质声阻抗C．工件被探测面材料声阻抗D．以上都对47、被检工件晶粒粗大，通常会引起：（ D）A．草状回波增多 B．信噪比下降C．底波次数减少 D．以上全部48、为减少凹面探伤时的耦合损耗，通常采用以下方法：（D ）A．使用高声阻抗耦合剂 B．使用软保护膜探头C．使用较低频率和减少探头耦合面尺寸 D．以上都可以49、在平整．光洁表面上作直探头探伤是宜使用硬保护膜探头，因为这样：（B ）A．虽然耦合损耗大，但有利于减小工件中噪声B．脉冲窄，探测灵敏度高C．探头与仪器匹配较好D．以上都对50、应用有人工反射体的参考试块主要目的是：（A ）A．作为探测时的校准基准，并为评价工件中缺陷严重程度提供依据B．为探伤人员提供一种确定缺陷实际尺寸的工具C．为检出小于某一规定的参考反射体的所有缺陷提供保证D．提供一个能精确模拟某一临界尺寸自然缺陷的参考反射体51、下面那种参考反射体与入射声束角度无关：（ C）A．平底孔B．平行于探测面且垂直于声束的平底槽C．平行于探测面且垂直于声束的横通孔D．平行于探测面且垂直于声束的V型缺口52、测定材质衰减时所得结果除材料本身衰减外，还包括：（ D）A．声束扩散损失 B．耦合损耗C．工件几何形状影响 D．以上都是53、沿细长工件轴向探伤时，迟到波声程△X的计算公式是：（D ）AD.54、换能器尺寸不变而频率提高时：（C ）A．横向分辨力降低 B．声束扩散角增大C．近场区增大 D．指向性变钝55、在确定缺陷当量时，通常在获得缺陷的最高回波时加以测定，这是因为：（D ）A．只有当声束投射到整个缺陷发射面上才能得到反射回波最大值B．只有当声束沿中心轴线投射到缺陷中心才能得到反射回波最大值C．只有当声束垂直投射到工件内缺陷的反射面上才能得到反射回波最大值D．人为地将缺陷信号的最高回波规定为测定基准56、考虑灵敏度补偿的理由是：（D ）A．被检工件厚度太大 B．工件底面与探测面不平行C．耦合剂有较大声能损耗 D．工件与试块材质，表面光洁度有差异57、探测粗糙表面的工件时，为提高声能传递，应选用：（C ）A．声阻抗小且粘度大的耦合剂 B．声阻抗小且粘度小的耦合剂C．声阻抗大且粘度大的耦合剂 D．以上都不是58、超声容易探测到的缺陷尺寸一般不小于：（A ）A．波长的一半 B．一个波长C．四分之一波长 D．若干个波长59、与探测面垂直的内部平滑缺陷，最有效的探测方法是：（C ）A．单斜探头法 B．单直探头法C．双斜探头前后串列法 D．分割式双直探头法60、探测距离均为100mm的底面，用同样规格直探头以相同灵敏度探测时，下列哪种底面回波最高、（C ）A．与探测面平行的大平底面B．R200的凹圆柱底面C．R200的凹球底面D．R200的凸圆柱底面61、锻件探伤中，荧光屏上出现“林状波”时，是由于（B ）A．工件中有大面积倾斜缺陷 B．工件材料晶粒粗大C．工件中有密集缺陷 D．以上全部62、下面有关“幻象波”的叙述哪点是不正确的（C ）A．幻象回波通常在锻件探伤中出现B．幻象波会在扫描线上连续移动C．幻象波只可能出现在一次底波前D．降低重复频率，可消除幻象波63、下面有关610反射波的说法，哪一点是错误的？（ C）A．产生610反射时，纵波入射角与横波反射角之和为900B．产生610反射时，纵波入射角为610横波反射角为290C．产生610反射时，横波入射角为290纵波反射角为610D．产生610反射时，其声程是恒定的64、长轴类锻件从断面作轴向探测时，容易出现的非缺陷回波是（ D）A．三角反射波 B．61反射波C．轮廓回波 D．迟到波65、方形锻件垂直法探伤时，荧光屏上出现一游动缺陷回波，其波幅较低但底波降低很大、该缺陷取向可能是（C ）A．平行且靠近探测面 B．与声束方向平行C．与探测面成较大角度 D．平行且靠近底面66、缺陷反射声压的大小取决于：（D ）A．缺陷反射面大小 B．缺陷性质C．缺陷取向 D．以上全部三、问答题1、何谓缺陷定量？简述缺陷定量方法有几种？答：超声波探伤中，确定工件中缺陷大小和数量，称为缺陷定量。

超声检测第一、二章习题一、是非判断题（正确的打O，错误的打×）1、波动的过程中能量传播是靠相邻两质点的相互碰撞来完成的。

（×）2、由于机械波是由机械振动产生的，所以波长等于振幅。

（×）3、物体作谐振动时，在平衡位置的势能为零。

（O ）4、一般固体介质中的声速随温度升高而增大。

（×）5、由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

（O ）6、超声波扩散衰减的大小与介质无关。

（O ）7、超声波的频率越高，传播速度越快。

（×）8、介质能传播横波和表面波的必要条件是介质具有切变弹性横量。

（O ）9、在同种固体材料中，纵波、横波声速之比为常数。

（O ）10、在超声波传播方向上，单位面积，单位时间通过的超声能量叫声强。

（×）11、超声波的能量远大于声波的能量，1M Hz 的超声波的能量相当于1K Hz声波能量的100万倍。

（O ）12、材料的声阻越大，超声波传播时衰减越大。

（×）13、平面波垂直入射到界面上，入射能量等于透射能量与反射能量之和。

（O ）14、超声波垂直入射到平界面时，声强反射率与声强透射率之和等于1。

（O ）15、超声波垂直入射到异质界面时，当底面全反射时，声压往复透射率与声强透射率在数值上相等。

（O ）16、当钢中的气隙（如裂纹）厚度一定时，超声波频率增加，反射波高也随着增加。

（O ）17、超声波倾斜入射到异质界面时，同种波型的反射角等于折射角。

（×）18、超声波入射至钢/水界面时，第一临界角约为14.5°。

（×）19、横波斜入射至钢/空气界面时，入射角在30°左右时，横波声压反射率最低。

（O ）20、超声波入射到C1<C2的凹曲面时，其透过波发散。

（×）21、超声平面波不存在材质衰减。

（×）22、对同一个直探头来说，在钢中的近场长度比在水中的近场长度大。

最新版卫生高级职称《超声医学》考试题库及答案一、A1/A2型题1.人体组织与体液中，下列哪种最能使声衰减程度加重( )A.胆汁B.血液C.脂肪D.胶原纤维E.钙质正确答案：E2.下列哪一项不属于卵巢非赘生性囊肿( )A.滤泡囊肿B.多囊卵巢C.黄体血肿D.未成熟卵泡E.黄素囊肿正确答案：D3.观察不同器官和部位彩色多普勒血流信号，何项选择不妥( )A.心脏、大血管选用2.5MHz探头B.成人肝内门静脉：3.5MHzC.乳房：7～10MHzD.甲状腺：7MHzE.周围血管：2.5～3.5MHz正确答案：E4.以下属于后腹膜脏器的是( )A.胆囊B.子宫C.肾脏D.十二指肠上部E.胃正确答案：C5.下列哪支血管不参与构成门静脉左支“工”字形结构( )A.门静脉主干的下段B.门静脉左外侧叶上段支C.门静脉左内侧叶支D.门静脉左外侧叶下段支E.门静脉左支矢状部正确答案：A6.正常卵黄囊的超声测值是( )A.2.0mm×5.6mmB.5.7mm×7.8mmC.7.9mm×11mmD.11mm×15mmE.15mm×20mm7.患者女性，34岁，孕32周，即往有两次流产史，现无痛性阴道流血1天.超声检查可见胎盘下缘部分覆盖宫颈内口。

正确的诊断是( )A.胎盘早剥B.低置胎盘C.完全性前置胎盘D.部分性前置胎盘E.边缘性前置胎盘正确答案：D8.患者男性，16岁，以呼吸困难和乏力就诊。

体征有颈静脉怒张，肝肿大，腹水，下肢浮肿。

听诊无杂音。

超声示双房明显扩大，心包增厚，回声增强，有钙化点，下腔静脉增宽，最可能的诊断( )A.冠心病心衰B.缩窄性心包炎C.扩张型心肌病D.限制型心肌病E.肥厚型心肌病正确答案：B9.患者男性，45岁。

因左上腹及锁骨上淋巴结肿大就诊，经淋巴结活检确诊为非霍奇金淋巴瘤，超声见脾脏增大，内可见小而弥漫的低回声小结节，最可能的诊断是( )A.脾血管瘤B.脾梗死C.脾脏恶性淋巴瘤D.脾血管内皮肉瘤E.脾错构瘤正确答案：C10.脊髓脊膜膨出的声像图表现，不正确的是( )A.在脊柱裂发生部位可见囊状物膨出B.囊状膨出物表面无皮肤覆盖C.可合并羊水过多D.膨出的囊性包块内可见多条纤细光带E.膨出包块的液性成为脑脊液正确答案：B11.以下哪种病变属于动脉导管未闭( )A.主动脉与主肺动脉之间的缺损B.降主动脉峡部与右肺动脉之间的异常管道C.升主动脉峡部与左肺动脉之间的异常管道D.降主动脉峡部与主肺动脉之间的异常管道E.右锁骨下动脉近端与右肺动脉近端之间的异常管道正确答案：D12.超声波在人体组织传播过程中的衰减与下列哪项无关( )A.运动目标使超声波产生频移B.声能转换成热能被吸收C.声束在传播中逐渐扩散D.超声波被不同声阻抗界面反射E.超声波被介质散射正确答案：A13.患者女性，56岁，无明显不适。

超声检测计算公式及习题.(总20页) -本页仅作为预览文档封面，使用时请删除本页-超声检测公式及计算题* 铝（Al ）的纵波声速为6300m/s ，横波声速为3100m/s 。

试计算2MHz 声波在铝中的纵、横波波长。

fcλλf c =→=解：* 甘油的密度为1270kg/m 3，纵波声速为1900m/s ，计算其声阻抗。

c z ρ=解：5P20×10K2探头，楔块中声速C L1=2700m/s ，钢中声速C L2=5900m/s ，C S2=3200m/s ，求探头入射角为多少度s 2l1C s inβC s inαtgβK =--=解：已知钢中C S 钢=3200m/s ，某硬质合金中，C S 硬=4000m/s ，铝中C S 铝=3080m/s ，求用探测钢的横波斜探头探测硬质合金和铝时的实际K 值为多少）（）（mm f C mm f C S S L L 55.110210310015.31021063006363=⨯⨯===⨯⨯==λλsm kg c Z ⋅⨯≈⨯==26/104.219001270ρ012112101149)4.63sin 32002700(sin sin sin sin sin 4.632≈⨯=⋅=→====----）（βαβαβS L S L C CC C tg K tgs 2l1C s inβC s inα=解：* 示波屏上有A 、B 、C 三个波，其中A 波高为满刻度的80%，B 波为50%，C 波为20%。

①、设A 波为基准（0dB ），则B 、C 波各为多少dB ②、设B 波为基准（10dB ），则A 、C 波各为多少dB ③、设C 波为基准（-8dB ），则A 、B 波各为多少dB铝铝硬硬钢钢有钢有在钢中，，楔块中声速为设入射角为S S 01-1-L sin C sin sin sin 451.0tg K C C C C tg S L βββαβα======0.942.442.4)45sin 32303080(sin sin C (sin sin C sin sin sin 8.11.611.61)45sin 32304000(sin sin C (sin 0001S 1S S 0001S 1====⨯=⋅========⨯=⋅=----tg tg K C C C C tg tg K C S S L S 铝铝钢钢铝铝铝铝硬硬钢钢有硬硬钢钢硬硬））ββββββαβββ21H H 20lgΔ=解：* 示波屏上有一波高为满刻度的100%，但不饱和。
