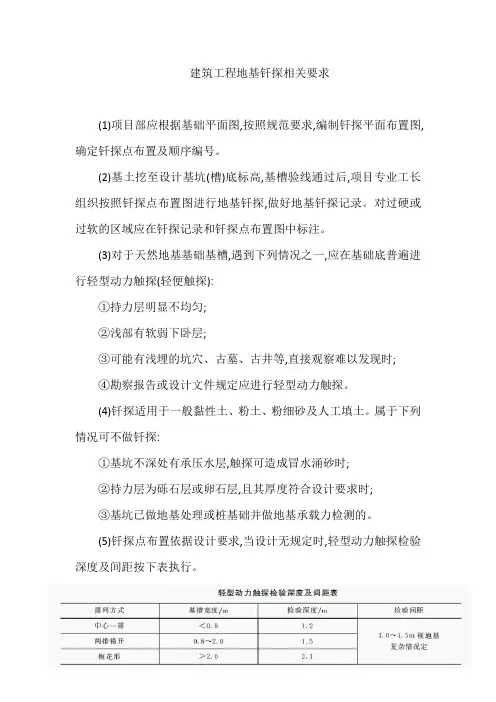

建筑工程地基钎探相关要求
(1)项目部应根据基础平面图,按照规范要求,编制钎探平面布置图,确定钎探点布置及顺序编号。

(2)基土挖至设计基坑(槽)底标高,基槽验线通过后,项目专业工长组织按照钎探点布置图进行地基钎探,做好地基钎探记录。

对过硬或过软的区域应在钎探记录和钎探点布置图中标注。

(3)对于天然地基基础基槽,遇到下列情况之一,应在基础底普遍进行轻型动力触探(轻便触探):
①持力层明显不均匀;
②浅部有软弱下卧层;
③可能有浅埋的坑穴、古墓、古井等,直接观察难以发现时;
④勘察报告或设计文件规定应进行轻型动力触探。

(4)钎探适用于一般黏性土、粉土、粉细砂及人工填土。

属于下列情况可不做钎探:
①基坑不深处有承压水层,触探可造成冒水涌砂时;
②持力层为砾石层或卵石层,且其厚度符合设计要求时;
③基坑已做地基处理或桩基础并做地基承载力检测的。

(5)钎探点布置依据设计要求,当设计无规定时,轻型动力触探检验深度及间距按下表执行。

(6)现场钎探可能并不是按照钎探点顺序进行钎探,此时原始钎探
记录顺序会比较乱,可以重新整理抄录。

(7)备注钎探过程中发现异常的,应在备注栏中注明。

(8)基槽(坑)局部进行处理的,应将处理范围标注在钎探点平面图上,与地基处理记录和地基处理洽商的内容相一致。

(9)本表由施工单位填报,监理单位、施工单位各存一份。

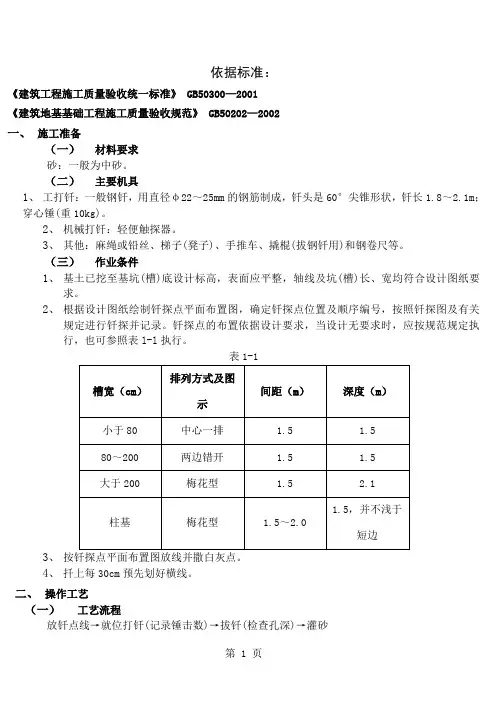

依据标准：《建筑工程施工质量验收统一标准》 GB50300—2001《建筑地基基础工程施工质量验收规范》 GB50202—2002一、施工准备（一）材料要求砂：一般为中砂。

（二）主要机具1、工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头是60°尖锥形状，钎长1.8～2.1m；穿心锤(重10kg)。

2、机械打钎：轻便触探器。

3、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。

（三）作业条件1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。

2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。

钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。

表1-13、按钎探点平面布置图放线并撒白灰点。

4、扦上每30cm预先划好横线。

二、操作工艺（一）工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂（二）施工方法和技术要求1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。

3、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。

钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。

拔出后用砖盖孔。

5、移位：将触探器搬到下一孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋棒捣实一次。

7、整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。

钎探中若有异常情况，要写在备注栏内。

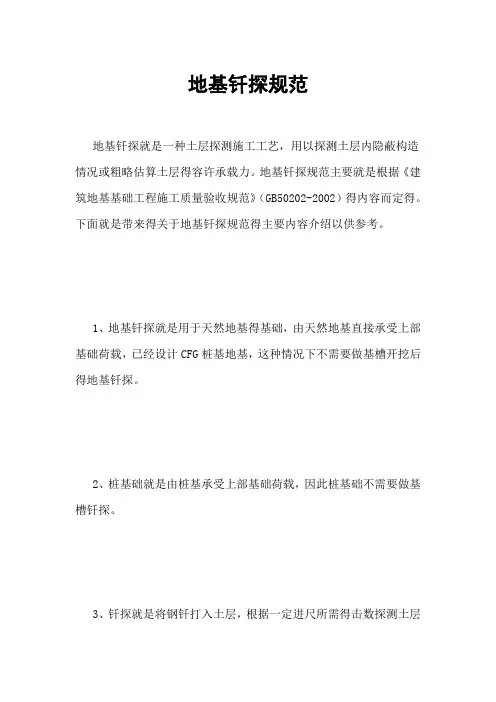

地基钎探规范地基钎探就是一种土层探测施工工艺，用以探测土层内隐蔽构造情况或粗略估算土层得容许承载力。

地基钎探规范主要就是根据《建筑地基基础工程施工质量验收规范》（GB50202-2002）得内容而定得。

下面就是带来得关于地基钎探规范得主要内容介绍以供参考。

1、地基钎探就是用于天然地基得基础，由天然地基直接承受上部基础荷载，已经设计CFG桩基地基，这种情况下不需要做基槽开挖后得地基钎探。

2、桩基础就是由桩基承受上部基础荷载，因此桩基础不需要做基槽钎探。

3、钎探就是将钢钎打入土层，根据一定进尺所需得击数探测土层情况或粗略估计土层得容许承载力得一种简易得探测方法。

这种方法适用于建筑物或构筑物得基础、坑（槽）底基土质量钎探检查。

4、遇到下列情况之一时，应在基坑底普遍进行钎探：（1）持力层明显不均匀；（2 ）浅部有软弱下卧层；（3 ）有浅埋得坑穴、古墓、古井等，直接观察难以发现时；（4）勘察报告或设计文件规定应进行轻型动力触探时。

5、遇到下列情况之一时，可不进行钎探：（1）基坑不深处有承压水层，触探可造成冒水涌砂时；（2）持力层为砾石层或卵石层，且其厚度符合设计要求时。

显然，基岩、以建筑垃圾为主得杂填土也可不进行钎探。

6、与基础类型没太大关系，关键还就是之前得地勘报告以及开完之后会同甲方、监理、设计、地勘单位共同进行得验槽工作。

验槽时候，当发现基槽平面土质显著不均匀，或局部存在古井、菜窖、坟穴、河沟等不良地基，可用钎探查明其平面范围与深度。

所以您得问题要瞧实际情况。

按照地基钎探规范，标准做法，伐板基础应该满地布孔，探孔梅花状分布，孔距不大于1、5M。

也必须做好钎探记录并绘制钎探平面图，标明每个探孔深度，语探孔一览表中。

已备验槽时参考处理。

探孔验收完毕要用灰土或粗砂将其回填。

钎探得间距与深度一般根据基槽得宽度来确定：基槽宽小于80cm，中心一排布置，间距1、5m，深度1、5m；基槽宽80~200cm，两排交错布置，间距1、5m，深度1、5m；基槽宽大于200cm，梅花形布置，间距1、5m，深度2m；柱基，梅花形布置，间距1、5~2m，深度不小于1、5m且不浅于柱基短边。

地基土钎探检查工艺标准1适用范围本标准适用于建筑工程中建筑物、构筑物的基础、坑（槽）底土质的钎探检查。

2施工准备2.1材料中砂、粗砂，用于填孔。

2.2机具设备2.2.1轻便触探器：穿心锤质量10kg，锥头直径40mm，锥角60°，触探杆直径25mm，长度1.8～2.5m。

2.2.2其他：麻绳或铅丝、凳子、手推车、钎杆夹具、撬棍和钢卷尺等。

2.3作业条件2.3.1基坑（槽）已挖至基底设计标高，土层符合设计要求，表面平整，无虚土，坑（槽）位置及其长、宽均符合设计图纸要求。

2.3.2夜间作业时，现场应有足够的照明设施。

2.4技术准备2.4.1按设计要求布设钎探孔位平面布置图，并对钎探孔位进行编号。

当采用轻型动力触探进行基槽检验时，检验深度及间距按表2.4.1执行。

表2.4.1轻型动力触探检验深度及间距（m）2.4.2安排钎探顺序，防止错打或漏打。

2.4.3钎杆上预先标好300mm横线。

3操作工艺3.1工艺流程3.2操作方法3.2.1放钎探孔位：按钎探孔平面布置图放线，孔位钉上小木桩或撒上白灰点。

3.2.2就位打钎：将触探杆尖对准孔位，再把穿心锤套在触探杆上，扶正触探杆，拉起穿心锤，使其自由下落，落距为500mm，把触探杆垂直打入土层中。

3.2.3记录锤击次数：钎杆每打入土层300mm时，记录一次锤击数。

钎探深度应符合设计要求，如设计无要求时，一般按表2.4.1执行。

3.2.4用麻绳和橇棍拔钎，钎杆拔出后，将孔盖上。

3.2.5移位：将触探器移到下一孔位，继续钎探。

3.2.6灌砂回填：打完的钎孔，经过检查孔深与记录无误后，即可进行灌砂。

灌砂时，每填入300mm左右可用木棍或钢筋棒捣实一次，直到填满。

3.2.7整理记录：按钎探孔的编号，将每个孔的锤击数填入记录表格内。

字迹要清楚，再经过打钎人员和技术人员签字后归档。

3.3季节性施工3.3.1基底受雨后，不能立即进行钎探。

3.3.2在冬季钎探时，应用保温材料覆盖基底。

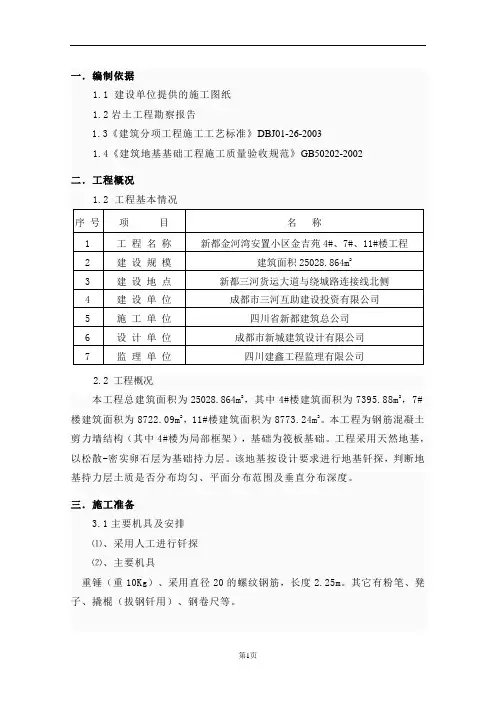

一．编制依据1.1 建设单位提供的施工图纸1.2岩土工程勘察报告1.3《建筑分项工程施工工艺标准》DBJ01-26-20031.4《建筑地基基础工程施工质量验收规范》GB50202-2002二．工程概况1.2 工程基本情况序号项目名称1 工程名称新都金河湾安置小区金吉苑4#、7#、11#楼工程2 建设规模建筑面积25028.864m23 建设地点新都三河货运大道与绕城路连接线北侧4 建设单位成都市三河互助建设投资有限公司5 施工单位四川省新都建筑总公司6 设计单位成都市新城建筑设计有限公司7 监理单位四川建鑫工程监理有限公司2.2 工程概况本工程总建筑面积为25028.864m2，其中4#楼建筑面积为7395.88m2，7#楼建筑面积为8722.09m2，11#楼建筑面积为8773.24m2。

本工程为钢筋混凝土剪力墙结构（其中4#楼为局部框架），基础为筏板基础。

工程采用天然地基，以松散-密实卵石层为基础持力层。

该地基按设计要求进行地基钎探，判断地基持力层土质是否分布均匀、平面分布范围及垂直分布深度。

三．施工准备3.1主要机具及安排⑴、采用人工进行钎探⑵、主要机具重锤（重10Kg）、采用直径20的螺纹钢筋，长度2.25m。

其它有粉笔、凳子、撬棍（拔钢钎用）、钢卷尺等。

3.2作业条件⑴基土已挖至设计基槽底标高，表面应平整，轴线及槽宽、长均符合设计图纸要求。

⑵根据设计图纸绘制钎探孔位平面布置图。

⑶要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置放线。

⑷对于筏板基础要全部钎探，其它无基础部位无需钎探。

⑸钎探孔位平面布置图放线并撒白灰点。

⑹钎杆自下而上每隔100mm做一刻痕。

⑺钎探孔的排列方式采用网格型排列方式，间距4m，孔深2m。

（参见地基质量验收规范表A.2.4确定）⑻夜间施工时，应有足够的照明设施，并要合理地安排打钎顺序，防止错打或漏打。

⑼钎探点布置到位后，相关栋号负责人或工长、质量检查人员验收合格；报监理单位现场查验后，即可进行钎探作业。

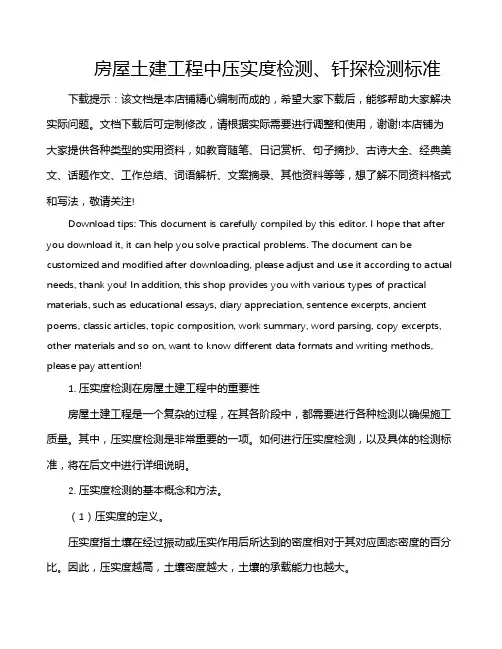

房屋土建工程中压实度检测、钎探检测标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 压实度检测在房屋土建工程中的重要性房屋土建工程是一个复杂的过程，在其各阶段中，都需要进行各种检测以确保施工质量。

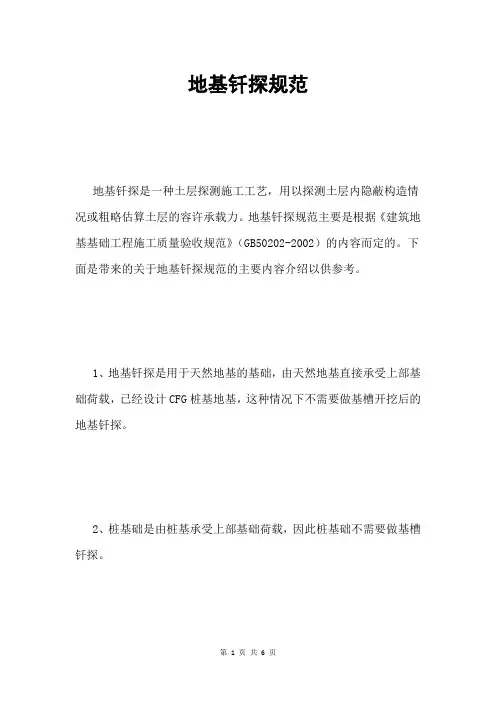

地基钎探规范地基钎探是一种土层探测施工工艺，用以探测土层内隐蔽构造情况或粗略估算土层的容许承载力。

地基钎探规范主要是根据《建筑地基基础工程施工质量验收规范》（GB50202-2002）的内容而定的。

下面是带来的关于地基钎探规范的主要内容介绍以供参考。

1、地基钎探是用于天然地基的基础，由天然地基直接承受上部基础荷载，已经设计CFG桩基地基，这种情况下不需要做基槽开挖后的地基钎探。

2、桩基础是由桩基承受上部基础荷载，因此桩基础不需要做基槽钎探。

3、钎探是将钢钎打入土层，根据一定进尺所需的击数探测土层情况或粗略估计土层的容许承载力的一种简易的探测方法。

这种方法适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

4、遇到下列情况之一时，应在基坑底普遍进行钎探：（1）持力层明显不均匀；（2 ）浅部有软弱下卧层；（3 ）有浅埋的坑穴、古墓、古井等，直接观察难以发现时；（4）勘察报告或设计文件规定应进行轻型动力触探时。

5、遇到下列情况之一时，可不进行钎探：（1）基坑不深处有承压水层，触探可造成冒水涌砂时；（2）持力层为砾石层或卵石层，且其厚度符合设计要求时。

显然，基岩、以建筑垃圾为主的杂填土也可不进行钎探。

6、和基础类型没太大关系，关键还是之前的地勘报告以及开完之后会同甲方、监理、设计、地勘单位共同进行的验槽工作。

验槽时候，当发现基槽平面土质显著不均匀，或局部存在古井、菜窖、坟穴、河沟等不良地基，可用钎探查明其平面范围与深度。

所以你的问题要看实际情况。

按照地基钎探规范，标准做法，伐板基础应该满地布孔，探孔梅花状分布，孔距不大于1.5M。

也必须做好钎探记录并绘制钎探平面图，标明每个探孔深度，语探孔一览表中。

已备验槽时参考处理。

探孔验收完毕要用灰土或粗砂将其回填。

钎探的间距与深度一般根据基槽的宽度来确定：基槽宽小于80cm，中心一排布置，间距1.5m，深度1.5m；基槽宽80~200cm，两排交错布置，间距1.5m，深度1.5m；基槽宽大于200cm，梅花形布置，间距1.5m，深度2m；柱基，梅花形布置，间距1.5~2m，深度不小于1.5m且不浅于柱基短边。

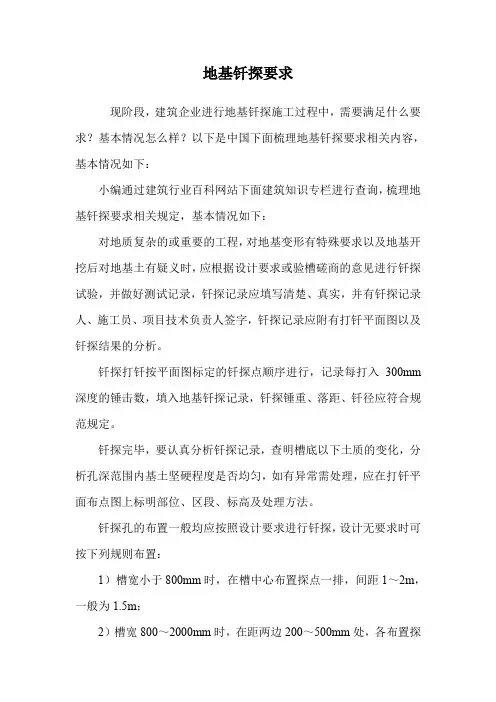

地基钎探要求现阶段，建筑企业进行地基钎探施工过程中，需要满足什么要求？基本情况怎么样？以下是中国下面梳理地基钎探要求相关内容，基本情况如下：小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理地基钎探要求相关规定，基本情况如下：对地质复杂的或重要的工程，对地基变形有特殊要求以及地基开挖后对地基土有疑义时，应根据设计要求或验槽磋商的意见进行钎探试验，并做好测试记录，钎探记录应填写清楚、真实，并有钎探记录人、施工员、项目技术负责人签字，钎探记录应附有打钎平面图以及钎探结果的分析。

钎探打钎按平面图标定的钎探点顺序进行，记录每打入300mm 深度的锤击数，填入地基钎探记录，钎探锤重、落距、钎径应符合规范规定。

钎探完毕，要认真分析钎探记录，查明槽底以下土质的变化，分析孔深范围内基土坚硬程度是否均匀，如有异常需处理，应在打钎平面布点图上标明部位、区段、标高及处理方法。

钎探孔的布置一般均应按照设计要求进行钎探，设计无要求时可按下列规则布置：1）槽宽小于800mm时，在槽中心布置探点一排，间距1～2m，一般为1.5m；2）槽宽800～2000mm时，在距两边200～500mm处，各布置探点一排，间距1～2m，一般为1.5m；3）槽宽2000mm以上时，应在槽中心及两槽边200～500mm处，各布置探点一排，每排探点间距1～2m，一般为1.5m，3排成梅花形布置；4）矩形基础：按梅花形布置，纵向和横向探点间距均为1～2m，一般为1.5m，较小基础至少应在四角及中心各布置1个探点。

钎探的钎距和深度应符合设计要求，设计无要求时应按规范的要求进行，矩形基础应等于或大于1.5m，一般不小于1.8m，并不小于短边长度，也不宜大于3m。

如土质情况复杂可适当减少钎距和加深钎探深度，钎距纵横两个方向的间距应不大于1.5m。

钎探应绘图编号，按编号顺序进行击打，打钎人员应固定。

结果填入钎探平面布点图，发现地质条件不符合设计要求时，应会同设计、勘察人员确定处理方案。

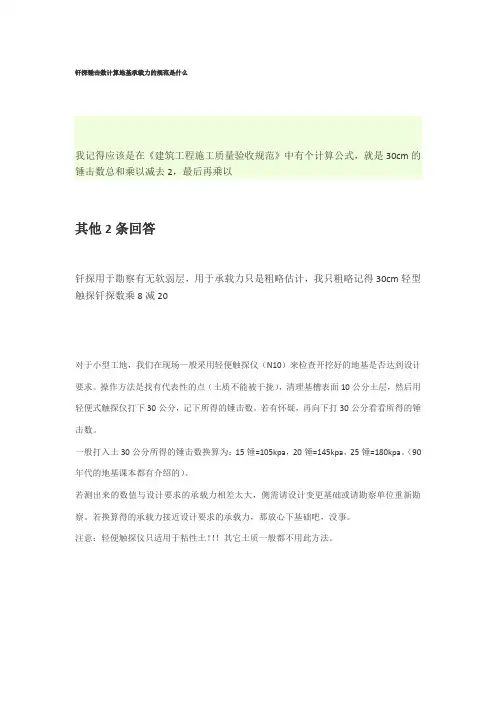

钎探锤击数计算地基承载力的规范是什么
我记得应该是在《建筑工程施工质量验收规范》中有个计算公式，就是30cm的锤击数总和乘以减去2，最后再乘以
其他2条回答
钎探用于勘察有无软弱层，用于承载力只是粗略估计，我只粗略记得30cm轻型触探钎探数乘8减20
对于小型工地，我们在现场一般采用轻便触探仪（N10）来检查开挖好的地基是否达到设计要求。

操作方法是找有代表性的点（土质不能被干拢），清理基槽表面10公分土层，然后用轻便式触探仪打下30公分，记下所得的锤击数。

若有怀疑，再向下打30公分看看所得的锤击数。

一般打入土30公分所得的锤击数换算为：15锤=105kpa，20锤=145kpa，25锤=180kpa。

（90年代的地基课本都有介绍的）。

若测出来的数值与设计要求的承载力相差太大，侧需请设计变更基础或请勘察单位重新勘察。

若换算得的承载力接近设计要求的承载力，那放心下基础吧，没事。

注意：轻便触探仪只适用于粘性土！！！其它土质一般都不用此方法。

《建筑地基基础工程施工质量验收标准》GB50202-2018修编后的变化及解析引言：标准编制组经广泛调查研究和认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，依据《建筑工程施工质量验收统一标准》（GB 50300-2013），修订了《建筑地基基础工程施工质量验收规范》（GB50202-2002）。

经笔者总结其主要变化体现在以下几点：1. 完善了验收的基本规定，增加了验收时应提交的资料、验收程序、验收内容及评价标准的规定；2. 强制性条文原来旧规范有7条，新标准仅为1条；3. 细化了验槽的程序与要求；4. 调整了分部分项工程，引入了新技术、新工艺，增加了特殊土地基基础、地下水控制和边坡等工程的验收规定；5. 引入了《建筑工程施工质量验收统一标准》（GB 50300-2013）中的科学抽样方法；6. 修改了数据格式及要求，删除了原规范中与具体验收内容不协调的规定。

一、完善了验收的基本规定，增加了验收时应提交的资料、验收程序、验收内容及评价标准的规定1.地基基础工程施工质量验收应符合下列规定：（1）地基基础工程施工质量应符合验收规定的要求；（2）质量验收的程序应符合验收规定的要求；（3）工程质量的验收应在施工单位自行检查评定合格的基础上进行；（4）质量验收应进行分部、分项工程验收；（5）质量验收应按主控项目和一般项目验收。

解析：本条文规定了地基与基础分部的验收内容、标准及程序。

我们需要注意的是在《建筑工程施工质量验收统一标准》（GB 50300-2013）第六章“建筑工程质量验收的组织和程序”中和《建筑地基基础工程施工质量验收标准》（GB50202-2018）的“基本规定”中均未提及子分部工程验收的程序和要求，即从国标规则层面并没有强制要求相关参建单位进行子分部工程验收。

从验收逻辑来说，相关参建单位进行了检验批验收，分项工程验收和分部工程验收就已经能够满足相关验收内容的需要了，笔者建议实际工作中可以弱化或者取消子分部验收的程序和要求。

地基钎探验槽及地基处理方案地基钎探、验槽及地基处理方案一、地基验槽程序基础土石方开挖至基础垫层底标高后，对照地质勘察单位编制的中新公园大道地质勘察报告，在每一工程地质剖面中标注坑底标高线，核查基础底部的实际地质状况是否与地勘资料相符，并钎探判断坑底地质是否满足持力层的地基要求，以地勘报告和钎探数据会同地勘、设计、监理、业主、施工和质监单位等相关进行地基验槽。

二、钎探在基土开挖至基底设计标高，表面平整，轴线及坑（槽）宽、长符合设计图纸要求后，应对基坑（槽）进行钎探检测，记录钎探检测数据，检查坑（槽）底基土质量，为下一步地基验槽提供依据。

1、钎探孔位布置：每一独立柱基布置一个钎探点，联合基础设置两个钎探点，筏板基础按纵横间距5米梅花型布置（钎探点布置详见附图），以确保上部集中荷载传至地基处的地质情况被真实掌握。

2、钎探准备(1)测放钎探点位：按钎探点位布置图在坑（槽）底测放钎探点并用石灰标记。

(2)钎探用工具：钢钎由18钢筋制成，每根长1.8m，钎头呈30度尖锥形状，其上每30cm用红油漆分段标记；锤击钢钎用10磅大锤；另配钢卷尺、凳子、手推车、撬棍、记录表格等。

3、打钎作业：采用人工打钎，在钎探位置将钎尖对准孔位，一人扶正钢钎，一人站于操作凳上用8磅大锤锤击钢钎的顶端，锤举高度一般为5070cm，将钢钎垂直打入土层中。

钎杆每打入土层30cm时，记录一次锤击数，填探写钎记录。

进行打钎作业时，请监理及建设单位工程师现场监督。

4、钎探深度为1.5m,但当最后20击钢钎进尺深度小于50mm时地基承载力满足要求，停止钎探。

5、由于钢钎击入后无法拔除，所以考虑在垫层浇筑后切除钢钎外露部分。

6、数据整理将钎探点绘制成图并依次编号，将每个钎探点每打入30cm深度的锤击次数和最后20击进尺深度填入统一表格内，字迹清楚，经过技术负责人、质量检查员、打钎人员签字后归档。

7、应注意的事项(1)基土受雨后，不得进行钎探。

(2)钎探深度必须符合要求，锤击数记录准确，不得做假。

交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎（轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋,长度1.5～1.8m。

其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等.三、作业条件1、基土已挖至设计基坑底标高,表面应平整，轴线及坑宽符合设计图纸要求.2、根据设计图纸绘制钎探孔位平面布置图。

3、按钎探孔位平面布置图放线并撒白灰点.4、杆上预先划好30cm横线.5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2。

0米。

四、操作工艺工艺流程确定打钎顺序——就位打钎-—记录锤击数-—整理记录—-拔钎盖孔——检查孔深—-灌砂1、钎探孔位置平面布置图放线,孔位钉上小木桩或洒上白灰点。

2、将触探杆尖对准孔位，再把穿心锤套在钎杆上,扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm,把触探杆竖直打入土层中。

3、记录锤击数。

钎杆每打入土层30cm，记录一次锤击数。

按地基钎探记录执行。

4、拔钎:用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出,拔除后用砖盖孔。

5、移位:将触探杆搬到下一个孔位，以便继续打钎。

6、灌砂：打完的钎孔,经过质检人员和工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋捣实一次。

7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档.8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开,以免基土受冻。

五、质量要求1、钎探深度必须符合要求,锤击数记录准确,不得作假钎。

2、钎位基本准确,钎孔不得遗漏；钎孔灌砂应密实。

六、成品保护钎探完毕后，应作好标记，保护好钎孔,未经质量检查、有关工长复验，不得堵塞或灌砂。

七、应注意的质量问题：1、基土受雨后不得钎探.2、如打钎进行不下去时,应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
