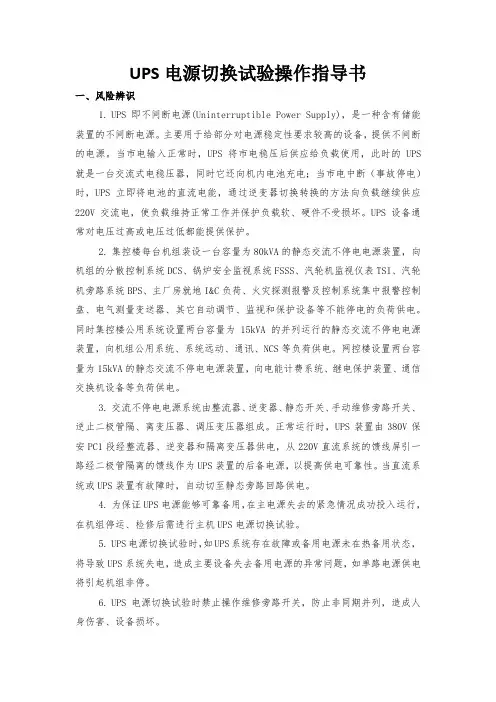

UPS电源切换试验操作指导书一、风险辨识1.UPS即不间断电源(Uninterruptible Power Supply),是一种含有储能装置的不间断电源。
主要用于给部分对电源稳定性要求较高的设备,提供不间断的电源。
当市电输入正常时,UPS 将市电稳压后供应给负载使用,此时的UPS 就是一台交流式电稳压器,同时它还向机内电池充电;当市电中断(事故停电)时,UPS立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
2.集控楼每台机组装设一台容量为80kVA的静态交流不停电电源装置,向机组的分散控制系统DCS、锅炉安全监视系统FSSS、汽轮机监视仪表TSI、汽轮机旁路系统BPS、主厂房就地I&C负荷、火灾探测报警及控制系统集中报警控制盘、电气测量变送器、其它自动调节、监视和保护设备等不能停电的负荷供电。
同时集控楼公用系统设置两台容量为15kVA的并列运行的静态交流不停电电源装置,向机组公用系统、系统远动、通讯、NCS等负荷供电。
网控楼设置两台容量为15kVA的静态交流不停电电源装置,向电能计费系统、继电保护装置、通信交换机设备等负荷供电。
3.交流不停电电源系统由整流器、逆变器、静态开关、手动维修旁路开关、逆止二极管隔、离变压器、调压变压器组成。
正常运行时,UPS装置由380V保安PC1段经整流器、逆变器和隔离变压器供电,从220V直流系统的馈线屏引一路经二极管隔离的馈线作为UPS装置的后备电源,以提高供电可靠性。
当直流系统或UPS装置有故障时,自动切至静态旁路回路供电。
4.为保证UPS电源能够可靠备用,在主电源失去的紧急情况成功投入运行,在机组停运、检修后需进行主机UPS电源切换试验。
5.UPS电源切换试验时,如UPS系统存在故障或备用电源未在热备用状态,将导致UPS系统失电,造成主要设备失去备用电源的异常问题,如单路电源供电将引起机组非停。
不间断电源测试的方法测试UPS的主要目的是鉴定UPS的实际技术指标能否满足使用要求。
UPS的测试一般包括动态测试和稳态测试两类。
稳态测试是在空载、50%额定负载以及100%额定负载条件下,测试输入、输出端的各相电压、线电压、空载损耗、功率因数、效率、输出电压波形、失真度及输出电压的频率等。
动态测试一般是在负载突变(一般选择负载由0%—100%和由100%-0%)时,测试UPS输出电压波形的变化,以检验UPS的动态特性和能量反馈通路。
工具/原料电源扰动分析仪、存储示波器、调压器、失真度测量仪、负载、万用表步骤/方法(一)动态测试;突加或突减负载的测试先用“电源扰动分析仪”测量空载、稳态时的相电压与频率,然后突加负载由0%至100%或突减负载由100%至0%,若UPS输出瞬变电压在-8%-+10%之间(可依具体机型的该项指标而定),且在20ms内恢复到稳态,则此UPS该项指标合格;若UPS 输出瞬变电压超出此范围时,就会产生较大的浪涌电流,无论对负载还是对UPS本身都是极为不利的,则该种UPS就不宜选用。
;转换特性测试此项主要测试由逆变器供电转换到市电供电或由市电供电转换到逆变器供电时的转换特性。
测试时需有存储示波器和能模拟市电变化的调压器。
转换试验要在100%负载下进行,特别是由市电转换到UPS上时,相当于UPS的逆变器突然加载,输出波形可能在1~2周期内有±10%的变化。
切换时间就是负载的断电时间。
此项测试是检测转换时供电有无断点,如有断点,且断点超过20ms就会造成信号丢失。
在线式UPS一般不会有断点,但其波形幅值会有瞬时变化,要求在半周期内消失。
另外,因为UPS在市电正常时,逆变器工作频率是跟踪市电频率的,一旦市电中断,逆变器频率完全由控制电路的本机振荡器来控制,这一突然变化是随机性的,它与市电中断前的瞬间状态和本机振荡器的状态有关,这种频率控制的瞬态变化,可能造成输出频率变化达30%,很多负载无法适应这一变化。

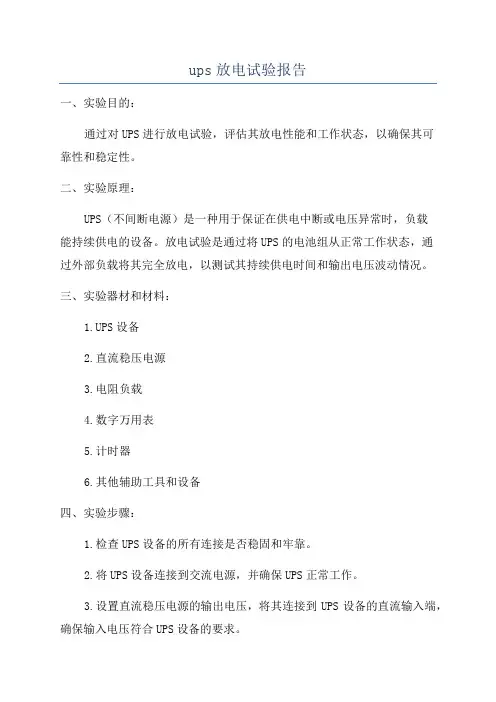

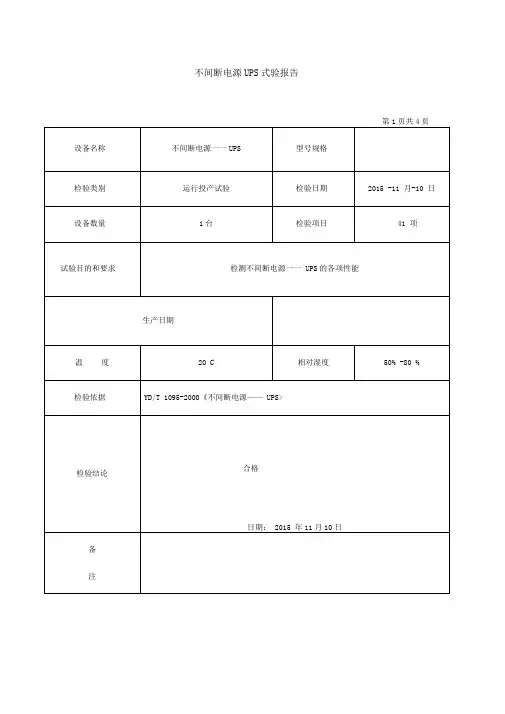

ups放电试验报告一、实验目的:通过对UPS进行放电试验,评估其放电性能和工作状态,以确保其可靠性和稳定性。
二、实验原理:UPS(不间断电源)是一种用于保证在供电中断或电压异常时,负载能持续供电的设备。
放电试验是通过将UPS的电池组从正常工作状态,通过外部负载将其完全放电,以测试其持续供电时间和输出电压波动情况。
三、实验器材和材料:1.UPS设备2.直流稳压电源3.电阻负载4.数字万用表5.计时器6.其他辅助工具和设备四、实验步骤:1.检查UPS设备的所有连接是否稳固和牢靠。
2.将UPS设备连接到交流电源,并确保UPS正常工作。
3.设置直流稳压电源的输出电压,将其连接到UPS设备的直流输入端,确保输入电压符合UPS设备的要求。
4.将电阻负载连接到UPS设备的交流输出端,设置负载大小以使UPS 设备能够在一定时间内完成放电。
5.开始放电,并使用计时器记录放电时间。
6.在放电过程中,定期使用数字万用表测量UPS设备的输出电压,记录电压值。
7.当UPS设备输出电压明显降低或放电时间达到预定时长时,停止放电。
8.分析记录的数据,评估UPS设备的放电性能和工作状态。
五、实验结果:根据实验数据,我们可以得出UPS设备的放电时间和输出电压波动情况。
放电时间越长,表示UPS设备能够提供更长时间的持续供电。
输出电压波动越小,说明UPS设备在放电状态下输出电压稳定性越好。
六、实验结论:通过对UPS进行放电试验,我们可以评估其放电性能和工作状态。
根据实验结果,我们可以判断UPS设备是否符合设计要求,是否能够在供电中断或电压异常时提供稳定持续的供电。
根据实验结果,我们可以进行必要的调整和维护,确保UPS设备的可靠性和稳定性。
七、实验总结:UPS放电试验是评估UPS设备性能的重要手段之一、通过该试验,我们可以了解UPS设备在放电状态下的表现,并进行必要的调整和维护。
在实验过程中,需要确保实验设备的连接稳固,数据的准确性和可靠性。
UPS电源冲放电试验报告一、实验目的:本实验的目的是测试UPS电源在冲放电情况下的性能和可靠性,以评估其在实际工作条件下的应变能力和持久性。
二、实验器材:1.UPS电源主机2.电子负载3.直流电源4.电能表5.示波器6.实验电路三、实验步骤:1.将UPS电源主机连接到直流电源,并使其正常工作。
2.在负载的情况下,观察UPS电源主机的输出电压和波形。
3.将电子负载调整到额定负载,然后突然切断直流电源,观察UPS电源主机在冲放电情况下的表现。
4.观察UPS电源主机在冲放电情况下的输出电压和波形,以及恢复正常工作的时间。
5.记录实验数据,并进行分析和总结。
四、实验结果和分析:本实验中,我们测试了UPS电源在冲放电情况下的性能和可靠性。
通过观察实验数据和分析结果,我们得出了以下结论:1.在冲放电情况下,UPS电源主机的输出电压会瞬间下降,并出现波形的异常。
2.UPS电源主机能够很快地恢复到正常工作状态,输出电压稳定。
3.在额定负载的情况下,UPS电源主机的冲放电时间会有所延长。
4.UPS电源主机的冲放电性能和可靠性与其设计和制造质量有关,高质量的UPS电源主机能够更好地应对冲击和恢复。
五、实验结论:通过本实验,我们验证了UPS电源在冲放电情况下的性能和可靠性。
我们发现UPS电源主机能够在冲击的瞬间迅速恢复正常工作,并保持稳定的输出电压。
这证明UPS电源主机具备较高的抗冲击性能和可靠性,能够在实际工作条件下应对突发情况。
六、实验总结:UPS电源冲放电试验是评估其性能和可靠性的关键实验之一、通过本次实验,我们深入了解了UPS电源的冲放电特性,发现其能够在冲击的瞬间迅速恢复正常工作,为电力设备提供稳定可靠的供电。
实验结果对于UPS电源的研发和应用具有重要意义,为进一步改进UPS电源的设计和制造提供了理论和实践依据。
事故照明切换装置试验公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]事故照明切换装置调试报告江垭水电站检修部二○○三年八月1调试条件1.1220V直流II段馈电开关至UPS事故照明装置回路停电(拉开220V直流II段馈电屏QF15开关,断开与UPS事故照明装置蓄电池的连接);1.2事故照明切换装置交流输入回路停电(拉开照明变配电屏15D-01开关);1.3事故照明切换装置直流输入回路停电(拉开220V直流I段馈电屏QF15开关);1.4事故照明切换装置输出回路断开(QS1~QS6);1.5将220V直流I段母线由现在的1#充电机倒换至2#充电机2回路卫生清扫、更换直流接触器KM3、回路绝缘检查(MΩ,500V摇表)3 继电器校验电压继电器KV1电压继电器KV2电压继电器KV3注:继电器校验标准参照中国电力出版社《继电器校验调试手册》(2001年版)时间继电器KT14 电压表校验交流电压表P1直流电压表P25接触器检查6回路功能检查及试验断开直流输入开关(220V直流I段馈电屏QF15开关),投入交流电源15D-01开关。
交流输入电压表应正确指示,交流投入指示灯应有指示,KV1~3应励磁,K1应动作,KM1应吸合,KM2、KM3应不动作,输出L1~3应有交流输出;断开交流电源15D-01开关,投入直流输入开关(220V直流I段馈电屏QF15开关)。
直流输入电压表应正确指示,直流投入指示灯应有指示,KV1~3应不励磁,K1应不动作,KM1应不动作,经延时T,KM2、KM3应吸合,输出L1~3应有直流输出,光字牌及CRT应有报警信号;投入交流电源15D-01开关,投入直流输入开关(220V直流I段馈电屏QF15开关)。
交、直流输入电压表应正确指示,交流投入指示灯应有指示, L1~3应有交流输出;断开交流电源15D-01开关,应经T延时输出直流220V电压,光字牌及CRT应有报警信号。

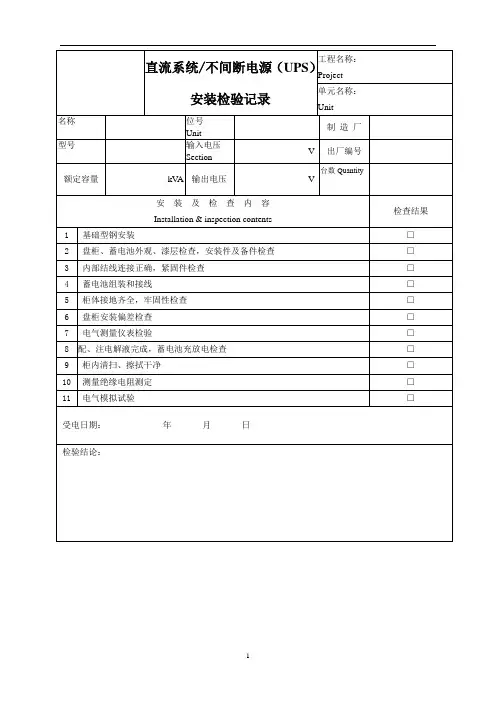

#2联合机组UPS调试记录一、调试内容1、调试目的明确调试范围及流程,通过对2号联合循环机组UPS系统的检查、调试和整定,使UPS系统具有正常的工作状态,各项技术指标满足生产厂家和设计的要求,确保机组安全投运。
2、调试设备的型号、技术参数、生产厂家。
3、调试前应具备的条件和准备工作3.1具备条件●检查UPS的输入、输出电缆符合额定要求且连接可靠。
●检查所有的开关包括电池开关都在断开位置。
●检查所有的电气连接线与跳线开关都在正确的位置。
●检查电气绝缘并记录。
●合电池开关前须检查整流器已工作且整流电压已建立到正常值。
●正常工作时严禁投入维修旁路开关,维修旁路开关上应加锁已防止误合。
●UPS室内应清理干净,地面清洁,道路畅通,照明充足。
●消防设施齐全,UPS室内应配有四氯化碳灭火器。
●遇到紧急情况应及时切断电源,按下UPS控制面板上的紧急按钮以便停止工作。
3.2准备工作●所有调试仪器设备已就位。
●所有与本次校验有关的图纸、资料已齐全。
●与本次校验相关的作业人员已学习作业指导书,全体作业人员熟悉作业内容、危险源点、安全措施、进度要求、作业标准、安全注意事项。
●已根据现场工作时间和工作内容填写工作票。
●配备一定数量的备品。
4、装置外观及外回路的检查。
5、输入电源检查及交直流回路绝缘检查。
5.1输入电源回路绝缘检查5.2交流输出回路绝缘检查6、UPS上电自检试验6.1置UPS主输入开关、旁路开关、UPS输出开关、维修旁路开关在断开状态,置旁路柜旁路输入开关在断开位置,置馈线柜馈线总开关及负荷开关在断开位置。
6.2置UPS馈线柜仪表电源开关在合位;置UPS旁路柜仪表电源熔断器投入;置UPS旁路柜“自动/手动”转换开关切至”自动”位置;置UPS旁路柜旁路输入开关合位。
6.3送上UPS主输入开关,UPS上电自检通过。
7、交、直流输入、输出电源电压及相序检查8、切换试验8.1送上旁路电源,合上UPS旁路开关,将UPS逻辑板上的控制面板上的逆变开关置为OFF,则UPS自动由逆变输出切为旁路输出。

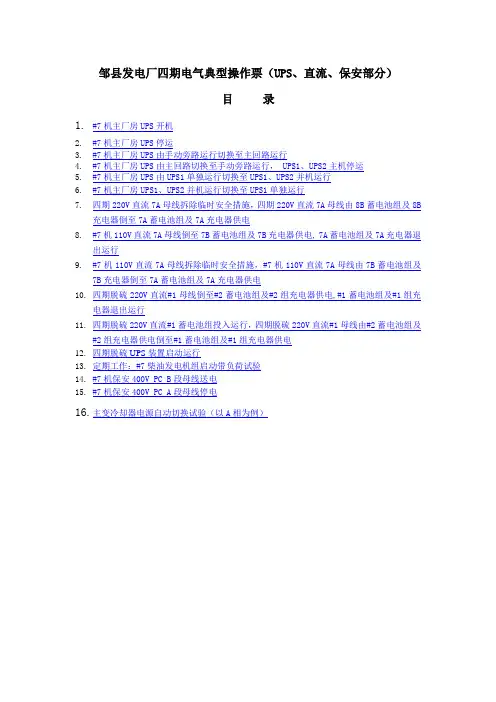

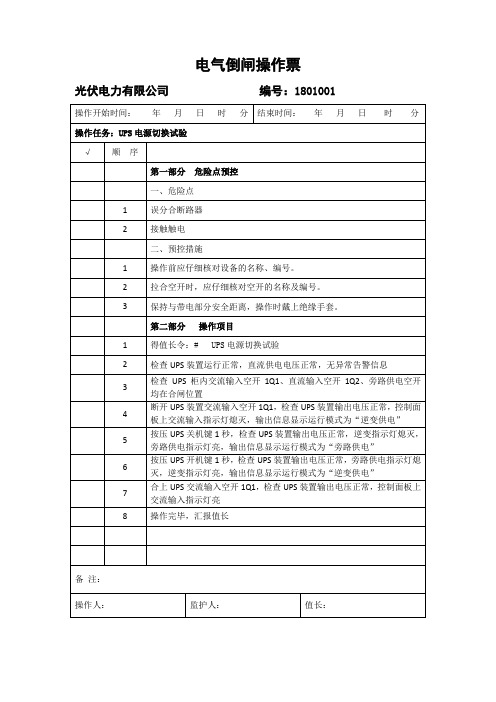

邹县发电厂四期电气典型操作票(UPS、直流、保安部分)目录1.#7机主厂房UPS开机2.#7机主厂房UPS停运3.#7机主厂房UPS由手动旁路运行切换至主回路运行4.#7机主厂房UPS由主回路切换至手动旁路运行, UPS1、UPS2主机停运5.#7机主厂房UPS由UPS1单独运行切换至UPS1、UPS2并机运行6.#7机主厂房UPS1、UPS2并机运行切换至UPS1单独运行7.四期220V直流7A母线拆除临时安全措施,四期220V直流7A母线由8B蓄电池组及8B充电器倒至7A蓄电池组及7A充电器供电8.#7机110V直流7A母线倒至7B蓄电池组及7B充电器供电, 7A蓄电池组及7A充电器退出运行9.#7机110V直流7A母线拆除临时安全措施,#7机110V直流7A母线由7B蓄电池组及7B充电器倒至7A蓄电池组及7A充电器供电10.四期脱硫220V直流#1母线倒至#2蓄电池组及#2组充电器供电,#1蓄电池组及#1组充电器退出运行11.四期脱硫220V直流#1蓄电池组投入运行,四期脱硫220V直流#1母线由#2蓄电池组及#2组充电器供电倒至#1蓄电池组及#1组充电器供电12.四期脱硫UPS装置启动运行13.定期工作:#7柴油发电机组启动带负荷试验14.#7机保安400V PC B段母线送电15.#7机保安400V PC A段母线停电16.主变冷却器电源自动切换试验(以A相为例)电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:邹县发电厂电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:邹县发电厂电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:电气倒闸操作票编号:。
220伏UPS切换试验安全技术措施
批准:
审核:
制定:
2005年01月18日
一、试验目的:
贯彻二十五项反措及安全性评价要求,确保DCS等重要负荷供电安全、可靠。
二、安全措施及准备:
2.1预先核查并列出220伏UPS柜各负荷名称,做好重要负荷如DCS 服务器、POS站等的断电及处理预想。
(维修部)
2.2本UPS正常工作方式为逆变电源工作、交流系统跟随,另外设有一路检修旁路,如图:主交流电源来自厂用段,检修旁路来自保安段。
三、试验预期目标:
当直流回路丢失时,交流回路应该能够无扰动切换成功。
现象是:负荷如POS画面无抖动,DCS服务器不会重启,打印机不丢失数据,重要负荷不出现电源丢失报警,等。
四、试验步骤:
4.1正常运行状态下,在UPS面板的使用A18-S2停下逆变器,这时
A18-H3指示灯亮,表明UPS切换到交流侧供电。
(发电部)
4.2检查负荷柜的电压电流表是否指示正确。
(发电部)
4.3检查各负荷的启动情况。
(维修部)
4.4当各负荷检查完毕正常后,通过A18-S3启动UPS逆变工作模式,A18-H2指示灯亮。
(发电部)
五、试验安排
5.1 本试验在机组停运时进行,发电、维修部相关专业应做好试验记录。
5.2 试验时,发电部、维修部、生产部电气专工应到现场。
六、参加试验人员签名
生产部:维修部:发电部:。
UPS由主回路切换至维修旁路运行
1. 模拟操作
2. 在网控UPS液晶屏点击OFF后按ENTER键确认关闭逆变器
3. 检查网控UPS备用旁路投入正常
4. 检查网控UPS主回路退出正常
5. 拉开网控UPS直流电源(BATTERY)空气开关
6. 检查网控UPS直流电源(BATTERY)空气开关确已拉开
7. 拉开网控UPS整流器(RECTIFILE)空气开关
8. 检查网控UPS整流器(RECTIFILE)空气开关确已拉开(等待5分钟)
9. 合上网控UPS维修旁路(BYPASS)空气开关
10. 检查网控UPS维修旁路(BYPASS)空气开关确已合上
11. 检查网控UPS维修旁路带部分负荷正常
12. 拉开网控UPS备用电源旁路(RESEVE)空气开关
13. 检查网控UPS备用电源旁路(RESEVE)空气开关确已拉开
14. 拉开网控UPS输出(OUTPUT)空气开关
15. 检查网控UPS输出(OUTPUT)空气开关确已拉开
16. 检查网控UPS维修旁路带全部负荷正常
17. 全面检查。
UPS不间断电源放电试验方案为检测UPS的供电时间,保证以后生产系统的稳定性和安全性。
根据目前装置区检修计划,安排并有针对性的对直流屏UPS做放电性试验。
供电回路:UPS供电为三路供电,一路为市电380V、一路为市电旁路380V、一路为直流供电380V。
其中直流屏供电为两路供电:低压室AH43低压柜、低压室AH44低压柜。
停电步骤:1、断开UPS两路市电
2、断开直流屏两路市电
3、直流供电保持
4、考验检测蓄电池的放电时间,预定为20分钟
措施:1、断电期间会随时跟踪DCS、PLC、SIS系统的运
行情况,如遇紧急情况及时处理。
2、与工艺结合,中控操作室电脑如异常会及时解决。
化工科技机电仪表车间
2015年6月18日。
Q/***(企业代称,字母,小初号)广东电网公司企业标准Q/*** ××××-××××广东电网江门供电局UPS电源切换作业指导书作业指导书20××-××-××发布 20××-××-××实施(三号)×××电网公司发布(小二号)前言变电站设备是保证电力系统安全运行重要的设施,为保证变电站设备及电力系统的安全稳定运行,及时发现设备缺陷,防范因变电站设备故障而引起的障碍,对变电站内设备进行日常维护是电力设备运行维护工作中必不可少的一个重要环节。
为了加强变电站设备进行日常维护现场标准化作业的管理,使作业活动有章可循,使作业安全风险评估和过程控制规范化,保证作业全过程的安全和质量,特制定本作业指导书。
本作业指导书对变电站设备进行日常维护工作的操作步骤、技术要点、安全注意事项、安全风险分析及预控措施等方面内容进行了详细的规范。
在编写过程中参照了国家标准、行业标准、南方电网标准及相关的技术规范、规定,并充分考虑了广东电网公司变电站设备的实际情况。
用于指导变电站设备进行日常维护工作。
本指导书是按照变电作业类型及工作种类进行编写,各单位要以本指导书为依据,针对作业的特点编制切合现场实际的现场标准化作业表单或现场作业书(以下简称现场作业书),用以规范和指导现场的变电站设备维护作业。
本作业指导书由广东电网公司生产设备管理部提出、归口并解释。
本作业指导书起草单位:广东电网公司江门供电局变电管理一所。
本作业指导书主要起草人:。
本作业指导书主要审核人:本作业指导书审定人:本作业指导书批准人:本作业指导书自2013年XX月XX日起实施。
目录前言 (1)1范围 (8)2规范性引用文件 (8)3技术支持文件 (8)4术语和定义 (8)5安全风险分析及预控措施 (8)5.1 安全措施 (8)6作业准备 (9)7作业周期 (9)8工期定额 (9)9设备主要参数 (9)10作业流程 (9)11作业项目、工艺要求和质量标准 (10)12 作业中可能出现的主要异常现象及对策 (11)13 作业后的验收与交接 (12)14 附录 (12)1范围本作业指导书适用于广东电网公司变电设备的UPS电源切换作业。
UPS检查切换试验记录5.2 正常操作模式切换试验操作:在正常交流电源供应下,启动UPS 使得整流器将交流电转换为直流电源后,供电给逆变器并同时对电池充电。
5.3 停电模式操作切换试验操作:停止UPS整流器供电,检查蓄电池组提供电能给逆变器,使交流输出不会有中断现象。
5.4 备用电源模式却换试验操作:检查母联开关在合闸位置,停止1#电源,检查2#电源正常供电;停止2#电源,检查1#电源正常供电;若此时旁路交流电源正常时,静态开关会将电源供应转为由旁路备用电源输出给负载使用。
5.5 维护旁路模式操作:手动合上旁路维护开关,断开UPS蓄电池输出开关,检查负载正常,电源经由维护旁路开关继续供应电源给负载,此时,检查UPS逆变器无输出电压。
5.6 市电供电切换至外部旁路供电。
5.7 断开主路电源断路器,UPS装置整流器停止工作,蓄电池回路投入运行,逆变器正常工作。
5.8 检查UPS装置所载设备运行情况,各部指示应正常。
5.9 手动停止逆变器工作。
5.10 转换状态转换开关至旁路。
5.11 检查UPS装置所载设备运行情况,各部指示应正常。
5.12 转换状态转换开关至手动旁路。
5.13 合检修旁路电源开关。
5.14 外部旁路供电切换至市电供电。
5.15 合主路电源断路器。
5.16 断开检修旁路电源开关。
5.17 检查UPS装置所载设备运行情况,各部指示应正常。
5.18 转换状态转换开关至旁路。
5.19 检查UPS装置所载设备运行情况,各部指示应正常。
5.20 转换状态转换开关至自动。
5.21 合上蓄电池电源开关。
1、测量记录两路电源参数,确认符合技术要求2、检查确认两路电源总开关及各站电源分开关全部处于”合闸”位置3、拉开主电源总开关,各站应自动无扰切换至旁路电源供电,检查并记录切换前后各站运行状态及失电报警情况4、合上主电源总电源开关,各站应自动无扰切换至主电源供电,检查并记录切换前后各站运行状态及失电报警情况5、拉开副电源总开关,各站应不受任何影响,检查失电报警情况。
UPS直流电源切换试验记录
编号: HN130301
试验步骤序号试验步骤及标准
1 测量记录两路电源参数,确认符合技术要求(电压波动<10%额定电压,频
率范围为50H Z±0.5HZ)
2 检查确认两路电源总开关及各站电源分开关全部处于”合闸”位置
3 拉开主电源总开关,各站应自动无扰切换至副电源供电,检查并记录切换
前后各站运行状态及失电报警情况
4 合上主电源总电源开关,各站应自动无扰切换至主电源供电,检查并记录
切换前后各站运行状态及失电报警情况
5 拉开副电源总开关,各站应不受任何影响,检查失电报警情况
试验记录
主电源
参数测量
副电源
参数测量
操作站号切换前状态切换后状态
拉开
主电源
一期正常正常
失电报警情况:主电源失电,备用电源正常
合上
主电源
一期正常正常
失电报警情况:主点工作正常,备用电源转为均冲模式
试验结论√合格
□不合格
试验人员邓安洲时间:2013.3.25。
