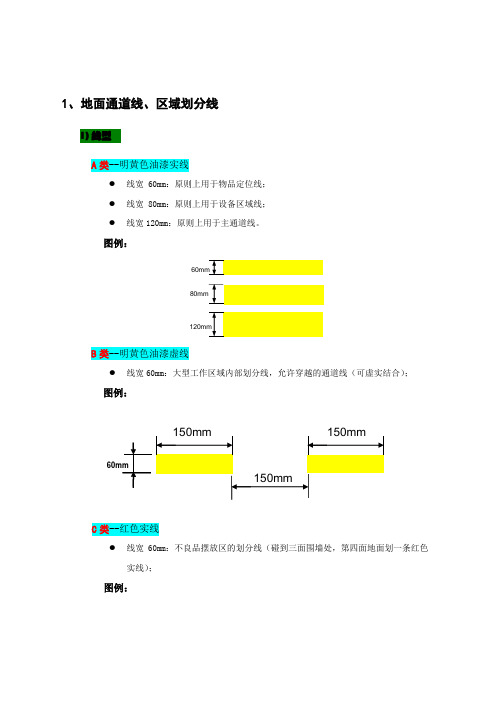

1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。
图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mm苏酒集团供应商的现 场划线及标识要求D类--明黄色与黑色组成的斜纹斑马线（倾斜45o）E 类--绿色实线2)定位线A 类--设备的定位：B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位2cm5cm60mm50mm20cmC 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位 使用黄色四角定位线；图例：E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：2cm 5cm2cm 5cm5cm20cm20cm不合格品区手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：H 类--门开闭线 图例：非通道通道5c5cm5c5cm20c m5c5c 5c 5c物料周转车停放区区域大小由车的大 小确定图例：5cm 5cm单开门双开门I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨消防栓、配电柜等图B3cm1cm2、通道划线2.0-2.5m 黄色100mm 实线以主大门中心线为轴线对称分布300mm斜线1.0-1.5m 黄色80mm 实线以通道最宽处中垂线为对称分布300mm斜线0.8-1.0m 黄色80mm 实线间隔等线宽黄色60mm斑马线图例：红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。
图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mmD 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2) 定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：2cm 5cm60mm50mm50mm20cm5cmB 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：2cm5cm5cm5cm20cm不合格品区 20c m5cm20cm2c m20cm2cm5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm----------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------精品word 文档 值得下载 值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 6、区域标识牌设置名称 规格尺寸 材料 版面 放置方式工位 300*200mm 金属或塑料 白底蓝字 悬挂放置设备状态标识 200*150mm 铝塑或泡沫 正常运行（绿色）故障维修（红色）停用保养（黄色） 悬挂放置安全重要区域标识400*300mm 金属或铝塑 “安全重点区”字样 醒目位立式放置 区域标识 300*200mm 金属或塑料 白底蓝字（废品：用红字） 立式放置7、其他注意事项1) 垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。
D 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）● 危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线● 合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2) 定位线A 类--设备的定位：● 所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位●用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；2cm5cm60mm50mm50mm20cm5cm说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：物料周转车停放区区域大小由车的大小确定通道5cm 5cm手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；图例：6、区域标识牌设置300*200mm 金属或塑料白底蓝字悬挂放置200*150mm 铝塑或泡沫正常运行（绿色）故障维修（红色）停用保养（黄色）悬挂放置400*300mm 金属或铝塑“安全重点区”字样醒目位立式放置300*200mm 金属或塑料白底蓝字（废品：用红字）立式放置7、其他注意事项1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。
2)工作场所定置图要规划和显示出：●生产场地（或班组区域位置）●通道●在制品周转地●垃圾存放点●其他3)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。

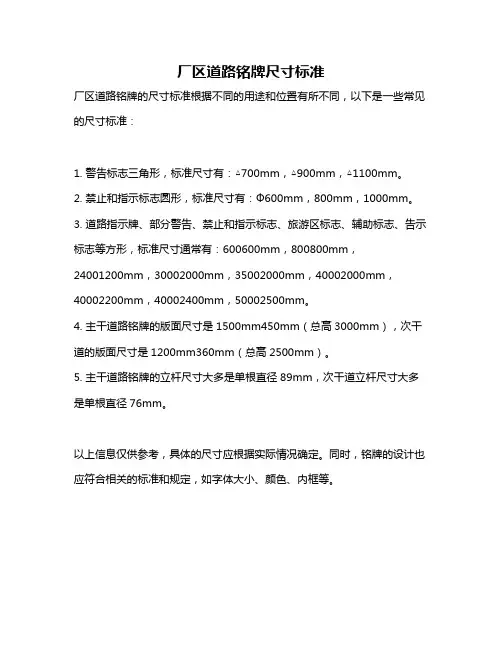

厂区道路铭牌尺寸标准
厂区道路铭牌的尺寸标准根据不同的用途和位置有所不同，以下是一些常见的尺寸标准：
1. 警告标志三角形，标准尺寸有：△700mm，△900mm，△1100mm。
2. 禁止和指示标志圆形，标准尺寸有：Ф600mm，800mm，1000mm。
3. 道路指示牌、部分警告、禁止和指示标志、旅游区标志、辅助标志、告示标志等方形，标准尺寸通常有：600600mm，800800mm，24001200mm，30002000mm，35002000mm，40002000mm，40002200mm，40002400mm，50002500mm。
4. 主干道路铭牌的版面尺寸是1500mm450mm（总高3000mm），次干道的版面尺寸是1200mm360mm（总高2500mm）。
5. 主干道路铭牌的立杆尺寸大多是单根直径89mm，次干道立杆尺寸大多是单根直径76mm。
以上信息仅供参考，具体的尺寸应根据实际情况确定。
同时，铭牌的设计也应符合相关的标准和规定，如字体大小、颜色、内框等。

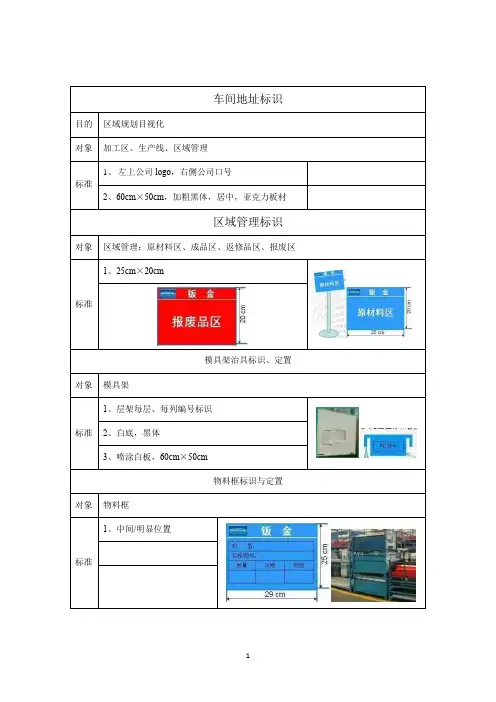

车间标识标准一、地面通道、区域划分线1、目的：区分车间内不同区域及通道2、对象：生产车间所有工作区域3、标准：1）使用黄色区域线；2）线宽50mm：用于区域划分；线宽100mm：用于主次通道。
4、图例：50mm100m二、废品、不良品摆放区1、目的：用颜色区分现场物品类别2、对象：废品、危险品、不良品3、标准：1）使用红色区域线，线宽50mm；2）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；3）区域线四角可以为直角过渡。
4、图例：三、一般物品定位线1、目的：用颜色区分现场物品类别2、对象：一般物品摆放3、标准：1）一般物品区域使用黄色区域线，线宽50mm；2）可移动物品采用方框定位，不可移动物品采用四角定位，如工作台；3）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；4）区域线四角可以为直角过渡。
4、图例：150mm100mm四、清洁用品、垃圾存放区1、目的：用颜色区分现场物品类别2、对象：清洁用品、垃圾桶3、标准：1）使用白色区域线，线宽50mm；2）各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；3）区域线四角可以为直角过渡。
4、图例：五、消防设备禁放区1、目的：划线区域内为消防安全设施，禁止堆放物品2、对象：消防栓、灭火器3、标准：1）使用红白相间斑马式填充线；2）红色线和空白线均宽50mm，45°倾斜，区域长度与消防栓一致，宽度为消防栓开门半径4、图例：六、5S责任区1、目的：5S区域责任目视化，提高员工责任感2、对象：车间现场所有区域3、标准：1）车间现场区域划分后，每个区域明确责任人；2）A4纸打印，字体：宋体，字号：如图4、图例：七、吸烟区标识1、目的：明确区域作用，吸烟必须到吸烟区2、对象：有吸烟员工的车间3、标准：1）用80mm线宽的区域划分线标示出吸烟区范围； 2）如图制作吸烟区标示牌贴在吸烟区的墙上。
车间划线及标识的管理要求1、地面通道线、区域划分(1)线宽A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线（2）线型A类--黄色油漆实线大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线B类--黄色油漆虚线线宽50mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色虚线线宽50mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）适用于危险品区域线、警示区域线，消防通道线；（3）定位线A类—设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
B类—不良品区（废弃物的回收桶、箱、不良品放置架）用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类消防器材、油类、化学品等危险物品的的定位，使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；（3）方向箭头指示作为车间内物流、人流指示箭头划线标准车间行人通道可使用黄色脚印进行指示，主要通道每隔5米标示一处，其他区域根据通道长短进行统一标示。

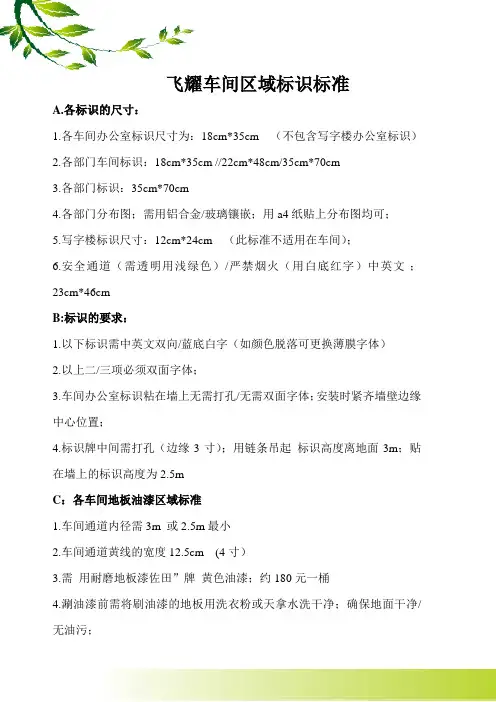

飞耀车间区域标识标准
A.各标识的尺寸：
1.各车间办公室标识尺寸为：18cm*35cm （不包含写字楼办公室标识）
2.各部门车间标识：18cm*35cm //22cm*48cm/35cm*70cm
3.各部门标识：35cm*70cm
4.各部门分布图；需用铝合金/玻璃镶嵌；用a4纸贴上分布图均可；
5.写字楼标识尺寸：12cm*24cm （此标准不适用在车间）；
6.安全通道（需透明用浅绿色）/严禁烟火（用白底红字）中英文；23cm*46cm
B:标识的要求：
1.以下标识需中英文双向/蓝底白字（如颜色脱落可更换薄膜字体）
2.以上二/三项必须双面字体；
3.车间办公室标识粘在墙上无需打孔/无需双面字体；安装时紧齐墙壁边缘中心位置；
4.标识牌中间需打孔（边缘3寸）；用链条吊起标识高度离地面3m；贴在墙上的标识高度为2.5m
C：各车间地板油漆区域标准
1.车间通道内径需3m 或
2.5m最小
2.车间通道黄线的宽度12.5cm (4寸）
3.需用耐磨地板漆佐田”牌黄色油漆；约180元一桶
4.涮油漆前需将刷油漆的地板用洗衣粉或天拿水洗干净；确保地面干净/无油污；
5.待地面干燥后；贴上透明胶纸；
6.刷油漆需两次完成；两次的间隔时间为4h；完成后需将路面封起待48h 风干；地板干燥后需将通明胶纸清除才可使用此地板；
7.车间架子或其他货架/吸风机均统一刷浅绿色油漆；
8.却保以上无误后才可进行操作；
以上标准如遇到不明白的地方可于我联系；谢谢
谢茂礼1/10.11
TO货仓/及各部门以上标示规格需按此标准收货放可；如字体/颜色/尺寸不符可拒收此产品；。
车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类—-黄色油漆实线线宽 60mm：原则上用于物品定位线;线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线.图例:B类-—黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合)；图例：C类-—红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线,消防通道线；图例:2）定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
