断路器主要技术规范

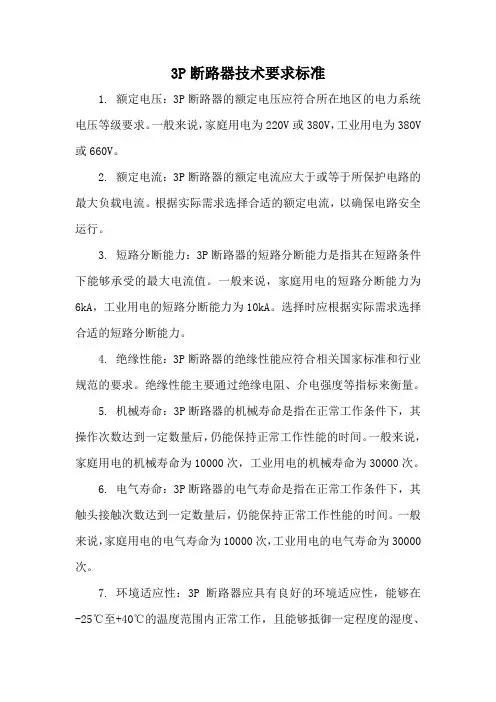

3P断路器技术要求标准1. 额定电压：3P断路器的额定电压应符合所在地区的电力系统电压等级要求。

一般来说，家庭用电为220V或380V，工业用电为380V 或660V。

2. 额定电流：3P断路器的额定电流应大于或等于所保护电路的最大负载电流。

根据实际需求选择合适的额定电流，以确保电路安全运行。

3. 短路分断能力：3P断路器的短路分断能力是指其在短路条件下能够承受的最大电流值。

一般来说，家庭用电的短路分断能力为6kA，工业用电的短路分断能力为10kA。

选择时应根据实际需求选择合适的短路分断能力。

4. 绝缘性能：3P断路器的绝缘性能应符合相关国家标准和行业规范的要求。

绝缘性能主要通过绝缘电阻、介电强度等指标来衡量。

5. 机械寿命：3P断路器的机械寿命是指在正常工作条件下，其操作次数达到一定数量后，仍能保持正常工作性能的时间。

一般来说，家庭用电的机械寿命为10000次，工业用电的机械寿命为30000次。

6. 电气寿命：3P断路器的电气寿命是指在正常工作条件下，其触头接触次数达到一定数量后，仍能保持正常工作性能的时间。

一般来说，家庭用电的电气寿命为10000次，工业用电的电气寿命为30000次。

7. 环境适应性：3P断路器应具有良好的环境适应性，能够在-25℃至+40℃的温度范围内正常工作，且能够抵御一定程度的湿度、盐雾等恶劣环境条件。

8. 安装尺寸和接线方式：3P断路器的安装尺寸和接线方式应符合相关国家标准和行业规范的要求，以确保安装和使用的安全性和可靠性。

9. 防护等级：3P断路器的防护等级是指其外壳对异物侵入和水的防护能力。

一般来说，家庭用电的防护等级为IP20，工业用电的防护等级为IP40。

10. 认证和标准：3P断路器应符合相关的国家认证和行业标准要求，如CCC认证、UL认证等。

购买时应注意查看产品上的认证标志和标准编号。

户内高压真空断路器技术规范一，符合标准：户内高压真空断路器是复合绝缘的开关元件，产品应符合国家标准GB 1984（等效IEC 62271-100）和行业标准DL/T 403。

二，高压真空断路器使用环境：1，运行温度：-25°C - + 40°C （允许在-30°C时运输）；海拔高度一般不大于1000m；空气相对湿度日平均不大于95%；在高湿度环境下应注意防止凝露；抗8级地震强度。

三，高压真空断路器的设计要求：1，固封极柱工艺：环氧树脂自动压力凝胶，杜绝极柱开裂现象。

2，真空灭弧室要和其他导电件与外界环境完全隔离, 适应各种工况, 避免外力损伤。

3，减少手工装配量, 最大限度规避人为差错。

4，避免由于静电吸附导致灭弧室外绝缘下降, 而发生闪络故障。

5，需要采用纵向旋转磁场灭弧, 分断性能稳定。

6，采用小电阻灭弧室, 解决温升问题, 同时有效地降低电能损耗。

7，完善的附件: 分合闸脱扣器, 闭锁电磁铁, 防跳继电器, 过流,欠压脱扣器, 以及辅助开关。

全系列附件通用, 且交直流两用。

8，需自带储能手柄, 操作方便；齐备的联锁, 杜绝误操作；全系列配套手车，隔离手车。

9，需要特殊的表面处理, 耐盐雾, 抗腐蚀。

10，产品需要经过高原特殊测试。

包括凝露试验与1.1倍额定电流温升实验。

四，高压真空断路器的参数：1，完整的产品系列: …50kA; …4000A2，短路关合和峰值耐受电流: 125kA~135kA3，短路开断电流直流分量大于52%4，使用寿命操作次数要达30000次。

五，厂商参考厂家：GE。

断路器国家标准规范最新一、概述断路器国家标准规范是指导断路器设计、制造、安装和使用的重要依据。

它涵盖了断路器的基本要求、性能指标、试验方法、安装规范等多个方面，确保断路器能够满足电力系统的安全和可靠性需求。

二、断路器的基本要求1. 安全性：断路器必须具备足够的绝缘性能和机械强度，以保证在正常运行和异常条件下的人身安全和设备安全。

2. 可靠性：断路器应能在规定的使用条件下长期稳定运行，且在过载和短路情况下能可靠动作。

3. 选择性：断路器应具备选择性保护功能，能够在故障发生时准确切断故障部分，保护系统其他部分的正常运行。

三、性能指标1. 断流能力：断路器必须具备足够的断流能力，以安全断开正常工作电流和短路电流。

2. 操作性能：断路器的操作应简便快捷，且在操作过程中不应产生过大的机械冲击。

3. 寿命：断路器的设计寿命应满足长期使用的需求，且在规定的使用周期内性能不下降。

四、试验方法1. 型式试验：对断路器进行的一系列试验，以验证其是否符合国家标准规范的要求。

2. 常规试验：对断路器进行的定期试验，以确保其性能稳定。

3. 特殊试验：针对特定环境或特殊条件下的试验，以评估断路器的适应性。

五、安装规范1. 安装环境：断路器的安装环境应符合其设计要求，避免高温、潮湿、腐蚀等不利因素。

2. 安装位置：断路器的安装位置应便于操作和维护，且不影响其他设备的正常运行。

3. 安装方式：断路器的安装方式应符合制造商的指导，确保其正确安装和固定。

六、维护与检修1. 定期检查：定期对断路器进行检查，以确保其性能稳定。

2. 故障处理：在断路器出现故障时，应及时进行处理，避免故障扩大。

3. 维护记录：建立断路器的维护和检修记录，以便于追踪和分析。

七、结语随着电力系统的发展和技术的进步，断路器国家标准规范也在不断更新。

用户和制造商应密切关注规范的最新动态，确保断路器的设计、制造和使用符合最新的国家标准要求，以保障电力系统的安全稳定运行。

低压塑壳断路器技术规范书1 总则1.1 为适应安徽省电力市场发展需要，规范和统一公司系统低压计量箱内塑料外壳（以下简称塑壳）断路器的采购依据，提高塑壳断路器的技术、管理水平，保证低压塑壳断路器的安全、可靠运行，特制定此规范。

1.2 本技术规范提出了对低压塑壳断路器的技术参数、性能、结构、试验等方面的技术要求。

2 引用标准2.1 按有关标准、规范、准则规定的合同设备，包括卖方向其他厂商购买的所有附件和设备，都应符合这些标准、规范、准则的要求。

2.2 下列标准中的条款通过本招标文件的引用而成为本招标文件的条款，凡是注明日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本招标文件。

《低压开关设备和控制设备低压断路器》GB/T14048.2-2001《家用及其类似场所用断路器》GB10963-1999《家用及其类似场所用过电流保护断路器》IEC60898-2003《外壳防护等级》GB4208-20083 使用条件3.1 正常环境条件3.1.1 海拔高度：v 1000m3.1.2 环境温度：-10 C - +45 C,极限工作温度范围：-20 C - +55 C。

3.1.3 相对湿度：+23E不应高于83% +40C不应高于93%3.2 运行条件3.2.1 额定电压：500V以下3.2.2 壳架电流：125A、160A、225A、250A3.2.3 频率：50Hz3.3 运输、储存和安装条件运输、储存和安装过程中的温度，可在-20 C- +55C范围之间。

在短时间内（不超过24h）温度可达到+70C。

4技术要求及参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有偏差，请填写技术偏差表。

注：打“ *”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。

表1不外控低压塑壳断路器技术参数及响应表表2可外控低压塑壳断路器技术参数及响应表5 时间要求5.1 供货工作进度5.1.1 买方向卖方提出采购订单后，卖方应在1 周内，向买方提供一份详尽的生产进度计划表。

真空断路器标准及规范最新真空断路器是一种广泛应用于电力系统中的高压开关设备，它利用真空作为绝缘和灭弧介质，具有体积小、重量轻、操作速度快、维护简单等优点。

随着技术的发展，真空断路器的标准和规范也在不断更新以满足更高的安全和性能要求。

以下是关于真空断路器的最新标准及规范的概述：1. 设备分类与型号真空断路器按照其额定电压、额定电流、断流能力等参数进行分类，并有相应的型号标识。

例如，按照额定电压可分为10kV、35kV等级别。

2. 性能要求- 绝缘性能：真空断路器应满足规定的绝缘水平，确保在正常工作和过电压条件下的安全运行。

- 断流能力：根据断路器的额定断流容量，设备必须能够在规定的条件下安全断开电路。

- 操作性能：包括分合闸速度、操作力矩、机械寿命等，确保设备能够可靠地进行操作。

3. 结构与材料真空断路器的结构设计应保证其在各种环境条件下的稳定性和耐久性。

使用的材料应具有良好的机械性能和耐腐蚀性。

4. 安全标准- 防护等级：根据IEC标准，真空断路器应具备适当的防护等级，以防止固体异物和水进入。

- 接地要求：设备应有明确的接地标识，并符合接地规范。

5. 环境适应性真空断路器应能够在规定的环境温度、湿度等条件下稳定工作，不因环境变化而影响性能。

6. 测试方法包括绝缘电阻测试、接地连续性测试、断路器动作特性测试等，以确保设备在出厂前满足所有性能要求。

7. 安装与维护提供详细的安装指导和维护手册，确保用户能够正确安装和维护真空断路器。

8. 环保要求随着环保意识的提高，真空断路器的生产和使用过程中应尽量减少对环境的影响，例如使用可回收材料和降低噪音排放。

9. 国际标准与认证真空断路器应符合国际电工委员会（IEC）等相关组织的标准，并取得相应的认证标志。

10. 法规遵循遵守所在国家或地区的法律法规，包括安全法规、能效标准等。

随着技术的不断进步和市场需求的变化，真空断路器的标准和规范也在不断更新。

制造商和用户都应密切关注最新的标准动态，以确保设备的性能和安全性能够满足最新的要求。

12kV柱上断路器技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)1 标准技术参数 (5)3使用环境条件表 (6)6试验 (7)附件：一二次设备连接 (12)12kV柱上断路器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1高压输变电设备的绝缘配合GB 1207 电磁式电压互感器GB 1208 电流互感器GB 1984高压交流断路器GB 1985高压交流隔离开关和接地开关GB 3309高压开关设备常温下的机械试验GB 4208外壳防护等级GB 8905SF6电气设备中气体管理和检测导则GB 50150电气装置安装国内工程电气设备交接试验标准GB/T 11022高压开关设备和控制设备标准的共用技术要求GB/T 12022工业六氟化硫GB/T 22071.1 互感器试验导则第1部分:电流互感器GB/T 22071.2 互感器试验导则第2部分:电磁式电压互感器DL/T 40312kV～40.5kV高压真空断路器订货技术条件DL/T 486交流高压隔离开关和接地开关DL/T 593高压开关设备的共用技术要求DL/T 615交流高压断路器参数选用导则DL/T 84412kV少维护户外配电开关设备通用技术条件2技术参数和性能要求2.1 断路器技术参数断路器技术参数见本部分专用部分的技术参数特性表。

2.2 通用要求2.2.1真空断路器要求a）同型号真空断路器所配用的灭弧室，其安装方式、端部联结方式及联结尺寸应统一。

b）真空断路器灭弧室的外绝缘可采用干燥空气或复合绝缘材料。

c）真空断路器应装设记录操作次数的计数器。

d）真空断路器应采用操动机构与本体一体化的结构。

e）真空灭弧室应与型式试验中采用的一致。

f）真空灭弧室允许储存期不小于20年，出厂时灭弧室真空度不得小于1.33×10 3Pa。

126kV六氟化硫瓷柱式交流高压断路器技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和技术参数7 技术资料和图纸交付进度8 运输、储存、安装、运行和维护规则9 技术服务与设计联络1 总则1.1本设备技术规范书适用于126kV瓷柱式六氟化硫交流高压断路器，它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB/T 11022-1999 高压开关设备和控制设备标准的共用技术条件GB 311.1-1997 高压输变电设备的绝缘配合GB 1984-2003 交流高压断路器GB 7354-2003 局部放电测量GB/T 8905-1996 六氟化硫电气设备中气体管理和检验导则GB 4473-1996 交流高压断路器的合成试验GB/T5582-1993 高压电力设备外绝缘污秽等级GB/T 13540-1992 高压开关设备抗地震性能试验GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T593—2006 高压开关设备和控制设备标准的的共用技术要求DL/T 402-2007 交流高压断路器订货技术条件DL/T 615-1997 交流高压断路器参数选用导则GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC62271-100-2003 高压开关和控制设备第100部分：高压交流断路器Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

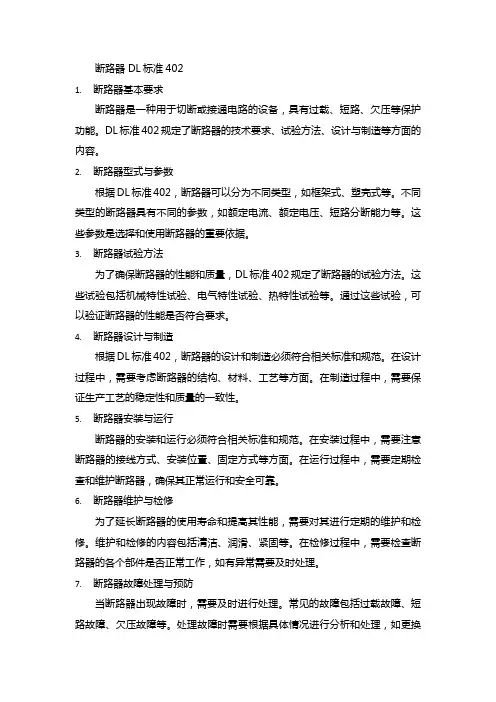

断路器 DL标准4021.断路器基本要求断路器是一种用于切断或接通电路的设备，具有过载、短路、欠压等保护功能。

DL标准402规定了断路器的技术要求、试验方法、设计与制造等方面的内容。

2.断路器型式与参数根据DL标准402，断路器可以分为不同类型，如框架式、塑壳式等。

不同类型的断路器具有不同的参数，如额定电流、额定电压、短路分断能力等。

这些参数是选择和使用断路器的重要依据。

3.断路器试验方法为了确保断路器的性能和质量，DL标准402规定了断路器的试验方法。

这些试验包括机械特性试验、电气特性试验、热特性试验等。

通过这些试验，可以验证断路器的性能是否符合要求。

4.断路器设计与制造根据DL标准402，断路器的设计和制造必须符合相关标准和规范。

在设计过程中，需要考虑断路器的结构、材料、工艺等方面。

在制造过程中，需要保证生产工艺的稳定性和质量的一致性。

5.断路器安装与运行断路器的安装和运行必须符合相关标准和规范。

在安装过程中，需要注意断路器的接线方式、安装位置、固定方式等方面。

在运行过程中，需要定期检查和维护断路器，确保其正常运行和安全可靠。

6.断路器维护与检修为了延长断路器的使用寿命和提高其性能，需要对其进行定期的维护和检修。

维护和检修的内容包括清洁、润滑、紧固等。

在检修过程中，需要检查断路器的各个部件是否正常工作，如有异常需要及时处理。

7.断路器故障处理与预防当断路器出现故障时，需要及时进行处理。

常见的故障包括过载故障、短路故障、欠压故障等。

处理故障时需要根据具体情况进行分析和处理，如更换部件、调整参数等。

为了预防故障的发生，需要定期检查和维护断路器，及时发现和处理潜在的问题。

8.断路器技术数据与性能要求根据DL标准402，断路器需要满足一定的技术数据和性能要求。

这些要求包括额定电流、额定电压、短路分断能力、机械寿命、电气寿命等。

这些技术数据和性能要求是选择和使用断路器的重要依据，也是评估断路器性能和质量的重要指标。

24kV断路器技术规范（试行）1 范围本技术规范规定了24kV断路器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV断路器。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，Ⅰ类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。

2 规范性引用文件下列文件中的一些条款，通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 311.1 高压输变电设备的绝缘配合GB 1408.1 绝缘材料电气强度试验方法第1部分：工频下试验GB 1984 高压交流断路器GB 3309 高压开关设备常温下的机械试验GB 4208 外壳防护等级（IP代码）GB 7354 局部放电测量GB/T 156 标准电压GB/T 2900.1 电工名词术语基本术语GB/T 2900.20 电工名词术语高压开关术语GB/T 11022高压开关设备和控制设备标准的共用技术要求GB/T 8905 六氟化硫电气设备中气体管理检测导则DL/T 402 高压交流断路器订货技术条件DL/T 403 12kV～40.5kV高压真空断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Q/GDW-11-125-2008 浙江电网电气设备交接试验规程Q/GDW-11-120-2007 输变电设备状态检修试验规程浙电生(2008)363号浙江电网污区分布图(2007版)执行规定3 术语和定义本规范采用GB/T 2900.20、GB/T 11022和DL/T 593等标准中有关术语和定义。

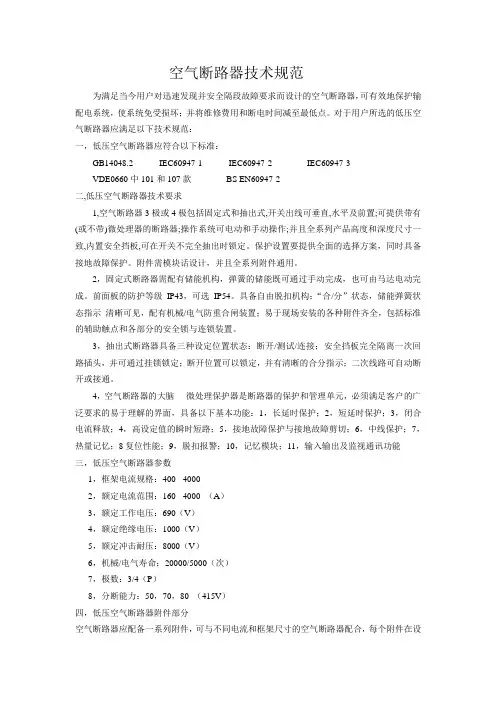

空气断路器技术规范为满足当今用户对迅速发现并安全隔段故障要求而设计的空气断路器，可有效地保护输配电系统，使系统免受损坏；并将维修费用和断电时间减至最低点。

对于用户所选的低压空气断路器应满足以下技术规范：一，低压空气断路器应符合以下标准：GB14048.2 IEC60947-1 IEC60947-2 IEC60947-3VDE0660中101和107款BS EN60947-2二,低压空气断路器技术要求1,空气断路器3极或4极包括固定式和抽出式,开关出线可垂直,水平及前置;可提供带有(或不带)微处理器的断路器;操作系统可电动和手动操作;并且全系列产品高度和深度尺寸一致,内置安全挡板,可在开关不完全抽出时锁定。

保护设置要提供全面的选择方案，同时具备接地故障保护。

附件需模块话设计，并且全系列附件通用。

2，固定式断路器需配有储能机构，弹簧的储能既可通过手动完成，也可由马达电动完成。

前面板的防护等级IP43，可选IP54。

具备自由脱扣机构；“合/分”状态，储能弹簧状态指示清晰可见，配有机械/电气防重合闸装置；易于现场安装的各种附件齐全，包括标准的辅助触点和各部分的安全锁与连锁装置。

3，抽出式断路器具备三种设定位置状态：断开/测试/连接；安全挡板完全隔离一次回路插头，并可通过挂锁锁定；断开位置可以锁定，并有清晰的合分指示；二次线路可自动断开或接通。

4，空气断路器的大脑- 微处理保护器是断路器的保护和管理单元，必须满足客户的广泛要求的易于理解的界面，具备以下基本功能：1，长延时保护；2，短延时保护；3，闭合电流释放；4，高设定值的瞬时短路；5，接地故障保护与接地故障剪切；6，中线保护；7，热量记忆；8复位性能；9，脱扣报警；10，记忆模块；11，输入输出及监视通讯功能三，低压空气断路器参数1，框架电流规格：400 - 40002，额定电流范围：160 - 4000 （A）3，额定工作电压：690（V）4，额定绝缘电压：1000（V）5，额定冲击耐压：8000（V）6，机械/电气寿命：20000/5000（次）7，极数：3/4（P）8，分断能力：50，70，80 （415V）四，低压空气断路器附件部分空气断路器应配备一系列附件，可与不同电流和框架尺寸的空气断路器配合，每个附件在设计时应考虑安装的简便性，以便工厂或现场安装。

吉林扶余三井子风电场一期49.5MW工程220kV SF6高压断路器技术规范书上海艾能电力工程有限公司（A231005782）2012年3月目录1.总则2.技术要求3.设备规范4.供货范围5.技术服务6.需方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存1 总则1.0.1本设备技术规范书适用于吉林扶余三井子风电场一期49.5MW工程220kV SF6高压断路器，它提出了该断路器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本规范书的优质产品。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.0.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

如有异议，偏差(无论多少)，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.0.4本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。

1.0.5本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.6本设备技术规范书未尽事宜，由供、需双方协商确定。

1.0.7断路器及其辅助设备的标牌、铭牌、警示牌应分别标识为英文和中文。

1.0.8供方对提供的成套设备（含辅助设备）负有全责，包括配套外购的产品，所有配套外购产品的型号、制造商应事先征得需方的同意。

1.0.9合同签订后，按规范书要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等的标准和规范清单，交给需方，由需方确认。

1.0.10合同签订后，因规范、标准、规程发生变化，需方有权提出补充要求。

2 技术要求2.1应遵循的主要现行标准（不限于此）GB311.1-1997 《高压输变电设备的绝缘配合》GB11022-1999 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB2706-1989 《交流高压电器动热稳定试验方法》GB763-1990 《交流高压电器在长期工作时的发热》GB5582-1993 《高压电力设备外绝缘污秽等级》GB2900-2008 《电工名词术语》GB1985-2004 《交流高压隔离开关和接地开关》GB5273-1985 《变压器、高压电器和套管的接线端子》GB/T13540 《抗地震性能试验》DL/T 402-2007 《交流高压断路器订货技术条件》DL/T 593-1996 《高压开关设备的共用订货技术导则》DL/T 620-2006 《交流电气装置的过电压保护和绝缘配合》GBIT311.2-2002 《高压输变电设备的绝缘联合使用原则》GBT13540-2009 《高压开关设备和控制设备的抗震要求》2.2 环境条件根据县气象局提供的气象资料，该地区气象特征值如下：最高温度：38.6℃最低气温：-37.3℃多年平均气温：4.7℃年降水量：502.3mm风场中心海拔高度：142m最大风速：24.0m/s多年平均雷暴天数：35.3d多年平均相对湿度：64%多年年平均气压：990.6hPa多年年平均水汽压：8.1hPa最大冻土深度197cm。

真空断路器技术规范书1. 引言真空断路器是一种用来保护电力系统的设备，主要用于开断和关闭电路中的负载电流。

本技术规范书旨在提供真空断路器的技术要求和规范，以确保其正确安装、运行和维护。

2. 术语和定义本规范书中使用的术语和定义如下：•真空断路器：一种通过在真空环境中切断电路中的电流来保护电力系统的设备。

•负载电流：电路中流过断路器的电流。

•过载保护：通过断路器的过载保护功能，防止电路中的电流超过额定电流而引起的损害。

•短路保护：通过断路器的短路保护功能，防止电路中发生短路故障引起的损害。

3. 技术要求3.1 额定电流和额定电压真空断路器的额定电流和额定电压应符合相关的电力系统要求。

额定电流是指断路器可以持续正常运行的最大电流值，额定电压是指断路器可以承受的最大电压值。

3.2 断路能力真空断路器应具有足够的断路能力，即能够在发生过载或短路故障时快速切断电路，并防止进一步损坏。

断路能力取决于额定电流和额定电压，应根据电力系统的负荷情况进行选择。

3.3 动作特性真空断路器的动作特性应满足以下要求：•动作时间：真空断路器在发生故障时应具有快速动作的特性，以确保迅速切断电路。

•泄漏电流：真空断路器在正常工作状态下的泄漏电流应尽可能小，以降低能耗和热损失。

•开断能力：真空断路器在开断负载电流时，应能承受额定负载电流的瞬时冲击。

•关闭能力：真空断路器在关闭电路时，应能承受额定电流的冲击。

3.4 绝缘性能真空断路器应具有良好的绝缘性能，即能够在额定电压下，保持电路的绝缘状态，防止电弧和电晕等现象的发生，并确保电路的安全运行。

3.5 远方/近方操作真空断路器应支持远方和近方操作方式。

远方操作是指通过远程控制设备对断路器进行开断和关闭操作，而近方操作是指通过手动操作装置对断路器进行开断和关闭操作。

远方/近方操作方式应根据电力系统的要求进行选择。

4. 维护和检修4.1 检修周期真空断路器应定期进行检修和维护，以确保其正常运行和安全性能。

35KV真空断路器大修技术要求技术要求编号：一、设备名称：35KV断路器二、设备型号、数量：ZW7-40.5 2台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。

按现行的技术要求较高的标准执行。

GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。

7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：40.5 kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。

5、额定短路开断电流：31.5kA6 、额定短路关合电流：80kA7 、额定短时耐受电流：31.5kA8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg 断路器调整后应达到技术参数序号名称单位数据15、真空灭弧室真空度低于1.33×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度1.4±0.2 m/s（4）平均合闸速度0.4±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分-0.3S-合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，上瓷瓶内装真空灭弧室，下瓷瓶内装电流互。

电气设备断路器的规范要求在电气系统中，断路器是一种重要的保护装置，用于中断电路中的电流，以防止电器设备过载或短路引发的故障。

为了确保电气设备的正常运行和人员的安全，断路器必须符合一系列的规范要求。

本文将依次介绍断路器的外观要求、技术要求和性能要求。

一、外观要求1. 外壳材料：断路器的外壳应由耐火材料制成，以确保其在故障情况下能有效阻挡火焰传播。

2. 外部标识：断路器上应有清晰可见的标识，包括型号、额定电流和额定短路分断能力等信息，以便用户正确选择和使用断路器。

3. 外观检查：断路器外观不得有损坏、变形、腐蚀等缺陷，连接螺栓应紧固可靠，断路器操作机构应灵活、准确。

二、技术要求1. 额定电流：断路器的额定电流应与电气系统的额定工作电流相匹配，以确保在正常工作状态下可靠断开故障电路。

2. 额定电压：断路器的额定电压应与电气系统的额定工作电压相匹配，以确保正常工作时断路器具有足够的绝缘性能。

3. 短路分断能力：断路器应具有足够的短路分断能力，能够在短路故障发生时快速切断电路，避免电气设备损坏和人身伤害。

4. 过载保护：断路器应能够在电气设备过载时自动断开电路，防止电流超过额定值导致设备故障。

5. 分断能力：断路器应能够可靠地分断正常运行的电路，以便于维修和检修设备。

6. 耐久性：断路器的操作机构应具有足够的耐久性，能够承受频繁操作而不损坏。

三、性能要求1. 断路速度：断路器在故障发生时应具有快速切断电路的能力，以避免过大的电弧能量产生危险。

2. 电弧灭弧：断路器在切断故障电路时应具备有效的电弧灭弧措施，以避免电弧持续产生引发火灾或爆炸的风险。

3. 过电压保护：断路器应具备过电压保护功能，能够在电气系统出现过电压情况时及时切断电路，保护设备不受损坏。

4. 环境适应性：断路器应能够适应不同的工作环境，能在高温、低温、潮湿等条件下正常工作，不受环境影响而失效。

综上所述，电气设备断路器在设计、制造和使用过程中必须满足一系列的规范要求。

66K LW9-72.5型断路器技术规范(山河66KV变电站新建工程)1 通用条款1.1 供货方提供的设备的技术规范应符合技术条件所规定的要求，也可推荐与本技术条件规格偏差很小的类似定型设备，同时提供详尽的技术偏差说明。

1.2 供方应有有效的质量保证体系，应已取得ISO9000认证证书。

1.3 本技术条件并未列出有关设备的全部细节，但供货方提供的设备应满足本技术条件、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。

1.4 供货方在投标的同时向招标方提供如下技术资料：1.4.1 与所供设备相符的型式试验报告；1.4.2 技术数据表，不少于附件1表格要求。

1.4.3 已供货产品记录包括：设备简要参数、工程名称、安装地点及投运时间。

1.4.4 产品技术差异表；1.4.5 其他需要的资料1.5 合同签定后二周内供货方应提供认可图纸。

用户在收到认可图纸后一周内将确认的一份图纸寄送供货方。

1.6 供货方应提供技术服务，监督、指导设备安装、调试。

调试数据经双方确认后，留现场一份。

1.7 镀锌和防锈1.7.1 除了非磁性金属外，所有金属部件均应热镀锌。

1.7.2 镀锌层应满足下列要求：1.7.3 镀锌前须将所有焊渣清除干净。

1.7.4 部件材料应在加工、制造完成后再镀锌。

1.8 设备铭牌1.8.1 铭牌在出厂前应安装在设备上。

由铝合金或不锈钢制成。

1.8.2 设备铭牌应使用中文书写，所有铭牌用不锈钢螺丝紧固。

1.8.3 所有警告及信息标记，不管永久的或暂时的皆要用中文，标记要求在10米远处应易于读到。

1.8.4 电气设备的铭牌内容要与IEC标准的要求一致。

1.9 备品备件1.9.1 供货方应提供一份在一定时间里，因安装、起动、连续运行和维护所必须更换及消耗的推荐性标准数量的备品备件清单。

1.9.2 所有的备件应是新的、质量好的，并与所供设备的相应部件采用相同的材料和工艺，且具有互换性。

1.9.3 合同订购的全部备品，应按项目分开，并随第一批设备发运到采购者指定的目的地，备品备件须有合格的单独包装，并注明“备品”字样，特殊备品应说明储存方法。
