打桩及桩基础施工流程及图片

一、离心管桩接桩施工工艺
1、桩定位、及送桩
2、接桩对位，工人用撬杆调整
3、焊接
4、刷防锈漆
套管成孔灌注桩
套管成孔灌注桩是目前采用最为广泛的一种灌注桩。

它有锤击沉管灌注桩、振动沉管灌注桩和套管夯打灌注桩三种。

利用锤击沉桩设备沉管、拔管时，称为锤击沉管灌注桩；利用激振器振动沉管、拔管时,称为振动沉管灌注桩。

图4．2．3为沉管灌注桩施工过程示意图。

（1）锤击沉管灌注桩.锤击沉管灌注桩是利用锤击打桩机，将带有活瓣式桩靴或设置钢筋混凝土预制桩尖的钢套管锤击沉入土中，然后边浇筑混凝土边用卷扬机拔桩管成桩.
施工开始时，将桩管对准预先埋设在桩位上的预制钢筋混凝土桩靴上，校正桩管的垂直度后，即可用锤打击桩管。

当桩管打至要求的贯入度或标高后，检查管内无泥浆或水进入，即可灌注混凝土。

待混凝土灌满桩管后，开始拔管，拔管时要使速度均匀,同时使管内混凝土保持略高于地面,这样一直到桩管全部拔出地面为止。

上面所述工艺过程，属于单打灌注桩的施工。

为了提高桩的质量和承载力，还可以采用复打扩大灌注桩。

其施工方法是在第一次打完并将混凝土灌注到桩顶设计标高、拔出桩管后,清除管外壁上的污泥和桩孔周围地面上的浮土，在原桩位上第二次安放桩靴做第二次沉管,使未凝固的混凝土向四周挤压扩大桩径，然后再第二次灌注混凝土。

桩管在第二次打入时，应与第一次的轴线重合，并必须在第一次灌注的混凝土初凝之前完成扩大灌注第二次混凝土工作.。

14 种桩基及地基处理工艺流程图目录1. 挖孔桩...................................................2...1．1 人工挖孔灌注桩施工工艺流程图.......................... 2.. 2．钻孔灌注桩............................................... 2... 2．钻孔灌注桩............................................... 3...2.1 回转钻成孔正循环清孔工艺流程图.........................3.2.2 回转钻成孔反循环清孔工艺流程图......................... 4.2.3 冲击成孔正循环清孔工艺流程图........................... 5..3. 沉管灌注桩............................................... 6...3．1 沉管灌注桩施工工艺流程图.............................. 6..3.2 引孔沉管灌注桩施工工艺流程图........................... 7.. 4．长螺旋压力灌注桩......................................... 7... 4．长螺旋压力灌注桩......................................... 8...4.1 长螺旋压灌砼桩施工工艺................................. 8..4.2 长螺旋压浆桩施工工艺 ................................... 8..5. 预制桩................................................... 9...5.1 预制桩锤击沉桩法施工工艺............................... 9..5.2 预制桩静压法施工工艺流程.............................. 1..0 6．预压................................................... 1..1.6．1 真空预压工艺流程图................................... 1..1 7. 搅拌桩.................................................. 1..1.7. 搅拌桩.................................................. 1..2.7.1 喷浆搅拌桩施工工艺流程图.............................. 1..28. 挤密桩.................................................. 1..3.8.1 振动沉管挤密碎石桩施工工艺流程图...................... 1.38.2 振冲挤密碎石桩施工工艺流程图.......................... 1.3地基处理手段工艺流程简介1.挖孔桩1.1人工挖孔灌注桩施工工艺流程图2.钻孔灌注桩2.1回转钻成孔正循环清孔工艺流程图2.2回转钻成孔反循环清孔工艺流程图2.3冲击成孔正循环清孔工艺流程图3.沉管灌注桩3. 1沉管灌注桩施工工艺流程图3.2引孔沉管灌注桩施工工艺流程图4.长螺旋压力灌注桩4.1长螺旋压灌砼桩施工工艺4.2长螺旋压浆桩施工工艺5.预制桩5.1预制桩锤击沉桩法施工工艺5.2预制桩静压法施工工艺流程6.预压6. 1真空预压工艺流程图7•搅拌桩7.1喷浆搅拌桩施工工艺流程图施工准备制备浆液关闭搅拌头移动桩架8•挤密桩8.1振动沉管挤密碎石 桩施工工艺流程图8.2振冲挤密碎石桩施工工艺流程图*材料试验材料米购桩机移位桩头加强振动制桩投放碎石清 孔I W I水冲造孔桩机对位丄桩位测放。

桩基础施工工艺大全（图文并茂）桩基础施工工艺大全（图文并茂）常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成桩施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩；本条文简要介绍施工方法及其机械设备选择要点。

一、沉入桩基础常用的沉入桩有钢筋混凝土桩、预应力混凝土桩和钢管桩。

注：什么是沉入桩？沉入桩，是靠桩锤的冲击能量将预制桩打(压)入土中，使土被压挤密实，以达到加固地基的作用。

沉入桩所用的基桩主要为预制的钢筋混凝土桩和预应力混凝土桩。

沉入桩的施工方法主要有：锤击沉桩、振动沉桩、射水沉桩、静力压桩以及钻孔埋置桩等。

■（一）准备工作1．沉桩前应掌握工程地质钻探资料、水文资料和打桩资料。

2．沉桩前必须处理地上（下）障碍物，平整场地，并应满足沉桩所需的地面承载力。

3．应根据现场环境状况采取降噪声措施；城区、居民区等人员密集的场所不应进行沉桩施工。

4．对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。

5．贯人度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。

6．用于地下水有侵蚀性的地区或腐蚀性土层的钢桩应按照设计要求做好防腐处理。

（二）施工技术要点1．预制桩的接桩可采用焊接、法兰连接或机械连接，接桩材料工艺应符合规范要求。

2．沉桩时，桩帽或送桩帽与桩周围间隙应为5～lOmm;桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩身垂直度偏差不得超过0.5%。

3．沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打；根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。

锤击过程应采用重锤低击。

4．施工中若锤击有困难时，可在管内助沉。

5．桩终止锤击的控制应以控制桩端设计标高为主，贯人度为辅。

6．沉桩过程中应加强邻近建筑物、地下管线等的观测、监护。

注：什么是桩帽？桩帽是为了防止打入桩桩头被打坏而使用的一种施工设施，不属于建筑结构范围。

在桩基施工时为了保护桩不被打坏安装上桩帽主要起保护作用。

史上最详细的管桩施工流程，图文并茂！一、桩基的基础知识1、桩基础桩基础是深基础中应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。

2、桩的作用桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。

3、桩的分类（1）按受力情况分类端承桩:是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考 .摩擦桩:完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考（2）按施工方法分类预制桩：根据沉入土中的方法，可分打入桩、水冲沉桩、振动沉桩和静力压桩等。

灌注桩：是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩。

灌注桩按成孔方法不同，有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、沉管灌注桩等。

二、预应力管桩预应力混凝土管桩生产流程滚管式打桩机导杆式打桩机步履式打桩机三点支撑履带式打桩机柴油锤液压锤特大型液压锤（带消音罩）1、管桩的适用范围（1）预应力高强混凝土管桩（代号PHC）、预应力混凝土管桩（代号PC）适用于工业与民用建筑的基础。

铁路、公路与桥梁、港口、水利、市政、构筑物等工程的基础设计也可使用。

（2）预应力混凝土薄壁管桩（代号PTC）适用于工业与民用建筑的基础。

（3）PHC桩、PC桩适用于抗震设防烈度不大于7度的地区；若使用于抗震设防烈度较高的地区，则需另行验算。

（4）PTC桩适用于抗震设防烈度小于7度的地区, 抗震设防烈度为7度的地区需另行验算；PTC桩不得用于抗震设防烈度大于7度的地区。

（5）当基础工程的环境、地质条件对管桩有侵蚀性时，应采取有效的技术措施。

（6）管桩主要考虑承受竖向荷载。

2、管桩基础的主要施工方法（1）锤击法：柴油锤、液压锤；（2）静压法：抱压式液压压桩机；顶压式液压压桩机抱压顶压联合式液压压桩机抱压振动液压压桩机（3）引孔打（压）法；（4）钻孔植桩法；（5）中掘法（直径≥600）。

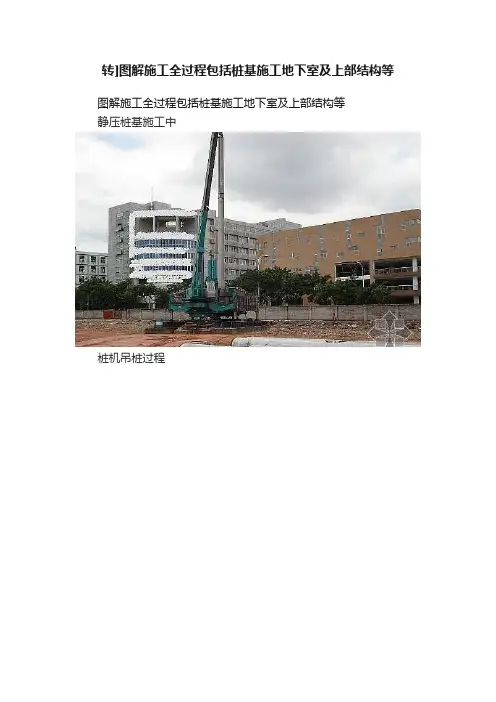

转]图解施工全过程包括桩基施工地下室及上部结构等
图解施工全过程包括桩基施工地下室及上部结构等
静压桩基施工中
桩机吊桩过程
接桩焊接施工中
焊接接头，在焊接时使用ER50-6焊丝，CO2气体保护
桩基静载检测
桩基静载检测
静载检测中
桩机安装边桩器，因为施工场地受限，在个别位置，需要用边桩器压桩
用边桩器施工中
抗拔桩的抗拔检测，预备工作是在桩芯装上6根25的钢筋笼，c35微膨胀砼浇捣并养护二周以上，才开始做的。

抗拔检测中
抗拔检测用的仪表
桩基的高应变检测中
高应变检测。

线头是传感器的。

高应变检测中
水泥搅拌桩施工中，在施工前，要挖翻浆槽。

水泥搅拌桩施工中，下面是翻浆槽
水泥搅拌桩施工中
水泥搅拌桩施工中，在水泥搅拌桩中部分插入毛竹，，部分插钢管
原先挖的翻浆槽都差不多满了啊
挖掉翻浆，准备做水泥搅拌桩的上部冠梁。

边上是放坡铁丝网水泥砂浆批荡。

靠近民房处用高压旋喷桩做基坑支护加中间四道锚杆。

高压旋喷桩施工中。

上面的图片是高压旋喷桩机的后台---水泥注浆机及加压的机器。
