配光曲线培训资料
配光曲线是摄影和照明领域中常用的概念，用来描述灯光的分布和
强度变化。
以下是一些配光曲线培训资料的建议内容：
1. 了解基本概念：配光曲线是指描述灯光分布和强度变化的曲线图，通常呈现在灯具的光功率分布图上。
学习者应先了解基础的配光曲
线知识，如光斑大小、亮度分布等。
2. 掌握不同类型的配光曲线：不同类型的灯具会有不同的配光曲线，如聚光灯、泛光灯、洗墙灯等。
学习者应了解每种类型的灯具的光
线投射方式和特点，以及对应的配光曲线。
3. 学习配光曲线的分析方法：学习者可以通过观察配光曲线来判断
灯光分布和强度变化是否符合实际需求。
培训资料应包含配光曲线
的分析方法和技巧，如如何判断光斑均匀性、亮度分布是否平衡等。
1
4. 实践演练：培训资料可以提供一些实践演练的案例，让学习者根据实际需求设计灯光方案，并通过分析配光曲线来评估方案的合理性和效果。
5. 案例分享：培训资料可以分享一些成功的灯光设计案例，包括配光曲线的设计和分析过程。
这些案例可以帮助学习者加深对配光曲线的理解，并提供实际应用的参考。
6. 工具使用：培训资料可以介绍一些常用的工具和软件，如灯具选择软件、配光曲线绘制工具等。
学习者可以通过这些工具更方便地进行配光曲线的设计和分析。
7. 定期答疑和讨论：培训过程中应设立定期的答疑和讨论时间，让学习者可以提问和分享经验。
这样可以帮助学习者更好地理解和应用配光曲线的知识。
2
以上是一些关于配光曲线培训资料的建议内容，希望对你有所帮助。
如果有其他问题，请随时提问。
3。

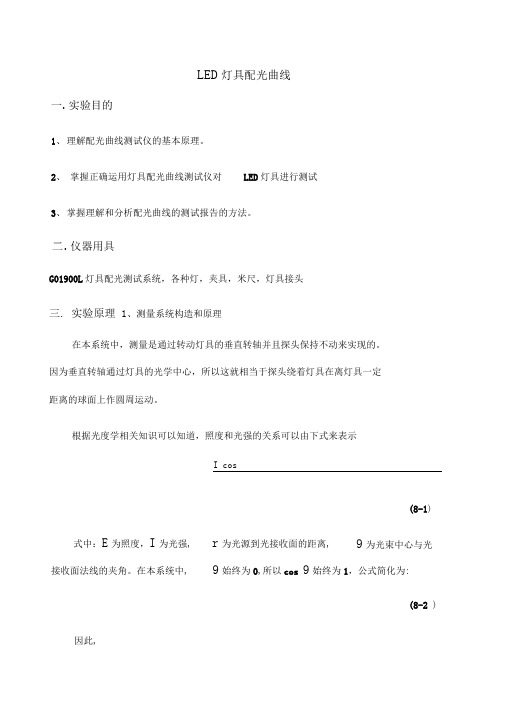

LED灯具配光曲线一.实验目的1、理解配光曲线测试仪的基本原理。
2、掌握正确运用灯具配光曲线测试仪对LED灯具进行测试3、掌握理解和分析配光曲线的测试报告的方法。
.仪器用具G01900L灯具配光测试系统，各种灯，夹具，米尺，灯具接头三. 实验原理 1、测量系统构造和原理在本系统中，测量是通过转动灯具的垂直转轴并且探头保持不动来实现的。
因为垂直转轴通过灯具的光学中心，所以这就相当于探头绕着灯具在离灯具一定距离的球面上作圆周运动。
根据光度学相关知识可以知道，照度和光强的关系可以由下式来表示I cos(8-1) 式中：E为照度，I为光强, r为光源到光接收面的距离, 9为光束中心与光接收面法线的夹角。
在本系统中, 9始终为0,所以cos 9始终为1，公式简化为:(8-2 ) 因此,I E?r 2（8-3）照度值E 由仪器测出，光源到探头的距离r 由用户按规定条件设定，那么光强值也就得到了。
本系统测试的另一个参数等效光通量①是在假设LED灯具的发光特性在同一环带上是各向同性的前提下通过光强对立体角的积分来得到的，即将测试平面内（X平面）两个与光轴夹角相等的测试点光强值作算术平均后得到一条X平面内的光强分布曲线（关于光轴对称），见图8-2 。
然后将这条曲线绕光轴旋转180°得到LED在整个空间的光强分布。
计算公式如下式所示：I i ?d i （8-4 ）式中，l i为两个与光轴夹角相等的测试点光强的算术平均值，Q i为同纬度环带立体角。
假想一个以灯具光学中心为球心、灯具光轴为极轴、测试距离为半径的球面，把光强分布曲线测试点的光强等效成球面上同纬度环带的平均值。
测试基准面测试环境为暗室图8-1 基本系统构造及原理图8-2 X平面内光强分布及等角度环带图2、仪器的基本功能G01900L丁具配光测试系统主要测量对象为具有杯形灯罩的灯具，测量参数为经过灯具光学中心且垂直于灯具口面的水平平面内的光强分布曲线，可以分别用极坐标图和直角坐标图表示，以及各个测试点的光强数据。
配光曲线图详解
配光曲线图详解
配光曲线图是指光源在不同方向和角度下的亮度分布情况，也是灯具设计和照明计算中常用的一个重要参数。
正确理解和应用配光曲线图可以帮助人们更好地规划和设计照明系统，使其更加节能、环保并提高使用效果。
在配光曲线图中，一般采用等高线或彩虹图的方式来表示光线的亮度分布情况。
通过这些图形，我们可以清晰地了解到光源在不同方向下的亮度分布情况，从而更好地控制光线的照射范围和亮度，避免浪费和光污染。
配光曲线图的制作需要使用光学检测仪器和计算软件进行，一般需要对灯具进行多次测试和分析，才能得到准确的数据和图形。
在制作配光曲线图时，需要注意以下几点：
首先，要选择合适的光学检测仪器和计算软件，确保测试和分析的准确性和可靠性。
其次，要根据具体的应用场景和要求，选择合适的测试方法和角度范
围，以确保测试结果的全面性和可操作性。
最后，要对测试结果进行综合分析和应用，结合实际场景和需求，进行灯具设计和照明计算，以提高照明效果和节能环保。
在实际应用中，配光曲线图对于照明系统的设计和规划起到了至关重要的作用。
它不仅可以帮助人们更好地控制和使用光线，还可以提高照明效果和节能环保。
因此，我们应该积极学习和应用配光曲线图，不断完善和提高照明系统的质量和效率。
第5讲配光曲线
配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息
最大光强：灯具的最大光强（即锋值光强），单位：cd。
光束角概念
一般是指在50%最大光强间夹角为光束角，单位：度。
窄光束：光束角≤20°
中光束:光束角在20°～40°
宽光束光束角≥40°
灯具配光的IES标准文件格式如下：
IESNA: LM- 63- 2002
[Keywords #] 关键字资料
*TILT=<file-spec>或<INCLUDE>或<NONE>
*<光源相对于灯具的位置>*<倾斜角度的数量>*<倾斜角度>*<与角度对应的光输出变化系数>TILT= INCLUDE才存在
*<光源数> <流明数/光源> <乘数> <垂直角度数量> <水平角度数量> <配光曲线种类> <单位类别><发光面宽> <长> <高>
*<镇流器因子> <镇流器光源光强因子> <输入瓦数>
*<垂直角度>
*<水平角度>
*<第1水平角度的全部垂直角度光强值>
*<第2水平角度的全部垂直角度光强值>
*...............
*<最后一水平角度的全部垂直角度光强值>
IES文件格式解读
指上向量，C系统。
灯具配光曲线的认识基础知识一、基本概念定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
二、配光曲线的分类配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光(< 20°) 中配光(20°> 40°)宽配光(> 40°)其实也没有严格的定义，各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西――支架的配光曲线图:图1就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪在图形下面有注释：T= C0°-180°A= C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。
z0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。
在支架中C0°-180°一般被定义为垂直与灯管方向的。
同理A就是表示光在C90°-270°剖面上的分布情况。
如图3：知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。
极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是这个剖面上的垂直角度了，向下方向被定义为0°如图4：注意一点：图4有个 cd/1000 lm 的单位，这表示这是一个以千流明为标准的配光，实际的光强需要换算才能得到（如何换算不用说了吧，1000 lm下是50 cd，2000 lm就是100 cd咯！）。
如何解读产品的配光曲线图( 替换原96页内容)
配光曲线是指灯具在光通量为1000lm时不同方向角度的发光强度（cd）
一、曲线的含义
1.射线：四周标有度数的射线代表光源在不同角度的发射线。
2.等距离圆曲线：表示光源的发光强度（此数值为光源每1000流明时的光强值）。
3.图中的封闭曲线：表示灯具发光方向上的发光强度分布。
二、读图
1.具体的读法：找到光源的发射线与封闭曲线的相交点，从等距离圆曲线上读出发光强度的数值。
2.以雷士NFP088防眩平台灯配光曲线图为例
（下图所示）：
从配光曲线图上我们可以读出光源在左右15度
角度的数值约为250cd/1000lm；在0度时发光强度接
近285cd/1000lm。
三、实际值
从配光曲线上读出的是光源在1000lm时的发光
强度值，实际的发光强度应根据灯泡的光通量乘以读
出数值再除以1000。
如以雷士NFP088防眩平台灯150W金卤灯光源
的光通量为13000lm。
在发射角为0度时的发光强度
为：285×13000/1000=3705cd
四、照度换算
根据实际的发光强度数值，可以计算出在不同距离、不同角度下某点的照度值
计算公式：照度值=光强值/距离的平方
例如：求该灯具安装在距地面5m高的位置，根据配光曲线图试计算出在灯具正下方地面A点和左右15度角地面B点的照度值。
A点：根据配光曲线已计算出发光强度为3705cd；距离为5m；代入上述计算公司，可得出照度为：3705/52=148.2lux。
B点：根据配光曲线可计算出发光强度为250X13000/1000=3250cd；距离为5m/Cos20＝5.3m
代入上述计算公司，可得出照度为：3250/5.32=115.69lux。
(说明：通过配光曲线计算出的照度值仅供参考，一般的实际值要在以上公式计算值得基础上乘以0.5—0.6的维护系数和利用系数。
)
备注：
1.cd为坎德拉的英文缩写，是光强的单位；lm 为流明的英文缩写，是光通量的单位；lux为勒克斯的英文缩写，是照度的单位。
2.以上公式可以归纳为：
五、防爆知识
(一）爆炸性物质的分类、分级和分组
爆炸性物质可分为3类：
Ⅰ类：矿井甲烷；
Ⅱ类：爆炸性气体混合物（含蒸汽、薄雾）；
Ⅲ类：爆炸性粉尘（含纤维）；
(二) 爆炸危险环境的区域划分
为了在爆炸危险环境中正确地选择电气设备及设置配电线路，即按照不同的危险区域，选用防护程度不同的电气设备及线路，根据《爆炸和火灾危险环境电力设计规范》划分了爆炸环境中的危险区域分区。
1.爆炸危险环境的分类：
爆炸危险环境按爆炸性物质的形态分为：气体爆炸危险环境和粉尘爆炸危险环境两类。
2.爆炸性气体环境的分区：
爆炸性气体环境，根据爆炸性气体混合物出现的频繁程度、持续时间和危险程度进行分区。
亦即根据爆炸性气体混合物是连续出现或长期出现或是短期出现的不同情况进行分区。
爆炸性气体环境分为3个危险区：
0区：连续出现或长期出现爆炸性气体混合物的环境；
1区：在正常运行时可能出现爆炸性气体混合物的环境；
2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境。
(三) 防爆电气设备
防爆电气设备是按国家标准设计制造的不会引起周围爆炸性混合物爆炸的电气设备。
现行的防爆电气设备的国家标准是GB3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》和各防爆型式专用标准。
防爆电气设备种类很多，但照明灯具方面通常选用的防爆型式主要只有以下三种。
1.隔爆型防爆电气设备
具有隔爆外壳的电气设备称为隔爆型电气设备。
隔爆外壳既能承受内部爆炸性混合物的爆炸压力，也能阻止内部的爆炸向外壳周围爆炸性混合物传播。
隔爆型“d”
2.增安型防爆电气设备
对于正常运行时不产生火花、电弧和危险高温的电气设备，可以采用一些附加措施来提高设备的安全可靠性，从而大大减少火花、电弧和危险高温现象出现的可能性，使之可以用于爆炸性场所，这种电气设备被称为增安型防爆电气设备。
增安型“e”
3.本质安全型防爆电气设备
全部采用本质安全电路的电气设备。
本质安全电路就是在规定的试验条件下，正常工作或规定的故障状态下产生的电火花或热效应均不能点燃规定的爆炸性混合物的电路。
本安型“i”
4.防爆电气设备的类别、级别与温度组别：
防爆电气设备按其适用的场所分为2类：
Ⅰ类：煤矿井下用电气设备；
Ⅱ类：除煤矿外的其他爆炸性气体环境用电气设备。
Ⅱ类电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙和最小点燃电流比分为A、B、C三级，并按其最高表面温度分为T1-T6六组。
见表1和表2。
表1 Ⅱ类电气设备的分级
级别最大试验安全间隙
MESG（㎜）
最小点燃电流比MICR
ⅡA 1.14>MESG>0.9 1.0>MICR＞0.8
ⅡB 0.9 ≥MESG＞0.5 0.8≥MICR>0.45
ⅡC 0.5≥MESG 0.45 ≥MICR
表2 Ⅱ类电气设备温度组别
温度组别自燃温度T(℃) 设备允许最高表面温度(℃) T1 T ＞450 450
T2 450≥T＞300 300
T3 300≥T＞200 200
T4 200≥T＞135 135
T5 135≥T＞100 100
T6 100≥T＞85 85
防爆标识的表示方法：
✓总标为“EX”
✓防爆标志顺序:
d II T4
C
EX
灯具表面最大温度
爆炸性气体级别
爆炸性物质类别
防爆形式:隔爆型。
