基于耦合带线超宽带耦合器的分析与设计谢成发,彭高森,郑智潜,胡善祥 (华东电子工程研究所,安徽合肥230031)摘 要:介绍了一种基于耦合带线超宽带耦合器的分析与设计。
实际设计的超宽带3dB 耦合器在1.2～4.2G Hz 相对带宽110%的频带内,插入损耗小于0.5dB ,带内波纹大于-0.25dB 小于+0.35dB ,端口隔离大于17dB ,端口驻波小于1.3。
关键词:耦合器超宽带耦合带线中图分类号:T N81113 文献标识码:A 文章编号:1009-0401(2008)03-0026-03The analysis and design of an ultra 2br oadband couplerbased on coup ling stri p lineXIE Cheng 2fa,PEN G Ga o 2sen,ZHENG Zhi 2qia n,HU Sha n 2xia ng(E ast Ch ina R e search I ns titu te of E lectr on ic E ng ineering,Hefei 230031,Ch ina )A bstra ct :I n this paper,the analysis and design of an ultr a 2br oadband coup ler ba sed on coup ling stri p 2line is intr oduced .I n the frequency r ange of 1.2～4.2G H z and w ithin the rela tively bandwidth 110%,the results of the design are:loss <0.5d B ;20.25d B <ripple <+0.35;isolati on >17dB;VS W R <1.3.Keywor ds:coup ler ;ultra 2br oad band;coup ling stri p line1 引 言随着雷达、通信、电子对抗等领域的发展,宽带、超宽带技术得到了广泛的应用。
超宽带微带带通滤波器的设计袁伟强;宋树祥;程洋;张勇敢【摘要】为了设计小型化、低插入损耗、宽阻带的滤波器,本文基于缺陷微带结构(defected microstrip structure,DMS)提出一种新型H形DMS结构微带滤波器,利用DMS结构与1/4波长终端短路谐振器设计制作一种小型超宽带微带带通滤波器,并用ADS(advanced design system)软件对该滤波器进行分析及仿真验证,且对所设计的滤波器进行实物加工测试.测试结果表明,该滤波器的相对带宽达到了116%,阻带在-20 dB以下的频段为12~19 GHz,其宽度达到了7 GHz,与理论分析基本一致.该滤波器尺寸为13.7 mm×6.8 mm,同时还具有插入损耗小、结构简单紧凑等优点.%Based on the defected microstrip structure (DMS),a new H-shaped DMS microstrip filter is proposed.A small ultra-wideband microstrip bandpass filter is designed and fabricated using the DMS structure and the 1/4 wavelength shorted resonator.The filter is analyzed and simulated by ADS software.The designed filter is tested by physical processing.The test results show that the relative bandwidth of the filter reaches 116%,and the band with -20 dB is 12-19 GHz and its width is 7 GHz, which is consistent with the theoretical analysis.The size of the filter is 13.7 mm× 6.8 mm,with a small insertion loss,simple structure,and other advantages.【期刊名称】《广西师范大学学报（自然科学版）》【年(卷),期】2017(035)004【总页数】7页(P32-38)【关键词】带通滤波器;缺陷微带结构(DMS);超宽带;短路枝节;ADS【作者】袁伟强;宋树祥;程洋;张勇敢【作者单位】广西师范大学电子工程学院,广西桂林 541004;广西师范大学电子工程学院,广西桂林 541004;广西师范大学电子工程学院,广西桂林 541004;广西师范大学电子工程学院,广西桂林 541004【正文语种】中文【中图分类】TN713近些年,超宽带技术蓬勃发展,自2002年美国通信委员会(federal communications commission,FCC)批准超宽带可以商业使用以来,各种超宽带器件的研究逐渐增加。

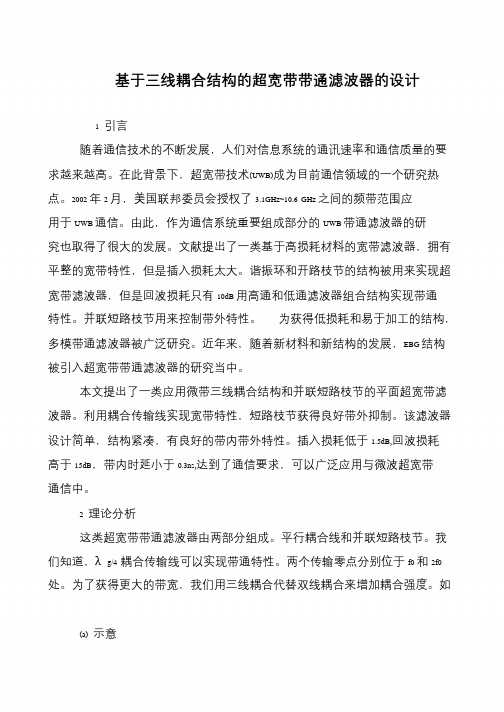

基于三线耦合结构的超宽带带通滤波器的设计1 引言随着通信技术的不断发展，人们对信息系统的通讯速率和通信质量的要求越来越高。
在此背景下，超宽带技术(UWB)成为目前通信领域的一个研究热点。
2002 年2 月，美国联邦委员会授权了3.1GHz~10.6 GHz 之间的频带范围应用于UWB 通信。
由此，作为通信系统重要组成部分的UWB 带通滤波器的研究也取得了很大的发展。
文献提出了一类基于高损耗材料的宽带滤波器，拥有平整的宽带特性，但是插入损耗太大。
谐振环和开路枝节的结构被用来实现超宽带滤波器，但是回波损耗只有10dB 用高通和低通滤波器组合结构实现带通特性。
并联短路枝节用来控制带外特性。
为获得低损耗和易于加工的结构，多模带通滤波器被广泛研究。
近年来，随着新材料和新结构的发展，EBG 结构被引入超宽带带通滤波器的研究当中。
本文提出了一类应用微带三线耦合结构和并联短路枝节的平面超宽带滤波器。
利用耦合传输线实现宽带特性，短路枝节获得良好带外抑制。
该滤波器设计简单，结构紧凑，有良好的带内带外特性。
插入损耗低于1.5dB,回波损耗高于15dB，带内时延小于0.3ns,达到了通信要求，可以广泛应用与微波超宽带通信中。
2 理论分析这类超宽带带通滤波器由两部分组成。
平行耦合线和并联短路枝节。
我们知道，λg/4耦合传输线可以实现带通特性。
两个传输零点分别位于f0 和2f0 处。
为了获得更大的带宽，我们用三线耦合代替双线耦合来增加耦合强度。
如(a) 示意。
