(完整word版)初三物理提优训练(电功、电功率)

专练三：电功、电功率练习（含答案）一、选择题1.一个电热器电阻为R，当它两端电压为U，通电时间为t时，消耗电能为1W；若要使它消耗电能为4W，下列方法正确的是( )A.电阻R不变，电压U不变，通电时间t变为原来的2倍B.电阻R减半，电压U增大1倍，通电时间t不变C.电阻R不变，电压U增大1倍，通电时间t不变D.电阻R减半，电压U不变，通电时间t不变2.R1、R2两个电阻并联后接入电路中，它们的电功率之比P1:P2=9:4则有R1、R2两个电阻阻值之比是( )A.9:4B.4:9C.3:2D.2:33.将两电热丝R1、R2串联起来，接在电路中.若R1＞R2，则先被点燃的火柴是( )A.电炉丝R1上的火柴B.电护丝R2上的火柴C.两电热丝上的火柴同时被点燃D.无法确定4.标有“2400Ω，40W”和“2400Ω，20W”的两个定值电阻，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )A.1:2B.2:1C.1:1D.1:45.电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是( )A.电烙铁最多B.电视机最多C.电风扇最多D.一样多6.三个灯泡L1、L2、L3、分别标有“220V，100W”、“110V，100W”、“36V，100W”字样，它们都正常发光时，则( )A.L1亮B.L2亮C.L3亮D.一样亮7.如图所示的电路，当变阻器的滑片P向b移动过程中( )A.灯L功率变大，电流表Ａ、电压表Ｖ的示数都变小B.灯L功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大C.灯L功率变小，电流表Ａ、电压表Ｖ的示数都变大D.灯L功率变小，电流表Ａ的示数变小，电压表Ｖ的示数变大8.一个标有“4V，2W”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则( )A.此时灯泡中电流为0.5AB.此时灯泡中电流为1AC.此时灯泡的实际功率为0.5WD.此时灯泡的实际功率为1W9.小红家的电表允许通过的最大电流是10A，她家有4个标有“220V，60W”的灯泡，1个标“220V，1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则( )A.所有用电器可以同时使用B.除热水器外其他用电器可以同时使用C.关闭电视机后其他用电器可以同时使用D.电冰箱制冷时，其他用电器不能同时使用10.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( )A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小11.近年来，我市电力供应紧张，节约用电尤为重要。

提高班练习电功和电功率1、关于家庭电路中的电能表，下列说法中正确的是（）A．电能表的作用是测量用电器中通过电流大小的B．电能表转盘转速越快，用电器消耗的电能越多C．电能表的作用是测量用电器消耗电能多少的D．电能表的测量值是以“KW”为单位的2、已知R1：R2＝2：3，将它们串联接到电路中，相同时间内消耗电能之比为（）A．3：2 B．2：5 C．3：5 D．2：33、一台家用电扇的电阻约200Ω，把它接到220V的电源上，通过它的电流是0.3A，如果这台电扇通电1min40s，则它消耗的电能是（）A．1800J B．6600J C．8400J D．6000J4、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。

则下列说法中错误的是（）A．电压表示数仍为9VB．R1的阻值为18ΩC．R2的阻值为45ΩD．R2在10秒内消耗的电能为67.5J5、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S,这时电流表的示数为0.4A,则电源电压和元件B在1秒内消耗的能分别是（）A. 2.0V 0.8 JB. 2.5V 1.0JC. 4.5V 1.0 JD. 4.5V 1.8J6、如图所示，如果A、B间电压保持不变，电阻R1：R2=1：3，那么当开关S闭合后( )A、通过R1与R2的电流之比为1：3B、R1与R2两端的电压之比为3：1C、R2上增加的电流与干路上增加的电流之比为3：4D、相同时间内，两个电阻消耗的电能之比W1：W2=3：17、一辆娱乐电瓶车，工作电压为24V，工作电流为10A，效率为80%，电瓶车以及人的总重为2000N，行驶时阻力是车总重的0.1倍，则此电瓶车匀速行驶100m所用的时间是（）A、83sB、104sC、833sD、1042s8、在如图所示的电路中，R 1=10Ω，R 2=20Ω，R 3的阻值不等于零，当断开开关S 时，电压表的示数为6V ，当闭合开关S ，电压表的示数可能是（设电源电压保持不变）（ ）A 、11VB 、10VC 、9VD 、8V9、在图所示的电路中，当滑动变阻器Ｒ的滑片Ｐ从Ｂ向Ａ滑动的过程中，电压表Ｖ１、Ｖ２示数的变化量的值分别为ΔＵ１、ΔＵ２，则它们的大小关系是__________10、在图的电路中，R 为待测电阻，阻值约为5Ω。

【物理】初三物理电功率测试卷(有答案)（word）1一、电功率选择题1．下列说法中正确的是（）A. 折射角一定小于入射角B. 电能表是测量电功的仪表C. 导体的横截面积越大，电阻越大D. 声音不能传递能量【答案】 B【解析】【解答】解：A、题中没有说光在哪两种介质中传播，所以折射角和入射角的大小不能比较，A不符合题意。

B、电能表是测量电功的仪表，B符合题意。

C、在材料、长度和温度一定时，横截面积越大，电阻越小；没有前提条件，不能说导体电阻和横截面积的关系，C不符合题意。

D、声音可以传递能量，也可以传递信息，D不符合题意。

故答案为：B。

【分析】光从空气斜射入水或其他介质时，折射角小于入射角.电能表是测量电功的仪表.决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）声音可以传递能量，也可以传递信息.2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．3．如图所示，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。

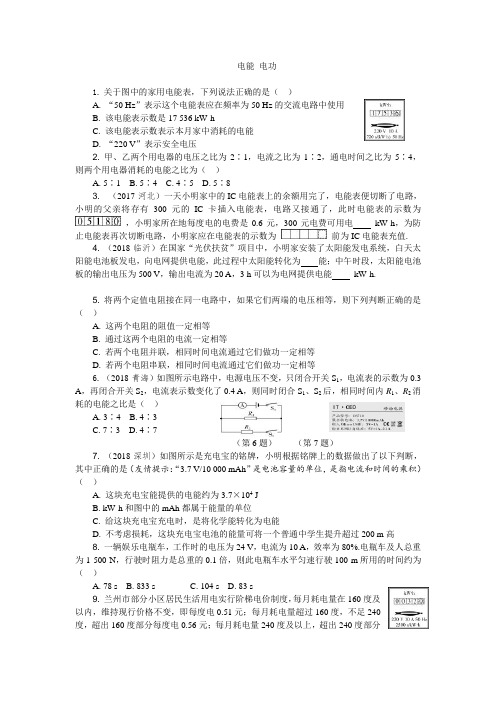

电能电功1. 关于图中的家用电能表，下列说法正确的是（）A. “50 Hz”表示这个电能表应在频率为50 Hz的交流电路中使用B. 该电能表示数是17 536 kW·hC. 该电能表示数表示本月家中消耗的电能D. “220 V”表示安全电压2. 甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为（）A. 5∶1B. 5∶4C. 4∶5D. 5∶83. （2017·河北）一天小明家中的IC电能表上的余额用完了，电能表便切断了电路，小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为，小明家所在地每度电的电费是0.6元，300元电费可用电kW·h，为防止电能表再次切断电路，小明家应在电能表的示数为前为IC电能表充值.4. （2018·临沂）在国家“光伏扶贫”项目中，小明家安装了太阳能发电系统，白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为能；中午时段，太阳能电池板的输出电压为500 V，输出电流为20 A，3 h可以为电网提供电能kW·h.5. 将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是（）A. 这两个电阻的阻值一定相等B. 通过这两个电阻的电流一定相等C. 若两个电阻并联，相同时间电流通过它们做功一定相等D. 若两个电阻串联，相同时间电流通过它们做功一定相等6. （2018·青海）如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3 A，再闭合开关S2，电流表示数变化了0.4 A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（）A. 3∶4B. 4∶3C. 7∶3D. 4∶7（第6题）（第7题）7. （2018·深圳）如图所示是充电宝的铭牌，小明根据铭牌上的数据做出了以下判断，其中正确的是（友情提示：“3.7 V/10 000 mAh”是电池容量的单位，是指电流和时间的乘积）（）A. 这块充电宝能提供的电能约为3.7×104 JB. kW·h和图中的mAh都属于能量的单位C. 给这块充电宝充电时，是将化学能转化为电能D. 不考虑损耗，这块充电宝电池的能量可将一个普通中学生提升超过200 m高8. 一辆娱乐电瓶车，工作时的电压为24 V，电流为10 A，效率为80%.电瓶车及人总重为1 500 N，行驶时阻力是总重的0.1倍，则此电瓶车水平匀速行驶100 m所用的时间约为（）A. 78 sB. 833 sC. 104 sD. 83 s9. 兰州市部分小区居民生活用电实行阶梯电价制度，每月耗电量在160度及以内，维持现行价格不变，即每度电0.51元；每月耗电量超过160度，不足240度，超出160度部分每度电0.56元；每月耗电量240度及以上，超出240度部分每度电0.81元；小林家2月底电能表示数如图所示，3月底电能表示数为200 kW·h，那么3月份他家消耗了kW·h的电能，应交电费元.10. （2018·昆明）电灯正常工作时会发热发光，这是电流使电能转化为内能和光能.如果电灯在一段时间内消耗的电能为E1，电流做的功为W，转化的内能为E2，转化的光能为E3，那么E1、E2和E3三者的等量关系是，功与能的关系是W＝Ｗ.11. （2019·常州）太阳能充电宝上表面贴有太阳能板，可利用太阳能为内部锂电池充电，但销量低迷.某款太阳能充电宝内锂电池容量为0.1 kW·h，合J.在充足阳光下太阳能板产生5 V电压、0.25 A电流为锂电池充电，充电效率为80%，将锂电池从无电状态下充满，太阳能板需要输出J的电能，若每天充足太阳光照10小时，需要天才能将锂电池充满.12. 现在很流行的数码相机的主要优点是可以直接生成数码照片，从而可以方便地进行编辑与加工，保存的时间也更长.而且数码照片还可以直接在电脑上显示出来，或者通过电子邮件传送出去.如图是一款数码相机的电池的一些资料.名称：充电式锂离子电池容量：2 200 mA·h 充电电压：4.2 V充电模式：恒流/恒压标称电压：3.7 V完全充电：2 200 mA/4.2 V，2.5 h 最大持续放电电流：3 300 mA循环寿命：500次工作环境温度：－20 ℃～60 ℃注意：不可将电池拆开、短路或投入火中，不要与其他种类电池混用，使用指定的充电器及正确方法对电池充电执行标准：GB/T18650根据图中提供的信息以及下面对数码相机工作过程的介绍，回答相关问题：（1）数码相机的电源打开后，就处于待机状态，这时要消耗一定的电能；拍摄时，拍摄与处理数据所消耗的电能就更大.假设用一个充满电的电池作电源进行拍照，每5 min拍一张照片，相机使用过程中的平均工作电流为0.2 A.请估算一节充满电的电池最多可以拍摄多少张照片？（2）对一个电能已全部耗尽的这种电池进行完全充电，充电的效率为多大？13.研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示。

第3节测量小灯泡的电功率题组1“伏安法”测量小灯泡的电功率1.(多选)小林想测量小灯泡的额定功率及其正常发光时的电阻,小灯泡的额定电压为2.5 V,实验电路如图甲所示。

实验中,当电压表示数为2.5 V 时,电流表示数如图乙所示。

根据实验过程及现象,下列四个选项中,判断正确的是()A.为使小灯泡正常发光,电压表示数应为2.5 VB.图乙中的电流表示数为2.5 AC.小灯泡正常发光时的电阻为5 ΩD.小灯泡的额定功率为5 W2.某同学按照如图所示的电路测定小灯泡的电功率,闭合开关S后,他观察到小灯泡不发光,但电流表、电压表指针均有偏转。

以下判断正确的是()A.灯泡短路了B.灯泡的灯丝断了C.灯泡与灯座接触不良D.灯泡的实际功率比额定功率小得多3.[2020·无锡]在测量额定电压为2.5 V的小灯泡的电功率时,小红所观察和记录的结果如图表所示。

小灯泡两端的电压U/V 0.5 1.0 1.5 2 2.5 3通过小灯泡的电流I/A 0.12 0.16 0.19 0.23 0.25 0.28正常小灯泡的亮度暗→亮过亮发光分析实验记录,她得出了以下结论:①小灯泡的额定功率为0.625 W;②小灯泡的实际功率越大,亮度越亮;③小灯泡的电阻随两端电压的升高而增大;④小灯泡和阻值为2 Ω的定值电阻串联接在电压为3 V的电源两端时,能正常发光。

其中正确的是()A.只有①B.只有①②C.只有①②③D.①②③④都正确4.[2021·恩施州]某同学做测定小灯泡的电功率实验时,用三节干电池供电,灯泡的额定电压为2.5 V。

(1)根据实际情况,电压表的量程应选择(选填“0~3 V”或“0~15 V”),请用笔画线代替导线将甲中电路连接完整。

(2)按照原理图连接好电路,如图果使用了旧灯泡(灯丝已烧断且不知晓),闭合开关准备继续实验,这样操作很容易造成损坏,为避免此事故发生,可以采用的办法是。

(3)更换灯泡后,调节电路使灯泡正常发光,电流表示数如图乙所示,小灯泡的额定功率为W。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

给我一个支点，可以撬起整个地球。

——阿基米德电功与电热专项训练一、单选题1．关于电功率，下列说法正确的中（）A．电功率越大，消耗电能越多 B．消耗电能越多，电功率大C．消耗电能的时间越短，电功率越大 D．电流1秒内消耗电能越多，电功率越大2．关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.2A B．遥控器的干电池电压约为220VC．空调制冷时的功率约为10W D．电扇正常工作1h耗电约为KW·h3．冬季室内用的某款超声波加湿器如图所示，图为其内部湿度监测装置的简化电路图，湿敏电阻R的阻值随环境湿度变大而变大。

已知电源两端的电压不变，R0为定值电阻。

闭合开关，当环境湿度增大时，下列判断中正确的是（）A．R的阻值减小，电流表示数变大B．R的阻值增大，电压表示数变大C．电压表示数变小，电流表示数变小D．电路消耗总功率变大4．把标有“6V3W”的小灯泡和一个阻值为10Ω的定值电阻串联后接在电压为8V的电源上，此时电路中的电流为0.4A，则（）A．小灯泡的电阻为12Ω B．定值电阻两端的电压为4VC．通电1min小灯泡消耗的电能为180J D．小灯泡两端的电压为6V5．下列用电器中，利用电流热效应工作的是（）A．电视机B．微波炉C．电风扇D．电暖气6．如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表的量程为0-3V，电流表量程为0-0.6A，则（）A．整个电路的最大功率为3.6WB．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2-10ΩC．当变阻器R2的滑片P向向左移动时，电压表的示数变小D．当变阻器R2接入电路中的阻值是8Ω时，通电1.5min电阻R1产生的热量是80J7．日光灯、电风扇、电热杯上都标有“220V 40W”字样，让他们都正常工作相同的时间，电流产生热量最多的是（）A．电风扇B．日光灯C．电热杯D．一样多8．张云家购买了一只“热得快”，使用时发明其电源线特别热，甚至能闻到橡胶焦味，因此张云决定用他学过的物理知识向消费者协会投诉，他提出的投诉应该是（）A．电源线太细B．电源线太粗C．电源线太短D．电源电压太高9．一台电动机正常工作时线圈两端的电压为380 V，线圈电阻为2Ω，线圈中电流为10 A。

电功和电功率练习题( B )1．电能表是家庭电路中测量下列哪个物理量的仪表A．电功率B．电能C．电阻D．电压( C)2．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电功率”单位的是A．欧姆B．安培C．瓦特D．焦耳(C )3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮( A )4．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则A. P1>P2B. P 1=P2C. P1<P2D. 无法确定( C )5．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A、两灯一样亮B、L1比L2亮C、L1比L2暗D、两灯都能正常发光( A)6．将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。

当灯L1正常发光时，灯L2会A、正常发光B、比正常发光暗C、比正常发光亮D、以上三种情况均有可能(B)7．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W( C )8．家用电能表的盘面上，标有3000R/kWh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是A、5WB、500WC、300WD、3KW( A)9．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流( D )10．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。

九年级物理下册电功率（培优篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。
