ARM简介及编程1.ARM简介(摘录) ARM（Advanced RISC Machines）是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
技术具有性能高、成本低和能耗省的特点。
适用于多种领域，比如嵌入控制、消费/教育类多媒体、DSP和移动式应用等。
ARM将其技术授权给世界上许多著名的半导体、软件和OEM厂商，每个厂商得到的都是一套独一无二的ARM相关技术及服务。
利用这种合伙关系，ARM很快成为许多全球性RISC标准的缔造者。
目前，总共有30家半导体公司与ARM签订了硬件技术使用许可协议，其中包括Intel、IBM、LG半导体、NEC、SONY、菲利浦和国民半导体这样的大公司。
至于软件系统的合伙人，则包括微软、升阳和MRI等一系列知名公司。
ARM架构是面向低预算市场设计的第一款RISC微处理器。
2.产品介绍ARM提供一系列内核、体系扩展、微处理器和系统芯片方案。
由于所有产品均采用一个通用的软件体系，所以相同的软件可在所有产品中运行（理论上如此）。
典型的产品如下。
①CPU内核--ARM7：小型、快速、低能耗、集成式RISC内核，用于移动通信。
-- ARM7TDMI(Thumb):这是公司授权用户最多的一项产品，将ARM7指令集同Thumb 扩展组合在一起，以减少内存容量和系统成本。
同时，它还利用嵌入式ICE调试技术来简化系统设计，并用一个DSP增强扩展来改进性能。
该产品的典型用途是数字蜂窝电话和硬盘驱动器。
--ARM9TDMI:采用5阶段管道化ARM9内核，同时配备Thumb扩展、调试和Harvard 总线。
在生产工艺相同的情况下，性能可达ARM7TDMI的两倍之多。
常用于连网和顶置盒。
②体系扩展-- Thumb:以16位系统的成本，提供32位RISC性能，特别注意的是它所需的内存容量非常小。
③嵌入式ICE调试由于集成了类似于ICE的CPU内核调试技术，所以原型设计和系统芯片的调试得到了极大的简化。

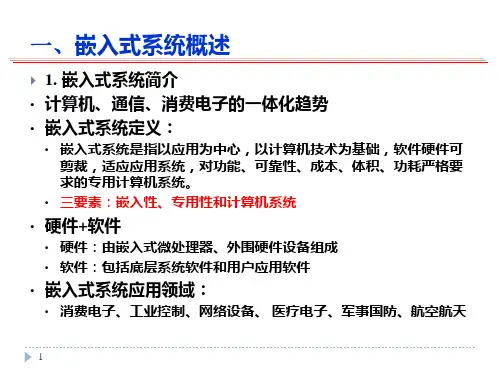

ARM 课程考试相关知识点主要：●嵌入式系统的五个特性包括：专用性，可剪裁性，可靠性，低功耗性和实时性。
●嵌入式系统的特点：专用性强，可剪裁性好，实时性和可靠性好，功耗低●嵌入式操作系统的特点：微型化，可裁剪性，实时性，高可靠性，易移植性●嵌入式系统设计过程的主要步骤（5个）：⏹1、系统需求分析⏹2、体系结构设计⏹3、硬件/软件设计⏹4、系统集成⏹5、系统测试●ARM处理器的五个系列：（体系架构是否是冯诺依曼）ARM7和ARM9的体系架构？⏹ARM7（冯诺依曼结构）⏹ARM9（哈佛体系结构）⏹ARM9E（哈佛体系结构）⏹ARM10E⏹SecurCore冯诺依曼结构指数据空间和地址空间不分开；哈佛结构数据空间和地址空间是分开的●操作系统指令执行的三个阶段⏹1、获得指令⏹2、分析指令⏹3、执行指令●代码密度：就是处理完成一个完整的操作,需要的指令条数，按字节计算越少效率越高●MMU(Memory Management Unit)：存储器管理单元。
P176存储器管理单元MMU主要完成以下工作：虚拟存储空间到物理存储空间的映射；存储器访问权限的控制；设置虚拟存储空间的缓冲的特征。
MMU可以将某些地址变换条目锁定在快表【TLB（translation lookasidebuffer）】中，从而使得进行与该地址变换条目相关的地址变换速度保持很快。
MMU可以将整个存储空间分为最多16个域。
功能：将虚拟地址映射为物理地址；提供硬件机制的内存访问授权。
●ARM的寻址方式⏹立即数寻址⏹寄存器寻址⏹寄存器移位寻址⏹寄存器间接寻址⏹多寄存器寻址⏹基址变址寻址⏹相对寻址⏹堆栈寻址⏹块拷贝寻址●嵌入式系统/操作系统？主要由哪几部分组成嵌入式系统的组成部分：⏹嵌入式处理器（ARM，MIPS，PowerPC）⏹外围设备（存储器接口）⏹嵌入式操作系统⏹应用软件●ARM的最小系统，画出框图，并说明。
1. ARM芯片。
2. 电源电路、复位电路，晶振电路。
arm芯片手册1. 介绍ARM芯片1.1 ARM架构的背景和发展历程1.2 ARM芯片的应用领域和优势2. ARM芯片的基本原理2.1 ARM芯片的结构和组成部分2.2 ARM指令集和寄存器2.3 ARM的数据处理机制和运算方式3. ARM体系结构3.1 ARM处理器的工作模式和特点3.2 ARM架构的版本和演变3.3 ARM处理器的性能和能耗特性4. ARM编程模型4.1 ARM汇编语言和指令集概述4.2 ARM指令的格式和使用方法4.3 ARM汇编程序的基本结构和编写规范5. ARM开发工具和环境5.1 ARM开发板和调试工具5.2 ARM开发软件和集成开发环境5.3 ARM嵌入式系统开发流程和工具链6. ARM应用案例6.1 ARM在移动设备中的应用6.2 ARM在嵌入式系统中的应用6.3 ARM在物联网和智能家居中的应用7. ARM芯片的发展趋势7.1 ARM架构的演进和新技术的应用7.2 ARM芯片的性能提升和功能拓展7.3 ARM在人工智能和自动驾驶中的前景8. 总结与展望8.1 ARM芯片的优势和应用前景8.2 ARM开发者的培训和学习资源8.3 ARM生态系统的发展和合作机会ARM芯片手册1. 介绍ARM芯片ARM芯片是由ARM公司设计和授权给合作伙伴生产的一类低功耗、高性能的处理器芯片。
ARM公司的全称是Advanced RISC Machines，它专注于设计先进的精简指令集计算机（RISC）架构，为各种设备提供高效能、低功耗的处理器解决方案。
ARM架构的起源可以追溯到上世纪80年代，当时英国国防公司（Acorn）开发了一个新型的个人计算机，名为BBC Micro。
为了提高BBC Micro的性能，研发人员设计了一个基于精简指令集（RISC）的处理器，这就是后来的ARM架构。
基于ARM架构的处理器性能卓越，功耗低，逐渐被业界认可并广泛应用于各种移动设备、嵌入式系统和物联网设备。

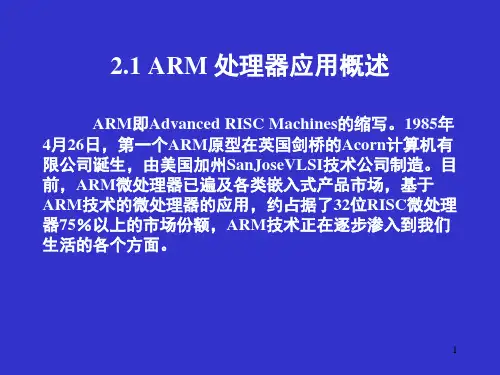

ARM应用系统开发详解（入门资料）第1章ARM微处理器概述本章简介ARM微处理器的一些基本概念、应用领域及特点，引导读者进入ARM技术的殿堂。
本章主要内容：－ ARM及相关技术简介－ ARM微处理器的应用领域及特点－ ARM微处理器系列－ ARM微处理器的体系结构－ ARM微处理器的应用选型1.1 ARM－ADV ANCED RISC MachinesARM（ADV ANCED RISC Machines），既可以认为是一个公司的名字，也可以认为是对一类微处理器的通称，还可以认为是一种技术的名字。
1991年ARM公司成立于英国剑桥，主要出售芯片设计技术的授权。
目前，采用ARM技术知识产权（IP）核的微处理器，即我们通常所说的ARM微处理器，已遍及工业控制、消费类电子产品、通信系统、网络系统、无线系统等各类产品市场，基于ARM技术的微处理器应用约占据了32位RISC微处理器75％以上的市场份额，ARM技术正在逐步渗入到我们生活的各个方面。
ARM公司是专门从事基于RISC技术芯片设计开发的公司，作为知识产权供应商，本身不直接从事芯片生产，靠转让设计许可由合作公司生产各具特色的芯片，世界各大半导体生产商从ARM公司购买其设计的ARM微处理器核，根据各自不同的应用领域，加入适当的外围电路，从而形成自己的ARM微处理器芯片进入市场。
目前，全世界有几十家大的半导体公司都使用ARM公司的授权，因此既使得ARM技术获得更多的第三方工具、制造、软件的支持，又使整个系统成本降低，使产品更容易进入市场被消费者所接受，更具有竞争力。
1.2 ARM微处理器的应用领域及特点1.2.1 ARM微处理器的应用领域到目前为止，ARM微处理器及技术的应用几乎已经深入到各个领域：1、工业控制领域：作为32的RISC架构，基于ARM核的微控制器芯片不但占据了高端微控制器市场的大部分市场份额，同时也逐渐向低端微控制器应用领域扩展，ARM微控制器的低功耗、高性价比，向传统的8位/16位微控制器提出了挑战。

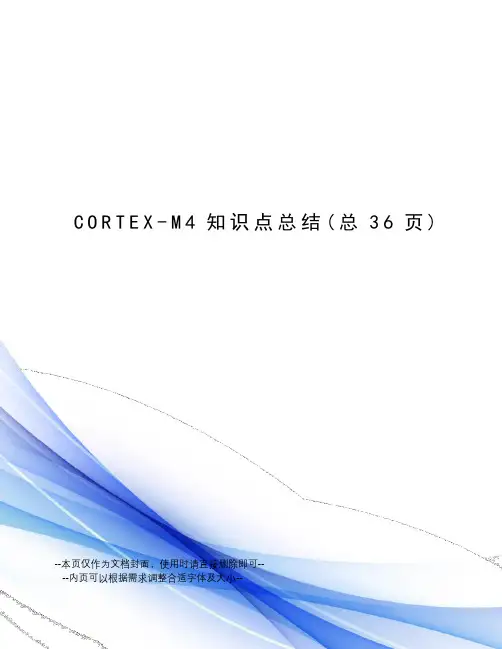

C O R T E X-M4知识点总结(总36页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Cortex-M4内核知识点总结余明目录Cortex-M4内核知识点总结........................ 错误!未定义书签。
1 ARM处理器简介................................ 错误!未定义书签。
2 架构.......................................... 错误!未定义书签。
架构简介.................................... 错误!未定义书签。
编程模型.................................... 错误!未定义书签。
存储器系统.................................. 错误!未定义书签。
复位和复位流程.............................. 错误!未定义书签。
3 指令集........................................ 错误!未定义书签。
CM4指令集特点............................. 错误!未定义书签。
Cortex-M处理器间的指令集比较.............. 错误!未定义书签。
汇编指令简要介绍........................... 错误!未定义书签。
处理器内传送数据....................... 错误!未定义书签。
存储器访问指令......................... 错误!未定义书签。
算数运算............................... 错误!未定义书签。
逻辑运算............................... 错误!未定义书签。
移位................................... 错误!未定义书签。
目录第1章 ARM微处理器概述 51.1 ARM－Advanced RISC Machines 51.2 ARM微处理器的应用领域及特点 51.2.1 ARM微处理器的应用领域 51.2.2 ARM微处理器的特点 61.3 ARM微处理器系列 61.3.1 ARM7微处理器系列 61.3.2 ARM9微处理器系列 71.3.3 ARM9E微处理器系列 71.3.4 ARM10E微处理器系列 71.3.5 SecurCore微处理器系列 81.3.6 StrongARM微处理器系列 81.3.7 Xscale处理器 81.4 ARM微处理器结构 81.4.1 RISC体系结构 81.4.2 ARM微处理器的寄存器结构 91.4.3 ARM微处理器的指令结构 91.5 ARM微处理器的应用选型 101.6 本章小节10第2章 ARM微处理器的编程模型 112.1 ARM微处理器的工作状态 112.2 ARM体系结构的存储器格式 112.3 指令长度及数据类型 122.4 处理器模式 122.5 寄存器组织 132.5.1 ARM状态下的寄存器组织 132.5.2 Thumb状态下的寄存器组织 152.5.3 程序状态寄存器 162.6 异常（Exceptions） 182.6.1 ARM体系结构所支持的异常类型 182.6.2 对异常的响应 182.6.3 从异常返回 192.6.4 各类异常的具体描述 192.6.5 异常进入/退出小节 202.6.6 异常向量（Exception Vectors） 202.6.7 异常优先级（Exception Priorities） 212.6.8 应用程序中的异常处理 212.7 本章小节21第3章 ARM微处理器的指令系统 223.1 ARM微处理器的指令集概述 223.1.1 ARM微处理器的指令的分类与格式 223.1.2 指令的条件域 233.2 ARM指令的寻址方式 233.2.1 立即寻址 243.2.2 寄存器寻址 243.2.2 寄存器间接寻址 243.2.3 基址变址寻址 243.2.4 多寄存器寻址 253.2.5 相对寻址 253.2.6 堆栈寻址 253.3 ARM指令集 253.3.1 跳转指令 253.3.2 数据处理指令 263.3.3 乘法指令与乘加指令 303.3.4 程序状态寄存器访问指令 323.3.5 加载/存储指令 323.3.6 批量数据加载/存储指令 343.3.7 数据交换指令 353.3.8 移位指令（操作） 353.3.9 协处理器指令 363.3.10 异常产生指令 383.4 Thumb指令及应用 383.5 本章小节39第4章 ARM程序设计基础 404.1 ARM汇编器所支持的伪指令 404.1.1 符号定义（Symbol Definition）伪指令 404.1.2 数据定义（Data Definition）伪指令 414.1.3 汇编控制（Assembly Control）伪指令 434.1.4 其他常用的伪指令 454.2 汇编语言的语句格式 484.2.1 在汇编语言程序中常用的符号 494.2.2 汇编语言程序中的表达式和运算符 494.3 汇编语言的程序结构 524.3.1 汇编语言的程序结构 524.3.2 汇编语言的子程序调用 524.3.3 汇编语言程序示例 534.3.4 汇编语言与C/C++的混合编程 554.4 本章小节56第5章应用系统设计与调试 575.1 系统设计概述 575.2 S3C4510B概述 585.2.1 S3C4510B及片内外围简介 585.2.2 S3C4510B的引脚分布及信号描述 615.2.3 CPU内核概述及特殊功能寄存器（Special Registers） 675.2.4 S3C4510B的系统管理器（System Manager） 725.3 系统的硬件选型与单元电路设计 825.3.1 S3C4510B芯片及引脚分析 825.3.2 电源电路 835.3.3 晶振电路与复位电路 835.3.4 Flash存储器接口电路 855.3.5 SDRAM接口电路 895.3.6 串行接口电路 935.3.7 IIC接口电路 945.3.8 JTAG接口电路 955.3.9 10M/100M以太网接口电路 965.3.10 通用I/O接口电路 1005.4 硬件系统的调试 1015.4.1 电源、晶振及复位电路 1015.4.2 S3C4510B及JTAG接口电路 1025.4.3 SDRAM接口电路的调试 1035.4.4 Flash接口电路的调试 1055.4.5 10M/100M以太网接口电路 1055.5 印刷电路板的设计注意事项 1055.5.1 电源质量与分配 1055.5.2 同类型信号线的分布 1065.6 本章小节 106 第6章部件工作原理与编程示例 1076.1 嵌入式系统的程序设计方法 1076.2 部件工作原理与编程示例 1086.2.1 通用I/O口工作原理与编程示例 1086.2.2 串行通讯工作原理与编程示例 1116.2.3 中断控制器工作原理与编程示例 1206.2.4 定时器工作原理与编程示例 1236.2.5 GDMA工作原理与编程示例 1276.2.6 IIC总线控制器工作原理 1336.2.7 以太网控制器工作原理 138主要特性139MAC功能模块 140 带缓冲DMA接口（Buffered DMA Interface） 144以太网控制器特殊功能寄存器（Ethernet Controller Special Registers） 147MAC寄存器（Media Access Control（MAC）Register） 154以太网控制器的操作（Ethernet Controller Operation） 160发送一个帧（Transmitting a Frame） 162接收一个帧（Receiving a Frame） 1626.2.8 Flash存储器工作原理与编程示例 1626.3 BootLoader简介 1676.4 本章小节 167 第7章嵌入式uClinux及其应用开发 1687.1 嵌入式uClinux系统概况 1687.2 开发工具GNU的使用 1707.2.1 GCC编译器 1707.2.2 GNU Make 1727.2.3 使用GDB调试程序 1777.3 建立uClinux开发环境 1807.3.1 建立交叉编译器 1817.3.2 uClinux针对硬件的改动 1847.3.3 编译uClinux内核 1857.3.4 内核的加载运行 1877.4 在uClinux下开发应用程序 1887.4.1 串行通信 1907.4.2 socket编程 1957.4 .3 添加用户应用程序到uClinux 2027.4.4 通过网络添加应用程序到目标系统 2057.5 本章小结 207 第8章ARM ADS集成开发环境的使用 2098.1 ADS集成开发环境组成介绍 2098.1.1 命令行开发工具 2098.1.2 ARM运行时库 2188.1.3 GUI开发环境(Code Warrior和AXD) 2198.1.4 实用程序 2218.1.5 支持的软件 2218.2 使用ADS创建工程 2228.2.1 建立一个工程 2228.2.2 编译和链接工程 2258.2.3 使用命令行工具编译应用程序 2298.3 用AXD进行代码调试 2308.4 本章小结 233第1章 ARM微处理器概述本章简介ARM微处理器的一些基本概念、应用领域及特点，引导读者进入ARM技术的殿堂。
