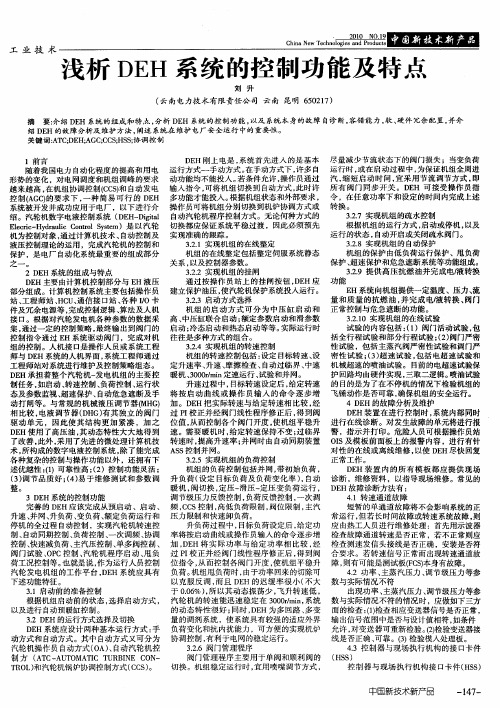

DEH控制系统特点

DEH系统：电力控制系统报告一、引言DEH，全称Digital Electric Hydraulic Control System，是一种数字化电动液压控制系统。

这是一种广泛应用于电力、化工、石油等领域的重要设备，其主要作用是控制和调节汽轮机的转速、功率、压力等重要参数，保证汽轮机的稳定运行。

二、DEH系统的基本原理DEH系统通过采集汽轮机运行的各种参数，如转速、功率、压力等，并将其转化为数字信号，然后通过数字电路进行处理和运算，最终输出控制信号，驱动液压执行机构，实现对汽轮机的控制和调节。

三、DEH系统的功能DEH系统具有丰富的功能，主要包括以下几个方面：1.转速控制：通过调节汽轮机的进汽量，控制汽轮机的转速，使其稳定在预设的转速范围内。

2.负荷控制：通过调节汽轮机的进汽量，控制汽轮机的输出功率，使其稳定在预设的负荷范围内。

3.压力控制：通过调节汽轮机的抽汽量，控制汽轮机的蒸汽压力，使其稳定在预设的压力范围内。

4.保护功能：当汽轮机出现异常情况时，DEH系统能够迅速响应，采取相应的保护措施，如紧急停机、切断进汽等，以避免事故扩大。

5.数据采集与监控：DEH系统能够实时采集汽轮机的各种运行参数，如转速、功率、压力等，并将其显示在操作画面上，方便操作人员随时掌握汽轮机的运行状态。

6.远程控制与通讯：DEH系统可以通过网络与上位机或其他设备进行数据通讯，实现远程监控和控制。

四、DEH系统的应用DEH系统因其高效、稳定、可靠的特点，被广泛应用于电力、化工、石油等领域。

在这些领域中，DEH系统能够大大提高设备的自动化水平，降低人工成本，提高生产效率。

同时，DEH系统还能够提高设备的安全性，减少事故发生的概率，为企业带来更多的经济效益。

五、总结DEH系统作为一种先进的电力控制系统，具有强大的功能和广泛的应用前景。

随着科技的不断进步和应用的深入发展，DEH系统将在更多领域得到广泛应用，为人类的生产和生活带来更多的便利和效益。

. .汽轮机控制系统〔DEH〕设计及操作使用说明汽轮机300MW机组DEH系统说明书DEH系统使用的是西屋公司的OVATION型集散控制系统。

其先进性在于分散的构造和基于微处理器的控制，这两大特点加上冗余使得系统在具有更强的处理能力的同时提高了可靠性。

100MB带宽的高速以太网的高速公路通讯使各个控制器之间相互隔离，又可以通过它来相互联系，可以说是整套系统的一个核心。

系统的主要构成包括：工程师站、操作员站、控制器等。

一、DEH系统功能汽轮机组采用由纯电调和液压伺服系统组成的数字式电液控制系统(DEH)，提供了以下几种运行方式：•操作员自动控制•汽轮机自启动•自同期运行•DCS远控运行•手动控制通过这几种运行方式，可以实现汽轮机控制的根本功能如转速控制、功率控制、抽汽控制功能。

1．根本控制功能工程师站和操作员站的画面是主机控制接口，它是用来传递指令给汽轮机和获得运行所需的资料。

翻开CUSTOM GRAPHIC窗口，运行人员可以用鼠标点击对应的键来调出相应的图像。

也可以翻开DATA ANALYSIS AND MAINTENANCE窗口，选用OPERATOR STATION PROGRAMS按钮，在OPERATOR STATION PROGRAMS菜单上选用DIAGRAM DISPLAY按钮，在DISPLAY DIAGRAM菜单上选用所需的图号，再按DISPLAY按钮，就能调出所需的图形。

1.1根本系统图像所有根本系统图像将机组运行的重要资料提供应运行人员。

屏幕分成不同的区域，包括一般信息，页面特定信息。

1.2一般信息1.2.1控制方式—用来表示机组目前所有的控制方式。

这些方式分操作员自动、汽轮机自动控制、遥控、以及手动同步和自动同步。

1.2.2旁路方式－DEH提供一个旁路接口，可以调节再热调节汽阀，以便与外部的旁路控制器相配。

运行人员可根据实际情况选择带旁路运行方式和不带旁路运行方式。

1.2.3控制设定－主要显示实际值、设定值、目标值和速率。

汽轮机DEH系统介绍汽轮机DEH系统介绍---------------------------------------------------------1.引言在汽轮机发电厂中，DEH (Digital ElectroHydraulic Governors)系统是一种广泛应用的控制系统，它采用数字化电液控制技术，用于调节汽轮机的运行参数，实现稳定的发电过程。

本文将对汽轮机DEH系统的功能、组成、工作原理以及常见问题进行详细介绍。

2.DEH系统概述DEH系统是汽轮机的核心控制系统，主要用于控制并维持汽轮机运行在稳定的工作状态。

该系统通过电液传动装置实现对汽轮机的转速、负荷、汽门、调速器等参数的精确控制。

3.DEH系统组成3.1 数字控制器：DEH系统的控制核心，负责处理各类输入信号，并通过输出信号控制电液传动装置。

3.2 电液传动装置：将数字控制器输出的电信号转换为液压信号，通过推杆或伺服阀控制汽轮机的调节部件，如汽门等。

3.3 传感器及信号输入模块：收集汽轮机运行相关参数的传感器，如转速传感器、温度传感器等，并将传感器信号转换为数字信号输入给数字控制器。

3.4 接口模块：负责数字控制器与其他系统的通信，如监控系统、SCADA系统等。

4.DEH系统工作原理4.1 模式选择：DEH系统根据运行需求选择适当的模式，如恒速模式、恒功率模式等。

4.2 信号采集与处理：DEH系统通过传感器采集汽轮机运行参数的实时信号，并经过数字控制器进行处理。

4.3 控制信号计算：根据信号处理结果，数字控制器计算出相应的控制信号，并输出给电液传动装置。

4.4 电液传动装置控制：电液传动装置将数字控制器输出的电信号转换为液压信号，并通过推杆或伺服阀实现对汽轮机调节部件的精确控制。

4.5 参数反馈与调整：DEH系统根据反馈的参数值对控制信号进行调整，以保持汽轮机运行在稳定的工作状态。

5.DEH系统常见问题5.1 故障诊断：DEH系统能够实时监测汽轮机运行状态，并对故障进行诊断，提供相应的故障信息。

DEH控制系统综述汽轮机数字电液控制系统DEH（Digital Eelectro－Hydraulic Control System），它体现当前汽轮机控制的新发展，集中了两大最新成果：固体电子学新技术－数字计算机系统；液压新技术－高压抗燃油系统，成为尺寸小、结构紧凑、高质量的汽轮机控制系统。

（一）DEH在再热汽轮机中的应用我公司汽轮机为双缸双排汽、一次中间再热、冷凝式汽轮机。

中间再热式汽轮机的控制特点：从锅炉过来的新蒸汽经高压主汽阀和高压调节阀进入高压缸做功，高压缸排汽又回到锅炉再热器，经过再热器加热后再热汽温度一般达到新蒸汽温度，然后经过中压主汽阀和中压调节阀进入中低压缸做功，最后进入凝汽器，由于采用中间再热，汽轮机被中间再热器分成高压和中、低压部分，这对汽轮机的动态特性有了显著的影响。

从控制方面看，中间再热机组有如下特性：1.中间再热器改变了机组的功率特性机组的功率特性是指在蒸汽流量的阶跃扰动下，其输出功率随时间变化的特性。

对于无中间再热的凝汽式汽轮机组，当蒸汽流量阶跃扰动时，机组功率几乎无惯性，无迟延地跟着变化，两者之间为正比关系。

对于中间再热的凝汽式汽轮机组，汽轮机被中间再热器分成高压和中、低压部分。

高压缸的功率特性与无中间再热的机组的功率特性相似。

但高压缸功率只占汽轮机总功率的1／3，对于中、低压缸来说，其功率特性有所不同，其主要原因是中、低压缸前有一个容积相当大的中间再热器。

设某时刻从高压缸流出的蒸汽流量有一阶跃增大，它流进再热器使再热器内压力升高。

由于再热器具有容积，而且流入测和流出测都有自平衡能力，所以蒸汽压力只能呈惯性上升，最后稳定在某值。

且再热管道越长，容积越大，自平衡能力越小，惯性时间常数就越大，一般为8－12s.由于再热器是一阶惯性环节，中间再热器内压力变化，将立即引起流进中、低压缸的蒸汽流量变化，中、低压缸功率无惯性、无迟延地随之变化，所以，中间再热器内压力或蒸汽流量与中、低压缸功率之间为比例环节。

ETS、DEH、TSI控制系统介绍ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出指示灯报警信号或汽轮机遮断信号。

为了使用方便，运行可靠，我们选用了双机PLC（可编程控制器）进行逻辑处理。

双机PLC同时工作，任一动作均可输出报警信号。

当任一台故障时，PLC发出本机故障报警信号，并自动切断其停机逻辑输出，而另外一台仍能正常工作。

该装置能与其它系统通讯，满足电厂自动化需求。

DEH控制系统的构成作为数字电液控制器的DEH，它实际上主要由两部分构成，一是具有微处理器的控制器，二是控制对象的执行机构。

其中控制器又分为硬件和软件，硬件应该说是控制系统的基础，软件是控制系统的灵魂。

DEH的硬件是由带微处理器的主机、接口电路及外部有关设备构成，其典型配置为控制机柜（包括CPU、I/O板件、手操盘、专用电缆等）、操作员站、工程师站、网络服务器、打印机和网络电缆等，具体硬件配置一般是根据系统设计要求确定。

软件分为系统软件和应用软件组成，系统软件是用来使用和管理微机本身的程序，应用软件是用于完成控制系统要求需要开发的程序，它分为过程监视程序，过程控制程序，公共程序等等。

用不同的软硬件构成的系统，它的设计特点也各不相同，但其所要完成的功能是大同小异的。

DEH介绍在近十余年中，国内电站汽轮机控制系统的发展经历了一段较快的成长期，其突出标志为电液控制系统在汽轮机控制中的应用和推广。

以往汽轮机控制大都采用传统的机液式或液压式的调节、保护系统，其存在着自动化程度低、控制精度差、故障率高、操作复杂、检修维护困难等缺点。

我国在20世纪80年代末、90年代初从国外（如西屋、日立等公司）引进了较先进的数字电液控制技术，从而引发了一场国内电站汽轮机控制系统的转型变革。

数字电液控制技术是建立在两大基础技术之上的：其一为数字电子技术，它主要包括计算机技术、网络控制技术、电子集成电路技术等。
