ECG-6511心电图机故障分析与维修实例【摘要】本文主要针对ECG-6511心电图机的故障进行分析与维修实例。
在介绍了研究背景和研究目的。
随后，在正文部分详细描述了故障现象、分析过程、解决方案以及具体的维修实例讲解和修理过程。
最后在结论部分对整个故障分析与维修过程进行了总结评价，并展望未来可能的改进方向。
通过本文的研究和实例讲解，有助于读者了解心电图机故障的处理方法和维修技巧，为提高设备效率和延长设备寿命提供参考。
【关键词】心电图机、故障分析、维修实例、ECG-6511、故障现象、故障解决方案、维修过程、研究背景、研究目的、总结评价、展望未来1. 引言1.1 研究背景对于ECG-6511心电图机的故障分析与维修，已经成为医疗设备维修人员亟需解决的问题。
了解和熟悉心电图机的工作原理和常见故障现象，能够帮助维修人员快速准确地定位并解决问题，保证设备的正常运行。
本次研究旨在对ECG-6511心电图机常见故障进行分析和实例维修，为维修人员提供解决问题的参考，并为今后医疗设备的维护提供经验总结和技术支持。
通过本次研究，将进一步优化医疗设备维修流程，提高设备维修效率，确保医疗工作的顺利进行。
1.2 研究目的研究目的是通过对ECG-6511心电图机故障分析与维修实例的研究，探讨其故障原因和解决方案，提高维修技术人员的维修水平和故障排除能力，进而提高设备的稳定性和可靠性。
通过深入研究和分析心电图机故障，为今后类似设备的故障维修提供参考和指导，降低设备维修成本和故障修复时间，提升设备的工作效率和可靠性。
借助于实际的维修实例讲解，可以帮助维修技术人员更好地理解和掌握维修技术，提高维修过程中的操作技能和解决问题的能力，从而更有效地保障设备的正常运行和维护，提供更好的医疗服务质量和水平。
的指导下，我们将通过分析实际的故障案例，深入探究心电图机的故障原因和解决方案，为设备维护和维修工作提供更加有效的指导和支持。
2. 正文2.1 故障现象描述ECG-6511心电图机是一种常用的医疗设备，用于检测心脏电活动并生成心电图。
532022年1月下 第02期 总第374期工艺设计改造及检测检修China Science & Technology Overview1.故障现象1接通电源数秒钟后，仪器便自动断电，只留下交流电源指示灯亮。
改用直流供电后，仪器仍自动断电。
分析检查：由上述现象分析，这应是电源部分的故障。
且故障点应在主机内部。
又因12V 是本机的主电源。
其他的直流供电电压均是由它变换得到的。
所以应先检查12V 电压正常与否。
打开主机，先测量插座J104的第7脚，无正常的的12V 电压。
再测量其第5脚的电压，有12V。
在5脚和7脚之间只有电源（POWER）开关SW102。
触摸SW102时，发现其非常烫手。
说明该开关有问题。
关机后，测量该开关的导通情况。
发现该开关接触不良。
处理措施及结果：如能购到相同规格的开关，最好更换新开关。
但一时买不到相同规格，决定将其拆开，看能否自行修复。
先将其从电路板上焊下来，小心拆开后，发现其内部有许多绒毛状的灰尘，触点也因打火变黑。
先清除掉灰尘，再用0号细砂纸将触点轻轻打亮，并用绸布或其他软布抛光，最后，喷上点儿接点复活剂，再重新安装好。
用三用表检查其接触情况正常。
将其安装回去后试机，仪器不再自动断电。
小结：本例是电源（POWER）开关SW102接触不良，造成仪器自动断电故障的。
在购买不方便时也可以像本例一样，将其拆开修理。
2.故障现象2使用电池供电时，仪器工作正常。
但是改用交流供电后，开机约3s，仪器便自动断电，只有电源指示灯亮。
分析检查：使用电池时工作正常，而不能使用交流工作，说明仪器的交流供电/充电器部件有问题。
首先从该部件的电路部分查起。
经检查，其整流、滤波后的电压为21V，正常。
再检查三端稳压器IC801（μPC14312）发现其有输入、无输出。
说明IC801损坏。
处理措施及结果:用国产W78T12型三端稳压器代用后，开机检查，仪器恢复工作。
经长期使用，一直正常。
小结：本例是交流供电/充申部分的三端稳压器 IC801损坏，造成仪器断电故障的。
952023年12月上 第23期 总第419期工艺设计改造及检测检修China Science & Technology Overview实例1故障现象：开机后，面板显示正常，导联显示虽然正常，但心电图机只反复记录aVR、aVL、aVF、VI 导联的心电信号，不能描记其他导联的心电信号。
分析检查：从电路图分析，本机的导联选择是由IC304～IC307 四块模拟开关集成电路组成。
模拟开关的工作状态由其控制端6、9和10脚决定。
其中，9和10脚是选通脚，6脚是禁令控制端。
只有当6脚为低电平时，开关才能选通工作。
6 脚为高电平时，各开关开路。
上述可以记录的aVR、aVL、aVF、V1四个导联，是由IC305一块集成电路选通的，其余不能记录的导联由其他集成电路选通。
从故障现象分析，造成本故障的原因应是禁令控制端送来的信号不正常。
机器正常工作时，按导联选择键，在 TEST 及I、I、Ⅲ导联时，IC304 的6脚应为低电平； aVR、aVL、aVF、V1导联时，IC305的6脚应为低电平；V2～V5导联时，IC306的6脚应为低电平；V6导联时，IC307的6脚应为低电平。
实际测量，IC305的6脚是一个恒定的低电平，其余3块集成电路的6脚均为高电平，这说明故障是因禁令控制端送来的信号不正常引起的。
禁令控制信号是由控制板上的双四选一译码器IC107 送来的。
正常时，IC107的输出端9、10、11和12脚应各有4个连续的低电平，其余为高电平。
经测量，输出端的信号不变化。
再测量IC107输入端14和13 脚，微处理器IC101 输入到两个输入端的二进制编码信号(00、01、10、11)正常，说明 IC107 损坏。
处理措施及结果：更换IC107(MC14556)后，仪器恢复正常。
小结：本例是控制电路板上的双四选一译码器 IC107损坏，造成心电图机只反复记录 aVR、aVL、aVF、V1导联的心电信号，不能描记其他导联的心电信号。
浅谈心电图机工作原理、常见故障分析与检修孙刚，穆文耀（宁波市计量测试研究院浙江宁波315103）摘要：心电图机早已成为当今医疗系统不可或缺的一种诊断心脏疾病的紧密科学仪器。
当前心电图机型号众多，但是其工作原理基本一致，本文笔者根据多年来对心电图机检定过程中的所见所闻并结合自身经验，对3种系列的心电图机，就其故障进行分析，并提出相应的检修方案。
关键词：心电图机工作原理故障分析心电图机故障检修方案世界上第一台真正的心电图机是由荷兰学者威廉·爱因托芬设计制造发明的，据说他是为了纪念他敬重的保姆——中国人洪妈而发明的。
在大学求学期间，他通过无数次的实验努力改进了沃洛设计原始的心电图仪，充分适应了临床使用的需要。
医者通过分析心电图仪描记的心电图信号波形可以清晰地了解心脏活动情况和诊断各种心脏疾病（包括室颤、早搏、房颤等等），特别是心脏功能失常和心肌梗塞，目前心电图机广泛应用于医疗、体育训练、科研等相关领域。
本人通过对宁波市全大市范围内300多家大小医院、诊所、美容机构等医疗机构上千台心电图机的检定，发现各种各样的情况和故障，经过仔细分析，做了相关总结。
现在将总结的经验结果提出，以便读者朋友一起探讨研究。
1、心电图机工作原理我们要了解和检修心电图机，首先必须先要了解心电图机的工作原理。
正常心肌细胞膜是一层电阻较高的半通透膜，对带有正、负电荷的阴、阳离子具有不同的通断性。
因而使细胞内、外的阴、阳离子浓度显著不同。
当心肌细胞处于静息状态时，膜外排列一定数量的带正电荷的阳离子；而膜内则排列着相同数量带负电的阴离子，因此膜外的电势高于膜内电势。
在静息状态下，心肌细胞一直保持着这种稳恒状态，即所谓的极化状态。
当心肌细胞膜的一侧突然受到一定强度的刺激时，该处细胞膜的电阻特性突然消失，对阳离子的通透性突然升高，而对阴离子的通透性却相反的降低了。
于是膜外的阳离子得以大量迅速地涌入膜内，在短时间内阳离子的数量大量增加，而使膜内电势骤然上升。

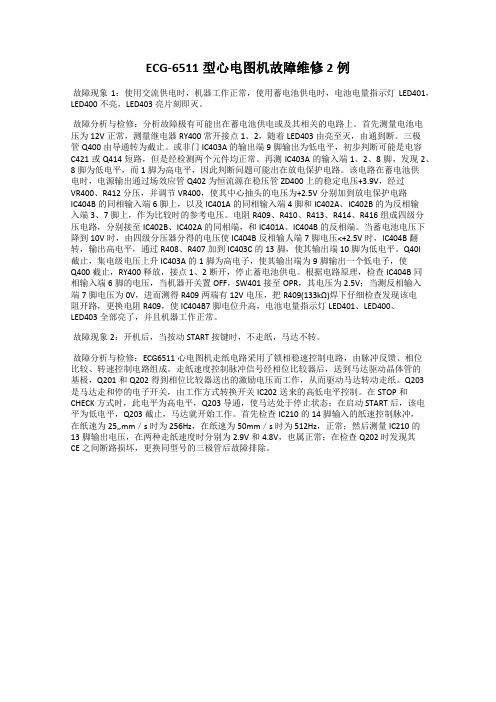

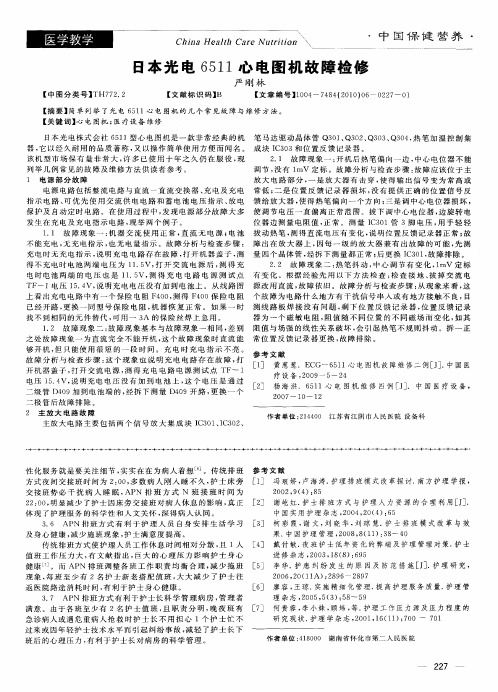

ECG-6511型心电图机故障维修2例故障现象1：使用交流供电时，机器工作正常，使用蓄电池供电时，电池电量指示灯LED401，LED400不亮，LED403亮片刻即灭。
故障分析与检修：分析故障极有可能出在蓄电池供电或及其相关的电路上。
首先测量电池电压为12V正常，测量继电器RY400常开接点1、2，随着LED403由亮至灭，由通到断。
三极管Q400由导通转为截止。
或非门IC403A的输出端9脚输出为低电平，初步判断可能是电容C421或Q414短路，但是经检测两个元件均正常。
再测IC403A的输入端1、2、8脚，发现2、8脚为低电平，而1脚为高电平，因此判断问题可能出在放电保护电路。
该电路在蓄电池供电时，电源输出通过场效应管Q402为恒流源在稳压管ZD400上的稳定电压+3.9V，经过VR400、R412分压，并调节VR400，使其中心抽头的电压为+2.5V分别加到放电保护电路IC404B的同相输入端6脚上，以及IC401A的同相输入端4脚和IC402A、IC402B的为反相输入端3、7脚上，作为比较时的参考电压。
电阻R409、R410、R413、R414、R416组成四级分压电路，分别接至IC402B、IC402A的同相端，和IC401A、IC404B的反相端。
当蓄电池电压下降到10V时，由四级分压器分得的电压使IC404B反相输人端7脚电压<+2.5V时，IC404B翻转，输出高电平，通过R408、R407加到IC403C的13脚，使其输出端10脚为低电平。
Q40l截止，集电级电压上升IC403A的1脚为高电子，使其输出端为9脚输出一个低电子，使Q400截止，RY400释放，接点1、2断开，停止蓄电池供电。
根据电路原理，检查IC404B同相输入端6脚的电压，当机器开关置OFF，SW401接至OPR，其电压为2.5V；当测反相输入端7脚电压为0V，进而测得R409两端有12V电压，把R409(133kΩ)焊下仔细检查发现该电阻开路，更换电阻R409，使IC404B7脚电位升高，电池电量指示灯LED401、LED400、LED403全部亮了，并且机器工作正常。
电子报/2010年/5月/2日/第007版综合维修ECG-6151心电图机输入电路原理与检修江西曾海萍一、电路原理输入电路如图所示。
该电路由缓冲放大器、威尔森网络、导联选择电子开关、屏蔽驱动器和右脚电极驱动器等电路组成。
由专用缓冲放大集成电路IC301(KT-1)、(KT-2)和IC302(R、L、F、C1-C6)拾取的心电信号，经输入平衡电阻R385～R393送到IC301③、⑥、⑨、(11)、(14)、(17)脚和IC302③、⑤、⑦脚输入缓冲放大后，又分别经威尔森网络R315～R323缓冲后，通过平衡电阻R325～R330送到导联选择电子开关电路进行导联选择。
IC301、IC302具有输入阻抗高(达100MΩ)和输出阻抗低的特点，便于和后级放大电路相匹配。
D380～D397为输入保护二极管，跨接在IC301和IC302输入输出端。
在正常情况下，心电信号幅度只有几毫伏，D380～D397截止，对心电信号没有影响。
当干扰信号幅度大于0.6V时，D380～D397导通，相当于IC301和IC302输入输出短路，此时电路输入阻抗由威尔森网络输入阻抗决定。
由于威尔森网络输入阻抗很低，干扰信号经皮肤与电极接触电阻和输入平衡电阻分压后衰减很大，从而对强干扰信号起到抑制作用。
导联选择电子开关电路由IC304～IC307(TC4052x4)等元件构成。
其中IC304选择定标和1、2、3导联信号；IC305选择A VR、A VL、A VF和V1导联信号；IC306选择V2～V5导联信号；IC307选择V6导联信号。
电子开关的转换是由微处理器送来的编码，控制IC304～IC307⑥、⑨、⑩脚控制端来实现导联选择。
当⑥脚(禁令控制端)输入为高电平时，禁止开关选通，否则，允许开关选通。
IC304～IC307开关选通状态和导联选择状态均由A、B、IN端输入编码决定，见附表1。
屏蔽驱动器由双运放集成电路A1/2IC303(AN6561)等元件构成。
992023年11月下 第22期 总第418期工艺设计改造及检测检修China Science & Technology Overview实例1故障现象：打开电源后，在工作方式选择开关位于 STOP 档时，记录笔出现无规律的上下满幅跳动。
经过数分钟后，有时又能自动恢复正常。
分析检查：从原理分析，记录笔出现大幅度跳动是由于信号通路中进入了干扰所致。
在这种情况下，应将记录笔拔下来，以免损坏记录笔。
开机检查的时间也要尽可能短，以减少电路损坏的可能。
该机侧面有一个ECG、OFF、DC 开关，在OFF 位置时，将前置级信号断开。
置 OFF 后，开机检查，故障照旧，说明故障在记录放大电路板部分。
首先，用电压表测量放大部分的12V 供电电压，发现该电压也有与记录笔类似的跳动，说明记录笔的跳动是由电压不稳引起的。
向前检查12V 稳压电源的输出及输入电压，也有相同的变化。
其次，继续向前检查，发现整流桥的交流电压以及变压器初级的220V 交流电压，电压均不稳。
经过检查发现，电网供电压正常。
在电网电压和变压器初级之间只有电源开关一个元件。
肯定是该开关有问题。
关掉电源开关，检查其两组触点的接触情况。
经检查，有一组触点接触不良。
处理措施及结果：有条件时，最好换新的电源开关。
若手头无相同规格的开关，也可暂时用无故障的那组开关控制火线通断的方法使仪器恢复工作。
先用试电笔判断无故障组开关触点接通的是否为火线。
若不是火线，必须先将开关的火线和零线对调，确保正常组开关控制的是火线。
然后将故障组开关短路，即将零线直接连通。
处理后，再次开机检查，仪器恢复正常。
小结：电源开关接触不良，开机后，记录笔出现无规律上下满幅跳动的现象。
在买不到相同电源开关的情况下，可采取本例所述方法进行应急修理。
实例2故障现象：仪器在交流供电时，工作正常。
但是，转换到直流供电方式时不能正常工作。
分析检查：仪器能在交流供电方式下工作而不能在直流供电方式下工作，显而易见，这是直流供电部分出了故障。
ECG-6511心电图机故障分析与维修实例一、前言心电图机是医疗设备中常见的一种，用于记录心脏电活动的设备，对临床医生诊断心脏病变具有重要作用。
ECG-6511心电图机是一款常见的心电图机型号，但在使用过程中，也会出现各种故障，需要及时进行分析和维修。
本文将以实例的形式，介绍一起ECG-6511心电图机故障的分析与维修过程，希望能对相关技术人员有所帮助。
二、故障描述某医院的ECG-6511心电图机在使用过程中出现了无法打印的故障，具体表现为操作人员按下打印按钮后，心电图机并没有打印出相应的结果，而是出现了一些错误代码。
经过初步检查后，发现故障并不是打印机本身的问题，而是心电图机内部出现了故障。
为了解决这一问题，技术人员开始了故障的分析与维修工作。
三、故障分析1. 观察现象在收到ECG-6511心电图机出现无法打印的故障后，首先进行了外观检查。
没有发现明显的损坏或者松动现象。
随后，对其进行了打印测试，确认了故障的具体现象。
在按下打印按钮后，打印机没有任何反应，但是显示屏上出现了一个错误提示代码。
根据代码的含义，可以初步判断故障原因可能与内部电路或者软件有关。
2. 测量电路接下来，技术人员对心电图机的电路进行了测量。
使用万用表对各个关键点进行了电压和电阻的测试，发现了一些异常现象。
在核心控制板上，有一些电阻值超出了正常范围，而且部分电压值也不稳定。
初步判断可能是部分元器件损坏导致的电路异常。
3. 排查故障点针对电路测量所发现的异常现象，技术人员开始逐一排查可能的故障点。
首先检查了核心控制板上的元器件，确保它们的接触良好，没有松动或者接触不良的情况。
随后，对照原理图，逐一检查了各个关键部件的连接线路，发现了几处连接不良的地方。
这些连接不良可能是导致电路异常的原因之一。
4. 故障修复在确认了故障点后，技术人员对核心控制板进行了维修。
首先是修复连接不良的地方，重新焊接了相关的连接线路，确保其接触良好。
随后，对于超出范围的电阻值和不稳定的电压进行了更换，使用了同样规格的元器件进行了替换。
902023年12月下 第24期 总第420期工艺设计改造及检测检修China Science & Technology Overview1 故障现象1故障现象：打开电源开关后，电源指示灯亮，也可以对电池进行充电。
但是当供电方式选择开关 SW401 置运行(OPR)位置后，面板上的其他指示灯均不亮，所有的功能键失灵。
关掉交流电源开关，改用机内电池供电，故障现象依旧。
分析检查：很明显，这是电源部分的故障。
交流供电时，电源指示灯亮，且可以对电池进行充电判断，交流电源部分的整流、滤波电路是正常的。
滤波后的电压通过供电方式选择开关SW401接到后级电路。
SW401是一个双接点开关。
若5W401的1、2接点不能接通，便会使仪器无法在交流状态下工作。
若其3、4接点不能接通，电阻R404便无法接地，使送给或非门1C403A 的接地低电平信号变成了高电平，使IC403A 的输出端9脚为低电平，继而导致继电器RY400线圈的驱动管Q400截止，继电器的线圈断电，使其常开接点2无法与活动接点1接通，而不能工作于电池方式。
交流和直流电源均不能工作，怀疑是开关SW401有问题。
将5W401置于工作位置，测量三端稳压器IC400的输入端2脚，测量结果显示无电压，说明该开关损坏。
断电后，检查5W401开关，发现其两组接点1、2和3、4 均不能接通。
处理措施及结果：这种故障一般是由于5W401内部的弹簧片与按钮凸轮错位引起的。
如果一时没有合适的开关更换，可以自行修理。
方法是先用小起子将按钮拨出，再调整好弹簧片的位置，然后将开关复原即行。
小结：本例是供电方式选择开关SW401损坏，造成仪器在交直流供电时均不能进行工作。
必要时，可以对该开关进行自行修复。
由于此开关损坏的程度不同，有时还产生仪器时好时坏的故障现象。
2故障现象2故障现象：仪器可以使用直流供电工作，但不能使用交流供电工作。
分析检查：毫无疑问，这是交流供电电路部分的故障。
