得磨煤矿避难硐室设计方案

矿井避难硐室的设计及配置要求一、设计要求1、避难硐室应布置在稳定的岩层中，避开地质构造带、高温带、应力异常区以及透水危险区。

前后20m范围内巷道应采用不燃性材料支护，且顶板完整、支护完好，符合安全出口的要求。

特殊情况下确需布置在煤层中时，应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。

永久避难硐室应确保在服务期间不受采动影响。

2、避难硐室的形状宜采用半圆拱形，内部顶板和墙壁的颜色为浅色，以减轻受困人员的心理压力。

3、避难硐室应设置与外界相通的单向排气管，室内一侧的管口靠近避难硐室底板。

4、避难硐室顶板应安装防水设施，不得有滴水现象。

硐室地面应高于巷道底板0.2m，硐室内应设置单向排水管。

5、避难硐室内应设计承重挂钩，以方便设备安装。

6、避难硐室外20m范围内不应堆放易燃物品。

7、避难硐室应采用向外开启的两道门结构。

外侧第一道门采用既能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。

两道门之间为过渡室，密闭门之内为避险生存室。

防护密闭门上设观察窗，门墙设单向排水管和单向排气管，排水管和排气管应加装手动阀门。

过渡室内应设压缩空气幕和压气喷淋装置。

永久避难硐室过渡室的净面积应不小于3.0m2；临时避难硐室不小于2.0m2。

生存室的宽度不得小于 2.0m，长度根据设计的额定避险人数以及内配装备情况确定。

生存室内设置不少于两趟单向排气管和一趟单向排水管，排水管和排气管应加装手动阀门。

永久避难硐室生存室的净高不低于 2.0m，每人应有不低于1.0m2的有效使用面积，设计额定避险人数不少于20人，宜不多于100人。

临时避难硐室生存室的净高不低于1.85m，每人应有不低于0.9m2的有效使用面积，设计额定避险人数不少于10人，不多于40人。

隔离门墙体周边掏槽，深度不小于0.2m，或见硬顶、硬帮，墙体用强度不低于C25的混凝土浇筑，并与岩体接实。

8、压风、供水及信号传输管线在进入避难硐室前应埋设于巷底或巷壁，或采取其他措施保护，确保在灾变发生时不被破坏。

煤矿井下避难硐室设计与应用摘要：避难硐室是一种能够容纳生命保障设施的专用设施，主要为井下发生灾害事故时人员提供避难、避灾场所。

它以煤矿企业的安全生产标准化为基础，是在应急情况下保护人员生命安全的最有效手段。

作为国家应急产业体系建设的重要组成部分，避难硐室是一种应急避难、避灾逃生、自救互救设施。

避难硐室是一个密闭的空间，在发生重大灾害时，可以为矿工提供安全保障，使其可以安全离开矿井，并将相关人员及时送至地面。

避难硐室可以与地面的工业场地、生产场所、生活场所相结合，实现与其他场所的联合使用。

因此，本文在研究中将进一步结合煤矿井下工作的需求，针对避难硐室进行优化设计，从根本上保障避难硐室的功能性，更好的提高避难硐室在煤矿井下工作的应用价值。

关键词：煤矿井下；避难硐室；设计；应用一、引言随着煤矿安全生产的不断推进，国家对煤矿安全生产的重视程度越来越高，矿工生命安全问题得到了更多的关注。

为保证矿工在井下遇到紧急情况时能及时有效地进行自救互救，研制一套能实现井下环境监测、人员定位、通信联络、紧急避险、压风自救、供水施救，以及有毒有害气体监测和紧急避险的矿井避难硐室是非常必要的。

近几年煤矿开采深度的不断增加，井下各种灾害事故的发生也日益增多，当井下发生事故时，为了能够在事故发生后，及时有效地进行抢救和自救，在进入矿井的第一时间内，应迅速地进入避难硐室进行避险。

在井下避难硐室中，设置有各种必要的设施、设备以及管路和管道[1]。

因此，为了确保井下作业人员在发生灾害事故时能够安全撤离到安全地点，避免出现人员伤亡、财产损失等问题，有必要建立井下避难硐室。

在井下避难硐室中，为了确保应急避难时间的安全性和可靠性，应当具有较高的环境参数控制水平，从而使人员在遇到事故时，能够有效地进行避险。

二、煤矿井下避难硐室设计要点（一）防护密闭系统设计避难硐室主要功能是在矿井发生紧急情况下，矿工可通过避灾路线快速进入到避难硐室进行避难，避免在灾害发生时由于受到外部环境影响而导致的生命财产损失。

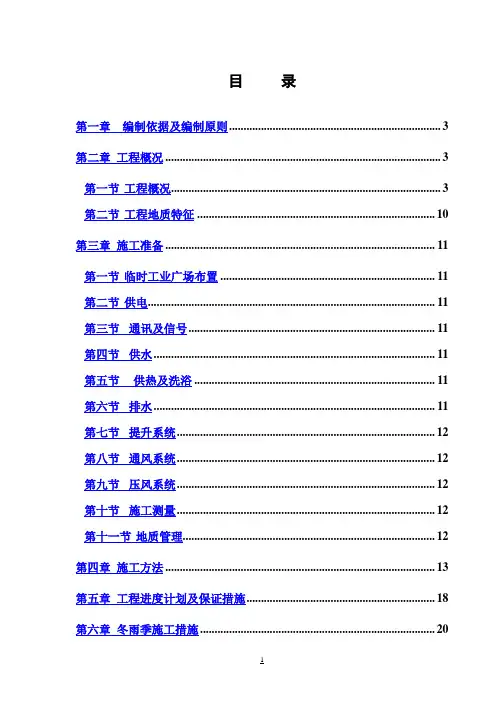

目录第一章编制依据及编制原则 (3)第二章工程概况 (3)第一节工程概况 (3)第二节工程地质特征 (10)第三章施工准备 (11)第一节临时工业广场布置 (11)第二节供电 (11)第三节通讯及信号 (11)第四节供水 (11)第五节供热及洗浴 (11)第六节排水 (11)第七节提升系统 (12)第八节通风系统 (12)第九节压风系统 (12)第十节施工测量 (12)第十一节地质管理 (12)第四章施工方法 (13)第五章工程进度计划及保证措施 (18)第六章冬雨季施工措施 (20)第七章工程质量、安全保证措施 (21)第一节质量保证措施及承诺 .......................................................................... 第二节安全保证措施 . (25)第八章农忙季节、节假日连续施工措施 (32)第十章文明施工及环境保护 (32)第一章编制依据及编制原则(一)编制依据（1）山西省长治经坊煤业有限公司井下避难硐室工程招标文件及有关图纸资料。

（2）«煤矿井巷工程施工及验收规范»、«煤矿井巷工程质量检验评定标准»、«煤炭工业建设工程质量技术资料管理规定»、«煤矿安全规程»等与本标工程有关的国家及部颁现行的各种技术规范、规程、规定。

（3）工程情况和企业自身施工综合能力。

（二）编制原则（1）确保工程质量和工期目标。

（2）应用新技术、新工艺、新设备、新材料，提高机械化施工水平。

（3）提高综合抗灾能力，抓好特殊情况下的工程施工。

（4）降低工程成本，以获取最大的经济效益、社会效益。

（5）搞好文明施工和环境保护。

第二章工程概况第一节工程概况一、交通位置山西省长治经坊煤业有限公司隶属山西煤炭进出口集团公司控股管理，是集采煤、洗精煤、矸石制砖于一体的现代化新型企业，是长治市百强调产重点企业之一。

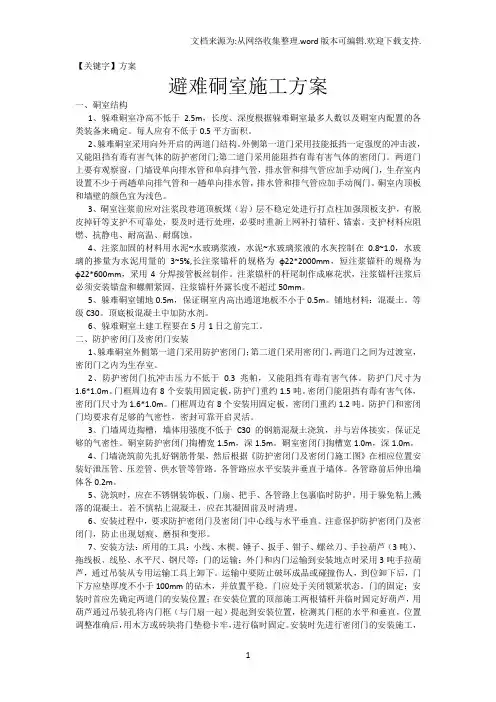

【关键字】方案避难硐室施工方案一、硐室结构1、躲难硐室净高不低于2.5m，长度、深度根据躲难硐室最多人数以及硐室内配置的各类装备来确定。

每人应有不低于0.5平方面积。

2、躲难硐室采用向外开启的两道门结构。

外侧第一道门采用技能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门;第二道门采用能阻挡有毒有害气体的密闭门。

两道门上要有观察窗，门墙设单向排水管和单向排气管，排水管和排气管应加手动阀门，生存室内设置不少于两趟单向排气管和一趟单向排水管，排水管和排气管应加手动阀门。

硐室内顶板和墙壁的颜色宜为浅色。

3、硐室注浆前应对注浆段巷道顶板煤（岩）层不稳定处进行打点柱加强顶板支护，有脱皮掉矸等支护不可靠处，要及时进行处理，必要时重新上网补打锚杆、锚索。

支护材料应阻燃、抗静电、耐高温、耐腐蚀。

4、注浆加固的材料用水泥~水玻璃浆液，水泥~水玻璃浆液的水灰控制在0.8~1.0，水玻璃的掺量为水泥用量的3~5%,长注浆锚杆的规格为φ22*2000mm，短注浆锚杆的规格为φ22*600mm，采用4分焊接管板丝制作。

注浆锚杆的杆尾制作成麻花状，注浆锚杆注浆后必须安装锚盘和螺帽紧固，注浆锚杆外露长度不超过50mm。

5、躲难硐室铺地0.5m，保证硐室内高出通道地板不小于0.5m。

铺地材料：混凝土。

等级C30。

顶底板混凝土中加防水剂。

6、躲难硐室土建工程要在5月1日之前完工。

二、防护密闭门及密闭门安装1、躲难硐室外侧第一道门采用防护密闭门；第二道门采用密闭门，两道门之间为过渡室，密闭门之内为生存室。

2、防护密闭门抗冲击压力不低于0.3兆帕，又能阻挡有毒有害气体。

防护门尺寸为1.6*1.0m。

门框周边有8个安装用固定板，防护门重约1.5吨。

密闭门能阻挡有毒有害气体，密闭门尺寸为1.6*1.0m。

门框周边有8个安装用固定板，密闭门重约1.2吨。

防护门和密闭门均要求有足够的气密性，密封可靠开启灵活。

3、门墙周边掏槽，墙体用强度不低于C30的钢筋混凝土浇筑，并与岩体接实，保证足够的气密性。

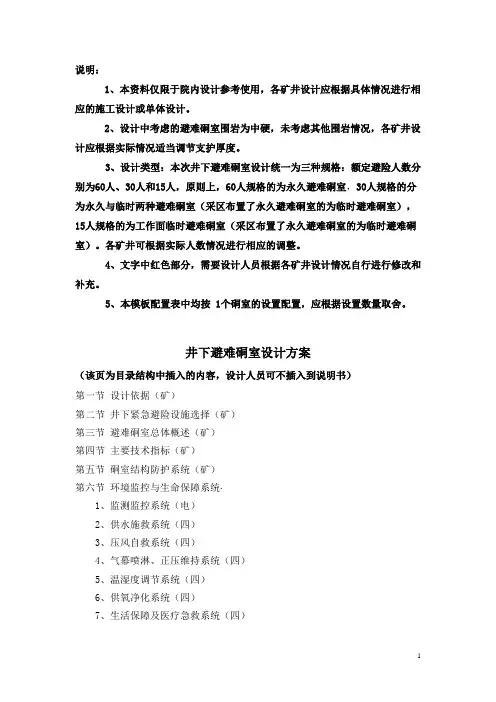

说明：1、本资料仅限于院内设计参考使用，各矿井设计应根据具体情况进行相应的施工设计或单体设计。

2、设计中考虑的避难硐室围岩为中硬，未考虑其他围岩情况，各矿井设计应根据实际情况适当调节支护厚度。

3、设计类型：本次井下避难硐室设计统一为三种规格：额定避险人数分别为60人、30人和15人，原则上，60人规格的为永久避难硐室，30人规格的分为永久与临时两种避难硐室（采区布置了永久避难硐室的为临时避难硐室），15人规格的为工作面临时避难硐室（采区布置了永久避难硐室的为临时避难硐室）。

各矿井可根据实际人数情况进行相应的调整。

4、文字中红色部分，需要设计人员根据各矿井设计情况自行进行修改和补充。

5、本模板配置表中均按 1个硐室的设置配置，应根据设置数量取舍。

井下避难硐室设计方案（该页为目录结构中插入的内容，设计人员可不插入到说明书）第一节设计依据（矿）第二节井下紧急避险设施选择（矿）第三节避难硐室总体概述（矿）第四节主要技术指标（矿）第五节硐室结构防护系统（矿）第六节环境监控与生命保障系统∙1、监测监控系统（电）2、供水施救系统（四）3、压风自救系统（四）4、气幕喷淋、正压维持系统（四）5、温湿度调节系统（四）6、供氧净化系统（四）7、生活保障及医疗急救系统（四）第七节人员定位系统（电）第八节照明系统（电）第九节通信联络系统（电）第十节电力保障系统（电）第十一节仪器设备布局第十二节维护与管理（矿）1、日常维护管理2、救援应急管理措施设计依据1）、《煤矿安全规程》（2012 版）；2）、《煤矿矿井井底车场硐室设计规范》（MTT 5026 -2009）；3）、《煤炭工业矿井设计规范》（GB50215-2005）或《煤炭工业小型矿井设计规范》（GB50399-2006）；4）、国家煤矿安全监察局《煤矿井下避难所试点建设基本要求》（煤安监司办2010 第9 号）；5）、国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔2010〕146 号）；6）、国家安全生产监督管理总局、国家煤矿安全监察局《煤矿井下紧急避险系统建设管理暂行规定》（安监总煤装〔2011〕15 号）；7）、国家安全生产监督管理总局、国家煤矿安全监察局《煤矿井下安全避险“六大系统”建设完善基本规范（试行）》（安监总煤装〔2011〕33 号）；8）、国家安全监管总局、国家煤矿安监局《关于煤矿井下紧急避险系统建设管理有关事项的通知》（安监总煤装〔2012〕15 号）。

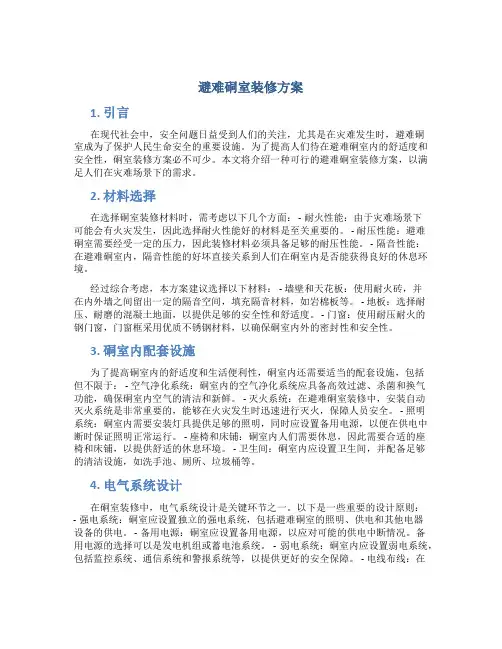

避难硐室装修方案1. 引言在现代社会中，安全问题日益受到人们的关注，尤其是在灾难发生时，避难硐室成为了保护人民生命安全的重要设施。

为了提高人们待在避难硐室内的舒适度和安全性，硐室装修方案必不可少。

本文将介绍一种可行的避难硐室装修方案，以满足人们在灾难场景下的需求。

2. 材料选择在选择硐室装修材料时，需考虑以下几个方面： - 耐火性能：由于灾难场景下可能会有火灾发生，因此选择耐火性能好的材料是至关重要的。

- 耐压性能：避难硐室需要经受一定的压力，因此装修材料必须具备足够的耐压性能。

- 隔音性能：在避难硐室内，隔音性能的好坏直接关系到人们在硐室内是否能获得良好的休息环境。

经过综合考虑，本方案建议选择以下材料： - 墙壁和天花板：使用耐火砖，并在内外墙之间留出一定的隔音空间，填充隔音材料，如岩棉板等。

- 地板：选择耐压、耐磨的混凝土地面，以提供足够的安全性和舒适度。

- 门窗：使用耐压耐火的钢门窗，门窗框采用优质不锈钢材料，以确保硐室内外的密封性和安全性。

3. 硐室内配套设施为了提高硐室内的舒适度和生活便利性，硐室内还需要适当的配套设施，包括但不限于： - 空气净化系统：硐室内的空气净化系统应具备高效过滤、杀菌和换气功能，确保硐室内空气的清洁和新鲜。

- 灭火系统：在避难硐室装修中，安装自动灭火系统是非常重要的，能够在火灾发生时迅速进行灭火，保障人员安全。

- 照明系统：硐室内需要安装灯具提供足够的照明，同时应设置备用电源，以便在供电中断时保证照明正常运行。

- 座椅和床铺：硐室内人们需要休息，因此需要合适的座椅和床铺，以提供舒适的休息环境。

- 卫生间：硐室内应设置卫生间，并配备足够的清洁设施，如洗手池、厕所、垃圾桶等。

4. 电气系统设计在硐室装修中，电气系统设计是关键环节之一。

以下是一些重要的设计原则：- 强电系统：硐室应设置独立的强电系统，包括避难硐室的照明、供电和其他电器设备的供电。

- 备用电源：硐室应设置备用电源，以应对可能的供电中断情况。

煤矿爆破事故防治及煤矿避难硐室设计煤矿爆破事故是煤矿安全中常见的一种事故类型。

在爆破事故中，由于煤矿井下尘埃、甲烷等可燃物质与火源相遇，导致爆炸发生，严重危害矿工的生命安全。

为了预防和控制煤矿爆炸事故，必须采取一系列的防治措施，并同时设计并建造适当的煤矿避难硐室来保证矿工的生命安全。

首先，在煤矿爆破事故的防治中，必须加强煤井通风系统的管理。

煤井通风系统是煤矿生产中非常重要的保障措施，通过合理的通风系统能够有效地控制井下的气体体积分布和浓度。

通风系统需要确保新鲜空气的输送，并及时排除井下的有害气体。

此外，还应安装煤矿通风风流速度变号仪、瓦斯液位预警仪等设备，用以及时监测井下的气体浓度变化，从而采取相应措施避免发生爆炸事故。

其次，煤矿爆破事故防治中需要加强对煤体的分类和评价。

煤矿开采的不同煤层在煤性和气性上存在差异，针对不同煤层的特点，制定合理的开采技术和防治措施。

同时，对地质构造的研究也是非常重要的，合理评价矿体内的裂隙、节理等隐患，避免煤层顶板的塌落和不稳定，导致煤尘和瓦斯的积聚。

此外，煤矿爆破事故防治还需要加强对煤尘的控制。

煤尘是煤矿爆炸的重要因素之一，其产生和积聚是煤矿井下爆炸事故的主要原因。

因此，需要加强井下煤尘控制的技术措施，包括湿喷雾降尘、工作面降尘、井下除尘等。

通过严格的煤尘控制措施，减少井下煤尘的积聚量，有效降低发生爆炸事故的概率。

最后，在煤矿避难硐室的设计中，需要充分考虑矿工的数量和逃生需求。

煤矿避难硐室是矿工在井下遇到突发情况时的逃生场所，其设计应满足人员逃生的需求，并提供食水、应急通讯设备、医疗急救等保障设施。

硐室的出口应设有紧急救援通道，方便救援人员进出。

同时，硐室内应配备氧气、灭火器等生活和安全设施，确保矿工在硐室内的生命安全。

总之，煤矿爆破事故防治及煤矿避难硐室的设计是煤矿安全工作中的重要内容。

通过加强井下通风管理、煤体分类评价、煤尘控制等措施，降低煤矿爆炸事故的发生概率。

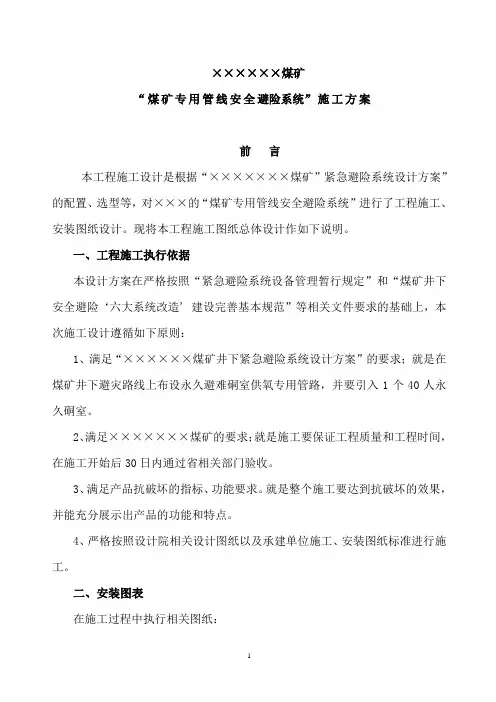

××××××煤矿“煤矿专用管线安全避险系统”施工方案前言本工程施工设计是根据“×××××××煤矿”紧急避险系统设计方案”的配置、选型等，对×××的“煤矿专用管线安全避险系统”进行了工程施工、安装图纸设计。

现将本工程施工图纸总体设计作如下说明。

一、工程施工执行依据本设计方案在严格按照“紧急避险系统设备管理暂行规定”和“煤矿井下安全避险‘六大系统改造' 建设完善基本规范”等相关文件要求的基础上，本次施工设计遵循如下原则：1、满足“××××××煤矿井下紧急避险系统设计方案”的要求；就是在煤矿井下避灾路线上布设永久避难硐室供氧专用管路，并要引入1个40人永久硐室。

2、满足×××××××煤矿的要求；就是施工要保证工程质量和工程时间，在施工开始后30日内通过省相关部门验收。

3、满足产品抗破坏的指标、功能要求。

就是整个施工要达到抗破坏的效果，并能充分展示出产品的功能和特点。

4、严格按照设计院相关设计图纸以及承建单位施工、安装图纸标准进行施工。

二、安装图表在施工过程中执行相关图纸：1、避难硐室设备布置图；2、永久硐室预埋管件图；3、避险系统示意图。

三、避险工程施工设计说明本次施工方案从施工方便及施工进度等方面考虑，分为井下施工、井下施工和系统调试三部分。

每部分核算出相应的工程量，工程量以人天为单位进行计算，每班工作时间暂定8小时。

井下部分分为巷道（310米）、永久硐室等井上部分分为供给中心、控制中心。

整个工程施工分为3部分：土建工程施工、设备安装施工和设备调试施工。

其中土建工程施工由矿方负责；设备安装施工由矿方和公司人员共同承担，矿方负责设备的运输、安放、固定以及简单的连接，公司人员负责设备的电气连接；设备调试施工由公司人员承担。

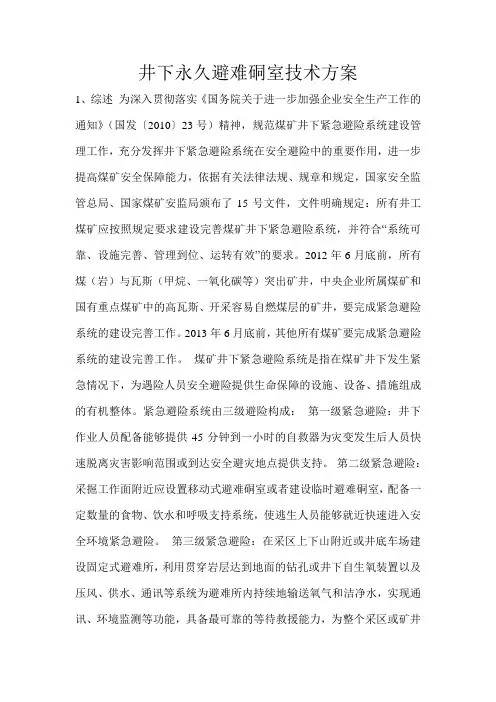

井下永久避难硐室技术方案1、综述为深入贯彻落实《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）精神，规范煤矿井下紧急避险系统建设管理工作，充分发挥井下紧急避险系统在安全避险中的重要作用，进一步提高煤矿安全保障能力，依据有关法律法规、规章和规定，国家安全监管总局、国家煤矿安监局颁布了15号文件，文件明确规定：所有井工煤矿应按照规定要求建设完善煤矿井下紧急避险系统，并符合“系统可靠、设施完善、管理到位、运转有效”的要求。

2012年6月底前，所有煤（岩）与瓦斯（甲烷、一氧化碳等）突出矿井，中央企业所属煤矿和国有重点煤矿中的高瓦斯、开采容易自燃煤层的矿井，要完成紧急避险系统的建设完善工作。

2013年6月底前，其他所有煤矿要完成紧急避险系统的建设完善工作。

煤矿井下紧急避险系统是指在煤矿井下发生紧急情况下，为遇险人员安全避险提供生命保障的设施、设备、措施组成的有机整体。

紧急避险系统由三级避险构成：第一级紧急避险：井下作业人员配备能够提供45分钟到一小时的自救器为灾变发生后人员快速脱离灾害影响范围或到达安全避灾地点提供支持。

第二级紧急避险：采掘工作面附近应设置移动式避难硐室或者建设临时避难硐室，配备一定数量的食物、饮水和呼吸支持系统，使逃生人员能够就近快速进入安全环境紧急避险。

第三级紧急避险：在采区上下山附近或井底车场建设固定式避难所，利用贯穿岩层达到地面的钻孔或井下自生氧装置以及压风、供水、通讯等系统为避难所内持续地输送氧气和洁净水，实现通讯、环境监测等功能，具备最可靠的等待救援能力，为整个采区或矿井避灾人员提供应急避难空间。

国家安监局颁布的15号文件明确指出优先建设避难硐室，也可采用避难硐室与可移动式避难硐室有机结合的方式。

市场上的避难硐室配置了压风和压缩氧供气、空气循环净化、温湿度调节、环境监测与传输、通讯、照明和指示、动力保障、污物收集、生存保障（水、食物和急救药品等）等功能系统，目前我市场上具备批量生产20人到100人的避难硐室成套设备的能力。
