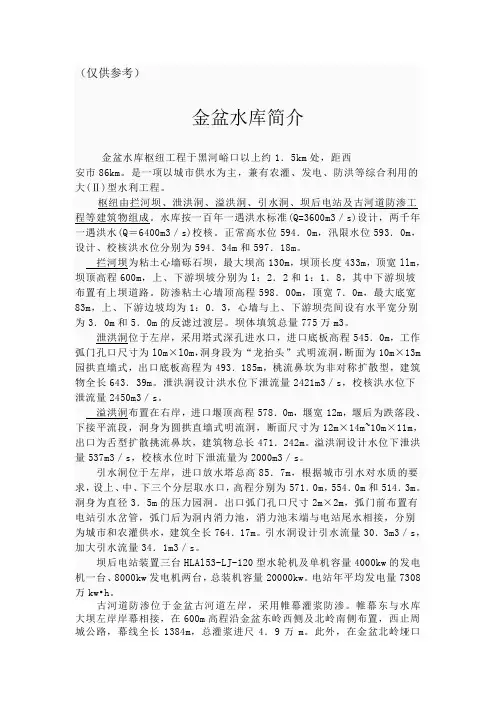

（仅供参考）金盆水库简介金盆水库枢纽工程于黑河峪口以上约1．5km处，距西安市86km。
是一项以城市供水为主，兼有农灌、发电、防洪等综合利用的大(Ⅱ)型水利工程。
枢纽由拦河坝、泄洪洞、溢洪洞、引水洞、坝后电站及古河道防渗工程等建筑物组成。
水库按一百年一遇洪水标准(Q=3600m3／s)设计，两千年一遇洪水(Q＝6400m3／s)校核。
正常高水位594．0m，汛限水位593．0m，设计、校核洪水位分别为594．34m和597．18m。
拦河坝为粘土心墙砾石坝，最大坝高130m，坝顶长度433m，顶宽llm，坝顶高程600m，上、下游坝坡分别为l：2．2和1：1．8，其中下游坝坡布置有上坝道路。
防渗粘土心墙顶高程598．00m，顶宽7．0m，最大底宽83m，上、下游边坡均为1：0．3，心墙与上、下游坝壳间设有水平宽分别为3．0m和5．0m的反滤过渡层。
坝体填筑总量775万m3。
泄洪洞位于左岸，采用塔式深孔进水口，进口底板高程545．0m，工作弧门孔口尺寸为l0m×l0m，洞身段为“龙抬头”式明流洞，断面为10m×13m 园拱直墙式，出口底板高程为493．185m，桃流鼻坎为非对称扩散型，建筑物全长643．39m。
泄洪洞设计洪水位下泄流量2421m3／s，校核洪水位下泄流量2450m3／s。
溢洪洞布置在右岸，进口堰顶高程578．0m，堰宽12m，堰后为跌落段、下接平流段，洞身为圆拱直墙式明流洞，断面尺寸为12m×14m~10m×11m，出口为舌型扩散挑流鼻坎，建筑物总长471．242m。
溢洪洞设计水位下泄洪量537m3／s，校核水位时下泄流量为2000m3／s。
引水洞位于左岸，进口放水塔总高85．7m，根据城市引水对水质的要求，设上、中、下三个分层取水口，高程分别为571．0m，554．0m和514．3m。
洞身为直径3．5m的压力园洞。
出口弧门孔口尺寸2m×2m，弧门前布置有电站引水岔管，弧门后为洞内消力池，消力池末端与电站尾水相接，分别为城市和农灌供水，建筑全长764．17m。
引水洞设计引水流量30．3m3／s，加大引水流量34．1m3／s。
坝后电站装置三台HLAl53-LJ-120型水轮机及单机容量4000kw的发电机一台、8000kw发电机两台，总装机容量20000kw。
电站年平均发电量7308万kw•h。
古河道防渗位于金盆古河道左岸，采用帷幕灌浆防渗。
帷幕东与水库大坝左岸岸幕相接，在600m高程沿金盆东岭西侧及北岭南侧布置，西止周城公路，幕线全长1384m，总灌浆进尺4．9万m。
此外，在金盆北岭垭口处修建一座高13m的均质粘土副坝，与灌浆帷幕构成金盆古河道防渗系统。
水为主，兼有农业灌溉、发电、防洪等综合效益。
黑河引水工程是以拟建的黑河水库为主要水源，以已建成的石头河水库为补充水源，石砭峪水库作为备用水源，最远引水距离143km，工程全部建成后每年可向西安市供水4．0 l 金盆水库枢纽工程金盆水库枢纽工程于黑河峪口以上约1．5km处，距西安市86km。
是一项以城市供水为主，兼有农灌、发电、防洪等综合利用的大(Ⅱ)型水利工程。
枢纽由拦河坝、泄洪洞、溢洪洞、引水洞、坝后电站及古河道防渗工程等建筑物组成。
水库按一百年一遇洪水标准(Q=3600m3／s)设计，两千年一遇洪水(Q＝6400m3／s)校核。
正常高水位594．0m，汛限水位593．0m，设计、校核洪水位分别为594．34m和597．18m。
拦河坝为粘土心墙砾石坝，最大坝高130m，坝顶长度433m，顶宽llm，坝顶高程600m，上、下游坝坡分别为l：2．2和1：1．8，其中下游坝坡布置有上坝道路。
防渗粘土心墙顶高程598．00m，顶宽7．0m，最大底宽83m，上、下游边坡均为1：0．3，心墙与上、下游坝壳间设有水平宽分别为3．0m和5．0m的反滤过渡层。
坝体填筑总量775万m3。
泄洪洞位于左岸，采用塔式深孔进水口，进口底板高程545．0m，工作弧门孔口尺寸为l0m×l0m，洞身段为“龙抬头”式明流洞，断面为10m×13m园拱直墙式，出口底板高程为493．185m，桃流鼻坎为非对称扩散型，建筑物全长643．39m。
泄洪洞设计洪水位下泄流量2421m3／s，校核洪水位下泄流量2450m3／s。
溢洪洞布置在右岸，进口堰顶高程578．0m，堰宽12m，堰后为跌落段、下接平流段，洞身为圆拱直墙式明流洞，断面尺寸为12m×14m~10m×11m，出口为舌型扩散挑流鼻坎，建筑物总长471．242m。
溢洪洞设计水位下泄洪量537m3／s，校核水位时下泄流量为2000m3／s。
引水洞位于左岸，进口放水塔总高85．7m，根据城市引水对水质的要求，设上、中、下三个分层取水口，高程分别为571．0m，554．0m和514．3m。
洞身为直径3．5m的压力园洞。
出口弧门孔口尺寸2m×2m，弧门前布置有电站引水岔管，弧门后为洞内消力池，消力池末端与电站尾水相接，分别为城市和农灌供水，建筑全长764．17m。
引水洞设计引水流量30．3m3／s，加大引水流量34．1m3／s。
坝后电站装置三台HLAl53-LJ-120型水轮机及单机容量4000kw的发电机一台、8000kw 发电机两台，总装机容量20000kw。
电站年平均发电量7308万kw•h。
古河道防渗位于金盆古河道左岸，采用帷幕灌浆防渗。
帷幕东与水库大坝左岸岸幕相接，在600m高程沿金盆东岭西侧及北岭南侧布置，西止周城公路，幕线全长1384m，总灌浆进尺4．9万m。
此外，在金盆北岭垭口处修建一座高13m的均质粘土副坝，与灌浆帷幕构成金盆古河道防渗系统。
2 城市输水工程城市输水工程按水源划分为黑河城市引水渠道工程、石头河水库补充水源渠道工程、石砭峪水库备用水源渠道工程三部分。
2．1 黑河城市引水渠道工程黑河水库向城市供水由电站尾水渠送入蔺家湾汇流池，与石头河来水汇合。
黑河城市引水渠道自蔺家湾汇流池起，自西向东经过周至、户县、长安至西安市南郊曲江池净水厂，全长86km。
渠首汇流池引水高程510．2m，末端出口高程460．5m，渠道比降1／2500，为重力自流输水。
渠线沿秦岭北麓坡脚和山前洪积扇而行，沿途横跨嵌峪、田峪、涝峪、沣峪等河流，沟道70余条，穿越神禾、少陵等黄土塬，主要建筑物60余座，共计长约26．86km，其中隧洞12座，长14km；倒虹24座，长11．85km；渡槽17座，长1．01km；暗渠59．1km，包括其它各类建筑物共264座。
由于在工程建设过程中增加了石头河供水水源，调整了黑河水库规模，使得整个输水暗渠各段断面和输水能力不同。
从枢纽蔺家湾汇流池至见子河倒虹出口段长70．035km，暗渠断面宽3．1m，高3．8m，设计流量14~15m3／s。
从见子河倒虹出口至曲江池水厂段长16．18km，在供水规模调整前已施工，渠道断面均为原设计尺寸。
其中见子河倒虹出口至甫店汇流池段长1．88km，断面为宽2．8m，高3．4m，设计流量10．3m3／s；甫店汇流池至曲江池水厂段长14．3km，为双线暗渠，暗渠断面尺寸为宽2．5m、高2．7m，设计流量为2×5．8m3／s。
石砭峪水库备用水源渠道在甫店汇流池与黑河引水渠汇合。
由于输水暗渠在见子河倒虹出口以下过流能力不够，故在倒虹出口设分流池，修建15．2km输水支线至30万t净水厂，其中Φ2．0m压力管8．2km，隧洞7．0km，设计流量4．0m3／s。
2．2 石头河水库补充水源渠道工程石头河水位于西安市以西约143km的眉县境内，距黑河峪口约60km。
按石头河水库每年向西安市供水9500万m3，并留有多供余地的原则，依据黑河水库调节计算城市供水流量，确定石头河补充水源渠道工程设计最大引水流量为6．0m3／s(当黑河水库供水流量最小时)，平均流量2．4—3．6m3／s。
石头河水库灌区东干渠已建成使用，从总干分水闸起至曹南沟东岸全长29．74km，渠道自西向东设计过水能力分为四级，其中：渠首至霸王河段长10．13km，过水能力11．5~13．5m3／s；霸王河至远门河段长6．87km，过水能力8~l0m3／s；远门河至汤峪河渡槽出口段长7．46km，过水能力为4．7—6．0m3／s；汤峪渡槽出口至渠末段长5．3km，过水能力2．2~3．0m3／s。
渠首至汤峪渡槽出口全长24．46km，过水能力满足城市供水要求。
汤峪渡槽至曹沟段渠道过水能力偏小，需扩大改建。
石头河补充水源渠道工程从汤峪渡槽出口至黑河峪口蔺家湾汇流池与黑河供水水源衔接，全长32．79km，其中改建5．3km，新建27．49km。
沿线主要建筑物87座，其中隧洞16座，长23．83km；倒虹12座，长3．2km；渡槽3座，长0．1km；箱涵长5．38km，断面尺寸为宽1．8m、高2．0m。
渠道设计最大引水流量6．0m3／s。
2．3 石砭峪水库备用水源渠道工程3 净水厂工程黑河引水工程设净水厂两座，总生产规模为日生产能力110万t。
3．1 曲江池80万t净水厂曲江池水厂位于西安市南郊曲江池畔，占地面积450m× 300m，总建筑面积1．6万m2，设计生产能力为80万t／d。
一期按60万t／d建设，采用沉淀、过滤工艺，分四个独立的净水系统，斜管沉淀池与过滤池面积各为2657m2，清水池体积8万m；，金盆水库建成后即改建水厂，将沉淀池改为过滤池，采用微絮凝接触过滤工艺。
水厂主要净水建筑物、辅助生产机泵及生产管理，均采用集中管理，分散控制的自控系统操作。
3．2 30万t水厂4 城市配水管网工程5 农田灌溉工程。
