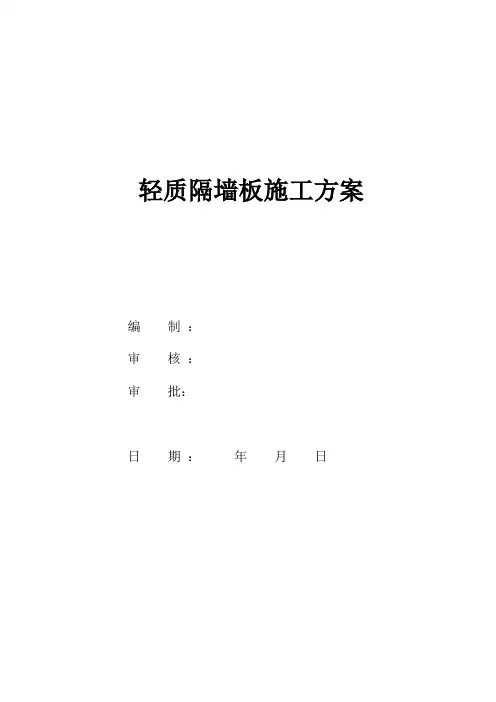

复合轻质隔墙条板施工技术方案编制：贵州丹寨凯岳市政建材有限公司日期：年月日目录一、工程概况 (2)二、编制依据 (2)三、施工准备 (3)四、节点构造及控制要点 (4)五、条板隔墙排版图 (11)六、工程质量控制要点 (12)七、施工注意事项 (13)八、安全技术措施及文明施工 (14)一、工程概况凯里市中心城地下空间开发项目位于凯里市民族体育馆西侧，该地块面积为43252.2㎡，地下三层，总建筑面积为115000㎡，商业建设面积（含配套公建）为95256.3㎡，停车场建设面积为19743.3㎡，地下空间分为大部分地下两层、局部地下三层，层高为5.57.2m,负二层层高为5.5m,负三层层高为4.0m，抗震设防烈度为7度，安全等级为三级、耐火等级为三级，合理使用年限为50年。
本项目由于时间短、工期紧的原因，依据甲方我与我方签订的合同，负一层轻质隔墙由我单位施工，轻质隔墙普遍采用为120厚2440长的复合轻质隔墙条板做单层隔墙，因目前暂无详尽轻质隔墙的设计及变更资料，我公司对墙体安装工艺要求、质量控制要点、安装措施要求、安全技术措施及文明施工等工作进行编制。
二、编制依据1、建筑施工图，建设单位、甲方、我方的相关会议纪要，我单位与甲方签订的合同、建设单位签发设计单位的联系函。
2、《建筑工程施工质量验收统一标准》50300-2013；3、《建筑装饰装修工程施工质量验收规范》 50210-2001；4、《建筑轻质条板隔墙技术规程》157-2014；5、《建筑隔墙用轻质条板》 169-2005；6、《内隔墙——轻质条板》10J113-1；7、《内隔墙构造》新12J11-1。
8、国家及地方现行的相关文件；三、施工准备3.1条板隔墙施工作业前，施工现场杂物应清理干净，场地应平整，并应具备安装隔墙的施工作业条件。
3.2条板隔墙施工前的准备工作要点：3.2.1 条板和配套材料应按不同种类、规格分别在相应的安装区域堆放，条板下部应放置垫木，并宜侧立堆放，且堆放高度不宜超过两层；现场存放的条板不得被水冲淋和浸湿，不得被其他物料污染；条板露天堆放时，应做好防雨雪、防暴晒措施3.2.2 现场配制的嵌缝材料、粘结材料，以及开洞后填实补强的专用砂浆应符合要求，粘结材料应按设计要求和说明书配置和使用；3.2.3钢卡、铆钉等安装辅助材料进场时，提供产品合格证，配套安装工具、机具应能正常使用；安装使用的材料、工具应分类管理，并应根据需要的数量备好。
3.2.4条板隔墙施工前，先清理基层，对需要处理的光滑地条板隔墙施工前，先清理基层，对需要处理的光滑地面应进行凿毛处理；然后按安装排板图放线，标出每块条板安位置、门窗洞口位置，并经检査无误后再进行下道工序施工。
3.2.5 因现在暂无条板隔墙分项工程设计文件，本合同中不包括水电、门窗预埋件、吊挂件的安装，无双层条板隔墙；3.3施工前准备的内容3.3.1 施工队伍的准备：根据工程及工期组织有效施工经验的施工队伍，并进行施工技术交底。
加强其质量观念，文明施工，安全施工教育，在保证质量的前提下保证工期。
拟组建焊工加固组8人，墙板安装组10组40人，运输、后勤组10人，现场管理4人，完成工程建设。
3.3.2 工具准备：切割机、电钻、角磨机、红外线、脚手架、撬杠、抹子、2m靠尺、墨线盒、软毛刷、灰桶、斧头、射钉枪、吊锤、扫帚、橡胶锤、电焊机、等工具。
3.3.3 配电设施：主线三相五线电缆，二级电箱，三级电箱，两相线缆，照明灯具。
3.3.4 辅助材料准备：将所需的细沙胶粉、玻纤网格布、卡子、射钉、木楔、钢钎、焊条、Ф6圆形钢筋、6*10的型钢方钢管、建筑胶黏剂等。
3.3.5 材料准备：构造柱采用的6×10方管，90条板组织进场，条板检验，控制平整度误差。
3.3.6 作业准备：施工技术人员熟悉图纸及施工方案，了解材料特性，对施工人员进行技术交底。
在需要安装轻质隔板的梁、柱、板底弹出安装质量用墨线弹出板墙边线，将安装面清理干净，凸出部分剔凿平整，配制专用砂浆。
四、节点构造及控制要点1、进场的轻质条板外观质量应符合下列要求；表一外观质量表二条板尺寸允许偏差2、本工程地理位置处于贵州省黔东南州凯里市，按国家现行的《建筑抗震设计规范》本地区地震设防烈度为7度，故本项目梁、柱、墙、板、地面连接按照抗震构造进行施工。
2.1 条板与梁、板的连接在本项目采用以下两种形式；如图三（形式一）下图条板与梁、板连接注：形式一连接为在梁板的交接、条板凹槽处采用U型抗震卡，U型抗震卡的设置间距为60,如不足60则加设一处，抗震卡用M6*50金属膨胀螺栓固定；如图四（形式二）下图条板与梁、板连接注：形式二连接为在梁板的交接、条板凹槽处采用L型抗震卡(60*60*1.5)，L型抗震卡的设置间距为60,如不足60则加设一处，抗震卡用M6*50金属膨胀螺栓固定；2.2 条板与柱、墙的连接在本项目采用以下形式；如图五（下图）条板与柱、墙的连接注：在与柱、墙连接时均采取以上L型抗震连接方式，此处采用L型抗震卡(60*60*1.5)，L型抗震卡的上下间距为80,如距离不足80，则加设一处，而后用水泥胶结剂填缝。
2.3 条板与地面连接在本项目采用以下形式；如图六（下图）条板与地面连接注：与地面连接采用U型抗震卡，采用规格型号间距同；3. 当墙长（属于超长）超过6m时需要加设构造柱，本项目在墙长超过6m时每隔3m加设一根型钢构造柱（构造柱尺寸），条板与构造柱的连接在本项目采用以下形式；墙超长构造柱图七（如下）墙超长构造柱4. 当墙高超高时，依据157-2014规定，厚度为120的轻质隔板安装高度不应多余一个接缝的原则，本项目只对7m高的条板轻质隔墙采用加设一道型钢横梁（圈梁）的补强做法，横梁的结构形式如下（型钢规格）：墙超高构造柱图八（如下）5. 条板墙一字连接、任意角连接、十字角连接、L角连接构造如下，连接在本项目采用如下形式；5.1条板一字板连接构造(如下) 图八5.2 条板任意角连接构造(如下) 图九5.3条板十字角连接构造(如下) 图十5.4条板L角连接构造(如下) 图十一五、条板隔墙排版图（如下）图十二门、窗洞口墙板排版立面示意图（如下）图十三(顶钢筋螺栓？)门洞墙板立面图a 门洞墙板立面图b 窗洞墙板立面图C注：其中L为条板的长度，如条板长度为3m,则窗洞尺寸最大为2.6m;本项目合同中不包含水电、门窗及吊重的安装，故不对此相关的构造及排版加以赘述；六、工程质量控制要点6.1条板隔墙安装应符合下列规定：6.1.1按排板图在地面及顶棚板面上放线，条板应从主体墙、柱的一端向另一端按顺序安装；当有门洞口时，从门洞口向两侧安装；6.1.2应先安装定位板；可在条板的企口处、板的顶面均匀满刮粘结材料，空心条板的上端宜局部封孔，上下对准定位线立板；6.1.3可在条板下部打入木楔，并应楔紧，且木楔的位置应选择在条板的实心肋处；6.1.4利用木楔调整位置，两个木楔为一组，使条板就位，可将板垂直向上挤压，顶紧梁、板底部，调整好板的垂直度后再固定；6.1.5按顺序安装条板，将板榫槽对准榫头拼接，条板与条板之间应紧密连接；应调整好垂直度和相邻板面的平整度，并应待条板的垂直度、平整度检验合格后，再安装下一块条板；6.1.6应按排板图在条板与顶板、结构梁，主体墙、柱的连接处设置定位钢卡、抗震钢卡；6.1.7 板与板之间的对接缝隙内应填满、灌实粘结材料，板缝间隙应揉挤严密，被挤出的粘结材料应刮平勾实；6.1.8条板隔墙与楼地面空隙处，可用干硬性细石混凝土填实；6.1.9木楔可在立板养护3 d后取出，并应填实楔孔；6.2 条板的接缝：条板隔墙接缝处应采用粘结砂浆填实，表层应采用与隔墙条板相适应的材料抹面并刮平压光，颜色应与板面相近。
条板的企口接缝处应先用粘结材料打底，再用粘贴盖缝材料；6.3 本项目轻质条板隔墙安装协议中不包括水电管线、门窗、配电箱、吊重的安装，因此暂不做赘述。
6.4 施工流程及工艺：放线→安装构造柱方钢管→安装固定木方→安装顶部U型槽钢→安装轻质隔墙板→门窗洞口U型槽钢安装→轻质隔墙板板墙体检查加固→水电管线安装→修补安装管线空洞→勾缝→贴网格步→刮白底层→刮白面层。
七、施工注意事项1.本项目为凯里市重大公共建筑，依实际情况我公司决定在大型条板隔墙工程施工前，先做样板墙，并应经有关方确认后再进场施工。
2. 施工单位应按设计技术文件、资料，编制条板隔墙分项工程施工技术文件。
施工技术文件应由施工单位技术负责人批准，经监理单位审核后实施。
本项目相关设计变更图纸未到达，我单位暂按相关国家规范及行业标准编制此方案。
3、严格参照图集设计标准及建筑装饰工程质量验收规范进行施工，加强施工全过程质量监控，材料进场均应有相应材质单及合格证。
4、严格按工艺流程组织施工，严格工程报验制度。
5、建立健全和完善各工序的施工记录及材料进场验收记录。
6、墙板安装时偏差必须符合下表规定七、安全技术措施及文明施工1、开工前召开安全施工会议，针对施工不同环节制定安全措施，明确安全措施负责人。
隔墙板安装由任安装负责人，协调安排各班组各方面事宜，为现场总负责，协调、安排工作进展及技术负责等相关事宜。
2、正确佩戴安全防护用品，加强个人安全意识，文明施工。
每天对施工现场进行安全检查，发现安全隐患及时处理、纠正。
3、施工用电须一机一线一闸，主线采用“三相五线”制电缆线，按施工用电的要求进行，安全规范用电，并服从建设单位、监理单位现场管理。
4、室内板墙安装，材料进场后按各层需要将墙板直接运放到各楼层，墙板必须堆放整齐。
5、施工现场坚持每天清扫，保持施工现场整洁，不准随地大小便，杜绝乱扔杂物。
6、爱护现场，保护现场成品，创造一个良好的安全文明施工现场。
7、服从建设方现场管理人员管理，严禁饮酒后作业，严禁打架斗欧，顶撞管理人员，一经发现进行经济处罚。
贵州丹寨凯岳市政建材有限公司年月日。
