UPS电源故障案例分析

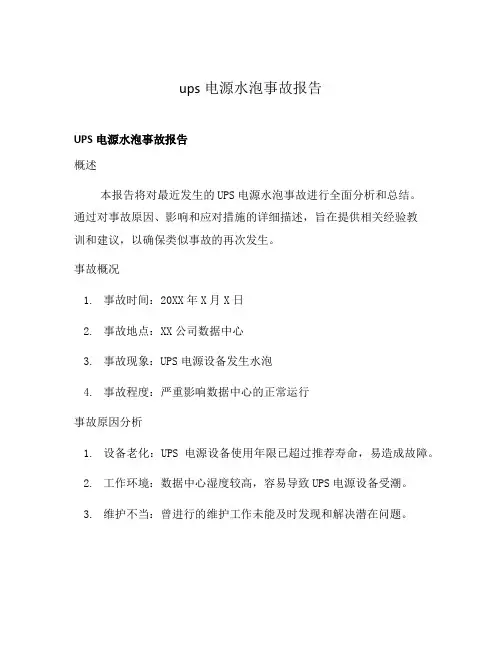

ups电源水泡事故报告UPS电源水泡事故报告概述本报告将对最近发生的UPS电源水泡事故进行全面分析和总结。

通过对事故原因、影响和应对措施的详细描述，旨在提供相关经验教训和建议，以确保类似事故的再次发生。

事故概况1.事故时间：20XX年X月X日2.事故地点：XX公司数据中心3.事故现象：UPS电源设备发生水泡4.事故程度：严重影响数据中心的正常运行事故原因分析1.设备老化：UPS电源设备使用年限已超过推荐寿命，易造成故障。

2.工作环境：数据中心湿度较高，容易导致UPS电源设备受潮。

3.维护不当：曾进行的维护工作未能及时发现和解决潜在问题。

事故影响1.数据中心停机：事故发生后，UPS电源设备无法正常工作，导致数据中心全面停机。

2.数据丢失：数据中心停机造成数据丢失，给公司运营和客户带来巨大损失。

3.业务受阻：停机期间，公司业务无法正常进行，影响公司声誉和客户满意度。

应对措施为预防和应对类似事故的再次发生，以下是建议的措施： 1. 定期检查和维护：加强对UPS电源设备的定期检查和维护，确保设备状态良好。

2. 环境监测：安装湿度监测设备并定期检查，确保数据中心环境湿度始终处于安全范围。

3. 及时更新设备：根据设备寿命和生产商推荐，及时更新老化的UPS电源设备。

4. 增加备用设备：备用UPS电源设备的安装，确保在发生故障时可以快速切换。

5. 培训人员：培训相关人员，提高其对UPS电源设备维护和故障排除能力。

总结通过对UPS电源水泡事故的分析，我们可以得出以下要点： - 设备老化和工作环境是造成事故的主要原因。

- 事故对数据中心运营造成了严重影响，导致数据丢失和业务停滞。

- 提出了针对性的应对措施，希望能够有效预防和处理类似事故。

希望本报告对公司的UPS电源设备维护和保养有所启示，确保数据中心稳定运行和业务的顺利进行。

事故调查为了更深入地了解UPS电源水泡事故的原因和过程，我们进行了详细的事故调查。

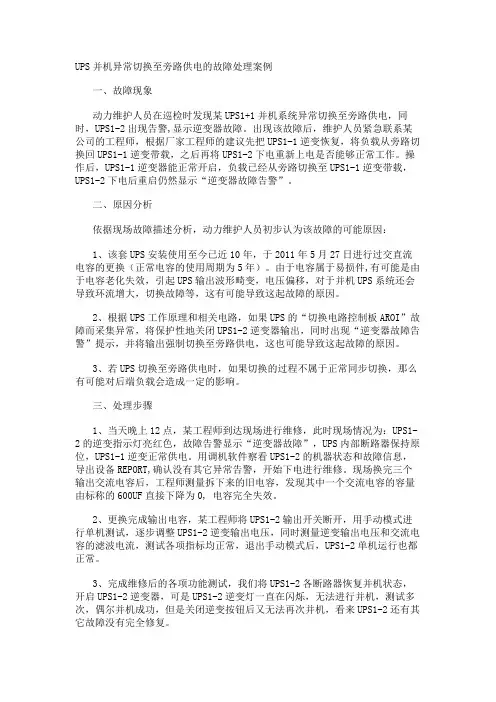

UPS并机异常切换至旁路供电的故障处理案例一、故障现象动力维护人员在巡检时发现某UPS1+1并机系统异常切换至旁路供电，同时，UPS1-2出现告警,显示逆变器故障。

出现该故障后，维护人员紧急联系某公司的工程师，根据厂家工程师的建议先把UPS1-1逆变恢复，将负载从旁路切换回UPS1-1逆变带载，之后再将UPS1-2下电重新上电是否能够正常工作。

操作后，UPS1-1逆变器能正常开启，负载已经从旁路切换至UPS1-1逆变带载，UPS1-2下电后重启仍然显示“逆变器故障告警”。

二、原因分析依据现场故障描述分析，动力维护人员初步认为该故障的可能原因：1、该套UPS安装使用至今已近10年，于2011年5月27日进行过交直流电容的更换（正常电容的使用周期为5年）。

由于电容属于易损件,有可能是由于电容老化失效，引起UPS输出波形畸变，电压偏移，对于并机UPS系统还会导致环流增大，切换故障等，这有可能导致这起故障的原因。

2、根据UPS工作原理和相关电路，如果UPS的“切换电路控制板AROI”故障而采集异常，将保护性地关闭UPS1-2逆变器输出，同时出现“逆变器故障告警”提示，并将输出强制切换至旁路供电，这也可能导致这起故障的原因。

3、若UPS切换至旁路供电时，如果切换的过程不属于正常同步切换，那么有可能对后端负载会造成一定的影响。

三、处理步骤1、当天晚上12点，某工程师到达现场进行维修，此时现场情况为：UPS1-2的逆变指示灯亮红色，故障告警显示“逆变器故障”，UPS内部断路器保持原位，UPS1-1逆变正常供电。

用调机软件察看UPS1-2的机器状态和故障信息，导出设备REPORT,确认没有其它异常告警，开始下电进行维修。

现场换完三个输出交流电容后，工程师测量拆下来的旧电容，发现其中一个交流电容的容量由标称的600UF直接下降为0, 电容完全失效。

2、更换完成输出电容，某工程师将UPS1-2输出开关断开，用手动模式进行单机测试，逐步调整UPS1-2逆变输出电压，同时测量逆变输出电压和交流电容的滤波电流，测试各项指标均正常，退出手动模式后，UPS1-2单机运行也都正常。

UPS电源常见故障分析(一)UPS电源作为一种重要的电力设备，常常用于保证电力的持续供应，特别对于工业和军事等重要应用领域更为重要。

然而，在长期使用过程中，UPS电源也可能会出现一些故障问题，造成设备的失效或出现其他问题，影响正常工作。

因此，本文将对UPS电源常见故障进行分析，帮助用户更好地保持设备的稳定运行。

1. 故障一：电池寿命问题UPS电源中的电池是维持其长时间供电的关键部分。

然而，由于电池使用寿命有限，除非及时更换、维修，否则可能会导致UPS电源出现停电或不稳定等故障问题。

因此，在使用UPS电源时特别需要关注其电池寿命，定期维护或替换已经老化的电池。

2. 故障二：过载问题UPS电源往往会提供给多个设备同时使用，如果超过其承载能力，就会出现过载故障。

过载故障会直接导致UPS电源无法供电，特别是当过载超出范围时，可能会导致设备故障，进而影响正常工作和生产。

因此，在选择UPS电源时一定要根据实际需求量确定功率，避免出现过载故障。

3. 故障三：电压问题UPS电源的稳定输出电压对工作和设备的保护至关重要。

如果UPS电源输出电压不稳定，可能会导致工作效果不佳，硬件故障等问题。

这种现象的原因可能是电池老化或系统安装不当。

因此，应定期检查UPS 电源的电压变化情况，并确保正确使用和安装。

4. 故障四：噪声问题UPS电源工作时往往会产生一些噪声，如果这些噪音超过耐受程度，就会影响设备本身和周围环境的体验水平。

这种问题可能是由于设备配置不当引起，也可能是由于制造过程中抛弃了质量控制等因素引起。

因此，在选择UPS电源时，应该选择质量更可靠、噪音更小的产品。

总之，UPS电源是一个重要而值得信任的设备，为用户提供电力保障。

虽然在长期使用过程中也会出现一些故障问题，但仔细看待并加以解决，可以帮助废除许多办公和工业应用场合中的不稳定因素，提高生产效率。

对于UPS电源的使用者，希望能够注意到并避免上述故障的原因，确保设备的稳定运行。

UPS维修和维修案例UPS（Uninterruptible Power Supply，不间断电源）是一种能够在外部电源异常或中断时为电气设备提供临时电力的设备。

由于其重要性和广泛应用，UPS的维修也变得不可或缺。

本文将介绍UPS维修的一般过程，并提供两个维修案例。

2.现场检查：维修人员需要亲自到现场进行检查。

他们应该检查UPS的外观是否损坏、内部连接是否松动，以及电源和电池的连接是否正确等。

同时，还需要测量输入和输出电压、电流以及波形等。

3.故障检测：如果没有找到明显的问题，维修人员需要进一步进行故障检测。

他们可能需要检查电池是否损坏、过载保护是否触发、整流器和逆变器是否正常运行等。

利用测试工具和仪器来帮助确定故障原因。

4.故障修复：当故障原因被确定后，维修人员可以开始修复。

根据具体情况，他们可能需要更换损坏的元件、调整设置参数、重新安装线路等。

修复过程需要小心谨慎，确保操作正确并遵循相关安全规定。

5.测试和验证：在修复完成后，维修人员需要再次测试UPS的功能。

他们应该确保UPS能够正常工作、稳定输出电压和电流，并在不同负载情况下测试其性能。

此外，还需验证所修复的问题是否得到解决。

一家公司的UPS经常无法正常工作，经过与用户的交流了解到，这个问题发生在近期装修后。

维修人员到达现场后，检查并发现UPS的输入和输出电压正常，电池也没有损坏。

然而，他们发现整流器和逆变器呈现不稳定运行的迹象。

经过进一步的检测，维修人员发现UPS与新装的照明灯路由存在干扰。

由于路由的不当安装，其导线接触到了UPS主电路。

这导致了UPS供电不稳定并无法正常工作。

维修人员重新安装了照明灯路由，并将导线正确安装在一个与UPS电路隔离的位置。

随后，他们测试了UPS的功能，并确保供电稳定性。

问题得到解决，UPS恢复了正常工作状态。

一家医院的UPS经常在用电峰值期间频繁断电。

维修人员调查后发现，问题发生时，UPS的负载并不超过其额定容量。

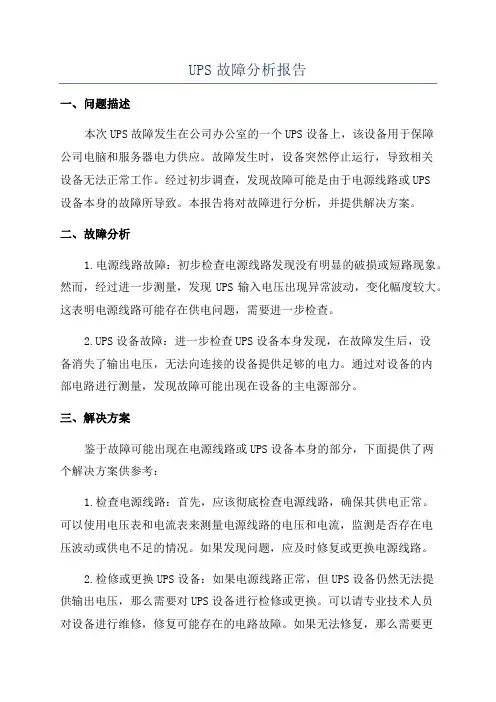

UPS故障分析报告一、问题描述本次UPS故障发生在公司办公室的一个UPS设备上，该设备用于保障公司电脑和服务器电力供应。

故障发生时，设备突然停止运行，导致相关设备无法正常工作。

经过初步调查，发现故障可能是由于电源线路或UPS设备本身的故障所导致。

本报告将对故障进行分析，并提供解决方案。

二、故障分析1.电源线路故障：初步检查电源线路发现没有明显的破损或短路现象。

然而，经过进一步测量，发现UPS输入电压出现异常波动，变化幅度较大。

这表明电源线路可能存在供电问题，需要进一步检查。

2.UPS设备故障：进一步检查UPS设备本身发现，在故障发生后，设备消失了输出电压，无法向连接的设备提供足够的电力。

通过对设备的内部电路进行测量，发现故障可能出现在设备的主电源部分。

三、解决方案鉴于故障可能出现在电源线路或UPS设备本身的部分，下面提供了两个解决方案供参考：1.检查电源线路：首先，应该彻底检查电源线路，确保其供电正常。

可以使用电压表和电流表来测量电源线路的电压和电流，监测是否存在电压波动或供电不足的情况。

如果发现问题，应及时修复或更换电源线路。

2.检修或更换UPS设备：如果电源线路正常，但UPS设备仍然无法提供输出电压，那么需要对UPS设备进行检修或更换。

可以请专业技术人员对设备进行维修，修复可能存在的电路故障。

如果无法修复，那么需要更换UPS设备，选择一款性能稳定、可靠性高的UPS设备，以确保持续的电力供应。

四、预防措施为了避免类似的故障再次发生，以下是一些预防措施建议：1.定期维护：定期对UPS设备进行检查和维护，包括清洁设备、检查电线连接、更换老化的部件等。

这样可以及时发现潜在问题，预防故障的发生。

2.多设备备份：可以考虑配置多台UPS设备，将负载分散到不同的设备上。

这样即使一些设备出现故障，其他设备仍能保证电力供应的连续性。

3.定期检查电源线路：定期检查电源线路的质量和供电情况，确保其稳定可靠。

可以委托专业机构对电源线路进行定期的测试和检测。

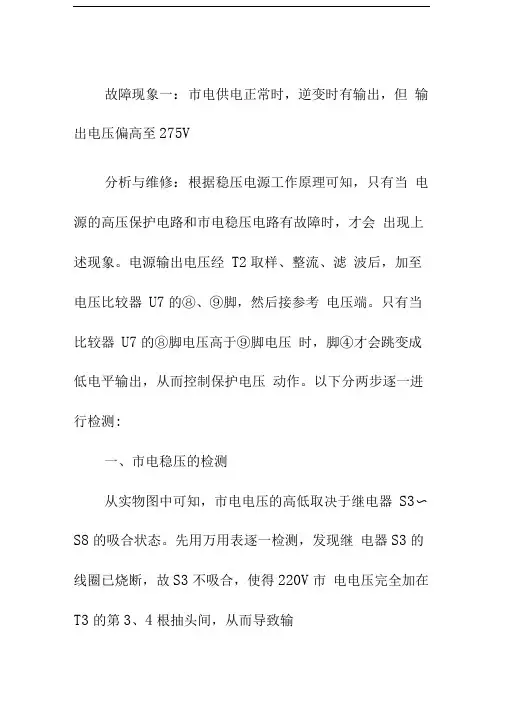

故障现象一：市电供电正常时，逆变时有输出，但输出电压偏高至275V分析与维修：根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。

电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。

只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。

以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知，市电电压的高低取决于继电器S3〜S8的吸合状态。

先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。

更换T3，开机运行，故障排除。

在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。

二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35V、⑨脚电压为2.25V，此时高压保护电路不起动。

逐一仔细查看高压保护电路的每一元器件，均无故障。

适当调整电位器RP8，当下调至某一数值（减少）时，高压保护电路突然正常起动。

由此可知，电源高压保护电路的电压偏高，须重新调整。

将电源的输入端接在交流调压器上，输出端接在电压表上。

然后将调压器的电压值慢慢地从175v升至250V，并记录下此过程中输出电压最大值是230V。

当输出电压是235v时,沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。

注意，当高压保护电路出现故障，输出电压为220v ±5%时，是无法仅凭肉眼观察到的。

因此在使用时要定期检查高压保护电路是否正常。

故障现象二：停电时，逆变不工作分析与维修：根据故障现象分析得知，该故障是因蓄电池电压太低引起。

打开机盖，将其取出充电，故障排除。

用一段时间后故障依旧，故怀疑充电回路有故障。

用万用表电压档检测充电回路中的三端可调稳压块LM317，其输入电压正常，但输出端电压仅为14.3v，重新调整均无反应。

UPS 案例分析一某电信枢纽大楼综合业务支撑平台，采用的交流供电系统是由2套1＋1（300KVA）UPS系统组成双系统双回路供电方式供电。

UPS 1、UPS 2为A系统，UPS 3、UPS 4为B系统，A、B系统每台主机分别配置两组500AH/组/192只/2V的蓄电池。

A系统于2005年12月投入运行；B系统于2008年9月投入运行。

双系统双回路供电方式于2008年9月投入运行。

现实际负荷容量为1＋1（300KVA）UPS系统（单机）容量的34%（约103KVA），逆变工作实测每组蓄电池放电电流约为140A。

一、故障发生经过及处理1、故障的引发5月16日凌晨4时左右市电高压中断后，枢纽大楼电源维护人员立即启动两台油机并机发电，但并机一直不成功，造成油机供电时断时续。

UPS 在无交流输入供电状态下，UPS 系统处在放电、逆变工作状态。

6：45分钟左右综合业务支撑平台电源维护人员巡查发现UPS 1、UPS 2在逆变工作状态时，蓄电池的放电电压为372V/组，蓄电池由于断断续续放电时间过长，后备时间严重不足。

立即通知枢纽大楼电源维护人员紧急启动单台油机发电供电，在7：15分钟左右启动单台油机发电供电，此时只保证对重要负载供电。

在单台油机发电供电正常时，综合业务支撑平台电源维护人员巡查发现UPS 1、UPS 2对蓄电池的充电电压为391V/组，充电电流只有14A/组（正常充电电压应大于430V/组，充电电流为50A/组）。

此时立即通知UPS厂家技术支撑人员，要求尽快赶到现场支撑。

2、故障发生的经过UPS厂家技术支撑人员于9时左右赶到现场支撑。

厂家技术支撑人员在处理UPS 1、UPS 2对蓄电池充电电流过小的（调整充电限流微调电位器）过程中，突然发生了整流逆变同时停止工作，UPS 1、UPS 2自动转旁路供电，在此状态下，先后分别启动UPS 1、UPS 2整流逆变和调整充电限流微调电位器，此时整流逆变与自动转旁路供电反复出现，系统无法正常工作，至使UPS 2输出空开在9：16分钟跳闸，UPS A系统输出发生闪断，造成未接入双系统双回路供电的平台短时宕机。
