硅酸盐水泥的检测资料

混凝土原材料标准和检测方法介绍一、水泥▲标准：GB 175-2007《通用硅酸盐水泥》1、硅酸盐水泥熟料是指以主要含CaO、SiO2、Al2O3、Fe2O3的原料，按适当比例磨成细粉烧至部分熔融所得、以硅酸钙为主要矿物成分的水硬性胶凝物质。

其中硅酸钙矿物含量不小于66%（以质量计），氧化钙和氧化硅质量比不小于2.0。

2、普通硅酸盐水泥中熟料含量不低于80%且小于95%，也就是说，允许活性混合材料的掺加量大于5%且不超过20%，其中允许不超过8%的非活性混合材料或不超过5%的窑灰代替（窑灰符合JC/T742）。

3、只有P•Ⅱ硅酸盐水泥允许添加不超过5%的石灰石。

4、水泥中氯离子含量不大于0.06%。

5、普通硅酸盐水泥中没有32.5和32.5R。

6、水泥粉磨时允许加入不大于水泥质量0.5%的助磨剂。

助磨剂应符合 JC/T 667的规定。

7、硅酸盐水泥分6个强度等级，普通硅酸盐水泥分4个强度等级，其他水泥分6个强度等级。

P•O42.5、P•O42.5R水泥的3d抗压强度分别不低于17MPa、22 MPa，3d抗折强度分别不低于3.5MPa、4.0MPa。

8、普通硅酸盐水泥氧化镁含量不超过5.0%，三氧化硫不超过3.5%。

9、水泥中碱含量按Na2O+0.658K2O来折算，低碱水泥中的碱含量应不大于0.60%或由买卖双方协商确定。

10、普通硅酸盐水泥的初凝时间不小于45min，终凝不大于600min（硅酸盐水泥为390min）。

11、硅酸盐水泥和普通硅酸盐水泥的比表面积（细度）不小于300m2/kg。

（地铁工程要求小于350 m2/kg）12、当用户需要时，生产者应在水泥发出之日起7d内寄发除28d强度以外的各项检验结果（检验报告），32d内补报28d强度的检验结果（报告）。

13、水泥安定性仲裁检验应在取样之日起10d内完成。

14、依据GB 50204-2002《混凝土结构工程施工质量验收规范》规定，散装水泥按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，以不超过500t为一批；依据DB11/385-2006《预拌混凝土质量管理规程》规定，同厂家、同品种、同强度等级每1000t抽检不少于一次。

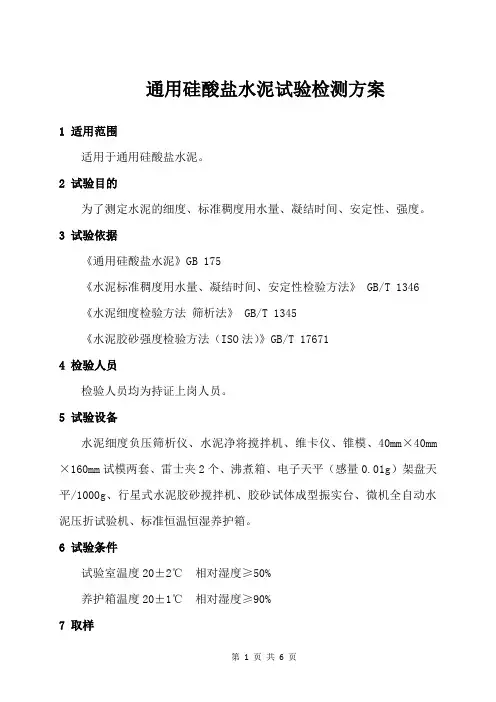

通用硅酸盐水泥试验检测方案1 适用范围适用于通用硅酸盐水泥。

2 试验目的为了测定水泥的细度、标准稠度用水量、凝结时间、安定性、强度。

3 试验依据《通用硅酸盐水泥》GB 175《水泥标准稠度用水量、凝结时间、安定性检验方法》 GB/T 1346 《水泥细度检验方法筛析法》 GB/T 1345《水泥胶砂强度检验方法（ISO法）》GB/T 176714 检验人员检验人员均为持证上岗人员。

5 试验设备水泥细度负压筛析仪、水泥净将搅拌机、维卡仪、锥模、40mm×40mm ×160mm试模两套、雷士夹2个、沸煮箱、电子天平（感量0.01g）架盘天平/1000g、行星式水泥胶砂搅拌机、胶砂试体成型振实台、微机全自动水泥压折试验机、标准恒温恒湿养护箱。

6 试验条件试验室温度20±2℃相对湿度≥50%养护箱温度20±1℃相对湿度≥90%7 取样7.1散装水泥：每500t取一次，袋装水泥：每200t取一次取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少12kg。

7.2试验样及封存样：将每一编号所取水泥混合样通过0.9mm方孔筛，均分为试验样和封存样。

封存样应密封保管三个月。

封存样应贮存在干燥、通风的环境中。

8．试验方法和计算结果8.1 水泥细度8.1.1 试验步骤负压筛接通电源，使其压力控制在4000-6000Pa。

称量25g（80μm方孔筛）W，倒入筛子内，将筛子放在负压筛析仪上筛析2min，并不断敲打筛盖，防止水泥粘附。

筛析完成后，称取筛余物质量R t。

平行试验两次取其平均值。

8.1.2计算方法：修正后筛余F=C×［（R t/W）×100］ C为修正系数。

判定准则：矿渣硅酸盐水泥、火山灰硅酸盐水泥，粉煤灰硅酸盐水泥和复合硅酸盐水泥的细度以筛余表示，其80ｕｍ方孔筛筛余不大于10％或45μｍ方孔筛余不大于30％.平行试验两次之差不得超过0.5％。

硅酸盐水泥水泥是建筑上用量很大的材料之一，它从诞生至今为人类社会进步及经济发展作出了巨大贡献，广泛应用于工业、农业、国防、水利及交通等基本建设中。

由于水泥具有生产原料广泛、相对成本较低及工程使用性能良好等特点，在目前乃至未来相当长的时期内水泥仍将是不可替代的建筑材料。

如今我国已经是世界上水泥产量最高、使用量最多的的国家。

我国水泥产量的90%左右属于硅酸盐系列水泥。

水泥，指加水拌和成塑性浆体后，能胶结砂、石等适当材料并能在空气和水中硬化的粉状水硬性胶凝材料。

水泥按其矿物组成分为硅酸盐类水泥、铝酸盐类水泥、硫铝酸盐类水泥、铁铝酸盐类水泥及氟铝酸盐类水泥。

按性质和用途可以分为：通用水泥、专用水泥及特性水泥。

通用水泥：建筑工程中常用的水泥。

如硅酸盐水泥、普通硅酸盐水泥等。

专用水泥：有专门用途的水泥。

如中、低热水泥、道路水泥、砌筑水泥等。

特性水泥：某种性能比较突出的水泥。

如快硬硅酸盐水泥、抗硫酸盐水泥、膨胀水泥等。

通用硅酸盐水泥：以硅酸盐水泥熟料、适量的石膏和混合材料制成的水硬性胶凝材料。

混合材料：在硅酸盐水泥中，掺入的一些天然或人工合成的矿物材料、工业废渣（如矿渣、火山灰、粉煤灰等）称为混合材料。

混合材料分为活性混合材料和非活性混合材料。

活性混合材料：粒化高炉矿渣、火山灰质混合材料、粉煤灰非活性混合材料：石英砂、石灰石、黏土、窑灰、慢冷矿渣等掺混合材料的目的是改善水泥的某些性能、调整水泥强度、增加水泥品种、扩大水泥的使用范围、综合利用工业废料、节约能源、降低水泥成本等。

硅酸盐水泥熟料：凡以适当成分的生料（主要成分为CaO、SiO2、Al2O3、Fe2O3）烧至部分熔融，所得以碳酸钙为主要成分的产物称为硅酸盐水泥熟料，简称熟料。

通用硅酸盐水泥的分类：按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥。

硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外统称的波特兰水泥）。

水泥物理性能检测实施细则1适用范围、检验参数及技术标准1.1适用范围通用硅酸盐水泥，包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。

1.2检验参数标准稠度用水量、凝结时间、安定性、细度、抗压强度、抗折强度、胶砂流动度、比表面积。

1.3技术标准1.3.1产品标准（判定标准）及其需引用标准GB 175-2007 通用硅酸盐水泥1.3.2试验方法标准及其需引用标准a． GB/T 1345-2005 《水泥细度检验方法筛析法》b． GB/T 1346-2011 《水泥标准稠度用水量、凝结时间、安定性检验方法》c.GB/T 17671-1999《水泥胶砂强度检验方法（ISO法）》d.GB/T2419-2005《水泥胶砂流动度测定方法》e.GB/T 8074-2008《水泥比表面积测定方法勃氏法》f.GB/T 208-94《水泥密度测定方法》2检测环境6.1试验室温度为20℃±2℃，相对湿度不低于50%；水泥试样、拌和水、仪器和用具的温度应与试验室一致。

6.2养护箱的温度为20℃±1℃,相对湿度不低于90%。

6.3养护池水的温度应在20℃±1℃范围内。

6.4不同品种的水泥试体、不同时间成型的试体分池养护。

6.5试验室空气温度和相对湿度及养护池水温在工作期间每天至少记录一次。

6.6养护箱的温度与相对湿度每天记录二次。

在温度给定范围内，控制所设定的温度应为此范围中值。

3.检测设备与标准物质3.1标准物质水泥细度标准样品3.2检测设备（见下页）4样品要求及准备4.1试样数量：每验收批样品数量不少于12kg。

4.2样品准备：首先将样品和任务单核对是否一致后，再通过0.9mm方孔筛过筛，同时筛余物应充分拌匀，试样应与室温一致后方可开始试验。

5检测方法5.1检测前的检查5.1.1开始进行检测前应首先检查试验室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。

通用硅酸盐水泥取样标准
1通用硅酸盐水泥定义：以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料,GB175-2007《通用硅酸盐水泥》为强制性国家标准，该标准将旧标准GB175-1999、GB1344-1999、GB12958-1999三个标准整合为一项标准，在技术要求、混合材品种和掺量、合格判定等方面都做了较大的变动，特别是在水泥品种划分、混合材种类限定、取消P〃O32.5（原来市场上最常见的普硅32.5级水泥），现在市场上最常见的是P〃C 32.5级（即复合水泥32.5级）和P〃O42.5（即普硅
级。

普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个等级。

复合硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个等级。

2检测项目
3
3.1同一水泥厂、同品种、同等级、同批号、同一进场数量的水泥，或者可以按
照以200吨为一验收批，不足200吨亦按一验收批计。

3.2取样要有代表性，一般从20袋（袋装水泥）或20个以上不同部位（散装水
泥）取等量样品，总数不少于12kg，拌匀后分成2份，1份6kg用水泥桶装
后送实验室进行检验，1份密封包存以备校验（本中心为方便委托方，已备
有专用水泥留样桶，委托时只需将所取水泥送至中心样品室即可，不必带水
泥桶）。

硅酸盐水泥中SiO2,Fe2O3,Al2O3,CaO和MgO含量的测定原理硅酸盐水泥中的主要成分是SiO2,Fe2O3,Al2O3,CaO和MgO分析方法：用称量法，分光光度计法，配位滴定法相结合综合分析SiO2的检测，首先将式样以无水碳酸钠烧结，用盐酸溶解，加固体氯化铵于沸水浴上加热蒸发，使硅酸凝聚。

滤出的沉淀用氢氟酸处理后，失去的质量为纯二氧化硅量。

可溶性SiO2在pH约 1.2时,钼酸铵与水中硅酸反应，生成柠檬黄色可溶的硅钼杂多酸络合物〔H4Si(Mo3O10)4〕,在一定浓度范围内，其黄色与二氧化硅的浓度成正比，于波长410nm处测定其吸光度，求得二氧化硅的浓度。

其吸光度与可溶性硅酸含量成正比即光的吸收定律A=abc（A：吸光度；a：吸光度系数；b：吸收池系数；c：溶液吸收度）加上滤液中比色法收回的二氧化硅量即为总二氧化硅量。

上述方法中得到处理后的滤液用于SiO2,Fe2O3,Al2O3,CaO和MgO含量的测定。

用EDTA 分步滴定，当溶液中不止存在一种金属离子时通过控制滴定酸度是其中一种金属离子能与EDTA定量络合，而其他离子基本不能与EDTA形成稳定络合物，同时也不能与指示剂显色。

在PH为1.8––2.0，温度为60到70℃的溶液中，以磺基水杨酸钠为指示剂，用EDTA标准滴定溶液滴定，即可测出三氧化二铁的量。

于上述溶液中，调整PH值至3，在煮沸条件下用EDTA-铜和PAN为指示剂，用EDTA标准滴定溶液滴定，即可测出三氧化二铁的量。

在PH 为13以上的强碱性溶液，以三乙醇胺为掩蔽剂，用钙黄绿素-甲基百里香酚蓝-酚酞混合指示剂，用EDTA标准滴定溶液滴定，即可测出氧化钙的量。

以氢氟酸-高氯酸分解或用硼酸里熔融-盐酸溶解式样的方法制备溶液，用锶盐消除硅、铝、钛等对镁的抑制干扰，在空气-乙炔火焰中，于285.2nm处测定吸光度，即可测出氧化镁的量。

主要试剂和仪器试剂：1：无水碳酸钠2:盐酸3:盐酸溶液（1+1）盐酸溶液（1+11）、盐酸溶液（1+10）、盐酸溶液（1+2）、盐酸溶液（3+97）4：硝酸5：氯化铵6：硫酸溶液（1+4）7：体积分数95%的乙醇8：氢氟酸9：硝酸根溶液（5g/L）10：焦硫酸钾11：氨水溶液（1+1）12：三乙醇胺溶液（1+2）13：高氯酸硼酸锂14：硫酸溶液（1+1）15.钼酸铵溶液（50g/L）：将5克钼酸铵（NH4）6Mo7O24.4H2O溶于水中，用水稀释至100ml，过滤后储存于塑料瓶中。

1 水泥检测作业指导书1.1 水泥概述：1.1.1 定义水泥是一种水硬性无机胶凝材料。

通用硅酸盐水泥包括六大品种水泥：硅酸盐水泥，普通硅酸盐水泥，矿渣硅酸盐水泥，火山灰质硅酸盐水泥，粉煤灰硅酸盐水泥和复合硅酸盐水泥。

产品标准：《通用硅酸盐水泥》GB/T175-20071.2 相关标准：产品标准：GB/T175-2007《通用硅酸盐水泥》检测方法：GB/T1345-2005《水泥细度检验方法（筛析法）》GB/T208-2014《水泥密度检验方法》GB/T8074-2008《水泥比表面积测定方法（勃氏法）》GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》GB/T2419-2005《水泥胶砂流动度测定方法》GB/T176-2008《水泥化学分析方法》GB/T12573-2008《水泥取样方法》GB/T750-1992《水泥压蒸安定性试验方法》验收标准：TB10424-2010《铁路混凝土工程施工质量验收标准》注：硅酸盐水泥和普通硅酸盐水泥的性能按TB10424-2010，其他品种水泥的性能按国家现行标准《通用硅酸盐水泥》（GB175-2007）的规定。

1.3 水泥的技术指标、抽检频次及检验方法见表1-11.4 所用到的仪器设备见表1-21.5 环境要求：水泥室的环境要求：试验室温度为 20℃±2℃，相对湿度应不低于 50%；水泥试样、拌和水、仪器和用具的温度应与试验室一致；1.6水泥取样方法：1.6.1 手工取样：散装水泥，当所取水泥深度不超过2m时，每一个编号内采用散装水泥取样器随机取样。

通过转动取样器内管控制开关，在适当位置插入水泥一定深度，关闭后小心抽出取样管，将所取样品放入符合要求的容器中。

每次抽取的单样量应尽量一致。

袋装水泥，每一个编号内随机抽取不少于20袋水泥，采用袋装水泥取样器取样，将取样器沿对角线方向插入水泥包装袋中，用大拇指按住气孔，小心抽出取样管，将所取样品放入符合要求的容器中，每次抽取的单样量应尽量一致。

凡以硅酸钙为主的硅酸盐水泥熟料，5%以下的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，统称为硅酸盐水泥（Portland cement），国际上统称为波特兰水泥。

硅酸盐水泥分两种类型，不掺加混合材料的称为Ⅰ型硅酸盐水泥，代号P·Ⅰ；掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称为Ⅱ型硅酸盐水泥，代号P·Ⅱ。

硅酸盐水泥的相关技术性质：1.密度、细度密度：3.05~3.20g/cm3，一般取 3.10。

堆积密度：1000~1600kg/m3。

细度：指水泥颗粒的粗细程度，用筛余率或比表面积表示。

国标规定：硅酸盐水泥比表面积应大于300m2/kg；其它五种水泥0.080mm 方孔筛的筛余量不超过10%。

细度影响到水泥的水化速度、收缩等性质。

粒径：< 3μm，水化非常迅速，需水量增大；>40μm，水化非常缓慢，接近惰性。

2.凝结时间初凝时间：水泥开始加水拌合起至标准稠度净浆开始失去可塑性所需的时间。

终凝时间：水泥开始加水拌合起至标准稠度净浆完全失去可塑性。

水泥凝结时间的测定，是以标准稠度净浆，在规定的温度和湿度条件下，用标准稠度测定仪来测定。

国标规定：水泥初凝不得早于45min，终凝不得迟于6.5h。

检验水泥的凝结时间和体检定性时，需用“标准稠度”的水泥净浆。

标准稠度用水量：不同水泥达到标准稠度时所需的加水量。

用水泥标准稠度仪测定。

一般在21~28%。

凝结时间的工程意义：水泥的初凝时间不宜过早，以便在施工时有足够的时间完成混凝土或砂浆的搅拌、运输、浇筑和砌筑等工作。

水泥的终凝时间也不宜过迟，以便混凝土尽快硬化，具有强度。

异常情况：闪凝——未掺石膏（水泥可继续使用）假凝——温度过高、石膏少（影响水泥正常使用）3.体积安定性定义——水泥在凝结硬化过程中提及变化是否均匀。

为什么会出现体积不安定？①熟料中含游离氧化钙过多；②熟料中含游离氧化镁过多。

水泥硬化后因体积膨胀而产生不均匀变形，即为安定性不良。

硅酸盐水泥的制备及性能测试第1章实验目的1.1 掌握硅酸盐水泥的制备工艺原理及工艺过程（包括原料的选择、生料的粉磨与成型、水泥熟料的烧结、水泥的粉磨）。

1.2提出具体的实验方案，确定合理的工艺条件（包括原料的配方、熟料的率值、烧成温度及水泥的组成和配合比），制备出合格的硅酸盐水泥样品。

1.3按国家标准对硅酸盐水泥样品进行相关的性能测定。

第2章实验原理硅酸盐水泥的制备分为三个阶段：石灰质原料、粘土质原料与少量校正原料经破碎后，根据硅酸盐水泥熟料的率值进行配料、磨细成为成分合适、质量均匀的生料，称为生料制备；生料在窑炉内煅烧至部分熔融所得到的以硅酸钙为主要成分的硅酸盐水泥熟料，称为熟料煅烧；熟料加适量石膏共同磨细成为水泥，称为水泥粉磨。

水泥加水拌成的浆体，起初具有可塑性和流动性，随着水泥与水发生一系列物理化学反应——水化反应的不断进行，浆体逐渐失去流动能力，转变成为具有一定强度及其它性能的固体。

第3章实验设备、材料及试剂3.1 实验材料及试剂化工原料（化学纯或分析纯）：碳酸钙（CaCO3），石英砂（SiO2），氧化铝（Al2O3），氧化铁（Fe2O3），标准砂。

3.2 实验设备水泥试验磨、高铝坩埚、硅碳棒高温炉、烘干箱、勃氏透气比表面积仪、电子天平、水泥净浆搅拌机、水泥净浆标准稠度及凝结时间测定仪、水泥混凝土恒温恒湿标准养护箱、水泥胶砂搅拌机、水泥胶砂振实台(或水泥胶砂振动台)、电动抗折试验机、数显式建材压力试验机、沸煮箱、水泥抗压夹具、水泥抗折试模。

3.2.1 实验设备图及介绍A.水泥试验磨是由罩壳、磨机、支座及电器控制箱等四大部分组成。

（1）罩壳：罩壳由二层玻璃钢板中间夹吸音棉组成，分上下两罩，上罩壳有罩门，下罩壳有取料斗，可盛放磨好的物料，罩壳与磨机轴用带有毛毡圈端盖7密封，所以罩壳起到隔音和防尘的良好密封作用。

（2）磨机：磨机由筒体磨门盖、轴承及轴承、联轴器和齿轮减速机等组成，是研磨物料的主体部分，在卸料时将磨盖换上栅孔卸料板，满足卸料的要求。

硅酸盐水泥中S i O2,F e2O3,A l2O3含量的测定硅酸盐水泥中SiO2，Fe2O3，Al2O3含量的测定实验报告班级：应111-1一、实验目的1、了解和尝试过滤、洗涤、碳化、灰化、灼烧等操作。

2、掌握加热蒸发、水浴加热。

3、掌握氯化铵重量法测定水泥中SiO2含量的原理和方法。

4、学习配位滴定法测定水泥中Fe2O3、Al2O3等含量的原理和方法。

5、掌握CaCO3和EDTA标准溶液的配制、标定的原理和方法。

6、掌握化学实验常用的滴定操作，明白酸碱标准溶液的配制以及标定方法原理，熟练掌握方法和操作。

二、实验原理硅酸盐水泥熟料主要由氧化钙（CaO）、二氧化硅（SiO2）、氧化铝（Al2O3）和氧化铁（Fe2O3简写为 F）四种氧化物组成。

通常这四种氧化物总量在熟料中占95％以上。

每种氧化物含量虽然不是固定不变，但其含量变化范围很小，水泥熟料中除了上述四种主要氧化物以外，还有含量不到5％的其他少量氧化物，如氧化镁(MgO)、氧化钛(Ti02)、三氧化硫(S03)等。

水泥熟料中碱性氧化物占60%以上，因此宜采用酸分解。

水泥熟料主要为硅酸三钙（3CaO•SiO2）、硅酸二钙（2CaO•SiO2）、铝酸三钙（3CaO•Al2O3）和铁铝酸四钙（4CaO•Al2O3•Fe2O3）等化合物的混合物。

这些化合物与盐酸作用时，生成硅酸和可溶性的氯化物，反应式如下：2CaO•SiO2+4HCl→2CaCl2+H2SiO3+H2O3CaO•SiO2+6HCl→3CaCl2+H2SiO3+2H2O3CaO•Al2O3+12HCl→3CaCl2+2AlCl3+6H2O4CaO•Al2O3•Fe2O3+20HCl→4CaCl2+2AlCl3+2FeCl3+10H2O硅酸是一种很弱的无机酸，在水溶液中绝大部分以溶胶状态存在，其化学式以SiO2•nH2O表示。

在用浓酸和加热蒸干等方法处理后，能使绝大部分硅胶脱水成水凝胶析出，因此可利用沉淀分离的方法把硅酸与水泥中的铁、铝、钙、镁等其他组分分开。
