链条尺寸与系列 节距对照表

链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R-Roller S-Straight 例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R-Roller O-Offset 例如:R O60即12A弯板链(3)RF系列链条规格直边滚子链 R-Roller F-Fair 例如:RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C-Conveyor例如:C2040即08A双节距输送链 C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子CA650 C-Conveyor A-Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L-Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消 BL546即B型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H-Heavy 重型 ISO链号 LL1044，L-Light 轻型 ISO链号(7)M系列链条规格公制链条 M-Metric measure例如:M20内节内宽为1530mm的滚子链，有7种公制节距。

链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R-Roller S-Straight 例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R-Roller O-Offset 例如:R O60即12A弯板链(3)RF系列链条规格直边滚子链 R-Roller F-Fair 例如:RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C-Conveyor例如:C2040即08A双节距输送链 C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子CA650 C-Conveyor A-Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L-Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消 BL546即B型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H-Heavy 重型 ISO链号 LL1044，L-Light 轻型 ISO链号(7)M系列链条规格公制链条 M-Metric measure例如:M20内节内宽为1530mm的滚子链，有7种公制节距。

名称符号链条型号16A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0滚子链链轮的基三圆弧一直工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标最大齿根距离Lx齿侧倒角ba 齿宽b f1内节宽度b 1齿侧半径r x名称符号链条型号10A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标滚子链链轮的基最大齿根距离Lx 三圆弧一直e点至齿沟圆弧中心连线的距离Hp0齿侧倒角ba 齿宽b f1内节宽度b1齿侧半径r x计算公式数值选择型号查表25.4查表15.88查表29.29给定15d=P/sin180°/z 122.167d a =P(0.54+cot180°/z）133.214d f =d-d r 106.287h a =0.27*P6.858奇数齿Lx=d*cos90°/z-d r 105.618偶数齿Lx = d f = d-d r106.287dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

93.642查表24.13计算公式r 1=0.5025*d r +0.058.030α/2＝55°－60°/z 51.000M=0.8*d r *sinα/29.873T=0.8*d r *cosα/27.995r 2=1.3025*d r +0.0520.734β＝18°－56°/z 14.267W=1.3*d r *cos180°/z20.193V=1.3*d r *sin180°/z 4.292γ/2＝17°－64°/z12.733r 3=d r (1.3*cosγ/2＋0.8*cosβ－1.3025）－0.0511.715b c =d r (1.3*sinγ/2－0.8*sinβ） 1.420H=√r 32-(1.3*dr-p 0/2)2p 0=p[1+(2r 1-d r )/d]25.437轮的基本参数和主要尺寸弧一直线齿槽形状尺寸ba=0.13P3.302b f1=0.95b 1 b 1为内节宽度，查表11.942查表12.570r x =P25.400计算公式数值选择型号查表15.875查表10.16查表18.11给定19d=P/sin180°/z96.449d a =P(0.54+cot180°/z）103.706d f =d-d r 86.289h a =0.27*P4.286奇数齿Lx=d*cos90°/z-d r 85.95968偶数齿Lx = d f = d-d r86.289dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

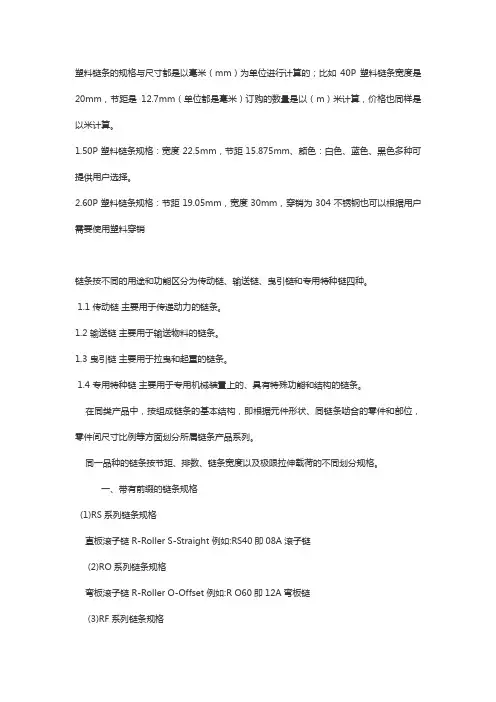

塑料链条的规格与尺寸都是以毫米（mm）为单位进行计算的；比如40P塑料链条宽度是20mm，节距是12.7mm（单位都是毫米）订购的数量是以（m）米计算，价格也同样是以米计算。

1.50P塑料链条规格：宽度22.5mm，节距15.875mm、颜色：白色、蓝色、黑色多种可提供用户选择。

2.60P塑料链条规格：节距19.05mm，宽度30mm，穿销为304不锈钢也可以根据用户需要使用塑料穿销链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R-Roller S-Straight 例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R-Roller O-Offset 例如:R O60即12A弯板链(3)RF系列链条规格直边滚子链 R-Roller F-Fair 例如:RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C-Conveyor例如:C2040即08A双节距输送链 C2040 SL SL-Small roller 小滚子 C2060L L-Large roller 大滚子CA650 C-Conveyor A-Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L-Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消 BL546即B 型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H-Heavy 重型 ISO链号 LL1044，L-Light 轻型 ISO链号(7)M系列链条规格公制链条 M-Metric measure例如:M20内节内宽为1530mm的滚子链，有7种公制节距。

B系列链条参数DIN ISO 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重Pd1maxb1mind2maxL minLcmaxh2maxt/T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m03B-104B-1 6.00 4.00 2.80 1.85 6.807.80 5.000.60 3.000.11 05B-18.00 5.00 3.00 2.318.208.907.100.80 5.000.20*06B-19.5253/8"6.35 5.72 3.2813.1514.18.20 1.309.000.4108B-112.701/2"8.517.75 4.4516.718.211.81.6018.000.6910B-115.8755/8"10.169.65 5.0819.520.914.71.7022.40.9312B-119.0503/4"12.0711.685.7222.524.216.01.8529.0 1.1516B-125.401"15.8817.028.2836.137.421.04.15/3.160.0 2.7120B-131.755/4"19.0519.5610.1941.345.026.44.5/3.595.00 3.7024B-138.1003/2"25.425.414.6353.457.833.26.0/4.8160.07.1028B-144.4507/4"27.9430.9915.965.169.536.77.5/6.0200.08.5032B-150.8002"29.2130.9917.8166.071.042.07.0/6.0250.010.2540B-163.5005/2"39.3738.122.8982.289.252.968.5/8.0355.016.3548B-176.203"48.2645.7229.2499.1107.63.812/10560.025.00板式链组合形式1. AL板式链系列JIS链号节距链板组合链板高度链板厚度销轴直径销轴长度抗拉强度平均抗拉强度每米重量JISPh2maxTd2maxLmaxQ(ISO/DIN)minQ0q≈ mm mm mm mm mm kN kN Kg/mAL42212.702×210.40 1.50 3.967.9014.1016.900.39AL4444×414.4028.2035.200.74 AL4666×620.5042.3052.70 1.10AL52215.8752×212.80 2.06 5.0810.3022.0027.500.61AL5444×418.9044.0055.00 1.19 AL5666×626.9066.0082.50 1.79AL62219.052×215.60 2.44 5.9412.4037.0044.400.86AU5444×422.7064.0076.80 1.69 AL6666×632.40101.00121.20 2.52AL82225.402×220.50 3.267.9216.0056.7068.60 1.54AL8444×429.40113.40135.60 3.00 AL8666×642.50170.00202.30 4.46AL102231.752×225.60 4.009.5319.6088.50107.10 2.37AL10444×435.90177.00203.60 4.68 AL10666×652.30265.00315.807.00AL122238.102×230.50 4.8011.1024.30127.00151.10 3.65AL12444×443.80254.00299.707.05 AL12666×663.00381.00426.3010.44AL142244.452×236.40 5.6512.7028.07151.23182.37 4.79AL14444×451.30372.70413.6010.34 AL14666×674.56559.00620.4015.16AL162250.802×241.60 6.4514.2732.94191.26231.13 5.98AL16444×458.06471.00522.8012.98 AL16666×684.46706.00783.6019.412. 轻系列板式链LL系列ISO链号节距链板组合链板高度链板厚度销轴直径销轴长度抗拉强度平均抗拉强度每米重量Ph2maxTd2maxLmaxQ(ISO/DIN)minQ0q≈ mm mm mm mm mm kN kN Kg/mLL082212.702×210.92 1.30 4.457.6017.8020.400.40LL08444×413.0031.1035.700.80 LL08666×618.4044.5051.20 1.20LL102215.8752×213.72 1.65 5.089.3022.2025.500.50LL10444×416.1044.5052.50 1.00 LL10666×622.9066.7076.70 1.50LL122219.052×216.13 1.90 5.7210.7028.9033.200.70LL12444×418.5057.8066.40 1.30 LL12666×626.3086.7099.70 2.00LL162225.402×221.08 3.208.2817.2058.0066.70 1.50LL16444×430.20116.00132.20 3.00 LL16666×643.20174.00198.30 4.40LL202231.752×226.42 3.7010.1920.1095.00109.20 2.30LL20444×435.10190.00218.50 4.40 LL20666×650.10285.00324.60 6.60LL242238.102×233.40 5.2014.6328.40170.00195.50 4.40LL24444×449.40340.00380.808.50 LL24666×670.40510.00571.2012.50LL282244.452×237.08 6.4515.9034.00200.00224.00 5.40LL28444×460.00400.00448.0010.50 LL28666×686.00600.00672.0015.50LL322250.802×242.29 6.4517.8135.00260.00291.20 6.20LL32444×461.00520.00582.4012.10 LL32666×687.00780.00873.6018.00LL402263.502×252.768.2522.8944.70360.00403.2010.30LL40444×47790780.00873.6020.00 LL40666×6111.101080.OO1209.6029.50LL482276.202×263.8810.3029.2456.10560.00627.2018.50LL48444×497.401120.001254.4035.70 LL48666×6138.901168.001308.1053.003. 重系列板式链LH（BL）系列ISO链号ANSI链号节距链板组合链板高度链板厚度销轴直径销轴长度抗拉强度平均抗拉强度每米重量Ph2maxTd2maxLmaxQ(ISO/DIN)minQ0q≈ mm mm mm mm mm kN kN Kg/mLH0822BL42212.702×212.07 2.08 5.0911.0522.2027.600.64 LH0823BL4232×313.1622.2027.600.80 LH0834BL4343×417.4033.4041.40 1.12 LH0844BL4444×419.5144.5056.00 1.28LH0846BL4464×623.7544.5056.00 1.60 LH0866BL4666×627.9966.7081.70 1.92 LH0888BL4888×936.4589.00109.40 2.56LH1022BL52215.8752×215.09 2.44 5.9612.9033.4042.800.88LH1023BL5232×315.3733.4042.80110 LH1034BL5343×420.3248.9063.60 1.50 LH1044BL5444×422.7866.7084.50 1.80 LH1046BL5464×627.7466.7084.50 2.20 LH1066BL5666×632.69100.10125.10 2.65 LH1088BL5888×942.57133.40169.50 3.50LH1222BL62219.052×218.11 3.307.9417.3748.9063.60 1.45LH1223BL6232×320.7348.9063.60 1.80 LH1234BL6343×427.4375.60102.60 2.50 LH1244BL6444×430.7897.90122.30 2.90 LH1246BL6464×637.4997.90122.30 3.60 LH1266816666×644.20146.80190.80 4.30 LH1288BL6888×957.61195.70238.80 5.80LH1622BL82225.402×224.13 4.099.5421.3484.500108.20 2.20LH1623BL8232×325.4884.50108.20 2.70 LH1634BL8343×433.76129.00143.60 3.80 LH1644BL8444×437.90169.00214.60 4.30 LH1646BL8464×646.18169.00214.60 5.40 LH1666BL8666×654.46253.60324.50 6.50 LH1688BL8888×971.02338.10432.708.60LH2022BL102231.752×230.18 4.9011.1125.37115.60146.80 3.40LH2023BL10232×330.33115.60146.80 4.30 LH2034BL10343×440.23182.40231.60 6.00 LH2044BL10444×445.19231.30291.40 6.90 LH2046BL10464×655.09231.30291.408.60 LH2066BL10666×665.00347.00430.3010.30 LH2088BL10888×884.81462.60555.1013.80 LH2422BL122238.102×236.20 5.7712.7129.62151.20192.00 4.60 LH2423BL12232×335.43151.20192.00 5.80 LH2434BL12343×447.07244.60308.108.10 LH2444BL12444×452.88302.50381.109.30 LH2446BL12464×664.52302.50381.1011.60 LH2466BL12666×676.15453.70543.6013.90 LH2488BL12888×899.42605.0726.0018.60LH2822BL142244.452×242.24 6.5514.2933.55191.3022570 6.10LH2823BL14232×340.16191.30225.707.60 LH2834BL14343×453.37315.80372.601060 LH2844BL14444×459.97382.60451.2012.20 LH2846BL14464×673.18382.60451.2015.20 LH2866BL14666×686.39578.30682.4018.20 LH2888BL14888×9112.8765.10902.8024.30LH3222BL162250.802×248.267.5217.4639.01289.10341.108.00LH3223BL16232×346.58289.10341.1010.00 LH3234BL16343×461.72440.405196014.00 LH3244BL16444×469.29578.306804016.00 LH3246BL16464×684.43578.30684.4020.00 LH3266BL16666×699.57857401000.7024.00 LH3288BL16888×9129.841156.501364.6032.00LH4022BL202263.502×260.339.9123.8151.74433.70511.7015.80LH4023BL20232×361.70433.70511.7019.80 LH4034BL20343×481.61649.40766.2027.70 LH4044BL20444×491.57867.401023.5031.60 LH4046BL20464×6111.48867.401023.5039.50 LH40668120666×6131391301.101535.2047.40 LH4088BL20888×9171.221734.802046.5063.20。

链条尺寸与系列节距对照表在机械传动领域，链条是一种常见且重要的零部件。

它的尺寸和系列节距的选择对于机械系统的性能、效率和稳定性都有着至关重要的影响。

为了帮助大家更好地理解和选择合适的链条，下面为大家提供一份详细的链条尺寸与系列节距对照表，并对相关知识进行一些介绍。

链条的尺寸通常由其节距、内节宽度、滚子直径、销轴直径等参数来确定。

而系列节距则是指在一定范围内，按照一定规律分布的不同节距值。

常见的链条系列包括 A 系列、B 系列等。

A 系列链条通常用于欧美国家，其节距以英制单位表示；B 系列链条则在亚洲国家应用较为广泛，节距以公制单位表示。

以下是 A 系列链条的尺寸与节距对照表：｜链条型号|节距（英寸）｜节距（毫米）｜内节宽度（英寸）｜内节宽度（毫米）｜滚子直径（英寸）｜滚子直径（毫米）｜销轴直径（英寸）｜销轴直径（毫米）｜｜｜｜｜｜｜｜｜｜｜｜A25|1/4|635|0130|330|0250|635|0078|198|｜A35|3/8|9525|0187|475|0375|9525|0118|297|｜A41|1/2|127|0250|635|0500|127|0156|396|｜A50|5/8|15875|0312|792|0625|15875|0196|498|｜A60|3/4|1905|0375|952|0750|1905|0236|599|｜A80|1|254|0500|127|1000|254|0312|792|B 系列链条的尺寸与节距对照表如下：｜链条型号|节距（毫米）｜内节宽度（毫米）｜滚子直径（毫米）｜销轴直径（毫米）｜｜｜｜｜｜｜｜B8|8|564|5|231|｜B10|10|694|635|310|｜B12|12|851|795|396|｜B16|16|1016|1016|508|｜B20|20|1191|1191|594|｜B24|24|1575|1588|785|｜B28|28|1775|1775|940|｜B32|32|1975|1975|1110|在选择链条时，需要考虑多个因素。

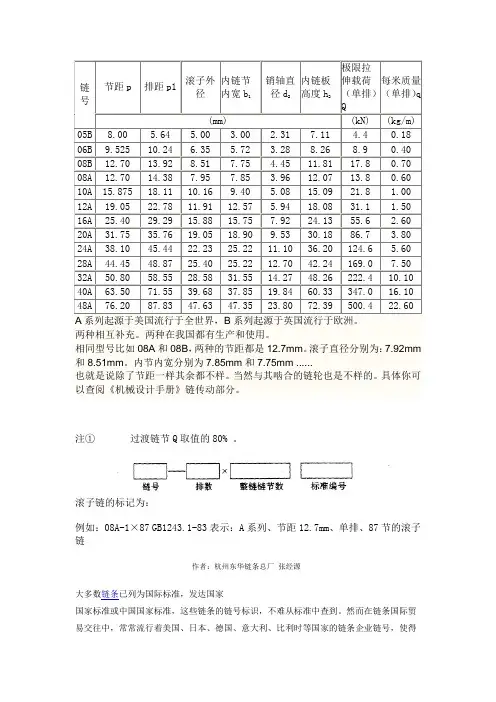

注①过渡链节Q取值的80% 。

滚子链的标记为：例如：08A-1×87 GB1243.1-83表示：A系列、节距12.7mm、单排、87节的滚子链作者：杭州东华链条总厂张经源大多数链条已列为国际标准，发达国家国家标准或中国国家标准，这些链条的链号标识，不难从标准中查到。

然而在链条国际贸易交往中，常常流行着美国、日本、德国、意大利、比利时等国家的链条企业链号，使得我们的链条企业家们望之茫然无对，束手无策。

故笔者就此做些引导，对于从事链条贸易的诸位，或许稍有裨益。

1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight例如：RS40即08A滚子链（图1）图 1（2）RO系列弯板滚子链R—Roller O—Offset例如：R O60即12A弯板链（图2）图 2（3）RF系列直边滚子链R—Roller F—Fair例如：RF80即16A直边滚子链（图3）图 3（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

例如：SC3即CL06齿形链，节距为9.525（图4）图 4（5）C系列输送链C—Conveyor例如：C2040即08A双节距输送链C2040 SL SL—Small roller 小滚子C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型Smali roller type（图5）图 5大滚子型（图6）Large roller type图 6（6）L系列板式链L—Leaf chain例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号LH0822即BL422，H—Heavy 重型ISO链号LL1044，L—Light 轻型ISO链号（7）M系列公制链条M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。

挖掘机链条规格型号对照表链条规格型号表，链条一般为金属的链环或环形物，多用作机械传动、牵引。

用来障碍交通通道的链形物(如在街道中、河流或港湾入口处)，机械上传动用的链子。

下面去了解下链条规格型号表。

一、链条规格型号表链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

第一种、传动链主要用于传递动力的链条。

第二种、输送链主要用于输送物料的链条。

第三种、曳引链主要用于拉曳和起重的链条。

第四种、专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

在同类产品中，按组成链条的基本结构，即根据件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

1、带有前缀的链条规格(1)RS系列链条规格直板滚子链R-RollerS-Straight例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链R-Roller0-offset例如:R060即12A弯板链(3)RF系列链条规格直边滚子链R-RollerF-Fair例如:RF80即16A直边滚子链(4)sc系列链条规格齿形链(无声链)S-SilentC-Chain来自ANSIB29.2M齿形链和链轮标准例如:sc3即CL06齿形链，节距为9.525(5)C系列链条规格输送链C-Conveyor例如:C2040即08A双节距输送链C2040SLSL-Smallroller小滚子C2060LL-Largeroller大滚子CA650C-ConveyorA-Agriculture,农机输送链小滚子型Smalirollertype大滚子型;Largerollertype(6)系列链条规格板式链L-Leafchain例如AL422即A型板式链，节距12.7,组合2X2美国链号1975取消BL546即B型板式链，节距15.875，组合4X6美国链号LH0822即BL422,H-Heavy重型ISO链号LL1044,L-Light轻型ISO链号(7)系列链条规格公制链条M一Metricmeasure例如:M20内节内宽为1530mm的滚子链,有7种公制节距。

名称符号链条型号12A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0齿侧倒角ba 齿宽b f1内节宽度b 1滚子链链轮的基三圆弧一直工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标最大齿根距离Lx齿侧半径r x名称符号链条型号10A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0齿侧倒角ba工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标滚子链链轮的基最大齿根距离Lx 三圆弧一直齿宽b f1内节宽度b1齿侧半径r x计算公式数值选择型号查表19.05查表11.91查表22.78给定18d=P/sin180°/z109.705d a =P(0.54+cot180°/z）118.325d f =d-d r 97.795h a =0.27*P5.144奇数齿Lx=d*cos90°/z-d r 97.377偶数齿Lx = d f = d-d r97.795dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。

88.475查表18.08计算公式r 1=0.5025*d r +0.05 6.035α/2＝55°－60°/z 51.667M=0.8*d r *sinα/27.474T=0.8*d r *cosα/2 5.910r 2=1.3025*d r +0.0515.563β＝18°－56°/z 14.889W=1.3*d r *cos180°/z15.248V=1.3*d r *sin180°/z 2.689γ/2＝17°－64°/z13.444r 3=d r (1.3*cosγ/2＋0.8*cosβ－1.3025）－0.058.704b c =d r (1.3*sinγ/2－0.8*sinβ） 1.152H=√r 32-(1.3*dr-p 0/2)2p 0=p[1+(2r 1-d r )/d]19.078ba=0.13P2.477b f1=0.95b 1 b 1为内节宽度，查表11.942查表12.570轮的基本参数和主要尺寸弧一直线齿槽形状尺寸r x =P 19.050计算公式数值选择型号查表15.875查表10.16查表18.11给定19d=P/sin180°/z96.449d a =P(0.54+cot180°/z）103.706d f =d-d r 86.289h a =0.27*P4.286奇数齿Lx=d*cos90°/z-d r 85.95968偶数齿Lx = d f = d-d r86.289dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。
