水箱工程量计算

在此输入你的公司名称LOGO给排水、燃气安装工程工程量计算规则给排水、燃气安装工程工程量计算规则第一章管道安装说明一、本章适用于室内生活用给水、燃气、排水、雨水、消防、套管、伸缩器等的安装。

二、界线划分：１.给水、燃气管道：给水管道与市政管道划分以建筑物入口处阀门（水表井）为界，阀门以内执行安装工程定额，阀门以外的小区给水、燃气管网执行市政工程定额。

建筑物入口处无总阀门（总水表井）的，以设计施工图为准，设计施工图上配套于该建筑物范围内的给水管道执行安装工程定额,以外的小区给水管网执行市政工程定额。

２.排水管道：排水管道与市政管道划分以化粪池为界，化粪池以内执行安装工程定额，化粪池以外的小区排水管网执行市政工程定额。

３.雨水管道与市政管道划分：设计施工图上配套于该建筑物范围内的雨水管道执行安装工程定额,以外的小区雨水管网执行市政工程定额。

4.喷泉工程的管道、附件安装执行安装工程定额。

三、民用建筑物内的生活泵房、空调机房的管道、管件、阀门、法兰、支架等安装执行本册相应项目。

四、本章定额包括以下工作内容：１.管道及接头零件安装。

２.工序内的水压试验或灌水试验、通球试验、冲水、消毒、清理。

３.给水管道均含管卡安装工作内容，但在立管、楼板下固定管道用的支架制作与安装需另行计算。

４.铸铁排水管、雨水管及塑料排水管、塑料雨水管均包括管卡、臭气帽制作与安装,但在立管、楼板下固定管道用的支架制作与安装需另行计算。

五、本章定额不包括以下工作内容：1.管道沟土方、凿槽刨沟及所凿沟槽恢复。

管道沟土方、凿槽刨沟及所凿沟槽恢复执行《电气设备安装工程》相应项目。

2.管道安装中不包括阀门及伸缩器的制作安装，按相应项目另行计算。

3.钢管安装定额未含支吊架制作安装，需另行计算。

六、PP-R稳态管（热熔连接）执行塑料给水管（热熔连接）安装项目，人工乘以系数1.2。

七、塑料排水（雨水）通气立管执行塑料直通雨水管安装项目，人工乘以系数1.3。

第一章管道安装说明及工程量计算规则说明一、本章适用于室内外生活用给水、排水、雨水、采暖管道、套管安装及管支架制作安装。

二、界线划分：1.给水管道：（1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；（2）室外管道与市政管道界线以水表井为界，无水表井者以与市政管道碰头点为界。

2.排水管道：（1）室内外界线以出户第一个排水检查井为界；（2）室外管道与市政管道界线以与市政管道碰头井为界。

3.采暖管道：（1）室内外界线以入口阀门或建筑物外墙皮1.5m为界；（2）锅炉房或泵站管道与本章界线以外墙皮1.5m为界；（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；（4）设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。

三、本章定额包括以下工作内容：1.管道及接头零件安装。

2.水压试验或灌水试验。

3.室内DN32以内钢塑复合管、不锈钢管、铝合金衬塑给水管，DN32以内螺纹连接的钢管、铜管均已包括管卡及托钩安装。

4.室内塑料给水管、铝塑复合给水管均包括管（托）座及吊托支架的安装。

5.钢管及铜管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

6.排水管、雨水管均已包括立（支）管卡、托吊支架，水平干管支架应另行计算。

7.排水管包括透气帽安装；雨水管包括雨水漏斗制作，雨水漏斗如为成品应另行计算主材。

8.穿墙及过楼板铁皮套管安装的人工。

四、本章管道安装定额不包括以下工作内容：1.室内外管道沟土方及管道基础，执行《甘肃省建筑工程预算定额》相应子目。

2.管道安装中的法兰、阀门及伸缩器的制作安装，按本册定额相应子目另计。

3.室内外给水铸铁管、室内雨水管、室外塑料给水管（胶圈接口）、室外塑料给水管（热熔连接）、室外塑料排水管（承插胶圈接口）的接头零件本身价格，按设计数量另行计算。

4.室内楼地面内敷设管适用于无管件连接要求的生活给水管、采暖管，当两种不同材质管道连接时，其转换接头价格应另行计算，出地面时如需加装套管，其套管本身价格应另行计算。

工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或者管道直径；L——设备筒体高或者管道延长米。

(2)计算设备筒体、管道表面积时已包含各类管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备与管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或者刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或者管道绝热、防潮与保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或者管道长；0.0082——捆扎线直径或者钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或者双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

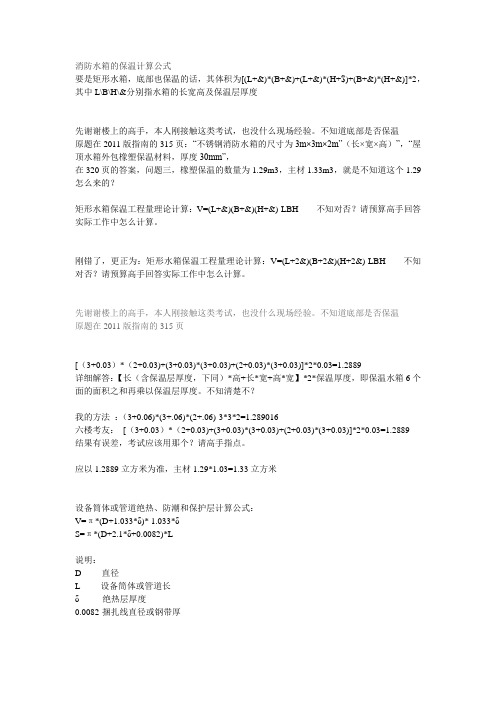

消防水箱的保温计算公式要是矩形水箱，底部也保温的话，其体积为[(L+&)*(B+&)+(L+&)*(H+$)+(B+&)*(H+&)]*2，其中L\B\H\&分别指水箱的长宽高及保温层厚度先谢谢楼上的高手，本人刚接触这类考试，也没什么现场经验。

不知道底部是否保温原题在2011版指南的315页：“不锈钢消防水箱的尺寸为3m×3m×2m”（长×宽×高）”，“屋顶水箱外包橡塑保温材料，厚度30mm”，在320页的答案，问题三，橡塑保温的数量为1.29m3，主材1.33m3，就是不知道这个1.29怎么来的？矩形水箱保温工程量理论计算：V=(L+&)(B+&)(H+&)-LBH 不知对否？请预算高手回答实际工作中怎么计算。

刚错了，更正为：矩形水箱保温工程量理论计算：V=(L+2&)(B+2&)(H+2&)-LBH 不知对否？请预算高手回答实际工作中怎么计算。

先谢谢楼上的高手，本人刚接触这类考试，也没什么现场经验。

不知道底部是否保温原题在2011版指南的315页[（3+0.03）*（2+0.03)+(3+0.03)*(3+0.03)+(2+0.03)*(3+0.03)]*2*0.03=1.2889详细解答：【长（含保温层厚度，下同）*高+长*宽+高*宽】*2*保温厚度，即保温水箱6个面的面积之和再乘以保温层厚度。

不知清楚不？我的方法：（3+0.06)*(3+.06)*(2+.06)-3*3*2=1.289016六楼考友： [（3+0.03）*（2+0.03)+(3+0.03)*(3+0.03)+(2+0.03)*(3+0.03)]*2*0.03=1.2889结果有误差，考试应该用那个？请高手指点。

应以1.2889立方米为准，主材1.29*1.03=1.33立方米设备筒体或管道绝热、防潮和保护层计算公式：V=π*(D+1.033*δ)* 1.033*δS=π*(D+2.1*δ+0.0082)*L说明：D ----直径L-------设备筒体或管道长δ--------绝热层厚度0.0082-捆扎线直径或钢带厚伴热管道绝热工程量计算式（1）单管伴热或双管伴热（管径相同，夹角小于90°时）。

工程水电费及措施项目工程量计算工程水电费是指在施工过程中，施工方在施工现场消耗的全部水、电费（包括建筑、装饰、安装等工程及安全文明施工），机械施工中所消耗的电费，夜间施工和施工场地照明所消耗的电费。

措施项目是指为了完成工程施工，发生于该工程施工前和施工过程，主要指技术、生活、安全等方面的项目。

包括脚手架工程、现浇混凝土模板及支架工程、垂直运输、超高施工增加、施工排水、降水工程、安全文明施工费。

4.9.1 工程水电费1.项目划分工程水电费包括：住宅建筑工程和公共建筑工程两部分。

住宅、宿舍、公寓、别墅执行住宅工程相应定额子目。

项目划分：按全现浇、框架结构和其他结构划分，以檐高25m为分界线分为：25m以下五环以内及五环以外、25m以上五环以内及五环以外划分。

2.工程量计算规则工程量按建筑面积以平方米计算。

附：定额摘录住宅建筑工程4.9.2 措施项目工程量计算（一）脚手架工程1.脚手架的概念为保证施工安全和操作的方便，搭设一种供建筑安装工人脚踏手攀的架子，就叫做脚手架，简称架子。

脚手架由立杆、斜坡、平台、防风拉杆（仅高层建筑物有）、安全网等组成。

工程完工后必须拆除脚手架，除一定等损耗外，其余材料仍留在下次施工时经修理补充完好后继续使用，所以脚手架材料又是周转性使用材料。

2.脚手架的分类与构造脚手架主要有以下几种分类方法：（1）按其搭设位置分为外脚手架和里脚手架两类。

（2）按其所用材料分为木脚手架、竹脚手架、钢管脚手架。

（3）按其构造形式分为多立柱式、门型、桥式、悬吊式、挂式、爬升式脚手架等。

3.脚手架的项目划分脚手架分综合脚手架，室内装修脚手架及其他脚手架三种。

（1）综合脚手架包括结构（含砌体）和外装修施工期的脚手架，不包括设备安装专用脚手架和安全文明施工费中的防护架和防护网。

（2）室内装修脚手架，层高＞3.6m时，执行层高4.5m以内的内墙装修、吊顶装修、天棚装修脚手架定额子目；＞4.5m时超过部分执行4.5m以上每增1m的相应定额子目，不足1m时按1m计算。

目 录　工程量通用计量规则　一．　（一）给排水、采暖、燃气工程　1、室内外界线划分1) 给水管道：A. 室内外界线：阀门或外墙皮1.5m；B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2) 排水管道：A. 室内外以出户第一个排水检查井为界；B. 室外管道与市政管道界线以与市政管道碰头井为界。

另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。

2、管道安装1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以¡°m¡±为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。

另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数1.3；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1.05，内浇外砌的定额人工乘以系数1.03。

2）¡°卫生器具安装¡±的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。

（２）淋浴器的给水管道安装工程量计至阀门中心。

排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。

Ｂ、采用陶瓷存水弯，管长算到楼地面。

（２）坐式大便器安装：管长计算到楼地面。

（３）立式小便器安装：只计算其水平管道长度，立管不计。

（４）挂式小便器安装：管长计算到楼地面。

（５）扫除口安装：管长计算到楼地面。

（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。

（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。

Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。

Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。

（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。

定额工程量计算规则一．桩与地基基础工程一、预制钢筋混凝土桩(1)打预制钢筋混凝土桩的体积，按设计桩长(不扣除桩尖)乘以桩截面面积计算。

管桩的空心体积应扣除。

如管桩的空心部分按设计要求灌注混凝土或其他填充材料时，应另行计算。

(2)液压静力压方桩的体积按设计桩长(不扣除桩尖)乘以桩截面面积计算。

(3)液压静力压管桩按设计桩长(不扣除桩尖)乘以桩截面面积计算。

桩头灌芯按设计尺寸以灌注实体积计算。

二、送桩：按桩截面面积乘以送桩长度(即自设计桩顶面至设计室外地坪面另加0.5m)计算。

三、接桩：电焊接桩按设计接头，以个计算；硫磺胶泥接桩按桩断面乘以接头个数以平方米计算。

四、打孔灌注桩(1)砂桩、碎石桩、砂石桩的体积，按设计规定的桩长(不扣除桩尖)乘以钢管管箍外径截面面积计算。

(2)打孔前先埋入预制混凝土桩尖再灌注混凝土者，桩尖按第三章混凝土及钢筋混凝土工程有关规定以立方米计算。

打孔灌注桩、振动沉管灌注桩按设计桩长(自桩尖顶面至桩设计顶面高度)增加0.25m，乘以钢管管箍外径截面面积计算。

(3)复打桩体积按灌注桩设计桩长增加空段长度(自设计室外地面至设计桩顶距离)乘以钢管管箍外径截面面积计算，套相应的复打定额子目。

复打前的工程量按（2）款计算，套用打孔灌注桩相应子目。

五、钻孔灌注桩(1)按设计桩长(包括桩尖)增加0.25m，乘以设计断面面积计算。

(2)泥浆池建造、拆除及泥浆运输工程量均按钻孔体积以立方米计算。

六、人工挖孔桩(混凝土护壁)按设计桩芯加混凝土护壁的横断面面积乘挖孔深度以立方米计算(设计桩为圆柱体或分段圆台体)。

如设计混凝土强度等级及种类与定额不同时可以换算。

挖孔深度与设计桩长不同时，另行计算。

七、人工挖孔桩(红砖护壁，不含桩芯)按设计桩芯加红砖护壁的横断面面积乘以挖孔深度以挖土体积计算(设计桩为圆柱体或分段圆台体)。

八、红砖护壁内浇混凝土桩芯按设计混凝土桩芯的横断面面积乘以桩芯设计长度以立方米计算，混凝土桩芯如设计强度等级及种类与定额不同时可以换算。
