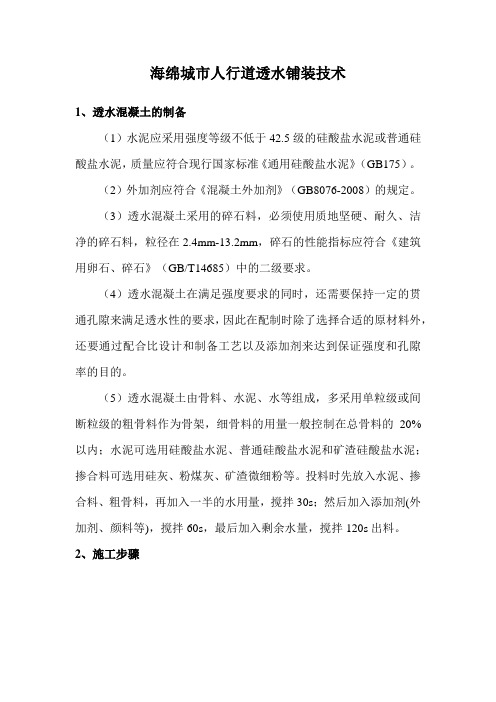

海绵城市人行道透水铺装技术1、透水混凝土的制备（1）水泥应采用强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥，质量应符合现行国家标准《通用硅酸盐水泥》（GB175）。
（2）外加剂应符合《混凝土外加剂》（GB8076-2008）的规定。
（3）透水混凝土采用的碎石料，必须使用质地坚硬、耐久、洁净的碎石料，粒径在2.4mm-13.2mm，碎石的性能指标应符合《建筑用卵石、碎石》（GB/T14685）中的二级要求。
（4）透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。
（5）透水混凝土由骨料、水泥、水等组成，多采用单粒级或间断粒级的粗骨料作为骨架，细骨料的用量一般控制在总骨料的20%以内；水泥可选用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥；掺合料可选用硅灰、粉煤灰、矿渣微细粉等。
投料时先放入水泥、掺合料、粗骨料，再加入一半的水用量，搅拌30s；然后加入添加剂(外加剂、颜料等)，搅拌60s，最后加入剩余水量，搅拌120s出料。
2、施工步骤3、透水混凝土的施工透水混凝土的施工主要包括摊铺、成型、表面处理、接缝处理等工序。
可采用机械或人工方法进行摊铺；成型可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工；表面处理主要是为了保证提高表面观感，对已成型的透水混凝土表面进行修整或清洗；透水混凝土路面接缝的设置与普通混凝土基本相同，缩缝等距布设，间距不宜超过6m。
4、透水混凝土养护、维护透水混凝土施工后采用覆盖养护，洒水保湿养护至少7天，养护期间要防止混凝土表面孔隙被泥沙污染。
混凝土的日常维护包括日常的清扫、封堵孔隙的清理。
清理封堵孔隙可采用风机吹扫、高压冲洗或真空清扫等方法。
技术指标：透水混凝土的技术指标分为拌合物指标和硬化混凝土指标。
（1）拌合物：坍落度(5mm~50mm)；凝结时间(初凝不少于2h)；浆体包裹程度(包裹均匀，手攥成团，有金属光泽)。
海绵城市透排水路面施工工法海绵城市透排水路面施工工法一、前言随着城市化进程的推进和气候变化的影响，城市内的洪涝灾害和水环境问题日益突出。
为解决城市雨水的排泄与利用问题，海绵城市透排水路面施工工法应运而生。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行阐述。
二、工法特点海绵城市透排水路面施工工法具有多种特点。
首先，它能够将道路表面的雨水进行快速排泄，有效减少洪涝灾害的发生。
其次，该工法采用透水路面材料，具有良好的透水性能，能够将部分雨水渗透至地下，补给地下水资源，实现了水资源的合理利用。
此外，透水路面材料的高抗滑性能可减少雨天行车的危险情况。
最后，透水路面材料还具有良好的减震降噪效果，改善了城市交通环境。
三、适应范围海绵城市透排水路面施工工法适用于城市道路、停车场、广场等场所，特别是适用于低洼地区和雨水量较大的地区。
它不仅可以解决城市内涝问题，还可以改善城市生态环境和提高城市的可持续发展能力。
四、工艺原理海绵城市透排水路面施工工法的核心原理是通过透水路面材料和特殊的施工工艺，将道路表面的雨水迅速引导至路面下方，并通过排水系统进行处理。
工法采取的技术措施包括透水路面材料的选择和铺设、透水板的设置、沉积池和过滤层的建设等。
这些措施既能保证路面的透水性能，又能有效地处理雨水。
五、施工工艺施工工法主要分为路面准备、透水路面铺设、透水板安装、沉积池和过滤层建设等阶段。
在路面准备阶段，需要对原有路面进行清理、修补和打磨等处理。
透水路面铺设阶段则是将透水路面材料按照设计要求进行铺设，确保路面的透水性能。
透水板的安装和沉积池、过滤层的建设也需要在此阶段完成。
六、劳动组织施工过程中需要合理组织施工人员，包括项目经理、技术员、施工人员等。
劳动组织需要根据施工工艺的要求，合理安排工人的数量和工作岗位，确保施工过程的顺利进行。
七、机具设备施工中所需的机具设备包括挖掘机、砂石清运车、路面铺设机、压路机、透水板安装机等。
海绵城市道路透水人行道路面施工技术要点摘要：随着社会经济发展速度不断加快，大众对生产生活环境的绿色环保性提出了更高要求。
在推动海绵城市建设进程中，需注重关注透水人行道路面施工工作，充分发挥出自然生态调节与人工干预手段优势，为实现雨水资源的循环利用目标提供重要基础支持。
基于此，本文阐述了透水人行道路面施工技术应用要点，以供参考。
关键词：海绵城市；透水人行道路面；施工技术前言：海绵城市是一种能够实现低影响开发目标的雨水处理系统，配合使用蓄水、滞水、净化等方式提升雨水资源利用率，缓解城市建设期间的用水紧张问题，更好补充地表排放水，实现雨水调节与循环利用目标。
因此为满足海绵城市建设功能，需要着重关注城市道路透水人行道路面施工工作，为确保雨水能够在城市中自由迁移提供必要条件。
1、海绵城市道路透水人行道路施工准备1.1材料检验为从根本上保障海绵城市透水人行道路面施工水平，施工人员需着重关注施工准备工作，为后续各施工环节顺利开展，提供必要前提。
工程承建单位应当结合海绵城市透水人行道路面施工技术要求及标准，对市场中同类型施工企业的资质等级、管理水平、业务能力及信誉度等进行综合评估，选择综合素质最高的施工单位开展透水人行道路面施工工作。
1.2材料配比在施工准备环节对透水人行道路面混凝土材料的配合比进行优化设计，要求透水混凝土结构强度、透水性能等均应满足相应标准。
施工人员需开展混凝土配合比试验工作，并依照试验结果确定混凝土最佳配合比，确保建设期的透水人行道路面各项性能与各项目标相符。
2、海绵城市道路透水人行道施工要点2.1基础面处理在城市道路工程透水人行道路面施工开展过程中，为切实增强工程施工效果，还需要对施工基础面进行处理。
现阶段透水人行道路面主要分为全透水人行道路面与半透水人行道路面两种类型。
从透水混凝土结构特征角度分析，透水混凝土下层选用级配碎石或稳定土，以从根本上提升路面整体结构的稳定性。
现场施工人员需保障作业平面的平整度与压实度，将现场压实度、高程值与横坡值设置到满足实际设计要求范围内。
天津市城市管理委员会关于印发《天津市海绵城市园林绿化设施运行养护管理制度（试行）》的通知文章属性•【制定机关】天津市城市管理委员会•【公布日期】2019.09.24•【字号】津城管园〔2019〕213号•【施行日期】2019.09.24•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城市建设正文天津市城市管理委员会关于印发《天津市海绵城市园林绿化设施运行养护管理制度（试行）》的通知津城管园〔2019〕213号各区园林绿化管理部门、各相关单位：为规范天津市海绵城市园林绿化养护管理工作，全面推进我市海绵城市园林绿化设施养管工作，促进海绵城市建设健康发展，结合海绵城市园林绿化设施的特点和我市实际，制定了《天津市海绵城市园林绿化设施运行养护管理制度（试行）》。
现印发你们，请认真贯彻执行。
2019年9年24日天津市海绵城市园林绿化设施运行养护管理制度（试行）第一条为了规范海绵城市园林绿化设施养护管理，充分发挥园林绿地化海绵城市设施的功能，根据国家城市建设和管理的相关规定，结合本市实际，制定本制度。
第二条本制度依据《住房和城乡建设部办公厅关于印发海绵城市建设绩效评价与考核办法（试行）的通知》（建办城函〔2015〕635号）、《天津市人民政府办公厅转发市建委关于推进海绵城市建设工作方案的通知》（津政办发〔2016〕30号）等法律、法规、规章、规范性文件的要求制定第三条本制度适用于本市建成区范围内海绵城市园林绿化设施的运维和养管。
第四条本制度所指的海绵城市园林绿化设施包括园林绿地中的下凹式绿地、透水铺装、植草沟、生物滞留设施、湿塘、调蓄（蓄水）池、雨水花园、雨水罐、旱溪、植被缓冲带、生态树池、湖面及屋顶绿化等。
第五条海绵城市园林绿化设施维护管理单位，应严格按照国家及我市设施养管标准对海绵城市园林绿化设施，进行维护和养管，确保设施正常安全运行，满足功能，发挥渗、滞留和蓄存雨水的作用。
第六条城市管理部门负责检查海绵城市园林绿化设施的运行状况，监督设施所有人、管理人和养管责任单位的日常养管工作。
天津市海绵城市建设技术一、规划（一）一般规定<1>城市总体规划、海绵城市专项规划及相关专项规划、控制性详细规划和修建性详细规划编制过程中应落实海绵城市的建设理念，应将雨水年径流总量控制率作为各级规划的控制性指标，将年径流污染物控制率作为各级规划的引导性指标。
<2>城市规划和各类工程项目建设中应保护场地内原有的湿地、坑塘、沟渠等，增加绿地面积、减少不透水地面、采用适宜的低影响开发技术措施促进雨水源头削减。
<3>新建、改建、扩建项目规划应包括海绵城市相关内容，重点地区宜编制海绵城市建设专项规划。
（二）规划目标<1>海绵城市规划设计宜开展水生态、水资源、水安全、水环境等方面的专题研究，提出合理的控制指标。
<2>用地面积大于等于3 公顷的新建、扩建、整体改建工程项目年径流总量控制率应按照下表确定。
局部改建项目应根据项目改建情况确定适宜的年径流总量控制率。
新建、扩建、整体改建项目年径流总量控制率<3>各类工程建设项目应对径流系数进行控制，并应符合下列规定：<3.1>不同用地类型新建、扩建项目综合径流系数应符合下表的规定。
不同用地类型新建、扩建项目径流系数控制目标注注：本表径流系数是指重现期为2 年左右的降雨峰值峰值流量2 项目改建后综合径流系数不得增加。
<4>当地区整体改建时，对于相同的设计重现期，改建后的雨水峰值流量不得超过原有峰值流量。
对于设计重现期提高的区域，改建后排入市政管网的雨水峰值流量不应超过市政管网接纳能力。
<5>雨水径流污染控制指标可采用SS计算，年SS总量去除率应大于等于40%，对采用合流制系统的区域，年径流污染总量不应超过分流制系统。
<6>地块开发中各项海绵城市建设指标及技术措施的规模和布局宜通过模型法确定，当不具备使用模型法的条件时，也暂可采用其他方法计算。
（三）总体规划<1>应结合天津市实际情况，确定年径流总量控制率等海绵城市建设目标和控制指标，确定海绵城市重点建设区域。
海绵城市建设技术指南随着城市化进程的加速和气候变化的日益严重，城市面临着极大的挑战，如洪涝灾害、水资源紧缺等。
针对这些问题，海绵城市的概念应运而生。
海绵城市通过模仿自然生态系统的水循环特点，以建筑、交通等基础设施的改造与管理，以实现雨水的合理利用和自然抵御极端天气的能力。
本文将针对海绵城市建设的技术指南进行阐述，以帮助城市规划者和建设者在实践中更好地利用和发展海绵城市的概念与技术。
一、绿地与生态系统恢复1. 绿地保护和扩张：- 合理保留现有绿地，尽量减少建设对绿地的影响；- 在城市中增加绿地面积，提高城市的绿化覆盖率；- 选择合适的植被种类，以适应当地气候和生态条件。
2. 湿地建设和恢复：- 积极保护湿地生态系统，限制城市化过程中对湿地的破坏；- 在城市规划中合理布局湿地区域，增强湿地的水功能。
二、雨水管理与利用1. 雨水收集与储存：- 设置雨水收集设施，通过收集和储存雨水，减轻城市排水系统的压力；- 开发建筑物的屋顶、景观绿化区等地方，进行雨水收集。
2. 雨水渗透与过滤：- 采用透水铺装，增加地表的雨水渗透能力；- 设置雨水过滤设施，提高雨水的质量。
3. 雨水利用：- 利用收集的雨水，进行景观绿化灌溉、城市景观湖水补充等。
三、污水处理与资源回收1. 非传统污水处理技术：- 采用生物滤池、湿地处理等技术，对城市污水进行处理；- 结合灌溉需求，将处理后的污水用于绿地灌溉等。
2. 能源回收与利用：- 利用污水中的有机物，进行生物能源的产生，减少对传统能源的依赖；- 将污水中的重金属等有害物质进行回收利用。
四、城市排水系统的改造1. 集中式雨水排水系统改造：- 通过增加储水池、透水砖等设施，减少城市雨水排放；- 采用分流处理，实现降雨过程中的暴雨控制和雨水分流。
2. 分散式雨水处理系统建设：- 设置微水池、绿化雨水花园等设施，实现雨水分散处理；- 通过将雨水纳入城市景观设计和建筑物设计，提高城市景观的美观性。
海绵城市建设技术指南在城市化进程不断加快的今天，城市面临着一系列的环境和水资源问题，如洪涝灾害、水资源短缺、水污染等。
为了应对这些挑战，海绵城市的理念应运而生。
海绵城市旨在通过一系列的技术手段，让城市像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。
以下将为您详细介绍海绵城市建设的技术指南。
一、雨水花园雨水花园是一种浅凹绿地，用于汇聚并吸收来自屋顶或地面的雨水，通过植物、土壤和微生物的作用来净化雨水，并使之逐渐渗入地下。
在设计雨水花园时，首先要选择合适的位置，通常是在地势较低、容易积水的区域。
然后，根据当地的土壤条件和降雨量，确定雨水花园的大小和深度。
在植物选择方面，应优先选用本土的耐水湿植物，如鸢尾、菖蒲、千屈菜等，它们不仅能够适应雨水花园的湿润环境，还能增加景观效果。
二、绿色屋顶绿色屋顶是在建筑物的屋顶上种植植物，以减少雨水径流和降低建筑物的能耗。
绿色屋顶可以分为简单式和花园式两种类型。
简单式绿色屋顶的植被层较薄，一般只有几厘米厚，主要种植一些景天科等耐旱植物。
花园式绿色屋顶的植被层较厚，可以种植多种花卉、灌木和乔木，但其对屋顶的承重能力要求较高。
在建设绿色屋顶时，要做好防水和排水处理，确保屋顶不会渗漏雨水。
同时，要选择轻质的土壤和适合屋顶环境的植物。
三、透水铺装透水铺装是指采用透水材料铺设的地面，如透水砖、透水混凝土、透水沥青等，能够让雨水迅速渗透到地下，补充地下水资源，减少地表径流。
透水铺装适用于人行道、停车场、广场等区域。
在施工过程中，要保证基层的稳定性和透水性，同时要做好边缘的排水处理，防止雨水在铺装边缘积聚。
四、下凹式绿地下凹式绿地是指低于周边地面一定深度的绿地，能够收集周边的雨水，增加雨水的入渗量。
下凹式绿地的下凹深度一般在 5 至 20 厘米之间，具体深度要根据当地的降雨量和土壤渗透性来确定。
在设计下凹式绿地时，要合理设置雨水入口和溢流口，确保雨水能够顺利进入绿地，并在降雨量过大时及时排出，避免绿地积水。
天津市海绵城市建设技术导则Technical guidelines for the sponge city construction in Tianjin××××-××-××发布××××-××-××实施天津市城乡建设委员会天津市海绵城市建设技术导则Technical guidelines for the sponge city construction in TianjinJ×××-××××主编单位：批准部门：天津市城乡建设委员会实施日期：2016年月日2016年天津I前言本导则是为贯彻落实国务院以及住房和城乡建设部关于推进海绵城市建设的工作要求，根据《天津市建委关于下达2015年天津市建设系统第一批工程建设地方标准编制计划的通知》（津建科[2015]286号）文件，由天津市市政工程设计研究院和天津城建设计院有限公司等单位编制。
编制组在广泛调查研究，认真总结工程设计和实践经验，参考国内外相关标准和先进经验，并在广泛征求意见的基础上，制定本导则。
本导则属于指导性技术文件，内容包括：1．总则；2．术语、符号；3．规划；4．设计；5.施工与验收；6.附录。
本导则由天津市城乡建设委员会负责管理，天津市市政工程设计研究院和天津城建设计院有限公司负责具体技术内容的解释。
在执行过程中如有意见和建议，请寄送至天津市市政工程设计研究院（天津市和平区营口道239号，邮编：300051）。
本导则主编单位、参编单位、主要起草人和主要审查人：主编单位：天津市市政工程设计研究院天津城建设计院有限公司参编单位：天津市建筑设计院、天津市城市规划设计研究院、天津市园林规划设计院、中铁五院集团公司天津分院、天津市交通科学研究院、天津第四市政建筑工程有限公司、天津市勘察院、天津大学环境科学与工程学院、天津生态城、中建新塘（天津）投资发展有限公司主要起草人：赵乐军、王秀朵、孙杰、刘建华、高斌、刘星、金文海、周玉明、李波、梁佳斌、王卫红、刘晓蕊、曹雷、赵洪刚、王新岐、张旭滨、李曦淳、宋现财、曾伟、王绍华、舒昕、李旭东、刘小芳、彭晨蕊、王新亮、张高嫄、彭晨蕊、杨一力、何瑾、孙鹏、张蕊、于海明、路清、赵志峰、温伟光、王凯琳、曹美娟、王方、武文龙、刘欣、朱莹、柴成山、韦立、魏莹、刘婷、张旻昱、崔鸿飞、杨文艳、王烨、段秀莉、尚坤、安鹏主要审查人：赵世明、曾捷、阚薇莉、贾海峰、杨宪云、郁片红、王和祥、辛玮光、赵健I目次1 总则 (1)2 术语、符号 (2)2.1术语 (2)2.2符号 (4)3 规划 (7)3.1一般规定 (7)3.2规划目标 (7)3.3总体规划 (9)3.4专项规划 (9)3.5控制性详细规划 (12)3.6修建性详细规划 (12)4 设计 (14)4.1一般规定 (14)4.2降雨参数 (15)4.3技术措施 (18)4.4设施计算 (21)4.5建筑与小区 (25)I 一般规定 (25)II 系统设计 (25)Ⅲ雨水收集与截污 (26)IV 雨水入渗、滞留 (27)V 雨水调蓄 (30)VI 雨水处理及回用 (30)4.6市政工程 (31)I 一般规定 (31)II 系统设计 (31)III 城镇道路 (32)IV 公路（高速公路） (33)V 立交桥桥区（下穿地道） (34)IVI 城市绿地与广场 (34)VII 郊野公园 (35)VIII 市政场站 (35)IX 河道水系 (36)X 人工湿地 (36)5 施工与验收 (38)5.1一般规定 (38)5.2施工 (38)5.3工程验收 (44)5.4功能性验收 (46)本导则用词说明 (48)引用标准名录 (49)附录A 天津市降雨量资料 (50)A.1暴雨分区 (50)A.2设计雨型 (51)A.3暴雨强度查算表 (60)附录B 天津地区多年平均逐月降雨量、蒸发量 (93)附录C 天津市海绵城市建设主要适宜植物名录 (94)附录D 天津市浅层土渗透系数统计 (96)附录E 植草沟曼宁系数确定 (100)E.1曼宁系数N值 (100)条文说明 (102)II1 总则1.0.1为减少城镇开发建设行为对自然水文环境和水生态环境的破坏，将天津市建设成“自然积存、自然渗透、自然净化”的海绵城市，缓解城市化过程中带来的水生态破坏、水环境污染、水资源短缺、水安全风险、水文化消失等问题，制定本导则。
天津市公共建筑区改造海绵城市技术天津市公共建筑区改造海绵城市技术应用指南（试行）Technical guidelines for the use of sponge city technology in publicbuildings in Tianjin前言本指南是为贯彻落实国务院以及住房和城乡建设部关于推进海绵城市建设的工作要求，由天津市住房和城乡建设委员会组织天津市建筑设计院等单位，广泛调查研究，认真总结工程实践经验，结合天津市各类公共建筑区面临的实际问题，以问题导向为主，兼顾目标导向，并在广泛征求意见的基础上，制定本指南。
本指南的主要技术内容是：1. 总则；2. 术语；3. 技术方案；4. 工程做法；5. 施工与验收。
本指南由天津市住房和城乡建设委员会负责管理，天津市建筑设计院负责具体技术内容的解释。
在执行过程中如有意见和建议，请寄送至天津市建筑设计院（天津市河西区气象台路95号，邮编：300074）。
本指南主编单位、参编单位、主要起草人和主要审查人：主编单位：天津市建筑设计院参编单位：天津市市政工程设计研究院主要起草人：李旭东，刘小芳，赵乐军，宋现财，高煜，李晓雷，王静，马旭升，陈彦熹，赵珅，李喆，黄永军，邓新位，陈谦主要审查人：孙杰，阚薇莉，于德淼，李明，刘剑，池勇志，高永芹目次1总则 (1)2 术语 (1)3 技术方案 (1)3.1 改造目标 (1)3.2 改造方案 (1)4工程做法 (1)4.1屋顶绿化 (1)4.2透水铺装 (1)4.3下凹式绿地 (2)4.4植草沟 (3)4.5生物滞留池 (4)4.6 湿塘 (5)4.7人工湿地 (5)4.8雨水罐 (6)4.9蓄水模块 (6)4.10截污型雨水口 (7)4.11初期雨水弃流设施 (7)4.12植被缓冲带 (8)4.13 排水管网改造 (8)5施工与验收 (9)5.1 一般规定 (9)5.2工程施工 (9)5.3 竣工验收 (11)附录A 综合造价指标 (13)A.1一般规定 (13)A.2造价指标 (13)本指南用词说明 (21)引用标准名录 (22)1总则1.0.1为实现既有建成区源头雨水的径流总量控制、径流峰值控制和径流污染控制，既有公共建筑区进行海绵城市改造时做到技术适宜、经济合理和安全可靠，制定本指南。
天津市海绵城市透水道路设施养护技术指南（试行）J×××-××××主编单位：天津市道路桥梁管理处天津市市政工程设计研究院批准部门：天津市城市管理委员会会实施日期：2018年月日2018年天津前言本指南是为贯彻落实《国务院办公厅关于推进海绵城市建设的指导意见》（国办发〔2015〕75号）和《天津市人民政府办公厅转发市建委关于推进海绵城市建设工作方案的通知》（津政办发〔2016〕30号）的指示精神，根据《天津市海绵城市建设工作绩效考核办法（试行）》和市海绵办关于印发《天津市海绵城市建设考核指标分解与工作任务清单》的通知等文件要求，由天津市城市管理委员会和天津市市政工程设计研究院编制。
编制组在广泛调查研究，认真总结工程设计和实践经验，参考国内外相关标准和先进经验，并在广泛征求意见的基础上，制定本指南。
本指南属于指导性技术文件，内容包括：1．总则；2．术语；3．一般规定；4．巡视检查；5.透水砖养护；6.透水混凝土养护；7.透水道路附属设施养护；8.性能评估。
指南凡引用国家相关技术标准的强制性条款，必须严格执行。
本指南由天津市城市管理委员会负责管理，天津市市政工程设计研究院负责具体技术内容的解释。
在执行过程中如有意见和建议，请寄送至天津市市政工程设计研究院（天津市高新技术产业区海泰南道30号，邮编：300392）。
本导则主编单位、参编单位、主要起草人和主要审查人：主编单位：天津市道路桥梁管理处天津市市政工程设计研究院参编单位：主要起草人：李民、蔡喜韬、徐鹏、邢妍、朱钧、赵国平、王曰启、王为、赵乐军、宋现财、吕鹏、王静、门洋主要审查人：杨渡刘洪海齐欣谢宝来王寅弘目次1 总则 (2)2 术语 (3)3 一般规定 (5)4 巡视检查 (6)4.1透水砖路面巡视要点 (6)4.2 透水混凝土路面巡视要点 (7)4.3 透水道路附属设施巡视要点 (7)5 透水砖养护 (9)5.1 预防性日常养护 (9)5.2 透水性能养护 (10)5.3 砖体质量养护 (11)6 透水混凝土养护 (12)6.1 预防性日常养护 (12)6.2 常规性能养护 (13)6.3 透水性能养护 (14)7 透水道路附属设施养护 (18)7.1 周边下凹式绿地 (18)7.2 附属生物滞留设施 (19)7.3环保型雨水口 (21)7.4雨水检查井 (21)7.5集水管 (22)8 性能评估 (23)8.1 道路常规性能评估 (23)8.2 道路透水性能评估 (24)8.3 附属设施功效评估 (28)8.4 透水性能评估指标检测 (30)8.5 维护费用评估 (31)附录A 巡视记录表 (32)1.0.1为了规范天津市海绵城市透水道路设施的维护及运行，避免因维护不当造成城市透水道路功效减低，促进天津市海绵城市透水道路运行管理工作可持续发展，制定本指南。
1.0.2 本指南适用于天津市有关海绵城市透水道路及附属设施的日常和特殊情况下的巡视和维护。
（含PPP项目）1.0.3 海绵城市透水道路的维护应坚持经济合理、实用安全、可操作性优先的原则。
1.0.4 海绵城市透水道路设施应做到定期巡视维护，及时消除安全隐患，确保其功效正常发挥。
1.0.5本指南提及的透水道路附属设施养护是为保证透水道路整体海绵功能的养护方法，由其对应职能管理部门负责实施。
1.0.6 天津市海绵城市透水道路设施的巡视、维护除应符合本指南外，尚应符合国家和天津市现行相关标准规定。
2.0.1海绵城市sponge city海绵城市是指通过加强城市规划建设管理，充分发挥建筑、道路和绿地、水系等系统对雨水的吸纳、蓄渗和缓释作用，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。
2.0.2透水铺装pervious pavement可渗透、滞留和渗排雨水并满足一定要求的地面铺装结构。
透水铺装按照面层材料可分为透水沥青铺装、透水水泥混凝土铺装和透水砖铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于透水铺装。
2.0.3 日常巡视routine inspection定期按照要求对海绵城市设施进行的巡视。
2.0.4 特殊天气special weather本标准中指台风、暴雨等降雨量远大于平均情况的天气状况。
2.0.5特殊巡视special inspection在特殊天气前后或发生事故后按要求对海绵城市设施进行的巡视。
2.0.6常规维护routine maintenance定期按照要求对海绵城市设施进行维护。
2.0.7 雨季rainy season本标准中特指天津市的雨季，为每年5-10月份.2.0.8入渗设施infiltration facilities使雨水分散并被渗透到地下的人工设施。
本指南中特指透水砖铺装、透水水泥混凝土铺装和透水沥青铺装。
2.0.9 滞蓄设施retention facilities通过滞留、沉淀等方式达到消减雨水量目的的设施，本指南特指透水道路的附属设施，包括下沉式绿地、雨水花园、雨水调蓄池、湿塘、旱溪等。
2.0.10 净化设施water quality facilities通过过滤、吸附等方式净化雨水的设施。
本指南中特指透水道路附属设施，包括生态树池、环保型雨水口等。
2.0.11 排放设施discharge facilities排放雨水的设施。
本指南中特指路缘石开口和溢流式雨水口。
3 一般规定3.0.1 海绵城市设施应建立相应的维护制度，按照《天津市海绵城市道路养护维修管理办法》明确维护责任单位和设施范围。
3.0.2 海绵城市透水道路设施维护责任单位应配备相应的维护人员，组织实施巡视、维护工作。
3.0.3 海绵城市透水道路设施维护责任单位应结合设计要求、竣工材料、运行状况等制定海绵城市设施维护计划。
3.0.4 海绵城市透水道路设施维护责任单位应建立技术档案，包括设施设计资料、施工及验收记录、维护人员档案及培训记录、巡视及维护记录。
3.0.5 涉及人身安全的海绵城市透水道路设施的缺损必须采取应急措施，及时修复。
3.0.6 海绵城市透水道路设施应进行日常巡视和特殊巡视。
3.0.7 暴雨、冰雹等特殊天气预警发布后应根据各项设施的要求进行特殊巡视。
3.0.8 海绵城市设施应进行常规维护和巡视中发现问题后的针对性维护。
3.0.9 禁止向海绵城市透水道路设施内倾倒生活废水或垃圾等污染物。
4 巡视检查4.1透水砖路面巡视要点4.1.1 巡视频次透水砖路面常规巡视频次不低于每3天1次，特殊天气前后24h内各巡视一次。
4.1.2 巡视项目各相关管理单位可按照表4-1对透水砖路面进行巡视。
表4-1透水砖路面巡视项目4.1.3 巡视记录透水砖路面巡视应按照巡视频次要求做好记录，应包含时间、时间间隔、地点、规模、巡视项目情况等关键信息，并做好档案管理。
4.2 透水混凝土路面巡视要点4.2.1 巡视频次透水混凝土路面常规巡视频次不低于每3天1次，特殊天气前后24h内各巡视一次。
4.2.2 巡视项目各相关管理单位可按照表4-2对透水混凝土路面进行巡视。
表4-2透水混凝土路面巡视项目4.2.3 巡视记录透水混凝土路面巡视应按照巡视频次要求做好记录，应包含时间、时间间隔、地点、规模、巡视项目情况等关键信息，并做好档案管理。
4.3 透水道路附属设施巡视要点4.3.1 巡视频次各设施管理单位应对其负责养管设施进行日常巡视，巡视频次不低于每月一次。
4.3.2 巡视项目透水道路附属设施巡视应由其职责对应的相关单位进行巡视，应包括表4-3中的内容：表4-3透水道路附属设施巡视项目4.3.3 巡视记录透水道路附属设施巡视应按照巡视频次要求做好记录，包含时间、时间间隔、地点、附属设施名称、巡视项目情况等关键信息，并做好档案管理。
5 透水砖养护5.1 预防性日常养护5.1.1透水砖日常养护应满足常规道路维护要求。
5.1.2施工前应结合路面的使用情况及承受荷载不同，根据透水砖的适用范围，确定面层的混凝土厚度、孔隙率。
5.1.3 透水砖表面的缝隙应采用细砂填补，铺设完毕后应对面层进行稳固度和平整性检查，必要时进行调整修复。
5.1.4 透水砖敷设完成后，初期养护不应少于3天，期间不应扰动已铺装的透水砖，不宜用带有吸入功能的设备清扫，不应开放交通。
5.1.5初期养护期间，需进行多次扫缝，每次扫完后随即洒水，确保使砂能灌满缝隙，直到洒水后砂子不再下沉为止。
5.1.6在透水铺装及其汇水区不应堆放粘性物、砂土或其他可能造成堵塞的物质；当装有农药、汽油等危险物质运输经过透水铺装区域时，应采用密闭容器包装，避免洒落，以防污染地下水。
5.1.7透水砖敷设区域应定期安排专人巡视，巡视频率不应低于每3天1次。
5.1.8 日常巡查应由经过培训的专职道路管理人员或养护技术人员负责。
5.1.9 日常巡查宜以目测为主，并应做好相关记录。
5.1.10在巡查过程中，对发现设施明显损坏或影响人行安全的情况，应及时采取相应养护措施。
特殊情况可设专人看护，并应按本规范附录A填写巡视记录表。
5.1.11 日常巡查中发现下列情况之一时，巡查人员应立即设置警示防护标志并上报，在现场监视直至相关设施养管责任单位应急处置人员到场；1人行道出现大于100mm的错台；2井盖丢失；3人行道出现严重积水、结冰等严重影响道路正常使用的现象。
5.1.12 透水砖铺装遇特殊天气后应在24h内巡视检查透水砖是否出现砂土淤积、阻塞透水砖表面致使透水性能被影响的情况，并及时采取清扫、吸除等处理措施。
透水砖日常巡护标准及要求见表5-1表5-1 透水铺装日常巡视要求5.2 透水性能养护5.2.1 应定期对透水铺装道路进行巡检，检查透水铺装面层是否存在破损、裂缝、沉降等。
5.2.2 当路面出现积水时，应立即查明积水原因，由相关责任单位进行及时处置，如因透水铺装出水口堵塞造成积水，应立即疏通，确保排空时间小于24h。
5.2.3 由于孔隙堵塞造成透水能力下降时，可使用高压水或压缩空气冲洗、真空泵抽吸等方法清除堵塞物。
采用高压水冲洗时，水压不得过高，避免破坏透水面层。
5.2.4透水铺装堵塞严重，通过常规冲洗、出口清掏等手段仍然无法确保排空时间小于72h时，需更换面层或透水基层。
5.2.5 嵌草砖路面除按照以上维护要求执行外，应由其养护管理单位定期对嵌草砖内植草修剪及缺株补种。
5.2.6 根据巡视情况，应不少于每季度去除一次透水砖空隙中的土粒或细沙，可采用高压水流冲洗法、压缩空气冲洗法，也可采用真空吸附法。
5.2.7 根据透水砖透水性能情况，定期疏通穿孔管。
5.2.8 城市有关管理单位应及时扫除透水砖表层的积雪，防止冰冻层的形成。
5.3 砖体质量养护5.3.1 当透水砖面层出现破损时应及时修补或更换。
