十层框架剪力墙结构Ansys有限元大作业

有限元作业报告班级：学号：姓名：指导教师：日期：2014.8目录题目描述 (3)题目分析 (3)操作步骤 (4)1.定义工作文件名和工作标题..` (4)2. 定义单元类型和材料属性 (4)3.导入几何模型 (7)4.生成有限元网格 (8)5.施加约束和载荷 (9)结果显示 (10)结果分析 (13)题目描述：日常所用的凳子的简易建模与分析上板凳腿下牙条上牙条材料参数：弹性模量E=11GPa，泊松比v=0.33，密度ρ=450kg/m3题目分析：凳子由四根凳腿支撑，凳腿之间有牙条连接，凳子的上表面受到向下的应力。

对于板凳，其主要承受的力来自于板面所受到的压力。

日常生活中，其所受到的力不是很大，而且受力接近均匀，故在ansys分析过程中可以通过给予板面一定的压力来模拟人坐在上面时它所承受的力，以此来分析其所产生的应力应变，从而可以通过分析局部应力应变，来优化其结构，达到延长其使用寿命的目的，这也是本次利用ANSYS分析的缘由。

对于面上的模拟力，我们以成年人50kg的重量均匀分布在凳面上，根据事先测量好的板凳参数（单位mm)：上板尺寸为350×250×15,凳腿尺寸为40×30×400。

由以上参数确定板面所受压强为:()Pa50=10⨯g⨯/=取F=5500Pa÷mNKgmKF571425.035.0操作步骤：1.定义工作文件名和工作标题1）定义工作文件名。

菜单方式：执行Utility Menu-File→Change Jobname-youxianyuan，单击OK按钮。

命令行方式：/FILENAME2）定义工作标题。

菜单方式：执行Utility Menu-File→Change Tile-dengzi，单击OK 按钮。

命令行方式：/TITLE2.定义单元类型和材料属性1）定义单元类型(1)选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令，弹出如图所示[Element Types]对话框。

ansys有限元分析工程实例大作业————————————————————————————————作者：————————————————————————————————日期：辽宁工程技术大学有限元软件工程实例分析题目基于ANSYS钢桁架桥的静力分析专业班级建工研16-1班（结构工程）学号 471620445姓名日期 2017年4月15日基于ANSYS钢桁架桥的静力分析摘要：本文采用ANSYS分析程序，对下承式钢桁架桥进行了有限元建模;对桁架桥进行了静力分析，作出了桁架桥在静载下的结构变形图、位移云图、以及各个节点处的结构内力图（轴力图、弯矩图、剪切力图），找出了结构的危险截面。

关键词：ANSYS；钢桁架桥；静力分析；结构分析。

引言：随着现代交通运输的快速发展，桥梁兴建的规模在不断的扩大，尤其是现代铁路行业的快速发展更加促进了铁路桥梁的建设，一些新建的高速铁路桥梁可以达到四线甚至是六线，由于桥面和桥身的材料不同导致其受力情况变得复杂，这就需要桥梁需要有足够的承载力，足够的竖向侧向和扭转刚度，同时还应具有良好的稳定性以及较高的减震降噪性，因此对其应用计算机和求解软件快速进行力学分析了解其受力特性具有重要的意义。

1、工程简介某一下承式简支钢桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表1，材料属性见表2。

桥长32米，桥高5.5米，桥身由8段桁架组成，每个节段4米。

该桥梁可以通行卡车，若只考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2，和P3，其中P1=P3=5000N，P2=10000N,见图2,钢桥的形式见图1，其结构简图见图3。

图1钢桥的形式图2桥梁的简化平面模型（取桥梁的一半）图3刚桁架桥简图所用的桁架杆件有三种规格，见表1表1 钢桁架杆件规格杆件截面号形状规格顶梁及侧梁 1 工字形400X400X12X12桥身弦杆 2 工字形400X300X12X12底梁 3 工字形400X400X16X16所用的材料属性，见表2表2 材料属性参数钢材弹性模量EX泊松比PRXY 0.3密度DENS 78002 模型构建将下承式钢桁梁桥的各部分杆件，包括顶梁及侧梁，桥身弦杆，底梁均采用BEAM188单元，此空间梁单元可以考虑所模拟杆件的轴向变形; 定义了一套材料属性，各类杆件为钢材，其对应的参数如表2所示；根据表1中的杆件规格定义了三种梁单元截面，根据表1分别定义在相应的梁上；建模时直接建立节点和单元，在后续按照先建节点再建杆的次序一次建模。

基于ANSYS的钢筋混凝土结构试验有限元分析共3篇基于ANSYS的钢筋混凝土结构试验有限元分析1混凝土结构是我们生活和工作环境中不可或缺的部分。

为了保证结构的安全性和耐久性，需要进行大量的试验和分析。

钢筋混凝土结构试验有限元分析是其中一种方法，本文将介绍如何基于ANSYS进行试验有限元分析。

1、前期准备工作进行钢筋混凝土结构试验有限元分析前，需要进行一些前期准备工作。

首先要确定模型的尺寸和几何形状，包括梁的长度、宽度和高度，钢筋的数量和材料等信息。

其次是建立材料模型。

钢筋和混凝土的本构关系可以参考各种规范和文献，例如ACI318和EHE等。

最后是进行荷载和边界条件的设置。

这些参数可以根据试验的要求进行设定。

2、建立有限元模型通过ANSYS软件建立钢筋混凝土结构的有限元模型。

其中，混凝土部分采用可压缩性线性弹性模型；钢筋采用弹塑性模型，可以考虑材料的塑性性质。

首先，选择适当的元素类型，包括梁单元和实体单元。

对于梁单元，要选择适当的截面类型和断面参数。

对于实体单元，要确定网格的大小和形状。

然后，按照模型的几何形状和材料参数设置单元类型和属性。

最后，进行单元的划分和网格生成，调整边界条件，使其与试验条件保持一致。

3、分析和结果在模型准备就绪之后，进行分析和结果的处理。

首先，定义荷载和边界条件，可以模拟多种加载模式，例如单点荷载、均布荷载、自重等。

然后，进行静态分析或动态分析。

静态分析可以计算结构的变形、应力和应变等参数；动态分析可以模拟结构在地震、风等自然灾害下的响应。

最后，进行结果的处理和分析。

包括可视化、动画演示、应力云图、位移云图等，能够对计算结果进行全方位的检查和分析。

综上所述，基于ANSYS的钢筋混凝土结构试验有限元分析是一种非常有用的手段，可以帮助工程师更准确地评估结构的安全性和耐久性。

它具有良好的可靠性和可操作性，可在较短的时间内快速建立模型和分析结果。

基于ANSYS的钢筋混凝土结构试验有限元分析2钢筋混凝土结构是目前建筑工程最常用的一种结构形式，其优点在于承载能力强、耐久性好、施工方便等。

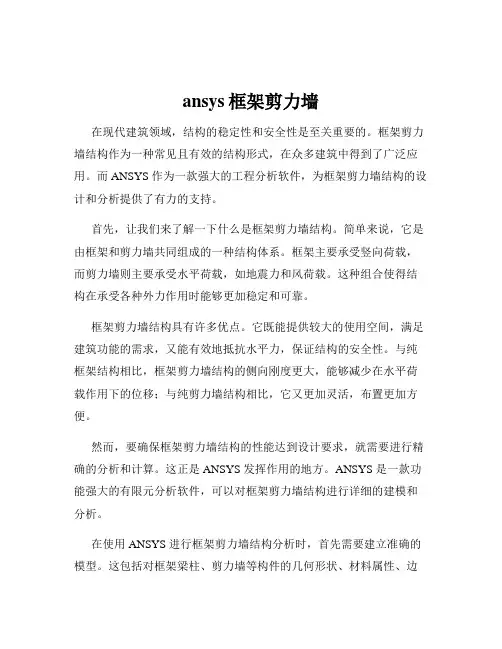

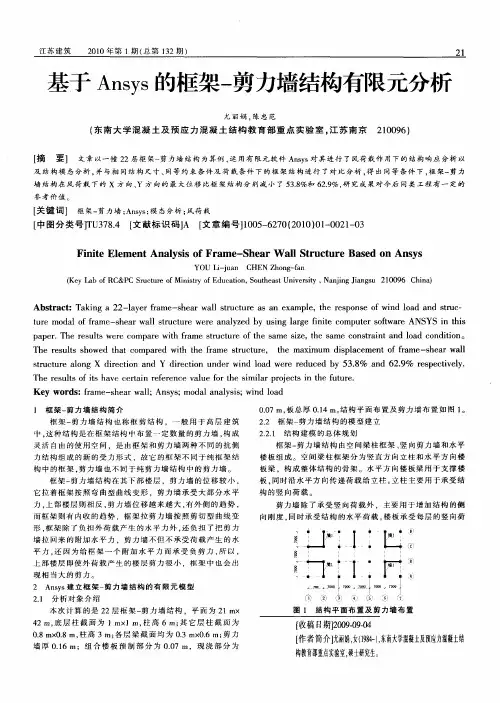

ansys框架剪力墙在现代建筑领域，结构的稳定性和安全性是至关重要的。

框架剪力墙结构作为一种常见且有效的结构形式，在众多建筑中得到了广泛应用。

而 ANSYS 作为一款强大的工程分析软件，为框架剪力墙结构的设计和分析提供了有力的支持。

首先，让我们来了解一下什么是框架剪力墙结构。

简单来说，它是由框架和剪力墙共同组成的一种结构体系。

框架主要承受竖向荷载，而剪力墙则主要承受水平荷载，如地震力和风荷载。

这种组合使得结构在承受各种外力作用时能够更加稳定和可靠。

框架剪力墙结构具有许多优点。

它既能提供较大的使用空间，满足建筑功能的需求，又能有效地抵抗水平力，保证结构的安全性。

与纯框架结构相比，框架剪力墙结构的侧向刚度更大，能够减少在水平荷载作用下的位移；与纯剪力墙结构相比，它又更加灵活，布置更加方便。

然而，要确保框架剪力墙结构的性能达到设计要求，就需要进行精确的分析和计算。

这正是 ANSYS 发挥作用的地方。

ANSYS 是一款功能强大的有限元分析软件，可以对框架剪力墙结构进行详细的建模和分析。

在使用 ANSYS 进行框架剪力墙结构分析时，首先需要建立准确的模型。

这包括对框架梁柱、剪力墙等构件的几何形状、材料属性、边界条件等进行定义。

模型的准确性直接影响到分析结果的可靠性。

例如，在定义材料属性时，需要输入混凝土和钢材的弹性模量、泊松比、屈服强度等参数。

接下来，就是施加荷载和边界条件。

对于框架剪力墙结构，通常需要考虑竖向的恒载、活载，以及水平方向的地震作用、风荷载等。

同时，还需要根据结构的实际支撑情况设置边界条件，如固定端、铰支端等。

在分析过程中，ANSYS 可以计算出结构的内力、位移、应力等重要参数。

通过对这些结果的分析，可以评估结构的强度、刚度和稳定性是否满足要求。

如果不满足，就需要对结构进行优化和改进。

例如，如果分析结果显示某些部位的应力过大，可能需要增加构件的截面尺寸或者加强配筋；如果位移超过了限值，可能需要增加剪力墙的数量或者调整其布置位置。

有 限 元 分 析 作 业作业名称 换热管的热分析姓 名学 号 3060612061班 级 06机电（3）班宁波理工学院题目：换热管的热分析:本题要确定的是一个换热器中带管板结构答对换热管的温度分布和应力分布。

单程换热器的其中一根换热管和与其相连的两端管板结构，壳程介质为热蒸汽，管程介质为液体操作介质，热换管材料为不锈钢，膨胀系数为616.5610-⨯℃1-，泊松比为0.3，弹性模量为51.7210MPa ⨯，热导率为15.1/(W m ⋅℃）；管板材料也为不锈钢，膨胀系数为617.7910-⨯℃1-，泊松比为0.3，弹性模量为51.7310MPa ⨯，热导率为15.1/(W m ⋅℃），壳程蒸汽温度为250℃，表面传热系数为23000/W m ℃，壳程压力为8.1MPa,管程液体温度200℃，表面传热系数为426/(W m ⋅℃）；管程压力为5.7MPa.换热管内径为0.01295m,外径0.01905m,管板厚度0.05m,换热管长度为0.5m,部分管板材料长和宽均为0.013m.换热管和管板结构如下图：1. 定义工作文件名和文件标题（1） 定义工作文件名:执行Utility Menu-File-Chang Jobname（2） 定义工作标题：执行Utility Menu-File-Change Tile（3） 关闭坐标符合现实：执行Utility Menu-PlotCtrls-WindowsCtrols-Window Options-Location of triad ,单击OK 按钮。

2. 定义材料属性和单元类型（1） 定义单元类型，执行Main Menu-Preprocessor-Element Type-Add 弹出Element Type 对话框，分别选择Theml solid和Brick 20node 90选项，单击OK按钮.如下图1-1所示：1-1（2）定义材料属性执行：Main menu-Preprocessor-Material Props-Material models,在Define material model behavior对话框中，双击Structual-Linear-Elastic-Isotropic,在弹出的对话框中，EX后输入1.73Ｅ１１,在PRXY后输入0.3，单击OK按钮，如下图1-2所示：1-2连续单击Thermal expansion-Secant coefficient-Isotropic,在弹出的对话框中，ALPX 后输入17.79E-6,单击OK按钮。

10层框架—剪力墙结构高层住宅楼设计内容简介本工程为五洲家园高层住宅楼设计。

此题目为真题，模拟设计，通过对此工程的设计，来完成具有建筑、结构、施工组织设计等内容的毕业设计任务。

本设计的建筑为十层，建筑面积为4934.84m2。

按7度抗震设防，采用现浇钢筋混凝土桩基础，主体结构为框架剪...<p >内容简介</p><p >本工程为五洲家园高层住宅楼设计。

此题目为真题，模拟设计，通过对此工程的设计，来完成具有建筑、结构、施工组织设计等内容的毕业设计任务。

本设计的建筑为十层，建筑面积为4934.84m2。

按7度抗震设防，采用现浇钢筋混凝土桩基础，主体结构为剪力墙，楼板及屋面现浇，室内地面为瓷砖地面，厕所为缸砖地面。

屋面防水层为PPC乙丙多层复合防水卷材，并设有保温层和隔气层。

内墙采用200厚陶粒空心砌块砌筑，普通摸灰; 外墙采用400厚陶粒空心砌块砌筑，装饰为贴瓷面砖。

内部设有两部楼梯和两部电梯，在楼梯间和电梯间布置剪力墙，为增加整体刚度，考虑在底部设置加强区。

屋面采用有组织排水。

结构形式采用-剪力墙结构，结构设计的计算部分以手算为主，并结合平面框架分析程序PKPM进行框架的计算。

并根据实际情况进行施工组织设计。

关键词：建筑外观、结构形式、施工组织设计</p><br /><p >文件组成及目录<p class='Lqv317'></p> </p><p ><p>摘要<br />Abstract<br />1 绪论&nbsp;1<br />1.1 框架—剪力墙结构的优点&nbsp;1<br />1.2 设计的目的、意义&nbsp;1<br />1.3 设计任务&nbsp;1<br />1.4 设计基本要求&nbsp;2<br />2 建筑设计&nbsp;2<br />2.1 总述&nbsp;2<br />2.2 平面设计&nbsp;2<br />2.3 剖面设计&nbsp;2<br />2.4 立面设计&nbsp;2<br />2.5 经济技术指标及建筑设计总说明&nbsp;2<br />3 结构设计&nbsp;3<br />3.1 工程概况&nbsp;3<br />3.2 结构布置及计算简图&nbsp;3<br />3.2.1 梁、板的截面尺寸&nbsp;3<br />3.2.2 柱截面尺寸&nbsp;3<br />3.2.3 剪力墙的布置&nbsp;4<br />3.2.4 计算简图&nbsp;4<br />3.3 重力荷载计算&nbsp;5<br/>3.3.1 屋面荷载&nbsp;5<br />3.3.2 楼面荷载&nbsp;5<br />3.3.3 梁、柱、墙、门、窗、楼梯重力荷载&nbsp;6<br />3.3.4重力荷载代表值&nbsp;8<br />3.4 剪力墙、框架、连梁刚度计算&nbsp;8<br />3.4.1 剪力墙刚度计算&nbsp;8<br />3.4.2 框架剪切刚度计算&nbsp;12<br />3.4.3 连梁的约束刚度&nbsp;14<br />3.4.4 框架-剪力墙结构刚度特征值的计算&nbsp;16<br />3.5 横向水平地震作用&nbsp;16<br />3.5.1 结构基本自振周期T&nbsp;16<br />3.5.2 水平地震作用&nbsp;16<br />3.6 水平荷载作用下框架-剪力墙结构内力与位移计算&nbsp;18 <p class='Lqv317'></p> <br />3.6.1 位移计算与验算&nbsp;18<br />3.6.2 总框架、总剪力墙的内力计算&nbsp;18<br />3.6.3 横向水平地震作用下构件的内力计算&nbsp;21<br />3.7 竖向荷载作用下框架—剪力墙结构内力计算&nbsp;26<br />3.7.1 计算单元及计算简图&nbsp;26<br />3.7.2 荷载计算&nbsp;29<br />3.7.3 内力计算&nbsp;32<br />3.8 作用效应组合&nbsp;36<br />3.8.1 结构抗震等级&nbsp;36<br />3.8.2 框架梁弯矩和剪力设计值&nbsp;36<br />3.8.3 框架柱弯矩、轴力及剪力设计值&nbsp;40<br />3.8.4 剪力墙弯矩、轴力及剪力设计值&nbsp;44<br />3.8.5 连梁弯矩及剪力设计值&nbsp;45<br />3.9 构件截面设计&nbsp;47<br />3.9.1框架梁&nbsp;47<br />3.9.2 框架柱&nbsp;48<br />3.9.2剪力墙&nbsp;51<br />3.9.4 连梁&nbsp;53<br />4设计概算&nbsp;55<br />5 施工组织设计&nbsp;68<br />5.1 工程概况&nbsp;68<br />5.1.1 建筑特点&nbsp;68<br />5.1.2 结构特点&nbsp;68<br />5.1.3 水文地质状况&nbsp;68<br />5.1.4 气候条件&nbsp;69<br />5.2 施工准备工作计划&nbsp;69<br />5.2.1 现场准备&nbsp;71<br />5.2.2 技术准备&nbsp;71<br />5.3 施工方案、施工方法、技术组织措施、文明施工和环保化施工&nbsp;72<br />5.3.1 测量定位&nbsp;72 <br />5.3.2 施工工艺流程&nbsp;72<br />5.3.3 钢筋工程&nbsp;72<br />5.3.4 模板工程&nbsp;74<br />5.3.5 混凝土工程&nbsp;75<br />5.3.6 砌筑工程&nbsp;76<br />5.3.7 屋面工程&nbsp;76<br />5.3.8 架子工程&nbsp;77<br />5.3.9 装饰工程&nbsp;78<br />5.3.10 门窗工程&nbsp;78<br />5.3.11 文明施工&nbsp;78<br />5.3.12 环境保护措施及方案&nbsp;79<br />5.4 季节性施工措施&nbsp;80<br />5.4.1 雨季施工的保证措施&nbsp;80<br />5.4.2 冬季施工安排及保证措施&nbsp;80<br />5.4.3 冬期施工分项工程施工措施&nbsp;81<br />5.5 质量保证和安全措施、以及环境污染防护等措施&nbsp;81<br />5.5.1 质量措施&nbsp;81<br />5.5.2 安全措施&nbsp;82<br />5.5.3 环境保护体系与措施&nbsp;84<br />5.5.4 成品保护措施&nbsp;84<br />5.6 降低成本措施&nbsp;85<br />5.6.1 材料管理&nbsp;85<br />5.6.2 机械管理&nbsp;85<br />5.6.3 资金管理&nbsp;86<br />5.6.4 技术措施&nbsp;86<br />5.7 施工总平面图&nbsp;86<br />5.7.1 主体施工平面图&nbsp;87<br />5.7.2 装修施工平面图&nbsp;88<br />6 结语&nbsp;89<br />参考文献<br />致谢<spanclass='Lqv317'></span> </p><p><br />建筑图：<br />建施01：南正立面.DWG<br />建施02：一层平面图.DWG<br />建施03：I-I剖面图.DWG`&nbsp;<br />建施04：标准层平面图.DWG<br />建施05：十层平面图.DWG<br />建施06：北正立面.DWG </p><p><br />结构图：<br />结施01：首层结构布置图.DWG<br />结施02：第六层结构布置图.DWG<br />结施03：一层板配筋图.DWG<br />结施04：六层板配筋图.DWG<br />结施05：0.000-2.800梁平法施工图.DWG<br />结施06：14.400-17.3000梁平法施工图.DWG<br />结施07：0.000-2.800柱平法施工图.DWG<br />结施08：14.400-17.300柱平法施工图.DWG<br />结施09：标准层剪力墙配筋图.DWG<br /> <p class='Lqv317'></p> </p><P></P><p>数码时代下我国新闻摄影发展中存在的问题(开题报告+毕业论文8500字)<br />摘要<br />当代社会，视觉文化己经在全球迅速兴起，技术上出现了数码技术。

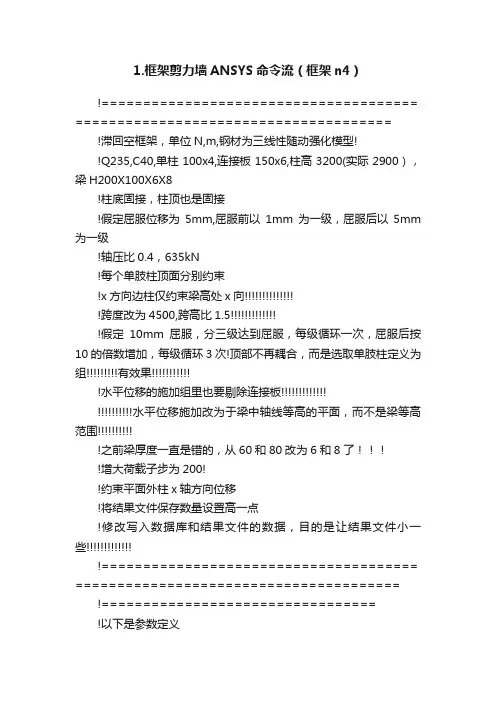

1.框架剪力墙ANSYS命令流（框架n4）!====================================== ====================================== !滞回空框架，单位N,m,钢材为三线性随动强化模型!!Q235,C40,单柱100x4,连接板150x6,柱高3200(实际2900），梁H200X100X6X8!柱底固接，柱顶也是固接!假定屈服位移为5mm,屈服前以1mm为一级，屈服后以5mm 为一级!轴压比0.4，635kN!每个单肢柱顶面分别约束!x方向边柱仅约束梁高处x向!跨度改为4500,跨高比1.5!假定10mm屈服，分三级达到屈服，每级循环一次，屈服后按10的倍数增加，每级循环3次!顶部不再耦合，而是选取单肢柱定义为组有效果!水平位移的施加组里也要剔除连接板水平位移施加改为于梁中轴线等高的平面，而不是梁等高范围!之前梁厚度一直是错的，从60和80改为6和8了!增大荷载子步为200!!约束平面外柱x轴方向位移!将结果文件保存数量设置高一点!修改写入数据库和结果文件的数据，目的是让结果文件小一些!====================================== ======================================= !=================================!以下是参数定义!=================================finish/clearfys=235e6!钢管Q235屈服强度，根据规范fu=400e6!抗拉强度，取的区间Es=206e9!根据规范fck=26.8e6!混凝土C40Ec=3.25e10!C40砼弹性模量，根据规范sc0=1.8*fck/Ec!砼的弹性比例应变fys1=235e6!连接板及靴板fu1=400e6Es1=206e9fys3=235e6!H型钢梁fu3=400e6Es3=206e9ls=0.1!柱子边长ts=0.004!柱壁厚h=3.2!柱高3.2米db=4.5新加参数，跨度dist=0.25!钢管中心距tsb=0.0042连接板的厚度，本来是4mm,为了和ts区分改为4.2mm dj=0.25!加劲肋间距dj=0.25!加劲肋间距bj=0.03!加劲肋宽度hj=0.20!最下一个加劲肋距离底板的距离lj=0.075!梁翼缘处上下侧txb=0.003!靴板的厚度tf=0.006!梁腹板厚度tw=0.008!梁翼缘厚度lg=0.20!梁高度lk=0.10!梁宽度sj=0.075!节点附近加劲肋间距，新加!将结果文件保存数量设置高一点/config,nres,2000/prep7et,1,shell181!钢管，定义单元1为shell181单元et,2,solid65!混凝土，定义单元2为solid65单元!实常数，注意材料，实常数和单元类型各自是有编号的,注意实常数不能有空设置这样numcmp,all或者nummrg,all会把空号压缩改变原先的设置r,1,ts!钢管壁厚r,2,tsb!连接板厚度r,3,txb!靴板厚度r,4,tf!梁腹板厚度6mmr,5,tw!梁翼缘厚度8mmr,6,!混凝土!以下是钢材的材料属性，本构关系的完整定义mptemp,1,0mp,ex,1,es!钢材的弹性模量mp,prxy,1,0.3!钢材的泊松比mp,dens,1,7850tb,kinh,1,1,3!定义第1种材料为多线性随动强化模型，1个温度点，3个数据点tbtemp,0tbpt,,fys/es,fys!采用三线性随动强化理论（fys1/es=2.13e-3)tbpt,,fys/es+20*(fu-fys)/es,fu!fys1/es+10*(fu1-fy1)/es=7.52e-3tbpt,,0.12,fu/xrange,0,0.12tbplot,kinh,1!显示钢管的非线性本够关系曲线!以下是混凝土的的材料属性，本构关系的完整定义mptemp,1,0!给材料定义温度表，温度为0，具体不明白？mp,ex,2,ec!材料号为2的材料，弹性模量为esmp,prxy,2,0.2!材料号为2的材料，泊松比为0.2mp,dens,2,2400!密度mp,mu,2,,0!不考虑摩擦，mu代表摩擦系数，这里取为0，有什么影响tb,kinh,2,1,20!采用多线性随动强化模型，材料号为2，有20个数据点。

10 层框架—剪力墙结构体系结构设计1 引言本工程是10层框架—剪力墙结构体系，设计此结构体系力求平面结构布置对称，剪力墙布置均匀落地。

在设计过程中，框架梁、柱和剪力墙的布置充分考虑了建筑物的使用功能和结构的合理性，既可以满足空间的灵活布置，同时考虑框架和剪力墙同时承受竖向荷载和侧向力的作用，可以满足抵抗水平和竖向荷载。

针对框架结构易于形成较大的自由灵活的空间，以满足不同建筑功能的要求，及剪力墙可提供很大的抗侧刚度，以减少结构在风荷载和侧向地震荷载作用下的侧向位移，有利于提高结构的抗震能力。

因此，框架—剪力墙结构具有很广泛的使用范围，在旅馆、办公楼等公共建筑中得到广泛的应用。

框架—剪力墙结构应用于高层建筑非常广泛，针对以上的毕业设计题目及框剪结构的特点，作为土木专业的我，选择了框剪结构目的是将四年所学的知识总结与应用于此框-剪结构设计，设计过程分为建筑部分与结构部分，每一大部分都根据规范来设计，同时灵活地根据实际情况来设计。

设计的收获是不但能将框架结构于剪力墙结构掌握好及两者之间的联系，同时为今后学习其他结构的知识打下了牢固的基础，为今后的工作必定有非常大的帮助。

1）、总平面设计拟建豪华公寓位于广州某地区，坐北朝南，主导风向为西南风。

拟建豪华公寓处主干道，交通方便；同时有其他几栋拟建公寓，形成建筑群；周围有一定的现代建筑物及商业区，考虑周围环境，与周围环境相协调，城市管网供水供电。

建成后的公寓将有完善的配套设施、运动场所以及一定的绿化面积，满足建筑各项技术。

2）、平面设计设计思路是从建筑功能上出发，从总体布局到局部的原则去把握整个设计。

建筑平面是表示建筑物在水平方向各部分组合关系以及各部分房间的具体设计。

a平面组合采用对称式组合，满足住宅的设计要求，形成一梯（两电梯）4户，公寓内部为套间式。

走廊的宽度采用1.2m。

防烟楼梯、电梯遵照《高层民用建筑设计防火规范》的要求，合用消防前室面积采用3.8*6 = 22.8m2>10m2,满足要求。

ANSYS结构有限元分析流程下面将介绍ANSYS结构有限元分析的流程，包括前处理、求解和后处理三个主要步骤。

1. 前处理（Preprocessing）:首先，需要将结构的几何形状导入到ANSYS中，并对其进行几何建模和网格划分。

几何建模可以使用ANSYS自带的几何建模工具，也可以导入CAD套件的几何模型。

然后，对结构进行网格划分，将其划分为有限元网格。

ANSYS提供了多种不同类型的有限元单元，可以根据具体情况选择合适的单元类型，并进行适当的划分。

在划分网格之后，还需要定义边界条件和加载条件。

边界条件包括约束和支撑条件，用于限制结构的自由度。

加载条件包括施加在结构上的载荷和其它外部作用，如压力、温度等。

这些边界条件和加载条件可以通过ANSYS界面设置或者通过命令的方式输入。

2. 求解（Solving）:在设置好边界条件和加载条件之后，可以进行求解。

ANSYS使用有限元法将结构离散成许多小的有限元素，并通过求解线性或非线性方程组来预测结构的响应。

求解过程中需要选择求解方法、步长等参数，并可以通过迭代求解来稳定计算过程。

在求解过程中，可以观察结构的应力、应变、变形、位移等结果，并进行后处理分析。

ANSYS提供的针对不同目的的分析工具，如静力学分析、动力学分析、热力学分析等，可以根据需要选择相应的分析类型。

3. 后处理（Postprocessing）:求解完成后，可以对计算结果进行后处理和分析。

ANSYS提供了多种后处理工具，用于可视化计算结果、绘制结构的应力、应变、变形等图形，并进行数据分析等。

可以根据需要导出计算结果，用于生成工程报告、论文等。

此外，在分析过程中还可以根据需要进行参数化分析、优化设计等。

参数化分析可以通过改变结构的几何形状、材料性质等参数，来研究这些参数对结构响应的影响。

优化设计可以根据指定的优化目标和约束条件，通过反复分析和优化，得到满足要求的最优结构。

总的来说，ANSYS结构有限元分析流程包括前处理、求解和后处理三个主要步骤。

ANSYS有限元教程经典20例ANSYS有限元分析软件是一种常用的工程仿真软件，被广泛应用于各个领域，包括机械工程、航空航天、建筑工程、汽车工程等。

在学习和使用ANSYS软件时，经典的有限元教程是必不可少的参考资料。

下面将介绍ANSYS有限元教程的经典20例。

1.梁的静力分析：通过建立一个简单的梁模型，了解如何在ANSYS软件中进行静力分析，包括加载、边界条件和求解结果。

2.杆件的稳定性分析：通过建立一个杆件模型，学习如何进行稳定性分析，包括杆件的屈曲载荷计算和临界挤压载荷的求解。

3.圆盘的热传导分析：掌握如何对圆盘进行热传导分析，了解温度场分布和热流量传递的计算方法。

4.圆环的热膨胀分析：学习如何对圆环进行热膨胀分析，包括热应变场的计算和应力分布的求解。

5.空气透镜的光学分析：了解如何对空气透镜进行光学分析，包括折射率的计算和光线传播路径的模拟。

6.齿轮的接触应力分析：学习如何对齿轮进行接触应力分析，包括齿轮接触区域的模拟和接触应力的计算。

7.悬臂梁的模态分析：了解如何对悬臂梁进行模态分析，包括固有频率的计算和振型的确定。

8.悬臂梁的谐响应分析：学习如何对悬臂梁进行谐响应分析，包括外加振动载荷的模拟和悬臂梁的振动响应的计算。

9.悬臂梁的动力响应分析：掌握如何对悬臂梁进行动力响应分析，包括外加冲击载荷的模拟和悬臂梁的冲击响应的计算。

10.矩形板的模态分析：了解如何对矩形板进行模态分析，包括固有频率的计算和振型的确定。

11.矩形板的振动响应分析：学习如何对矩形板进行振动响应分析，包括外加振动载荷的模拟和矩形板的振动响应的计算。

12.矩形板的冲击响应分析：掌握如何对矩形板进行冲击响应分析，包括外加冲击载荷的模拟和矩形板的冲击响应的计算。

13.圆管的热传导分析：了解如何对圆管进行热传导分析，包括温度分布和热流量传递的计算。

14.圆管的热对流分析：学习如何对圆管进行热对流分析，包括对流换热系数的计算和热流量传递的模拟。

问题描述如图所示，为一个轴承座。

弹性模量为30e6，泊松比0.35.轴承孔圆周上受到1000ＭＰa恒定的推力载荷，在轴承孔的下半部分受到5000ＭＰa的径向压力载荷的情况。

更改文件名（1）更改文件名：File>Change Jobname…(2) 输入文件名：输入"zhouchengzuo"，选中New log and error Files，点击OK定义单元属性定义单元类型1为10节点的SOLID92.选择Main Menu>Preprocessor> Element Type>Add/Edit/Delete单击Add按钮选择Structural-Solid,并在相应的列表中选择Tet10Node92,如图所示，单击OK键，单击Close按钮。

定义材料属性。

选择Main Menu>Preprocessor>Material Model命令，在材料属性窗口中分别双击Structure、Linear、Elastic，在EX文本框中输入30e6，在PEXY文本框中输入0.35，如图所示，单击OK按钮。

创建模型创建基座模型。

选择MainMenu>Preprocessor>Modeling>Create>Block>By Dimensions命令，弹出Create Block by Dimensions 对话框，输入X1=0,X2=5,Y1=0,Y2=1.5,Z1=0,Z2=4.5。

如图所示：单击OK按钮，生成如图所示的模型平移并旋转工作平面。

选择Utility Menu>WorkPlane>Offset WP by Increments命令，单击Apply按钮，在XY,YZ,ZX,Angles处输入0，－90，0，如图所示。

单击OK按钮，生成如图所示的工作平面。

创建圆柱体。

选择菜单MainMenu>Preprocessor>Modeling>Create>Cylinder> Solid Cylinder对话框，在Radius文本框中输入0.5，在Depth文本框中输入－2，如图所示：单击OK按钮，生成如图所示的模型。

有限元分析作业作业名称扳手静态受力分析姓名学号宁波理工学院班级题目：扳手静态受力分析:扳手的材料参数为：弹性模量E=210GPa,泊松比u=0.3：此模型在左侧内六角施加固定位移约束，在右侧表面竖直方向上施加648 N的集中力。

10模型如下图：1-11.定义工作文件名和文件标题（1）定义工作文件名:执行File-Chang Jobname-3090601048（2）定义工作标题：执行File-Change Tile-3090601048（3）更改工作文件储存路径：执行File-Chang Directory-E:\ANSYS2.定义分析类型、单元类型及材料属性（1）定义分析类型，执行Main Menu-Preferences,如下图所示：2-1（2）定义单元类型，执行Main Menu-Preprocessor-Element Type-Add 弹出Element Type 对话框.如下图所示：2-2（3）定义材料属性执行Main menu-Preprocessor-Material Props-Material models,在Define material model behavior对话框中，双击Structual-Linear-Elastic-Isotropic.如下图所示：2-33.导入几何模型将模型导入到ANSYS，执行File-Import—PRAR…—浏览上述模型，如下图所示：3-13-24. 网格划分执行Main Menu-Preprocessor-meshing-Mesh Tool命令，考虑到零件的复杂性，采用智能网格划分，精度为1，其他选项为默认，如下图所示：4-14-25. 加载以及求解（1）添加位置约束执行Solution-apply-structural-displacement-on areas（对六角内表面进行约束），如下图所示：5-15-2（2）添加载荷，执行Solution-apply-structural-force-on keypoints，如下图所示：5-35-4（3）求解执行Main menu-Solution-Solve-Current LS,求解。

工程软件应用及设计实习报告学院：理学院专业班级：力学1101班姓名：杨强学号：1101010121指导老师：罗生虎实习时间：2015.1.9-1.15一．实习目的：1.熟悉工程软件在实际应用中具体的操作流程与方法，同时结合所学知识对理论内容进行实际性的操作。

2.培养我们动手实践能力，将理论知识同实际相结合的能力，提高大家的综合能力，便于以后就业及实际应用。

3.工程软件的应用是对课本所学知识的拓展与延伸，对我们专业课的学习有很大的提高，也是对我们进一步的拔高与锻炼。

二．实习内容（一）用ANSYS软件进行输气管道的有限元建模与分析计算分析模型如图1所示承受内压：1.0e8 PaR1=0.3R2=0.5管道材料参数：弹性模量E=200Gpa；泊松比v=0.26。

图1受均匀内压的输气管道计算分析模型（截面图）题目分析：由于管道沿长度方向的尺寸远远大于管道的直径，在计算过程中忽略管道的断面效应，认为在其方向上无应变产生。

然后根据结构的对称性，只要分析其中1/4即可。

此外，需注意分析过程中的单位统一。

操作步骤1.定义工作文件名和工作标题1.定义工作文件名。

执行Utility Menu-File→Chang Jobname-3070611062，单击OK按钮。

2.定义工作标题。

执行Utility Menu-File→Change Tile-chentengfei3070611062，单击OK按钮。

3.更改目录。

执行Utility Menu-File→change the working directory –D/chen2.定义单元类型和材料属性1.设置计算类型ANSYS Main Menu: Preferences →select Structural →OK2.选择单元类型。

执行ANSYS Main Menu→Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 8node 82 →applyAdd/Edit/Delete →Add →select Solid Brick 8node 185 →OKOptions…→select K3: Plane strain →OK→Close如图2所示，选择OK接受单元类型并关闭对话框。
