压力容器的安全附件课件

  • 格式：ppt
  • 大小：1.07 MB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

压力容器安全附件PPT课件

压力容器安全附件PPT课件


.
31
压力容器安全阀的安装要求（P302）
• 1、安全阀要铅直安装，并应装设在压力容器液面 以上的气相空间，或与连接在压力容器气相空间 上的管道相连接。
• 2、压力容器与安全阀之间的连接管和管件的通孔， 其截面积不得小于安全阀的进口面积；封闭式安 全阀应装设排放管，排放管应有足够流通截面积。
• 3、压力容器一个连接口上装设数个安全阀时，则 该连接口入口的面积应至少等于数个安全阀的进 口面积总和。
1－保护罩；2－调整螺杆；3－阀杆；4－弹簧；5－阀盖；
6－导向套；7－阀瓣；8－衬套；9－调节环；10－阀体
.
20
全启式安全阀
• 2、全启式安 全阀—全启 式安全阀的 开启高度 h≥1/4d。
弹簧封闭全启式安全阀
弹簧封闭带扳
手全启式安全阀
1－保护罩；2－调整螺杆；3－阀杆；4－弹簧；
5－阀盖；6－导向套；
• 紧急切断阀（P315）
.
37
普通正拱型爆破片
.
38
反拱型爆破片
.
39
爆破片
.
40
压力表
• 压力表又称为压力计，是用于测量容器内工 作介质压力的一种仪表。
• 压力表的种类很多。 • 压力容器广泛使用的是单弹簧管式压力表。 • 单弹簧管式压力表的主要受压元件是一根横
断面呈椭圆形或扁平形的中空弹簧弯管。一 般用无缝黄铜管制成。
压力容器安全附件
广州市特种承压设备检测研究院 培训中心
.
1
安全附件在压力容器上的重要性
前言
大量事故表明，安全装置不全或失灵未校验是造 成压力容器爆炸的主要原因之一；还有的安全阀 安装错误，起不到安全阀泄压作用；又如，快开 门压力容器（如蒸汽消毒器（柜）、硫化罐、蒸 压釜等）由于有的未安装联锁装置，结果多次发 生爆炸事故。如采用联锁装置就能确保气未放清， 门打不开；门不锁紧，气不可能进入，这样就可 避免由此造成的爆炸事故。按规定应严禁使用这 种无安全联锁装置的压力容器。
压力容器的安全附件

压力容器的安全附件


7 新安全阀在安装之前，应根据使用情况进行 调试后，才准安装使用。 8 安全阀一般每年至少校验一次，拆卸进行校 验确有困难的应采用现场校验（在线校验）。
9 安全阀有下列情况之一时，应停止使用并更换：
（1）安全阀的阀芯和阀座密封不严且无法修复；
（2）安全阀的阀芯与阀座粘死或弹簧严重腐 蚀、生锈。
（3）安全阀造型错误。
5 杠杆式安全阀应有防止重锤自由移动的装置和限 制杠杆越出的导架；弹簧式安全阀应备有防止随便 调整螺钉的铅封装置。
6 安全阀的安装应符合几点要求：
（1）安全阀应垂直安装，并应安装在压力容器的液面以上气相 空间部分；或装设在与压力容器气相空间相连接的管道上。 （2）压力容器与安全阀的连接管和管件的通孔，其截面积 不得小于安全阀的进口截面积，其接管应尽量短而直。 （3）压力容器一个连接口上装设两个或两个以上的安全阀时，则 该连接口入口的截面积应至少等于这些截面积的进口截面积总和。 （4） 安全阀装设位置应便于检查和维修。
三 对安全阀的要求
1 安全阀应选用经省级以上（含省级）安全监察 机构批准的企业的合格产品。 2 安全阀的选用必须符合压力容器的设计需要。 3 对易燃介质或毒性程度为极度、高度危害介质 的压力容器，应在安全阀的排出口设置导管，将排 放介质引至安全地点，并进行妥善处理，不得直接 派入大气。 4 移动式压力容器安全阀的开启压力应为罐体设计 压力的1.05-1.10倍，回座压力不低于开启压力 0.8倍。
第三章 安全附件
压力容器的主要安全附件有：安全阀、爆破片、 压力表、液位计、温度计、紧急切断装置和快开 门式压力容器的安全联锁装置。
第一节 安全阀
一 安全阀的类型 （一）按加载机构分类： 1 重锤式安全阀 2 弹簧式安全阀 弹 簧 式 安 全 阀
常见压力容器安全附件(课件)

常见压力容器安全附件(课件)

常见压力容器安全附件（课件）2.6压力容器基础知识（六）2.6.1常见压力容器安全附件介绍直接连接在压力容器上的安全阀、爆破片装置、易熔塞、紧急切断装置、安全联锁装置、压力表、液位计、测温仪表等；重点讲解安全阀的相关技术、管理要求。

1.常用安全附件、仪表及基本功能应当区分：集散控制系统（DCS）中的用于远程调节和自动控制装置，如：PIC：压力显示控制器pressure indictor controllerTIC：温度显示控制器temperature indicator controllerLIC：液位显示控制器level indicator controllerPHA：压力高报警pressure high alarmPHH：压力高联锁pressure high interlockLHA; LLA：液位高（低）报警level high （low）alarmLHH; LLL：液位高（低）联锁level high （low）interlock2.安全阀安全阀分类：①按阀瓣加载型式：重锤式、杠杆重锤式、弹簧式安全阀；②按作用原理：直接作用式安全阀（介质作用力）、非直接作用式安全阀（先导式、带动力辅助装置安全阀）；③按开启高度分类：微启式、全启式和中启式安全阀。

弹簧式安全阀外置式安全阀常用于固定式压力容器内置式安全阀（常用于罐车）安全阀相关标准规范管理TSG ZF001-2006《安全阀安全技术监察规程》TSG 21-2016 《固定式压力容器安全技术监察规程》TSG R0004-2009《固定式压力容器安全技术监察规程》TSG R7001-2013《压力容器定期检验规则》GB150.1-2011《压力容器》附录B产品GB/T12241-2005《安全阀一般要求》GB/T12242-2005《压力释放装置性能试验规范》GB/T12243-2005《弹簧直接载荷式安全阀》HG/T20570.2-1995《安全阀的设置和选用》安全阀的几个概念整定压力（开启压力）：安全阀在运行条件下开始开启的预定压力，是在阀门进口处测量的表压力。

锅炉、压力容器安全附件培训教案ppt课件

锅炉、压力容器安全附件培训教案ppt课件


先导式平安阀
非直接作用式
当管道介质压力异常，到达或超过整定压力 时， 主阀瓣在下方介质压力的强力作用下瞬时开 启，将介质从主阀的出口迅速大量排出，使管道 中的介质压力恢复到正常的工作压力。
当管道介质压力降到系统设定的整定压力约 90%时，导阀上阀瓣关闭，管道介质又通过导阀 进入主阀瓣上方的气室。在压力差的作用下主阀 关闭，保证了系统的正常工作。
艺特性，需要装设一些平安装置和测试、控制仪表来 监控，以保证压力容器的使用平安和消费工艺的正常 进展。压力容器常用的平安装置有：
1、压力容器平安附件有：平安阀、爆破片、压力 表、液位计和测温仪表等。是保证平安的重要附件。
2、快开门式压容器上装设的“平安联锁装置〞具 有压力容器“有压〞、“零压〞指示及“超压〞声光 报警提醒操作人员采取相应措施的功能 .
〔4〕脉冲式平安阀：:其构造复杂，一般只在大 型电站锅炉上使用。
按加载机构分
1、重锤杠杆式平安阀
重锤杠杆式平安阀主要由阀体、阀芯、阀座、阀杆、 重锤、重锤固定螺栓等组成，有单杠杆和双杠杆之分。
重锤杠杆式平安阀工作原理： 通过杠杆和阀杆将重锤的重力作用于阀芯，以平衡
气体压力作用在阀芯上的力矩。当重锤的力矩小于气体 压力的力矩时，阀芯被顶起分开阀座，平安阀开启排气 泄压；当重锤的力矩大于气体力矩时，阀芯被紧压在阀 座上，平安阀关闭。重锤的位置是可动的，可根据容器 工作压力的大小来挪动重锤在杠杆上的位置，以调整安 全阀的开启压力。
全启式平安阀
按阀瓣开启高度分
弹簧封闭全启式安全阀 弹簧封闭带扳手全启式安全阀
1－保护罩；2－调整螺杆；3－阀杆；4－弹簧；5－阀盖； 6－导向套；7－阀瓣；8－反冲盘；9－调节环； 10－阀体； 11－阀座
安全附件PPT课件

安全附件PPT课件

设置在出口侧，可以使爆破片免受气体压力与温度的长期作用而产 生疲劳，爆破片可用于防止安全阀泄漏。这种结构同样要求及时将安全 阀与爆破片之间的气体排出，否则安全阀即失去作用。
第8页/共99页
四、设置要求
1.设置原则
• 凡《压力容器安全技术监察规程》适用范围内的 压力容器，均应装设安全泄放装置。压力源来自 压力容器外部，容器在整个运行过程中不会产生 压力源且外部压力源系统上已有可靠的压力控制 装置时，泄放装置可以不直接装于压力容器上。
第15页/共99页
二、开启压力与回座压力
• 开启压力：一般来说，安全阀起跳（开启动作）时容器的内压即为安全阀的开启 压力，但它并不是安全阀开始泄放（泄漏）时的压力；
• 回座ห้องสมุดไป่ตู้力：安全阀的回座压力时泄放动作完成后阀瓣由起跳状态复位时的压力。 它也不是泄放彻底完成后，安全阀无气泄出时的压力。
第16页/共99页

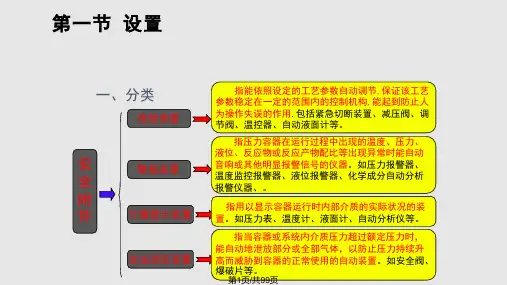

第一节 设置
一、分类
连锁装置
安
警报装置
全
附
件
计量显示装置
安全泄压装置
指能依照设定的工艺参数自动调节,保证该工艺 参数稳定在一定的范围内的控制机构,能起到防止人 为操作失误的作用.包括紧急切断装置、减压阀、调 节阀、温控器、自动液面计等。
指压力容器在运行过程中出现的温度、压力、 液位、反应物或反应产物配比等出现异常时能自动 音响或其他明显报警信号的仪器。如压力报警器、 温度监控报警器、液位报警器、化学成分自动分析 报警仪器、。
• 压力容器的安全阀不能可靠工作时，应装设爆破 片装置，或采用爆破片装置与安全阀装置组合结 构。
• 压力容器最高工作压力低于压力源压力时，在通 向压力容器进口管道上必须装设减压阀或调节阀。 在减压阀或调节阀的低压侧，必须装设安全阀和
压力容器培训课件4--压力容器安全附件

压力容器培训课件4--压力容器安全附件


压力容器安全附件
3.泄漏的预防：
防止泄漏必须根据泄漏类型、泄漏物质状态、泄 漏压力、泄漏时间等选择适当的方法。
在运转、维护时采取操作检查等预防措施，包括 制止突然泄漏的应急措施。
压力容器安全附件
什么是压力容器的安全附件？
是指为了使压力容器能够安全运行而装设在设备上的一
种附属机构，称作安全附件。
用于压力容器的安全附件：安全阀、爆破片、紧急泄放 装臵、液位计、压力表、单向阀、限流阀、温度计、喷淋冷 却装臵、紧急切断装臵、静电消除装臵、防雷击装臵等等。
的最大气量，或容器内部的工作介质发生化学反应，在单位
时间内所能产生的最大气量。
安全泄压装臵的作用是防止压力容器超压！
压力容器安全附件
（1）、安全阀
压力容器安全附件


定义 安全阀是一种自动阀门，它不借助任何外力，而是利用介 质本身的力来排出额定数量的流体，以防止系统内压力超 过预定的安全值。当压力恢复正常后，阀门再行关闭并阻 止介质继续流出。 常用术语 开启压力：安全阀阀瓣在运行条件下开始升起的进口压力。 铅封：由指定的专业人员用专用工具把安全阀的阀帽锁住， 不经允许均不能启封的完整活动。
这类事故多发生在气瓶之类的小型容器上！
压力容器安全附件
3.容器内燃烧爆炸生成高温高压气体有两种情况： a、容器内混合气体爆炸 原因：可燃气体中混入助燃气体，当混合气体中可燃气 体的浓度在一定的爆炸范围内时，往往在查不清点火源的情 况下，燃烧生成气体，压力急剧上升。 b、容器内发生燃烧反应 在容器内发 原因：固体或液体可燃物及助燃气体， 生的混合气体爆 在一定的条件下发生氧化反应，产生大量的 炸，引燃源可以 是静电火花、冲 燃烧热，是气体受热膨胀，压力急剧上升。 击、摩擦及绝热 容器内的可燃物一般是杂物或残留物， 压缩，也可能是 这些物质有时在稍高的温度下就会自燃。 自燃。
压力容器的安全附件 (爆破片、液位计、紧急切断装置)

压力容器的安全附件 (爆破片、液位计、紧急切断装置)


鄂尔多斯市瑞洁燃气有限责任公司
第五节爆破片装置
（三）爆破片装置型式
爆破片型式一般有以下几种： 1.平板型爆破片 平板型爆破片压力敏感元件成平板形，可分为平板普通型、平板开缝型、 平板带槽型、石墨型。平板型爆破片由塑性金属或石墨制成，前者动作时该 元件发生拉伸破裂，后者发生剪切或弯曲破裂。 2.正拱型爆破片 正拱型爆破片装置可分为正拱普通型、正拱开缝型、正拱带槽型。正拱普 通型爆破片压力敏感元件呈正拱型，由单层塑性金属材料制成，凹面向介质， 动作时该元件发生起拉伸破裂；正拱开缝型爆破片由两片曲率相同的正拱普 通型爆破片压力敏感元件组合而成，凹面向介质，正拱带槽型爆破片在拱面 上开槽，凹面向介质，正拱型爆破片动作时该元件发生拉伸破裂。
（五）对紧急切断装置的要求
（1）无产品制造许可证单位制造且无出厂合格证的紧急切断阀不得使用。
（2）每个紧急切断阀在出厂前必须进行耐压、密封、动作时间及过流闭止 等试验，并具有试验或检验报告。
（3）紧急切断装置要求动作灵活、性能可靠便于维修。 （4）易熔塞的易熔合金熔融温度应为70±5℃。
鄂尔多斯市瑞洁燃气有限责任公司
鄂尔多斯市瑞洁燃气有限责任公司
第六节液位计
鄂尔多斯市瑞洁燃气有限责任公司
第六节液位计
鄂尔多斯市瑞洁燃气有限责任公司
第六节液位计
量程迁移
无论是压力检测法还是差压法，均要求零液位与 检测仪表在同一水平高度，否则会产生附加静压 误差。
处理方法 对压力变送器进行零点调整，使在只受附加静压 力时输出为“零”。 量程迁移
（三）紧急切断阀的工作原理
手动式紧急切断阀工作原理 手动式紧急切断阀（图6-21）通常安装在罐体底部的液相和气相接管凸缘 处，通过软钢索与近程和远程操纵机构连接。 开始装卸时，利用近程操纵机构使软钢索牵动紧急切断阀杠杆，凸轮把阀 杆向上顶起后，先导阀首先开启。此时通过先导阀作用于主阀（过流阀）上 的大弹簧弹力消失，管内介质穿过阀杆与主阀座之间的间隙，流入阀腔并逐 渐汽化，充满主阀以下的低压腔和管路，当压力升至接近主阀上部压力时， 主阀下部的流体作用加上小弹簧压力向上推开主阀，紧急切断阀处于全启状 态。这时即可缓缓打开其后的截止阀，进行装卸作业。 介质装卸完毕后，再利用近程操纵机构，使杠杆在拉簧作用下带动凸轮离 开先导阀杆。由于大弹簧力大于小弹簧力，大弹簧将推动先导阀与主阀阀瓣 回到关闭状态，保持密封。如因管道破裂介质外泄而无法接近阀门操作时， 可远程操纵紧急切断阀上的阀杆，使阀门关闭。
压力容器安全附件全解63页PPT

压力容器安全附件全解63页PPT

压力容器安全附件全解
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

压力容器的安全附件.

压力容器的安全附件.

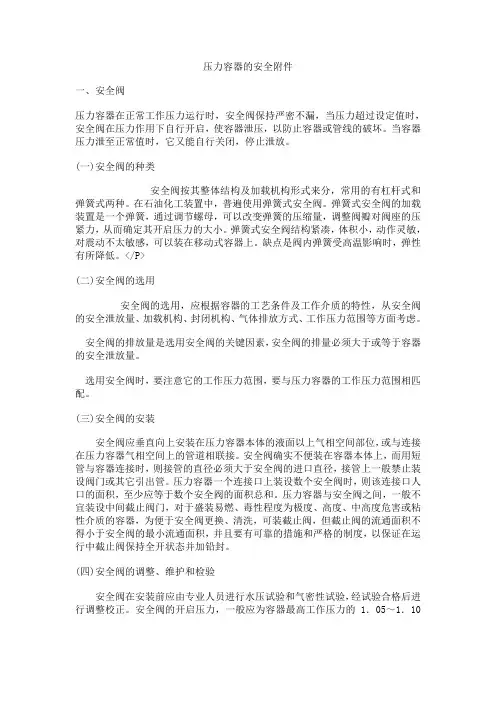

压力容器的安全附件一、安全阀压力容器在正常工作压力运行时，安全阀保持严密不漏，当压力超过设定值时，安全阀在压力作用下自行开启，使容器泄压，以防止容器或管线的破坏。

当容器压力泄至正常值时，它又能自行关闭，停止泄放。

(一)安全阀的种类安全阀按其整体结构及加载机构形式来分，常用的有杠杆式和弹簧式两种。

在石油化工装置中，普遍使用弹簧式安全阀。

弹簧式安全阀的加载装置是一个弹簧，通过调节螺母，可以改变弹簧的压缩量，调整阀瓣对阀座的压紧力，从而确定其开启压力的大小。

弹簧式安全阀结构紧凑，体积小，动作灵敏，对震动不太敏感，可以装在移动式容器上。

缺点是阀内弹簧受高温影响时，弹性有所降低。

</P>(二)安全阀的选用安全阀的选用，应根据容器的工艺条件及工作介质的特性，从安全阀的安全泄放量、加载机构、封闭机构、气体排放方式、工作压力范围等方面考虑。

安全阀的排放量是选用安全阀的关键因素，安全阀的排量必须大于或等于容器的安全泄放量。

选用安全阀时，要注意它的工作压力范围，要与压力容器的工作压力范围相匹配。

(三)安全阀的安装安全阀应垂直向上安装在压力容器本体的液面以上气相空间部位，或与连接在压力容器气相空间上的管道相联接。

安全阀确实不便装在容器本体上，而用短管与容器连接时，则接管的直径必须大于安全阀的进口直径，接管上一般禁止装设阀门或其它引出管。

压力容器一个连接口上装设数个安全阀时，则该连接口人口的面积，至少应等于数个安全阀的面积总和。

压力容器与安全阀之间，一般不宜装设中间截止阀门，对于盛装易燃、毒性程度为极度、高度、中高度危害或粘性介质的容器，为便于安全阀更换、清洗，可装截止阀，但截止阀的流通面积不得小于安全阀的最小流通面积，并且要有可靠的措施和严格的制度，以保证在运行中截止阀保持全开状态并加铅封。

(四)安全阀的调整、维护和检验安全阀在安装前应由专业人员进行水压试验和气密性试验，经试验合格后进行调整校正。

安全阀的开启压力，一般应为容器最高工作压力的1．05～1．10倍。

压力容器作业人员培训课件三安全附件

压力容器作业人员培训课件三安全附件


2、按阀瓣开启高度分： ①、全启式安全阀 如图3 如图3-3所示．安全阀开启时阀瓣开启高度 h≥d／4(d为流道最小直径) h≥d／4(d为流道最小直径)。阀瓣开启高度已经 使其帘面积( 使其帘面积(阀瓣升起时．在其密封面之间形成 的圆柱或圆锥形通道面积) 的圆柱或圆锥形通道面积)大于或等于流道面积 (阀进口端到密封面间流道的最小截面积)。为增 阀进口端到密封面间流道的最小截面积) 加阀瓣的开启高度，装设上、下调节圈。装在阀 瓣外面的上调节圈和阀座上的下调节圈在密封面 周围形成一个很窄的缝隙，当开启高度不大时， 气流两次冲击阀瓣，使它继续升高，开启高度增 大后，上调节圈又迫使气流方向转弯向下，反作 用力使阀瓣进一步开启。这种形式的安全阀灵敏 度较高。但调节圈位置很难调节适当。近年来制
阀宜用于高温场合下，特别是锅炉和高温容器上 ②弹簧式安全阀 弹簧式安全阀是利用弹簧被压缩的强力来平衡作用在 阀瓣上的力，共结构如图3 阀瓣上的力，共结构如图3-2所示．通过调整螺母来调 整安全阀的开启(整定) 整安全阀的开启(整定)压力。 弹簧式安全阀的特点是结构轻便紧凑、灵敏度比较高、 安置方位不受限制、对震动不敏感，但其所加的载荷会 随着阀的开启而发生变化，阀上的弹簧会由于长期受高 温的影响而弹力减低。宜用于移动设备和介质压力脉动 的固定式设备。
③安全阀的排放量 安全阀的排放量一般都标记在它的铭牌上，要 求排放量不小于容器的安全泄放量。该数据由阀 门制造单位通过设计计算与实际测试确定。 五、对安全阀的要求 1、使用的要求： (1)安全阀应选用经省级以上(含省级) (1)安全阀应选用经省级以上(含省级)安全监察 机构批准的企业的合格产品。 (2)安全阀的选用必须符合压力容器的设计需要. (2)安全阀的选用必须符合压力容器的设计需要. (3)对易爆介质或毒性程度为极度、高度或中度 危害介质的压力容器, 危害介质的压力容器,应在安全阀的排出口设导 管,将排放介质引至安全地点并进行妥善处理,不 将排放介质引至安全地点并进行妥善处理, 得直接排入大气。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器的安全附件
第一节安全附件的分类、通用要 求及装设要求
（一）安全附件的分类
压力容器安全附件按其功能大致可分为四种类型： （1）显示和显示控制类。 显示是指显示容器内介质的实际状况，如
各类温度计、液面计、压力表等。显示控制是指既起显示功能又能依照 设定的工艺参数自行调节，保证该工艺参数稳定在一定范围内的装置， 如电接点压力表、自动液面计等。
压力容器的安全附件
第二节超压泄放装置的类型及特 点
压力容器的安全附件
第二节超压泄放装置的类型及特 点 3.安全阀装置与爆破片装置的组合符合下列规定
当容器上单独采用爆破片时（图6-1），其泄放装置的动作压力应不 大于设计压力且该空间的超压限度应不大于设计压力的10%或20kpa中 的较大值。如安全阀与爆破片组合使用时，应符合下列规定： （1）安全阀装置与爆破片并联组合时，其中安全阀的动作压力不应大于
（2）超压泄放类。当容器或系统内介质的压力超过规定压力时，该装 置自动泄放部分或全部气体，如安全阀、爆破片、防爆帽、易容合金塞。
（3）紧急切断类。压力容器运行时，遇有紧急情况时起到紧急关闭阀 门，迅速切断气源，防止事故发生和扩大，如紧急切断阀和过流阀。
压力容器的安全附件
第一节安全附件的分类、通用要 求及装设要求
（2）安全阀、爆破片、紧急切断阀等需要型式试验的安全附件，应 当经过国家质检总局核准的型式试验机构进行型式试验并且取得形式 实验证明文件。
（3）安全附件的设计、制造应当符合相关安全技术规范的规定。
（4）安全附件出厂时应当随带产品质量证明，并在产品上装设牢固
的金属铭牌。
压力容器的安全附件
第一节安全附件的分类、通用要 求及装设要求
（4）安全联锁类。为了保证快开门式压力容器门的开启和关闭中的
安全，所设置的一种安全连锁装置。常见的安全联锁装置有安全插销 与连动阀联锁、机械式安全联锁、自动化仪表控制联锁、微机控制联 锁等。
（二）按《固定容规》规定，安全附件的通用要求 如下
（1）制造安全阀、爆破片装置的单位应当持有特种设备制造许可证。
压力容器的安全附件
第三节安全阀
（一）安全阀的分类
1.按工作原理分类 （1）直接载荷式安全阀。直接载荷式安全阀是一种仅靠直接的机械 加载装置，如重锤、杠杆加重锤或利用弹簧来克服由阀瓣下介质所产生 作用的安全阀。 ①杠杆加重锤式安全阀。（图6-5）结构简单，调整容易，受环境温度的 影响小，能用于较高的工作温度，缺点是笨重，受振动后易泄漏，不 能用于高压及移动式容器，很少采用。 ②弹簧式安全阀。（图6-6）结构紧凑，调整灵活，灵敏度高，安装位置 不受严格限制，压力容器中最常用的一种安全阀。我公司加气母站所 用安全阀均属于弹簧式安全阀。
（5）安全附件实行定期检验制度，安全附件的定期检验按照《压力 容器定期检验规则》与相应安全技术规范的规定进行。
（三）按《固定容规》规定，安全附件装设要求如 下
（1）属《固定容规》适用范围内的压力容器，应当根据设计要求装 设超压泄放装置，压力来源于压力容器外部，并且得到可靠控制时， 超压泄放装置可以不直接安装在压力容器上。
压力容器的安全附件
第二节超压泄放装置的类型及特
2.破裂型超压泄放装置
点
破裂型超压泄放装置指爆破片及防爆帽。爆破片常用于中低压容器、
液化气体罐车，防爆帽常用于高压气瓶。破裂型超压泄放装置的优点是
密封性能好、反应快、对气体内污物影响小，适用于工作介质粘性大、
腐蚀性强、有毒介质等容器及低温型汽车罐车上，缺点是会造成生产中
压力容器的安全 附件
（安全阀、压力表）
压力容器的安全附件
第一节安全附件的分类、通用要 求及装设要求
压力容器由于安全生产工艺控制的要求，需要装 设一些安全附件，以保证压力容器的安全使用和 生产工艺过程的正常进行。压力容器的安全附件 包括安全阀、爆破片装置、压力表、液面计、测 温仪表、紧急切断装置、安全连锁装置等，每个 容器操作人员必须熟练并正确使用这些安全附件。
第一节安全附件的分类、通用要 求及装设要求
（4）对易燃介质或毒性程度为极高、高度或中度危害介质的压力容 器，应在安全阀或爆破片的排出口装设导管，将排放介质引至安全地 点，并进行妥善处理，不得直接排入大气。
(注：医用氧舱、移动式压力容器的安全附件装设要求还应符合相关规程和标 准的要求）
压力容器的安全附件
第二节超压泄放装置的类型及特 点
（一）超压泄放装置的分类
超压泄放装置按照结构及泄压原理一般分为： （1）阀型超压泄放装置（安全阀） （2）破裂型超压泄放装置（爆破片、防爆帽） （3）熔化型超压泄放装置（易熔合金塞）
（二）超压泄放装置的特点
1.阀型超压泄放装置 阀型超压泄放装置即指常用的安全阀，优点是它通过介质排放，使 容器内的超高的压力降至规定的压力，节约原料或能源；缺点是密封性 能较差，会有轻微泄漏，由于惯性作用常有“滞后”现象，用于含固体颗 粒
设计压力，爆破片的动作压力不得超过1.04倍设计压力，且该空间的 超压限度应不大于设计压力的12%或30kpa中的较大值。 （2）当安全阀爆破片装置串联时，应符合下列规定。 ①泄放装置的动作压力不应大于压力容器的设计压力，且该空间的超压 限度不应大于设计压力10%或20kpa的较大值。 ②爆破片在动作时不允许产生碎片。
断和原料浪费。
熔化型超压泄放装置
熔化型超压泄放装置即常用的易熔合金塞，常用于气瓶瓶阀上，如溶
解乙炔瓶，车用压缩天然气瓶等。优点是密封性能好，但要求其动作温
度要准，且不与介质发生化学反应。
压力容器的安全附件
第二节超压泄放装置的类型及特 点
（三）超压泄放装置的组合使用
1.超压泄放装置一般的组合使用一般有以下俩种类型 （1）阀型和破裂型组合。 （2）阀型和熔化型组合。 2.安全阀与爆破片最常见的组合类型（固定式压力容器上规定采用的 安全阀和爆破片的组合型式）有以下三种： （1）安全阀与爆破片并联使用； （2）爆破片串联在安全阀的进口侧； （3）爆破片串联在安全阀的出口侧；
（2）压力容器工作压力低于压力源时，在通向压力容器进口的管道 上应当装设减压阀，如因介质条件减压阀无法保证可靠地工作时，可 用调节阀代替减压阀。在减压阀或调节阀的低压侧，应当装设安全阀 和压力表。
（3）采用爆破片装置与安全阀组合结构时，应当符合第二节的有关 规定，串联在组合结构中的爆压力破容片器的在安全动附作件 中不允许产生碎片。
