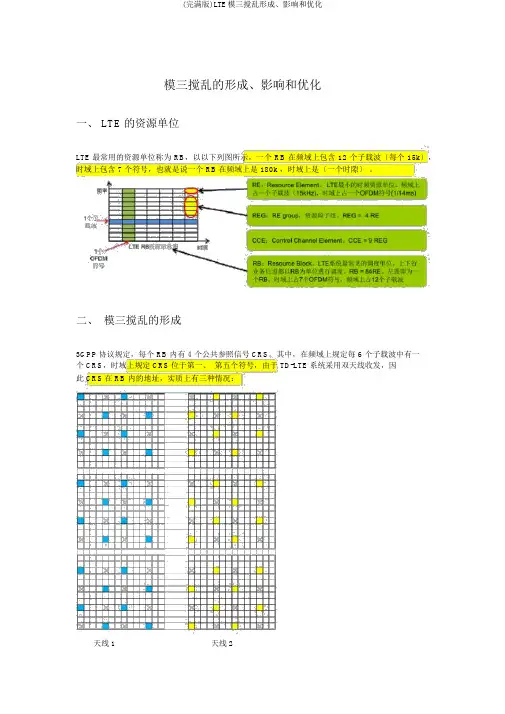

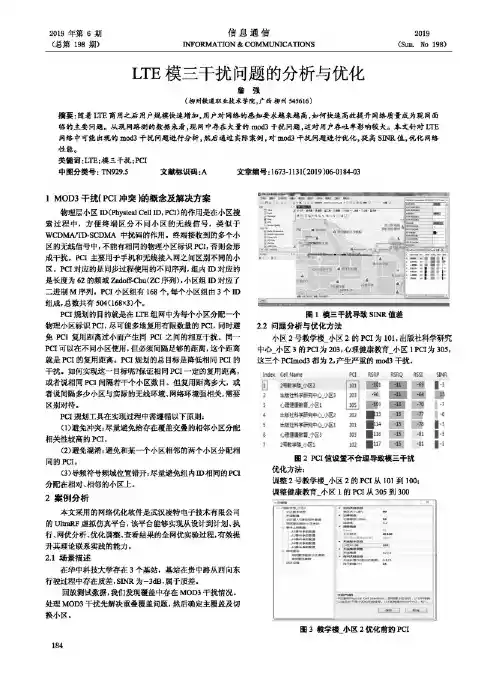

模三搅乱的形成、影响和优化一、 LTE的资源单位LTE最常用的资源单位称为 RB,以以下列图所示,一个 RB 在频域上包含 12 个子载波〔每个 15k〕,时域上包含 7 个符号,也就是说一个 RB在频域上是 180k ,时域上是〔一个时隙〕。
二、模三搅乱的形成3GPP协议规定,每个 RB 内有 4 个公共参照信号 CRS。
其中,在频域上规定每 6 个子载波中有一个 CRS,时域上规定 CRS位于第一、第五个符号,由于 TD-LTE系统采用双天线收发,因此 CRS在 RB 内的地址,实质上有三种情况:天线1天线2若是 CRS在 RB 内的地址同样,这就是我们所说的模三矛盾,也叫模三搅乱。
由于 CRS在 RB 内的地址只有三种可能,因此当同一地址出现 4 个及以上的小区的信号时,必然会发生模三矛盾,这就是模三矛盾不可以防范。
三、模三搅乱如何影响业务速率用户的速率,由系统分配给他的资源〔即 RB 的数量〕和信号调制的效率共同决定,因此在可分配的 RB 数量必然的情况下,信号调制效率决定了用户速率。
信号调制方式决定了单位资源内可以传输的数据,信号调制阶数越高,传输效率也越高,但其对传输路子的信号质量的要求也相应提升。
TD-LTE的信号调制方式分为三种,依照调制阶数从低到高依次为 QPSK、16QAM 和 64QAM 。
同时,在调制方式同样的情况下,码率越高,传输效率也越高,码率同样受信号质量的影响如上所述,调制的效率取决于信号的质量, TD-LTE用以表征信号质量的参数是 CQI,CQI共有 16 个值,其与调制效率的对应关系以下:CQI调制方式码率 x 1024效率0out of range1QPSK782QPSK1203QPSK1934QPSK3085QPSK4496QPSK602716QAM378816QAM490916QAM6161064QAM4661164QAM5671264QAM6661364QAM7721464QAM8731564QAM948CQI 由终端厂家依照终端测得的SINR自行对应,而SINR表征的是 CRS信号的质量,当模三矛盾时,由于两个小区的RS 信号时频同样〔同一时间,一致频率〕,以致主效劳小区RS信号的搅乱抬升, SINR 下降,也就造成了 CQI 下降,进而以致调制方式被降级,单位资源内的传输速率降低,因此用户的业务速率也就下降了。
实验报告册课程:《高频电子线路》专业:电子信息工程班级:二班姓名:学号:实验一高频小信号调谐放大器一、实验目的1、掌握小信号调谐放大器的基本工作原理;2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算;3、了解高频小信号放大器动态范围的测试方法;二、画出实验电路的直流和交流等效电路三、计算直流工作点,与实验实测结果比较四、整理实验数据,并画出幅频特性实验二集成选频放大器一、实验目的1、熟悉集成放大器的内部工作原理2、熟悉陶瓷滤波器的选频特性3、掌握自动增益控制电路(AGC)的基本工作原理二、计算集成选频放大器的增益三、计算集成选频放大器的通频带四、整理实验数据,并画出幅频特性实验三模拟乘法混频一、实验目的1、了解集成混频器的工作原理2、了解混频器中的寄生干扰二、整理实验数据,填写表格1和表格2V SP-P(mv)200 300 400 500 600V iP-P(mv)表1V LP-P(mv)200 300 400 500 600 700V iP-P(mv)表2三、绘制下列步骤所观测到的波形图,并作分析1、用试验箱信号源做本振信号,将频率f L=8.7MHZ(幅度V LP-P=300mv左右)的本振信号从J8处输入(本振输入处),在相乘混频器的输出端J9处观察输出中频信号波形。
2、将频率f s=4.19MH Z(V SP-P=300mv左右)的高频信号从相乘混频器的输入端J7输入,用示波器观察J9处中频信号波形的变化。
3、用示波器观察TH8和TH9处波形。
4、令高频信号发生器输出一个由1K音频信号调制的载波频率为4.2MH Z的调幅波,作为本实验的载波输入,外接信号源输出8.7MH Z 的本振信号,用示波器对比观察J9处和调制信号的波形。
四、在幅频坐标中绘出本振频率与载波频率和镜像干扰频率之间的关系,思考如何减小镜像干扰五、归纳并总结信号混频的过程实验四三点式正弦波振荡器一、实验目的1、掌握三点式正弦波振荡器电路的基本原理,起振条件,振荡电路设计及电路参数计算。
案例一模三干扰导致掉线
【现象描述】
大运会四FE3与龙岗黄阁FE2扇区PCI模三干扰
问题描述:
优化过程中由黄阁路南向北行,在RSRP较好的情况下,SINR非常差,且出现一次掉线,该路段收到大运会四FE3(PCI=77)、龙岗黄阁FE2(PCI=38)、大运会五FE2(PCI=2)小区信号,且PCI模三相等;
图1整改前SINR覆盖图
问题分析
车辆在黄阁路由南往北行驶,终端先占用大运会四FE3(PCI=77)切换至大运会五FE1(PCI=2)再切换到龙岗黄阁FE2(PCI=38),问题路段位于此三个扇区切换带区域, RSRP 良好,但SINR非常差,对PCI进行模三排查发现,此三扇区PCI模三相等,问题路段在三个扇区的切换带上,模三干扰严重,SINR甚至出现小于零,且有一次掉线的情况;
图2模三排查截图
解决方法
1. 将大运会四FE3(PCI=77)PCI调整为75,大运会四FE2(PCI=75)PCI调整为77;
优化结果
修改PCI后问题路段SINR改善明显,均大于15dB,且无掉线的情况;
优化后SINR截图。
干扰排查总结报告1. 引言本次干扰排查总结报告旨在对干扰问题进行分析和解决。
通过对问题的调查和排查,我们将总结出问题的根本原因,并提出相应的解决方案和建议。
2. 问题描述在业务运行过程中,我们遇到了一系列干扰问题。
具体问题如下:1.频繁断线:系统设备频繁与服务器断开连接,导致数据传输中断;2.性能下降:在高负载情况下,系统响应时间变长;3.网络抖动:网络延迟时而正常,时而增加。
以上问题严重影响了业务的正常运行,导致用户体验下降。
3. 问题排查过程为了解决以上问题,我们进行了如下排查过程:1.设备排查:我们首先对设备进行了排查,检查了网络线路、设备配置等方面的问题,并未发现异常;2.日志分析:我们对系统日志进行了详细分析,发现了一些异常日志,但无法确定其与干扰问题的直接关系;3.压力测试:为了模拟高负载情况,我们进行了压力测试,并观察系统的表现,发现在压力过大时系统性能下降显著。
通过以上排查过程,我们初步确定问题可能与系统负载过高有关。
4. 根本原因分析基于排查过程和分析结果,我们对干扰问题的根本原因进行了进一步分析:1.资源不足:系统在高负载情况下缺乏足够的资源处理请求,导致性能下降和连接断开;2.网络阻塞:网络拥堵导致网络传输延迟,进而导致网络抖动。
综合以上分析结果,可确定系统性能下降和连接断开的根本原因是系统资源不足和网络阻塞。
5. 解决方案与建议为了解决干扰问题,我们提出以下解决方案和建议:1.优化资源分配:通过增加系统的资源,如CPU、内存等,以提高系统的性能和稳定性,解决系统负载过高的问题;2.网络优化:对网络进行优化,增加网络带宽,减少网络拥堵,提升网络传输速度,解决网络抖动问题;3.监控和预警:建立系统的监控和预警机制,及时发现系统性能下降和连接断开等问题,并采取相应的措施进行处理;4.定期维护:定期对系统设备和网络进行维护,及时检查和修复问题,确保系统的正常运行。
6. 结论通过对干扰问题的分析和排查,我们确定了问题的根本原因并提出了相应的解决方案和建议。
PCI模3干扰浅析1.概述目前4G网络建设中主要采用FDD-LTE同频组网的方式进行组网建设,而同频组网系统的最大挑战是相邻小区之间的同频干扰问题,而同频干扰中PCI的模3干扰是最常见的一种干扰,这种干扰会导致在RSRP较好的情况下RSRQ及SINR值较差的情况,对用户的接入、切换及下载速率都会造成很大的影响。
通过DT测试可以发现模3干扰的区域,通过天馈调整、更改PCI、调整干扰小区功率等手段解决测试中发现的模3干扰。
本文从原理方面分析PCI模3干扰产生的原理。
2.PCI概念PCI全称Physical Cell Identifier,即物理小区标识,LTE中终端以此区分不同小区的无线信号。
PCI共有504个,从0至503编号。
PCI=PSS+SSS*3,其中PSS是主同步信号,共3个,分别为0、1、2,SSS是辅同步信号,共168组,从0至167编号。
LTE小区搜索流程通过检索主同步信号PSS和辅同步信号SSS来与小区取得时间和频率上的同步,得到物理小区标示并根据物理小区标示获得小区信号质量与小区其他信息的过程。
3.PCI模3干扰原理简介LTE各种重选、切换的系统消息中,邻区的信息均是以频点+PCI的格式下发、上报。
在LTE系统中RS(参考信号)用于下行物理信道解调及信道质量测量,终端测量计算频带内小区的RS平均功率RSRP,作为衡量小区覆盖电平强度标准,目前小区选择、小区重选、切换均是基于RSRP值进行。
无线网络衡量信道质量指标SINR通过RSRP与干扰电平的比值计算得到。
普通CP(保护循环前缀)情况下,下行2天线端口RS的位置图如下:(每一个小框代表一个RE,频域上15Khz,时域上是1个OFDM码长,即1/14ms)当天线端口数为1时,RS出现在每个RB的每个时隙的第0和第4个OFDM符号上,一个OFDM符号的12个子载波上出现两次RS,所以在频域上有6个位置可以选择。
当天线端口数为2时,RS在时间上的位置不变,但由于RS在两个天线端口上频域上不能重叠,且一个天线端口在发射RS时,另外一个天线端口什么信号都不能发射,这样在每个RB上RS在频域上只有3个位置可以选择。
模三干扰影响SINR问题案例
问题描述:
黄州大道存在模三干扰问题
在测试过程中在黄冈现业黄州大道由北向南行驶时,道路上主服务小区国税二分局_2 PCI为251,RSRP为-82dBm,SINR为-3,下行速率较低。
问题分析
LTE干扰问题
观察邻区禹王移动院内铁塔_2 PCI为335,两小区PCI除以3余数相等,与主服务小区之间出现模三干扰,从而影响到SINR此类主要是干扰问题影响了吞吐率,LTE系统在本小区内不存在同频干扰,干扰主要来自于使用相同频率的邻小区。
系统内的干扰主要是用户间干扰、PCI mod3干扰以及相邻小区交叉时隙等带来的干扰。
该处并没有外部干扰,而且在网络初期,用户间的干扰也很小,RSRP较弱,mod3干扰较少,所以该处重叠覆盖主要是模三干扰问题。
解决措施
本次先对相关基站的PCI调整,将禹王移动院内铁塔_2 PCI和禹王移动院内铁塔_1 PCI
对调,由335修改为334。
通过上述调整,测试结果如下:
可以看出调整后该路段SINR有明显提升,模三干扰问题的到解决。
流程图
后续建议
模三干扰问题是LTE网络优化中最常见的问题,初期建网时问题点较少,易于优化,但后期基站密集后,该问题比较常见,通过良好的RF优化可以解决这种现象。
第1篇一、实验目的1. 理解无线信号的基本传输原理和过程。
2. 掌握无线信号的调制与解调技术。
3. 分析无线信号传输过程中的影响因素。
4. 学习使用无线信号测试仪器进行实验操作。
5. 培养实验报告撰写能力。
二、实验原理无线信号传输是利用电磁波在空间传播,将信息从一个地点传输到另一个地点的过程。
实验主要涉及以下原理:1. 调制与解调:调制是将信息信号与载波信号进行叠加的过程,解调则是从叠加后的信号中提取出信息信号的过程。
2. 频率选择:根据无线信号的频率范围选择合适的频率,以减少干扰和提高传输效率。
3. 天线设计:天线是无线信号发射和接收的关键部件,其设计对信号传输性能有重要影响。
4. 信号衰减与反射:无线信号在传播过程中会因距离、障碍物等因素发生衰减和反射,影响信号强度和稳定性。
三、实验仪器与设备1. 无线信号发射器2. 无线信号接收器3. 无线信号测试仪器(如频谱分析仪、功率计等)4. 计算机及实验软件5. 天线(发射天线和接收天线)四、实验步骤1. 实验准备:熟悉实验仪器与设备的使用方法,了解实验原理和步骤。
2. 搭建实验平台:将发射器和接收器连接好,确保信号传输通道畅通。
3. 信号发射:调整发射器参数,如频率、功率等,使信号稳定发射。
4. 信号接收:调整接收器参数,如增益、带宽等,接收发射器发出的信号。
5. 信号测试:使用无线信号测试仪器对信号进行测试,如测量信号的功率、频率、带宽等参数。
6. 数据分析:分析实验数据,探讨无线信号传输过程中的影响因素。
7. 撰写实验报告。
五、实验数据记录与分析1. 信号发射参数:记录发射器的频率、功率等参数。
2. 信号接收参数:记录接收器的频率、增益、带宽等参数。
3. 信号测试结果:记录信号的功率、频率、带宽等测试数据。
4. 数据分析:分析实验数据,探讨无线信号传输过程中的影响因素,如信号衰减、干扰等。
六、实验结论根据实验数据和数据分析,总结无线信号传输过程中的关键因素,提出改进措施,以提高无线信号传输性能。
干扰排查总结报告干扰排查总结报告一、引言在工业生产和日常生活中,干扰问题十分常见。
为了准确快速地解决干扰问题,我们进行了一次干扰排查,本报告对此次排查过程和结果进行总结和分析。
二、排查过程1. 确定干扰源:根据投诉和现场调查,我们确认干扰源是一个高功率电机,该电机工作时产生的电磁干扰影响了附近的无线通信设备。
2. 测量和分析:我们使用专业的电磁干扰测试仪器,对电机运行期间的电磁辐射进行了测量和分析。
通过频谱分析和电磁场强度测试,我们确定了干扰频率和干扰程度。
3. 定位干扰源:结合现场实际情况,我们利用测量结果和排查经验,初步确定了干扰源的大致位置,并进一步调整仪器进行精确定位。
4. 分析干扰原因:通过与设备制造商和电机运维人员的沟通,我们了解到电机的维护保养不到位,导致电机的电磁辐射超过了安全标准,引起了干扰。
三、排查结果1. 确认干扰源:确认了高功率电机作为主要干扰源,该电机的电磁辐射超过了安全标准,导致了周围无线通信设备的正常工作受到干扰。
2. 确定干扰频率和程度:经过测量和分析,确定了干扰频率为xxxHz,干扰程度超过了允许范围。
3. 定位干扰源:通过精确定位,确定了干扰源的具体位置,并进行了标注和记录。
4. 分析干扰原因:分析了电机维护保养不到位的原因,电机的老化和缺乏维护导致了电磁辐射超标,进而引起了干扰。
四、解决方案1. 维护电机:建议对高功率电机进行维护保养,包括清洁、润滑等,以确保电机的正常工作和减少电磁辐射。
2. 优化设备布局:建议在电机附近增加屏蔽和隔离设备,减少电磁辐射对周围设备的影响。
3. 引进干扰抑制技术:考虑引进一些干扰抑制技术,如滤波器、隔离设备等,以帮助减少干扰对无线通信设备的影响。
4. 加强维护意识:提醒设备运维人员加强对设备的维护保养,定期检查和维修设备,以延长设备的寿命和减少电磁辐射。
五、结论通过本次干扰排查,我们成功确定了干扰源,分析了干扰原因,并提出了相应的解决方案。

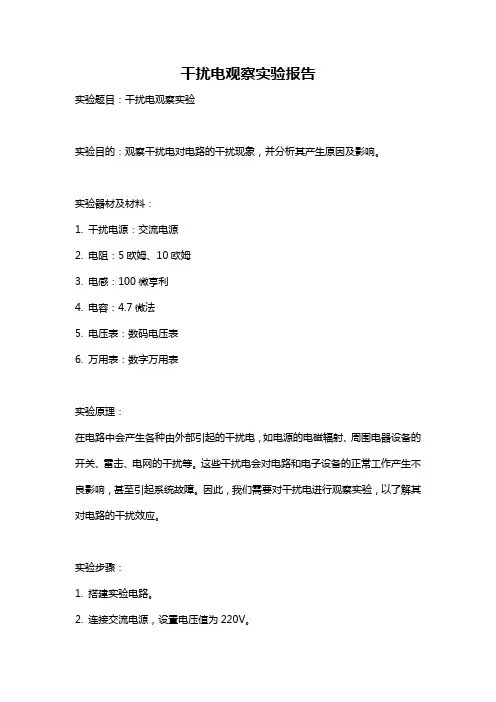

干扰电观察实验报告实验题目:干扰电观察实验实验目的:观察干扰电对电路的干扰现象,并分析其产生原因及影响。
实验器材及材料:1. 干扰电源:交流电源2. 电阻:5欧姆、10欧姆3. 电感:100微亨利4. 电容:4.7微法5. 电压表:数码电压表6. 万用表:数字万用表实验原理:在电路中会产生各种由外部引起的干扰电,如电源的电磁辐射、周围电器设备的开关、雷击、电网的干扰等。
这些干扰电会对电路和电子设备的正常工作产生不良影响,甚至引起系统故障。
因此,我们需要对干扰电进行观察实验,以了解其对电路的干扰效应。
实验步骤:1. 搭建实验电路。
2. 连接交流电源,设置电压值为220V。
3. 接入待观察电路,如串联一定的电阻、电感和电容等。
4. 使用数字万用表对待观察电路中的电压进行实时测量。
5. 调整实验条件,如改变电源电压、改变电路元件等。
6. 记录实验数据,并进行数据处理和分析。
实验数据及分析:1. 在阻抗为5欧姆的电阻上观察,在无干扰电情况下,测量到的电压值为1.5V。
但当干扰电源开启时,电压值明显波动,最大值可达到4V,最小值可达到0.5V。
这表明干扰电对电阻的电压测量结果产生了影响。
2. 在电感为100微亨利的电路上观察,在无干扰电情况下,测量到的电压值为2.5V。
但当干扰电源开启时,电压值不稳定,出现较大的幅度波动,并且频率也发生了改变。
这表明干扰电对电感的电压测量结果产生了影响。
3. 在电容为4.7微法的电路上观察,在无干扰电情况下,测量到的电压值为3V。
但当干扰电源开启时,电压值也存在波动现象,并且频率较高,呈现出明显的干扰特征。
这表明干扰电对电容的电压测量结果产生了影响。
实验结论:通过本次实验,我们观察到了干扰电对电路的干扰效应。
干扰电可以改变待观察电路中各元件的电压值、频率和波形等特征,从而对电路的正常工作产生不良影响。
其主要原因是干扰电的电磁辐射和传导干扰,使得电子元件和电路在电磁环境中受到扰动。
FDD-LTE模三干扰对速率影响分析及优化同频组网系统最大的挑战是邻近小区间的同频干扰,对小区边缘用户的性能将造成很大的影响。
同频干扰中,由于PCI模三相同造成的干扰是目前最常见的一种干扰,对用户的接入、切换和速率的申请都有一定的影响。
因此需要分析总结模三干扰规避原则及优化方法,为今后FDD-LTE网络的大规模建设提供PCI 规划依据。
一、PCI模三干扰原理简介:1、物理小区标识PCI(Physical Cell ID):PCI=Physical Cell ID,即物理小区 ID,是 LTE 系统中终端区分不同小区的无线信号标识(类似 CDMA 制式下的 PN)。
PCI 和 RS 的位置存在一定的映射关系,相同 PCI 的小区,其 RS 位置相同,在同频情况下会产生干扰。
PCI=SSS码序列ID×3+PSS码序列ID,PSS码序列有3个,SSS码序列有168个,因此PCI取值围为[0,503]共504个值PCI值是映射到PSS、SSS的唯一组合,其中PSS序列ID决定RS的分布位置。
2、PCI 模3 干扰:在同频组网、2X2MIMO的配置下,eNodeB间时间同步,PCI 模 3相等,意味着PSS码序列相同,因此RS的分布位置和发射时间完全一致。
LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的,因此当两个小区的PCI 模3相等时,若信号强度接近,由于RS位置的叠加,会产生较大的系统干扰,导致终端测量RS的SINR值较低,我们称之为“PCI 模3干扰”。
二、PCI模三干扰表现及影响:1、PCI模三干扰典型表现:即使在网络空载时也存在“强场强低SINR”的区域,通常导致用户下行速率降低,严重的会导致掉线、切换失败等异常事件。
PCI 模3典型表现如下图所示:2、现网路测评估:以近期XX市LTE试验网扫频仪路测统计数据看,模三+模六干扰占比在7%-8%左右。
XX XX XX 模三干扰会导致下行业务速率下降,无论是路测还是定点测试,下降幅度平均约30%左右。
FDD-LTE模三干扰对速率影响分析及优化同频组网系统最大的挑战是邻近小区间的同频干扰,对小区边缘用户的性能将造成很大的影响。
同频干扰中,由于PCI模三相同造成的干扰是目前最常见的一种干扰,对用户的接入、切换和速率的申请都有一定的影响。
因此需要分析总结模三干扰规避原则及优化方法,为今后FDD-LTE网络的大规模建设提供PCI 规划依据。
一、PCI模三干扰原理简介:1、物理小区标识PCI(Physical Cell ID):PCI=Physical Cell ID,即物理小区 ID,是 LTE 系统中终端区分不同小区的无线信号标识(类似 CDMA 制式下的 PN)。
PCI 和 RS 的位置存在一定的映射关系,相同 PCI 的小区,其 RS 位置相同,在同频情况下会产生干扰。
PCI=SSS码序列ID×3+PSS码序列ID,PSS码序列有3个,SSS码序列有168个,因此PCI取值范围为[0,503]共504个值PCI值是映射到PSS、SSS的唯一组合,其中PSS序列ID决定RS的分布位置。
2、PCI 模3 干扰:在同频组网、2X2MIMO的配置下,eNodeB间时间同步,PCI 模 3相等,意味着PSS码序列相同,因此RS的分布位置和发射时间完全一致。
LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的,因此当两个小区的PCI 模3相等时,若信号强度接近,由于RS位置的叠加,会产生较大的系统内干扰,导致终端测量RS的SINR值较低,我们称之为“PCI 模3干扰”。
二、PCI模三干扰表现及影响:1、PCI模三干扰典型表现:即使在网络空载时也存在“强场强低SINR”的区域,通常导致用户下行速率降低,严重的会导致掉线、切换失败等异常事件。
PCI 模3典型表现如下图所示:2、现网路测评估:以近期XX市LTE试验网扫频仪路测统计数据看,模三+模六干扰占比在7%-8%左右。
XX XX XX 模三干扰会导致下行业务速率下降,无论是路测还是定点测试,下降幅度平均约30%左右。
问题点分析模板1典型优化案例1.1 覆盖类问题1.1.1 古北⼀巷路段问题描述该路段主要收到环翠楼北站1⼩区、威海第五建筑2⼩区和581局1⼩区,由于该路段⽆主控⼩区导致该路段模三⼲扰严重。
问题分析通过数据回放以及该路段基站覆盖情况分析可知,由于古北⼀巷站点未开通和邻区的不完善,该路段收到较远基站的信号,在该路段形成⽆主控⼩区覆盖,造成段模三⼲扰。
解决⽅案与结果1、梳理优化该路段周围的邻区关系2、将581局1⼩区下倾⾓下压2度。
3、将威保电梯3⼩区⽅位⾓由250度调整为230度,下倾⾓由0度调整为2度;复测结果如下图所⽰:1.1.2 东⼭家园路段问题描述该路段RSRP差,主要是由于该路段地形环境复杂以及东⼭家园⼩区站点未开通,导致该路段⽆主控⼩区,形成⼲扰。
问题分析由于该路段⽆线环境复杂以及东⼭家园⼩区站点未开通导致该路段⽆主覆盖⼩区,造成模三⼲扰。
解决⽅案与结果1、将581局1、2⼩区下倾⾓下压2度;复测结果如下图所⽰:由于现阶段⽆有效的优化⼿段对该路段进⾏较好的覆盖,等待后期东⼭家园⼩区站点开通后,再对该路段进⾏后期优化。
1.2 ⼲扰类问题1.2.1 佳仕商城路段问题描述该路段主要依靠佳仕商城1⼩区、商业银⾏1⼩区、新威路1⼩区覆盖,由于商业银⾏和佳仕商城站点覆盖过远,导致该路段导频污染,造成模三⼲扰。
问题分析结合该路段的覆盖情况和数据回放分析,该路段由于站点较为密集,重叠覆盖较为严重,导致模三⼲扰问题连续出现。
解决⽅案与结果1、建议修改佳仕商城三个⼩区的PCI由165、166、167分别改为167、165、166;复测结果如下图所⽰:1.2.2 商业银⾏路段问题描述问题路段SINR差,原因是由于商业银⾏1⼩区与九天1⼩区MOD3⼲扰导致。
解决⽅案与结果1、建议将九天1⼩区下倾⾓下压2度;调整后复测如下图所⽰:1.2.3 ⽔疗会馆路段问题描述问题路段SINR差,主要是因为该路段缺少主控⼩区,导致在该路段振华商厦1⼩区与⾦海岸⼤酒店1⼩区模三⼲扰。
模三干扰处理案例一、问题描述在泉州电信FDD-LTE簇优化拉网过程中,出现RSRP值较好,SINR值差,并且下载速率低,易出现切换失败等异常事件。
二、问题影响模三导致SINR值差,影响簇优化指标三、问题分析在泉州电信FDD-LTE簇优化拉网过程中,主服务小区和邻小区电平小于等于-100dBm且相差在6dBm以内,并且PCI相同。
四、问题处理1、在分析拉网LOG时再模三区域找到一个电平值较好,适合做主服务小区的站点小区,把与主服务小区模三的小区下压电下倾或机械下倾,降功率,也可以适当调整方位角,避免模三的小区在该区域电平值过高。
2、在分析拉网LOG时再模三区域找到一个电平值较好,适合做主服务小区的站点小区,给此小区加功率,或者适当上抬电下倾,机械下倾,提高该小区在此问题路段的电平值,避免与模三小区电平值相差6dBm3、根据实际情况可以改PCI,改PCI的时候避免别的区域出现模三现象。
五、案例新安路附近路段区域模三干扰问题问题描述:车辆在新安路附近路段由西向东行驶过程中,主要占用安溪县凤城邮政局_C0WCYT 小区信号,rsrp在-95dBm左右,SINR在-4dB左右,主服务小区与邻区rsrp差值在-6dB 以内,存在明显mod3干扰现象。
问题分析:此问题路段距离最近的站点安溪县凤城先声距离170米,周围邻区与主服务小区rsrp 差值在-6dB以内,由于mod3干扰导致SINR值差。
解决方案:建议将安溪县凤城先声_D0WCYT电下倾上调2度,从7度调整到5度,并且加功率。
复测结果:复测效果明显,建议闭环。
五、总结建议分析簇优化问题点,出方案时,要保证方案的可行性,结合现场情况给出合理的优化建议。
教你如何用WORD文档(2012-06-27 192246)转载▼标签:杂谈1. 问:WORD 里边怎样设置每页不同的页眉?如何使不同的章节显示的页眉不同?答:分节,每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
解决MOD3干扰提升VOLTE语音质量【摘要】VOLTE技术能够带给4G用户最直接的感受就是接通等待时间更短,以及更高质量,更自然的音视频通话效果。
MOS是评价VOLTE语音质量的好坏的关键,直接关系着用户使用高清语音的真实感受。
MOS分的降低,直接会影响语音听字不清晰、说话吞字、感知差。
【关键字】MOD3 sinr MOS【问题描述】VOLTE大会战期间针对RCU数据进行分析,发现多处MOD3干扰问题导致MOS值较低,本次针对MOD3干扰进行专题性分析优化。
【问题分析】1、SINR和MOS关系取半月RCU数据,统计SINR和MOS的对应关系,在SINR大于4.5,MOS 值稳定在3.5以上,当SINR小于4.5时MOS值有所波动整体呈下降趋势,当SINR小于0时候MOS值小于3.5.具体对应关系如下图:2、MOD3干扰原理协议规定每个RB内4个CRS,其中在频域上规定每6个子载波中有一个CRS,时域上CRS位于第一、第五符号,双天线收发CRS在BR内的位置有如下三种情况:如果CRS在RB内的位置相同,也就是我们所说的MOD3干扰,由于CRS在RB内的位置只有三种可能,所以同一位置出现4个及以上的小区信号,必定会发生MOD3干扰,这就是MOD3干扰不可避免。
LTE总共有504个PCI,PCI由PSS和sss混合组成,其中PSS有3中可能,SSS有168中可能,PCI=PSS+SSS*3,,小区的PSS表示CRS在RB中的位置,如果两个小区除以3的玉树相同,即这两个小区的CRS在RB内的位置相同,存在MOD3干扰。
3、MOD3干扰对于SINR的影响在LTE系统中,公共参考信号负责下行信道的估计和相关解调,可以表征下行业务信道的质量好坏,通过对于日常RCU数据统计,MOD3干扰导致主服务小区的SINR降低2-3db,随着邻区中MOD3干扰小区的增加对于主服务小区的sinr恶化越严重。
4、MOD3干扰的优化手段MOD3干扰无法彻底消除,可以通过优化措施减轻,常见优化措施如下:➢RF优化合理的设置方位角和下倾角,减少越区覆盖重叠覆盖➢功率优化降低小区发射功率,这相当于降低了干扰信号电平,使得SINR提升,进而提升MOS值,提升用户感受➢PCI调整变更小区PCI这是最治本的方法,可以彻底解决某一区域内的MOD3干扰,但是由于MOD3仅有三种选择,选择性较少,只考虑在MOD3干扰严重区域使用【解决方案】1、控制覆盖范围问题分析:在该区域泰和文苑PCI249和1.4km外汉爵商务酒店PCI159存在MOD3干扰,汉爵商务酒店PCI159存在明显的越区覆盖问题,需要控制覆盖范围。
一、实验背景随着现代社会的发展,人们在工作和生活中越来越离不开各种电子设备,如手机、电脑、电视等。
这些设备在为我们带来便利的同时,也带来了许多干扰。
为了研究外界干扰对人们认知和记忆的影响,我们进行了一项外界干扰实验。
二、实验目的1. 探究外界干扰对人们认知和记忆的影响;2. 分析不同类型的外界干扰对认知和记忆的影响差异;3. 为实际生活中减少外界干扰提供理论依据。
三、实验方法1. 实验对象:选取20名年龄在20-30岁之间的志愿者,均为我国某高校学生;2. 实验材料:实验分为两组,每组10人。
第一组为实验组,在实验过程中会受到外界干扰;第二组为对照组,在实验过程中不受外界干扰;3. 实验步骤:(1)向实验组和对照组分别发放一份认知和记忆测试题,要求他们在规定时间内完成;(2)在实验过程中,对实验组进行外界干扰,如播放音乐、视频等;(3)对照组在无干扰的情况下完成测试题;(4)统计两组在认知和记忆测试题中的得分,并进行比较分析。
四、实验结果1. 实验组在认知和记忆测试题中的得分明显低于对照组;2. 在不同类型的外界干扰下,实验组的得分存在差异。
其中,音乐干扰对认知和记忆的影响最为显著,其次是视频干扰,文字干扰影响最小。
五、实验分析1. 外界干扰对人们的认知和记忆具有显著影响。
在实验过程中,实验组受到外界干扰,导致认知和记忆能力下降,而对照组在无干扰的情况下,认知和记忆能力相对较好;2. 不同类型的外界干扰对认知和记忆的影响存在差异。
音乐干扰对认知和记忆的影响最为显著,可能与音乐具有强烈的节奏和旋律,容易分散人们的注意力有关。
视频干扰次之,文字干扰影响最小,可能是因为文字干扰相对较为简单,容易被人们忽视。
六、实验结论1. 外界干扰对人们的认知和记忆具有显著影响;2. 不同类型的外界干扰对认知和记忆的影响存在差异,其中音乐干扰影响最为显著;3. 在实际生活中,应尽量避免或减少外界干扰,以提高人们的认知和记忆能力。
实验报告四模三干扰问题的分析
一、实验目的
1.能熟练的使用Pioneer软件导入测试数据,打开常用的窗口
2.能使用Pioneer软件分析模三干扰问题
二、实验工具
Pioneer软件、测试数据、PC
三、实验步骤
1.打开软件
双击Pioneer的图标
2.导入测试数据
点击文件主菜单,选择导入测试数据子菜单,再选择常规选择,然后在弹出的文件路径窗口选择需要导入的文件“模三干扰.RCU”
3.打开常用的窗口
1)Map窗口
选择导航栏中的工程选项卡,双击导入“模三干扰”数据文件下面的MAP 图标。
点击导航栏“工程选项”卡LTE下面的Serving Cell Info,将其下的LTE SINR 拖曳到Map窗口,如图2所示(详见附录)。
2)LTE Serving+Neighbor Cell List
右击导航栏“工程选项”卡LTE,在弹出的菜单中,选择LTE Serving+Neighbor Cell List
4.点击主菜单配置,在点击小区设置子菜单,在弹出的小区设置窗口,选择LTE网络,symbol1,如图1所示(详见附录)。
5.打开播放工具
6.简要分析
①通过测试路线采集到的测试数据轨迹图,将鼠标点击在大红色区域
②用Map窗口里的测量距离工具,SINR<0的区域约有250米,如图2(详见附录)的椭圆形区域。
7.点击主菜单分析,再选择子菜单Mod3分析,在弹出的对话框中,点击工程文件按钮,选择相应的工程文件,然后点击分析按钮,如图3(详见附录)中的Mod3分析窗口。
8.结合Mod3分析窗口,观看Map窗口
从Map窗口轨迹图中的红色区域,发现此处的Mod3干扰较为严重,如图4(详见附录)中的Mod3分析问题测试窗口中,存在较强的两个型号,分别是PCI=287和PCI=245,其中PCI287信号的RSRP=-80.56dBm,PCI245信号的RSRP=-82.12dBm,287Mod3=2,245Mod3=2,且信号都比较强,存在Mod3干扰。
四、实验心得
(自己写)
五、附录
椭圆形轨迹长
度约为250米
图1 测试轨迹图SINR显示
图2 基站扇区形状
图3 Mod3分析窗口
图4 Mod3分析问题测试窗口。
