剪切计算

一、剪切应力的计算要获得剪切面上的应力，应当首先考查剪切面上的内力。

当构件受剪切作用时，在剪切面上自然要产生内力，内力的大小和方向可用裁面法求得。

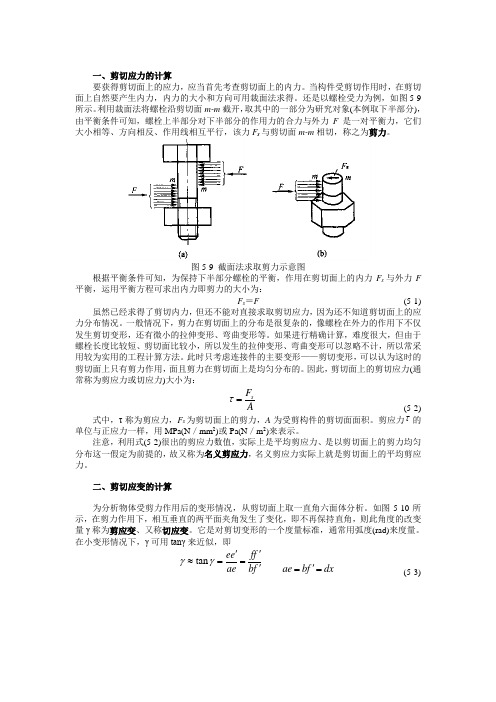

还是以螺栓受力为例，如图5-9所示。

利用裁面法将螺栓沿剪切面m-m 截开，取其中的一部分为研究对象(本例取下半部分)，由平衡条件可知，螺栓上半部分对下半部分的作用力的合力与外力F 是一对平衡力，它们大小相等、方向相反、作用线相互平行，该力F s 与剪切面m-m 相切，称之为剪力。

图5-9 截面法求取剪力示意图根据平衡条件可知，为保持下半部分螺栓的平衡，作用在剪切面上的内力F s 与外力F 平衡，运用平衡方程可求出内力即剪力的大小为：F s ＝F (5-1)虽然已经求得了剪切内力，但还不能对直接求取剪切应力，因为还不知道剪切面上的应力分布情况。

一般情况下，剪力在剪切面上的分布是很复杂的，像螺栓在外力的作用下不仅发生剪切变形，还有微小的拉伸变形、弯曲变形等。

如果进行精确计算，难度很大，但由于螺栓长度比较短、剪切面比较小，所以发生的拉伸变形、弯曲变形可以忽略不计，所以常采用较为实用的工程计算方法。

此时只考虑连接件的主要变形——剪切变形，可以认为这时的剪切面上只有剪力作用，面且剪力在剪切面上是均匀分布的。

因此，剪切面上的剪切应力(通常称为剪应力或切应力)大小为：sF A τ=(5-2)式中，τ称为剪应力，F s 为剪切面上的剪力，A 为受剪构件的剪切面面积。

剪应力τ的单位与正应力一样，用MPa(N ／mm 2)或Pa(N ／m 2)来表示。

注意，利用式(5-2)很出的剪应力数值，实际上是平均剪应力、是以剪切面上的剪力均匀分布这一假定为前提的，故又称为名义剪应力，名义剪应力实际上就是剪切面上的平均剪应力。

二、剪切应变的计算为分析物体受剪力作用后的变形情况，从剪切面上取一直角六面体分析。

如图5-10所示，在剪力作用下，相互垂直的两平面夹角发生了变化，即不再保持直角，则此角度的改变量γ称为剪应变、又称切应变。

剪切计算及常用材料强度剪切计算是在工程设计和结构分析中经常使用的一种计算方法，用于确定材料在受受力时可能发生的剪切破坏。

在这篇文章中，我们将介绍剪切计算的基本原理和常用的材料强度。

剪切计算的基本原理是根据达西定律，即切线剪切应力与切线剪切应变成正比的关系。

剪切应力是指作用在材料上的力在剪切面上的分布情况，剪切应变是指材料在受到剪切力作用时发生的形变。

剪切计算可以通过计算剪切应力和材料强度的比较来确定材料的剪切破坏情况。

常用的材料强度包括屈服强度、抗拉强度和抗剪强度。

屈服强度是指材料在受到一定应力作用时发生塑性变形的临界值。

抗拉强度是指材料在受到拉伸力作用时抵抗破坏的能力。

抗剪强度是指材料在受到剪切力作用时抵抗破坏的能力。

剪切计算中常用的材料强度包括剪切屈服强度和剪切抗拉强度。

剪切屈服强度是指材料在受到剪切力作用时发生塑性变形的临界值，在剪切计算中经常使用。

剪切抗拉强度是指材料在受到剪切力作用时抵抗破坏的能力，在剪切计算中也经常使用。

剪切计算的具体步骤如下：1.确定受力区域：首先需要确定材料中受力的区域，即产生剪切力的区域。

2.计算剪切应力：根据受力区域的几何形状和受力的大小，可以计算得到剪切应力的值。

3.比较剪切应力和材料强度：将计算得到的剪切应力与材料的剪切屈服强度或剪切抗拉强度进行比较，以确定材料是否会发生剪切破坏。

剪切计算是工程设计和结构分析中的重要环节，可以帮助工程师确定材料的使用范围和优化结构设计。

在进行剪切计算时，需要根据具体的材料特性和受力情况选择合适的材料强度指标，并结合实际工程要求进行分析和评估。

常用的材料强度取决于材料的种类和制造工艺，不同类型的材料具有不同的强度特性。

一般来说，金属材料具有较高的抗拉强度和抗剪强度，而非金属材料一般具有较低的强度。

在选择材料和进行剪切计算时，需要对具体材料的特性有一定的了解，以便进行准确的计算和分析。

总之，剪切计算是一种常用的工程计算方法，用于确定材料在受到剪切力作用时可能发生的破坏情况。

剪切强度极限计算公式
剪切强度极限计算公式有多种，以下是一些常见的公式：
1. 在材料的屈服点以下，剪切强度可以用材料的抗拉强度来估算：
τ=×σ其中，τ为剪切强度，σ为材料的抗拉强度。

2. 在材料的屈服点以上，剪切强度可以用材料的屈服强度来估算：
τ=k×σy其中，k是一个常数，需要根据具体情况确定，σy为材料的屈服强度。

3. 另一种通用的剪切强度计算公式是：
剪切强度=剪切力/剪切面积
这些公式在工程设计和材料力学分析中广泛应用，但具体使用时需要根据实际情况和材料的特性选择合适的公式进行计算。

同时，剪切强度的大小还受到温度、湿度、加载速度等因素的影响。

剪切与挤压的实用计算1.基本理论剪切是指沿着平面内条线上的应力沿剪切方向相对另一平面移位的力。

材料在受到剪切力作用时，会发生剪切变形并产生剪切应力。

剪切应力τ的计算公式为：τ=F/A其中，τ表示剪切应力，F表示受力，A表示受力面积。

材料的抗剪强度表示了材料在剪切载荷下破坏的抵抗能力，通常用剪切强度σs表示，剪切强度也可以通过横截面上的最大剪切应力来计算，即σs = τmax。

2.剪切计算方法在实际工程中，剪切常常涉及到材料的剪切强度计算、剪切连接件的设计以及剪切抗力的计算等。

（1）剪切强度计算根据材料的剪切性能参数，可以计算材料的抗剪强度。

一般来说，剪切强度与材料的抗拉强度有一定的关系。

对于金属材料来说，一般有以下公式用于计算剪切强度：σs=k·σu其中，σs表示材料的剪切强度，k表示剪切系数，一般取0.6~0.8，σu表示材料的抗拉强度。

（2）剪切连接件设计在机械设计中，常常需要设计剪切连接件，如销轴连接、键连接等。

设计剪切连接件时，需要根据剪切载荷和材料的强度参数来计算连接件的尺寸。

以销轴连接为例，假设在动力传动系统中，传递的扭矩为T，需设计一个销轴连接。

根据材料的抗剪强度和材料的弹性模量，可以计算出销轴的直径d。

d=[16·T/(π·τs)]^(1/3)其中，d表示销轴的直径，T表示扭矩，τs表示材料的抗剪强度。

（3）剪切抗力计算在工程结构设计中，剪切抗力的计算是非常重要的。

常见的剪切抗力计算方法有剪切弯曲理论、剪切流动理论等。

对于简支梁的剪切抗力计算来说，可以使用剪切弯曲理论。

根据弯矩与剪力之间的关系，可以得到梁上任意一点的剪切力V和弯矩M之间的关系：V = dM / dx其中，V表示剪切力，M表示弯矩，dM表示单位长度上的弯矩的变化，dx表示单位长度。

1.基本理论挤压是指沿轴线方向作用于材料上的静态或动态力。

当材料受到挤压力作用时，会发生长度方向的变形，并产生挤压应力。

第3章 剪切和挤压的实用计算3.1 剪切的概念在工程实际中，经常遇到剪切问题。

剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用(图3-1a)，构件的变形主要表现为沿着与外力作用线平行的剪切面(面)发生相对错动(图n m -3-1b)。

图3-1工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。

构件剪切面上的内力可用截面法求得。

将构件沿剪切面假想地截开，保n m -留一部分考虑其平衡。

例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力(图3-1c)的作用。

称为剪力，根据平衡方程，可求Q F Q F ∑=0Y 得。

F F Q =剪切破坏时，构件将沿剪切面(如图3-la 所示的面)被剪断。

只有一个剪切面的n m -情况，称为单剪切。

图3-1a 所示情况即为单剪切。

受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。

在图3-1中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。

实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。

工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。

3.2 剪切和挤压的强度计算3.2.1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。

图3-2a 为一种剪切试验装置的简图，试件的受力情况如图3-2b 所示，这是模拟某种销钉联接的工作情形。

当载荷增大至破坏载荷时，试件在剪切面及处被剪断。

这种F b F m m -n n -具有两个剪切面的情况，称为双剪切。

由图3-2c 可求得剪切面上的剪力为2F F Q =图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。

在这种计算方法中，假设应力在剪切面内是均匀分布的。

剪切模量的计算公式剪切模量（Shear Modulus），也称为刚性模量，是材料在剪切应力作用下的一种力学性能指标。

要理解剪切模量的计算公式，咱们得先搞清楚啥是剪切应力和剪切应变。

想象一下，你有一块橡皮，你用手从侧面推它，让它变形，这时候橡皮内部产生的抵抗这种变形的力就是剪切应力。

而橡皮变形的程度，就是剪切应变。

那剪切模量 G 的计算公式呢，通常是：G = τ / γ 。

这里的τ 表示剪切应力，γ 表示剪切应变。

举个例子哈，比如说有一根金属棒，咱们对它施加一个横向的力，让它产生了剪切变形。

经过测量和计算，发现剪切应力是 100 牛顿每平方米，而对应的剪切应变是 0.02 。

那按照公式，剪切模量 G 就等于100÷0.02 = 5000 牛顿每平方米。

在实际生活中，剪切模量的应用那可不少。

就像咱们建房子，选用的各种建筑材料都有其特定的剪切模量。

要是这个模量不合适，房子可能就不结实，遇到点风吹草动，说不定就出问题啦。

我还记得有一次去参观一个建筑工地，工程师们正在讨论选用哪种钢材。

他们拿着一堆数据，嘴里念叨着剪切模量啥的。

我凑过去一听，嘿，这不就是我熟悉的知识嘛！他们在比较不同钢材的剪切模量，来决定哪个更适合这个建筑项目的结构要求。

看着他们认真的样子，我深深感受到，这小小的剪切模量，可关系着整栋大楼的安全和稳定呢。

再比如说汽车制造，汽车的零部件在运行过程中会受到各种力的作用，其中就包括剪切力。

如果零部件的材料剪切模量不合适，那开着开着说不定就出故障啦。

所以说，别看这剪切模量的计算公式看起来简单，它背后可关系着好多实际的工程应用和产品质量呢。

咱们得好好掌握它，才能在各种领域中做出更安全、更可靠的东西来！。

第三章剪切的实用计算剪切是一种常见的加工方法，广泛应用于各种行业和领域。

在进行剪切操作时，我们需要进行一些实用计算，以确保操作的准确性和效率。

本章将详细介绍剪切的实用计算，包括切割长度计算、剪切速度计算和剪切力计算。

一、切割长度计算切割长度是指在一次剪切操作中需要切割的物料长度。

切割长度的计算对于节约材料和提高生产效率非常重要。

切割长度的计算公式为：切割长度=切削点间距×剪切次数其中，切削点间距是指相邻两个切割点之间的长度，剪切次数是指需要进行多少次剪切操作。

例如，其中一种物料需要在切割点间距为10厘米的情况下，进行5次剪切操作。

则切割长度为：切割长度=10厘米×5次=50厘米二、剪切速度计算剪切速度是指物料在剪切操作中的移动速度。

剪切速度的计算对于控制剪切过程非常重要，可以保证切割的准确性和质量。

剪切速度的计算公式为：剪切速度=切割长度/剪切时间其中，切割长度是指上一节中计算得出的切割长度，剪切时间是指完成一次剪切操作所需要的时间。

例如，其中一种物料的切割长度为50厘米，完成一次剪切操作需要5秒。

则剪切速度为：剪切速度=50厘米/5秒=10厘米/秒三、剪切力计算剪切力是指剪切刃对物料产生的力量。

剪切力的计算对于选择合适的剪切机械和工具非常重要。

剪切力的计算公式为：剪切力=物料厚度×剪切长度×材料抗拉强度其中，物料厚度是指需要剪切的物料的厚度，剪切长度是指上一节中计算得出的切割长度，材料抗拉强度是指物料抵抗剪切力的能力。

例如，其中一种物料的厚度为1毫米，切割长度为50厘米，材料抗拉强度为500兆帕。

则剪切力为：四、其他注意事项除了上述的实用计算外，进行剪切操作时还需要注意以下几个问题：1.选择合适的工具和设备：根据要剪切的物料类型和尺寸，选择合适的剪切刃和剪切机械，以确保剪切效果和质量。

2.安全操作：进行剪切操作时，应戴好个人防护装备，确保操作的安全性。

3.定期维护保养：剪切设备在使用过程中需要定期进行维护保养，以确保设备的正常运行和延长其使用寿命。

剪切力的计算方法剪切力是物体在受到两个相互作用的力的情况下，使物体发生剪切变形的力。

剪切力的计算方法取决于物体的几何形状和相互作用力的性质。

本文将介绍一些常见的剪切力计算方法。

1. 直角剪切力（Shear force）当物体受到垂直于其截面的力时，产生的剪切力称为直角剪切力。

通常情况下，直角剪切力可以通过以下公式计算：F=Q/A其中，F为剪切力，Q为作用在物体上的拉力或推力的大小（单位为牛顿），A为物体的截面面积（单位为平方米）。

2. 斜向剪切力（Shear force）当物体受到斜向作用力时，产生的剪切力称为斜向剪切力。

通常情况下，斜向剪切力可以通过以下公式计算：F=F1+F2其中，F为剪切力，F1和F2分别为作用在物体上的两个力的大小。

3.构件（梁）上的剪切力计算在构件或梁上，剪切力的计算通常依赖于结构力学的原理和公式。

以下是一些常见的方法：3.1剪力图法剪力图法是一种常见的方法，用于计算梁上各点的剪切力。

通过在梁上绘制剪力图，可以确定不同截面位置上的剪切力大小。

该方法通常结合力的平衡条件和梁弯曲方程使用。

3.2截面法截面法是一种常见的方法，用于确定不同截面位置上的剪切力大小。

通过分析截面的受力情况，可以得出不同截面位置上的剪切力大小。

该方法通常结合应力分布的假设和材料力学性质使用。

3.3超静定梁的剪切力算例在超静定梁上，梁的支座和跨中通常没有直接的外力作用。

在这种情况下，可以使用弯矩分布法来计算剪切力。

通过将弯矩分布转换为剪切力分布，可以确定梁上不同截面位置上的剪切力。

综上所述，剪切力的计算方法取决于物体的几何形状和作用力的性质。

在实际应用中，需要结合具体情况选择合适的计算方法。

同时，结构力学和材料力学的原理和公式对于剪切力的计算也起到重要的指导作用。

第3章剪切与挤压得实用计算3、1 剪切得概念在工程实际中，经常遇到剪切问题.剪切变形得主要受力特点就是构件受到与其轴线相垂直得大小相等、方向相反、作用线相距很近得一对外力得作用(图３—１a）,构件得变形主要表现为沿着与外力作用线平行得剪切面(面)发生相对错动(图３—1b）。

图3-1工程中得一些联接件，如键、销钉、螺栓及铆钉等，都就是主要承受剪切作用得构件。

构件剪切面上得内力可用截面法求得。

将构件沿剪切面假想地截开,保留一部分考虑其平衡。

例如，由左部分得平衡,可知剪切面上必有与外力平行且与横截面相切得内力（图3—1ｃ)得作用.称为剪力，根据平衡方程，可求得。

剪切破坏时,构件将沿剪切面(如图3-la所示得面）被剪断。

只有一个剪切面得情况,称为单剪切。

图３—1a所示情况即为单剪切.受剪构件除了承受剪切外,往往同时伴随着挤压、弯曲与拉伸等作用。

在图3-1中没有完全给出构件所受得外力与剪切面上得全部内力,而只就是给出了主要得受力与内力．实际受力与变形比较复杂,因而对这类构件得工作应力进行理论上得精确分析就是困难得.工程中对这类构件得强度计算,一般采用在试验与经验基础上建立起来得比较简便得计算方法,称为剪切得实用计算或工程计算。

３、2 剪切与挤压得强度计算3、2、１剪切强度计算剪切试验试件得受力情况应模拟零件得实际工作情况进行．图3—2ａ为一种剪切试验装置得简图,试件得受力情况如图３-２b所示，这就是模拟某种销钉联接得工作情形。

当载荷增大至破坏载荷时,试件在剪切面及处被剪断。

这种具有两个剪切面得情况,称为双剪切。

由图3-2ｃ可求得剪切面上得剪力为图3—2由于受剪构件得变形及受力比较复杂,剪切面上得应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件得应力.在这种计算方法中，假设应力在剪切面内就是均匀分布得。

若以A表示销钉横截面面积,则应力为（3—1）与剪切面相切故为切应力。

以上计算就是以假设“切应力在剪切面上均匀分布”为基础得，实际上它只就是剪切面内得一个“平均切应力”，所以也称为名义切应力。

剪切的实用计算范文剪切是一种常见的机械加工方法，用于将工件从材料中分离出来，常用于金属加工、纺织、纸张制造等行业。

剪切的实用计算是在进行剪切工艺时，根据工件和剪切机的参数，计算出所需的力、动能、工作时间等相关参数，以确保剪切操作的准确和高效。

剪切力计算是剪切过程中最常见的实用计算之一、剪切力是指施加在工件上的力量，以使工件从材料中分离出来。

剪切力的大小受到多个因素的影响，包括工件材料的性质、工件的形状和尺寸、剪切速度等。

常用的剪切力计算公式如下：F=S×L×σ式中，F表示剪切力，S表示剪切面积，L表示工件的长度，σ表示工件的抗剪强度。

根据具体情况，可以通过测量工件的尺寸和使用标准试样测试得到的抗剪强度数据，来计算出所需的剪切力。

剪切动能计算是剪切过程中另一个重要的实用计算。

剪切动能是指为了使工件从材料中分离所需的能量。

剪切动能的大小也受到多个因素的影响，包括工件材料的性质、工件形状和尺寸、剪切速度等。

常用的剪切动能计算公式如下：K=F×L式中，K表示剪切动能，F表示剪切力，L表示工件的长度。

剪切动能的计算可以通过先计算出剪切力，然后乘以工件的长度得到。

剪切时间计算是剪切过程中另一个重要的实用计算。

剪切时间是指完成整个剪切过程所需的时间。

常用的剪切时间计算公式如下：t=L/V式中，t表示剪切时间，L表示工件的长度，V表示剪切速度。

剪切时间的计算可以通过将工件的长度除以剪切速度得到。

除了上述的实用计算外，还有其他一些与剪切相关的实用计算，如剪切刀口的尺寸计算、剪切刀具的选择和参数计算等。

这些计算都是为了确保剪切操作的准确性和高效性，提高生产效率和产品质量。
