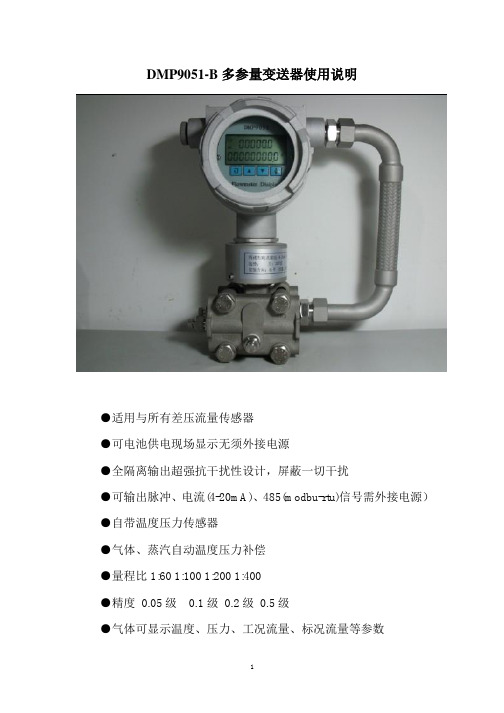

DMP9051-B多参量变送器使用说明●适用与所有差压流量传感器●可电池供电现场显示无须外接电源●全隔离输出超强抗干扰性设计，屏蔽一切干扰●可输出脉冲、电流(4-20mA)、485(modbu-rtu)信号需外接电源）●自带温度压力传感器●气体、蒸汽自动温度压力补偿●量程比1:60 1:100 1:200 1:400●精度0.05级0.1级0.2级0.5级●气体可显示温度、压力、工况流量、标况流量等参数●蒸汽可显示温度、压力、密度、质量流量等参数一、功能流量积算仪采用微功耗单片机(功耗<=400uA)，使用工业锂电池DC3.6V供电，可使用2-3年。
流量积算仪使用大屏幕液晶显示，可以显示6位瞬时流量，精确到小数点后2位（0~9999.99m3/h）或1位（0~99999.9m3/h），累积流量可以显示9位累积流量，精确到小数点4位（0~99999.9999m3）或5位0~9999.99999m3）。
二、接线流量积算仪采用瞬时流量和累积流量同时显示方式，并提供下列输出方式：（1）三线制脉冲远传输出;（标准配置）（2）两线、三线电流输出;（可选）（3）485输出；（可选）三、按键操作按键功能：为设定键，按下此键和辅助键可以进行参数修改设定。
为加一键，按下此键可以使当前系数加一（0-9）若同时按下键和键，则使系数快速增加。
为减一键，按下此键可以使系数减一，若同时按下键和键，则使系数快速减少。
为辅助键按键使用：首先同时按和键，屏幕显示K32,输入密码1234，然后按键确认，继续同时按和键，显示K00,继续按键，显示K01,K02,K03,K04,K05,K06,K07,K08,K09,K10,K11,K12中间可以修改当前的参数，到屏幕显示K31时再按键，即可保存当前设定的参数。
参数说明：K00,K01,K02,K03,K04:线性修正系数K05,K06,K07,K08:以电压为单位的分段点K00 K01 K02 K03 K04K05 K06 K07 K08 ( F) 当前流量对应的电压F<=K05,则K=K00K05<F<=K06,则K=K01K06<F<=K07,则K=K02K07<F<=K08,则K=K03F>=K08, 则K=K04K09:采样时间设置(0-80)K10:保留需要修正的参数K0x=（标准数据÷仪表显示）×K0xK11:修正显示与输入系数(0-60000)K12:开方与不开方选择(0-4)0：不开方1：不开方×102: 开方3: 开方×104: 开方×100(默认设置)K13：选择累积小数点(0-2)0：×1显示1：×10显示2：×100显示K14：小数点选择(0-3)0：没有；1：一位；2：两位；3：三位K15:小流量切除(0-5000)K16:地址选择(1-255)K17: 波特率选择(0-2)0：24001：48002：9600K18: 电流输出满量程设定（0-60000）K19：连续采样与间隔采样设置0：标况显示，分时工作1: 标况显示，分时回零工作2：标况显示，实时工作3:工况显示，实时工作4:工况显示，分时工作K20:密度设定(0-99.99)K21:压力满量程设定(0-9999)K22:温度修正系数（默认10000）K23: 压力修正系数(默认10000)K24:电流输出选择(0-1) 0:标况1:工况K25:标况对应系数K26:压力零点K27:压力满度K28:差压零点K29:差压满度K30:电流满度K31:保留K32:口令设置(0-9999)注：K32设置为3000可显示当前流量所对应的电压值。
第一章 概 述重量变送器适用于有模拟输出接口要求的衡器，也适用对控制精度、速度要求不高的定量输出功能的衡器。
1.1 特点本仪表主要特点如下：☆ 数字校准：可以有两点非线性校准。
☆ 丰富的接口功能：RS-232C 一个、0/4~20mA 模拟输出接口一个、定值输出点2个。
第二章 安装2.1 安装要求：应符合第一章中1.2.2 工作环境的要求。
2.1.1 请不要将本仪表安装在如下条件环境中： 1） 阳光直射处2） 靠近热源、水源处 3） 暴露在雨环境下 4） 温差变化较大5） 粉尘严重或存在易燃、易爆、腐蚀性气体 2.1.2 最好的工作条件为室温20℃，湿度为50％RH 。
2.1.3 本仪表电源接地应确保良好（小于4欧姆）且不得与其他用电设备共地。
2.1.4请不要将传感器信号线与电力电缆一同铺设。
2.1.5供电电源应稳定，否则需加装电源净化设备。
2.2 传感器的连接（见表1）如果传感器与仪表间电缆很短（小于4米），可以使用4线制连接(图6)。
但1、2和6、7管脚必须短接。
避免传感器信号线靠近仪表电源线和通讯线，否则会引起附加的电噪声。
激励电压E+（F+）激励电压E-（F-）信号负S －屏蔽P信号正S ＋接线盒图1 四线制连接接线盒激励电压E+（F+）信号正S＋屏蔽P激励电压E-（F-）信号负S－图2 六线制连接管脚 1 2 3 4 5 6 7定义激励电压正反馈电压正信号正屏蔽信号负反馈电压负激励电压负符号E＋F＋S＋P S－F－E－第三章基本操作3.1正常工作1.仪表可根据传感器的输出信号的输出相应的电流值2.该仪表可以设定两个定量值，且可根据设定的两个定量值输出定量点控制信号。
当仪表输出值大于“HH”设定值时，则“HH”定量点开关量输出。
当仪表输出值小于“LL”设定值时，则“LL”定量点开关量输出。
3.2 定值输出功能在称重状态下，按〖设定〗键，仪表进入用户编程状态，将“CoP-En”设为1X，仪表前面板上的“定值”标志指示，则仪表可根据“-HH-”、“-LL-”2个定值点的设定数值大小输出定值点信号。

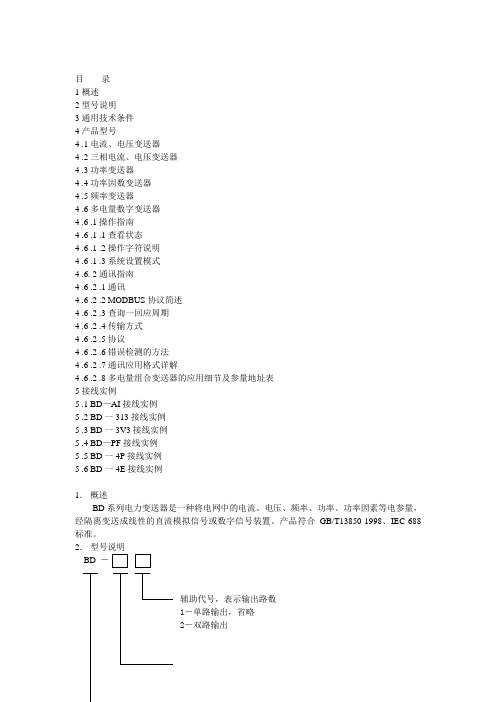

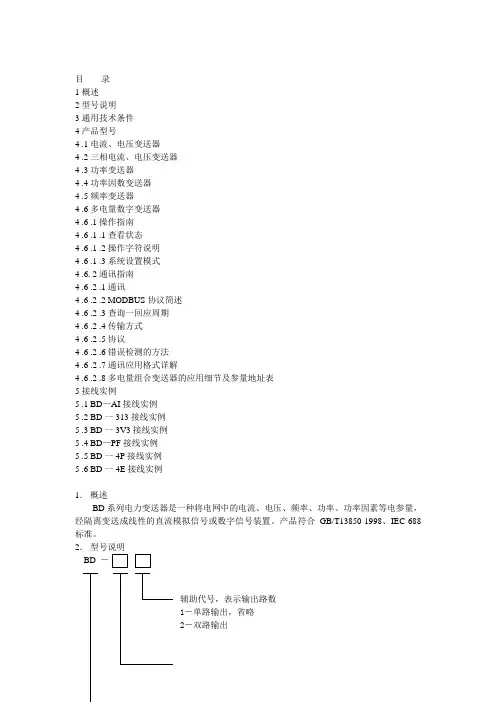

目录1概述2型号说明3通用技术条件4产品型号4 .1电流、电压变送器4 .2三相电流、电压变送器4 .3功率变送器4 .4功率因数变送器4 .5频率变送器4 .6多电量数字变送器4 .6 .1操作指南4 .6 .1 .1查看状态4 .6 .1 .2操作字符说明4 .6 .1 .3系统设置模式4 .6. 2通讯指南4 .6 .2 .1通讯4 .6 .2 .2 MODBUS协议简述4 .6 .2 .3查询一回应周期4 .6 .2 .4传输方式4 .6 .2 .5协议4 .6 .2 .6错误检测的方法4 .6 .2 .7通讯应用格式详解4 .6 .2 .8多电量组合变送器的应用细节及参量地址表5接线实例5 .1 BD—AI接线实例5 .2 BD一313接线实例5 .3 BD一3V3接线实例5 .4 BD—PF接线实例5 .5 BD一4P接线实例5 .6 BD一4E接线实例1．概述BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因素等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。
产品符合GB/T13850-1998、IEC-688标准。
2．BD－辅助代号，表示输出路数1－单路输出，省略2－双路输出3－三路输出功能代号：A I－单相交流电流DI－单相直流电流A V－单相交流电压DV－单相直流电压3I－三相电流3V－三相三线电压4V－三相四线电压3P－三相三线有功功率3Q－三相三线无功功率4P－三相四线有功功率4Q－三相四线无功功率3P/Q/I－三相三线有功功率/无功功率/电流组合变送器4P/Q/I－三相四线有功功率/无功功率/电流组合变送器 3E－三相三线有功电度3RE－三相三线无功电度4E－三相四线有功电度4RE－三相四线无功电度PF－功率因素F－频率TR－热电阻电力变送器4．产品型号4．1电流、电压变送器⏹用途测量电流、电压信号，隔离变送输出模拟信号。
⏹产品规格B D-AI 交流电流变送器BD-DI 直流电流变送器BD-AV 交流电压变送器BD-DV 直流电压变送器注：BD-AI/T、BD-AV/T采用真有效值测量电路，可对各种正弦或非正弦波正确测量。
ZWD414B/D415/D416/D433B/D432B/D433C 综合电量变送器使用说明书（版本号 V4.1）本文档内容适用于以下型号：ZWD414B—单相综合电量变送器ZWD415—单相交直流电量变送器ZWD416—单相交直流电量变送器(带量程换挡)ZWD433B—三相综合电量变送器ZWD432B—三相综合电量变送器（谐波分析型）ZWD433C—多路综合电量变送器目录1. 产品选型说明 (1)2. 主要技术参数 (6)3. 产品外观、按键及显示窗口 (11)4. 使用前的准备 (12)4.1 测试原理 (12)4.2 安装使用流程 (12)4.3 开机信息说明 (12)4.4 注意事项 (13)5. 基本参数设置 (13)5.1 参数设置 (13)5.2 设置操作示例 (14)6. 使用接线图 (15)7. 串口通讯 (22)8. 扩展功能 (25)8.1 继电器输出功能 (25)8.2 开关量输入功能 (26)8.3 开关量输出功能 (27)9. 装箱清单 (28)10. 注意事项及产品维护 (28)附录1关于Z W D415外置分流器补充说明 (30)1.产品选型说明：表1 产品选型说明表1-1 ZWD414B/D433B功能第 1 页表1-2 ZWD415/ZWD416功能第 2 页表1-3 ZWD432B功能第 3 页表1-4 ZWD433C功能第 4 页表2 其他参数：订货须知：用户在订货前，请确认以下项目：1. 测试参数的范围满足订货产品的量程要求；其它测试范围必须订货时声明。
2. 工作电源：AC (85～265)V，(45～65)Hz；DC (125～250)V；其它要求必须订货声明。
3. 通讯串口默认RS485，MODBUS规约，如需RS232必须订货声明。
4. 扩展功能为选项，非标准配置；用户订货时必需声明。
5. 特制产品测量量程请参照产品标牌，其它特别声明的技术要求或使用要求。

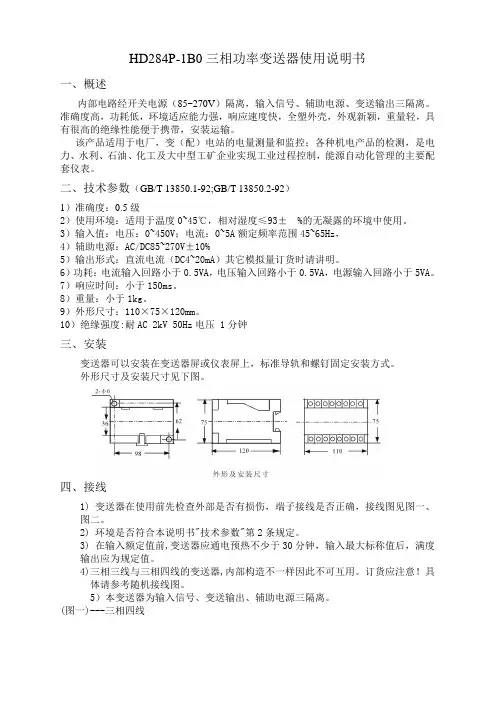

HD284P-1B0三相功率变送器使用说明书一、概述内部电路经开关电源（85~270V）隔离，输入信号、辅助电源、变送输出三隔离。
准确度高，功耗低，环境适应能力强，响应速度快，全塑外壳，外观新颖，重量轻，具有很高的绝缘性能便于携带，安装运输。
该产品适用于电厂，变（配）电站的电量测量和监控；各种机电产品的检测，是电力、水利、石油、化工及大中型工矿企业实现工业过程控制，能源自动化管理的主要配套仪表。
二、技术参数（GB/T 13850.1-92;GB/T 13850.2-92）1）准确度：0.5级2）使用环境：适用于温度0~45℃，相对湿度≤93± %的无凝露的环境中使用。
3）输入值：电压：0~450V；电流：0~5A额定频率范围45~65Hz，4）辅助电源：AC/DC85~270V±10%5）输出形式：直流电流（DC4~20mA）其它模拟量订货时请讲明。
6）功耗：电流输入回路小于0.5VA，电压输入回路小于0.5VA，电源输入回路小于5VA。
7）响应时间：小于150ms。
8）重量：小于1kg。
9）外形尺寸：110×75×120mm。
10）绝缘强度:耐AC 2kV 50Hz电压 1分钟三、安装变送器可以安装在变送器屏或仪表屏上，标准导轨和螺钉固定安装方式。
外形尺寸及安装尺寸见下图。
四、接线1) 变送器在使用前先检查外部是否有损伤，端子接线是否正确，接线图见图一、图二。
2) 环境是否符合本说明书"技术参数"第2条规定。
3) 在输入额定值前,变送器应通电预热不少于30分钟，输入最大标称值后，满度输出应为规定值。
4)三相三线与三相四线的变送器,内部构造不一样因此不可互用。
订货应注意！具体请参考随机接线图。
5）本变送器为输入信号、变送输出、辅助电源三隔离。
(图一)---三相四线方式1（3个CT时）：三相四线的工作方式，有中心线。
(图二)---三相三线方式2（2个CT时）：三相三线的工作方式。

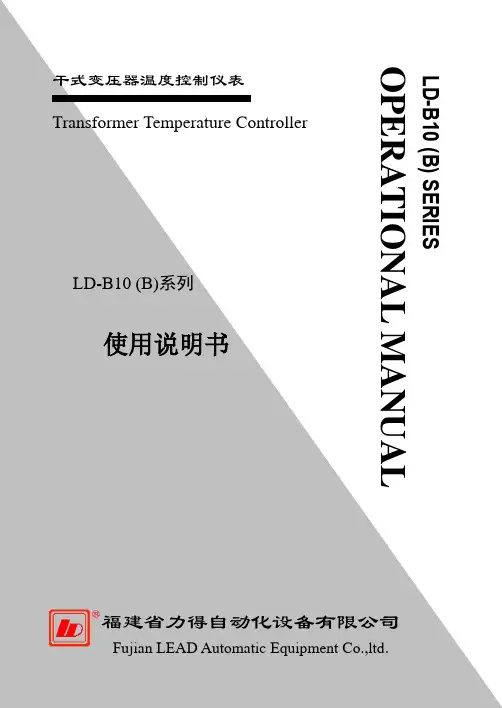

LD-B10 (B) SERIES OPERATIONAL MANUAL 干式变压器温度控制仪表Transformer Temperature Controller LD-B10 (B)系列使用说明书福建省力得自动化设备有限公司Fujian LEAD Automatic Equipment Co.,ltd.写在前面◆本说明书由最终使用者．．．．．保留！◆安装、操作前，请认真阅读本手册！在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！◆为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。
◆请勿将温控仪安装在高温、强腐蚀性、高场强的环境当中。
◆禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。
（操作密码：1012）◆接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
◆如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：、7820834。
◆本册若有进一步修订和更改，恕不另行通知。
目录走进力得--------------------------3一、概述---------------------------4二、技术指标-----------------------4三、工作原理-----------------------5四、功能与型号分类-----------------6五、面板及后板---------------------7六、传感电缆总成-------------------8七、操作与显示---------------------9八、功能模块-----------------------10九、B10-10E(B)电流输出型控制仪-----14十、B10-10F(B)通讯型控制仪---------15十一、现场故障处理小常识-----------16十二、安装-------------------------17十三、配件与订货-------------------19十四、服务-------------------------19走进力得93年，公司创建。

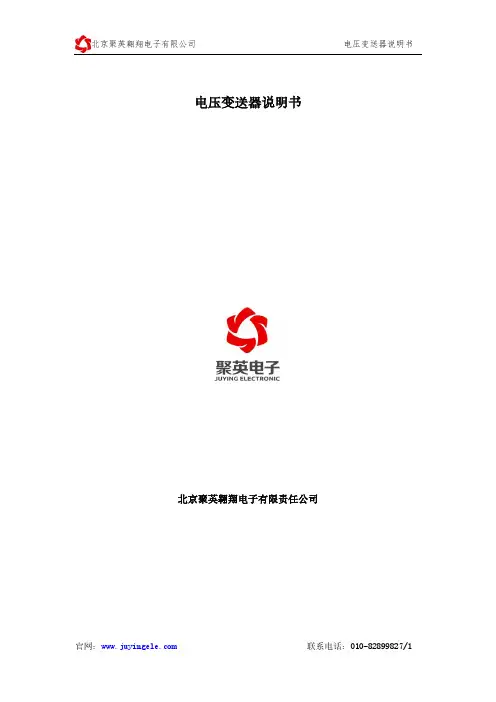

电压变送器说明书
北京聚英翱翔电子有限责任公司
目录
一、产品特点 (1)
二、产品功能 (1)
三、产品型号 (1)
四、主要参数 (1)
五、引脚说明 (2)
六、外壳尺寸 (2)
七、实物图 (3)
八、使用注意事项 (3)
一、产品特点
●DC12-24V供电；
●1路（4-20mA/0-10V ）12位AD模拟量输出；
●量程范围为0-300V AC。
二、产品功能
JY-DIN-AC300V电压变送器是一种将被测交流电压转换成按线性比例输出直流电流或者电压输出。
广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
电压变送器用于测量电网中波形畸变较严重的电压信号，也可以测量方波，三角波等非正弦波形。
三、产品型号
四、主要参数
五、引脚说明
六、外壳尺寸
七、实物图
八、使用注意事项
1、使用前，请仔细阅读产品说明书，如有疑问，请与公司技术支持或售后服务人员联系；
2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V交流电源为产品作为工作电源；
3、NC端口悬空即可，不可私自连接信号线；
4、严禁私自拆装产品，防止产品失效或发生故障。
交流电压变送器1.产品概述该变送器能够测量单相交流电流，隔离变送输出1路、2路相互独立的DC 0/4～20mA、0/1～5V、0/2～10V 信号或者一路DC 0/4～20mA、0/1～5V、0/2～10V 信号和一路485通讯。
2.型号说明BD100- / -BD100-电量变送器输入类型： AV-交流电压11-一进一出 12-一进两出 I-电流输出 V-电压输出 C-485通信 A-98.0mm*66.5mm*22.5mm 输出类型：C-99.0mm*112.0mm*22.5mm3.技术参数技术参数输入输入信号AC 0～100V/0～500VA输出输出信号第一路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V 第二路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V，RS485负载电阻电流输出时：≤550Ω；电压输出时：≥30K精度等级0.2%温度系数200ppm/℃响应时间≤350ms电源供电电压DC 20～35V，AC/DC 85～265V功耗≤1.9W电源保护反向保护（24V 供电）一般特性工作温度-20℃～60℃储存温度-40℃～80℃相对湿度≤95%RH，不结露，无腐蚀性气体场所海拔≤2500m 防护等级IP20外形尺寸99.0mm*112.0mm*22.5mm重量约160g 绝缘参数EMC 标准GB/T 18268绝缘强度辅助电源、输入、输出两两之间AC 2000V/1min绝缘电阻≥100MΩ安装方式TS35导轨式安装4.外形及安装（单位：mm）BD100-AV/□-C12壳体尺寸图909911222.535.55.指示灯含义1.绿灯：上电后，电源1S闪烁一次。
RS485通讯连接成功后，50ms闪烁一次。
2.红灯：发生过压、过流时，红灯点亮（过压、过流报警值为满度信号的120%）。
6.接线方式注：仪表接线采用可拆卸的接线端子，导线采用横截面积为0.5mm²～2.5mm²屏蔽线。
