PCB阻抗设计与阻抗类型图解

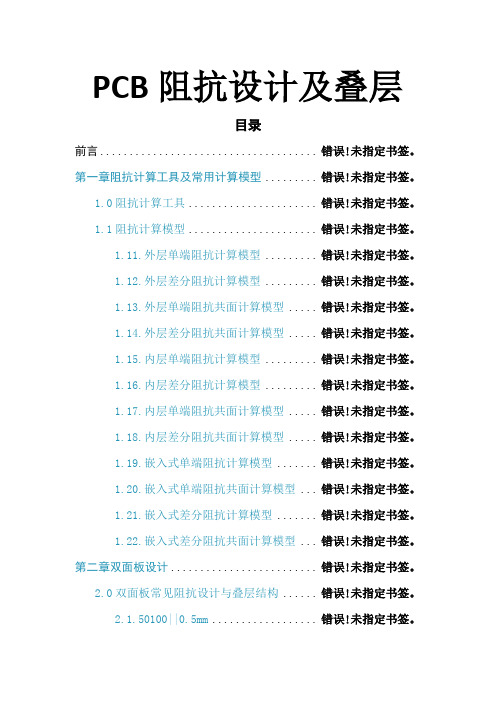

PCB阻抗设计及叠层目录前言 (4)第一章阻抗计算工具及常用计算模型 (7)1.0 阻抗计算工具 (7)1.1 阻抗计算模型 (7)1.11. 外层单端阻抗计算模型 (7)1.12. 外层差分阻抗计算模型 (8)1.13. 外层单端阻抗共面计算模型 (8)1.14. 外层差分阻抗共面计算模型 (9)1.15. 内层单端阻抗计算模型 (9)1.16. 内层差分阻抗计算模型 (10)1.17. 内层单端阻抗共面计算模型 (10)1.18. 内层差分阻抗共面计算模型 (11)1.19. 嵌入式单端阻抗计算模型 (11)1.20. 嵌入式单端阻抗共面计算模型 (12)1.21. 嵌入式差分阻抗计算模型 (12)1.22. 嵌入式差分阻抗共面计算模型 (13)第二章双面板设计 (14)2.0 双面板常见阻抗设计与叠层结构 (14)2.1. 50 100 || 0.5mm (14)2.2. 50 || 100 || 0.6mm (14)2.3. 50 || 100 || 0.8mm (15)2.4. 50 || 100 || 1.6mm (15)2.5. 50 70 || 1.6mm (15)2.6. 50 || 0.9mm || Rogers Er=3.5 (16)2.7. 50 || 0.9mm || Arlon Diclad 880 Er=2.2 (16)第三章四层板设计 (17)3.0. 四层板叠层设计方案 (17)3.1. 四层板常见阻抗设计与叠层结构 (18)3.10. SGGS || 50 55 60 || 90 100 || 0.8mm 1.0mm 1.2mm 1.6mm 2.0mm (18)3.11. SGGS || 50 55 60 || 90 100 || 0.8mm 1.0mm 1.2mm 1.6mm 2.0mm (19)3.12. SGGS || 50 55 60 || 90 95 100 || 1.6mm (20)3.13. SGGS || 50 55 60 || 85 90 95 100 || 1.0mm 1.6mm (21)3.14. SGGS || 50 55 75 || 100 || 1.0mm 2.0mm (22)3.15. GSSG || 50 || 100 || 1.0mm (22)3.16. SGGS || 75 ||100 105 || 1.3mm 1.6mm (23)3.17. SGGS || 50 100 || 1.3mm (23)3.18. SGGS || 50 100 || 1.6mm (24)3.19. SGGS || 50 || 1.6mm || 混压 (24)3.20. SGGS || 50 || 1.6mm || 混压 (25)3.21. SGGS || 50 || 100 || 2.0mm (25)第四章六层板设计 (26)4.0. 六层板叠层设计方案 (26)4.1. 六层板常见阻抗设计与叠层结构 (27)4.10. SGSSGS || 50 55 || 90 100 || 1.0mm (27)4.11. SGSSGS || 50 || 90 100 || 1.0mm (28)4.12. SGSSGS || 50 || 90 100 || 1.6mm (29)4.13. SGSGGS || 50 || 90 100 || 1.6mm (30)4.14. SGSGGS || 50 || 90 100 || 1.6mm (31)4.15. SGSSGS || 50 75 || 100 || 1.6mm (32)4.16. SGSSGS || 50 || 90 100 || 1.6mm (33)4.17. SGSSGS || 50 || 100 || 1.6mm (34)4.18. SGSSGS || 50 60 || 90 100 || 1.6mm (35)4.19. SGSSGS || 50 60 || 100 110 || 1.6mm (36)4.20. SGSSGS || 50 || 90 100 || 1.6mm (37)4.21. SGSSGS || 65 75 || 100 || 1.6mm (38)4.22. SGSGGS || 50 55 || 85 90 100 || 1.6mm (39)4.23. SGSSGS || 50 55 || 90 100 || 1.6mm (40)4.24. SGSGGS || 50 55 || 90 100 || 1.6mm (41)4.25. SGSGGS || 50 || 90 100 || 1.6mm (42)4.26. SGGSGS || 50 60 || 90 100 || 1.6mm (43)4.27. SGSGGS || 37.5 50 || 100 || 2.0mm (44)4.28. SGSGGS || 37.5 50 || 100 || 2.0mm (45)4.29. SGSGGS || 37.5 50 || 100 || 2.0mm (46)4.30. SGSGGS || 37.5 50 || 100 || 2.0mm (47)第五章八层板设计 (48)5.0. 八层板叠层设计方案 (48)5.1. 八层板常见阻抗设计与叠层结构 (49)5.10. SGSSGSGS || 50 55 || 90 100 || 1.0mm (49)5.11. SGSGGSGS || 50 55 || 90 100 || 1.0mm (50)5.12. SGSGGSGS || 55 || 90 100 || 1.0mm (51)5.13. SGSSGSGS || 55 90 100 || 1.6mm (52)5.14. SGSGGSGS || 50 || 100 || 1.6mm (53)5.15. SGSGGSGS || 55 90 100 || 1.6mm (54)5.16. SGSGGSGS || 50 55 || 100 || 1.6mm (55)5.17. SGSSGSGS || 37.5 50 55 75 || 90 100 || 1.6mm (56)5.18. SSGSSGSS || 50 || 100 || 1.6mm (57)5.19. SGSGSSGS || 50 55 || 90 100 || 1.6mm (58)5.20. GSGSSGSG || 50 60 || 100 || 2.0mm (59)5.21. SGSGGSGS || 37.5 50 55 75 || 90 100 || 2.0mm (60)5.22. SSGSSGSS || 50 55 60 || 100 || 2116 2.0mm (61)5.23. SGSG GSGS || 55 || 90 100 || 2116 2.0mm (62)5.24. SGSGGSGS || 50 65 70 || 50 85 100 110 || 2.0mm (63)5.25. GSGSSGSG || 50 ||100 || 2.0mm (64)5.26. SGSGSSGS || 50 55 60 || 85 90 100 || 2.0mm (65)5.27. SGSSGSGS || 50 55 || 90 100 || 2.0mm (67)第六章十层板设计 (68)6.0 十层板叠层设计方案 (68)6.1. 十层常见阻抗设计与叠层结构 (69)6.10. SGSSGSGSGS || 50 || 100 || 1.6mm (69)6.11. SGSSGSGSGS || 50 || 100 || 1.6mm (70)6.12. SGSSG GSSGS || 50 || 90 100 || 1.6mm (71)6.13. SGSGG SGSGS || 50 || 90 100 || 2.0mm (72)6.14. SGSSGGSSGS || 50 || 100 || 1.8mm (73)6.15. SGSSGGSSGS || 50 || 100 || 2.0mm (74)6.16. SGSSGGSSGS || 50 || 90 100 || 2.0mm (75)6.17. SGSGGSGSGS || 50 || 100 || 2.0mm (76)6.18. SGSSGSGSGS || 50 || 90 100 || 2.0mm (77)6.19. SGSGSGGSGS || 50 || 100 || 2.0mm (78)6.20. SGSGSGGSGS || 50 75 || 150 || 2.4mm (79)6.21. SGGSSGSGGS || 50 75 || 100 || 1.8mm (80)第七章十二层板设计 (81)7.0 十二层板叠层设计方案 (81)7.1 十二层常见阻抗设计与叠层结构 (82)7.10. SGSGSGGSGSGS || 33 37.5 40 50 || 85 90 100 || 1.6mm (82)7.11. SGSSGSSGSSGS || 50 || 100 || 1.6mm (83)7.12. SGSGSGGSGSGS || 50 || 100 || 1.6mm (85)7.13. SGSGSGGSGSGS || 33 37.5 40 50 || 85 90 100 || 1.6mm (86)7.14. SGSGSGGSGSGS || 33 37.5 40 50 || 85 90 100 || 1.6mm (87)7.15. SGSSGGSSGSGS || 45 50 || 100 || 1.6mm (89)7.16. SG SG SG GS GS GS || 50 || 100 || 1.6mm (90)7.17. SGSGSGGSGSGS || 50 60 || 100 || 2.0mm (91)7.18. SGSGSGGSGSGS || 50 55 || 90 100 || 2.0mm (92)7.19. SGSGSGGSGSGS || 50 60 || 100 || 2.2mm (93)前言随着信号传输速度的迅猛提高以及高频电路的广泛应用,对印刷电路板也提出了更高的要求?要得到完整?可靠?精确?无干扰?噪音的传输信号?就必须保证印刷电路板提供的电路性能保证信号在传输过程中不发生反射现象,信号完整,传输损耗低,起到匹配阻抗的作用?为了使信号,低失真﹑低干扰?低串音及消除电磁干扰EMI?阻抗设计在PCB设计中显得越来越重要?对我们而言，除了要保证PCB板的短、断路合格外，还要保证阻抗值在规定的范围内，只有这两方向都合格了印刷板才符合客户的要求。

前言为保证信号传输质量、降低EMI干扰、通过相关的阻抗测试认证,需要对PCB 关键信号进行阻抗匹配设计。

本设计指南是综合常用计算参数、电视机产品信号特点、PCB Layout实际需求、SI9000软件计算、PCB供应商反馈信息等,而最终得出此推荐设计。

适用于大部分PCB供应商的制程工艺标准和具有阻抗控制要求的PCB板设计。

一、双面板阻抗设计100欧姆差分阻抗推荐设计①、包地设计:线宽、间距 7/5/7 mil地线宽度≥20mil信号与地线距离6mil,每400mil内加接地过孔;②、不包地设计:线宽、间距 10/5/10mil差分对与对之间距离≥20mil(特殊情况不能小于10mil建议整组差分信号线外采用包地屏蔽,差分信号与屏蔽地线距离≥35mil(特殊情况不能小于20mil。

90欧姆差分阻抗推荐设计①、包地设计:线宽、间距 10/5/10mil地线宽度≥20mil信号与地线距离6mil或5mil,每400mil内加接地过孔;②、不包地设计:线宽、间距 16/5/16mil差分对与对之间距离≥20mil建议整组差分信号线外采用包地屏蔽,差分信号与屏蔽地线距离≥35mil(特殊情况不能小于20mil。

要领:优先使用包地设计,走线较短并且有完整地平面可采用不包地设计;计算参数:板材FR-4,板厚1.6mm+/-10%,板材介电常数4.4+/-0.2,铜厚1.0盎司(1.4mil阻焊油厚度 0.6±0.2mil,介电常数 3.5+/-0.3图1 包地设计图2 不包地设计二、四层板阻抗设计100欧姆差分阻抗推荐设计线宽、间距 5/7/5mil差分对与对之间距离≥14mil(3W准则注:建议整组差分信号线外采用包地屏蔽,差分信号与屏蔽地线距离≥35mil(特殊情况不能小于20mil。

90欧姆差分阻抗推荐设计线宽、间距 6/6/6mil差分对与对之间距离≥12mil(3W准则要领:在差分对走线较长情况下,USB的差分线建议两边按6mil的间距包地以降低EMI风险(包地与不包地,线宽线距标准一致。

4.2.2.2 T1/B1 分别相连的测试线长一般为 100mm，线宽与板内生产板内阻抗线宽度一致，且线面盖阻焊 油墨；
d 4.2.2.3 T1-T2/T2-B2/B2-B1/B1-T1 的两个相邻孔中心距一般为 2.54mm; e 4.2.2.4 其中，T1 仅与 TOP 层阻抗测试线相连，T2 仅与 TOP 面第 2 层内层相连；B1 仅与 BOT 层阻抗测 r 试线相连，B2 仅与 BOT 层第 2 层相连。 te 阻抗条的设计图例：
深圳顺易捷科技有限公司
Shenzhen ShunYiJie Technology Co., Ltd.
5.3 CPU 载板的 TDR 测试
d Hioki 公司 2001 年六月才在 JPCA 推出的“1109 Hi Tester”，为了对 1.7GHz 高速传输 FC/PGA 载板在 Z0 方
面的正确量测起见，已不再使用飞针式（Flying probe）快速移动的触测，也放弃了 SMA 探棒式的 TDR 手动
3.3 但当上述微带线中 Z0 的四种变数（w、t、h、 r）有任一项发生异常，例如图中的讯号线出现缺口
e 时，将使得原来的 Z0 突然上升（见上述公式中之 Z0 与 W 成反比的事实），而无法继续维持应有的稳 UnRegister 定均匀（Continuous）时，则其讯号的能量必然会发生部分前进，而部分却反弹反射的缺失
4． 2 示意图说明：
4．2．1 阻抗线的位置
一般加在生产板 PNL 边上或在客户允许的前提下加在 SET 边上
4．2．2 阻抗线的规格说明
4．2．2．1 T1、T2/B1、B2 为四个 PTH 孔，一般为喷锡成形孔，成品孔径为 1.00mm 左右，RING（成品 焊环）要求为 0.16-0.20mm;

No.L1--------------------------1/3oz + Plating2116*1 4milL2-------------------------0.7 H/H mm 含铜L3-------------------------2116*1 4milL4-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L4(屏蔽层L2/L3)：单端：线宽 6.5mil ,阻值 50Ω±10%单端：线宽 4.5mil ,阻值 60Ω±10%差分：线宽6mil，线距6mil，阻值 90Ω±10%差分：线宽5mil，线距7mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.7 H/H mm 含铜(偏上限料)L3-------------------------1080*1 3milL4-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L4(屏蔽层L2/L3)：单端：线宽 5mil ,阻值 50Ω±10%单端：线宽 4mil ,阻值 55Ω±10%差分：线宽4.5mil，线距5.5mil，阻值 90Ω±10%差分：线宽3.5mil，线距5.5mil，阻值 100Ω±10% L3(屏蔽层L2&L4)：差分：线宽3.5mil，线距6mil，阻值 90Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.9MM 1/1 OZ 含铜L3-------------------------1080*1 3milL4-------------------------1/3oz + Plating压合厚度：1.1±0.1MM成品厚度：1.2±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L4(屏蔽层L2/L3)：单端：线宽 4.7mil ,阻值 50Ω±10%单端：线宽 3.8mil ,阻值 55Ω±10%差分：线宽4.5mil，线距5.5mil，阻值 90Ω±10%差分：线宽3.5mil，线距5.5mil，阻值 100Ω±10%L3(屏蔽层L2&L4)：单端：线宽 3mil ,阻值 55Ω±10%差分：线宽3mil，线距8mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4milL2-------------------------0.15 H/H mm 含铜L3-------------------------7628*2 15milL4-------------------------0.15 H/H mm 含铜L5-------------------------2116*1 4milL6-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 11mil ,阻值 60Ω±10%（阻抗层L1，屏蔽层L3）单端：线宽 4mil ,阻值 60Ω±10%差分：线宽4mil，线距4.5mil，阻值 100Ω±10%L3(屏蔽层L2&L4)：单端：线宽 4mil ,阻值 60Ω±10%差分：线宽4mil，线距5mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4milL2-------------------------0.2 H/H mm 含铜L3-------------------------2116*2 10milL4-------------------------0.2 H/H mm 含铜L5-------------------------2116*1 4milL6-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 18.5mil ,阻值 50Ω±10%（阻抗层L1，屏蔽层L3）单端：线宽 5mil ,阻值 55Ω±10%差分：线宽5.5mil，线距6mil，阻值 90Ω±10%差分：线宽4mil，线距6mil，阻值 100Ω±10%L4(屏蔽层L3&L5)：单端：线宽 5mil ,阻值 55Ω±10%差分：线宽6mil，线距6mil，阻值 90Ω±10%差分：线宽4mil，线距4.5mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.15MM 1/1 含铜L3-------------------------7628*2 16milL4-------------------------0.15MM 1/1 含铜L5-------------------------1080*1 3milL6-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 13.5mil ,阻值 50Ω±10%（阻抗层L1，屏蔽层L3）单端：线宽 4.6mil ,阻值 50Ω±10%差分：线宽4.2mil，线距4.5mil，阻值 90Ω±10%差分：线宽3.5mil，线距5.5mil，阻值 100Ω±10%L4(屏蔽层L3&L5)：单端：线宽 4mil ,阻值 50Ω±10%差分：线宽3mil，线距7mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.15MM 1/1OZ 含铜L3-------------------------7628*2 16milL4-------------------------0.15MM 1/1OZ 含铜L5-------------------------1080*1 3milL6-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 4.7mil ,阻值 50Ω±10%差分：线宽4.7mil，线距6mil，阻值 90Ω±10%差分：线宽4mil，线距8mil，阻值 100Ω±10%L4(屏蔽层L3&L5)：差分：线宽3.2mil，线距8.8mil，阻值100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.2 1/1 mm 含铜L3-------------------------7628*2+2116*1 20milL4-------------------------0.2 1/1 mm 含铜L5-------------------------1080*1 3milL6-------------------------1/3oz + Plating压合厚度：1.1±0.1MM成品厚度：1.2±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 5mil ,阻值 50Ω±10%单端：线宽 4mil ,阻值 55Ω±10%差分：线宽 5mil，线距8mil，阻值 90Ω±10%差分：线宽 3.5mil，线距4.5mil，阻值 100Ω±10% L3(屏蔽层L2&L4)：单端：线宽 5mil ,阻值 55Ω±10%差分：线宽 5mil，线距5.5mil，阻值 90Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.15MM 1/1OZ 含铜L3-------------------------7628*3 24milL4-------------------------0.15MM 1/1OZ 含铜1080*1 3milL6-------------------------1/3oz + Plating压合厚度：1.1±0.1MM成品厚度：1.2±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 4.6mil ,阻值 50Ω±10%单端：线宽 3.7mil ,阻值 55Ω±10%差分：线宽 4mil，线距4.5mil，阻值 90Ω±10%差分：线宽 3.3mil，线距5mil，阻值 100Ω±10% L3(屏蔽层L2&L4)：单端：线宽 3.2mil ,阻值 55Ω±10%差分：线宽 3.5mil，线距5.5mil，阻值 90Ω±10%差分：线宽 3mil，线距7mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.15 1/1 mm 含铜L3-------------------------2116*1 5mil-------------------------0.4 H/H mm 含铜（蚀刻成光板）-------------------------2116*1 5milL4-------------------------0.15 1/1 mm 含铜L5-------------------------1080*1 3milL6-------------------------1/3oz + Plating压合厚度：1.1±0.1MM成品厚度：1.2±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 5mil ,阻值 50Ω±10%单端：线宽 4mil ,阻值 55Ω±10%差分：线宽 4mil，线距4mil，阻值 90Ω±10%L4(屏蔽层L2&L5)：单端：线宽 3.5mil ,阻值 55Ω±10%差分：线宽 3.3mil，线距4.7mil，阻值 90Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4.6mil0.2 H/H mm 含铜L3-------------------------2116*1 4.6milL4-------------------------0.2 H/H mm 含铜L5-------------------------2116*1 4.6milL6-------------------------0.2 H/H mm 含铜L7-------------------------2116*1 4.6milL8-------------------------1/3oz + Plating压合厚度：1.1±0.1MM成品厚度：1.2±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L8(屏蔽层L2/L7)：单端：线宽 7.87mil ,阻值 50Ω±10%单端：线宽 4mil ,阻值 65Ω±10%差分：线宽 4.5mil，线距5mil，阻值 100Ω±10% L3(屏蔽层L2&L4)：单端：线宽 4mil ,阻值 55Ω±10%差分：线宽 4mil，线距8mil，阻值 100Ω±10%L5(屏蔽层L4&L6)：单端：线宽 4mil ,阻值 55Ω±10%差分：线宽 4mil，线距8mil，阻值 100Ω±10%L6(屏蔽层L5&L7)：单端：线宽 4mil ,阻值 55Ω±10%差分：线宽 4mil，线距8mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4milL2-------------------------0.6 H/H mm 含铜L3-------------------------2116*1 4milL4-------------------------1/3oz + Plating压合厚度：0.8±0.1MM成品厚度：0.9±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L4(屏蔽层L2/L3)：单端：线宽 6mil ,阻值 50Ω±10%单端：线宽 4mil ,阻值 60Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4milL2-------------------------0.7 1/1 mm 含铜L3-------------------------2116*1 4milL4-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L4(屏蔽层L2/L3)：单端：线宽 6mil ,阻值 50Ω±10%单端：线宽 5mil ,阻值 55Ω±10%差分：线宽6mil，线距7mil，阻值 90Ω±10%差分：线宽4mil，线距5.5mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 3milL2-------------------------0.7 H/H mm 含铜L3-------------------------1080*1 3milL4-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L4(屏蔽层L2/L3)：单端：线宽 6mil ,阻值 45Ω±10%单端：线宽 5mil ,阻值 50Ω±10%差分：线宽4.8mil，线距5.44mil，阻值 90Ω±10%差分：线宽4.5mil，线距8mil，阻值 95Ω±10%No.L1--------------------------1/3oz + Plating1080*1 2.8milL2-------------------------0.15 H/H mm 含铜L3-------------------------7628*2+1080*1 17.8milL4-------------------------0.15 H/H mm 含铜L5-------------------------1080*1 2.8milL6-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 14mil ,阻值 50Ω±10%（阻抗层L1，屏蔽层L3）单端：线宽 4.5mil ,阻值 50Ω±10%差分：线宽5mil，线距10mil，阻值 90Ω±10%差分：线宽4mil，线距9mil，阻值 100Ω±10%L3/L4(屏蔽层L2&L5)：单端：线宽 5mil ,阻值 50Ω±10%差分：线宽5mil，线距5mil，阻值 90Ω±10%差分：线宽4mil，线距6mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating1080*1 2.8milL2-------------------------0.15MM 1/1 含铜L3-------------------------7628*2+1080*1 17.8milL4-------------------------0.15MM 1/1 含铜L5-------------------------1080*1 2.8milL6-------------------------1/3oz + Plating压合厚度：0.9±0.1MM成品厚度：1.0±0.1MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 13mil ,阻值 50Ω±10%（阻抗层L1，屏蔽层L3）单端：线宽 4.3mil ,阻值 50Ω±10%差分：线宽4.3mil，线距5.7mil，阻值 90Ω±10%差分：线宽3.1mil，线距4.9mil，阻值 100Ω±10%L3/L4(屏蔽层L2&L5)：单端：线宽 4mil ,阻值 50Ω±10%差分：线宽4mil，线距7.5mil，阻值 90Ω±10%差分：线宽3mil，线距7mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4milL2-------------------------0.15 H/H mm 含铜L3-------------------------2116*1 4mil-------------------------0.8 H/H mm 含铜（蚀刻成光板）-------------------------2116*1 4milL4-------------------------0.15 H/H mm 含铜L5-------------------------2116*1 4milL6-------------------------1/3oz + Plating压合厚度：1.5±0.15MM成品厚度：1.6±0.15MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 5mil ,阻值 55Ω±10%差分：线宽 5mil，线距7.5mil，阻值 100Ω±10%L3(屏蔽层L2&L5)：单端：线宽5mil ,阻值 55Ω±10%差分：线宽 5mil，线距7.5mil，阻值 100Ω±10%No.L1--------------------------1/3oz + Plating2116*1 4.5milL2-------------------------0.15 1/1 mm 含铜L3-------------------------7628*1 7mil-------------------------0.7 H/H mm 含铜（蚀刻成光板）-------------------------7628*1 7milL4-------------------------0.15 1/1 mm 含铜L5-------------------------2116*1 4.5milL6-------------------------1/3oz + Plating压合厚度：1.5±0.15MM成品厚度：1.6±0.15MMPP厚度为填胶后厚度阻抗计算：L1/L6(屏蔽层L2/L5)：单端：线宽 6mil ,阻值 55Ω±10%差分：线宽 5.5mil，线距7mil，阻值 100Ω±10%L3/L4(屏蔽层L2&L5)：单端：线宽4mil ,阻值 55Ω±10%差分：线宽 4.8mil，线距7.7mil，阻值 90Ω±10%差分：线宽 3.8mil，线距8.7mil，阻值 100Ω±10% No.L1--------------------------Hoz + Plating2116*1 4milL2-------------------------0.2MM 1/1OZ 含铜L3-------------------------2116*1 4mil1080*1 3milL4-------------------------0.2MM 1/1OZ 含铜L5-------------------------1506*1 6milL6-------------------------0.2MM 1/1OZ 含铜L7-------------------------1080*1 3mil2116*1 4milL8-------------------------0.2MM 1/1OZ 含铜L9-------------------------2116*1 4milL10-------------------------Hoz + Plating压合厚度：1.5±0.15MM成品厚度：1.6±0.16MMPP厚度为填胶后厚度阻抗计算：L1/L10(屏蔽层L2/L9)：单端：线宽 6.5mil ,阻值 50Ω±10%差分：线宽5mil，线距8mil，阻值 100Ω±10%L3/L4(屏蔽层L2&L5): 单端：线宽 5.5mil ,阻值 50Ω±10%差分：线宽4.5mil，线距9mil，阻值 100Ω±10% L7/L8(屏蔽层L6&L9): 单端：线宽 5.5mil ,阻值 50Ω±10%差分：线宽4.5mil，线距9mil，阻值 100Ω±10%。

印制电路板(PCB)的阻抗控制介绍一：特性阻抗原理：传输线的定义，在国际标准IPC-2141 3.4.4说明其原则“当 信号在导线中传输时，若该导线长度大到信号波长的1/7，则该导线应被视做传输线。

如当某电磁波信号以时钟频率为900MHZ （GSM手机传输频率）在导线中传播时，则如果线路的长度大于：1/7波长=1C/7F=4.76CM 时，该线路就被定义为传输线。

众所周知，直流电路中电流传输时遇到的阻力叫电阻，交流电路中电流遇到的阻力叫阻抗而高频（》400MHZ ）电路中传输信号所遇到的阻力叫特性阻抗，在高频情况下，印制板上的传输信号铜导线可以被视为由一串等效电阻及一并连电感所组合而成的传导线路，而此等效电阻在高频分析时小到可以忽略不记，因此我们在对一个印制板的信号传输进行高频分析时，则只需考虑杂散分布之串联电感及并联电容的效应，我们可以得到以下公式；Z0=R+√L/C √≈√L/C （ Z0为特性阻抗值）关于特性阻抗，有以下几原则：1、 在数字信号在板子上传输时，印制板线路的特性阻抗值必须与头尾元件的电子阻抗匹配，如果不匹配的话，所传送的信号能量将出现反射，散失，衰减，或延误，等现象，从而产生杂信，2、 由于电子元件的电子阻抗越高时，其传输速率才越快，因而电路板的特性阻抗值也要随之提高，才能与之匹配，3、射频通信用的PCB ，除强调 Z0外，有时更加强调板材本身具有低的 Er （介质常数）值及低的Df （介质损耗因子）值。

高频信号在介质中的传输速度为C/ Er,可知：Er 越小，传输速度越快，这也是为何高频要用低介质常数的高频材料。

Df 影响着信号在介质传输过程中的失真，Df 越小，失真越小。

二：特性阻抗的常见形式和计算方法：在线路板的设计中，传输信号最常见的有4种单线布线和2种差分布线方式方式：以上四种单线传输信号布线方式的阻抗计算公式见下；（差分略）1、 微带线：Z 。

=87ln 「5.98H/（0.8W+T ）」Er+1.412、 埋入式微带线Z 。
