建筑图形算量第一章 概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。
3用软件做工程的顺序4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。
（2）点击新建向导（如图2），进入新建工程。
图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。
输入完毕后点击下一步。
图43.编制信息页面的内容只起标识作用，不需要进行输入。
直接点击下一步。
图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。
图61.进入楼层信息图72.添加楼层图83.修改楼层名称将第四层的名称修改为屋面层。
图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。
图101.进入轴网页面图11 图12 2.定义正交轴网（1）新建“正交轴网”。
图13（2）定义下开间尺寸。
图14（3）定义上开间尺寸。
将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。
输入完毕后点击“轴号自动排序”。
图15（4）定义左进深尺寸。
将图纸左进深轴距依次填入添加框中，输入每个数字后回车（如图16）。
图163.定义圆弧轴网（1）新建圆弧轴网。
在构件列表中点击“新建”，选择“新建圆弧轴网”。
（2）定义下开间尺寸。
点击“下开间”，点击“添加”，角度框中输入45回车、45回车。
图17（3）定义左进深尺寸。
点击“左进深”，点击“添加”，弧距框中输入5350回车、5350回车。
圆弧轴网定义完成。
图184绘制正交轴网（1）点击“轴网-1”，点击常用工具条中的“绘图”，切换到绘图状态（图19）。
⾄2020.10.01）⼴联达软件模型算量操作流程（岑编制的简洁版）1、建⼯程2、建⽴轴⽹3、施⼯图导⼊4、画图输⼊⼯程量或钢筋：（1）、定义（定义、新建）（2）、输⼊⼯程量或钢筋信息（3）、画图5、汇总看结果、2、如何调出模块导航栏、构件列表、构件属性编辑器：定义或在绘图中选择定义、左单击视图、左单击模块导航栏或构件列表或构件属性编辑器。
《打字英⽂或键盘英⽂⼤写：按Z柱、B板、L梁断⾯图出现》3、Ctrl+C(复制）Ctrl+V(粘贴）带基点复制ctrl+shlft+c 全选ctrl+shlft+A⼴联达软件操作程序1、新建⼯程：双击⼴联达钢筋算量图标、新建向导、下⼀步、下⼀步、下⼀步、下⼀步、完成、插⼊楼层、输⼊层⾼等、⽂件、另存为、桌⾯、保存。
Χ（关闭窗⼝）。
2、建⽴轴⽹轴线：①、⽆图纸建⽴轴⽹轴线：打开新建钢筋算量⼯程、视图、模块导航栏、+轴线、左双击轴⽹、新建、新建正交轴⽹、下开间、添加、左进深、添加（每点击⼀次添加出现⼀个轴线尺⼨，尺⼨可修改）、上开间、添加、右进深、添加、、、、、、保存。
②、按图纸建⽴轴⽹:挑选⼀张轴线齐全08CAD结构图放在桌⾯上、打开新建钢筋算量⼯程、视图、模块导航栏、╋CAD识别、CAD草图、添加图纸、打开⼀张桌⾯上结构图、定位CAD图《按住⿏标滚轮移动⿏标、将图纸移到显⽰屏中间、转动⿏标滚轮放⼤图纸》左单击1轴与A轴交点《转动⿏标滚轮缩⼩图纸》左单击坐标、输⼊X=0、Y=0、确定《转动⿏标滚轮放⼤图纸》识别轴⽹、提取轴线边线、☉图层选择、左单击轴线、右击、提取轴线标识、☉图层选择、左单击⼀个轴号、例轴，所有轴线全部变绿⾊。
右击。
识别轴⽹（上⽅）、⾃动识别轴⽹、左双击□CAD原始图层左侧的⽅框《看到所有楼层的轴⽹、看不到图纸》。
关闭X窗⼝、是否保存、是。
3、施⼯图导⼊到钢筋图形算量中：打开已建⽴轴⽹图形《视图、构件图元显⽰设置、勾选构件图元显⽰看到图形及轴⽹、不勾选全⽆。
——板的计算设置介绍实际工程中，板中需要计算的钢筋主要包括板面筋、底筋、温度筋、负筋及其分布筋、马凳筋、拉筋及洞口加筋。
平法中04G101-4对板的相关钢筋进行了平法描述。
下面我们一起来学习一下板构件的特点及钢筋的计算：一、算量基本方法:板钢筋的计算（图集规定）一、受力筋1.长度计算:图001图集04G101-4第25页对有梁楼面和屋面板的受力筋进行标注，如上图，多跨布置的受力筋贯通布置，上部贯通筋在≤跨中l0/2区域进行连接。
负筋的长度按照设计的尺寸进行计算板受力筋端部支座做法如下图002~004：图002 端部支座为梁图003端部支座为剪力墙图004 端部支座为圈梁和支座为砌体墙2.根数计算:受力筋根数计算，受力筋从梁边上开始排布，起始距离距梁角筋为1/2板筋间距（如上图001所示），然后按照间距排布。
根数=（板净距-2*起步）/间距+13.跨板受力筋计算与受力筋类似。
二、负筋：1.长度计算：L=支座内长度+左（右）标注+左（右）弯折，弯折长度默认取计算设置第9项，当用户在负筋定义中输入弯折长度时，则计算时用输入的弯折长度替换此弯折长度，当标注长度遇到洞口时，需要扣减洞口的尺寸。
2.根数计算:负筋根数计算，即是按照负筋的布置长度，以间距进行计算。
根数=（布置线长度-2*起步）/间距+1三、分布筋：1.长度计算：根据计算设置第4项所设定的计算方法进行计算；遇到洞口时按伸至洞口边减保护层处理2.根数计算：N=(左标注-50)/分布筋间距+1+(右标注-50)/分布筋间距+1（分布筋数量需要扣除洞口尺寸）四、马凳筋：一型：长度：L=L1+2*L2+2*L3根数：若输入的钢筋信息为：数量+级别+直径时，直接取所输入的数量即可；若输入的钢筋信息为：级别+直径+间距*间距时，当该最小板块布置了温度筋和负筋或布置了面筋时，则马凳筋的数量按以下方式进行计算：双向布置计算方法：N=ceil（板净面积/马凳筋面积）+1，马凳筋筋面积=S1*S2梅花布置计算方法：N=2*[ceil（板净面积/马凳筋面积）+1]当该最小板块仅布置了负筋时，则马凳筋的数量按以下方式进行计算：使用负筋的布置范围(扣除范围两端与别的负筋相交的范围)除以马凳筋的间距(取最前面的间距)再乘以该负筋中马凳筋的排数信息即可得出马凳筋的总数。

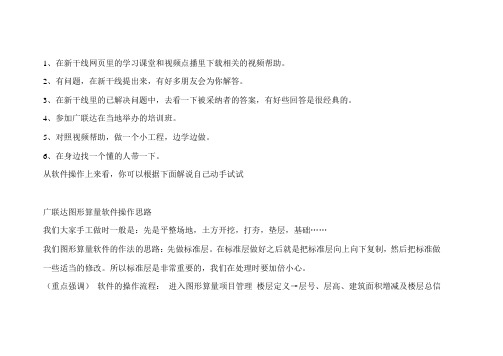

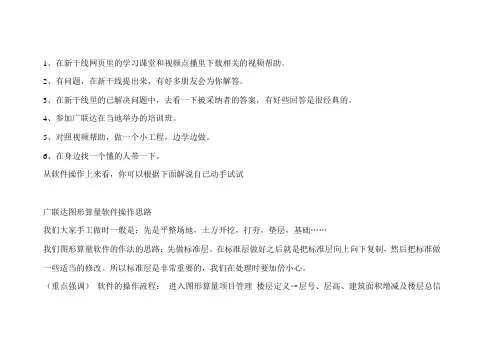

1、在新干线网页里的学习课堂和视频点播里下载相关的视频帮助。
2、有问题，在新干线提出来，有好多朋友会为你解答。
3、在新干线里的已解决问题中，去看一下被采纳者的答案，有好些回答是很经典的。
4、参加广联达在当地举办的培训班。
5、对照视频帮助，做一个小工程，边学边做。
6、在身边找一个懂的人带一下。
从软件操作上来看，你可以根据下面解说自己动手试试广联达图形算量软件操作思路我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C302M7.5碎C25碎C25碎C253M5碎C20碎C20碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。

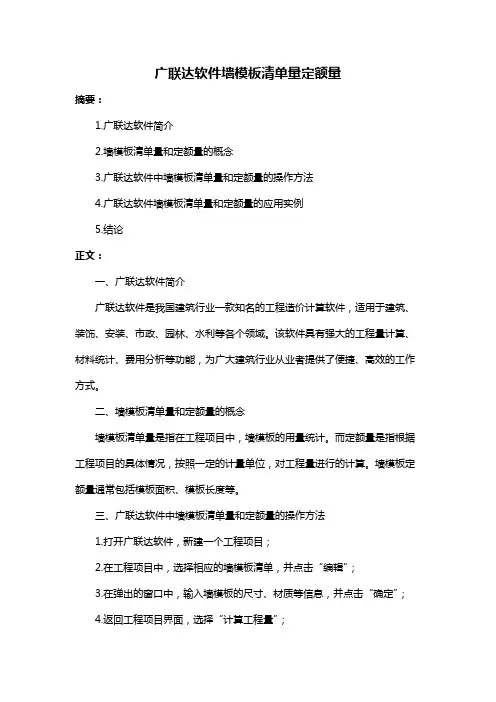

广联达软件墙模板清单量定额量摘要：1.广联达软件简介2.墙模板清单量和定额量的概念3.广联达软件中墙模板清单量和定额量的操作方法4.广联达软件墙模板清单量和定额量的应用实例5.结论正文：一、广联达软件简介广联达软件是我国建筑行业一款知名的工程造价计算软件，适用于建筑、装饰、安装、市政、园林、水利等各个领域。
该软件具有强大的工程量计算、材料统计、费用分析等功能，为广大建筑行业从业者提供了便捷、高效的工作方式。
二、墙模板清单量和定额量的概念墙模板清单量是指在工程项目中，墙模板的用量统计。
而定额量是指根据工程项目的具体情况，按照一定的计量单位，对工程量进行的计算。
墙模板定额量通常包括模板面积、模板长度等。
三、广联达软件中墙模板清单量和定额量的操作方法1.打开广联达软件，新建一个工程项目；2.在工程项目中，选择相应的墙模板清单，并点击“编辑”；3.在弹出的窗口中，输入墙模板的尺寸、材质等信息，并点击“确定”；4.返回工程项目界面，选择“计算工程量”；5.软件会自动计算出墙模板的清单量和定额量，并在报表中显示。
四、广联达软件墙模板清单量和定额量的应用实例假设有一个住宅楼工程项目，需要计算墙模板的清单量和定额量。
按照上述操作方法，我们可以得到如下结果：- 墙模板清单量：总面积为10000 平方米，单价为50 元/平方米，总价为500000 元；- 墙模板定额量：总面积为10000 平方米，单价为40 元/平方米，总价为400000 元。
通过比较清单量和定额量，我们可以发现工程项目的实际成本与预算成本存在一定的差异。
因此，我们需要根据实际情况调整工程量，以确保项目的成本控制。
五、结论广联达软件是一款实用的工程造价计算软件，能够方便地计算出墙模板的清单量和定额量。
