网络系统集成概述
5. 确定网络的规模 确定网络的规模涉及以下方面的内容： （1）哪些部门需要进入网络 （2）哪些资源需要上网 （3）有多少网络用户 （4）采用什么档次的设备 （5）网络及终端设备的数量 6. 网络拓扑结构分析 拓扑结构分析要明确以下指标： （1）网络的接入点（访问网络的入口）的数量 （2）网络接入点的分布位置 （3）网络连接的转接点分布位置 （4）网络设备间的位置 （5）网络中各种连接的距离参数 （6）其它结构化综合布线系统中的基本指标
3. 系统集成的分三类 （1）软件集成 软件集成是指为某特定的应用环境架构的工作平台，是为 某一特定应用环境提供要解决问题的架构软件的相互接口， 为提高工作效率而创造的软件环境。 （2）硬件集成 把各个硬件设备子系统集成起来，以达到或超过系统设计 的性能技术指标，称为硬件集成。 （3）网络系统集成 络系统集成工程项目是在坚持实用性、先进性、成熟性、 标准性、经济性、安全性、可靠性、开放性、可扩充性的 原则下，进行网络工程的规划和实施；决定网络的拓扑， 向用户提供完善的系统布线解决方案；进行网络综合布线 系统的设计、施工、测试；计算机设备的安装调试；网络 系统的应用、管理；应用软件的开发、系统维护等。
2. 网络系统集成的原则 对拟建立的计算机网络信息系统，应根据建设目标，按整体到局部， 自上而下进行规划、设计；以“实用，够用，好用”为指导思想， 并遵从以下原则： （1）开放性标准化原则。 （2）先进性原则。 （3）可靠性和安全性原则。 （4）灵活性和可扩展性原则。 （5）经济性和实用性。 其一：不要盲目追求最新的设备。 其二：目前硬件的发展远远快于软件的发展，64位的CPU 早已出 现，而为之开发的操作系统和应用软件却迟迟不能 提供，“大马拉 小车”的现象到处存在； 其三：用户计算机应用水平的参差不齐也会降低设备的利用 率。
网络工程设计与系统集成-教学大纲
《网络工程设计系统集成》课程教学大纲（第3版）课程名称：网络工程设计与系统集成课程类别：专业课适用专业：计算机科学与技术，网络工程等考核方式：笔试+实验学时： 68 学时，其中实验学时： 32 学时（仅供参考）一、课程教学目的网络工程设计与系统集成是一门面向实践的理论与技术课程。
网络工程设计与系统集成是根据用户组网需求，综合应用计算机科学和管理科学中相关理论、方法和技术，对网络系统结构、功能和应用等进行分析，优选各种技术和产品，整合用户原有资源，提出系统性组合的解决方案；并按照方案对系统性组合的各个部件或子系统进行综合组织，使之成为一个经济、高效和整体化的网络系统。
因此，通过课程学习，使学生在网络设计方法、综合布线设计、数据中心机房设计，高速局域网与系统集成，园区网路由与系统集成，WLAN及有线无线一体化，服务器技术与系统集成，IPv6技术与系统集成，政务云计算技术及应用，网络安全技术及应用，网络测试与维护等内容等方面，有一个整体认识和理解，能够按照用户网络需求和设计方法，撰写中小型网络系统技术解决方案，并按照方案实施设备安装、调试，将网络中的多种软、硬件集成为整体系统。
二、课程教学要求网络工程设计与系统集成课程教学要求是培养学生网络工程设计与系统集成的能力。
具体体现为以下三个方面的能力发展。
1. 知识与技能（1）理解网络工程设计与系统集成的概念与特征，了解现代网络技术发展趋势。
（2）能够依据网络组建需求，综合网络工程与系统集成的理论和方法，对网络系统结构、要素、功能和应用等进行分析，以达到最优规划、最优设计、最优实施和最优管理的目的。
（3）能熟练地操作并应用网络布线技术、数据中心技术、高速局域网技术、IPv4/IPv6路由技术、服务器技术、网络安全技术，云计算技术完成满足用户需求的网络设备集成、技术集成及应用集成工程。
初步形成网络工程设计与系统集成的能力，能适应现代网络技术及系统集成的演进变化。
计算机网络工程第一章网络工程与系统集成
1.1.1 网络工程
1.网络工程的含义与特点 计算机网络工程是在信息系统工程方法和完善的组织结构指导下，根据网络应用的
需求，按照计算机网络系统的标准、规范和技术，详细规划设计可行性方案，将计算机 网络硬件设备、软件和技术系统性地集成在一起，成为满足用户需求、高性价比的计算 机网络系统的组建工作。网络工程除一般工程的内涵外，还包含一下特点：
1.1.1 网络工程
责任三方在工程中所担负的工程任务如下表：
1.1.1 网络工程
4.网络工程建设的过程 网络工程建设过程如下图：
---- 表示组织方可以参与也 可以不参与其过程
—— 表示组织方必须参与其 过程
1.1.2 网络系统集成
网络系统集成是指以用户的应用需求和资金规模为出发点，将计算机设备、网络 基础设施、网络设备、网络系统软件、网络基础服务系统、应用软件等产品和技术有 机地结合为一体，使之成为能够满足设计目标、具有优良性能价格比得网络信息系统 的全过程。 网络系统集成的要素： 1.目标：系统生命周期中与用户利益始终保持一致的服务。 2.方法：先进的理论+先进的技术+先进的管理。 3.对象：包括用户、系统集成商、产品厂商、供货商、应用软件开发商等。 4.内容：计算机网络集成+信息和数据集成+应用系统集成+系统与管理。
1.1 理解网络工程与系统集成的关系
1.1.1 1系统集成的内容和步骤 网络系统集成的原则
1.1 理解网络工程与系统集成的关系
计算机网络是将地理位置不同、具有自治能力的多个计算机通过通信设备和传输 介质连接起来由功能完善的网络软件控制，进而实现网络信息与资源共享的系统。
计算机网络工程
1
网络与系统集成
2
网络工程基础课件.ppt
另外，也可以查看课程提供的虚拟机安装及 windows 2000 server系统单机安装的教学录像。
虚拟网络环境设置
实际计算机中虚拟网络环境的设置
实际主机虚拟网络映射
实际主机内的虚拟网卡（用于连接虚拟主机）的增加与 删除
虚拟机运行环境参数设置
工作空间、使用内存的尺寸、进入/退出虚拟环境方法、 虚拟机桌面窗口显示控制等。
网络工程的方案设计
VLAN的设计 IP的设计 路由的设计 可靠性设计 安全性设计 综合布线系统设计
本书的组织思路
随着虚拟局域网和多层交换技术的出现，园区网逐 渐成为一个有着自身特点的网络。
从提供的业务看，园区网可分为两类：接入型园区 网和互连型园区网。
网络厂商为网络设计拓扑结构提出了经典的三层层 次模型，每一层都起着特定的作用：核心层提供两 个地点之间的优化传输路径；分布层（即汇接层） 将网络服务连接到访问层，并且实现安全、通信加 载和路由选择的策略；访问层就是传统的用户层。
硬件连好之后，需要安装通信协议以及进 行必要的配置，对协议配置过程中的相关 参数进行了详细的说明。
协议配好以后讲到了时如何进行网络连通 性测试，包括测试命令和一般的测试步骤。
教学实验环境
教学演示环境
Packet Tracer 5.0模拟软件
实验教学演示环境
Packet Tracer 5.0模拟软件 Vmware 5.0虚拟机
第1章 网络工程概述
网络工程基础
网络工程与系统集成 网络工程的技术选型 网络工程的方案设计
网络工程与系统集成
由于网络是基础设施，应用才是关键。有应用系统， 就需要服务器，通常是企业级服务器，有服务器， 就需要安装操作系统以及相关的应用软件，因此， 网络系统集成实际上包含三个集成：网络集成、主 机集成、软件集成。
虚拟网络环境设置
实际计算机中虚拟网络环境的设置
实际主机虚拟网络映射
实际主机内的虚拟网卡（用于连接虚拟主机）的增加与 删除
虚拟机运行环境参数设置
工作空间、使用内存的尺寸、进入/退出虚拟环境方法、 虚拟机桌面窗口显示控制等。
网络工程的方案设计
VLAN的设计 IP的设计 路由的设计 可靠性设计 安全性设计 综合布线系统设计
本书的组织思路
随着虚拟局域网和多层交换技术的出现，园区网逐 渐成为一个有着自身特点的网络。
从提供的业务看，园区网可分为两类：接入型园区 网和互连型园区网。
网络厂商为网络设计拓扑结构提出了经典的三层层 次模型，每一层都起着特定的作用：核心层提供两 个地点之间的优化传输路径；分布层（即汇接层） 将网络服务连接到访问层，并且实现安全、通信加 载和路由选择的策略；访问层就是传统的用户层。
硬件连好之后，需要安装通信协议以及进 行必要的配置，对协议配置过程中的相关 参数进行了详细的说明。
协议配好以后讲到了时如何进行网络连通 性测试，包括测试命令和一般的测试步骤。
教学实验环境
教学演示环境
Packet Tracer 5.0模拟软件
实验教学演示环境
Packet Tracer 5.0模拟软件 Vmware 5.0虚拟机
第1章 网络工程概述
网络工程基础
网络工程与系统集成 网络工程的技术选型 网络工程的方案设计
网络工程与系统集成
由于网络是基础设施，应用才是关键。有应用系统， 就需要服务器，通常是企业级服务器，有服务器， 就需要安装操作系统以及相关的应用软件，因此， 网络系统集成实际上包含三个集成：网络集成、主 机集成、软件集成。
《网络工程设计与系统集成(第3版)》课程教案
该体系框架自底向顶，主要由以下几部分组成。
（1）网络通信支持平台。
（2）网络通信平台。
（3）网络资源硬件平台。
（4）网络操作系统。
（5）网络应用系统。
（6）网络系统安全。
（7）网络系统管理。
一般来说，一个网络协议由三个要素构成：语法、语义和时序。
计算机网络层次结构模型及各层协议的集合称为计算机网络体系结构（ComputerNetwork Architecture，CNA）。
教学重点
1.了解系统集成的发展和层面，理解网络工程设计和系统集成的概念，掌握网络系统结构与协议的基本知识，会使用OSI与TCP/IP对比，分析实际网络体系结构。
2.熟悉IPv4地址结构，掌握IPv4子网地址划分与地址分配方法。理解域名解析系统的功能及工作过程。了解网络工程需求分析方法和步骤，以及网络工程设计方法。理解域名系统表示与域名解析方法。
二、新课教学大纲
1.1网络设计与系统集成概述
1.1.1网络工程设计的概念
1.1.2网络系统集成的定义
1.1.3网络系统集成的发展
1.1.4网络系统集成的层面
1.1.5系统集成体系框架
1.2网络体系结构与协议
1.2.1网络协议与结构
1.2.2 OSI参考模型
1.2.3 TCP/IP体系结构
1.2.4网络拓扑结构
网络系统集成是按照网络工程的需求及组织逻辑，采用相关技术和策略，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络系统集成主要朝着互连和高速的方向发展。无处不在、无所不能。
网络系统集成是一门综合学科，涉及系统论、控制论、管理学、计算机技术、网络技术、数据库技术、软件工程等领域。系统集成是按照网络工程最优设计、最优实施、最优管理的思想，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
（1）网络通信支持平台。
（2）网络通信平台。
（3）网络资源硬件平台。
（4）网络操作系统。
（5）网络应用系统。
（6）网络系统安全。
（7）网络系统管理。
一般来说，一个网络协议由三个要素构成：语法、语义和时序。
计算机网络层次结构模型及各层协议的集合称为计算机网络体系结构（ComputerNetwork Architecture，CNA）。
教学重点
1.了解系统集成的发展和层面，理解网络工程设计和系统集成的概念，掌握网络系统结构与协议的基本知识，会使用OSI与TCP/IP对比，分析实际网络体系结构。
2.熟悉IPv4地址结构，掌握IPv4子网地址划分与地址分配方法。理解域名解析系统的功能及工作过程。了解网络工程需求分析方法和步骤，以及网络工程设计方法。理解域名系统表示与域名解析方法。
二、新课教学大纲
1.1网络设计与系统集成概述
1.1.1网络工程设计的概念
1.1.2网络系统集成的定义
1.1.3网络系统集成的发展
1.1.4网络系统集成的层面
1.1.5系统集成体系框架
1.2网络体系结构与协议
1.2.1网络协议与结构
1.2.2 OSI参考模型
1.2.3 TCP/IP体系结构
1.2.4网络拓扑结构
网络系统集成是按照网络工程的需求及组织逻辑，采用相关技术和策略，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络系统集成主要朝着互连和高速的方向发展。无处不在、无所不能。
网络系统集成是一门综合学科，涉及系统论、控制论、管理学、计算机技术、网络技术、数据库技术、软件工程等领域。系统集成是按照网络工程最优设计、最优实施、最优管理的思想，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络系统集成01
20112011-3-17 第5页
第1章 网络系统集成绪论
网络系统集成不是对各种硬件和软件的 网络系统集成 不是对各种硬件和软件的 堆砌，而是一种在系统整合、 堆砌 ， 而是一种在系统整合 、 再生产过程 中为满足用户需求的增值服务业务， 中为满足用户需求的增值服务业务 ， 是一 种价值再创造的过程， 种价值再创造的过程 ， 更注重整体工程的 系统化、全方位的无缝整合与规划。 系统化、全方位的无缝整合与规划。
20112011-3-17 第13页 13页
系统集成商的必备条件
1、具备承担网络系统的分析与设计、硬软 具备承担网络系统的分析与设计、 件选型与配套、应用软件开发、 件选型与配套、应用软件开发、组织管 ……的能力 的能力。 理…… ……的能力。 2、有一支…… ……高水平的团队。 有一支…… ……高水平的团队 高水平的团队。 3、…… …… 4、…… …… 5、有充足的资金支持！ 有充足的资金支持！
20112011-3-17 第4页
第1章 网络系统集成绪论
网络系统集成是在信息系统工程方法的指导下 网络系统集成是在信息系统工程方法的指导下，根据 是在信息系统工程方法的指导下， 网络应用的需求，将网络硬件设备、 网络应用的需求，将网络硬件设备、系统软件和应用软 件等产品和技术，系统性地集合在一起， 件等产品和技术，系统性地集合在一起，成为满足用户 需求的、较高性价比的计算机网络系统。 需求的、较高性价比的计算机网络系统。
20112011-3-17
第2页
第1章 网络系统集成绪论
本章重点：
●什么是网络系统集成 ●网络系统集成内容和步骤 ●网络系统集成的体系架构 ●怎样成为网络系统集成商
20112011-3-17
第3页
第1章 网络系统集成绪论
第1章 网络系统集成绪论
网络系统集成不是对各种硬件和软件的 网络系统集成 不是对各种硬件和软件的 堆砌，而是一种在系统整合、 堆砌 ， 而是一种在系统整合 、 再生产过程 中为满足用户需求的增值服务业务， 中为满足用户需求的增值服务业务 ， 是一 种价值再创造的过程， 种价值再创造的过程 ， 更注重整体工程的 系统化、全方位的无缝整合与规划。 系统化、全方位的无缝整合与规划。
20112011-3-17 第13页 13页
系统集成商的必备条件
1、具备承担网络系统的分析与设计、硬软 具备承担网络系统的分析与设计、 件选型与配套、应用软件开发、 件选型与配套、应用软件开发、组织管 ……的能力 的能力。 理…… ……的能力。 2、有一支…… ……高水平的团队。 有一支…… ……高水平的团队 高水平的团队。 3、…… …… 4、…… …… 5、有充足的资金支持！ 有充足的资金支持！
20112011-3-17 第4页
第1章 网络系统集成绪论
网络系统集成是在信息系统工程方法的指导下 网络系统集成是在信息系统工程方法的指导下，根据 是在信息系统工程方法的指导下， 网络应用的需求，将网络硬件设备、 网络应用的需求，将网络硬件设备、系统软件和应用软 件等产品和技术，系统性地集合在一起， 件等产品和技术，系统性地集合在一起，成为满足用户 需求的、较高性价比的计算机网络系统。 需求的、较高性价比的计算机网络系统。
20112011-3-17
第2页
第1章 网络系统集成绪论
本章重点：
●什么是网络系统集成 ●网络系统集成内容和步骤 ●网络系统集成的体系架构 ●怎样成为网络系统集成商
20112011-3-17
第3页
第1章 网络系统集成绪论
网络系统集成概述
第一章网络系统集成概述21世纪是网络的世纪，人们从来没有想现在一样如此依赖互联网，计算机网络已经广泛渗透到人类生活的方方面面。
各种网络软、硬件种类繁多，发展也非常快，如何充分发挥网络应有的价值，最大程度地保持系统的畅通和稳定，就是我们计算机网络系统集成所要解决的问题。
1.1 网络系统集成1.1.1 网络系统集成概述 将各种计算机硬件、软件、网络、通信及人机环境，根据应用要求，依据一定的规范进行优化组合，以充分发挥各种软、硬件的作用，实现最佳效果。
它通过综合利用计算机技术、现代控制技术、现代通信技术及现代图形显示技术，实现语音、数据、图像、视频等信息传输与播放多种业务功能。
1.1.2 网络系统集成的体系框架由于计算机网络集成不仅涉及到技术问题，而且涉及到企事业单位的管理问题。
因而比较复杂，特别是大型网络系统。
从技术上说，因为会涉及到很多不同厂商，不同标准的计算机设备，协议和软件，也会涉及到异质和异构网络的互连问题。
从管理上来说，不同的单位有不同的实际需求，管理思想也千差万别。
所以，计算机网络设计者一定要建立起计算机网络系统集成的体系框架。
下图给出了计算机网络系统集成的一般体系框架图1-1 计算机网络系统集成的一般体系框架1.1.3 网络系统集成的工作内容设计人员分析用户的需求，依据计算机网络系统集成的三个层面进行方案设计，所设计的方案由专家和客户进行论证，然后对设计方案进行修正，方案论证通过后得到解决方案，依据方案进行工程施工，施工完成后进行验收，如果验收过程中发现错误则再纠正错误给出解决方案，再实施，直到测试通过。
最后为保证系统可靠、安全，高效地运行对系统进行维护和必要的服务。
1.2 网络互联设备1.2.1 网卡网卡(Network Interface Card，NIC)也叫网络适配器，是连接计算机与网络的硬件设备。
网卡插在计算机或服务器扩展槽中，通过网络线（如双绞线、同轴电缆或光纤）与网络交换数据、共享资源。
《系统集成项目管理工程师教材》第 3 版第一章《信息化发展》的详细知识点总结!
《系统集成项目管理工程师教材》第 3 版第一章《信息化发展》的详细知识点总结如下一：信息与信息化基础●信息基础：o信息的定义：信息是物质、能量及其属性的标示的集合，是确定性的增加。
1948 年，数学家香农指出“信息是用来消除随机不定性的东西”，信息量的单位为比特（bit）。
o信息的特征：⏹客观性：信息是客观事物在人脑中的反映，主观信息需转化成客观信息。
⏹普遍性：物质的普遍性决定了信息的普遍存在。
⏹无限性：一是无限的事物产生无限的信息，信息总量无限；二是具体事物或有限事物集合能产生的信息也可能是无限的。
⏹动态性：信息随时间变化而变化。
⏹相对性：不同认识主体从同一事物中获取的信息及信息量可能不同。
⏹依附性：信息必然由客观事物产生，且要依附于一定的载体而存在。
⏹变换性：通过处理可实现信息的变换或转换，使其形式和内容发生变化以适应特定需要。
⏹传递性：在时间上的传递是存储，在空间上的传递是转移或扩散。
⏹层次性：客观世界分层次，反映它的信息也分层次。
⏹系统性：信息可形成集合，构成与现实世界相对应的信息系统。
⏹转化性：信息能转化为物质或能量。
o信息的质量属性：包括精确性、完整性、可靠性、及时性、经济性、可验证性和安全性等。
不同应用场合对信息质量属性的侧重面不同。
o信息的传输模型：信息传输通过通信、网络等技术实现，传输模型包括信源（产生信息的实体）、信宿（信息的归宿或接收者）、信道（传送信息的通道）、编码器（终端机的发送部分）、译码器（编码器的逆变换设备）以及噪声（可理解为干扰）。
信息系统的主要性能指标是有效性和可靠性。
o信息系统基础：o系统及其特性：系统具有目的性、整体性、层次性、稳定性、突变性、自组织性、相似性、相关性、环境适应性、可嵌套性等特性。
o信息系统的突出特性：开放性、脆弱性、健壮性。
o信息系统的类型：按照数据环境可分为数据文件、应用数据库、主题数据库和信息检索系统；按照组织的管理活动级别可分为战略级、战术级、操作级和事务级信息系统。

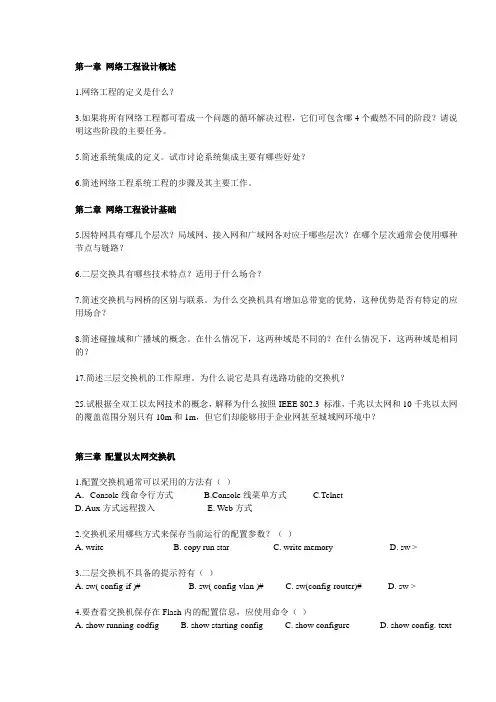

网络工程设计教程课后习题
第一章网络工程设计概述1.网络工程的定义是什么？3.如果将所有网络工程都可看成一个问题的循环解决过程，它们可包含哪4个截然不同的阶段？请说明这些阶段的主要任务。
5.简述系统集成的定义。
试市讨论系统集成主要有哪些好处？6.简述网络工程系统工程的步骤及其主要工作。
第二章网络工程设计基础5.因特网具有哪几个层次？局域网、接入网和广域网各对应于哪些层次？在哪个层次通常会使用哪种节点与链路？6.二层交换具有哪些技术特点？适用于什么场合？7.简述交换机与网桥的区别与联系。
为什么交换机具有增加总带宽的优势，这种优势是否有特定的应用场合？8.简述碰撞域和广播域的概念。
在什么情况下，这两种域是不同的？在什么情况下，这两种域是相同的？17.简述三层交换机的工作原理。
为什么说它是具有选路功能的交换机？25.试根据全双工以太网技术的概念，解释为什么按照IEEE 802.3 标准，千兆以太网和10千兆以太网的覆盖范围分别只有10m和1m，但它们却能够用于企业网甚至城域网环境中？第三章配置以太网交换机1.配置交换机通常可以采用的方法有（）A．Console线命令行方式 B.Console线菜单方式 C.TelnetD. Aux方式远程拨入E. Web方式2.交换机采用哪些方式来保存当前运行的配置参数？（）A. writeB. copy run starC. write memoryD. sw >3.二层交换机不具备的提示符有（）A. sw( config-if )#B. sw( config-vlan )#C. sw(config-router)#D. sw >4.要查看交换机保存在Flash内的配置信息，应使用命令（）A. show running-codfigB. show starting-configC. show configureD. show config. text5.S2126交换机的管理VLAN号是（）A.0B.1C.256D.10246.如果设备物理没有问题，但通过控制台端口不能正常登录交换机，可能的原因是（）A．越级终端端口速率设置为9600 B.超级终端端口速率为57600C．配置线缆的线序为568B-568B D.没有正确连接到COM端口上7.IEEE制定实现Tag VLAN使用的标准是（）A．IEEE 802.1W B.IEEE 802.3AD C.IEEE 802.1Q D.IEEE 802.1X8. IEEE 802.1Q的Tag加在数据帧首部的（）A.头部B.中部C.尾部D.头部和尾部9.S216G交换机使用（）将端口设置为干道VLAN模式。
计算机网络工程与系统集成实验报告(附完整答案)
网络工程与系统集成实训报告目录第一部分、网络基础实验 (2)实验一、用双绞线制作网线 (2)实验二、常用网络命令使用 (9)实验三、IP地址划分及DHCP协议的设置及实用程序的使用 (15)实验四、Web站点的创建与管理 (19)实验五、启用Inernet信息服务器（IIS） (25)实验六项目一、FTP服务器的创建与管理 (29)实验六项目二、域名服务器（DNS）的设置及管理 (34)实验七、组建对等网 (38)实验八项目一、局域网的所有用户通过一台计算机连接到Internet (41)实验八项目二、简单交换式以太网组建 (46)第二部分： (48)项目一、网络系统设计与综合布线设计（网络拓扑图在附录1） (48)第三部分 (52)项目一、交换机配置与管理 (52)任务1：交换机命令行各种操作模式及切换 (54)任务2：交换机命令行界面基本功能 (57)任务3：全局配置模式基本功能 (58)任务4：端口配置模式基本功能 (59)任务5：查看交换机的系统和配置信息 (60)任务6：保存与删除交换机的配置信息 (62)项目二网络隔离 (65)任务1：单交换机上创建多个VLAN段 (67)任务2：实现单交换机上多个VLAN的隔离 (68)任务3：跨交换机进行VLAN配置 (69)任务4：查看交换机的系统和VLAN配置信息 (70)任务5：设置同一VLAN两台PC的隔离 (71)任务6：删除VLAN (72)第四部分： (74)项目一、路由器基本配置与管理 (74)任务1：路由器命令行各种操作模式及切换 (76)任务2：配置路由器的主机及接口参数 (78)任务3：配置路由器密码 (79)任务4：查看路由器的系统和配置信息 (80)任务5：保存与删除路由器配置信息 (81)附录1：第二部分、网络拓扑图 (82)第一部分、网络基础实验实验一、用双绞线制作网线一、实验目的1、认识和熟练应用网线制作的专用工具。
网络工程设计与系统集成复习资料
第一章系统集成是在系统“体系、秩序、规律和方法”的指导下，根据用户的需求优选各种技术和产品，整合用户原有资源，提出系统性组合的解决方案；并按照方案对系统性组合的各个部件或子系统进行综合组织，使之成为一个经济、高效和整体化的系统。
网络系统集成是在信息系统工程方法的指导下，根据网络应用的需求，将网络硬件设备、系统软件和应用软件等产品和技术，系统性地集合在一起，成为满足用户需求的、较高性价比的计算机网络系统。
网络系统集成的层面：1. 网络软硬件产品的集成2. 网络技术的集成3. 网络应用的集成网络系统集成的内容需求分析、技术方案设计、产品选型、网络工程经费预算、综合布线系统与网络工程施工、软件平台配置、网络系统测试、应用软件开发（可选项）、网络技术支持、网络应用和技术培训、网络工程验收。
网络系统集成的步骤：TCP/IP协议集：网卡、光纤、交换机、MLS交换机分别工作在OSI的那一层？网线，集线器----物理层网卡，网桥,交换机-----数据链路路由器, MLS交换机----网络层（这题答案可能有错误）第二章项目的概念及特点：项目是一种被承办的，旨在创造某种独特产品或服务的临时性努力特点：目的性；生命周期；独特性；客户；临时性和开放性；冲突性；不确定性和风险性。
项目管理3个要素：目标、成本、进度。
网络工程监理最重要的内容“四控、三管、一协调”：质量控制、进度控制、投资控制、变更控制、合同管理、信息管理、安全与知识产权管理、组织协调项目管理的三个特点：复杂性：创造性：项目经理负责制项目管理内容：项目范围管理；项目时间管理；项目成本管理；项目质量管理；人力资源管理；项目沟通管理；；项目风险管理；项目采购管理；项目集成管理。
项目管理概念就是在有限的资源约束下，运用系统论的观点、方法和技术，对项目涉及的全部工作进行有效的管理。
网络系统质量因素定义：网络项目质量控制方法:（1）工程化方法（2）阶段性冻结与改动控制（3）里程碑式审查与版本控制。
系统集成项目管理工程师考试高频考点(按章节)
系统集成项目管理工程师考试高频考点（按章节）第一章信息化知识考点1信息的传输模型：(1)信源:产生信息的实体，信息产生后，由这个实体向外传播。
(2)信宿:信息的归宿或接受者。
(3)信道:传送信息的通道，如TCP/IP网络。
(4)编码器:在信息论中是泛指所有变换信号的设备，实际上就是终端机的发送部分。
(5)译码器:是编码器的逆变换设备，把信道上送来的信号转换成信宿能接受的信号(6)噪声:噪声可以理解为干扰，在信道中传输的信息可以被噪声淹没导致传输失败。
编码器：量化器、压缩编码器、调制器译码器：解调器、译码器、数模转换器关联真题：考题1、在信息传输模型中，（）属于译码器。
A、压缩编码器B、量化器C、调解器D、TCP/IP网络真题来源:2019年上半年上午综合知识第1题参考答案:C系统集成项目管理工程师高频考点考点2信息的质量属性：(1)精确性，对事物状态描述的精准程度。
(2)完整性，对事物状态描述的全面程度，完整信息应包括所有重要事实。
(3)可靠性，指信息的来源、采集方法、传输过程是可以信任的，符合预期。
(4)及时性，指获得信息的时刻与事件发生时刻的间隔长短。
(5)经济性，指信息获取、传输带来的成本在可以接受的范围之内。
(6)可验证性，指信息的主要质量属性可以被证实或者证伪的程度。
(7)安全性，指在信息的生命周期中，信息可以被非授权访问的可能性，可能性越低，安全性越高。
关联真题：系统集成项目管理工程师高频考点考点3系统具有以下几个特点:(1)目的性。
定义一个系统、组成一个系统或者抽象出一个系统，都有明确的目标或者目的，目标性决定了系统的功能。
(2)可嵌套性。
系统可以包括若干子系统，系统之间也能够耦合成一个更大的系统。
(3)稳定性。
系统的稳定性是指:受规则的约束，系统的内部结构和秩序应是可以预见的:系统的状态以及演化路径有限并能被预测;系统的功能发生作用导致的后果也是可以预估的。
(4)开放性。
系统的开放性是指系统的可访问性。
网络工程设计教程 系统集成方法
第一章★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★1.网络工程的定义是什么？▶▶▶答：(1) 将系统化的、规范的、可度量的方法应用于网络系统的设计、建造和维护的过程，即将工程化应用于网络系统中。
(2) 对(1)中所述方法的研究。
2.与网络工程有关的工作可以分为哪些阶段？每个阶段的主要任务是什么？▶▶▶（1）了解用户的需求与投资规模（2）合理选择各种网络设备和软件产品（3）设计集成方案（4）开发应用（5）安装调试3.如果将所有网络工程都看成一个问题的循环解决过程，他们包含哪4个截然不同的阶段？（1）用户需求分析：明确用户需求并将这些需求转换为商业和技术目标（2）逻辑网络设计：充分考虑设备的限制，在设计方案经济性时效性的基础上有一定前瞻（3）物理网络设计：选择相应设备的型号，并设计网络的环境（4）测试：对网络协议布线系统等作全面测试，看是否满足设计目标4. 详细描述网络工程的系统集成模型。
为何将该模型称为网络设计的系统集成模型？该模型具有哪些优点？为何要在实际工作中大量使用该模型？▶▶▶答：■由于在物理网络设计阶段，网络设计者通常是采用系统集成方法来设计实现网络的，因此将该模型称为网络工程的系统集成模型。
■优点：把对用户需求的理解放在第一位，可以避免从一开始就陷入错误中，同时逻辑目标设计和物理设计可以在全面了解用户需求的基础上，随着信息收集的不断变化而变化，然后螺旋式地深入到需求和规范的细节中去。
缺点：（1）用户常常难以给出所有的网络应用需求，而该模型却需要得到所有需求，这使得该模型在项目开始阶段存在不确定性（2）网络系统的性能一直到项目开发的后期才能实现，如果发现错误，后果可能是灾难的（3）开发者的工作常常被不必要地延误，该模型线性特性会导致阻塞状态■它提供一个模版，使得设计分析编码测试和维护方法可以在读模版的指导下展开。
由于网络设计可选择的网络设备的类型和型号优先以及用户的需求可以分类，因此设计出来的网络系统具有一定的共性，同时有成功设计的网络系统范例可供参考。
系统集成概述(计算机系统集成)
1.1 系统集成发展与概念
·系统集成主要内容： 硬件集成：使用硬件设备将各个子系统连接起来，如使用路由器连接广域网。 软件集成：解决异构软件的相互接口。 数据与信息集成：系统集成的核心，对数据与信息合理规划；减少冗余；实现共享；确保安全保密。 技术与管理集成：各部门协调一致地工作，做到市场销售，产品生产和管理的高效运转。 人与组织机构集成：提高人和组织机构的工作效率，提高企业管理效率。
一. 信息科技的发展 ·1746年英国工程师沃森(Watson），在两英里电线上传递电信号和1876年贝尔（Graham Bell）发明电话。 ·1924年尼奎斯特（Nyquist,H.）发表论文“影响电报速率因素的确定”和1928年哈特莱（Hartlay,L.V.R）发表的“信息传输”一文，给出信息度量的方法，并研究通信系统传输信息的能力。 一般信息量与事物发生的概率成反比，与事物发生的意外性和新鲜性成正比。即司空见惯的事，很少引起人们的注意，越是反常的事或极少发生的事情，越能引起人们的注意。 ·1948年，美国工程师香农（E·Shannon）发表著名“通信的数学理论”论文，讨论信息源和信道的特性，给出信息度量的数学公式，系统研究信息度量和信道容量与噪声的关系，香农成为信息理论的奠基人。
1.1 系统集成发展与概念
三.系统集成的概念 ·系统（system):由相互作用，相互依赖的若干部分按一定的关系组成，具有特定功能的有机整体。其本质在于描述事物的组织构架和事物之间的相互联系。 e.g.计算机系统，网络系统。 ·网络（network):由若干部件单元连接而成的整体系统。 e.g.配电网，电话网和计算机网。 两者关系：网络是一个系统，而系统并不一定是网络。（网络是系统的子集）。e.g.办公自动化系统。 ·系统集成（system integration）：根据用户需求，优选各种技术和产品，将各个分离子系统连接成为一个完整，可靠，经济和有效的系统的过程。
·系统集成主要内容： 硬件集成：使用硬件设备将各个子系统连接起来，如使用路由器连接广域网。 软件集成：解决异构软件的相互接口。 数据与信息集成：系统集成的核心，对数据与信息合理规划；减少冗余；实现共享；确保安全保密。 技术与管理集成：各部门协调一致地工作，做到市场销售，产品生产和管理的高效运转。 人与组织机构集成：提高人和组织机构的工作效率，提高企业管理效率。
一. 信息科技的发展 ·1746年英国工程师沃森(Watson），在两英里电线上传递电信号和1876年贝尔（Graham Bell）发明电话。 ·1924年尼奎斯特（Nyquist,H.）发表论文“影响电报速率因素的确定”和1928年哈特莱（Hartlay,L.V.R）发表的“信息传输”一文，给出信息度量的方法，并研究通信系统传输信息的能力。 一般信息量与事物发生的概率成反比，与事物发生的意外性和新鲜性成正比。即司空见惯的事，很少引起人们的注意，越是反常的事或极少发生的事情，越能引起人们的注意。 ·1948年，美国工程师香农（E·Shannon）发表著名“通信的数学理论”论文，讨论信息源和信道的特性，给出信息度量的数学公式，系统研究信息度量和信道容量与噪声的关系，香农成为信息理论的奠基人。
1.1 系统集成发展与概念
三.系统集成的概念 ·系统（system):由相互作用，相互依赖的若干部分按一定的关系组成，具有特定功能的有机整体。其本质在于描述事物的组织构架和事物之间的相互联系。 e.g.计算机系统，网络系统。 ·网络（network):由若干部件单元连接而成的整体系统。 e.g.配电网，电话网和计算机网。 两者关系：网络是一个系统，而系统并不一定是网络。（网络是系统的子集）。e.g.办公自动化系统。 ·系统集成（system integration）：根据用户需求，优选各种技术和产品，将各个分离子系统连接成为一个完整，可靠，经济和有效的系统的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 网络系统集成实际上是适当选择各种 软硬件产品，经过相关人员的设计、 安装、调试、应用开发、管理等大量 的技术性工作，按低耗、高效、高可 靠性的系统组织原则完成网络系统软 硬配置及网络应用系统的安装、开发 实施全过程。
第14页
对“网络系统集成”的 进一步理解
• 网络系统集成绝不是各种硬件和软件 的堆积，而是综合应用各种计算机网 络相关技术，包含了设计、安装、调 试、应用开发、管理等大量的技术性 工作，是一种在系统整合、系统再生 产过程中为满足客户需求的增值服务 业务，是一种价值再创造过程。
种产品的代理商、经销商等。 • 应用软件开发商是指从事用户应用软件开发的专业公司，有些系统
集成商也有自己的软件开发部门，兼具应用软件开发商的角色。 • 施工队是指专门从事计算机网络布线相关业务的施工队伍。 • 工程监理是指在系统集成项目中专门对设计、施工、验收等活动进
行质量检查和控制的机构或公司，常见于一些大中型项目。
第15页
网络系统集成的特点
• 网络系统集成要以满足用户的需求为根本出发点。 • 网络系统集成不是选择最好的产品的简单行为，
而是要选择最适合用户的需求和投资规模的产品 和技术。 • 网络系统集成不是简单的设备供货，它体现更多 的是设计、调试与开发，其本质是一种技术行为。 • 网络系统集成包含技术、管理和商务等方面，是 一项综合性的系统工程。技术是系统集成工作的 核心，管理和商务活动是系统集成项目成功实施 的可靠保障。 • 性能价格比的高低是评价一个网络系统集成项目 设计是否合理和实施成功的重要参考因素。
第16页
系统集成的角色划分
• 用户是指出资进行网络系统建设的机构或企业，是网络系统集成服 务的对象。
• 系统集成商是指为用户的网络系统提供咨询、设计、供货、实施及 售后维护等一系列服务的公司实体，是系统集成活动的主要执行者。
• 产品厂商是指设计、生产系统集成项目中所选用产品的生产厂家。 • 供货商是指为系统集成商直接提供集成项目相关产品的企业，如某
第5页
对“网络工程”的理解
• 设计、建造和测试基于相关网络技术的计 算机网络是网络工程的任务
• 网络工程必须总结并研究与网络设计、实 施和维护有关的概念和客观规律，从而能 够根据这些概念和规律来设计和建造满足 用户需求的计算机网络。
第6页
网络规划与设计概念
• 网络规划与设计——就是为计划建设的网 络系统提出一套完整的设想和方案，包括 网络系统的可行性研究、需求分析、网络 类型、网络结构、子网划分与IP地址分配 、网络设备选型、综合布线方案、网络工 程施工与成的概念
系统集成 （SI，System Integration） • 在系统工程科学方法的指导下，根据用户
需求，优选各种技术和产品，提出系统性 的应用方案，并按照方案对组成系统的各 个部件或子系统进行综合集成，使之彼此 协调工作，成为一个完整、可靠、经济和 有效的系统，达到整体优化的目的。
第17页
网络系统集成的目标
• 网络系统集成目标应该分为两部分，即用户目标和网络系 统集成目标。
• 用户目标是用户在投入人力、物力和财力建立网络系统后， 能够达到用户需求的一种明确的要求。——侧重于要求
• 通过本门课程的教学，可以使学生具有设计和 实现局域网和企业网的能力，和一定的工程质 量管理的能力。
2
第2页
课程目的
• 了解网络工程设计的一般步骤和方法，掌握 设计小、中、大型局域网/企业网的基本技术 和技巧，积累网络工程经验，培养分析和解 决网络工程应用问题的能力，提高综合素质 ，为后继任职或研究工作奠定必要的理论和 实践基础。
3
第3页
职业能力目标
• 在掌握基础网络知识的基础上，熟悉和应用网络 系统集成的方法： （1）掌握网络规划需求分析的方法与技巧； （2）掌握逻辑网络设计的方法； （3）掌握物理网络设计的方法； （4）理解网络标书的格式及书写方法； （5）知道网络招标的流程；
第4页
第1章 网络工程设计基础
知识要点： 概述 网络系统集成的体系框架 系统集成步骤 网络系统生命周期 系统集成设计的原则 系统集成需注意和考虑的问题 网络工作模式
第9页
系统集成的概念
• 在信息领域，对于系统集成一般分为软件 集成、硬件集成和网络系统集成。
第10页
网络系统集成的概念
网络系统集成（NSI，Networks System Integration） 是在信息系统工程方法的指导下，根据网 络应用的需求，将网络硬件设备、系统软 件和应用软件等产品和技术，系统性地集 合在一起，成为满足用户需求的、较高性 价比的计算机网络系统。
校园网建设状况 自评报告
网络规划杨 威与设计 山西师范大学网络信息中心 yangw@第 1 章
第1页
课程地位
• 计算机网络是信息社会的基础设施，局域网和 企业网是信息传输和信息枢纽不可或缺的平台 ，构建稳定可靠、高效经济的计算机网络不仅 能够促进信息的高速传输，加速信息共享的进 程，进而提高信息系统的整体性能。
第11页
网络系统集成的层面
1. 网络软硬件产品的集成
传输介质，交换设备，网络信息资源平台采用服 务器和操作系统。。
2. 网络技术的集成
全双工交换式以太网、1000Mbps以太网、10Gbps 以太网，第三层交换，虚拟个人网，双址路由，双 栈路由，多路（CPU）对称处理，网络存储，分布 式互连网应用结构等。
• 网络规划与设计是组建计算机网络系统、 网络工程施工的前期工作，为网络系统集 成提供纲要性的指导文件。
第7页
系统集成的概念
系统 （System） • 多元素的有机结合体 • 由具有同一目标 的若干相互联系、相互影
响的部分结合而成的有机整体 • 整体系统分解为系统，子系统再分解下去
，分解的层次取决于代价与效益。 • 诸多的子系统组成了整体系统。
3. 网络应用的集成
通用应用系统和专用应用系统等 。
第12页
对“网络系统集成”的 进一步理解
• 网络系统集成为用户提供从方案设计、产 品优选、网络规划、软硬件平台配置、应 用软件开发、直至技术咨询与培训、售后 服务等的总体服务，使用户得到一体化的 解决方案。
第13页
对“网络系统集成”的 进一步理解
第14页
对“网络系统集成”的 进一步理解
• 网络系统集成绝不是各种硬件和软件 的堆积，而是综合应用各种计算机网 络相关技术，包含了设计、安装、调 试、应用开发、管理等大量的技术性 工作，是一种在系统整合、系统再生 产过程中为满足客户需求的增值服务 业务，是一种价值再创造过程。
种产品的代理商、经销商等。 • 应用软件开发商是指从事用户应用软件开发的专业公司，有些系统
集成商也有自己的软件开发部门，兼具应用软件开发商的角色。 • 施工队是指专门从事计算机网络布线相关业务的施工队伍。 • 工程监理是指在系统集成项目中专门对设计、施工、验收等活动进
行质量检查和控制的机构或公司，常见于一些大中型项目。
第15页
网络系统集成的特点
• 网络系统集成要以满足用户的需求为根本出发点。 • 网络系统集成不是选择最好的产品的简单行为，
而是要选择最适合用户的需求和投资规模的产品 和技术。 • 网络系统集成不是简单的设备供货，它体现更多 的是设计、调试与开发，其本质是一种技术行为。 • 网络系统集成包含技术、管理和商务等方面，是 一项综合性的系统工程。技术是系统集成工作的 核心，管理和商务活动是系统集成项目成功实施 的可靠保障。 • 性能价格比的高低是评价一个网络系统集成项目 设计是否合理和实施成功的重要参考因素。
第16页
系统集成的角色划分
• 用户是指出资进行网络系统建设的机构或企业，是网络系统集成服 务的对象。
• 系统集成商是指为用户的网络系统提供咨询、设计、供货、实施及 售后维护等一系列服务的公司实体，是系统集成活动的主要执行者。
• 产品厂商是指设计、生产系统集成项目中所选用产品的生产厂家。 • 供货商是指为系统集成商直接提供集成项目相关产品的企业，如某
第5页
对“网络工程”的理解
• 设计、建造和测试基于相关网络技术的计 算机网络是网络工程的任务
• 网络工程必须总结并研究与网络设计、实 施和维护有关的概念和客观规律，从而能 够根据这些概念和规律来设计和建造满足 用户需求的计算机网络。
第6页
网络规划与设计概念
• 网络规划与设计——就是为计划建设的网 络系统提出一套完整的设想和方案，包括 网络系统的可行性研究、需求分析、网络 类型、网络结构、子网划分与IP地址分配 、网络设备选型、综合布线方案、网络工 程施工与成的概念
系统集成 （SI，System Integration） • 在系统工程科学方法的指导下，根据用户
需求，优选各种技术和产品，提出系统性 的应用方案，并按照方案对组成系统的各 个部件或子系统进行综合集成，使之彼此 协调工作，成为一个完整、可靠、经济和 有效的系统，达到整体优化的目的。
第17页
网络系统集成的目标
• 网络系统集成目标应该分为两部分，即用户目标和网络系 统集成目标。
• 用户目标是用户在投入人力、物力和财力建立网络系统后， 能够达到用户需求的一种明确的要求。——侧重于要求
• 通过本门课程的教学，可以使学生具有设计和 实现局域网和企业网的能力，和一定的工程质 量管理的能力。
2
第2页
课程目的
• 了解网络工程设计的一般步骤和方法，掌握 设计小、中、大型局域网/企业网的基本技术 和技巧，积累网络工程经验，培养分析和解 决网络工程应用问题的能力，提高综合素质 ，为后继任职或研究工作奠定必要的理论和 实践基础。
3
第3页
职业能力目标
• 在掌握基础网络知识的基础上，熟悉和应用网络 系统集成的方法： （1）掌握网络规划需求分析的方法与技巧； （2）掌握逻辑网络设计的方法； （3）掌握物理网络设计的方法； （4）理解网络标书的格式及书写方法； （5）知道网络招标的流程；
第4页
第1章 网络工程设计基础
知识要点： 概述 网络系统集成的体系框架 系统集成步骤 网络系统生命周期 系统集成设计的原则 系统集成需注意和考虑的问题 网络工作模式
第9页
系统集成的概念
• 在信息领域，对于系统集成一般分为软件 集成、硬件集成和网络系统集成。
第10页
网络系统集成的概念
网络系统集成（NSI，Networks System Integration） 是在信息系统工程方法的指导下，根据网 络应用的需求，将网络硬件设备、系统软 件和应用软件等产品和技术，系统性地集 合在一起，成为满足用户需求的、较高性 价比的计算机网络系统。
校园网建设状况 自评报告
网络规划杨 威与设计 山西师范大学网络信息中心 yangw@第 1 章
第1页
课程地位
• 计算机网络是信息社会的基础设施，局域网和 企业网是信息传输和信息枢纽不可或缺的平台 ，构建稳定可靠、高效经济的计算机网络不仅 能够促进信息的高速传输，加速信息共享的进 程，进而提高信息系统的整体性能。
第11页
网络系统集成的层面
1. 网络软硬件产品的集成
传输介质，交换设备，网络信息资源平台采用服 务器和操作系统。。
2. 网络技术的集成
全双工交换式以太网、1000Mbps以太网、10Gbps 以太网，第三层交换，虚拟个人网，双址路由，双 栈路由，多路（CPU）对称处理，网络存储，分布 式互连网应用结构等。
• 网络规划与设计是组建计算机网络系统、 网络工程施工的前期工作，为网络系统集 成提供纲要性的指导文件。
第7页
系统集成的概念
系统 （System） • 多元素的有机结合体 • 由具有同一目标 的若干相互联系、相互影
响的部分结合而成的有机整体 • 整体系统分解为系统，子系统再分解下去
，分解的层次取决于代价与效益。 • 诸多的子系统组成了整体系统。
3. 网络应用的集成
通用应用系统和专用应用系统等 。
第12页
对“网络系统集成”的 进一步理解
• 网络系统集成为用户提供从方案设计、产 品优选、网络规划、软硬件平台配置、应 用软件开发、直至技术咨询与培训、售后 服务等的总体服务，使用户得到一体化的 解决方案。
第13页
对“网络系统集成”的 进一步理解
