08级制药工程专业“制药工艺设计”试题答案与评分标准A1、填空题（共20分，每空1分）1. 原料、中间体和成品; 单元反应和单元操作；副产品和“三废”排放物.2. 喷雾；升膜式蒸发器；3. 化学反应热;状态变化热.4. 待清洗系统的位置不变；其安装基本不变5. 愈大；正压；6. 螺纹连接、法兰连接、承接连接、卡箍；7. 紫外灯杀菌;臭氧消毒；8. 二级；9. 盐酸；10.杜绝安装。
2、判断题（每题2分，共20分，）[正确打“√”，错误打“×”]1. ×;2. √;3. ×;4.√;5.×;6.×;7. √;8.×;9.√; 10.×.三.单项选择题（共20分，每题2分）1. B;2. D;3. B;4. A;5. B；6. A；7. A；8. C；9. D； 10. B；四.简答题（共20分，每题5分）1． 答：风玫瑰图表示一个地区的风向和风向频率。
因其形状象花朵，所以被命名为风玫瑰图。
图上所示的主导风向为东北风。
2．答：设备通常采用三层布置：计量罐在最上层，反应釜在中间，过滤器在最底层。
这样物料利用重力自流到反应釜中，反应后的物料由反应器放到过滤器，这种设计不仅可以减少输送物料的设备，还可以节省输送物料的能耗。
4．答：生产洁净区老GMP 洁净度的四个等级划分为：300000级、100000级、10000级和局部100级。
今年新版GMP 去掉了300000级，新的洁净度是分为A 、B 、C 、D 四级。
五.计算题（共10分）1.解：萘的元素燃烧热为01012395.158143.1548563.2ce nqkJ mol =ﾴﾴ+ﾴ=ﾴ／000048563.2(78.00)48641.20(/)ce c f c cef nq qq q nq q kJ mol =+=-=--=ﾴﾴ 2. （5分）解：C 6H 3N 3O 7+12.5O 6CO 2+3/2H 2O+3NO 2n=2×12.5=25又知⊿Ar-NO2= -62.8 3×(-62.8)=-188.4⊿Ar-OH=+14.7 1×(+14.7)= +14.7∴ q c=109.07×25-188.4+14.7=2553[KJ/mol] 6.绘图题（10分）1．平面图2．答案在教材上.。
第一章绪论一、名词解释1. 制药工艺学2. 化学制药工艺学3. 制剂工艺学4．新药研发5. 清洁技术二、填空1. 制药工业是一个高技术产业，研究开发和不断改进是当今世界各国制药企业在竞争中求得生存与发展的基本条件2. 制药工业是一个以__________________为基础的朝阳产业。
3. 世界制药工业的发展动向为：、、、4．制药工艺是___________________桥梁与瓶颈，对工艺的研究是加速产业化的一个重要方面。
5．清洁技术的目标是____________本来要排放的污染物，实现____________的循环利用策略。
三、简答题1. 制药工业的特殊性主要表现在哪几方面？2. 制药工业的特点有哪几方面？3．新药研发的内容是什么？4．我国制药工业的发展方向有哪些？5．针对当前我国化学药品生产所面临的问题，如何提高我国医药企业的研发能力？第二章药物工艺路线设计和选择一、名词解释1. 全合成制药2. 半合成制药3. 手性制药4. 药物的工艺路线5. 倒推法或逆向合成分析或追溯求源法6. 类型反应法7．Sandmeyer反应8．Mannich反应：9．“一勺烩”或“一锅煮”10. 分子对称法：二、填空1. 是药物生产技术的基础和依据。
工艺路线的和是衡量生产技术高低的尺度。
点，采取相应的设计方法。
3. 在制定化学制药工艺实验研究方案时，还必须对反应类型作必要的考察，阐明所组成的化学反应类型到底是还是反应。
4．从收率的角度看，应该把收率低的单元反应放在，收率高的反应步骤放在。
7．药物分子中具有______________等碳—杂键的部位，乃是该分子的拆键部位，亦即其合成时的连接部位。
8．抗炎药布洛芬的结构式是________________，其合成路线很多，但其共同的起始原料为______________。
9．应用类型反应法进行药物或中间体的工艺设计时，如果功能基的形成与转化的单元反应排列方法出现两种或两种以上不同安排时，不仅需要从理论上___________________，而且还要从实践上____________________________等进行实验研究，经过实验设计及选优方法遴选，反复比较来选定。
复习题一、不定项选择题（1～15小题, 每题2分, 共30分。
每小题至少有一项是符合题目要求的。
请选出所有符合题目要求的答案, 多选或少选均不得分）1.化学合成药物的中试规模一般比实验室规模放大（）倍。
A.1-5B.5-10C.10-50D.50-1002.（）是质子性溶剂。
A.醚类B.卤烷化合物C.醇类D.酮类3、下列溶剂中, 不是生产中应避免使用的为（）。
A.甲醇B.苯C.四氯化碳D.1,1,1-三氯乙烷4.SOP是指（）。
A.生产工艺规程B.标准操作规程C.工艺流程框图D.生产周期5.溶剂对反应有显著影响的反应类型是（）。
A.自由基反应B.离子型反应C.二者都是D.二者都不是6.药物工艺路线设计方法上没有（）。
A.类型反应法 B、分子对称法 C、正交法 D、模拟类推法7、复杂反应不包括（）。
A.可逆反应B.简单反应C.平行反应D.连续反应8、下面不属于Lewis酸催化剂的是（）。
A.吡啶B.AlCl3C.FeCl3D.BF39、Vant Hoff规则：反应温度每升高10℃, 反应速度增加（）倍。
A.0.5～1.5 B、1～2 C、2～3 D、3～410、放大系数比较的基准有（）。
A.每小时投料量B.每批投料量C.原料间的比例D.年产量11.“me-too”是指（）。
A.新化学实体B.模仿性新药C.生物制药D.合成药12.生产工艺规程的主要作用有（）A.组织工业生产的指导性文件 B、生产准备工作的依据C.新建和扩建工厂的基本技术条件D.安全生产13.小试研究与工业化生产的主要不同点正确的是（）。
A.工业生产规模大 B、工业上用工业级原料C.小试研究用工业级原料D.小试研究多为金属设备14.世界制药行业的特征为（）。
A.主要针对癌症、心血管等重大疾病 B、研发投入加大C.企业并购与重组D.重磅炸弹药物数量增加15、图1表示的是温度对速度常数的影响关系图, 从图中 k可看出温度对反应速度的影响类型为（）。
一、名词解释1. 清洁技术：制药工业中的清洁技术就是用化学原理和工程技术来减少或消除造成环境污染的有害原辅材料、催化剂、溶剂、副产物；设计并采用更有效、更安全、对环境无害的生产工艺和技术。
其主要研究内容有：（1）原料的绿色化（2）催化剂或溶剂的绿色化（3）化学反应绿色化（4）研究新合成方法和新工艺路线2. 全合成制药：是指由化学结构简单的化工产品为起始原料经过一系列化学合成反应和物理处理过程制得的药物。
由化学全合成工艺生产的药物称为全合成药物。
3. 半合成制药：是指由具有一定基本结构的天然产物经化学结构改造和物理处理过程制得的药物。
这些天然产物可以是从天然原料中提取或通过生物合成途径制备。
4. 药物的工艺路线：具有工业生产价值的合成途径，称为药物的工艺路线或技术路线。
5. 倒推法或逆向合成分析：从药物分子的化学结构出发，将其化学合成过程一步一步逆向推导进行寻源的思考方法称为追溯求源法，又称倒推法、逆合成分析法。
6. 类型反应法：是指利用常见的典型有机化学反应与合成方法进行药物合成设计的思考方法。
包括各类化学结构的有机合成物的通用合成法，功能基的形成、转换、保护的合成反应单元等等。
对于有明显类型结构特点和功能基的化合物，常常采用此种方法进行设计。
7．Sandmeyer反应：重氮盐用氯化亚铜或溴化亚铜处理，得到氯代或溴代芳烃：8．“一勺烩”或“一锅煮”：对于有些生产工艺路线长，工序繁杂，占用设备多的药物生产。
若一个反应所用的溶剂和产生的副产物对下一步反应影响不大时，往往可以将几步反应合并，在一个反应釜内完成，中间体无需纯化而合成复杂分子，生产上习称为“一勺烩”或“一锅煮”。
改革后的工艺可节约设备和劳动力，简化了后处理。
9. 质子性溶剂：质子性溶剂含有易取代的氢原子，既可与含负离子的反应物发生氢键结合产生溶剂化作用，也可与负离子的孤电子对配位，或与中性分子中的氧原子(或氮原子)形成氢键，或由于偶极矩的相互作用而产生溶剂化作用。
《化学制药工艺学习题集》（自考专升本使用）郑州大学药学院编2011.11第一章绪论一、名词解释1. 制药工艺学2. 化学制药工艺学3. 制剂工艺学4．新药研发5. 清洁技术二、填空1. 制药工业是一个高技术产业，研究开发和不断改进是当今世界各国制药企业在竞争中求得生存与发展的基本条件2. 制药工业是一个以__________________为基础的朝阳产业。
3. 世界制药工业的发展动向为：、、、4．制药工艺是___________________桥梁与瓶颈，对工艺的研究是加速产业化的一个重要方面。
5．清洁技术的目标是____________本来要排放的污染物，实现____________的循环利用策略。
三、简答题1. 制药工业的特殊性主要表现在哪几方面？2. 制药工业的特点有哪几方面？3．新药研发的内容是什么？4．我国制药工业的发展方向有哪些？5．针对当前我国化学药品生产所面临的问题，如何提高我国医药企业的研发能力？第二章药物工艺路线设计和选择一、名词解释1. 全合成制药2. 半合成制药3. 手性制药4. 药物的工艺路线5. 倒推法或逆向合成分析或追溯求源法6. 类型反应法7．Sandmeyer反应8．Mannich反应：9．“一勺烩”或“一锅煮”10. 分子对称法：二、填空1. 是药物生产技术的基础和依据。
工艺路线的和是衡量生产技术高低的尺度。
点，采取相应的设计方法。
3. 在制定化学制药工艺实验研究方案时，还必须对反应类型作必要的考察，阐明所组成的化学反应类型到底是还是反应。
4．从收率的角度看，应该把收率低的单元反应放在，收率高的反应步骤放在。
7．药物分子中具有______________等碳—杂键的部位，乃是该分子的拆键部位，亦即其合成时的连接部位。
8．抗炎药布洛芬的结构式是________________，其合成路线很多，但其共同的起始原料为______________。
9．应用类型反应法进行药物或中间体的工艺设计时，如果功能基的形成与转化的单元反应排列方法出现两种或两种以上不同安排时，不仅需要从理论上___________________，而且还要从实践上____________________________等进行实验研究，经过实验设计及选优方法遴选，反复比较来选定。
第1章制药工程项目设计的基本程序一、填空题1制药工程项目从设想到交付生产整个过程的基本工作程序分为设计前期、设计中期 和设计后期三个阶段，这三个阶段是互相联系、步步深入的。
2制药工程项目设计前期工作的主要内容有项目建议书、可行性研究报告和设计任务书。
3制剂工业用水分为非工艺用水和工艺用水两大类。
4药厂总图布置设计的范围包括总平面布置设计、竖向布置设计、交通运输设计和绿化布置设计。
5药厂总图布置要满足生产、安全、发展规划等三个方面的要求。
6药厂进行总图设计时，应按照管理系统和生产功能划分为行政区、生活区、生产区和辅助区进行布置。
四个区域既要不相互影响，又要便于相互联系。
7办公、质检、食堂、仓库等行政、生活辅助区布置在厂前区，并处于全年主导风向的上风侧或全年最小频率风向的下风侧。
8三阶段设计包括初步设计、技术设计和施工图设计，两阶段设计包括扩大初步设计和施工图设计。
9对于重要大型企业，或采用比较新和比较复杂生产技术企业，为保证设计质量可采用三阶段设计。
目前，中国的制药工程项目，一般采用两阶段设计。
二、判断题【√】1项目建议书是法人单位向国家、省、市有关主管部门推荐项目时提出的报告书，建议书主要说明项目建设的必要性，同时也对项目的可行性进行初步分析。
【×】2设计任务书主要对拟建项目在技术、工程、经济和外部协作条件上是否合理和可行，进行全面分析、论证以及方案比较。
因为：可行性研究主要对拟建项目在技术、工程、经济和外部协作条件上是否合理和可行，进行全面分析、论证以及方案比较。
【×】3可行性研究报告是以政府、主管部门的文件形式下达给项目主管部门，以明确项目建设的要求，是进行工程设计的依据。
因为：设计任务书是以政府、主管部门的文件形式下达给项目主管部门，以明确项目建设的要求，是进行工程设计的依据。
【√】4制药工厂不宜建在：有开采价值的矿藏地区；国家规定的历史文物、生物保护和风景游览地；地耐力在0.1MPa以下地区；对机场、电台等使用有影响的地区。
第二章药物路线的设计和选择一、名词解释1. 全合成制药：是指由化学结构简单的化工产品为起始原料经过一系列化学合成反应和物理处理过程制得的药物。
由化学全合成工艺生产的药物称为全合成药物。
2. 半合成制药：是指由具有一定基本结构的天然产物经化学结构改造和物理处理过程制得的药物。
这些天然产物可以是从天然原料中提取或通过生物合成途径制备。
3. 手性制药：具有手性分子的药物4. 药物的工艺路线：具有工业生产价值的合成途径，称为药物的工艺路线或技术路线。
5. 倒推法或逆向合成分析（retrosynthesis analysis）：从药物分子的化学结构出发，将其化学合成过程一步一步逆向推导进行寻源的思考方法称为追溯求源法，又称倒推法、逆合成分析法。
6. 类型反应法：是指利用常见的典型有机化学反应与合成方法进行药物合成设计的思考方法。
包括各类化学结构的有机合成物的通用合成法，功能基的形成、转换、保护的合成反应单元等等。
对于有明显类型结构特点和功能基的化合物，常常采用此种方法进行设计。
7．Sandmeyer反应：重氮盐用氯化亚铜或溴化亚铜处理，得到氯代或溴代芳烃：8．Mannich反应：含有α-活泼氢的醛、酮与甲醛及胺(伯胺、仲胺或氨)反应，结果一个α-活泼氢被胺甲基取代，此反应又称为胺甲基化反应，所得产物称为Mannich碱。
9．“一勺烩”或“一锅煮”：对于有些生产工艺路线长，工序繁杂，占用设备多的药物生产。
若一个反应所用的溶剂和产生的副产物对下一步反应影响不大时，往往可以将几步反应合并，在一个反应釜内完成，中间体无需纯化而合成复杂分子，生产上习称为“一勺烩”或“一锅煮”。
改革后的工艺可节约设备和劳动力，简化了后处理。
10. 分子对称法：一些药物或中间体的分子结构具对称性，往往可采用一种主要原料经缩合偶联法合成，这种方法称为分子对称法。
二、填空1. 药物生产工艺路线 ， 技术先进性 ， 经济合理性，2. 剖析药物的化学结构 ， 化学结构3. “平顶型” 、 “尖顶型” 4． 前头 ， 后边 5． 最后 6． “平顶型” 7. C —N 、C —S 、C —O 8．CH 3H 3CCOOH CH 3， 异丁基苯。
第1章制药工程项目设计的基本程序一、填空题1制药工程项目从设想到交付生产整个过程的基本工作程序分为设计前期、设计中期 和设计后期三个阶段，这三个阶段是互相联系、步步深入的。
2制药工程项目设计前期工作的主要内容有项目建议书、可行性研究报告和设计任务书。
3制剂工业用水分为非工艺用水和工艺用水两大类。
4药厂总图布置设计的范围包括总平面布置设计、竖向布置设计、交通运输设计和绿化布置设计。
5药厂总图布置要满足生产、安全、发展规划等三个方面的要求。
6药厂进行总图设计时，应按照管理系统和生产功能划分为行政区、生活区、生产区和辅助区进行布置。
四个区域既要不相互影响，又要便于相互联系。
7办公、质检、食堂、仓库等行政、生活辅助区布置在厂前区，并处于全年主导风向的上风侧或全年最小频率风向的下风侧。
8三阶段设计包括初步设计、技术设计和施工图设计，两阶段设计包括扩大初步设计和施工图设计。
9对于重要大型企业，或采用比较新和比较复杂生产技术企业，为保证设计质量可采用三阶段设计。
目前，中国的制药工程项目，一般采用两阶段设计。
二、判断题【√】1项目建议书是法人单位向国家、省、市有关主管部门推荐项目时提出的报告书，建议书主要说明项目建设的必要性，同时也对项目的可行性进行初步分析。
【×】2设计任务书主要对拟建项目在技术、工程、经济和外部协作条件上是否合理和可行，进行全面分析、论证以及方案比较。
因为：可行性研究主要对拟建项目在技术、工程、经济和外部协作条件上是否合理和可行，进行全面分析、论证以及方案比较。
【×】3可行性研究报告是以政府、主管部门的文件形式下达给项目主管部门，以明确项目建设的要求，是进行工程设计的依据。
因为：设计任务书是以政府、主管部门的文件形式下达给项目主管部门，以明确项目建设的要求，是进行工程设计的依据。
【√】4制药工厂不宜建在：有开采价值的矿藏地区；国家规定的历史文物、生物保护和风景游览地；地耐力在0.1MPa以下地区；对机场、电台等使用有影响的地区。

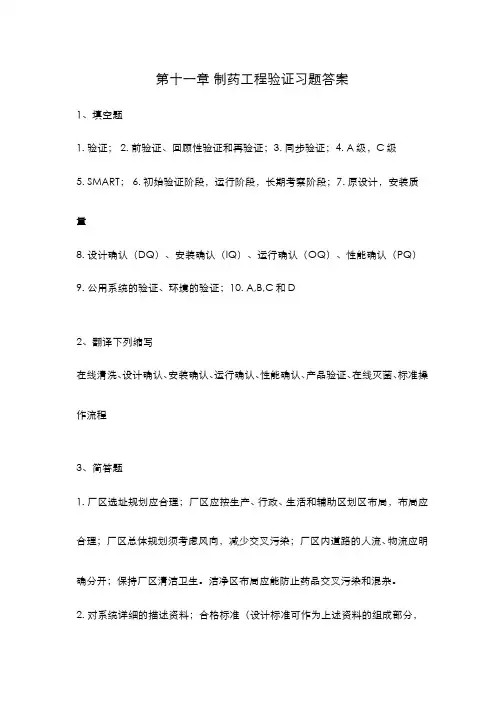

第十一章 制药工程验证习题答案1、填空题1. 验证；2. 前验证、回顾性验证和再验证；3. 同步验证；4. A级，C级5. SMART；6. 初始验证阶段，运行阶段，长期考察阶段；7. 原设计，安装质量8. 设计确认（DQ）、安装确认（IQ）、运行确认（OQ）、性能确认（PQ）9. 公用系统的验证、环境的验证；10. A,B,C和D2、翻译下列缩写在线清洗、设计确认、安装确认、运行确认、性能确认、产品验证、在线灭菌、标准操作流程3、简答题1. 厂区选址规划应合理；厂区应按生产、行政、生活和辅助区划区布局，布局应合理；厂区总体规划须考虑风向，减少交叉污染；厂区内道路的人流、物流应明确分开；保持厂区清洁卫生。
洁净区布局应能防止药品交叉污染和混杂。
2. 对系统详细的描述资料；合格标准（设计标准可作为上述资料的组成部分，并单独列出）；系统流程图；取样点位置及编号（在平面图上反映出来）；取样和监控计划；长期监控结果及数据表；偏差处理及对系统可靠性的评估。
3. ① 过滤系统对被过滤溶液的适应性。
② 过滤材料对溶液的污染程度。
③ 过滤器规格的选定。
④ 过滤器灭菌。
⑤ 过滤系统的完整性试验。
⑥ 除菌效果。
⑦ 被过滤药液的生物负荷（含菌量）控制及过滤时间限定。
⑧ 过滤器的使用寿命。
4.5.6. （1）洁净区的内表面（墙壁、地面、天棚）应当平整光滑、无裂缝、接口严密、无颗粒物脱落，避免积尘，便于有效清洁，必要时应当进行消毒。
（2）各种管道、照明设施、风口和其他公用设施的设计和安装应当避免出现不易清洁的部位应当尽可能在生产区外部对其进行维护。
（3）排水设施应当大小适宜，并安装防止倒灌的装置。
应当尽可能避免明沟排水；不可避免时，明沟宜浅，以方便清洁和消毒。
7. 第一阶段：为1-2周，纯蒸汽发生器出口和各使用点每天取样全检。
目的是证明系统能够持续产生和分配符合要求的纯蒸汽。
第二阶段：根据已批准SOP对纯蒸汽系统系统进行日常监控。
《化学制药工艺学》第一次作业一、名词解释1、工艺路线:一个化学合成药物往往可通过多种不同的合成途径制备，通常将具有工业生产价值的合成途径称为该药物的工艺路线。
2、邻位效应：指苯环内相邻取代基之间的相互作用，使基团的活性和分子的物理化学性能发生显著变化的一种效应.3、全合成：以化学结构简单的化工产品为起始原料,经过一系列化学反应和物理处理过程制得化学合成药物，这种途径被称为全合成。
4、半合成:由具有一定基本结构的天然产物经化学结构改造和物理处理过程制得化学合成药物的途径。
5、临时基团:为定位、活化等目的,先引入一个基团，在达到目的后再通过化学反应将这个基团予以除去，该基团为临时基团.6、类型合成法：指利用常见的典型有机化学反应与合成方法进行合成路线设计的方法。
7、分子对称合成法：由两个相同的分子经化学合成反应,或在同一步反应中将分子相同的部分同时构建起来，制得具有分子对称性的化合物，称为分子对称合成法。
8、文献归纳合成法：即模拟类推法，指从初步的设想开始，通过文献调研，改进他人尚不完善的概念和方法来进行药物工艺路线设计.二、问答题1、你认为新工艺的研究着眼点应从哪几个方面考虑?答：（1）工艺路线的简便性,（2）生产成本因素，（3）操作简便性和劳动安全的考虑，（4）环境保护的考虑，（5）设备利用率的考虑等。
2、化学制药工艺学研究的主要内容是什么？答：一方面，为创新药物积极研究和开发易于组织生产、成本低廉、操作安全和环境友好的生产工艺；另一方面，要为已投产的药物不断改进工艺，特别是产量大、应用面广的品种。
研究和开发更先进的新技术路线和生产工艺。
3、你能设计几种方法合成二苯甲醇？哪种路线好？答：（1）（2）（3）（4）反应(1）发生格氏反应，条件比较苛刻.反应(3）一步引入3个氯原子,反应温度较高，反应时间较长，有未反应的氯气逸出,不易吸收完全，存在环境污染和设备腐蚀等问题。
反应（4)金属钠参与反应，成本比较高.综合来看，反应(2）是最合适的路线，不仅工艺路线短，而且原辅材料易得，反应条件温和，各步反应产率较高，成本也比较低，无氯化反应的缺点。
作业答案绪论1.5 采用两阶段设计，即初步设计和施工图设计。
1.7 一个工程项目的设计，按照我国传统的设计体制，一般可分为设计的前期工作、设计的中期工作和设计的后期工作。
而设计的前期工作又包括编制项目建议书、可行性研究报告、厂址选择报告和设计任务书等项工作。
1.10 简述工程设计的基本程序。
一个工程项目从计划建设到交付生产一般要经历以下基本工作程序：提出项目建议书→批准立项→进行可行性研究→审查及批准→编制设计任务书→初步设计（选择建设地点、进行勘察）→初步设计中审→施工图设计（进行建设准备）→组织工程施工→试车（进行生产准备）→竣工验收和交付生产1.设计前期工作阶段：提出项目建议书→编制设计任务书2.设计中期工作阶段：初步设计→施工图设计（有一些大型项目，在中间还需有扩大初步设计）3.设计后期工作阶段：组织工程施工→交付生产第二章2.2设计前期应做哪些工作？（同上）2.3 项目建议书包括哪些内容？①项目名称、项目建设目的和意义，即项目建设的背景和依据，投资的必要性和经济意义；②产品需求的初步预测；③产品方案及拟建生产规模；④工艺技术方案(原料路线、生产方法和技术来源)；⑤资源、主要原材料、燃料和动力供应；⑥建厂条件和建设厂址初步方案⑦辅助设施及公用工程方案；⑧工厂组织和劳动定员估算；⑨项目实施规划设想；⑩项目投资估算和资金来源及筹措设想；⑾环境保护；⑿经济效益和社会效益的初步估算。
⒀结论与建议2.7 可行性研究包括哪些内容？（1）总论（2）需求预测（3）产品方案及生产规模（4）工艺技术方案（5）原材料、燃料及公用系统的供应（6）建厂条件及厂址选择布局方案（7）公用工程和辅助设施方案（8）环境保护（9）职业安全卫生和劳动保护（10）消防（11）节能（12）工厂组织和劳动定员（13）药品生产管理规范(GMP)实施规划的建议（14）项目实施规划（15）投资估算和资金筹措（16）社会及经济效果评价（17）评价结论2.8 设计任务书编制工作的任务是什么？是确定建设规模和投资、建厂地区和建设进度、原材料、动力和燃料的供应，以及协作关系和设计分工等重大问题。
2.9 初步设计的依据、目的？初步设计是根据已下达的任务书、可行性研究报告及设计基础资料，确定全厂设计原则、设计标准、设计方案和重大技术问题。
2.10 初步设计的作用。
初步设计是确定建设项目的投资额、征用土地、组织主要设备及材料的采购，以及编制施工图设计的依据，也是签订建设总承包合同、银行贷款及实行投资包干和控制建设工程拨款的依据。
2.15 施工图设计的依据是什么？批准的(扩大)初步设计及总概算2.16 施工图设计阶段工艺专业的设计内容主要包括哪些？工艺图纸目录、工艺管道及仪表流程图、公用工程系统图、设备一览表、设备布置图、管道布置图、管架管件图、设备管口方位图、设备和管道保温及防腐设计、各部分的施工说明等。
2.18 生产车间（装置）设计是工厂设计的核心，它是由工艺专业和非工艺专业密切协作共同完成的。
2.19 工厂设计的核心部分是什么？是工艺设计2.20 工厂工艺设计包括哪些内容？方案设计（其任务是选择和确定生产方法及工艺流程，是全部工艺设计的基础）、工艺计算（是工艺设计的中心环节）、车间布置设计、管道设计、提供设计条件、编写设计文件、编制概（预）算等。
2.22 工艺计算包括哪些内容？主要物性数据的获取、物料衡算、热量衡算及设备计算和选型。
2.23 车间布置设计的主要任务？对厂房的配置作出合理安排以及确定整个工艺流程中全部设备在平面和空间的具体位置。
为土建、采暖、通风、电气、自控、给排水、外管等专业的设计提供依据。
2.24 管道布置设计的任务？确定装置的全部管线、阀件、管件以及各种管架的位置，以满足生产要求。
2.26方案设计是全部工艺设计的基础；工艺计算是工艺设计的中心环节；车间布置设计是化工设计中的工艺专业和专工艺专业密切配合完成的主要工作环节；管道布置设计是施工图设计阶段中工艺设计的主要内容之一。
第三章3.3 厂址选择包括哪些内容？现场调查取得原始依据；拟定技术经济指标；实地踏勘收集资料（气象、水文、地质、地震、动力、矿产及原材料、人文经济、土地情况等）；编制选址工作报告等3.11 厂址选择是一项政策、技术、经济紧密结合、综合性较强、较复杂的工作。
3.13 厂址选择报告的内容？（1）选址依据及选址经过简况；（2）选址中所采用的主要技经指标；（3）拟建地点的概况和自然条件；（4）拟建项目所需原材料、燃料、动力供应、水源、交通运输及协作条件；（5）各个选址方案比较（有时需列表）；（6）对场址选定的初步意见及当地领导部门对选址的意见；（7）主要附件：Ａ、各项协议文件；Ｂ、拟建项目地区位置草图；Ｃ、拟建项目总平面布置示意图第四章工艺流程设计4.1 工艺路线即生产方法，其选择是以后各步设计的必要条件和依据。
4.2 “化工设计/张颖编”P17正文第三行。
4.3 “化工设计/张颖编”P17-要考虑的因素4.4 见“化工设计/张颖编”P19-选择工艺路线的步骤4.5见“化工设计/张颖编”P204.6见“化工设计/张颖编”P204.7 同上4.8 工艺流程设计的主要任务（1）确定流程的组成（单元反应和单元操作内容及连接）（2）确定载能介质(蒸汽、水、冷冻盐水、压缩空气及真空)的技术规格和流向（3）确定生产控制方法(工艺参数的检测点、仪表安装位置)（4）确定“三废”的治理方法4.9 工艺流程设计一般分为几个阶段？三个阶段：工艺流程框图、工艺流程简图（或设备工艺流程图）、工艺管道及仪表流程图4.10 工艺流程设计的一般程序1对选定的生产方法进行工程分析及处理2绘制工艺流程框图3进行方案比较4绘制设备工艺流程图（简图）5 绘制初步设计阶段的工艺管道及仪表流程图（带控制点流程图）6绘制施工图阶段的工艺管道及仪表流程图4.11 工艺流程设计主要绘制哪些图纸？生产工艺物料流程图（PFD）初步设计阶段及施工图设计阶段的PID4.12 原则：1、保证产品质量符合规定的标准。
2、尽量采用成熟、先进的技术和设备。
3、满足GMP要求。
4、使用尽可能少的能耗。
5、尽量减少“三废”排放量。
6、具备开车、停车、易于控制。
7、具有柔韧性，即在不同条件下(如进料组成和产品要求的改变)能够正常操作的能力。
8、具有良好的经济效益。
9、确保安全生产，以保证人身和设备的安全。
4.13是以方框或圆框、文字和带箭头的线条的形式定性地表示出由原料变成产品的路线和顺序，以及要采用的单元操作和主要设备。
4.14 三种：连续、分批和半连续操作。
4.15见“化工设计/张颖编”P22~234.16见“化工设计/张颖编”P23中部4.19见“化工设计/张颖编”P234.20见“化工设计/张颖编”P23下4.21 在何时绘制物料流程图？物料衡算完成的同时4.22 物料流程图的作用可以为设计审查提供资料，并且作为进一步设计的重要依据，还可以在今后的生产操作中参考。
4.23 物料流程图的主要内容见“化工设计/张颖编”P25~264.24 物料流程图的画法见“化工设计/张颖编”P264.25 物料流程图的绘制采用从左到右的展开式，先画设备轮廓，再画物料线，引线将物料表与物料线连接起来。
图幅采用A1，没有比例。
物料管线用粗实线绘制，设备外形（或方框）、引线、表格用细实线绘制。
4.26 工艺管道及仪表流程图（PID）是以工艺管道及仪表为主体的流程图。
它是用图示的方法把工艺流程和所需的全部设备、机器、管道、阀门、管件和仪表等表示出来。
4.27工艺管道及仪表流程图（PID）一般以工艺装置的主项（工段或工序）为单元绘制。
4.28 初步设计阶段和施工图设计阶段都要绘制PID。
作为正式设计成果编入设计文件，供后续设计、施工、安装的依据和指导生产运行。
4.29 PID一般由物料流程、图例、图签、图框四部分组成。
4.30 PID中物料流程包括哪些部分？①设备示意图；②设备流程号；③物料及水、汽、真空、压缩空气、冷凝剂等管线和流动方向；④管线上阀门等；⑤设备及管道上的附件；⑥计量—控制仪表；⑦必要的文字注解（如：物料名称、设备名称、物料来自何处和趋向何处、三废及半成品、副产品的去向等）。
4.31在工艺管道及仪表流程图中要画出设备的图例。
设备管口一般不予画出，若要画出，可用单线表示，设备上的传动装置应简单示意画出。
4.32 画出离心泵、固定床反应器、列管换热器的图例。
4.33设备位号应标注几个部分？举例说明。
设备位号应标注四个部分，即设备分类代号、主项号、设备顺序号、相同设备的尾号。
主项代号（常为设备所在车间、工段的代号）采用两位数字(01～99)，如不满10项时，可采用一位数字。
两位数字也可按车间(或装置)，工段(或工序)划分。
设备顺序号可按同类设备各自编排序号，也可综合编排总顺序号，用两位数字表示(01～99)。
相同设备的尾号是同一位号的相同设备的顺序号，用A、B、C……表示，也可用1、2、3……表示。
设备位号在流程图、设备布置图和管道布置图上标注时，要在设备位号下方画一条位号线，线条为0.9或1.0mm宽的粗实线。
如：4.34 设备位号可在流程图中的什么地方标注？一种是标在流程图的下方或上方，排列整齐，并尽可能正对设备（常用）。
位号线上方标注设备位号，下方是设备名称。
当几个设备垂直排列时，设备的位号和名称可以由上而下按顺序标注，也可以水平标注。
另一种是在设备图形内部或近旁仅标注设备位号。
4.35 辨识正误热水箱V0518（对）分离器R-510 （错！）应为V05104.36 在PID中经常将设备（机器）的位号、名称标注在图的下方或上方，并尽可能正对设备。
需要保温或伴热的设备（机器）要在其相应部位画出一段隔热层图例或一段伴热管。
4.37 在下列流程图中标注设备位号4.38 填表设备类别代号设备类别代号塔T 火炬、烟囱S泵P 容器（槽、罐）V压缩机、风机 C 起重运输设备L换热器E计量设备W反应器R 其它机械M工业炉 F 其它设备X4.39 工艺管道及仪表流程图中的管道应标注几个部分？管道及仪表流程图的管道应标注四个部分，即管道号（管段号）（由三个单元组成）、管径、管道等级和隔热或隔声，总称为管道组合号。
管道号和管径为一组，用一短横线隔开;管道等级和隔热为另一组，用一短横线隔开，两组间留适当的空隙。
一般标注在管道的上方。
4.40 解释RW 0310—50 A1A—HRW流体代号，表示该流体为新鲜水；0310为管道号（03为主项号，10为同类管道编号）；50为管子的公称直径，A1A为管道等级代号（第一个A是管道压力等级代号，1序号，后一个A是管道材料代号，为铸铁及硅铸铁）；H为隔热代号。
4.41 标注（下列管道上安装了一个就地取样分析点）4.42 写出下列物料代号工艺空气PA 工艺气体PG 工艺液体PL 工艺固体PS 工艺水PW空气AR 压缩空气CA 仪表空气IA 高压蒸汽HS 低压蒸汽LS 中压蒸汽MS 高压过热蒸汽HUS 低压过热蒸汽LUS 中压过热蒸汽MUS 蒸汽冷凝水SC 伴热蒸汽TS锅炉给水BW 消防水FW 软水SW循环冷却水（回）CWR 循环冷却水（上）CWS热水（上）HWS 热水（回）HWR 原水、新鲜水RW 生活废水WW 饮用水、生活用水DW排液、导淋DR 放空VT4.43 将下列管道标注改为HG 20519.5—92所规定的标注。
