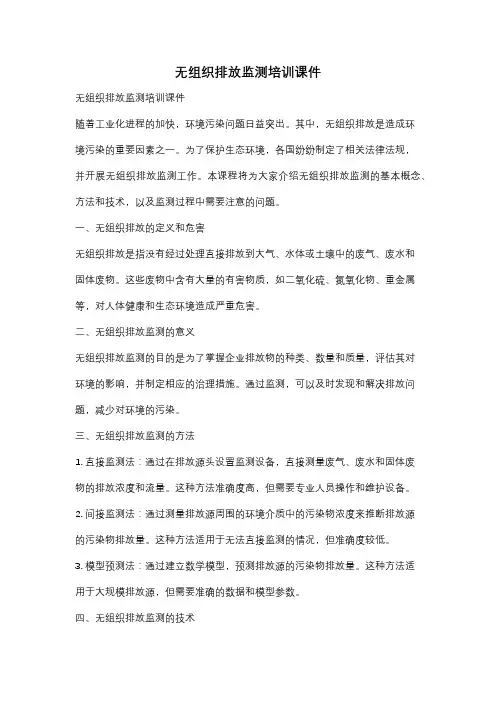

无组织排放监测培训课件

无组织排放监测培训课件

无组织排放监测培训课件无组织排放监测培训课件随着工业化进程的加快，环境污染问题日益突出。

其中，无组织排放是造成环境污染的重要因素之一。

为了保护生态环境，各国纷纷制定了相关法律法规，并开展无组织排放监测工作。

本课程将为大家介绍无组织排放监测的基本概念、方法和技术，以及监测过程中需要注意的问题。

一、无组织排放的定义和危害无组织排放是指没有经过处理直接排放到大气、水体或土壤中的废气、废水和固体废物。

这些废物中含有大量的有害物质，如二氧化硫、氮氧化物、重金属等，对人体健康和生态环境造成严重危害。

二、无组织排放监测的意义无组织排放监测的目的是为了掌握企业排放物的种类、数量和质量，评估其对环境的影响，并制定相应的治理措施。

通过监测，可以及时发现和解决排放问题，减少对环境的污染。

三、无组织排放监测的方法1. 直接监测法：通过在排放源头设置监测设备，直接测量废气、废水和固体废物的排放浓度和流量。

这种方法准确度高，但需要专业人员操作和维护设备。

2. 间接监测法：通过测量排放源周围的环境介质中的污染物浓度来推断排放源的污染物排放量。

这种方法适用于无法直接监测的情况，但准确度较低。

3. 模型预测法：通过建立数学模型，预测排放源的污染物排放量。

这种方法适用于大规模排放源，但需要准确的数据和模型参数。

四、无组织排放监测的技术1. 废气监测技术：包括气体分析仪、颗粒物监测仪、流量计等。

气体分析仪可以测量废气中的各种污染物浓度，颗粒物监测仪可以测量颗粒物的粒径和浓度，流量计可以测量废气的流量。

2. 废水监测技术：包括水质分析仪、流量计等。

水质分析仪可以测量废水中的各种污染物浓度，流量计可以测量废水的流量。

3. 固体废物监测技术：包括重金属分析仪、有机物分析仪等。

重金属分析仪可以测量固体废物中重金属的含量，有机物分析仪可以测量固体废物中有机物的含量。

五、无组织排放监测的注意事项1. 安全防护：在进行监测工作时，要注意个人防护，佩戴相应的防护设备，避免接触有害物质。

第2讲：无组织排放废气监测技术规范(PPT)--现场部培训资料

第2讲：无组织排放废气监测技术规范(PPT)--现场部培训资料

23
v ⑵监控点的设置方法
v ①设置监控点的原则要求
v 设置监控点于无组织排放源下风向， 距排放源2～50m范围内的浓度最高点 。设置监控点时不需要回避其他源的 影响。
v ②一般情况下设置监控点的 方法
v 如图所示，在无特殊因素影响的情况 下，监控点应设置在被测无组织排放 源的下风向，尽可能靠近排放源处（ 距排放源最近不得小于2m），4个监 控点要设置在平均风向轴线两侧，与 被测源形成的夹角不越出风向变化的 标准差（±S°）的范围。
⑶《恶臭污染物排放标准》 GB 14554-93 没有排气筒或排气筒高度低于15m的排放源。
⑷《饮食业油烟排放标准（试行）》 GB 18483-2001 未经任何油烟净化设施净化的油烟排放。
2017-03-06
STT-YNZK-XC
3
⒉无组织排放源
指设置于露天环境中具有无组织排放的设施，或指具有无组织排 放的建筑构造（如车间、工棚等）
①1小时连续采样，或1小时内等 时间间隔采集4个样品计平均值
；
②实际监测时，为了捕捉到监控
点最高浓度的时段，实际安排的
采样时间可超过1小时。
2017-03-06
注：低矮排气筒的排放可以造成与无组织排放相同的后果，依据GB16297—1996所作的规定，在无组织排放监测中所测得的监控点的浓度值将不扣除低矮排气筒所作的贡献值。
v 无组织排放源紧靠围墙（单位周界）时，即对监测带来有利的 一面，同时也有其特殊的复杂性，此时监控点应分别如下几种 情况进行设置。
v ①排放源紧靠某一侧围墙，风向朝向与其相邻或相对之围墙时 ，如该排污单位的范围不大，排放源距与之相对或相邻的围墙 （单位边界）不远，仍可按⑴或⑵的叙述设置监控点。

无组织废气监测ppt课件

无组织废气监测ppt课件
主导风向 无组织排放源
±S°
10m
单位厂界
○ ○○○
监控点

◆
○ ○ ○
涡 流 区
监控点
14
4、监测时间及频次的确定
• 无组织废气排放源：
无组织排放监测时，实行连续1小时的采样， 或在1小时内以等时间间隔采集4个样品计平 均值。在实际监测时，为了捕捉到监控点最 高浓度的时段，实际采样时间可超过1小时。 验收监测时一般连续监测不少于2天，每天采 3个平行样。
C=M/V0
16
五、注意事项
1、雨天不应进行监测。
2、对无组织废气监测时应对被测单位周围环 境进行调查了解附近各单位是否亦有该污 染物产生。
3、开始采样前必须进行气密性检查，检查采 样系统是否有漏气现象。若有，应及时排 除或更换新的装置。
4、将气样捕集装置串联到采样系统中，核对 样品编号及采样流量后，方可开始采样。
6
• 由所测得的风向、风速值计算平均值和风
向变化的标准差，从而判定该区域该时段 的风速风向，以便监测点位的布设。 风速风向的测定除在采样之前进行外，还 应在采样过程中重复1~2次，入发现风向有 显著变化，应移动监控点位置后重新采样。
7
2、依据各气象因子的数值分为四类 a类：不利于污染物的扩散和稀释，适宜于进
4
2、被测无组织排放源的基本情况调查 除排放污染物的种类和排放速率（估算值）之外， 还应重点调查被测无组织排放源的排出口形状、 尺寸、高度及其所处的建筑物的具体位置等，应 有无组织排放口及其所在建筑物的照片。
3、监测资料及仪器设备的准备 GB16297-1996与HJ/T55-2000是无组织排放监测 的最主要技术依据，固定源排放的污染物标准分 析方法中无组织排放的监测及样品分析方法，都 须在监测前认真查阅； 现场风向风速仪、所需采样仪器的准备；样品试 剂的准备；

无组织排放监测采样课件.

无组织排放监测采样课件.

1 大气污染物无组织排放监测技术规范 1、设置监控点的位置和数目
根据GB16297-1996的规定，二氧化硫、氮氧化物、颗粒物 和氟化物的监控点设在无组织排放源下风向2-50m范围内的浓度 最高点;相对应的参照点设在排放源上风向2-50m范围内,其余物 质的监控点设在单位周界外10m范围内的浓度最高点。按规定监 控点最多可设4个，参照点只设1个。
1 大气污染物无组织排放监测技术规范
一．定义
1、无组织排放 指大气污染物不经过排气筒的无规则排放。低矮排气筒的 排放属有组织排放，但在一定条件下也可造成与无组织排放相 同的后果，因此，在执行“无组织排放监控浓度限值”指标时， 由低矮排气筒造成的监控点污染物浓度增加不予扣除 。 2、最高允许排放浓度 指处理设施后排气筒中污染物任何1h浓度平均值不得超过 的限值;或指无处理设施排气筒中污染物任何1h浓度平均值不得 超过的限值。 3、最高允许排放速率 指一定高度的排气筒任何1h排放污染物的质量不得超过的 限值。
1 大气污染物无组织排放监测技术规范
二、无组织排放监测的基本要求
设立监控点（即监测点）和规定监控点的空气浓度限 值。在GB16297-1996中规定要在二氧化硫、氮氧化物、颗 粒物和氟化物的无组织排放源下风向设监控点,同时在排放 源上风向设参照点,以监控点同参照点的浓度差值不超过规 定限值来限制无组织排放,规定对其余污染物在单位周界外 设监控点和监控点的浓度限值。
1 大气污染物无组织排放监测技术规范
三、监测前的准备
1、被测单位基本情况调查
a、 被测单位的名称、性质和立项建设时间 b、主要原、辅材料和主、副产品，相应用量和产量等 c、单位平面布置图 标出基本方位，车间和其他主要建筑物的位置，名称和尺寸；有 组织排放和无组织排放口及其主要参数，排放污染物的种类和排放速 率，单位周界围墙的高度和性质（封闭式或通风式）单位区域内的主 要地形变化等。 还应对单位周界外的主要环境敏感点，包括：影响气流运动的建 筑物和地形分布；有无排放被测污染物的源存在等进行调查，并标于 单位平面布置图中。

第2讲：无组织排放废气监测技术规范(PPT)--现场部培训资料

第2讲：无组织排放废气监测技术规范(PPT)--现场部培训资料
大气稳定度等级是对污染物的稀释和扩散具有重要影响的参数
。
⒋涡流现象及涡流孔穴尺寸的简易测定
2017-03-06
STT-YNZK-XC
8
4
2017-03-06
⒈大气稳定度等级划分为强不稳定、不稳定、弱不稳定、中性、较
稳定、稳定共六级，对应于A、B、C、D、E、F表示。确定等级时
首先计算出太阳高度角按表B1查出太阳辐射等级数,再由太阳辐射
②当建筑物C十分低矮时，污染物越过建筑物C，落到周界D点； ③当建筑物C处于一定高度时，可能有部分污染物运动落到E处 ，另一部分落到D处，此时可将四个监控点分别设于D和E处，依据 采样分析结果，确定其中的浓度最高点。
2017-03-06
STT-YNZK-XC
16
8
2017-03-06
v ⑶无组织排放源紧靠围墙时的监控点设置方法
2017-03-06
STT-YNZK-XC
21
v ②参照点的设置范围
v 按照GB16297－1996的有关规定和①的原则，参照点 最好设置在被测无组织排放源的上风向，以排放源为 圆心，以距排放源2m和50m为圆弧，与排放源成1200 夹角所形成的扇形范围内设置。
2017-03-06
STT-YNZK-XC
2017-03-06
STT-YNZK-XC
6
3
2017-03-06
⒈风向和风速的简易测定
将轻便风向风速表置于被测单位开阔地带。若现场无适当的开阔地带，可 将轻便风向风速表置于高处（但一般不超过15m）进行风向风速测定，连 续测定10分钟，共得到10个风向值（精确到5度）和10个风速值（精确到 0.1m/s）。风向和风速的测定除采样之前进行外，还应在采样过程中重复1 ～2次，如发现风向有显著变化，应移动监控点位置后重新采样。

无组织废气监测PPT[研究材料]

无组织废气监测PPT[研究材料]

13
• 无组织废气监测点位示意图
主导风向 无组织排放源
±S°
10m
单位厂界
○ ○○○
监控点
峰谷书屋
14
风向
无组织排放源
建 筑 物
◆
○ ○ ○
涡 流 区
监控点
峰谷书屋
15
4、监测时间及频次的确定
• 无组织废气排放源：
无组织排放监测时，实行连续1小时的采样， 或在1小时内以等时间间隔采集4个样品计平 均值。在实际监测时，为了捕捉到监控点最 高浓度的时段，实际采样时间可超过1小时。 验收监测时一般连续监测不少于2天，每天采 3个平行样。
C=M/V0峰谷书屋来自17原始记录单
峰谷书屋
18
监测平面图
峰谷书屋
19
五、注意事项
1、雨天不应进行监测。
2、对无组织废气监测时应对被测单位周围环 境进行调查了解附近各单位是否亦有该污 染物产生，工况是否符合要求
3、开始采样前必须进行气密性检查，检查采 样系统是否有漏气现象。若有，应及时排 除或更换新的装置。
无论标准如何规定，一律设参照点。
2）、针对工业炉窑无组织烟尘及生产性粉尘
的监测，监测点应设置在工业炉窑所在厂房
门窗排放口处，并选浓度最大值。若工业炉
窑是露天设置或有顶无围墙的，监测点应选
择在距烟（粉）尘排放源5m，最低高度
1.5m处任意点，并峰选谷书浓屋 度最大值。
11
3）、恶臭污染物厂界监控点一般情况下设置 在厂界主导风向下风向及两侧位置，沿风 向夹角均匀布设。当静风时，选择厂界气 味较大处布设监测点。当有两个毗邻恶臭 污染源单位时，应选择被测单位处于第二 单位上风向进行监测。
无组织废气监测

大气污染物无组织排放现场监测技术



大气污染物无组织排放监测是环境
管理的技术依据，通过对无组织源所排
放的污染物的监测，为大气质量评定、
环境影响评价、环保验收及仲裁监测提
供数据基础；也为环境科学研究提供技
术支持。大气污染物无组织排放监测有
一定的规范和方法，它和污染源类型、
污染物性质、环境标准及地形与气象条
件相关。
作为一名环境监测人员，在现场取样、 分析过程仅仅是测试工作的一个中间环节， 全面的监测人员应掌握三个方面知识：(1) 了解监测对象，熟习污染物性质及排放规律； (2)熟习相关的法律法规；(3)掌握污染物采 样布点、取样和分析方法，全面掌握监测分 析作业指导书要求。另外，作为一名现场监 测人员，要具备较强的责任心，现场工作的 质量比较难控制，需要每一位监测人员自觉 地、严格地按操作程序进行。
3.2.2、富集（浓缩）采样法 大气中的污染物质浓度一般都比较低（ ppm—ppb数量级），直接采样法往往不能满 足分析方法检测限的要求，故需要用富集采 样法对大气中的污染物进行浓缩。富集采样 时间一般比较长，测得结果代表采样时段的 平均浓度，更能反映大气污染的真实情况。 这种采样方法有溶液吸收法、固体阻留法、 低温冷凝法及自然沉降法等。
（一）注射器采样 常用100mL注射器采集有机蒸气样品(非甲烷
总烃)。采样时，先用现场气体抽洗2—3次， 然后抽取100mL，密封进气口，带回实验室 分析。样品存放时间不宜长，一般应当天分 析完。 （二）塑料袋采样 应选择与样气中污染组分既不发生化学反应， 也不吸附、不渗漏的塑料袋。常用的有聚四 氟乙烯袋、聚乙烯袋及聚酯袋等。为减小对 被测组分的吸附，可在袋的内壁衬银、铝等 金属膜。采样时，先用二联球打进现场气体 冲洗2—3次，再充满样气，夹封进气口，带 回尽快分析。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
法规及监测标准，与大气污染物无组织排放监测相 关的法律法规如下：《大气污染物无组织排放监测 技术导则》(HJ/T55-2000)；《建设项目竣工环境保 护验收管理办法》；《环境影响评价报告书》，报 告书中结论也是监测时的参照要求；因为环境保护 管理办法中，“三同时”制度是一种重要手段，特 别是在验收监测时，验收实际上是环境保护影响评 价的后续过程，特别是对环境保护敏感目标的空气 质量要求，在环评结论中都有体现。
第四类必须加以限制的是来自移动污染 源的排放物。如汽车尾气中的碳氢化合 物、一氧化碳和氮氧化物等。
第五类污染物包括许多元素和化合物， 对它们的影响和控制正在进行很多研究，以 确定这些污染物应该控制的程度和最好的控 制方法。这类物质包括砷、汞、镍、铬、钒、 锰、铜、锌、钡和锡等金属以及氯、氯化氢、 硫化氢、硒、硼、磷、多环芳香烃、多氯联 苯、有恶臭的化合物、细颗粒物质、农药、 气源性致病原、活性有机化合物及放射性核 素等。
第二类必须分析的大气污染物是那 些已知对人类健康特别有害，但目 前在大气环境质量标准中尚未限制 的那些污染物，例如，石棉、汞等 属于此类，其他大气污染物凡经证 实确会引起严重疾病并增加死亡率 的均属此列，其数目还在不断增加。
第三类必须加雾(H2S04)、氮氧化物和硫氧化物 等气态污染物。为保证这类物质的 排放量符合排放标准，必须经常监 测这类物质在烟道气中的浓度。
第二章 大气污染物
从环境质量角度，大气污染物从化学性 质分还原型（煤烟型）、氧化型（石油 型）和混合型；按物理性质分气态、蒸 气和气溶胶状；按其形成过程分一次污 染物和二次污染物。
大气污染物可以按监测重要度分为五 类。
第一类的大气污染物是指我国环境保
护局已制定出环境标准的那些物质，是评 价环境质量的主要控制指标。如可吸入悬 浮微粒(PM10)、二氧化硫、氮氧化物、飘 尘、一氧化碳、光化学氧化剂等，对它们 在大气中的浓度有严格的限制，参见《环 境空气质量标准》(GB3095-1996)中的规 定。
恶臭物质排放执行GB14554-93《恶臭 污染物排放标准》；生活垃圾焚烧执 行GB18485-2001《生活垃圾焚烧污染 控制标准》；危险废物焚烧执行 GB18481-2001《危险废物焚烧污染控 制标准》；医疗废弃物焚烧执行 GB/T18773-2002《医疗废弃物焚烧环 保卫生标准》，其余大气污染物均执 行GB16297-1996《大气污染物综合排 放标准》。
大气污染物无组织排放监测是环境
管理的技术依据，通过对无组织源所排
放的污染物的监测，为大气质量评定、
环境影响评价、环保验收及仲裁监测提
供数据基础；也为环境科学研究提供技
术支持。大气污染物无组织排放监测有
一定的规范和方法，它和污染源类型、
污染物性质、环境标准及地形与气象条
件相关。
作为一名环境监测人员，在现场取样、 分析过程仅仅是测试工作的一个中间环节， 全面的监测人员应掌握三个方面知识：(1) 了解监测对象，熟习污染物性质及排放规律； (2)熟习相关的法律法规；(3)掌握污染物采 样布点、取样和分析方法，全面掌握监测分 析作业指导书要求。另外，作为一名现场监 测人员，要具备较强的责任心，现场工作的 质量比较难控制，需要每一位监测人员自觉 地、严格地按操作程序进行。
相关的监测标准，GB6921—86《大气飘 尘浓度测定方法》；GB／T15262－94 《环境空气 二氧化硫的测定甲醛吸收副玫瑰苯胺分光光度法》；GB／T 13906—92《空气质量氮氧化物的测 定》； GB/9801-1998《空气质量一氧
化碳的测定非分散红外法》等；以上是
一些与监测相关的部分标准，实际监测
时，应该按实验室认可原则，所有的监
表1-1不同行业排放的废气污染因子
表1-1中所例出的物质，特别是一些 具有危险性的化学物质，监测人员 需要掌握，或者能以较快的方法能 够获取，特别是在环境污染事故应 急监测时，监测因子的快速有效识 别，对事故应急监测速度和环境管 理提供良好的基础。
第三章 相关的法律法规及监测方法
3.1、相关标准 作为一名环境监测人员，必须了解相关的法律、

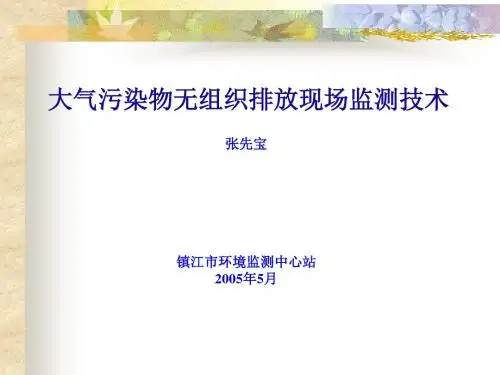

大气污染物无组织排放现场监测技术
张先宝
镇江市环境监测中心站 2005年5月
第一章 概述
无组织污染排放源指不经排气筒无规则排放的源， 如设置于露天环境中具有无组织排放的设施（煤堆、 建材场、垃圾场等），或指具有无组织排放的建筑物 （车间和工棚等）；需要时，也可以将一些低矮的经 排气筒排放的源当作无组织源处理。确定污染源常用 于环境管理，对于污染物的控制与处理，对新建企业 的环境评价，对污染物的监测，规定原有企业的限期 治理和达标排放，主要控制其排放源能达标和对周边 敏感地区贡献。环境监测是指人们对影响人类和其他 生物生存和发展的环境质量状况进行监视性测定的活 动，它是通过对环境质量某些代表值进行长时间的测 定，以掌握环境污染状况和判明环境质量的好坏。
从环境控制角度：大气污染物
无组织排放监测涉及污染物监测因 子，主要根据国家有关废气的排放 标准、建设项目“环评”、初步设 计、使用的原辅材料以及采用工艺 (即行业特征)、环境保护工作需要 确定。
表1-1中例出各行业中都有一些常见 的特征因子，但在建设项目竣工环 境保护验收监测、环境影响评价或 环境污染事故进行监测因子选择时， 不应只限于表1-1中所列因子，或表 1-1所列所有项目中都进行监测，而 应根据实际情况确定。
GB3095-1996《环境空气质量标准》； 在我国现有国家大气污染物排放标准系
列中，按照综合性排放标准与行业性排
放标准不交叉执行的原则，工业炉窑执 行GB9078-1996《工业炉窑大气污染物 排放标准》；火电厂执行GB13223-1996 《火电厂大气污染物排放标准》；炼焦 炉执行GB16171-1996《炼焦炉大气污染 物排放标准》；水泥厂执行GB49151996《水泥厂大气污染物排放标准》；
