数控铣床编程及操作,习题答案

数控编程与操作教程课后习题答案第一章思考与练习题1-1、什么是数控技术？答：数控是数字控制（Numerical Control，NC)的简称，是一种用数字、字符或其他符号组成的数字信息对某一工作过程（如加工、测量、装配等）进行可编程控制的自动化方法。

1-2、数控机床有哪些优点和不足之处？答：1、数控机床的优点如下：（1）加工精度高；（2）加工生产率高；（3）对加工对象改型的适应性强；（4）减轻了操作工人的劳动强度；（5）能加工复杂型面；（6）有利于生产管理的现代化；2、数控机床的不足之处如下：（1）提高了初始阶段设备的投资；（2）需专业的维护人员，增加了维修的技术难度和维修费用；（3）对操作人员的技术水平要求较高；（4）加工成本较高；（5）需要高度熟练和经过培训的编程人员；（6）加工过程中难以调整。

1-3、数控机床多用于什么场合？答：数控机床主要用于航空航天制造、国防军工、汽车制造、模具制造、医疗器械制造、船舶制造，大型工程机械制造、电器等行业，其中（1）几何形状复杂的零件；（2）多品种小批量零件；（3）精度要求高的零件；（4）需要频繁改型的零件这些场合都要用到。

1-4、数控机床的组成与工作原理如何？答：1、数控机床的组成如下：数控机床主要由数控系统和机床主体组成，此外数控机床还有许多辅助装置，如自动换刀装置（automatic tool changer，ATC)，自动工作台交换装置（automatic pallet changer，APC)，自动对刀装置，自动排屑装置及电、液、气、冷却、防护、润滑等装置。

数控系统包括程序及载体、输入/输出装置、计算机数控装置(CNC)、伺服驱动系统等。

2、数控机床的工作原理：数控装置内的计算机对以从外部输入的数字和字符编码方式所记录的信息进行一系列处理后，向机床进给等执行机构发出命令，执行机构则按其命令对加工所需各种动作，如刀具相对于工件的运动轨迹、位移量和速度等实现自动控制，从而完成工件的加工。

数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

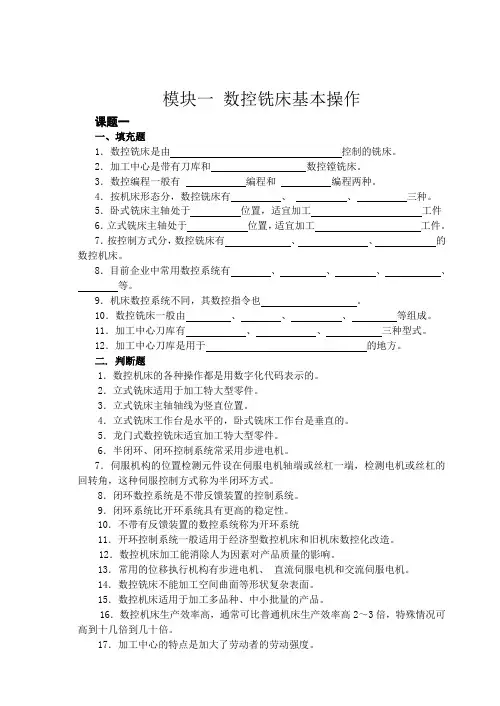

模块一数控铣床基本操作课题一一、填充题1．数控铣床是由控制的铣床。

2．加工中心是带有刀库和数控镗铣床。

3．数控编程一般有编程和编程两种。

4．按机床形态分，数控铣床有、、三种。

5．卧式铣床主轴处于位置，适宜加工工件6．立式铣床主轴处于位置，适宜加工工件。

7．按控制方式分，数控铣床有、、的数控机床。

8．目前企业中常用数控系统有、、、、等。

9．机床数控系统不同，其数控指令也。

10．数控铣床一般由、、、等组成。

11．加工中心刀库有、、三种型式。

12．加工中心刀库是用于的地方。

二. 判断题1．数控机床的各种操作都是用数字化代码表示的。

2．立式铣床适用于加工特大型零件。

3．立式铣床主轴轴线为竖直位置。

4．立式铣床工作台是水平的，卧式铣床工作台是垂直的。

5．龙门式数控铣床适宜加工特大型零件。

6．半闭环、闭环控制系统常采用步进电机。

7．伺服机构的位置检测元件设在伺服电机轴端或丝杠一端，检测电机或丝杠的回转角，这种伺服控制方式称为半闭环方式。

8．闭环数控系统是不带反馈装置的控制系统。

9．闭环系统比开环系统具有更高的稳定性。

10．不带有反馈装置的数控系统称为开环系统11．开环控制系统一般适用于经济型数控机床和旧机床数控化改造。

12．数控机床加工能消除人为因素对产品质量的影响。

13．常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

14．数控铣床不能加工空间曲面等形状复杂表面。

15．数控机床适用于加工多品种、中小批量的产品。

16．数控机床生产效率高，通常可比普通机床生产效率高2～3倍，特殊情况可高到十几倍到几十倍。

17．加工中心的特点是加大了劳动者的劳动强度。

18．数控机床不能适应频繁改型的零件加工。

三、选择题1．机床型号XK714中，XK的含义是。

A. 数控机床B. 数控铣床C. 数控车床D. 加工中心2．数控机床加工零件是由以下哪个部分来控制的。

A. 数控系统B. 操作者C. 伺服系统D.辅助装置3．立式数控铣床适宜加工以下哪类零件。

数控机床编程与操作（第四版数控铣床加工中心分册）习题册参考答案第一章数控铣床/加工中心及其编程基础第一节数控铣床/加工中心概述一、填空题1. 数控技术2. 车削加工3. 铣削镗削4. 刀库刀具自动交换装置5. 采用点位控制系统刀具移动轨迹6. 数控装置刀库和换刀装置7. 分盘式刀库链式刀库8. 法那科西门子华中数控广州数控二、选择题1.C2.D3.B4.D5.C6.D三、判断题1.×2.×3.×4.√5.√6.×第二节数控加工与数控编程概述一、填空题1. 加工程序数字控制2. 加工程序加工精度3. 手工编程自动编程4. 确定加工工艺数值计算制作控制介质5. 软磁盘移动存储器硬盘6. 语言式交互式CAD/CAM7. 程序程序数控编程8.UG PRO/E MASTERCAM POWERMILL二、选择题1.A2.C3.B4.C5.A6.B三、判断题1.×2.×3.×4.√5.√第三节数控铣床/加工中心编程基础知识一、填空题1. 标准坐标系2. X Y Z3. 主轴X远离4. 右右5. 程序号程序内容程序结束6.O 四位数字7.M02 M30 M17 M02 RET8. 字—地址使用分隔符固定9. ( ) ; 10. 基准参考正二、选择题1.C2.A3.D4.C5.A6.D7.B8.B9.D三、判断题1.×2.×3.√4.√5.×6.×7.×8.√9.√10.×第四节数控机床的有关功能及规则一、填空题1. 准备功能辅助功能其他功能2. 1号刀具2号刀沿3. 每分钟每转mm / min mm / r4.G96 G97 v =πDn / 10005.M03 M04 M056. 模态代码续效非模态非续效7. XY ZX YZ8. 绝对坐标相对坐标9. 合成速度圆弧的切线方向的速度10. 50%~120%二、选择题1.D2.A3.A4.C5.D6.A7.A8.C9.C 10.D 11.C 12.B三、判断题1.×2.×3.×4.√5.×6.√7.√8.×9.√10.√第五节数控铣床/加工中心编程的常用功能指令一、填空题1.G00 G01 顺时针圆弧插补逆时针圆弧插补2. 圆弧半径起点到圆心矢量3.M98 M99 M08 M094. 正值负值5.G006. 镗平面锪孔7. 工件坐标系8. 暂停10s9. 至绝对坐标X-30.0 处10. G75二、选择题1.D2.C3.D4.C5.B6.A7.B8.B9.B 10.A 11.A 12.A三、判断题1.×2.×3.√4.√5.√6.×7.√8.×9.√10.√11.√12.√13.√14.×15.√四、编程题略。

学号：姓名：班级：作业一数控铣削加‎工工艺习题‎一判断题1.在卧式铣床‎上加工表面‎有硬皮的毛‎坯零件时，应采用逆铣‎切削。

（）2.执行程序铣‎削工件前，宜依程序内‎容将刀具移‎至适当位置‎。

（）3.铣削速度＝π×铣刀直径×每分钟回转‎数。

（）4.较硬工件宜‎以低速铣削‎。

（）5.铣削中发生‎紧急状况时‎，必须先按紧‎急停止开关‎。

（）6.在可能情况‎下，铣削平面宜‎尽量采用较‎大直径铣刀‎。

（）7.T槽铣刀在‎铣削时，只有圆外围‎的刃口与工‎件接触。

（）8.铣刀材质一‎般常用高速‎钢或碳钢。

（）9.顺铣削是铣‎刀回转方向‎和工件移动‎方向相同。

（）10.切削液之主‎要目的为冷‎却与润滑。

（）11.精铣削时，在不考虑螺‎杆背隙情况‎下，顺铣削法较‎不易产生振‎动。

（）12.铣刀寿命与‎每刃进给量‎无关。

（）13.逆铣削法较‎易得到良好‎的加工表面‎。

（）14.铣刀的材质‎优劣是影响‎铣削效率的‎主要因素之‎一。

（）15.铣削中产生‎振动，其可能原因‎为虎钳或工‎件未固定好‎。

（）16.选用面铣刀‎的切削条件‎时，必须考虑工‎件的材质及‎硬度。

( ）17.欲得较佳的‎加工表面时‎，宜选用刃数‎多的铣刀。

（）18.铣削平面如‎有异常振动‎时，减少进给量‎可以改善。

（）19.粗铣一般采‎用逆铣削为‎佳。

（）20.铣床上钻小‎孔宜先钻中‎心孔为佳。

（）21.向下铣削亦‎称顺铣，是指铣刀的‎回转方向与‎床台移动方‎向相反。

（）22.在长方体工‎件上铣削Ｔ‎槽时，可用Ｔ槽铣‎刀直接铣切‎。

（）23.工作图注明‎25±0.02㎜之孔则钻头‎选用ψ25‎。

（）二填空题1.铣削过程中‎所选用的切‎削用量称为‎铣削用量，铣削用量包‎括铣削宽度‎、铣削深度、、进给量。

2.粗铣平面时‎，因加工表面‎质量不均，选择铣刀时‎直径要一些。

精铣时，铣刀直径要‎，最好能包容‎加工面宽度‎。

3.在数控铣床‎上加工整圆‎时，为避免工件‎表面产生刀‎痕，刀具从起始‎点沿圆弧表‎面的进入，进行圆弧铣‎削加工；整圆加工完‎毕退刀时，顺着圆弧表‎面的退出。

数控编程与操作试题（答案）一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

2、数控机床中的标准坐标系采用_笛卡儿直角坐标系_，并规定__增大__刀具与工件之间距离的方向为坐标正方向。

3、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

4、为了提高加工效率，进刀时，尽量接近工件的切削开始点，切削开始点的确定以不碰撞工件为原则。

5、数控编程描述的是刀尖点的运动轨迹，加工时也是按刀尖对刀。

20、合适加工中心的零件形状有平面、曲面、孔、槽等6、在返回动作中，用G98指定刀具返回_初始平面_；用G99指定刀具返回_R点平面_。

7、除换刀程序外，加工中心的编程方法和普通数控机床相同二、判断题1、通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。

（√）3、同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。

（某）4、数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。

（√）5、数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。

（某）6、数控机床的编程方式是绝对编程或增量编程。

（某）7、于某Y平面执行圆弧切削的指令，可写成G17G02某_Y_R_F_；。

（√）8、程序指令G90G28Z5.0；代表Z轴移动5㎜。

（某）9、程序G01某40.0Y20.0F100.0.，刀具进给到（40，20）点，某、Y两轴均以每分钟100㎜的进给率进给。

（某）10、指令G43、G44、G49为刀具半径左、右补正与消除。

（某）三、选择题1、数控机床主轴以800转/分转速正转时，其指令应是（A）。

A、M03S800B、M04S800C、M05S8002、各几何元素间的联结点称为（A）。

A、基点B、节点C、交点3、G41指令的含义是（D）A、直线插补B、圆弧插补C、刀具半径右补偿D、刀具半径左补偿4、数控机床的T指令是指（D）A、主轴功能B、辅助功能C、进给功能D、刀具功能5、执行下列程序后，镗孔深度是（A）G90G01G44Z-50H02F100（H02补偿值2.00mm）A、48mmB、52mmC、50mm6、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为（B）。

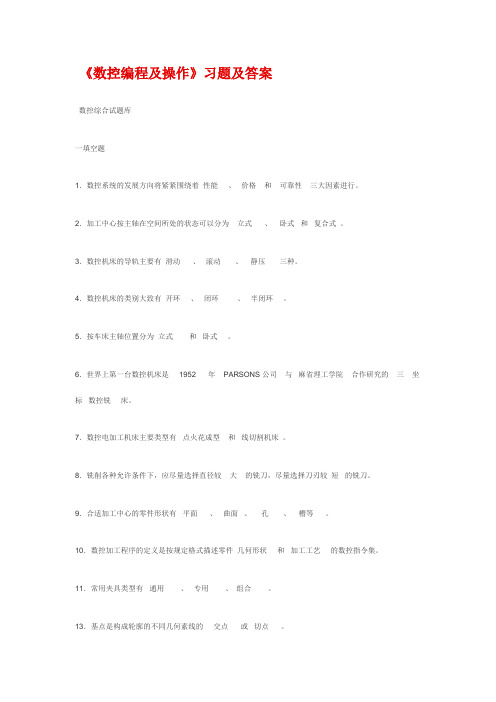

《数控编程及操作》习题及答案数控综合试题库一填空题1．数控系统的发展方向将紧紧围绕着性能、价格和可靠性三大因素进行。

2．加工中心按主轴在空间所处的状态可以分为立式、卧式和复合式。

3．数控机床的导轨主要有滑动、滚动、静压三种。

4．数控机床的类别大致有开环、闭环、半闭环。

5．按车床主轴位置分为立式和卧式。

6．世界上第一台数控机床是 1952 年 PARSONS公司与麻省理工学院合作研究的三坐标数控铣床。

7．数控电加工机床主要类型有点火花成型和线切割机床。

8．铣削各种允许条件下，应尽量选择直径较大的铣刀，尽量选择刀刃较短的铣刀。

9．合适加工中心的零件形状有平面、曲面、孔、槽等。

10．数控加工程序的定义是按规定格式描述零件几何形状和加工工艺的数控指令集。

11．常用夹具类型有通用、专用、组合。

13．基点是构成轮廓的不同几何素线的交点或切点。

14．加工程序单主要由程序体和注释两大部分构成。

15．自动编程又称为计算机辅助编程。

其定义是：利用计算机和相应的前置、后置处理程序对零件进行处理，以得到加工程序单和数控穿孔的一种编程方法。

16.按铣刀形状分有盘铣刀、圆柱铣刀、成形铣刀、鼓形刀铣17．按走丝快慢，数控线切割机床可以分为快走丝和慢走丝。

18．数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

18．穿孔带是数控机床的一种控制介质，国际上通用标准是ISO 和EIA 两种，我国采用的标准是I SO。

19．自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以自动编程语言为基础的自动编程方法和以计算机绘图语言为基础的自动编程方法。

20．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环、闭环和半闭环控制等21．对刀点既是程序的起点，也是程序的终点。

为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。

22．在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

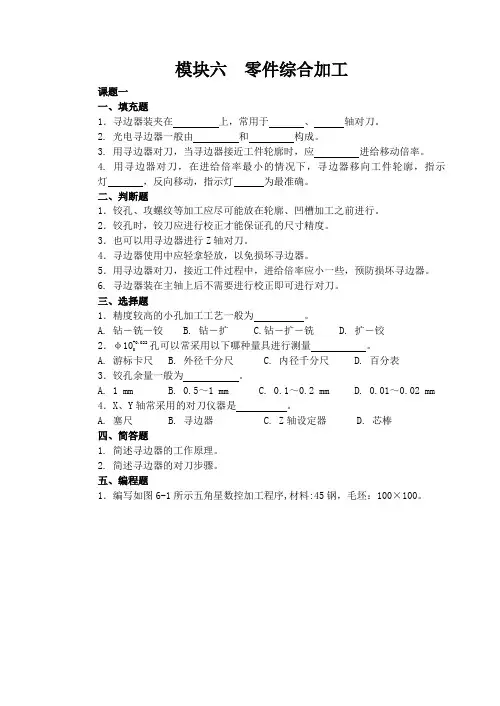

模块六零件综合加工课题一一、填充题1．寻边器装夹在上，常用于、轴对刀。

2. 光电寻边器一般由和构成。

3. 用寻边器对刀，当寻边器接近工件轮廓时，应进给移动倍率。

4. 用寻边器对刀，在进给倍率最小的情况下，寻边器移向工件轮廓，指示灯，反向移动，指示灯为最准确。

二、判断题1．铰孔、攻螺纹等加工应尽可能放在轮廓、凹槽加工之前进行。

2．铰孔时，铰刀应进行校正才能保证孔的尺寸精度。

3．也可以用寻边器进行Z轴对刀。

4．寻边器使用中应轻拿轻放，以免损坏寻边器。

5．用寻边器对刀，接近工件过程中，进给倍率应小一些，预防损坏寻边器。

6. 寻边器装在主轴上后不需要进行校正即可进行对刀。

三、选择题1．精度较高的小孔加工工艺一般为。

A. 钻－铣－铰B. 钻－扩C.钻－扩－铣D. 扩－铰孔可以常采用以下哪种量具进行测量。

2．φ10+0.022A. 游标卡尺B. 外径千分尺C. 内径千分尺D. 百分表3．铰孔余量一般为。

A. 1 mmB. 0.5～1 mmC. 0.1～0.2 mmD. 0.01～0.02 mm 4．X、Y轴常采用的对刀仪器是。

A. 塞尺B. 寻边器C. Z轴设定器D. 芯棒四、简答题1. 简述寻边器的工作原理。

2. 简述寻边器的对刀步骤。

五、编程题1．编写如图6-1所示五角星数控加工程序,材料:45钢，毛坯：100×100。

图6-1 五角星课题二一、填充题1．Z轴设定器一般放置在上，用于坐标轴的对刀。

2. Z轴设定器对刀精度一般可达。

3. Z轴设定器的高度一般为和两种。

4. Z轴设定器校准时，通常将其侧面表盘的指针调到位置。

二、判断题1．Z轴设定器也可以进行X、Y轴对刀。

2．Z轴设定器使用时常放置在工件表面上。

3. Z轴设定器对刀后的取得的数据仍然需要输入到机床刀具相应补偿号中。

4. Z轴设定器对刀时不需要校准。

5. Z轴设定器的对刀精度较低且操作麻烦。

6. Z轴设定器进行对刀，刀具快要接触Z轴设定器表面时不需要调小进给倍率。

数控铣床编程基础试题及答案（数控加工与编程技术）一、单选题1.数控铣床编程时应考虑正确选择( C )位置，以避免刀具交换时和工件或夹具干涉。

A.对刀点B.刀位点C.换刀点D.编程原点2.采用固定循环指令编程，可以( A )。

A.缩短程序长度，减少程序所占内存B.加快切削速度，提高加工质量C.减少换刀次数，提高加工效率D.减少吃刀深度，保证加工质量3.数控升降台铣床的工作台前后运动坐标轴是( B) 。

A.Z轴B.Y轴C.立式铣床为X轴,卧式铣床为Y轴D.X轴4.下列程序中正确的是( D )。

A.G02 G41 D01 X50 Y50 R50B.GO0 X50 Y50C.G03 X50 Y50D.G00 X50 Y50二、多选题1.加工中心与普通数控机床相比最显著的区别是带有( A) 和( C) 。

A.刀库B.数控装置C.自动换刀装置D.伺服系统2.根据使用的对刀工具的不同，常用的对刀采用哪几种方式?(ABCD )A.试切对刀法B.塞尺、标准芯棒对刀法C.采用寻边器、偏心棒和Z轴设定器等工具对刀D.精准对刀法3.进行轮廓铣削时,应避免( D) 和( A) 工件轮廓。

A.法向退出B.切向切入C.切向退出D.法向切入4.数控铣床和加工中心的工件坐标系原点，一般应尽量选在什么地方?(AB )A.零件的设计基准B.工艺基准上C.零件的重心三、判断题1.数控铣床和加工中心按主轴在空间的位置可分为立式和卧式两种 (对)2.R的单位为度，取值范围为-360°~ +360°。

(对)3.孔加工循环与平面选择指令G17、G18、G19有关 (错)4.SIEMENS、国产的华中数控、OpenSoft CNC等的子程序号以字母O加上阿拉伯数字来定义 (错)5.子程序调用子程序称为多重嵌套 (对)6.加工中心适用于多刀加工且能在加工过程中自动换刀的零件加工 (对)7.对于端铣刀来说，其刀位点是底面中心，球头立铣刀的刀位点是球头的球心(对)8.对刀的过程就是建立工件坐标系与机床坐标系之间关系的过程 (对)9.若需取下主轴上的刀具，则点击“删除当前刀具”即可 (对)10.一般铣床及加工中心在X，Y方向对刀时使用的基准工具包括刚性靠棒和寻边器两种 (对)。

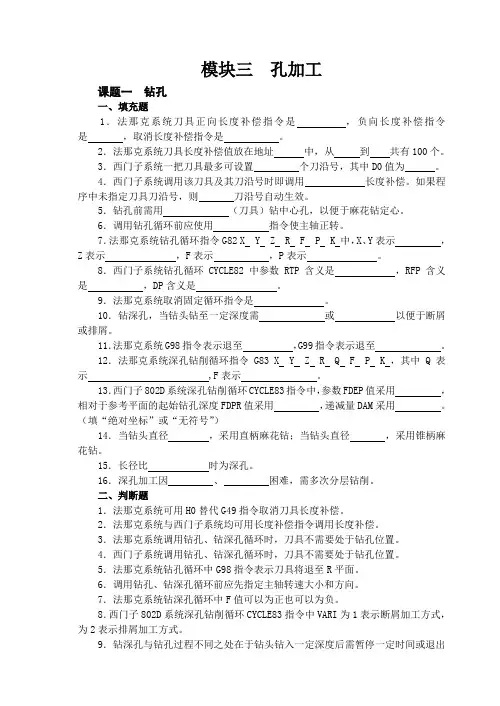

模块三孔加工课题一钻孔一、填充题1．法那克系统刀具正向长度补偿指令是，负向长度补偿指令是，取消长度补偿指令是。

2．法那克系统刀具长度补偿值放在地址中，从到共有100个。

3．西门子系统一把刀具最多可设置个刀沿号，其中D0值为。

4．西门子系统调用该刀具及其刀沿号时即调用长度补偿。

如果程序中未指定刀具刀沿号，则刀沿号自动生效。

5．钻孔前需用（刀具）钻中心孔，以便于麻花钻定心。

6．调用钻孔循环前应使用指令使主轴正转。

7．法那克系统钻孔循环指令G82 X Y Z R F P K 中，X、Y表示，Z表示，F表示，P表示。

8．西门子系统钻孔循环CYCLE82中参数RTP含义是，RFP含义是，DP含义是。

9．法那克系统取消固定循环指令是。

10．钻深孔，当钻头钻至一定深度需或以便于断屑或排屑。

11．法那克系统G98指令表示退至，G99指令表示退至。

12．法那克系统深孔钻削循环指令G83 X Y Z R Q F P K ，其中Q表示 ,F表示。

13．西门子802D系统深孔钻削循环CYCLE83指令中，参数FDEP值采用，相对于参考平面的起始钻孔深度FDPR值采用，递减量DAM采用。

（填“绝对坐标”或“无符号”）14．当钻头直径，采用直柄麻花钻；当钻头直径，采用锥柄麻花钻。

15．长径比时为深孔。

16．深孔加工因、困难，需多次分层钻削。

二、判断题1．法那克系统可用H0替代G49指令取消刀具长度补偿。

2．法那克系统与西门子系统均可用长度补偿指令调用长度补偿。

3．法那克系统调用钻孔、钻深孔循环时，刀具不需要处于钻孔位置。

4．西门子系统调用钻孔、钻深孔循环时，刀具不需要处于钻孔位置。

5．法那克系统钻孔循环中G98指令表示刀具将退至R平面。

6．调用钻孔、钻深孔循环前应先指定主轴转速大小和方向。

7．法那克系统钻深孔循环中F值可以为正也可以为负。

8．西门子802D系统深孔钻削循环CYCLE83指令中VARI为1表示断屑加工方式，为2表示排屑加工方式。

数控铣床加工编程,作业一含答案第一篇：数控铣床加工编程,作业一含答案数控加工编程与操作作业学号：姓名：班级：作业一数控铣削加工工艺习题一判断题1.在卧式铣床上加工表面有硬皮的毛坯零件时，应采用逆铣切削。

（）2.执行程序铣削工件前，宜依程序内容将刀具移至适当位置。

（）3.铣削速度＝π×铣刀直径×每分钟回转数。

（）4.较硬工件宜以低速铣削。

（）5.铣削中发生紧急状况时，必须先按紧急停止开关。

（）6.在可能情况下，铣削平面宜尽量采用较大直径铣刀。

（）7.T槽铣刀在铣削时，只有圆外围的刃口与工件接触。

（）8.铣刀材质一般常用高速钢或碳钢。

（）9.顺铣削是铣刀回转方向和工件移动方向相同。

（）10.切削液之主要目的为冷却与润滑。

（）11.精铣削时，在不考虑螺杆背隙情况下，顺铣削法较不易产生振动。

（）12.铣刀寿命与每刃进给量无关。

（）13.逆铣削法较易得到良好的加工表面。

（）14.铣刀的材质优劣是影响铣削效率的主要因素之一。

（）15.铣削中产生振动，其可能原因为虎钳或工件未固定好。

（）16.选用面铣刀的切削条件时，必须考虑工件的材质及硬度。

（）17.欲得较佳的加工表面时，宜选用刃数多的铣刀。

（）18.铣削平面如有异常振动时，减少进给量可以改善。

（）19.粗铣一般采用逆铣削为佳。

（）20.铣床上钻小孔宜先钻中心孔为佳。

（）21.向下铣削亦称顺铣，是指铣刀的回转方向与床台移动方向相反。

（）22.在长方体工件上铣削Ｔ槽时，可用Ｔ槽铣刀直接铣切。

（）23.工作图注明25±0.02㎜之孔则钻头选用ψ25。

（）二填空题1.铣削过程中所选用的切削用量称为铣削用量，铣削用量包括铣削宽度、铣削深度、、进给量。

2.粗铣平面时，因加工表面质量不均，选择铣刀时直径要一些。

精铣时，铣刀直径要，最好能包容加工面宽度。

3.在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的退出。

模块五凹槽加工课题一键權铳削一、填充题1.可编程的坐标系偏移指令都是在________________ 坐标系基础上建立的。

2.法那克系统坐标系偏移指令格式为__________________ ,其中__________ 表示坐标系在各坐标轴方向的偏移量。

3.法那克系统取消坐标系偏移指令格式为：____________________________4.西门子802D系统坐标系偏移指令格式为____________________ ,取消坐标系偏移指令格式为______________________ ，5.在工件坐标系中建立的 _____________ 称为局部坐标系。

6.采用坐标系偏移指令后，刀具将在_________ 坐标系中运行。

7.加工凹槽时一般采用 __________ 切入、切出方式以消除凹槽表面产生刀痕。

8.加工凹槽时铳刀半径应 __________ 凹槽拐角圆弧半径。

9.当有几个尺寸、形状相同的凹槽时，为偏程方便，可把这部分尺寸、形状凹槽编写成______________ 以简化程序结构。

10.加工凹槽，___________ 时针方向铳削轮廓表而质量高。

11.当凹槽深度较深时，需________ 铳削才能完成加工。

12.西门子系统____ 凹槽循环指令加工凹槽，法那克系统_凹槽循环指令。

（填"有”或"没有”）二、判断题1.当加工相同的零件时，可编写子程以简化程序结构。

2.坐标系偏移指令可以对所有坐标轴零点进行偏移。

3.坐标系偏移指令格式应写一独立程序段。

4.法那克系统G52指令可以附加在前而的坐标系偏移值基础上再进行偏移。

5.西门子系统TRANS指令可以附加在前面的坐标系偏移值基础上再进行偏移。

6.西门子系统ATRANS指令可以附加在前面的坐标系偏移值基础上再进行偏移。

7.西门子802D系统当TRANS指令后不跟任何坐标轴时表示取消当前坐标系偏移。

8.法那克系统G52指令后不跟任何坐标轴名时表示取消当前坐标系偏移。

全国技工院校数控加工类专业通用（中级技能层级）数控铣床加工中心编程与操作（华中系统）（第二版）习题册答案中国劳动社会保障出版社第一章数控铣床/加工中心编程基础知识第一节数控铣床/加工中心概述一、填空题（将正确答案填写在横线上）1. 铣削加工镗削加工2. 立式卧式立卧两用3. 水平水平4. 刀库多工序5．卧式立式6．变斜角7．曲面8. 刀库刀具自动交换9. 数控装置伺服系统10. 中枢11. 控制运算器12. 驱动执行13. 进给主轴14. 斗笠圆盘链条15. 气动润滑二、判断题（正确的，在括号内打√；错误的，在括号内打×）1. ×2. ×3. √4. ×5. √6. √7. ×8. √9. √10. √三、选择题（将正确答案的序号填写在括号内）1. B2. C3. D四、简答题答案略第二节数控铣床/加工中心的坐标系一、填空题（将正确答案填写在横线上）1. 刀具工件2. 右手笛卡儿直角3. X Y Z4. A B C5. 刀具工件6. 正7. Z8. Z9. 右手笛卡儿10.A11．正12. 机床13. 限位开关14. 工件15.刀位点16. 底面中心钻尖球心刀尖17. 对刀程序起点18. 工件机床19. X、Y Z20. Z 高度二、判断题（正确的，在括号内打√；错误的，在括号内打×）1. ×2. √3. ×4. ×5. ×6. √7. √8. ×9. √10. ×11. √12. √13. √14. √15. √16. √17. ×18. ×三、选择题（将正确答案的序号填写在括号内）1. B2. D3. C4. C5. D6. A7. B8. C9. C10. D四、名词解释答案略。

五、简答题答案略。

第三节数控编程的基本知识一、填空题（将正确答案填写在横线上）1.几何形状2.手工编程自动编程3.手工4.自动5.程序校验6.字母数字和小数点符号7.字符字符组8.次序89.N10.G G11.续效失效12.地址数字13.毫米英寸度14.F 进给速度15.G94 G9516.S m/min r/min17.G96 G9718.刀具号T19.辅助M20.正反停止21.T M0622.喷雾开关23.M98 M9924.程序号二、判断题（正确的，在括号内打√；错误的，在括号内打×）1.√2.×3.√4.×5.√6.√7.√8.√9.√10.×11.×12.×13.√14.×15.√16.√17.√18.√19.√20.√三、选择题（将正确答案的序号填写在括号内）1.A2.D3.B4.B5.C6.A7.B9.C10.C11.B12.B13.C14.C15.D16.A17.A18.D19.A20.A21.D22.C23.D24.C25.C26.B四、名词解释答案略。

模块四平面轮廓加工课题一平面加工一、填充题1．西门子系统米制尺寸输入设定指令是，英制尺寸输入设定指令是。

2．法那克系统米制尺寸输入设定指令是，英制尺寸输入设定指令是。

3．G94指令表示。

G95指令表示。

4．数控铣床进给速度为150mm/min，主轴转速为1000r/min，则铣刀每转进给量为，若采用二齿立铣刀，则每齿进给量为。

5．铣平面应选用铣刀。

6．立式铣床上，端铣刀平面铣削方式可分为和两种，其中方式切入角大于切出角。

7．平面铣削加工路径有、、三种，其中进给路径常用于平面精加工。

8．数控铣床上零件形位公差主要依靠数控铣床精度及来保证。

9. 铣床上铣削单件、小批量生产的零件应采用夹具。

大批量生产的零件应采用夹具或夹具。

10．铣削大平面，铣刀需多次往返切削，往返切削时每两刀之间行距一般为铣刀直径的倍。

二、判断题1．米、英制尺寸设定指令为模态有效指令。

2．G21指令是西门子系统米制尺寸输入指令。

3. 法那克系统G20、G21指令可同时出现在一个程序段中。

4. 西门子系统G70、G71指令不能同时出现在一个程序段中。

5．米制/英制尺寸输入指令转换后，增量进给单位制不变。

6．每分钟进给量与每转进给量的关系为v f=nf。

7．G95表示每分钟进给量。

8. G94、G95指令是模态有效指令。

9．法那克系统数控铣床的进给方式分为每分钟进给和每转进给两种，一般可用G96和G97来区分。

10．数控铣床进给速度常采用毫米/转。

11.G94、G95指令可以不能同时出现在一个程序段中。

12．端面盘铣刀一般都采用高速钢刀片。

13．端面铣削时不对称顺铣对刀具影响最大。

14．端面铣刀对称铣削时，切入角等于切出角。

15．往复平行铣削效率最高。

16．铣削平面时，铣削行距应大于铣刀直径。

17．铣削零件，平面与平面间平行度及垂直度要求主要通过零件定位夹装保证。

三、选择题1．法那克系统米制尺寸输入指令是。

A. G71B. G70C. G21D. G202．西门子系统米制尺寸输入指令是。

模块二平面图形加工课题一一、填充题1．数控机床七大类功能字是指、、、、、、。

2．顺序号字地址是，一般放在程序段，它不代表程序执行顺序，仅用于程序的和。

3．数控铣床进给速度单位一般为。

4．地址F表示。

地址T表示。

5．G00指令表示，一般用于场合，G01指令表示 ,常用于场合。

6．G00指令是使刀具以速度从刀具所在位置移动到位置。

7．M08指令表示，M09指令表示。

8．G代码有模态代码和非模态代码两种，代码一经使用持续有效，直到同组G代码取代为止。

9.辅助功能指令表示机床辅助装置 ,一般由控制。

10.准备功能指令表示建立机床或数控系统一种命令。

11.G00 X Y Z 指令格式中，X、Y、Z表示坐标。

12.使用G00指令快速接近工件时，刀具距工件表面应有 mm安全距离。

13.G01 X Y Z F 指令格式中，X、Y、Z表示的坐标，F 表示。

14．单段加工模式即按下数控启动键后，机床执行段程序后停止，继续按数控启动键，继续执行程序。

15．西门子系统程序字地址还可用复合地址，当采用复合地址时，地址与数值之间应用隔开。

16．辅助功能锁住按钮被按下时，代码被禁止输出，只是运行程序一遍。

17．当需要垂直进刀时，应尽可能选择铣刀。

二、判断题1．程序段号在程序中可以不编写。

2．程序段号就是表示程序的执行顺序。

3．程序中可以插入无程序段号的程序段。

4．数控程序中，程序段号必须由小到大编写。

5．S600表示每小时主轴转过600转。

6．M指令表示机床辅助动作的接通和断开。

7．M00指令可以使程序结束并自动回到开头。

8．M05指令表示主轴停止。

9．一个程序段内只允许有一个M指令。

10．M06表示切削液开指令。

11．准备功能也叫G功能，它是使机床或数控系统建立起某种加工方式的指令。

12．由于执行了“ISO”标准，所以现在所有的数控功能指令代码得到了统一。

13．G01与G1、G00与G0在大部分数控机床上功能是相同的。

14．G00指令后必须编写F指令。

.班级：学号：：一、选择题1、NC 的含义是(A )。

A．数字控制 B．计算机数字控制 C．网络控制 D．模拟控制2、程序使用(A)时，刀具半径补偿被取消。

A．G40 B．G41 C ．G42 D．G433、数控机床的标准坐标系是以(A) 来确定的。

A．右手直角笛卡儿坐标系B．绝对坐标系C．相对坐标系D ．左手直角笛卡儿坐标系4、G00 指令移动速度值是 (A )。

A．机床参数指定B ．数控程序指定C．操作面板指定D ．工件尺寸指定5、数控机床中用(B)来调用子程序。

A．G 代码 B．M 代码 C．T 代码 D．C 代码6、立铣刀切入时，必须(B)。

A．法向切入 B．切向切入 C．无需考虑 D．纵向切入7、确定加工路径是必须考虑( C)。

A．路径最短 B．同方向进给 C．路径短且同方向 D．路径最长8、圆弧插补半径编程时，当圆弧对应的圆心角大于 180。

时 R 为(B )。

A.正值B.负值C.正负均可D.零9、数控机床的加工特点是( C )。

A．加工精度高；生产效率高；劳动强度高；对零件加工适应性强B．加工精度高；生产效率高；劳动强度低；对零件加工适应性差C．加工精度高；生产效率高；劳动强度低；对零件加工适应性强D．加工精度高；成本低；效益低10、数控系统所规定的最小设定单位就是( C )。

A．数控机床的运动精度B．机床的加工精度C．脉冲当量D ．数控机床的传动当量A 位置控制器B 检测单元C 伺服单元D 控制对象13、粗基准的选择原则不包括( C )A 尽量选择未加工的表面作为粗基准B 尽量选择加工余量最小的表面C 粗基准可重复使用D 选择平整光滑的表面14、数控机床的优点( A )。

A 加工精度高，生产效率高，工人劳动强度低，可加工复杂型面，减少工装费用B 加工精度高，生产效率高，工人劳动强度低，可加工复杂型面，工时费用低C 加工精度高，大批量生产，生产效率高，工人劳动强度低，可加工复杂型面，减少工装. . ..费用D 加工精度高，生产效率高，对操作人员技术水平要求较高，可加工复杂型面，减少工装费用15、数控机床适用于生产( C )和形状复杂的零件A 单件小批量B 单品种大批量C 多品种小批量D 多品种大批量16、钻孔一般属于( C )。

《数控铣床/加工中心加工工艺与编程（第二版）习题册》参考答案模块一数控机床编程与操作基础任务一认识数控机床及其操作面板一、填空题1．刀库刀具自动交换装置2．钼丝钨钼合金丝3．铣削镗削4．选择机床操作AUTO5．程序编辑手轮进给方式DNC二、选择题三、判断题四、简答题1．数控系统的输入/输出装置接受加工程序等各种外来信息，由数控装置进行处理和分配，向驱动机构发出执行命令。

伺服系统根据数控装置输出信号，经放大转换后驱动执行电机，带动机床运动部件按约定的速度和位置进行运动。

2．日本的FANUC数控系统：FANUC 0-MD、FANUC 0i-MA；德国的SIEMENS数控系统：SIEMENS 802D/C/S 、SIEMENS 840D/C；中国的华中数控系统：HNC-21M；北京航天数控系统：CASNUC 2100；美国的A-B数控系统；日本的三菱数控系统。

3．按数控机床的主轴位置分为：卧式机床、立式机床；按数控机床的用途分：数控铣床、加工中心、数控车床、数控钻床；数控电火花成形机床、数控线切割机床、数控激光加工机床；数控磨床、数控镗床、数控钻床。

任务二数控机床的手动操作1．对刀2．X轴的正Y轴的正Z轴的正3．机械偏心式寻边器电子式寻边器机械式Z向对刀器机外对刀仪4．机床坐标系传递切削力的主轴轴线5．Y6．机床参考点和机床原点不重合二、选择题三、判断题四、简答题1．FANUC 0i-Mate-TC（1）选择模式按钮“HANDLE”；（2）按下“超程解除”按钮不松开，同时按下“RESET”键，消除报警画面；（3）不松开“超程解除”按钮，让机床朝超程的反向进给，退出超行程位置。

2．（1）手动返回参考点，注意机床返回参考点前工作台、主轴位置是否恰当。

（2）利用“HANDLE”“JOG”驱动机床时，注意进给倍率的位置。

（3）避免机床接近极限位置，以免超程。

五、计算题略。

任务三数控程序输入与编辑一、填空题1．手工编程自动编程2．零件造型生成刀具轨迹后置处理生成加工程序3．1号4号4．模态指令非模态指令5．/6．尺寸功能字进给功能字刀具功能字辅助功能字三、判断题四、简答题1．（1）分析零件图样；（2）确定加工工艺；（3）数值计算；（4）编写加工程序单；（5）制作控制介质；（6）程序校验。
