•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2.2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3.3. 常用列表依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

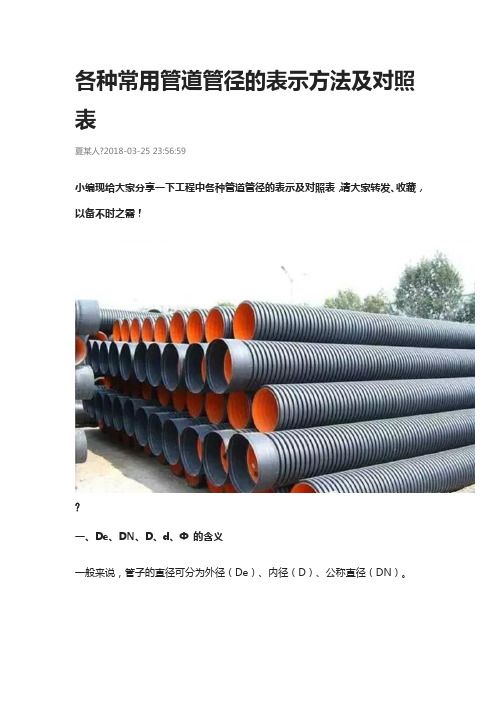

各种常用管道管径的表示方法及对照表Revised as of 23 November 2020各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ x ;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

各种常⽤管道管径的表⽰⽅法及对照表.docx各种常⽤管道管径的表⽰⽅法及对照表夏某⼈ ?2018-03-25 23:56:59⼩编现给⼤家分享⼀下⼯程中各种管道管径的表⽰及对照表，请⼤家转发、收藏，以备不时之需！⼀、 De、 DN、D、d、Φ的含义⼀般来说，管⼦的直径可分为外径（De）、内径（ D）、公称直径（ DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值 =De的值﹣ * 管壁厚度。

注意：这既不是外径也不是内径。

⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（ PVC）管等管材，应标注公称直径“ DN”（如 DN15、 DN50）;2、De 主要是指管道外径， PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x壁厚的形式，例De25 x 3;3、D ⼀般指管道内径 ;4、d 混凝⼟管内直径。

钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径 d 表⽰（如 d230、 d380 等） ;5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表⽰外径 25mm，壁厚为 3mm的管材。

对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

例如φ 108 x 4 ，φ可省略。

中国、 ISO 和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径x壁厚。

例如φ x ;6、DN为 Nominal diameter意思是公称直径;7、De 为 external diameter意思是外径;8、Dgdiametergong（汉语拼⾳“公”的声母）这下你就明⽩了，Dg是国产货，有中国特⾊的国产货，现在都不⽤了。

⼆、管径的表达⽅式1、⽔、煤⽓送管（或⾮）、管和塑料管等管材，注公称直径“ DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使⽤ De 来注；拿接管例，⽤DN、 De两种注⽅法如下： DN20De25 x De32 x 3mmDN32De40 x 4mmDN40De50 x 4mm 等等?? ;2、⽆管、接管（直或螺旋）、管、不管等管材，管径宜以外径x壁厚表⽰（如 De108x 4、De159 x 等）；⽆管或有⾊⾦属管道，注“外径x壁厚”。

管道直径对照表
管径尺寸对照表如下图：
表中DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

扩展资料：
如果管道材料为混凝土及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注。

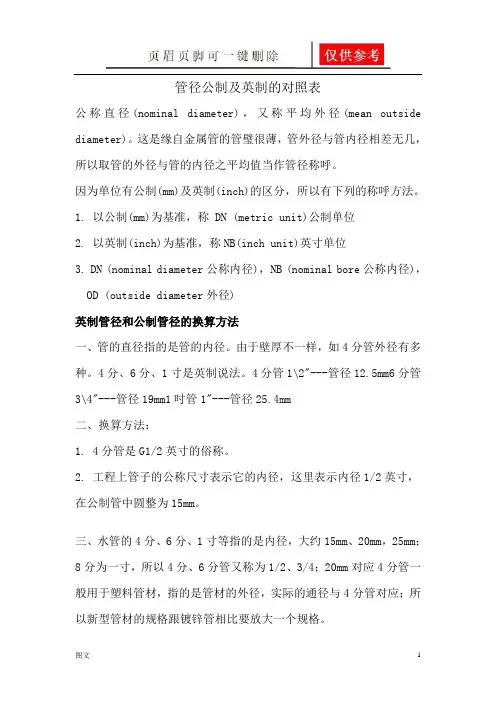

管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管径25.4mm二、换算方法：1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表DN(mm) 公称内径NB(inch) 公称内径OD(mm) 外径对应欧标内螺纹俗称DN61/8 10 1分管DN8 1/4 13.5 2分管DN10 3/8 17 3分管DN15 1/2 21.3 RP1/2 4分管DN20 3/4 26.7 RP3/4 6分管DN25 1 33.4 RP1 1寸管DN32 1 1/4 42.2 RP1 1/4 1寸2 DN40 1 1/2 48.3 RP1 1/2 1寸半DN50 2 60.3 RP2 2寸DN65 2 1/2 73.0 RP2 1/2 2寸半DN80 3 88.9 RP3 3寸DN100 4 114.3 RP4 4寸DN125 5 139.8 RP5 5寸DN150 6 168.3 RP6 6寸DN 200 8 219.1 RP8 8寸1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。

管道尺寸对照表一、De、DN、d、φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表示方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

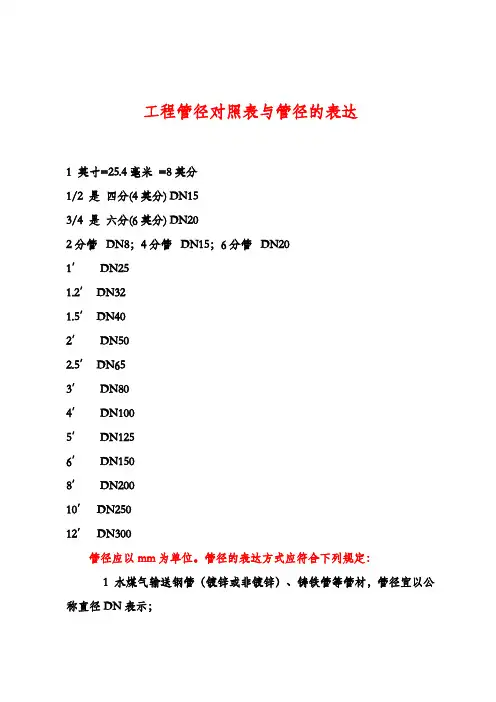

工程管径对照表与管径的表达1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN8；4分管DN15；6分管DN201′DN251.2′ DN321.5′ DN402′DN502.5′ DN653′DN804′DN1005′DN1256′DN1508′DN20010′ DN25012′ DN300管径应以mm为单位。

管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）；给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mm；DN25 De32X3mm；DN32 De40X4mm；DN40 De50X4mm等等。

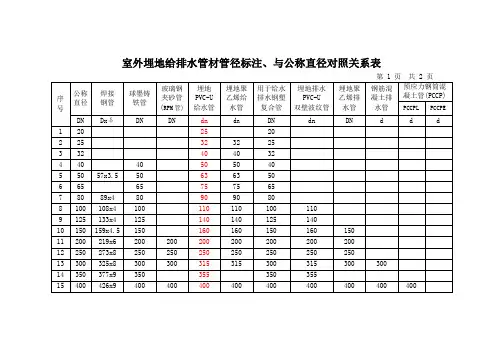

各种管材英制及国标公称直径与外径对照表
