南鲸扬声器参数

Avalon -- 娱乐场所系列DC系列DC 系列是为舞厅、夜总会等娱乐场所扩声而度身定制的高水准固定安装型扬声器系统。

低频部分采用双重或四重低音单元设计,产生了激荡轰鸣、震撼人心的节奏和效果，充分拓展并彰显了厚重的低音；中高频部分采用性能卓著的中频和高频单元，呈现同样出色的中高音音质，确保在整个中高频段、最大长期声压级情况下纯净、自然、水晶般清澈透明的音色。

DCS子系列为装载有号筒的超低频扬声器系统，用来强有力地增强低音效果.DCT子系列为用来进一步增强高音效果的超高频扬声器系统。

DC1全频三分频扬声器系统；4x15”低频单元, 10”号筒中频单元，2 ”高频单元；非对称下倾式涵盖；包括3/8”-16螺纹安装/吊装点;双路功放驱动 (采用数字信号处理)频响范围: . . . . . . 46Hz－16 kHz覆盖角度 : . . . . . 90°x 40°(+10°－ -30°垂直) 功率/最大长期声压级/阻抗低频1: . . . . . . . . 1600W/129dB/4Ω低频2: . . . . . . . . 1600W/129dB/4Ω低频1+ 低频2: . .3200W/135dB/2Ω中频/高频: . . . . .350 W/133dB/8Ω连接: . . . . . . . . . . NL4和NL8 Speakon尺寸(mm): . . . . . 1016高x1770前/1133后宽x652深重量(kg): . . . . . . .182.3产品编号: . . . . . . .999968选件DC1系统悬吊杆将低频部分与中/高频部分固定为一体 , 每一DC1系统需要2个产品编号 . . . . . . . 179114DC2全频三分频扬声器系统；2x15”低频单元, 10”号筒中频单元，1.4 ”高频单元；配有3/8”-16螺纹安装/吊装点; 双路功放驱动 (采用数字信号处理)频响范围: . . . . . . 45 Hz － 18 kHz覆盖角度 : . . . . . .90° x 40°功率/最大长期声压级/阻抗低频: . . . . . . . . . 1600W/132dB/4Ω中频/高频: . . . . 350 W/133dB/8Ω连接: . . . . . . . . . . NL4 Speakon尺寸(mm): . . . . . 572前高/489后高x1449宽x483 深重量(kg): . . . . . . 86.4产品编号 . . . . . . . 999969DC3全频三分频扬声器系统；2x12”低频单元, 8”号筒中频单元，1”高频单元；配有3/8”-16螺纹安装/吊装点;双路功放驱动 (采用数字信号处理)频响范围: . . . . . . 50 Hz － 18 kHz覆盖角度 : . . . . . 90°x 40°功率/最大长期声压级/阻抗低频: . . . . . . . . . 800W/128dB/4Ω中频/高频: . . . . 250W/128dB/8Ω连接: . . . . . . . . . . NL4 Speakon尺寸(mm): . . . . . 476前/406后高x 1321宽 x406 深重量(kg): . . . . . . 54.5产品编号 . . . . . . .999970DC4全频三分频扬声器系统；2x12”低频单元, 8”中频单元1 ”高频单元；配有3/8”-16螺纹安装/吊装点;双路功放驱动 (采用数字信号处理)频响范围: . . . . . . . 45 Hz － 17.5kHz覆盖角度 : . . . . . . 90° x 40°功率/最大长期声压级/阻抗低频: . . . . . . . . . . .800W/128dB/4Ω中频/高频: . . . . . .220W/120dB/8Ω连接: . . . . . . . . . . . NL4 Speakon尺寸(mm): . . . . . . 486前/354后高 x959宽 x 508 深重量(kg): . . . . . . . .45产品编号 . . . . . . . . 999937DC5全频二分频扬声器系统；12”低频单元；1.4 ”高频单元；配有3/8”-16螺纹安装/吊装点;单路功放驱动频响范围: . . . . . . . .50 Hz － 18 kHz覆盖角度 : . . . . . . .90°x 45°功率/最大长期声压级/阻抗全频: . . . . . . . . . . 500W/124dB/8Ω连接: . . . . . . . . . . . NL4 Speakon尺寸(mm): . . . . . . 395前/306后高 x 762宽 x 346深重量(kg): . . . . . . . .29.5产品编号 . . . . . . . . 999972DC6全频二分频扬声器系统；2x8”低频单元, 1”高频单元；包括3/8”-16螺纹安装/吊装点;单路功放驱动频响范围: . . . . . . .50 Hz － 19 kHz覆盖角度 : . . . . . . 90° x 60°功率/最大长期声压级/阻抗全频: . . . . . . . . . . . 400W/121dB/4Ω连接: . . . . . . . . . . . NL4 Speakon尺寸(mm): . . . . . . 270前高/189后高x762宽x297深重量(kg): . . . . . . . .25.5kg产品编号 . . . . . . . . 997207D C S 系列EAW工程师发现，现代舞厅音乐的频谱具有这样一个特点：50Hz至60Hz低频段的声压级要比其他频段高出10-20dB。

NS4150B 3.0W单声道D类音频功率放大器1特性●工作电压范围：3.0V～5.0V●输出功率：2.8W（5V/4Ω,THD=10%）●0.1%THD（0.5W/3.6V）●高达88%的效率●高PSRR：-80dB（217Hz）●无需滤波器Class-D结构●优异的全带宽EMI抑制能力●优异的“上电，掉电”噪声抑制●低静态电流：4mA（3.6V电源、No load）●过流保护、过热保护、欠压保护●MSOP8封装2应用范围●平板电脑●行车记录仪●蓝牙音箱3说明NS4150B是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。

NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

NS4150B内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。

NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本。

NS4150B提供MSOP8封装，额定的工作温度范围为-40℃至85℃。

4典型应用电路5管脚配置MSOP-8的管脚图如下图所示：注：超过上述极限工作参数范围可能导致芯片永久性的损坏。

长时间暴露在上述任何极限条件下可能会影响芯片的可靠性和寿命。

7结构框图8电气特性工作条件（除非特别说明）：T=25℃，VDDB=4.8V。

9典型特性曲线下列特性曲线中，除非指定条件，T=25℃。

10.1芯片基本结构描述NS4150B是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。

在5V电源下，能够向4Ω负载提供3W的功率，并具有高达90%的效率。

NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件数目、PCB面积和系统成本，利用扩展频谱技术充分优化全新电路设计。

目录吸顶天花扬声器 (3)吸顶天花喇叭TKC-701N (3)吸顶天花喇叭TKC-703A (4)吸顶天花喇叭TKC-705/5 (4)吸顶天花喇叭TKC-705F/5 防潮 (5)吸顶天花喇叭TKC-705/6 (6)吸顶天花喇叭TKC-706 (6)吸顶天花喇叭TKC-718 (7)吸顶天花喇叭TKC-719H (7)防火吸顶天花喇叭TKC-719A (8)吸顶天花喇叭TKC-715 (9)吸顶天花喇叭TKC-720 同轴 (9)吸顶天花喇叭TKC-729/6 (10)吸顶天花喇叭TKC-P06C (11)吸顶天花喇叭TKC-P06A (11)吸顶天花喇叭TKC-P10A (12)吸顶天花喇叭TKC-P06B (13)吸顶天花喇叭TKC-P20A (14)室内、室外音柱扬声器 (16)室内音柱TKZ -602，TKZ -603, TKZ -604 (16)室内音柱TKZ-611\TKZ-612\TKZ-613\TKZ-614 (17)室内音柱CS-10\CS-20\CS-30\CS-40 (18)室外音柱TKZ-810\TKZ-820\TKZ- 830\TKZ-840\TKZ-850\TKZ-860\TKZ-960 (19)室外音柱TKZ-510H\TKZ-520H\TKZ- 530H\TKZ-540H (20)室外音柱CS-10W\CS-20W\CS-30W\CS-40W (21)壁挂扬声器 (22)壁挂音箱TKW-108H (22)壁挂音箱TKW-105B/W/4 (23)壁挂音箱TKW-105B/W/5 (23)壁挂音箱TKW-105B/W/6 (24)壁挂音箱TKW-03(防潮防雾迷你) (25)壁挂音箱TKW-103 (26)壁挂音箱TKW-109 (27)壁挂音箱TKW-206B/W/4 (27)壁挂音箱TKW-206B/W/5 (28)壁挂音箱TKW-206B/W/6 (29)壁挂音箱TKW-206B/W/8 (30)壁挂音箱TKW-P06C (30)壁挂音箱TKW-P06B (31)壁挂音箱TKW-P06A (32)壁挂音箱TKW-P20A (33)壁挂音箱TKW-P40A (34)壁挂音箱TKW-P40B (36)草地园林仿石音箱 (37)草地仿石音箱TKS-501（同轴） (37)草地仿石音箱TKS-610（同轴） (37)草地仿石音箱TKS-620（同轴） (38)草地仿石音箱TKS-801（卧式） (39)草地仿石音箱TKS-802（花盘式） (39)草地蘑菇音箱TKG-650 (40)草地蘑菇音箱TKG-620(卡通蘑菇型) (41)草地树桩音箱TKG-660 (41)草地挖坑掩埋音箱TKG-208A/B (42)草地立柱音箱TKG-21A/28A (43)草地仿石别墅音箱TKS-303/305 (44)全天候定向号角 (44)全天候定向号角TKH-67Q (44)全天候定向号角TKH-68Q (45)全天候定向号角TKH-69Q (46)全天候定向号角TKH-D207(双向) (47)全天候定向号角TKH-D209(单向) (47)指向性扬声器TKB-P12A (48)指向性扬声器TKU-P10A (49)指向性扬声器TKU-P30A (51)指向性扬声器TKH-P10A (52)吊装喇叭（豪华款） (54)吊装喇叭(豪华款)TKP-710B/W (54)吊装喇叭(豪华款)TKP-708S/6 (55)吊装喇叭(豪华款)TKP-709S (55)吸顶天花扬声器吸顶天花喇叭TKC-701N吸顶天花喇叭TKC-703A吸顶天花喇叭TKC-705/5吸顶天花喇叭TKC-705F/5 防潮吸顶天花喇叭TKC-706吸顶天花喇叭TKC-719H防火吸顶天花喇叭TKC-719A吸顶天花喇叭TKC-715吸顶天花喇叭TKC-720 同轴吸顶天花喇叭TKC-729/6吸顶天花喇叭TKC-P06C 吸顶天花喇叭TKC-P06A吸顶天花喇叭TKC-P10A吸顶天花喇叭TKC-P06B吸顶天花喇叭TKC-P20A室内、室外音柱扬声器室内音柱TKZ -602，TKZ -603, TKZ -604◆室内豪华型音型这款音箱适合播放音乐及语音，具有卓越的频率响应和高效率性能。

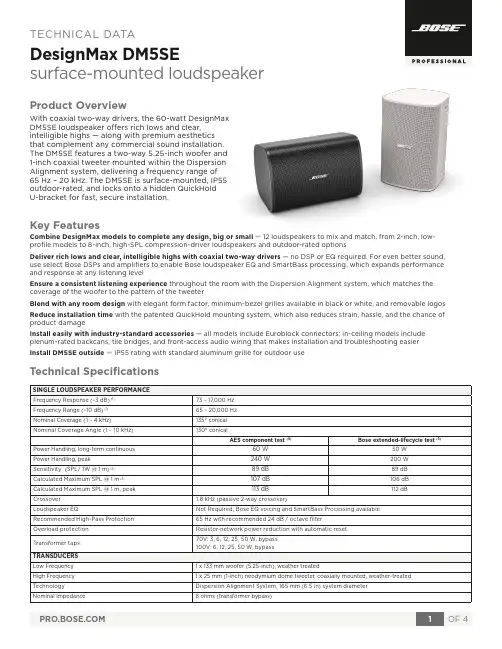

TECHNICAL DATADesignMax DM5SEsurface-mounted loudspeakerTechnical SpecificationsProduct OverviewWith coaxial two-way drivers, the 60-watt DesignMax DM5SE loudspeaker offers rich lows and clear, intelligible highs — along with premium aesthetics that complement any commercial sound installation. The DM5SE features a two-way 5.25-inch woofer and 1-inch coaxial tweeter mounted within the Dispersion Alignment system, delivering a frequency range of 65 Hz – 20 kHz. The DM5SE is surface-mounted, IP55 outdoor-rated, and locks onto a hidden QuickHold U-bracket for fast, secure installation.Key FeaturesCombine DesignMax models to complete any design, big or small — 12 loudspeakers to mix and match, from 2-inch, low-profile models to 8-inch, high-SPL compression-driver loudspeakers and outdoor-rated optionsDeliver rich lows and clear, intelligible highs with coaxial two-way drivers — no DSP or EQ required. For even better sound, use select Bose DSPs and amplifiers to enable Bose loudspeaker EQ and SmartBass processing, which expands performance and response at any listening levelEnsure a consistent listening experience throughout the room with the Dispersion Alignment system, which matches the coverage of the woofer to the pattern of the tweeterBlend with any room design with elegant form factor, minimum-bezel grilles available in black or white, and removable logos Reduce installation time with the patented QuickHold mounting system, which also reduces strain, hassle, and the chance of product damageInstall easily with industry-standard accessories — all models include Euroblock connectors; in-ceiling models include plenum-rated backcans, tile bridges, and front-access audio wiring that makes installation and troubleshooting easier Install DM5SE outside — IP55 rating with standard aluminum grille for outdoor useFootnotes(1) Frequency response and range measured on-axis in half-space environment with Bose EQ voicing(2) Sensitivity measured on-axis in half-space environment averaged 100 Hz – 10 kHz using recommended High-Pass protection(3) Maximum SPL calculated from sensitivity and power handling specifications, exclusive of power compression.(4) AES standard 2-hour duration with IEC system noise(5) Bose extended-lifecycle test using pink noise filtered to meet IEC268-5, 6-dB crest factor, 500-hour duration.(6) Measured in whole-space environmentOn-Axis Frequency Response。

目录JBL音响系列 (6)JBL 3635 (6)JBL 3677 (6)JBL 3678 (7)JBL 3731 (8)JBL 3732 (9)JBL 4641 (10)JBL 4642A (10)JBL 4645C (11)JBL 4670D (12)JBL 4675C (12)JBL 4675C-4(8)LF (13)JBL 4722/4722N (14)JBL 4732 (15)JBL 5672 (16)JBL 5674 (17)JBL 8320 (17)JBL 8340A (18)JBL 8350 (19)JBL AC15 (19)JBL AC16 (20)JBL AC18/26 (21)JBL AC18/95 (21)JBL AC25 (22)JBL AC26 (22)JBL AC28/26 (23)JBL AC28/95 (24)JBL AL6115 (24)JBL AM4200/64 (26)JBL AM4200/95 (27)JBL AM4215/64 (28)JBL AM4215/95 (29)JBL AM4315/64 (31)JBL ASB4128 (32)JBL ASB6118 (33)JBL BC Series Cinema (33)JBL 3252N和3252 (34)JBL4181 (35)JBL 8281 (37)JBL CBT 100LA (38)JBL CBT 70J (40)JBL CBT 70JE (41)JBL CONTROL 1 PRO (42)JBL CONTROL 100 系列 (43)JBL CONTROL 23 (43)JBL CONTROL 25AV (44)JBL CONTROL 29AV-1 (46)JBL CONTROL 30 (47)JBL CONTROL 300 系列 (49)Control 328C/328CT (49)Control 321C/321CT (50)Control 321C/321CT (50)Control 312S (51)MTC-300BB8 (51)MTC-300SG12 (51)MTC-300RG8 (52)MTC-300T150 (52)JBL CONTROL 5 (53)JBL CONTROL 924C/924CT (54)JBL CONTROL 925 (56)JBL CONTROL 926C/926CT (58)JBL CONTROL 928 (59)JBL CONTROL CRV (61)JBL CONTROL SB210 (63)JBL CSA-2120 2 x120W 音频放大器 (64)JBL CSM-21 (65)JBL CSM-32 公共广播放大器 (67)JBL CSS-1S/T (69)JBL CSS-8006BM 吸顶扬声器 (71)JBL CST-2120 70V/100V 变压器套件 (72)JBL EON 210P (73)JBL EON 305 (74)JBL EON 315 (75)JBL EON 510 (76)JBL EON 515 (77)JBL EON 515XT (78)JBL EON 518S (79)JBL JRX112M (80)JBL JRX112Mi (81)JBL JRX115 (82)JBL JRX115i (83)JBL JRX118S (84)JBL JRX118SP (85)JBL KP610 (86)JBL KP612 (88)JBL KP615 (89)JBL KP618S (90)JBL KS308 (92)JBL KS310 (93)JBL KS312 (94)JBL LSR4312P (95)JBL LSR4326P (96)JBL LSR4328P (99)JBL MDD200 系列音箱 (103)JBL MP510 (104)JBL MRX512M (105)JBL MRX515 (105)JBL MRX518S (106)JBL MRX525 (107)JBL MRX528S (107)JBL PRX400 系列 (108)PRX412M12“两路舞台监听扬声器系统 (108)PRX415M15“两路舞台监听扬声器系统 (109)PRX42515寸两分频扬声器系统 (110)PRX418S18“重低音 (110)JBL PRX512M (111)JBL PRX515 (112)JBL PRX518S (113)JBL PRX525 (114)JBL PRX535 (114)JBL PRX612M (115)JBL PRX615M (116)JBL PRX618S (117)JBL PRX618S-XLF (118)JBL PRX625 (118)JBL PRX635 (119)JBL SRX700 系列 (120)SRX712M: (120)SRX715 (121)SRX718S (121)SRX722 (122)SRX725 (122)SRX728S (122)SRX738 (123)JBL SRX712M (123)JBL SRX715F (124)JBL SRX722F (126)JBL SRX725F (126)JBL SRX728S (127)JBL SRX738F (128)JBL STX800 系列 (129)STX812M 12”两分频，低音反射式，舞台返听/通用式 (129)STX815M 15”两分频，低音反射式，舞台返听/通用式 (130)STX825 双15”两分频，低音反射式 (131)STX835 Dual 15" 双15”三分频，加载中/高音号筒，槽孔式加载低音 (132)STX818S 单18”低音反射式套装选配件 (133)STX828S 双18”低音反射式 (134)JBL VP7212-64DPAN (135)JBL VP7212-95DPAN (135)JBL VP7215-64DPAN (136)JBL VP7215-95DPAN (137)JBL VP7315-64DPAN (138)JBL VPSB7118DPAN (138)JBL VRX915M (139)JBL VRX915S (140)JBL VRX918S (140)JBL VRX918SP (141)JBL VRX928LA (141)JBL VRX932LA-1 (142)JBL VRX932LAP (142)JBL VT4880 (143)JBL VT4881A (143)JBL VT4881ADP (144)JBL VT4882 (144)JBL VT4882DP (145)JBL VT4883 (145)JBL VT4886 (146)JBL VT4887A (147)JBL VT4887ADP (147)JBL VT4888 (148)JBL VT4888DP (149)JBL VT4889 (150)SHURE 话筒系列 (150)Shure Beta 52A (150)Shure Beta 56A (152)Shure Beta 57A (153)Shure Beta 58A (154)Shure Beta 87A (155)Shure Beta 87C (156)Shure PGX1 (158)Shure PGX2 (158)Shure PGX4 (159)Shure PSM200 (159)Shure SLX (162)Shure SLX1 (164)Shure SLX2 (165)Shure SLX4 (166)Shure SM48 (168)Shure SM57 (169)Shure SM58 (170)Shure SM81 (171)Shure SM87A (172)Shure SM94 (173)Shure ULX (175)Shure ULX1 (177)Shure ULX2 (179)Shure ULXP4 (180)JBL音响系列JBL 3635影院次低频扬声器规格频率范围28Hz - 500kHz (-10dB) 频率响应38Hz - 100kHz (±3dB) 额定功率300W分频点100Hz灵敏度100dB @ 1W,1m阻抗8 欧姆低频驱动器(S) 2042H体积(高x 阔x 深) 1168 x 651 x 368mm 净重(每只51kgJBL 3677影院扬声器规格频率范围40Hz - 20kHz (-10dB) 频率响应45Hz - 12kHz (±3dB) 额定功率250W覆盖角度水平：90°垂直：40°分频点 1.2kHz灵敏度99dB SPL @ 1W,1m 阻抗8 欧姆低频驱动器(S) 2035H高频驱动器2416-1号角2373低频-高频-体积(高x 阔x 深) 765 x 651 x 292 mm JBL 3678规格频率范围30Hz - 20kHz (-10dB) 频率响应45Hz - 12kHz (±3dB) 额定功率300W覆盖角度水平：90°垂直：90°分频点1kHz灵敏度98dB SPL @ 1W,1m 阻抗8 欧姆低频驱动器(S) 2226H高频驱动器2425HS号角2342系统组合低频：3678 – HF高频：3678 - HF体积(高x 阔x 深) 1019 x 651 x 292 mmJBL 37313731 三分频银幕线阵列•专门用于后期制作室、VIP 电影厅、审片室•保证了高品质的声音，同时适应了小型放映场所的需要•应用了多项JBL 的专利先进技术•可选择以双功放或三功放驱动•出厂预装及指向调校完毕规格频率范围(-10dB) 30Hz - 20kH频率响应(±3dB) 40Hz - 19kHz指向性因数(Q 10.0指向性指数(DI) 10dB最大声压级125dB @ 1m分频点频率350Hz, [1.2kHz]灵敏度103dB, 2.83V@1m阻抗8 欧姆额定功率LF: 600WM/HF: 150W, [HF:85W]系统组合5641/3732 -M/HF体积(高x 阔x 深) 1600 x 762 x 450 mm 净重(每只) 51.8 kgJBL 37323732 三分频银幕线阵列•可用于最大300 座位的影厅•应用了与4632 一样的先进的技术•可以满足各种预算•可选择以双功放或三功放驱动•出厂预装及指向调校完毕规格频率范围30Hz - 20kHz (-10dB)频率响应40Hz - 19kHz (±3dB)指向性因数(Q) 10.0指向性指数(DI) 10dB最大声压级125dB @ 1m分频点频率350Hz, [1.2kHz]灵敏度103dB, 2.83V@1m阻抗: 4 欧姆额定功率LF: 500WM/HF: 150W, [HF:85W]系统组合3639/3732 -M/HF[4639/3732 - M/HF - T]体积(高x 阔x 深) 1937 mm x 762 mm x 450 mm 净重(每只) 77.9kgJBL 46414641 影院次低频扬声器•性能价格比优越的次低频系统•单460-mm(18英寸)JBL 2241 VGC TM (孔隙冷却技术)2241H低频换能器规格频率范围25Hz - 500kHz (-10dB)频率响应(±3dB) -额定功率600W分频点100Hz灵敏度100dB @ 1W,1m阻抗8 欧姆低频驱动器(S) 2042H体积(高x 阔x 深) 1010 mm x 674 mm x 450 mm 净重(每只) 60kgJBL 4642A4642A 影院次低频扬声器•双460-mm (18英寸)单元•应用了VGC TM (孔隙冷却技术) 2241H 低频换能器•1200 瓦功率，平滑的频率响应规格频率范围(-10dB) 22Hz - 500Hz频率响应(±3dB) -额定功率1200W分频点80 to 100Hz灵敏度101dB SPL @ 1W,1m阻抗4/8 欧姆低频驱动器(S) 2 x 2241H体积(高x阔x深) 762 mm x 1219 mm x 610 mm 净重(每只) 98kgJBL 4645C4645C 影院次低频扬声器•单460-mm (18英寸) 直辐射低频反射式超低音系统•应用了2242 SVG TM (超级孔隙)技术•800 瓦输出功率规格频率范围(-10dB) To 22Hz (no EQ)频率响应(±3dB) -额定功率800W分频点80 to 100Hz灵敏度：1W,1m 97dB (40 - 100Hz)阻抗8 欧姆低频驱动器(S) 2242H体积(高x阔x深) 1010 mm x 674 mm x 450mm 净重(每只) 63 kgJBL 4670D4670D 影院扬声器•4070D 是一宽频带系统，有着出色的动态范围及均匀的覆盖。

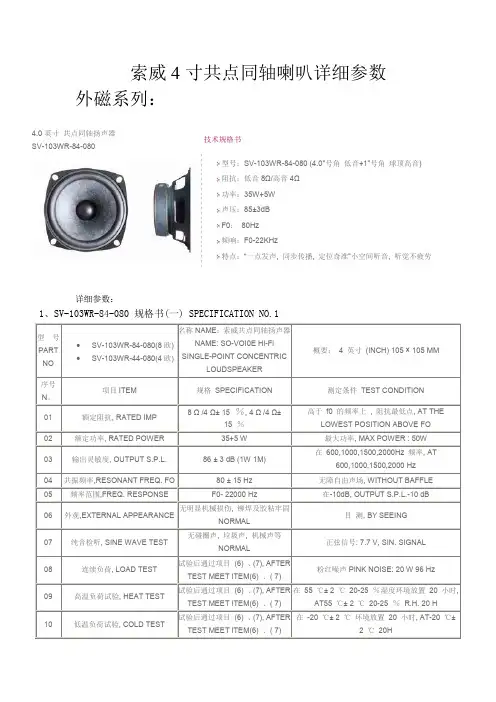

索威4寸共点同轴喇叭详细参数外磁系列：
4.0英寸共点同轴扬声器
技术规格书
SV-103WR-84-080
型号：SV-103WR-84-080 (4.0"号角低音+1"号角球顶高音)
阻抗：低音8Ω/高音4Ω
功率：35W+5W
声压：85±3dB
F0：80Hz
频响：F0-22KHz
特点：“一点发声, 同步传播, 定位奇准”小空间听音, 听觉不疲劳
详细参数：
1、SV-103WR-84-080 规格书(一) SPECIFICATION NO.1
2、材料配制及必要参数——规格书(二) SPECIFICATION NO.2
3、SV-103WR-84-080 频响曲线
4、SV-103WR-84-080 阻抗曲线
5、SV-103WR-84-080 装配尺寸图
防磁系列：
0 英寸共点同轴扬声器SVF103WR-84-088技术规格
阻抗：8Ω/4Ω
功率：35W+5W
声压：85±3dB
F0：80Hz
频响：F0-22KHz
特点：“一点发声, 同步传播, 定位奇准”平曲线音色
1、SVF103WR-84-088 规格书(一) SPECIFICATION NO.1
2、材料配制及必要参数——规格书(二) SPECIFICATION NO.2
3、SVF103WR-84-088 频响曲线
4、SVF103WR-84-088 阻抗曲线
5、SVF103WR-84-088 装配尺寸图
6、SVF103WR-84-088实用接线图。

产品特点：

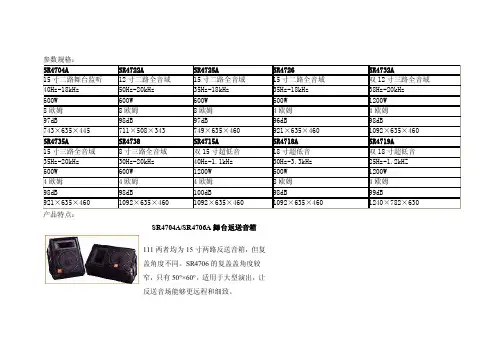

SR4704A/SR4706A 舞台返送音箱 111两者均为15寸两路反送音箱，但复盖角度不同。

SR4706的复盖盖角度较窄，只有50°
×60°，适用于大型演出，让反送音场能够更远程和细致。

111SR4718A是单18寸，主要配套给SR4722
和SR4735A，延展低音频段，增强音乐感。

111SR4715A是双15寸超低音，主要给迪斯
科和摇滚类型音乐为主的场地，低音雄厚有
劲。

111SR4719A是双18寸超低音，适宜与
SR4731A，SR4733A和SR4732A组合成大型
演出系统或工程配套。

SR4722A/SR4725A/SR4726A两路全音域音
箱
111SR4722A为两路12寸音箱，体积细小，
高音复盖角度100°×100°。

111SR4725A为两路单15寸音箱，复盖角度
90°×40°。

低音可低至35Hz。

111SR4731A和SR4732A 基本相同，均为双
12寸低音，但SR4732A 配有超高音，将高频
延展至20KHz。

SR4735A / SR4738A三路全音域音箱
111SR4735A是三路15寸，而SR4738A是三路
18寸，两者的特色均是［暖」和「柔」。

有别于
其他双低音设计的音箱，以「强劲」与「力量」
为主，三路音箱以「音质」与「音乐感」取胜。
