九年级上册物理 第十三章 电路初探单元培优测试卷

九年级物理上册第十三章电路初探单元培优测试卷一、初三物理第十三章电路初探易错压轴题提优（难）1．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。

请你说出他出现错误的原因：_________________。

实际电压应是_____V。

他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。

（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。

（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。

【答案】看错了电压表量程2电流没有单位并联电路干路中的电流等于各支路电流之和避免偶然性，使结论更具有普遍性改变电源电压使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流【解析】【详解】出错的原因是接的小量程却按大量程读数，电源由两节干电池组成，电源电压最高是3 V，电压表示数不可能超过3 V，电压表大量程分度值是0.5 V，小量程分度值是0.1 V，大量程是小量程的5倍，电压表读数10 V是弄错了量程造成的，把小量程当做大量程了，因此正确读数是2 V；（1）分析表格中的数据可知，此表格设计中电流没有单位；由表中实验数据可知，支路电流之和等于干路电流，可以得出的实验结论是：并联电路干路中的电流等于各支路电流之和；（2）多次测量的目的是获得多组实验数据，避免偶然性，使实验结论具有普遍性与可靠性；据表格中的数据可知，小灯泡的电流是成倍数的增加，所以是通过改变电源电压的方式进行的实验；（3）一个电流表在不同位置测量时，读数误差较大，且要多次拆、接电路，稍显麻烦，为了减小误差、方便测量，可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流。

九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。

下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。

九年级物理上册第十三章电路初探单元培优测试卷一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

九年级物理上册第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

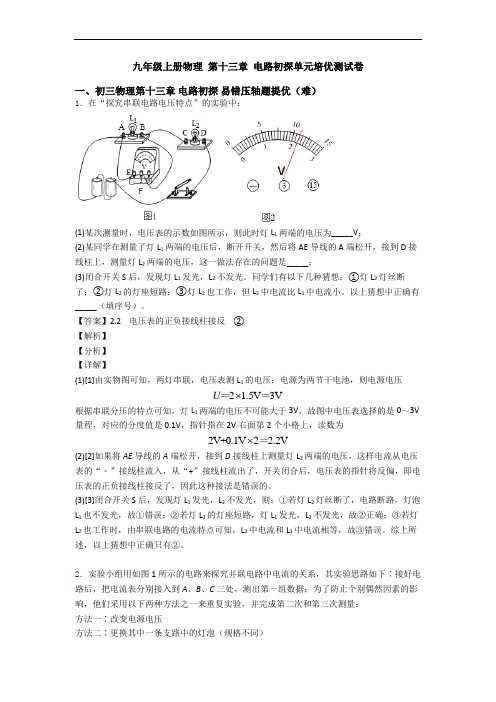

九年级上册物理第十三章电路初探单元培优测试卷一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

九年级物理上册第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

已知电路中各处均接触良好，除灯 L 和电阻 R 两者中的某个元件故障外，其余元件均完好。

(1)请判断该电路中存在的故障可能是__________或___________。

(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。

若电流表有示数，说明故障是__________；若电流表无示数，说明故障是__________________。

(3)为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。

____________________________________________________________________________【答案】灯L短路电阻R断路灯L短路电阻R断路不能。

因为在灯L短路和电阻R 断路两种情况下，电压表V均无示数【解析】【分析】【详解】(1)[1][2]当电压表所测用电器R断路，电压表通过灯L、闭合的开关、导线接在电源的正负极上，电压表示数接近电源电压；当灯L被短路，电路中只有电阻R，电压表测量R两端的电压，也就是电源电压。

(2)[3][4]当灯L被短路，电路中有电流，当R断路时，电压表在电路中相当于开路，电路中无电流。

(3)[5]电压表V正确并联在灯L两端时，在灯L短路和电阻R断路两种情况下，电压表V均无示数，故不能查找出电路的故障。

2．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量 0.200.240.44第三次测量0.250.300.55（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。

九年级上册物理第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

已知电路中各处均接触良好，除灯 L 和电阻 R 两者中的某个元件故障外，其余元件均完好。

(1)请判断该电路中存在的故障可能是__________或___________。

(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。

九年级物理上册第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．“探究串联电路的电压关系”实验电路如图甲所示。

苏科版九年级物理上册第十三章电路初探章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在下列的四个电路图中，与实物图对应的是（）A．B．C．D．2、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。

通过观察电压表的接线和指针偏转可知（）A．锌片是盐水电池的正极B．铜片是盐水电池的正极C．电压表的示数为3V D．电压表的示数为0.6A3、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．4、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A·0.3A B．0.3A·1.2AC．1.2A·0.3A D．0.3A·1.5A5、小明将灯泡1L 接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡2L 接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（ ）A ．一定串联B ．一定并联C ．可能串联，也可能并联D ．无法确定6、如图所示电路，以下说法正确的是（ ）A ．只接通S 2灯不亮，仅电铃响B ．只接通S 1灯不亮，电铃不响C ．只断开S 3灯亮，电铃响D ．只断开S 1灯不亮，仅电铃响7、下列物品中，通常情况下属于导体的是（ ）A ．玻璃杯B ．橡胶手套C ．铅笔芯D ．陶瓷碗8、以下与实际情况相符的是（ ）A ．我国照明电路的电压是110VB ．人体的安全电压是220VC ．一节新干电池的电压是1.5VD ．教室里一盏日光灯的功率约为1000W9、下列物品中，通常情况下属于导体的是（ ）A ．玻璃瓶B ．陶瓷碗C ．泡沫餐盒D ．不锈钢杯10、如图，串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小相比较是（ ）A．I甲＞I乙B．I甲＜I乙C．I甲＝I乙D．无法判断第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，导体中有电流的是_______图（选填“a”或“b”），该图中电流的方向是_______（选填“从左至右”或“从右至左”）。

级上册《第 13 章电路初探》单元测试卷1．（3 分）如图所示的导体，A 端粗，B 端细，则电流流过它时，下列说法中正确的是（）A．从A 到B，电流逐渐增大B．从A 到B，电流逐渐减小C．从A 到B，电流大小不变D．无法比较AB 两端电流的大小2．（3 分）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的3．（3 分）在如图所示的电路中，当开关S 闭合后，两灯均正常发光。

若某一时刻，灯L1的灯丝突然烧断后，下列说法中正确的是（）A．两只电流表示数均变小B．两只电流表示数均变大C．两只电流表示数变成相等D．两只电流表示数均不变4．（3 分）如所示电路，电源电压为U 不变，S 闭合后电压表V1、V2示数分别为U1、U2，则（）A．一定是U2＞U﹣U1 B．一定是U1＝U﹣U2C．一定是U1＝U2 D．可能是U＜U1+U25．（3 分）如图所示的电路中，正确的电路是（）A． B．C． D．6．（3 分）关于如图所示电路，下列分析正确的是（）A．只闭合S1 时，L2 发光，L1 不发光，电流表A2 测L2 的电流B．只闭合S2 时，L1 发光，L2 不发光，电流表A1 测L1 的电流C．闭合S1、S2 时，L1、L2 并联，电流表A2 测L2 的电流D．闭合S1、S2 时，L1、L2 串联，电流表A1、A2 示数相等7．（3 分）如图所示的电路中，闭合开关S 后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是（）A．电压表示数不变，灯泡L1、L2 不亮B．电压表示数变小，灯泡L1、L2 变亮C．电流表示数变大，灯泡L1、L2 变亮D．电流表、电源烧坏，灯泡L1、L2 不亮8．（3 分）如图所示，闭合开关S，可能发生的现象是（）A．灯L3 被烧坏B．三只灯都被烧坏C．电源被烧坏D．灯L3 熄灭，L1、L2 正常发光9．（3 分）如图所示电路，开关S 闭合后，小灯泡L1、L2均正常工作，则下列说法中正确的是（）A．L1 和L2 串联在电路中B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表（3 分）如图所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（）A．0.17A B．0.34A C．170mA D．0.34mA二、填空题11．（3 分）如图所示，若只需灯L1发光，则用导线连接接线柱；若连接B、C 接线柱，则灯L1、L2联；要使灯L1、L2 并联，则接线柱A 与B 连接，接线柱C 与连接。
