SolidWorks如何快速生成密闭壳体

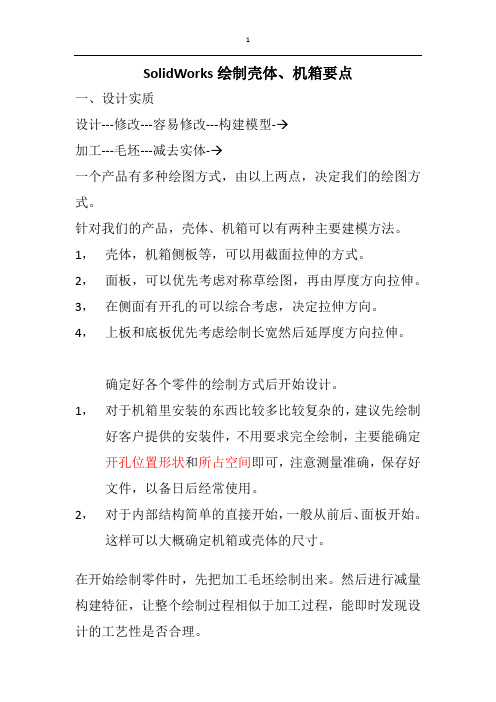

SolidWorks绘制壳体、机箱要点一、设计实质设计---修改---容易修改---构建模型-→加工---毛坯---减去实体-→一个产品有多种绘图方式，由以上两点，决定我们的绘图方式。

针对我们的产品，壳体、机箱可以有两种主要建模方法。

1，壳体，机箱侧板等，可以用截面拉伸的方式。

2，面板，可以优先考虑对称草绘图，再由厚度方向拉伸。

3，在侧面有开孔的可以综合考虑，决定拉伸方向。

4，上板和底板优先考虑绘制长宽然后延厚度方向拉伸。

确定好各个零件的绘制方式后开始设计。

1，对于机箱里安装的东西比较多比较复杂的，建议先绘制好客户提供的安装件，不用要求完全绘制，主要能确定开孔位置形状和所占空间即可，注意测量准确，保存好文件，以备日后经常使用。

2，对于内部结构简单的直接开始，一般从前后、面板开始。

这样可以大概确定机箱或壳体的尺寸。

在开始绘制零件时，先把加工毛坯绘制出来。

然后进行减量构建特征，让整个绘制过程相似于加工过程，能即时发现设计的工艺性是否合理。

二、绘制零件侧板比较简单，着重讲解前后面板和上盖板和底板对于上盖板底板1，第一个特征绘制外形，在草绘里不要有孔，周边留锐角（除非后期不能运用倒角特征的就绘制出圆角）。

基本原则，在第一个特征里对称标尺寸（草绘>智能尺寸），有利于后期修改宽度，最小的修改量为目的。

2各种特征绘制好后就开通孔，沉头孔（特征>异型孔向导），最后倒角（特征>圆角）。

不要绘制螺丝孔特征。

螺丝孔留在装配图里配（装配体里编辑零部件）。

3零件要居中于绘图空间，上下板从上视基准面绘制。

前后面板从前视基准面绘制，左右侧板从右视基准面绘制。

三具体操作（一）草绘1选基准面右键开始草绘。

2转换实体引用（把实体边界变变成草绘线）3灵活使用约束在草绘里一般先大概画个形状再添加约束，约束包括标尺寸，和几何约束。

（这是与CAD不同之处）。

例如，两个圆的位置关系。

4在板上开栅格孔建议使用直槽口。

4有时约束会影响对实体（圆、直线等）编辑。

Solidworks包裹面提取介绍Solidworks是一款广泛应用于机械设计和工程领域的三维建模软件。

在Solidworks中，包裹面提取是一项重要的功能，它可以帮助用户快速、准确地提取三维模型中的包裹面。

本文将详细介绍Solidworks包裹面提取的原理、操作步骤以及注意事项。

原理包裹面提取是指从一个或多个实体模型中提取出封闭的表面。

在Solidworks中，包裹面提取的原理基于数学计算和几何算法。

软件会根据实体模型的边界和形状，计算出相应的包裹面，并以虚拟的形式呈现出来。

用户可以根据需要选择提取整个模型的包裹面，或者只提取部分区域的包裹面。

操作步骤在Solidworks中，进行包裹面提取的操作步骤如下：步骤一：打开Solidworks软件首先，打开Solidworks软件，并新建一个零件文件。

如果已经有一个需要提取包裹面的模型，可以直接打开该模型。

步骤二：选择包裹面提取工具在Solidworks界面的工具栏中，找到“包裹面”工具。

该工具通常位于“曲面”或“填充”工具的下方。

步骤三：选择提取的实体在包裹面工具被激活后，需要选择需要提取包裹面的实体。

可以通过鼠标单击实体来选择，也可以通过框选的方式选择多个实体。

步骤四：设置包裹面参数在选择实体后，可以进一步设置包裹面的参数。

这些参数包括包裹面的厚度、平滑度、边界条件等。

根据实际需求进行设置。

步骤五：生成包裹面完成参数设置后，点击“生成”按钮即可生成包裹面。

生成的包裹面将以虚拟的形式呈现在实体模型的外部。

步骤六：编辑和调整包裹面生成包裹面后，可以对其进行编辑和调整。

可以通过拖动控制点、调整参数等方式，改变包裹面的形状和位置。

步骤七：确认并保存包裹面编辑和调整完成后，确认包裹面的形状和位置是否符合要求。

如果满意，可以保存包裹面，并在需要的时候重新加载和使用。

注意事项在使用Solidworks包裹面提取功能时，需要注意以下几点：注意一：实体模型的质量包裹面提取功能对实体模型的质量要求较高。

在SolidWorks中，要创建封闭曲面，可以使用以下几种方法：
1.使用“填充”或“边界特征”来创建封闭曲面。

在特征菜单中选择“填充”或“边
界”，然后选择要填充或封闭的区域。

通过这种方式，可以创建封闭的曲面特征。

2.使用“填充曲面”命令。

在工具栏或菜单中选择“曲面工具栏”或“插入”菜单中的
“曲线”选项卡下的“闭合曲线”命令。

然后选择要封闭的曲面边界的所有边，这将自动创建一个闭合的边界曲线，从而生成封闭的曲面。

3.使用“平面区域”命令。

在SolidWorks中，可以选择曲面里的平面区域（需要
自己设置，在特征那边选择选项卡里的曲面，勾选就能显示），然后在左侧弹出的对话框中选择边线形成密封。

选择完成后就能看到一个密封面形成，点击确定完成密封曲面的设计。

这个和填充曲面一样都能实现封闭曲面的创建。

以上是SolidWorks中创建封闭曲面的几种方法，选择适合自己需求的方法进行操作即可。

solidworks外壳建模流程
Solidworks是一款广泛应用于机械设计领域的三维建模软件。

它提供了丰富的工具和功能，使得用户可以轻松地创建各种复杂的零件和装配体。

在使用Solidworks进行外壳建模时，通常需要按照以下步骤进行操作。

打开Solidworks软件并创建一个新的零件文件。

接下来，选择适当的外壳类型，如圆柱形、长方体或球形。

根据实际需求，选择合适的尺寸和形状。

然后，使用Solidworks提供的绘图工具绘制外壳的草图。

可以使用线、圆、矩形等基本几何元素来创建草图。

根据外壳的形状和结构，可以使用约束和尺寸工具来确保草图的准确性和合理性。

完成草图后，使用Solidworks的特征工具来创建外壳的实体。

可以使用拉伸、旋转、倒角等功能来实现外壳的各个特征。

在创建实体后，可以使用Solidworks的编辑工具进行进一步的修改和调整。

可以修改外壳的尺寸、形状和位置，以满足设计要求。

使用Solidworks的渲染工具对外壳进行渲染，使其呈现出真实的外观效果。

可以选择合适的材质和光照条件，以使外壳看起来更加逼真。

总结一下，使用Solidworks进行外壳建模的流程包括创建新的零件
文件、绘制草图、创建实体、修改和调整、渲染等步骤。

通过合理运用Solidworks提供的工具和功能，可以快速高效地完成外壳的建模工作。

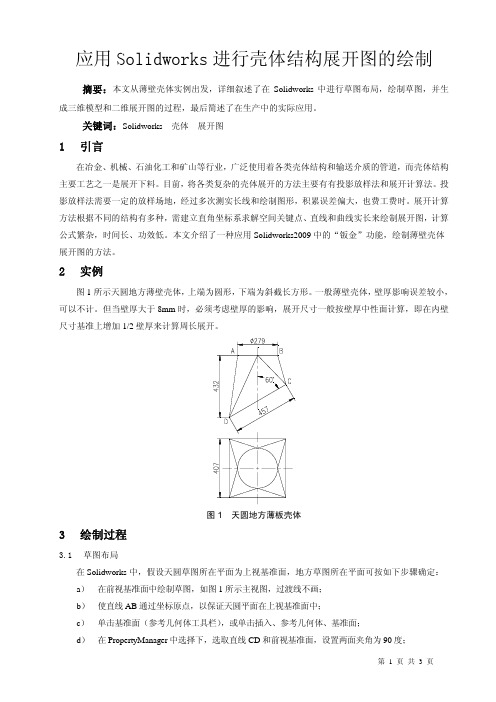

应用Solidworks进行壳体结构展开图的绘制 摘要：本文从薄壁壳体实例出发，详细叙述了在Solidworks中进行草图布局，绘制草图，并生成三维模型和二维展开图的过程，最后简述了在生产中的实际应用。

关键词：Solidworks 壳体展开图1 引言在冶金、机械、石油化工和矿山等行业，广泛使用着各类壳体结构和输送介质的管道，而壳体结构主要工艺之一是展开下料。

目前，将各类复杂的壳体展开的方法主要有有投影放样法和展开计算法。

投影放样法需要一定的放样场地，经过多次测实长线和绘制图形，积累误差偏大，也费工费时。

展开计算方法根据不同的结构有多种，需建立直角坐标系求解空间关键点、直线和曲线实长来绘制展开图，计算公式繁杂，时间长、功效低。

本文介绍了一种应用Solidworks2009中的“钣金”功能，绘制薄壁壳体展开图的方法。

2 实例图1所示天圆地方薄壁壳体，上端为圆形，下端为斜截长方形。

一般薄壁壳体，壁厚影响误差较小，可以不计。

但当壁厚大于8mm时，必须考虑壁厚的影响，展开尺寸一般按壁厚中性面计算，即在内壁尺寸基准上增加1/2壁厚来计算周长展开。

图1 天圆地方薄板壳体3 绘制过程3.1 草图布局在Solidworks中，假设天圆草图所在平面为上视基准面，地方草图所在平面可按如下步骤确定：a）在前视基准面中绘制草图，如图1所示主视图，过渡线不画；b）使直线AB通过坐标原点，以保证天圆平面在上视基准面中；c）单击基准面（参考几何体工具栏），或单击插入、参考几何体、基准面；d）在PropertyManager中选择下，选取直线CD和前视基准面，设置两面夹角为90度；e）单击确定，生成基准面1，即地方草图平面。

3.2 绘制草图如图2所示，分别在上视基准面和基准面1中绘制天圆和地方。

两个草图必须符合下列准则：a）草图必须为开环轮廓；b）轮廓开口应同向对齐以使平板形式更准确；c）草图不能有尖锐边线。

图2 天圆地方草图3.3 三维模型单击“钣金”工具栏中的“放样折弯”按钮，会出现“放样折弯”PropertyManager。

本实例在SOLIDWORKS2012版本上操作，设计派克AF密封件库。

1、打开软件，点击“新建”，创建一个零件。

2、点击工具栏里的“草图”-- “草图绘制”创建一个草图。

3、创建如图所示的草图，并标注尺寸（因没有AF密封件的具体尺寸，关键
尺寸与样本一样，其余尺寸力求形状相似）
4、点击打开“查看尺寸名称”按钮。

5、双击尺寸D4，名称更改为“内圈直径”，其余想要修改的尺寸按
同样的方法修改(备注：主要是为查看方便，不修改也
可)
6、退出草图，点击“特征”—“旋转”
换实体引用”
8、选择需要的曲线，选择完成后，退出命令。

9、裁剪步骤8选择的线段，裁剪成下图所示。

10、退出裁剪，退出草图，退出旋转，生成如下图所示的实体。

11、压缩步骤10所生成的实体。

12、重复步骤7和步骤8
13、重复步骤9
15、解除步骤11
16、更改生成实体的颜色。

（可省略）
17、点击插入-表格-设计表
18、点击“确定”
19、选择需要的尺寸，然后点击确定
20、点击第三个按钮
21、点击“表格”-右键选择”在单独窗口中编辑表格”
22、生成如下图所示，点击取消。

24、生成电子表格
25、编写电子表格数值，添加相关尺寸
26、保存并关闭电子表格。

AF密封件库创建完成。

25、零件库的使用方法：创建装配体
选择自己需要的尺寸。

基于SolidWorks的密封件设计软件开发基于SolidWorks的密封件设计软件开发近年来，随着工业技术的不断发展，密封件在很多机械设备中扮演着重要的角色。

密封件的设计直接关系到设备的有效运行和性能表现。

为了提高密封件的设计效率和准确性，许多厂商采用了CAD（计算机辅助设计）软件来进行密封件的设计。

本文将介绍基于SolidWorks的密封件设计软件的开发。

SolidWorks是目前工程界广泛使用的三维CAD软件，具有强大的建模和分析功能。

结合密封件的特点和设计需求，开发基于SolidWorks的密封件设计软件有以下几个方面的考虑。

首先，密封件设计软件应该具有直观、易于操作的界面。

考虑到用户的使用习惯和易学性，软件的界面设计应简洁明了，功能布局合理。

用户可以通过界面快速找到所需功能，并进行操作。

其次，软件应该提供多种常见密封件的建模功能。

密封件种类繁多，如O型圈、螺纹密封、骨架油封等。

软件应该提供包含这些常见密封件的参数化建模工具，方便用户根据实际需求进行设计。

用户可以通过输入尺寸、材料等参数，快速生成符合需求的密封件模型。

软件开发还应考虑密封件的材料选择和性能分析。

密封件的材料选择直接影响着密封件的密封性能和使用寿命。

软件可以提供材料库，包含不同材料的物理性质和适用范围。

用户可以根据实际需求选择适合的材料，并进行性能分析。

软件可以通过模拟软件对密封件的受力情况进行分析，评估密封件的稳定性和密封性能。

在设计过程中，软件还可以提供尺寸校核功能。

用户可以输入工作条件和要求，软件可以根据密封件的结构和材料特性，对其进行力学、热学等方面的分析，来评估密封件的可靠性和适用性。

软件还可以对密封件进行气密性、密封性等性能检测，以验证设计的合理性。

此外，软件还可以提供自动化的文档生成功能。

设计过程中生成的图纸、报告等可以自动生成，提高设计效率并保证设计的准确性。

用户还可以对设计过程进行记录和回放，方便后续的查阅和修改。

SolidWorks 09汽车壳体建模在SolidWorks中利用三视图进行汽车建模的一般方法是：首先将汽车视图分别导入到相应基准面作为草绘的参考，然后找到各视图中对应的轮廓线，进行投影形成空间曲线，最后进行放样等操作。

限于篇幅，本文将以audi R8为例介绍汽车壳体建模的大致过程，细节部分省略，留给读者朋友自行完善。

一、建模前的图片准备为了使建模过程更加贴合实际，除需准备好audi R8的平面图纸外，建议详细收集该型汽车的实物图片及细节图片.首先利用图片处理软件(如PhotoShop）对图片进行必要的裁剪，将图片以主视图、左视图及俯视图的形式进行裁剪,并分别保存为单独的图片文件，以便后续的操作。

二、汽车壳体建模1、打开SolidWorks软件在操作系统的开始菜单当中依次单击【SolidWorks 2009】→【SolidWorks 2009 x64 Edition SP3。

0】→【SolidWorks 2009 x64 Edition SP3。

0】打开软件或双击桌面快捷图标打开软件，如图1所示。

1)单击【新建】按钮，如图1所示。

2)在弹出的【新建Solidworks文件】对话框中单击【零件】按钮,然后单击【确定】按钮，如图2所示。

图1 软件打开界面图2 新建文件对话框2、导入汽车图片1)在上视基准面新建草图，然后单击【工具】→【草图工具】→【草图图片】，在弹出的对话框中选中[俯视图］图片，单击【打开】按钮，如图3所示，图片将显示在上视基准面中.图3 打开草图图片2）拖动鼠标，将图片移动到中心位置，并调整合适的大小，单击【确定】按钮完成图片调整.为了定位准确，可以在上视基准面参考图片大小,绘制一矩形，标注合适的尺寸,完成汽车图片的导入。

可能需反复调整图片的大小及矩形的大小，最终达到类似于图4的效果,单击右方角的按钮退出草图。

（在调整过程中，可随时双击图片，激活它调整大小和位置）同理，分别在前视基准面和右视基准面插入主视图和左视图，调整到合适的大小及位置。

solidworks包覆方法SolidWorks是一款非常强大的三维CAD软件，它提供了许多方法来包覆实体。

在本文中，我们将介绍几种常用的SolidWorks包覆方法，以及它们的应用场景和使用技巧。

我们来介绍一种基本的包覆方法——实体包覆。

实体包覆是通过创建一个新的实体来覆盖已有的实体。

在SolidWorks中，可以使用实体包覆工具来完成这一操作。

具体操作步骤如下：1. 选择要包覆的实体。

2. 打开实体包覆工具，选择包覆的类型（例如：柱状、球形、圆锥形等）。

3. 根据需求调整包覆的参数，如高度、直径、角度等。

4. 确认参数设置后，点击确定按钮，即可完成实体包覆操作。

实体包覆方法适用于需要在现有实体上创建新的几何形状的场景。

例如，在设计产品外壳时，可以使用实体包覆方法来创建各种形状的外壳。

除了实体包覆，SolidWorks还提供了一种更灵活的包覆方法——表面包覆。

表面包覆是通过创建一个或多个表面来覆盖已有的实体。

使用表面包覆方法可以更加精确地控制包覆的形状和位置。

具体操作步骤如下：1. 选择要包覆的实体。

2. 打开表面包覆工具，选择包覆的类型（例如：曲面、平面、圆柱面等）。

3. 根据需求调整包覆的参数，如曲率、半径、角度等。

4. 确认参数设置后，点击确定按钮，即可完成表面包覆操作。

表面包覆方法适用于需要创建复杂的曲面形状的场景。

例如，在设计汽车车身时，可以使用表面包覆方法来创建流线型的车身曲面。

除了实体包覆和表面包覆，SolidWorks还提供了一种特殊的包覆方法——曲线包覆。

曲线包覆是通过创建一条或多条曲线来覆盖已有的实体。

使用曲线包覆方法可以在任意位置上创建包覆曲线，从而实现更高度的自定义。

具体操作步骤如下：1. 选择要包覆的实体。

2. 打开曲线包覆工具，选择包覆的类型（例如：圆弧、直线、样条曲线等）。

3. 根据需求绘制曲线，可以通过拖动控制点来调整曲线形状。

4. 确认曲线设置后，点击确定按钮，即可完成曲线包覆操作。
