供配电课程设计变电所一、教学目标本章节的的教学目标是让学生掌握变电所的基本概念、原理和运行方式，培养学生对供配电系统的认识，提高学生的实际操作能力。
知识目标：了解变电所的定义、功能和分类；掌握变电所的主要设备及其工作原理；熟悉变电所的运行管理和维护方法。
技能目标：能够分析变电所的结构和性能；具备绘制变电所一次接线图和运行参数表的能力；掌握变电所的调试和故障处理技巧。
情感态度价值观目标：培养学生对电力行业的兴趣和责任感，增强学生对安全生产的认识，提高学生的职业道德素养。
二、教学内容本章节的教学内容主要包括变电所的基本概念、设备及运行方式，供配电系统的组成和原理，以及变电所的运行管理和维护方法。
1.变电所的基本概念：介绍变电所的定义、功能和分类，使学生了解变电所在供配电系统中的重要地位。
2.变电所的主要设备：讲解变压器、断路器、隔离开关、互感器等主要设备的工作原理和结构特点。
3.供配电系统的原理：介绍供配电系统的基本原理，使学生掌握电力传输和分配的基本规律。
4.变电所的运行管理：讲解变电所的运行流程、操作方法和安全规程，培养学生具备较强的实际操作能力。
5.变电所的维护方法：介绍变电所的维护保养方法，使学生了解如何保证变电所的稳定运行。
三、教学方法为了提高教学效果，本章节将采用多种教学方法，如讲授法、案例分析法、实验法等。
1.讲授法：通过讲解变电所的基本概念、原理和运行方式，使学生掌握相关知识。
2.案例分析法：分析实际案例，使学生更好地理解变电所的运行管理和维护方法。
3.实验法：学生进行实地参观和操作，提高学生的实际操作能力，培养学生的实践技能。
四、教学资源为了支持教学内容的实施，我们将选择和准备以下教学资源：1.教材：《供配电系统及变电所设计》等教材，为学生提供理论知识的支撑。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，直观地展示变电所的设备和工作原理。

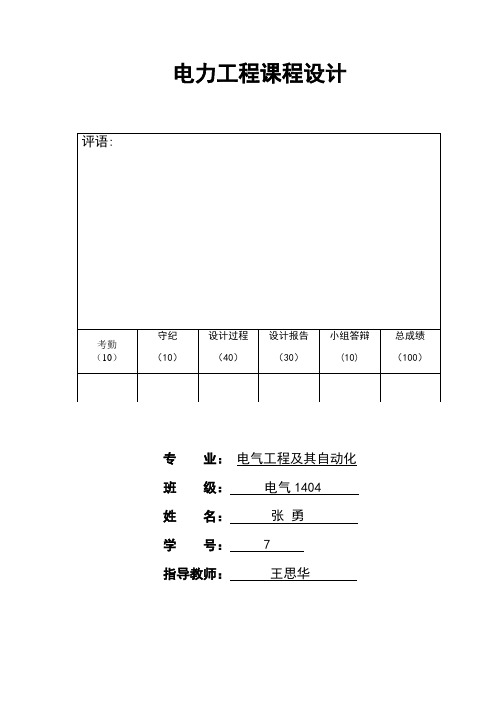

电力工程课程设计专业：电气工程及其自动化班级：电气1404姓名：张勇学号：7指导教师：王思华兰州交通大学自动化与电气工程学院2015年7月17日1.某轧钢厂降压变电所的电气设计设计依据1.工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为5200h，日最大负荷持续时间为。
该厂除冶炼车间、制坯车间和热轧车间属二级负荷外，其余均属三级负荷。
低压动力设备均为三相，额定电压为380V。
电气照明及家用电器均为单相，额定电压为220V。
本厂的负荷统计资料如表l所示。
2.供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条6kV的公用电源干线取得工作电源。
该电源干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-240，导线为等边三角形排列，线距为；干线首端(即电力系统的馈电变电站)距离本厂约5km。
干线首端所装设的高压断路器断流容量为600MVA。
此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为。
为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为40km，联络线电缆线路总长度为15km。
3.气象资料本厂所在地区的年最高气温为40℃，年平均气温为25℃，年最低气温为-3℃，年最热月平均最高气温为36℃，年最热月平均气温为29℃，年最热月地下处平均温度为25℃。
当地主导风向为东风，年雷暴日数为25。
4.地质水文资料本厂所在地区平均海拔300m，地层以砂粘土为主；地下水位为2m 。
5.电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费：每月基本电费按主变压器容量计为20元/kVA，动力电费为元/kW·h，照明(含家电)电费为元/kW·h。
工厂最大负荷时的功率因数不得低于。
表1 轧钢厂负荷统计资料要完成的内容根据以上所给条件完成该轧钢厂降压变电所的设计，要求完成各车间负荷计算以及全厂负荷计算和无功计算，完成无功补偿，然后针对计算结果完成主变压器容量选择并设计变电所主接线图。
工厂供配电系统课程设计一、课程目标知识目标：1. 让学生掌握工厂供配电系统的基本组成、工作原理及功能；2. 了解不同类型的供配电设备及其在工厂中的应用；3. 掌握电力线路的敷设方法、保护及维护措施；4. 理解电力系统中电压、电流、功率等参数的计算方法。
技能目标：1. 培养学生运用所学知识分析和解决工厂供配电系统实际问题的能力；2. 学会使用供配电设备，进行简单的设备操作和维护；3. 能够根据实际需求，设计并优化工厂供配电系统。
情感态度价值观目标：1. 培养学生关注能源利用、节能减排的意识，树立绿色环保的观念；2. 增强学生对我国电力工业发展的认识，激发他们的民族自豪感；3. 培养学生严谨、务实的科学态度，提高团队协作能力。
本课程针对高年级学生，结合工厂供配电系统的实际应用，旨在提高学生的专业知识水平和实践能力。
课程以实用性为导向，注重理论与实践相结合，培养学生的创新意识和动手能力。
通过本课程的学习，使学生能够在今后的工作中更好地服务于我国电力行业的发展。
二、教学内容1. 工厂供配电系统概述：包括供配电系统的基本组成、工作原理及功能，涉及教材第1章内容；2. 供配电设备：学习高低压开关设备、变压器、保护装置等设备的工作原理及应用，结合教材第2章；3. 电力线路：介绍电力线路的敷设方法、保护措施及维护保养，参考教材第3章；4. 电力系统参数计算：讲解电压、电流、功率等参数的计算方法，运用教材第4章相关知识；5. 供配电系统设计：学习设计原则、步骤及优化方法，结合教材第5章内容；6. 供配电系统案例分析：分析典型工厂供配电系统案例，提高学生实际操作能力，参考教材第6章；7. 实践教学：组织学生进行供配电设备操作、维护及故障排查等实践活动，巩固所学知识。
教学内容安排和进度：本课程共计16课时，分配如下：1. 工厂供配电系统概述（2课时）2. 供配电设备（4课时）3. 电力线路（3课时）4. 电力系统参数计算（2课时）5. 供配电系统设计（3课时）6. 供配电系统案例分析（2课时）7. 实践教学（3课时）三、教学方法本课程采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：通过系统讲解工厂供配电系统的基本理论、工作原理及参数计算方法，使学生掌握课程核心知识。
电力工程供配电课程设计一、教学目标本节课的教学目标是让学生掌握电力工程供配电的基本原理和主要设备，了解供配电系统的组成和运行方式，培养学生分析和解决电力工程供配电问题的能力。
具体来说，知识目标包括：掌握电力系统的基本概念、供配电系统的组成和运行原理；了解电力工程的主要设备及其功能；熟悉电力系统的保护和控制。
技能目标包括：能够分析电力系统的运行状态，判断供配电系统的问题；能够设计简单的供配电系统，并进行调试和维护。
情感态度价值观目标包括：培养学生对电力工程的兴趣和热情，提高学生对电力工程的社会责任感和职业道德。
二、教学内容本节课的教学内容主要包括电力系统的基本概念、供配电系统的组成和运行原理、电力工程的主要设备及其功能、电力系统的保护和控制。
具体来说，教学大纲如下：1.电力系统的基本概念：电力系统的定义、电力系统的等级和分类、电力系统的运行方式。
2.供配电系统的组成和运行原理：供配电系统的定义、供配电系统的组成、供配电系统的运行原理。
3.电力工程的主要设备及其功能：发电机、变压器、开关设备、电缆、电线、保护设备等的主要功能和应用。
4.电力系统的保护和控制：电力系统的保护原理、保护设备、保护装置的工作原理和应用。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
通过这些教学方法，帮助学生更好地理解和掌握电力工程供配电的知识和技能。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：教材、参考书、多媒体资料、实验设备等。
这些教学资源将帮助学生更好地理解和掌握电力工程供配电的知识和技能。
五、教学评估本节课的教学评估将采用多元化的评估方式，以全面客观地评价学生的学习成果。
评估方式包括平时表现、作业、考试等。
平时表现将根据学生在课堂上的参与度、提问回答、小组讨论等进行评估；作业将根据学生的完成质量、理解程度和创造性进行评估；考试将采用闭卷考试的形式，考察学生对电力工程供配电知识的掌握和应用能力。
1 设计原始题目1.1具体题目1.1.1 工厂生产任务、规模及产品规格本厂承担某大型钢铁联合企业各附属厂的大型电机、变压器、锅炉配件制造任务。
年生产规模为制造大型电机配件7500台，总容量为45万kW，制造电机总容量6万kW，制造电机最大容量为5520kVA；生产电气配件60万件。
本厂为某大型钢铁联合企业重要组成部分。
1.1.2 工厂各车间负荷情况及转供负荷情况工厂各车间负荷情况及转供负荷情况表2所示。
1.1.3 供电协议当地供电部门提供两个电源，供设计者选用。
从某220/35kV区域变电所提供电源，该变的所距厂南10km。
从某220/35kV区域变电所提供电源，该变电所距厂南5km。
电力系统短路数据如表1所示。
表1 电力系统短路数据电源编码 电源来源母线电压U(kV)短路容量距离(km)继电保护整定时间pt(s)m axdSmindSA 区域变电所 35 600 280 10 1.8B 某变电所 35 250 150 5 1.11.1.4 供电部门提出的技术要求(1) 区域变电所35kV馈出线定时限过电流保护整定时间为1.8s，某变电所35kV馈出线过电流保护整定时间为1.1s。
(2) 工厂最大负荷时功率因数不得低于0.9。
(3) 在总降压变电所35kV侧进行计量。
(4) 供电贴费为700元/(kVA)，每月电费按两部分电价制：基本电费为18元/(kVA)，动力电费为0.4元/(kVA)，照明电费为0.5元/(kVA)。
(5) 工厂负荷性质。
本厂大部分车间为一班制，少数车间为两班制或三班制，年最大有功负荷利用小时数为2300h。
锅炉房供生产用高压蒸汽，停电会使锅炉发生危险，又由于该厂距离市区较远，消防用水需要厂方自备。
锅炉房供电要求有较高的可靠性，其中60%为一、二级负荷。
(6) 工厂自然条件。
① 气象资料。
年最高气温31℃，年平均气温20℃，年最低气温-27℃年最热月平均最高气温31℃，年最热月地下0.7~1m 处平均温度20℃，常年主导风向为南风。
供配电工程课程设计报告本文所述为关于“供配电工程课程设计报告”的文档。
供配电工程课程是电力工程专业中非常重要的一门课程，作为电力工程师必须掌握的基础知识之一。
因此，课程设计报告是必不可少的教学工作之一。
一、课程设计的背景供配电工程是电力系统中非常核心和重要的部分，是实现电能输送和分配的关键环节。
随着电力系统的不断发展和完善，供配电工程的知识和技术也不断更新和提升。
因此，为了更好地满足现代电力系统对人才的需求，课程设计的开展和更新也变得非常重要。
二、课程目标供配电工程课程设计的主要目标是促进学生对供配电工程的深入了解，熟悉电力系统中的配电线路、设备、保护、自动化控制等方面的知识，培养学生解决电网难题的初步能力。
同时，还能让学生在实践中体验电力工程的实际运作，并且掌握基本的电气计算方法和电路设计技能。
三、课程内容1. 供配电工程的基础知识：电力系统的概念、供配电系统的组成和结构、电力系统中的电网设备、电网保护。
2. 供配电线路设计：配电线路设计的原则、计算方法和实际应用。
3. 配电设备的选型：如开关设备、变压器、电缆等常用配电设备的选用、设计、维护方法及其安全措施。
4. 配电自动化控制系统：配电自动化控制系统的基本概念、组成和原理、常用的自动化方案及其实现方法。
四、教学资源为提高课程教学的效果，本课程将利用多种教学资源，包括：1. 专业电气仿真软件：例如PLC仿真软件和电气绘图软件。
通过仿真软件，可以完成电路设计和仿真，实现对课程内容的实际操作和应用。
2. 实验室和实验设备：建设一个具有较好的实验室环境和丰富的实验设备，能够更好地开展教学。
3. 电力系统实践：实践是学习供配电工程的重要手段之一。
学生将会深入实践中，了解电力工程的实际运行情况，通过参与电力工程实践项目，熟悉不同类型的电力设备和电路。
五、课程评估课程设计评估包括课程实施效果的评估和学生的评估两部分。
课程实施效果的评估：通过观察和评估学生对课程内容的掌握情况，了解课程在教学过程中的问题及授课老师的教学水平。
课程设计某冶金机械修造厂全厂总压降变电所及配电系统设计学院（部）：电气与信息工程学院专业班级：学生姓名：指导教师：2010年7 月7 日摘要现代化工厂的设计是一门综合性技术，而工厂供电系统是其中重要设计内容之一，本文所探讨的就是某冶金机械修造厂全厂总压降变电所及配电系统设计问题。
在文章里，我们认真对工厂所提供的原始资料进行了分析。
首先进行电力负荷的运算，根据功率因数的要求在低压母线侧进行无功补偿，进而对主变和各车间变压器进行选择。
同时对架空线进行了选择和校验。
在文章里，我们对35KV 和6KV母线处发生短路时的短路电流进行了计算，得到了最大运行方式和最小运行方式下的短路电流。
根据本厂对继电保护的要求，进行了继电保护装置的整定计算。
关键词：电力负荷，变压器，短路电流，继电保护目录1.设计任务及原始资料1.1设计任务1.2原始资料1.3电力负荷计算2.变电所高压电气设备选型2.1主变压器的选择2.2架空线路的选择2.3补偿电容器的选择2.4各车间变电所的选择3.短路电流的计算.3.1三相短路电流的计算目的3.2短路电流的计算公式3.3各母线短路电流的计算4.主变压器继电保护4.1保护要求4.2整定计算5.变电所设计说明设计体会及以后的改进意见参考文献1．设计任务及原始资料1.1 设计任务完成某冶金机械修造厂全厂总降压变电所及配电系统设计1.2 原始资料1. 生产任务及车间组成本厂主要承担全国冶金工业系统矿山、冶炼和轧钢设备的配件生产，即以生产铸造、锻造、铆焊、毛坯件为主体，生产规模为：铸钢件1万吨、铸铁件3千吨、锻件1千吨、铆焊件2千5百吨。
本厂车间组成：(1) 铸钢车间；（2）铸铁车间；（3）锻造车间；（4）铆焊车间；（5）木型间 木型库；（6）机修车间；（7）砂库；（8）制材场；（9）空压站；（10）锅炉房；（11）综合楼；（12）水塔；（13）水泵房；（14）污水提升站等2. 供用电协议（1）工厂电源从电业部门某220/35千伏变压所，用35千伏双回架空线引入本厂，其中一个做为工作电源，一个做为备用电源，两个电源不并列运行，该变电所距厂东侧8公里。
变电所的课程设计一、课程目标知识目标：1. 学生能理解变电所的基本概念、组成和作用；2. 学生掌握变电所主要设备的结构、原理和功能；3. 学生了解变电所的安全运行措施及其重要性。
技能目标：1. 学生能够分析变电所的电气接线图，识别各设备及其连接关系；2. 学生通过实际操作，掌握变电所设备的简单维护与检修方法；3. 学生能够运用所学知识，对变电所的运行状况进行初步判断。
情感态度价值观目标：1. 学生培养对电力工程事业的热爱和责任感，增强安全意识；2. 学生通过学习变电所知识，增强对我国电力工业发展的认识，培养民族自豪感；3. 学生在小组合作中，学会沟通、协作，培养团队精神。
分析课程性质、学生特点和教学要求：本课程为电力工程基础课程，针对八年级学生设计。
学生在本阶段已具备一定的物理知识和动手能力，对电力设备有一定了解。
教学要求注重理论与实践相结合，通过实际操作，提高学生的动手能力和解决问题的能力。
课程目标分解：1. 知识目标：通过讲解、演示和参观，使学生掌握变电所的基本知识；2. 技能目标：通过实际操作和练习，提高学生的实际操作能力；3. 情感态度价值观目标：通过小组讨论、实践活动，培养学生对电力工程的兴趣和责任感。
二、教学内容本章节教学内容依据课程目标，紧密结合教材，确保科学性和系统性。
主要包括以下几部分：1. 变电所概述- 变电所的定义、作用及分类；- 变电所的组成及其在电力系统中的地位。
2. 变电所主要设备- 变压器：结构、原理、功能及分类；- 断路器：结构、原理、功能及分类；- 隔离开关、负荷开关、熔断器等设备的基本原理和功能。
3. 变电所电气接线图- 电气接线图的基本符号和表示方法；- 识别变电所电气接线图，分析各设备连接关系。
4. 变电所的运行与管理- 变电所运行的基本要求和安全措施；- 变电所设备的维护与检修方法；- 变电所运行状况的监测与判断。
5. 变电所实践操作- 变电所设备认识与操作练习；- 变电所设备简单维护与检修实践；- 小组合作，分析实际案例，提出解决方案。
题目XXX冶金配件生产厂变电所供配电设计摘要工业企业供电，就是指工厂所需电能的供应和分配问题。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量，它的输送和分配既简单经济，又便于控制、调节和测量，又利于实现生产过程自动化，因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
从而搞好工业企业供电工作对于整个工业生产发展，实现工业现代化具有十分重要的意义。
工厂供电设计是整个工厂设计的重要组成部分，工厂供电设计的质量影响到工厂的和生产及其发展，作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全: 在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠: 应满足电能用户对供电可靠性的要求。
（3）优质: 应满足电能用户对电压和频率等质量的要求（4）经济: 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
我们这次的课程设计的题目是：某冶金机械修造厂变电所及配电系统设计；作为工厂随着时代的进步和推进和未来今年的发展，工厂的设施建设，特别是电力设施将提出相当大的挑战。
因此，我们做供配电设计的工作，要做到未雨绸缪。
为未来发展提供足够的空间。
这主要变现在电力电压器及一些相当重要的配电线路上，应力求在满足现在需求的基础上从大选择，以避免一台变压器或一组变压器刚服役不到几年就因为容量问题而出现“光荣下岗”的情况发生。
关键字：变电所供配电负荷计算无功补偿目录第一章绪论 (4)第二章总体设计 (5)2.1工厂的负荷计算和无功功率补偿 (5)2.1.1 全厂用电设备情况 (5)2.1.2电源情况 (7)2.2工厂总降压变电所的所址和型式的选择 (7)2.2.1 车间变电所所址的选择 (7)2 车间变电所的总体布置及要求 (7)(1)车间变电所的总体布置及要求 (7)2.3工厂总降压变电所主变压器的型式、容量和数量的选择 (8)2.3.1 供电变压器的选择 (8)故选用35KV级SZ9型有载调压电力变压器, SZ9-5000/35。
其技术参数如下： (9)2.3.2 车间变电器的选择 (9)2.4工厂总降压变电所主接线方案的设计 (10)2.5短路电流的计算 (12)2.5.1 计算方法 (12)2.5.2 计算过程 (12)2.6总降压变电所一次设备的选择与校验 (14)2.6.1 高压电气设备的选择 (14)2.6.2 高压电气设备校验 (15)1按工作电压选择 (15)2 按工作电流来选择熔断器熔体的额定电流 (15)3 短路动稳定度的校验条件 (15)4 短路热稳定度的校验条件 (15)2.7变电所进线的选择与校验 (16)2.7.1 高压进线引入线的选择 (16)2.8工厂高压配电线路的确定 (17)2.8.1 车间变电所的接线 (17)2.8.2 导线及其截面的选择 (19)2.9变电所二次回路方案的选择及继电保护的整定 (21)2.9.1 二次回路方案选择 (21)2.9.2 继电器保护的整定 (21)2.10总降压变电所防雷保护和接地装置的设计 (22)2.10.1 变电所的防雷保护 (22)2.10.2 变电所采用单支避雷针保护 (22)2.10.3 雷电侵入波的防护 (23)2.10.4 配电变压器和电容器的保护 (23)配电变压器的保护一般3～10KV变压器应装设阀型避雷器。
6KV Y，YN0接线变压器防雷保护接线图。
如图11-1所示。
(23)电力电容器的保护：装在配电线路上的电容器，既是较贵重的电气设备，也是线路的绝缘弱点，宜装设阀型避雷器或间隙保护。
电容器的保护接线图11-2所示。
(23)2.10.5 接地装置的设计 (24)第三章结论 (25)参考文献 (26)后记 (29)第一章绪论配电网络与输电系统相比有几个明显的特点：配电馈线中的断路器沿线链状布置，线路中没有母线；线路中有任意数量的断开点，断开点随运行方式变化，电流方向不确定，因此保护必须是双向的；配电网络是有分支的网络，配电线路中节点的分支具有任意性，使保护配合关系复杂化；配电网络中有分布负荷，线路两端负荷不平衡；在双端供电的配电系统中电源可能有不相等的相角。
根据配电网的特点，以常开型联络开关为界可以将配电网划分成两种基本类型的网络：一种是单侧电源供电网络，例如辐射状、树状网和处于开环运行的环状网络；另一种是双侧电源供电网络或处于闭环运行的配电网络环状网络。
我国配电网自动化的发展是电力市场和经济建设的必然结果,长期以来配电网的建设未得到应有的重视, 建设资金短缺, 设备技术性能落后, 事故频繁发生, 严重影响了人民生活和经济建设的发展, 随着电力的发展和电力市场的建立, 配电网的薄弱环节显得越来越突出, 形成电力需求与电网设施不协调的局面。
国家颁布设施的电力法的贯彻后, 电力作为一种商品进入市场, 接受用户的监督和选择, 甚至于对电力供应中的停电影响追究电力经营者的责任。
另一方面, 高精密的技术和装备对电能质量要求, 配电网供电可靠性已是电力经营者必须考虑的主要问题。
随着市场观念的转变和电力发展的需求, 配电网的自动化已经作为供电企业十分紧迫的任务。
城市电网, 从八十年代就意识到配电网的潜在危险, 并竭力呼吁致力于城市电网的改造工程,并组织全国性的大型会议对配电网改造提出了具体实施计划, 各种渠道凑集资金, 提出更改计划，利用高技术、好性能的设备从事电网的改造。
当前我国配电网处于高速发展的时期, 国家从政策上给予很大支持, 具有相应的资金条件, 但我国配电网仍处于方案的探索时期, 特别是我国配电网的规模及覆盖面, 市场之大是任何一个经济发达或发展中国家无法比拟的, 而我国配电网的发展也是随经济发展同步进行, 为了探索我国配电网自动化方案, 先后对国外配电网的模式进行考察并在国内进行实验试点。
第二章总体设计2.1 工厂的负荷计算和无功功率补偿2.1.1 全厂用电设备情况1 生产任务及车间组成工厂的生产任务、规模及产品规格：本厂主要承担全国冶金工业系统矿山、冶炼和轧钢设备的配件生产，即以生产铸造、锻压、铆焊、毛坯件为主体。
年生产规模为铸钢件10000t，铸铁件3000t，锻件1000t，铆焊件2500t。
(2) 本厂车间组成铸钢车间；铸铁车间；锻造车间；柳焊车间；木型车间及木型库；机修车间；砂库；制材场；空压站；锅炉房；综合楼；水塔；水泵房；污水提升站等。
2 全厂用电设备情况（1）负载大小用电设备总安装容量：7469.9KW计算负荷有功：4912.3KW无功：4180.2KVar计算视在功率：6450.2KVA（2）负荷类型本厂为三班工作制，最大有功负荷年利用小时数为6000小时，属于二级负荷。
（3）全厂各车间负荷计算见表2-1。
表2-1各车间380V负荷序号车间或用电单位名称设备容量(KW)KdCosφTga计算负荷变压器台数及容量P30Q30S30I30(1)No1变电所1 铸钢车间2000 0.4 0.65 1.17 800 936 1230.8 1870 2*630(2)No2变电所1 铸铁车间1000 0.4 0.7 1.02 400 408 517.42 786.12 砂库110 0.7 0.6 1.23 77 102.41 128.33 1953 小计1110 477 510.41 698.6 2*400 (3)No3变电所1 柳焊车间1200 0.3 0.45 1.98 360 712.8 800 1215.52 1水泵房28 0.75 0.8 0.75 21 15.75 26.25 39.9(4) No4变电所1 高压站390 0.85 0.75 0.88 331.5291.72 442 671.52 机修车间150 0.25 0.65 1.17 37.5 43.875 57.69 87.73 锻造车间220 0.3 0.55 1.52 66 100.32 120 182.34 木型车间186 0.35 0.6 1.33 65.1 86.514 108.41 164.75 制材场20 0.28 0.6 1.33 5.6 7.448 9.33 14.26 综合楼20 0.9 1 1 18 18 18 27.37 小计523.6 547.877757.8 1*800(5)No5变电所1 锅炉房300 0.75 0.8 0.75 225 168.75 281.25 427.32 2水泵房28 0.75 0.8 0.75 21 15.75 26.25 39.93 仓库88 0.3 0.65 1.17 26.4 30.93 40.67 61.84 污水提升站14 0.65 0.8 0.75 9.1 6.825 11.375 17.35 小计281.5 222.255358.7 1*400各车间6千伏高压负荷1 电弧炉2*1250 0.9 0.87 0.57 2250 1282.5 2586.2 248.92 工频炉2*200 0.8 0.9 0.48 320 153.6 355.6 34.23 空压机2*250 0.85 0.85 0.62 425 263.5 500 48.14 小计2995 1699.6 3443.6 1*4000说明：NO1，NO2车间变电所设置两台变压器外，其余设置一台变压器根据本厂实际情况，采用并联电容器在总压降变电所的低压(10KV)侧进行无功补偿，将功率因数提高到0.9。
补偿前的功率因数：COSφ=P30/S30=4912.3÷6450.2=0.76。
