proe扭转弹簧画法

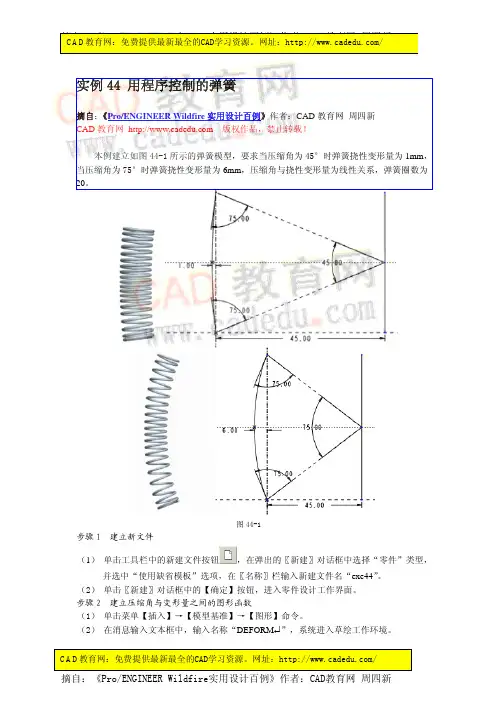

实例44 用程序控制的弹簧摘自：《Pro/ENGINEER Wildfire 实用设计百例》作者：CAD 教育网周四新CAD 教育网 版权作品，禁止转载！本例建立如图44-1 所示的弹簧模型，要求当压缩角为45° 时弹簧挠性变形量为1mm ， 当压缩角为75°时弹簧挠性变形量为6mm ，压缩角与挠性变形量为线性关系，弹簧圈数为20。

图44-1步骤1 建立新文件（1） 单击工具栏中的新建文件按钮， 在弹出的〖新建〗对话框中选择“零件”类型，并选中“使用缺省模板”选项，在〖名称〗栏输入新建文件名“exe44”。

（2） 单击〖新建〗对话框中的【确定】按钮，进入零件设计工作界面。

步骤2 建立压缩角与变形量之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。

（2） 在消息输入文本框中，输入名称“DEFORM ↵”，系统进入草绘工作环境。

摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新CAD 教育网：免费提供最新最全的CAD学习资源。

网址：/ CAD 教育网：免费提供最新最全的CAD学习资源。

网址：/（3） 使用创建一参照坐标系， 然后绘制两条相互垂直的中心线和一条线段，并标注所示。

尺寸，如图44-2（4） 单击草绘工具栏中的，完成图形函数的建立。

步骤3 建立弹簧外形线与螺旋旋转角之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。

（2） 在消息输入文本框中，输入名称“SPRING↵”， 系统进入草绘工作环境。

（3） 使用创建一参照坐标系， 绘制两条相互垂直的中心线， 使用样条线工具绘制图形曲线（注：x轴方向相当于把弹簧外形线分为2500 个单位，y 轴方向相当于弹簧的总旋转角度360°×20=7200 °），如图44-3所示。

（4） 单击草绘工具栏中的，完成图形函数的建立。

步骤4 绘制弹簧的轮廓曲线（1） 单击特征工具栏中的，打开〖草绘的基准曲线〗对话框。

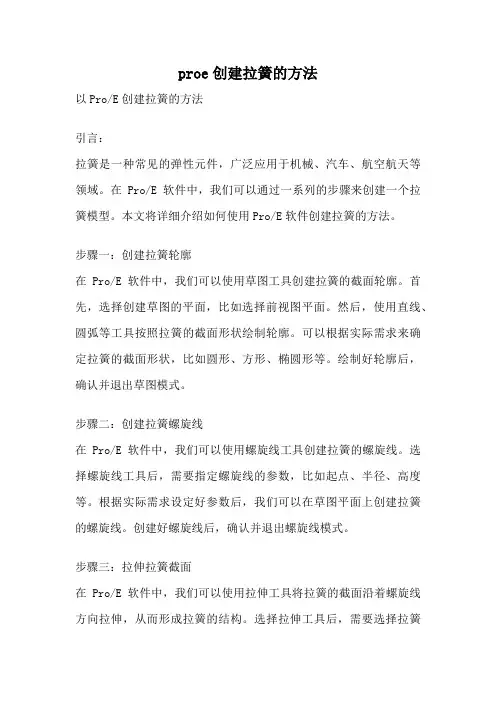

proe创建拉簧的方法以Pro/E创建拉簧的方法引言：拉簧是一种常见的弹性元件，广泛应用于机械、汽车、航空航天等领域。

在Pro/E软件中，我们可以通过一系列的步骤来创建一个拉簧模型。

本文将详细介绍如何使用Pro/E软件创建拉簧的方法。

步骤一：创建拉簧轮廓在Pro/E软件中，我们可以使用草图工具创建拉簧的截面轮廓。

首先，选择创建草图的平面，比如选择前视图平面。

然后，使用直线、圆弧等工具按照拉簧的截面形状绘制轮廓。

可以根据实际需求来确定拉簧的截面形状，比如圆形、方形、椭圆形等。

绘制好轮廓后，确认并退出草图模式。

步骤二：创建拉簧螺旋线在Pro/E软件中，我们可以使用螺旋线工具创建拉簧的螺旋线。

选择螺旋线工具后，需要指定螺旋线的参数，比如起点、半径、高度等。

根据实际需求设定好参数后，我们可以在草图平面上创建拉簧的螺旋线。

创建好螺旋线后，确认并退出螺旋线模式。

步骤三：拉伸拉簧截面在Pro/E软件中，我们可以使用拉伸工具将拉簧的截面沿着螺旋线方向拉伸，从而形成拉簧的结构。

选择拉伸工具后，需要选择拉簧截面和螺旋线作为拉伸的路径。

在拉伸过程中，可以设定拉伸的距离或者拉伸到指定的位置。

拉伸完成后，确认并退出拉伸模式。

步骤四：修剪拉簧两端在Pro/E软件中，我们可以使用修剪工具将拉簧两端修剪成所需的形状。

选择修剪工具后，需要选择拉簧的两端，并设定修剪的方式。

可以根据实际需求修剪拉簧的两端，比如圆形、方形等。

修剪完成后，确认并退出修剪模式。

步骤五：创建拉簧的辅助几何在Pro/E软件中，我们可以使用辅助几何工具来创建拉簧的辅助几何。

辅助几何可以帮助我们更好地控制拉簧模型的形状和尺寸。

比如，我们可以创建一个辅助平面，并在该平面上创建辅助几何来控制拉簧的直径、螺距等参数。

创建好辅助几何后，确认并退出辅助几何模式。

步骤六：创建拉簧的材料属性在Pro/E软件中，我们可以为拉簧模型定义材料属性。

选择材料属性工具后，需要选择拉簧模型，并设定拉簧的材料属性，比如弹性模量、泊松比等。

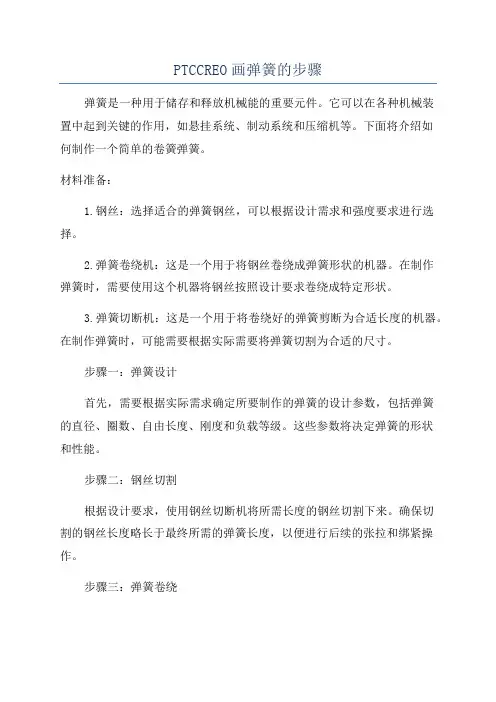

PTCCREO画弹簧的步骤弹簧是一种用于储存和释放机械能的重要元件。

它可以在各种机械装置中起到关键的作用，如悬挂系统、制动系统和压缩机等。

下面将介绍如何制作一个简单的卷簧弹簧。

材料准备：1.钢丝：选择适合的弹簧钢丝，可以根据设计需求和强度要求进行选择。

2.弹簧卷绕机：这是一个用于将钢丝卷绕成弹簧形状的机器。

在制作弹簧时，需要使用这个机器将钢丝按照设计要求卷绕成特定形状。

3.弹簧切断机：这是一个用于将卷绕好的弹簧剪断为合适长度的机器。

在制作弹簧时，可能需要根据实际需要将弹簧切割为合适的尺寸。

步骤一：弹簧设计首先，需要根据实际需求确定所要制作的弹簧的设计参数，包括弹簧的直径、圈数、自由长度、刚度和负载等级。

这些参数将决定弹簧的形状和性能。

步骤二：钢丝切割根据设计要求，使用钢丝切断机将所需长度的钢丝切割下来。

确保切割的钢丝长度略长于最终所需的弹簧长度，以便进行后续的张拉和绑紧操作。

步骤三：弹簧卷绕将切割好的钢丝放入弹簧卷绕机中，根据设计要求进行卷绕。

确保钢丝在卷绕过程中均匀分布，不出现扭曲或错位。

步骤四：张拉和绑紧卷绕完毕后，需要进行张拉和绑紧操作。

使用张紧装置或手动拉伸钢丝，使其达到制定的设计参数，以提高弹簧的强度和刚性。

步骤五：弹簧修整将张紧好的弹簧放在修整机上，根据需要进行修整。

修整是将弹簧两端的圈数和直径调整到一致，确保弹簧形状的稳定性和均匀度。

步骤六：热处理对于特殊要求的弹簧，可以进行热处理以增强其强度和韧性。

热处理过程中，需要根据材料类型和弹簧设计要求进行加热和冷却处理。

步骤七：表面处理根据需求，可以对弹簧进行表面处理。

例如，可以进行喷涂、镀锌或镀铬等操作，以增强弹簧的耐腐蚀性和美观度。

步骤八：弹簧检验完成制作后，需要对弹簧进行检验。

可以使用弹簧负载测试器对弹簧进行负载测试，以验证其性能是否符合设计要求。

步骤九：弹簧储存最后，将制作好的弹簧储存起来，确保其质量和性能不会受到损害。

可以使用适当的包装材料进行包装，以防止表面受损或弹簧受到弯曲。

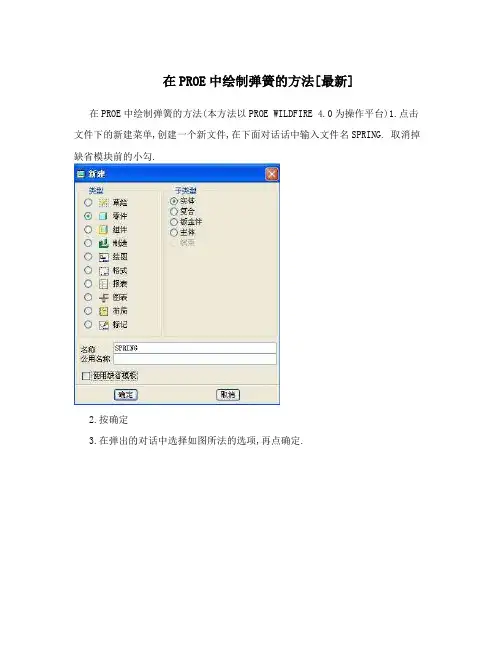

在PROE中绘制弹簧的方法[最新] 在PROE中绘制弹簧的方法(本方法以PROE WILDFIRE 4.0为操作平台)1.点击文件下的新建菜单,创建一个新文件,在下面对话话中输入文件名SPRING. 取消掉缺省模块前的小勾.
2.按确定
3.在弹出的对话中选择如图所法的选项,再点确定.
4.点选插入菜单下的螺旋扫描下的伸出项(如下图所示)
5.在弹出的菜单中根据需要选择相的选项(默认的为常用的,如下图所示) 点完成可
6. 在弹出的菜单后,点选零件要放置的平面,再下图所示选取相应的选项
7.进入草绘窗口
8.先绘制旋转中心线,再绘制一条螺旋轨迹线(如下图所示)
9.点选下面的那个勾完成螺旋轨迹的绘制
10 在弹出的对话框中输入螺距的数值,后点勾,进入草绘窗口
11.绘制,弹簧的截面,后点侧面的勾.完成草绘.
12.点预览,得如下图所示所绘制的弹簧
此资料为本人画展图时的记录,供新学的同行时行参照, 多一份交流,多一份收获!。

Creo怎么画弹簧模型？creo弹簧的画法Creo的⼊门阶段中，很多初学者都觉得弹簧⽐较难画，甚⾄有些已经⽤了不少时间的，⼏乎还没⽤过这个功能，下⾯⼩编以Creo2.0软件为例，把⾃⼰的经验来分享⼀下。

PTC Creo Elements v5.0 32位官⽅中⽂特别版(附破解⽂件)类型：3D制作类⼤⼩：3.23GB语⾔：简体中⽂时间：2016-12-13查看详情1、⾸先新建⼀个part图档2、菜单进⼊扫描-->螺旋扫描3、进⼊到螺旋扫描的操作界⾯，点开参考菜单，按下图指⽰点击定义，选择⼀个基准⾯作为绘图平⾯，其它默认设置。

4、画⼀条旋转中⼼线，这是螺旋扫描，还有旋转命令必须要画的，它是旋转体旋转的中⼼，很多初学者画好了截⾯，点ok后发现⽆法⽣成弹簧，经检测，原来是最基本的旋转中⼼线忘记画了，它跟⼏何辅助中⼼线是不⼀样的，那个是对称中⼼，只起到辅助作⽤，需要的时候才⽤到，不是必须的。

5、然后画弹簧的外形线，也就是螺旋的轨迹线，轨迹线必须是开⼝的，⽽且只能在螺旋中⼼线的⼀侧，不能相交。

6、画好外形线后按确定退出绘图界⾯，按下图进⼊弹簧截⾯图绘制7、画个封闭的矩形，其它圆形，⽅形，异形的截⾯都可以，只要是封闭的就⾏。

当然也是在螺旋中⼼线的⼀侧，不能相交，可以不在参考线上约束。

8、点确定后，如果你画的截⾯⾼度⽐螺距⼩，将会出现弹簧的预览图。

可以设置弹簧的间距参数，间距⼀定要⼤于截⾯⾼度才能⽣成弹簧。

可以设置左右旋弹簧，默认是右旋弹簧。

9、点确定后就⽣成弹簧了。

10、根据特殊的需要，可以设置变化式的螺距，这种操作⽅式⽐proe⽅便易⽤了很多。

11、最后画的弹簧效果如下图。

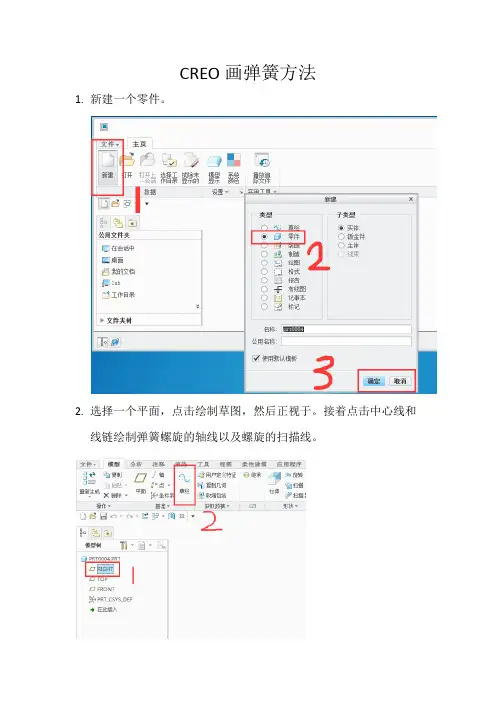

CREO画弹簧方法
1.新建一个零件。

2.选择一个平面，点击绘制草图，然后正视于。

接着点击中心线和
线链绘制弹簧螺旋的轴线以及螺旋的扫描线。

3.选中草绘，然后点击螺旋扫描。

4.接着可以在图2框内输入想要的弹簧节距，图3位置选择左右旋
向，最后点击图1进入弹簧截面直径绘制。

5.绘制一个圆的截面，此为绘制普通圆柱螺旋弹簧的截面，最后打
勾。

6.弹簧预览已经出现，打勾即可。

7.如要绘制圆锥螺旋弹簧，将扫描草图修改为斜线即可。

8. 一般弹簧都要做两端并紧。

接着可以对两边进行同样步骤的扫描操作，但修改节距为截面直径。

9.最后做一个拉伸切除就可以了。

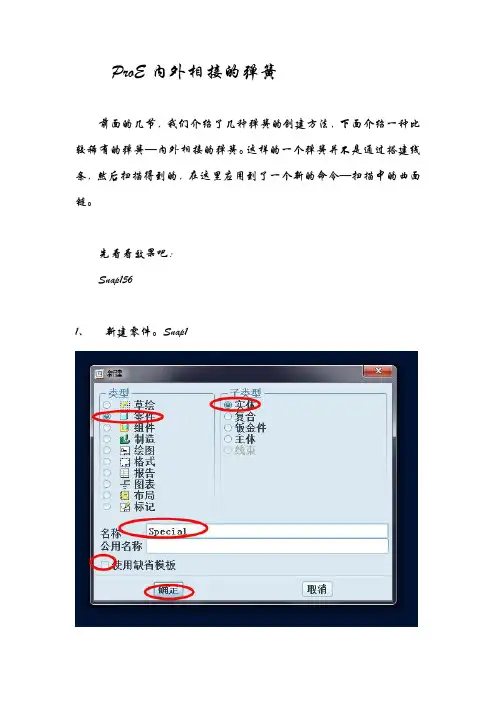

ProE内外相接的弹簧前面的几节，我们介绍了几种弹簧的创建方法，下面介绍一种比较稀有的弹簧—内外相接的弹簧。

这样的一个弹簧并不是通过搭建线条，然后扫描得到的，在这里应用到了一个新的命令—扫描中的曲面链。

先看看效果吧：Snap1561、新建零件。

Snap12、选择模板零件的模板。

Snap23、拉伸曲面特征。

Snap1304、Top面为草绘平面，Right面为参照平面。

Snap1315、草绘拉伸截面。

Snap1326、拉伸高度为150.Snap1337、创建螺旋扫描曲面特征。

Snap1348、设置属性为默认。

Snap1359、设置Front面为草绘平面。

Snap13611、设置节距值为20。

Snap13813、扫描完成。

Snap14114、创建扫描实体特征。

Snap14215、点击选取扫描轨迹。

Snap14316、链的选择为曲面链。

Snap14417、然后选择上一步创建的曲面。

Snap14618、在菜单管理器中，单击“全选”，然后“接受”。

Snap147 Snap14819、草绘扫描的截面。

Snap14920、扫描完成。

Snap15021、隐藏前两步创建的曲面。

Snap15122、得到创建完毕的实体特征。

Snap15223、切换到层树下。

Snap15424、保存隐藏后的状态。

Snap15525、至此，内外相切的弹簧创建完毕。

Snap156。

Proe弹簧长度计算方法
下面以一扭转弹簧为例：
1,拉伸曲面，根据曲面大小确定弹簧外径大小
2，在曲面上螺旋扫描，截面为一直线。

扫描结果
3，拉伸曲面（如图黄色的）
4，曲面合并、倒R
5，延伸第一步的拉伸曲面
6，螺旋曲面与第一步的拉伸曲面相交，并隐藏曲面
7，得出弹簧骨架，并计算骨架长度，即为钢丝的长度。

8，最后用扫描工具，绘制弹簧截面，做出弹簧。

这种弹簧会计算了，我想普通弹簧就不在话下了。

这种方法有个缺点就是不能使用扰性功能。

欢迎各位朋友相互学习交流。

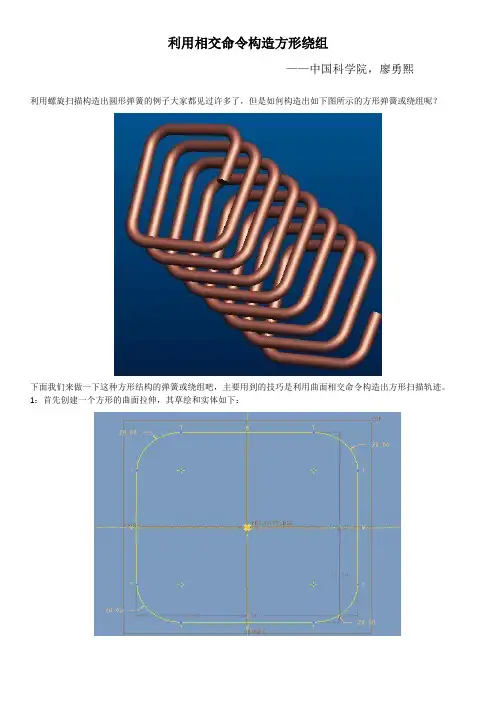

利用相交命令构造方形绕组
——中国科学院，廖勇熙
利用螺旋扫描构造出圆形弹簧的例子大家都见过许多了，但是如何构造出如下图所示的方形弹簧或绕组呢？
下面我们来做一下这种方形结构的弹簧或绕组吧，主要用到的技巧是利用曲面相交命令构造出方形扫描轨迹。

1：首先创建一个方形的曲面拉伸，其草绘和实体如下：
2：点击“插入”，“螺旋扫描”，“曲面”，弹出如下图所示的窗口，依次选择常数，穿过轴，右手定则，完成。

在弹出的窗口中，需要选择扫描轨迹的草绘平面和参考平面，此时我们可以选择right基准面作为草绘平面，参考平面可以默认，也可以自己选择。

3：接下来是草绘扫描轨迹，可作出如下图所示的扫描轨迹，注意在草绘中合理设置参照来帮助定位，并记得绘制中心线作为旋转轴：
完成之后，螺距选择20，进入草绘扫描特征截面的窗口，绘制如下图所示的直线草绘。

点击草绘中的确定之后，就可以预览“曲面：螺旋扫描”的效果了，确定，显示如下图：
4：接下来做“相交”的操作，以勾勒出用于方形螺旋扫描的扫描轨迹线。

按住ctrl选中步骤1中的拉伸曲面和上一步中的螺旋扫描曲面，点击“编辑”中的“相交”命令，此时完成交截线的创建，如下图：
5：点击“插入”，“可变截面扫描”，在参照选项卡中选中上一步中创建的交截线：
然后点击“创建或编辑草绘剖面”，草绘如图所示的剖面，点草绘确定按钮。

出现如下图所示的实体，已经接近尾声了：
确定之后，隐藏拉伸和螺旋扫描曲面，就是我们所要的方形弹簧或绕组了：。
