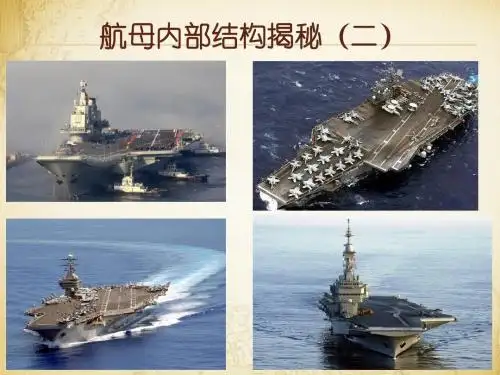

航母内部结构揭秘31页PPT

中国人的百年航母梦(6)科普幻灯片系列了解对手美国福特级航母制作：金青华背景乐曲：长江之歌手动进行E-mail文化传播网.瓦良格航母自7月5日至7月30日,历时25天,进行第九次海试。

据外媒称：瓦良格航母将于8月服役,成为我海军建设史上的一个里程碑。

瓦良格航母雄姿据美国政府规划：将陆续建造11艘超大型核动力航母（福特级），逐步替换现役航母。

2015年，首膄福特级航母将服役，取代舰令超50年的“企业号“，部署在西太平洋，即我周边海域。

不论我们愿不愿意，美国的福特级航母，必将成为我海军的主要对手。

因此，了解美国福特级航母的状况,似有必要。

当然，战略制衡,处理恰当，对手不一定成为敌人，或许成为朋友。

建造中的美国福特级航母正安装球鼻艏的福特级航母美国福特级航母结构示意图美国福特级航母想象图福特级航母的外型特征：（1）舰岛部分很小，位于右后侧，桅杆为双横桅；（2）飞行甲板为平坦式；（3）舰号为“CVN-78”。

美国福特级航母想象图美国福特级航母先进在哪里？（1）打击力更强：将首次配备F35联合攻击机及无人战机；配备电磁轨道炮、高能激光炮和高能射线炮。

电磁轨道炮是用电磁力发射炮弹，射程超过一般导弹达300公里以上。

（2）作战支援设备更先进：舰上使用13800伏配电系统，产生的电力是现役航母的3倍，保证电磁弹射器的工作。

使用新的核动力装置，在50年的航母寿命期内，无需更换核燃料棒。

（3）信息化程度更高：采用更先进的指挥、控制、通讯、计算机与情报、监视系统，可与其他武器和军舰间实现“互联、互通、互操作”（4）新式的整合化作战系统和弹性的船舰构造设计新式的整合化作战系统和弹性的船舰构造设计，能根据未来的作战任务需求，弹性的调整舰上设施的配置。

（5）工作生活环境更具人性化：舰上大量采用电脑、数码助理等自动化设备，人员由6000人减至5000人以下，舰员舱室更宽敞。

福特级航母的基本性能：舰长333米舰宽40.8米满载排水量10万吨吃水12.4米最大航速30节以上人员编制4660人福特级航母舰载机：舰载机数量：75架以上舰载机类型：F-35C隐身性能战斗机F/A-18E/F战斗机E-2D预警机EA-18电子机MH-60R/S直升机无人机福特级航母主要武器：公羊导弹海麻雀导弹MK-15密集阵近防系统电子轨道炮高能激光炮高能射线炮福特级航母舰载机弹射器：采用4座EMAL3电磁弹射系统可在100米内，将舰载机提速至160节舰载机日出击架次，从160架增至220架。

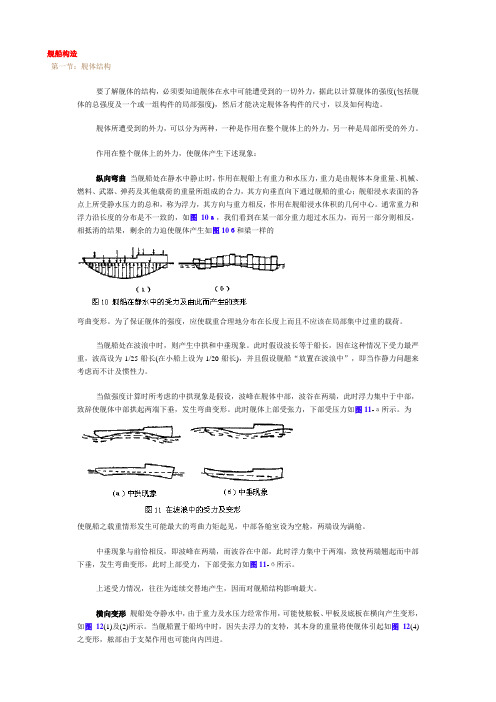

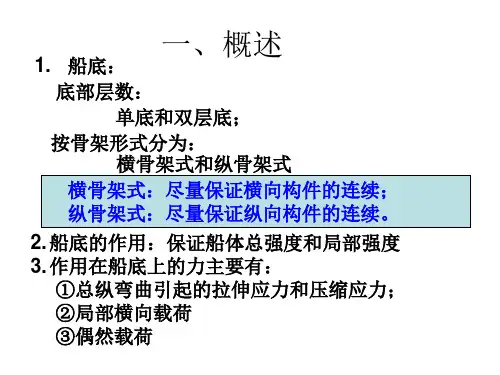

舰船构造第一节：舰体结构要了解舰体的结构，必须要知道舰体在水中可能遭受到的一切外力，据此以计算舰体的强度(包括舰体的总强度及一个或一组构件的局部强度)，然后才能决定舰体各构件的尺寸，以及如何构造。

舰体所遭受到的外力，可以分为两种，一种是作用在整个舰体上的外力，另一种是局部所受的外力。

作用在整个舰体上的外力，使舰体产生下述现象：纵向弯曲当舰船处在静水中静止时，作用在舰船上有重力和水压力，重力是由舰体本身重量、机械、燃料、武器、弹药及其他载荷的重量所组成的合力，其方向垂直向下通过舰船的重心；舰船浸水表面的各点上所受静水压力的总和，称为浮力，其方向与重力相反，作用在舰船浸水体积的几何中心。

通常重力和浮力沿长度的分布是不一致的，如图10а，我们看到在某一部分重力超过水压力，而另一部分则相反，相抵消的结果，剩余的力迫使舰体产生如图10б和梁一样的弯曲变形。

为了保证舰体的强度，应使载重合理地分布在长度上而且不应该在局部集中过重的载荷。

当舰船处在波浪中时，则产生中拱和中垂现象。

此时假设波长等于船长，因在这种情况下受力最严重，波高设为1/25船长(在小船上设为1/20船长)，并且假设舰船“放置在波浪中”，即当作静力问题来考虑而不计及惯性力。

当做强度计算时所考虑的中拱现象是假设，波峰在舰体中部，波谷在两端，此时浮力集中于中部，致辞使舰体中部拱起两端下垂，发生弯曲变形。

此时舰体上部受张力，下部受压力如图11-а所示。

为使舰船之载重情形发生可能最大的弯曲力矩起见，中部各舱室设为空舱，两端设为满舱。

中垂现象与前恰相反，即波峰在两端，而波谷在中部，此时浮力集中于两端，致使两端翘起而中部下垂，发生弯曲变形，此时上部受力，下部受张力如图11-б所示。

上述受力情况，往往为连续交替地产生，因而对舰船结构影响最大。

横向变形舰船处夺静水中，由于重力及水压力经常作用，可能使舷板、甲板及底板在横向产生变形，如图12(1)及(2)所示。

当舰船置于船坞中时，因失去浮力的支特，其本身的重量将使舰体引起如图12(4)之变形，舷部由于支架作用也可能向内凹进。
