下载文档原格式
鉴于目前流行的手机类IT配件真空镀金属不导电膜的巨大市场需求和大量的加工企业的涌现，本人以一个资深从业者的身份发表一些看法，以便给各位已经上此项目和准备上此项目的人士一点参考意见。
所谓真空镀金属不导电膜，实质是在产品表面物理气相沉积一层金属或金属化合物薄膜，使产品表面拥有金属光泽和色彩并要求该膜层具有较大的电阻（并非完全不导电），一般以银白色不导电膜为主，还有部分是在银白色不导电膜表面进行各种颜色着色。
在这里，我主要讲高要求的银白色金属不导电膜的制作。
大家都知道，金属或金属化合物都具有导电性，只是导电程度不同而已。
但是，当金属或金属化合物呈一种薄膜的状态时，其相应的物理特性会有所不同。
常规的镀膜材料中，如：银是银白效果和导电性能最好的金属，但它厚度在5纳米以下时，它是不导电的；铝的银白效果和导电性比银稍微差一些，但它厚度在0.9纳米时，就已经具备导电性。
为什么会这样呢？那是因为银分子的连续性没有铝的好，所以在相对膜厚下，它的导电性反而较差。
我们真空镀金属不导电膜其实就是利用了某些金属的分子连续性差的原理，把它厚度控制在某个范围，使其具备银白色外观并且电阻超大。
由此可见，金属不导电膜的效果跟它的膜厚是直接相关的。
只有在固定的膜厚下，才能得到相应稳定的银白色不导电膜。
上面已经讲到，银白效果和导电性能最好的银在5纳米以下的厚度时，它是不导电的，那么，是不是可以用银来做我们需要的金属不导电膜呢？答案是否定的。
因为5纳米以下厚度的银基本上是透明无色的，尽管它不导电，但它不能同时具备银白色的效果。
同样，铝也不行。
所以，我们需要一种能够镀出银白色金属光泽并具有较大的电阻金属材料。
按照现目前的市场行情，大家所采用的是纯度在99.99%左右的锡。
厚度在30纳米以下的锡，连续性相当的差，但能取得银白色金属光泽并具有较大的电阻。
下面，我将主要讲讲在手机配件表面物理气相沉积锡的工艺。
我们在做不导电膜时，整体工艺大致为：素材检验---前处理---装夹具---上线---手动除尘---自动除尘---预热---底喷---流平---IR烘烤---冷却---UV固化---冷却---下线检验---上架---PVD---下架---上线---自动除尘---预热---面喷---流平---IR烘烤---冷却---UV固化---冷却---下线检验---拆夹具---包装。

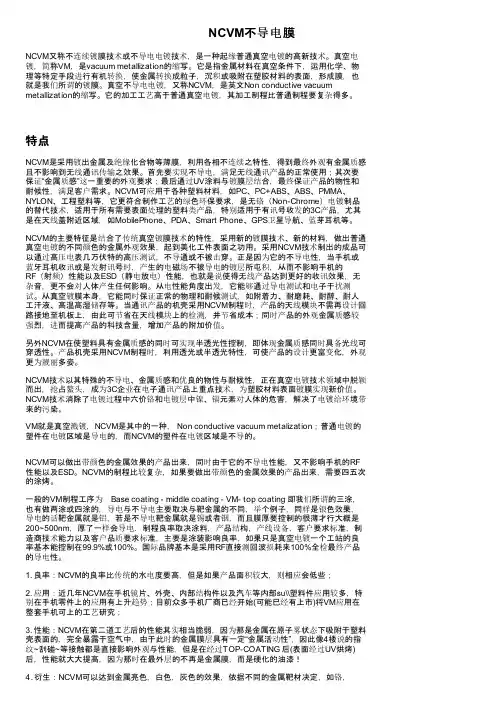

NCVM不导电膜NCVM又称不连续镀膜技术或不导电电镀技术，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuum metallization的缩写。
它是指金属材料在真空条件下，运用化学、物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文Non conductive vacuum metallization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
特点NCVM是采用镀出金属及绝缘化合物等薄膜，利用各相不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC+ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬（Non-Chrome）电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如MobilePhone、PDA、Smart Phone、GPS卫星导航、蓝芽耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF（射频）性能以及ESD（静电放电）性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
从电性能角度出发，它能够通过导电测试和电子干扰测试。
从真空镀膜本身，它能同时保证正常的物理和耐候测试，如附着力、耐磨耗、耐醇、耐人工汗液、高温高湿储存等。
电镀技术作为一种功能精饰技术，其合金镀层具有优异的耐磨性、耐蚀性、镀层厚度均匀性、致密度高等特点，已在电子产品中获得大量应用。
随着电子工业的迅猛发展，对电镀技术的要求越来越高，新技术、新产品、新工艺层出不穷。
NCVM 又称不连续镀膜技术或不导电电镀技术，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuum metalization的缩写。
它是指金属材料在真空条件下，运用化学、物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文Non conductive vacuum metalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
编辑本段特点NCVM是采用镀出金属及绝缘化合物等薄膜，利用各相不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV 涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC+ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬（Non-Chrome）电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如MobilePhone、PDA、Smart Phone、GPS卫星导航、蓝芽耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF（射频）性能以及ESD（静电放电）性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
N C V M不导电真空电镀公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-N C V M不导电电镀技术NonConductive Vacuum Metalization不导电电镀技术又称不连续镀膜技术简称NCVM，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuumMetalization的缩写。
它是指金属材料在真空条件下，运用化学和物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文NonConductiveVacuumMetalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
NCVM是采用镀出金属及绝缘化合物等薄膜，利用相互不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC＋ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬(Non-Chrome)电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如Mobile-Phone、PDA、SmartPhone、GPS卫星导航、蓝牙耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF(射频)性能以及ESD(静电放电)性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
【工艺知识_02】NCVM工艺揭秘及相关设计要求导读电镀技术作为一种功能精饰技术，其合金镀层具有优异的耐磨性、耐蚀性、镀层厚度均匀性、致密度高等特点，已在电子产品中获得大量应用。
随着电子工业的迅猛发展，对电镀技术的要求越来越高，新技术、新产品、新工艺层出不穷。
NCVM作为一种优秀的表面处理工艺，具有其他工艺所不具备的优点，广泛在电子产品中得到应用，手机上使用NCVM工艺的零件也非常多，今天我们就介绍一下NCVM 工艺；一、什么是NCVMNCVM是英文Non conductive vacuum metalization的缩写，又称不连续镀膜技术或不导电电镀技术，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuum metalization的缩写。
它是指金属材料在真空条件下，运用化学、物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
二、NCVM的工艺流程如下示意图是NCVM工艺流程的实景图：膜层示意图如下：很多情况下为了提高底、中漆的附着性并提高产品抗水煮性，很多工厂采用在镀膜层上面喷涂一层处理剂（厚度1-2um）；三.镀膜常见问题点及原因分析1.镀膜偏黄或偏蓝镀膜材料质量过大会偏黄，过少会偏蓝一些。
另如果真空镀炉如果气密性差，或真空规管出现异常的情况下，炉腔内真空度不够，会造成镀膜层整体发蓝；2.少镀镀膜时产品放置的层间距太小会导致产品顶部和底部有少镀现象，需要通过在两层之间增加套筒以加大层间距来改善；有的产品结构比较复杂，造成某些背对蒸发源的部位少镀，一般通过降低产品放置密度来改善；3.镀膜层耐压测试击穿镀膜层太厚造成膜层电阻小，测试时呈导通状态。
一般情况下我们需要减少镀材的质量，降低镀膜层厚度以提高其电阻。
正常生产状态下会有极微小的概率出现耐压测试NG，通过对镀膜机进行两次空载抽真空可以解决该异常；所以在打样及生产过程中都需要对每炉产品进行耐压抽测，要求至少达到30KV无击穿4.镀膜后雾面无金属光泽底漆UV固化能量不够，造成UV底漆未能完全固化，通过提高底漆能量改善。
N C V M不导电真空电镀 Prepared on 24 November 2020NCVM不导电电镀技术NonConductive Vacuum Metalization不导电电镀技术又称不连续镀膜技术简称NCVM，是一种起缘普通真空电镀的高新技术。
真空电镀，简称VM，是vacuumMetalization的缩写。
它是指金属材料在真空条件下，运用化学和物理等特定手段进行有机转换，使金属转换成粒子，沉积或吸附在塑胶材料的表面，形成膜，也就是我们所谓的镀膜。
真空不导电电镀，又称NCVM，是英文NonConductiveVacuumMetalization的缩写。
它的加工工艺高于普通真空电镀，其加工制程比普通制程要复杂得多。
NCVM是采用镀出金属及绝缘化合物等薄膜，利用相互不连续之特性，得到最终外观有金属质感且不影响到无线通讯传输之效果。
首先要实现不导电，满足无线通讯产品的正常使用；其次要保证“金属质感”这一重要的外观要求；最后通过UV涂料与镀膜层结合，最终保证产品的物性和耐候性，满足客户需求。
NCVM可应用于各种塑料材料，如PC、PC＋ABS、ABS、PMMA、NYLON、工程塑料等，它更符合制作工艺的绿色环保要求，是无铬(Non-Chrome)电镀制品的替代技术，适用于所有需要表面处理的塑料类产品，特别适用于有讯号收发的3C产品，尤其是在天线盖附近区域，如Mobile-Phone、PDA、SmartPhone、GPS卫星导航、蓝牙耳机等。
NCVM的主要特征是结合了传统真空镀膜技术的特性，采用新的镀膜技术、新的材料，做出普通真空电镀的不同颜色的金属外观效果，起到美化工件表面之功用。
采用NCVM技术制出的成品可以通过高压电表几万伏特的高压测试，不导通或不被击穿。
正是因为它的不导电性，当手机或蓝牙耳机收讯或是发射讯号时，产生的电磁场不被导电的镀层所屯积，从而不影响手机的RF(射频)性能以及ESD(静电放电)性能，也就是说使得无线产品达到更好的收讯效果，无杂音，更不会对人体产生任何影响。
