抹灰工程施工培训抹灰施工教材PPT

10-20cm处做标志块，大小5cm左右，再用线吊垂直确
定下部对应标志块，踢脚线20-25cm处，标志块做好
后，在用钉子钉在左右灰饼附近砖缝里拴上小线挂通
线，间隔1.2m-1.5m上下加做若干灰饼。
2 标筋（也称冲筋）：在上下灰饼之间做宽度为
10mm左右砂浆标志带，同样起控制抹灰层平整度和垂
直度的作用。
台，也可分为清水窗台和混水窗台。混水窗台通常是将
砖平砌，用水泥砂浆进行抹灰。
（一）外窗台抹灰
一般用1:2.5水泥砂浆打底，10厚；用1:2水泥砂
浆罩面，5-8厚。窗台操作难度较大，一个窗台有五个
面、八个角，一条凹档，一条滴水线或滴水槽，质量
要求比较高。表面要平整光洁，棱角要清晰；与相邻
窗台的高度进出要一致，横竖都要成一条线；排水要
层
外墙抹灰工程施

1、施工工艺
外墙抹灰应先上部，后下部，先檐口再墙面，大面积墙面可分片
同时施工，如一次抹不完，可在阴阳角交接处或分格线处间断施
工。高层建筑可按一定层数
划分一个施工段
找规矩、做灰饼、标筋
抹底层、中层灰外墙底、
中层灰、外墙抹灰
外墙抹灰工程施
1—基体
2—水泥浆
3—分格条
外墙抹灰工程施

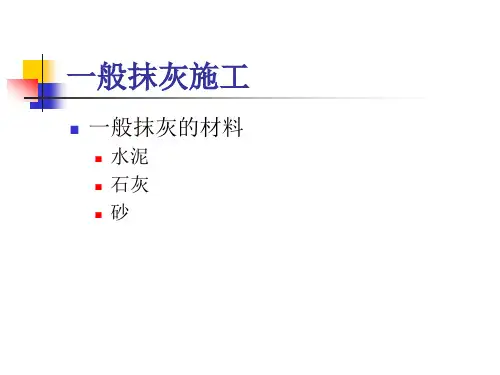

一般抹灰施工

一般抹灰的材料

水泥
石灰
砂
一般抹灰的条件

主体结构和水电、暖气、煤气设备的预埋件，以及
消防梯、雨水管管箍、泄水管、阳台栏杆、电线绝
缘的托架等安装是否齐全和牢固，各种预埋铁件、
木砖位置标高是否正确。
门窗框及其他木制品是否安装齐全并校正后固定，

内墙抹灰质量控制要点培训课件(共35张PPT)

2.墙面垂直度
[0，4]mm
3.阴阳角方正
[0，4]mm
4.★方正性
[0，10]mm
巡检评分办法——实测实量
5.地面表面平整度
毛坯交付（有找平层) 同一户选取2个房间（客厅及任意一个卧室） [0，5]mm （1）每个房间的地面作为1个实测区，累计实测实量10 个实测区。（2）任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，装修房直铺地板交共测量3次。客、餐厅或较大房间地面的中部区域需加测1次。付（3）同一功能房间内的3或4个地面平整度实测值，作为判断该实测指标合格率的3或4个计算点。 [0，3]mm
内墙抹灰其它要求——控制线
内墙抹灰其它要求——数据上墙
内墙抹灰其它要求——数据公布
内墙抹灰其它要求——抹灰修补
成品保护
每层抹灰后，要及时清理进入开关、插座、强弱电箱等底盒及其它水暖电设备和预留孔洞内的砂浆，并使底盒周边砂浆收口与底盒及预留孔洞口平齐。
抹灰层凝结硬化前，应防止大风、暴雨等造成快干、暴晒、水冲、撞击、振动和挤压，以保证抹灰层有足够的强度。宜用木板保护墙边角，防止拆架和交叉施工损坏、污染墙面抹灰。严禁踩踏窗台，防止破坏棱角。抹完灰后注意喷水养护，防止空鼓裂缝。
材料
机具
人员
防止措施
1、抹灰厚度不足10mm，严禁先抹灰，后修补； 2、严禁在砂浆中加“石灰王”“砂浆王”等砂浆塑化剂； 3、300宽钢网，居中挂设； 4、满挂耐碱玻纤网，砂浆初凝前，见格不见网；
两防要求
5、3根以上线管槽、C20细石砼、加强网、抹灰； 6、施工洞口、门窗洞口、后置箱体洞口处，应增设200mm宽的加强网（内嵌100mm），且抹灰界面距洞口留设100mm宽，与洞口最后一次抹灰收口； 7、突出外墙的所有装饰线条，“滴水线、鹰嘴” ； 8、门窗洞口，抹灰层压框 3~5mm；

抹灰施工工艺培训(PPT(工程部)

项目建设周期控制
底层喷浆完毕，检查是否有超过面层预留厚度部位，如有超过，应及时进行涂刮。内墙抹灰宜底层面层一次施
工。外墙抹灰分层施工
抹灰层厚度超过㎜的部位，中间增加钢丝网
项目建设周期控制
外墙抹灰，全部阳角预先设置好阳角条
外墙抹灰，机械化打底后，不用进行表面处理。机械化施工面层后采用靠尺板刮平即可。待面层施工前
• .内墙抹灰掺加添加剂。重量配合比为：水泥：砂：水：专用添加剂㎏：㎏：㎏：㎏。
砂浆搅拌场设置要求
砂子堆放要求：设置专门的砂池
水泥堆放要求：大批量水泥放置在仓库保存，搅拌场少量水泥须上盖下垫，避免受潮
砂浆搅拌场设置要求
傻瓜式配合比牌：将重量换算成容器计量，便于操作
采用滚筒式搅拌机拌制砂浆。禁止使用强制式搅拌机。搅拌场外观设置参图片。日常有专人搅拌及场地
• 、底层抹灰应压实粉平，使其粘结牢固，中层应待底层稍干后方能进行操作，并用刮尺和木楔打平整。
• 、罩面抹灰应待中层达到六七成干后进行，先从阴角、阳角开始，铁板压光应不少于二遍，厚度不大于。
原材料控制
• .抹灰砂浆拌制采用河砂(过筛级配中砂)。大面施工前必须送检合格。
• .使用普通硅酸盐水泥，强度等级不少于。水泥避免受潮、结块。大面施工前必须送检合格。
（培
• 结构施工前现场必须先做抹灰施工样板，经验收合格后方可大面实施。
工艺流程
• 内墙面抹灰工艺流程：
• 基层清理 → 找规矩、弹线→ 做灰饼、冲筋 → 做护角 →抹底灰、挂网、抹中层灰、抹面层灰→抹窗台、踢脚线（或裙房） → 清理、养护→ 养护→ 验收
项目建设周期控制
• 抹底层砂浆之前提前一天对墙体浇水湿透，分二遍成活，其厚度为，并用木抹子压实，将表面成毛面。底糙六、七成干时方可抹罩面砂浆，罩面砂浆随抹随揉平、压实。

新城工程内墙抹灰工程培训课件

抹灰注意要点
1、砌块墙体大面抹灰要点：抹灰前先用自来水冲洗墙面一遍，冲洗时间不得太长，浸水不能过湿，过湿的墙体应待含水蒸发干后才能抹灰，冲洗的目的一是去除表面浮尘，二是湿润墙体、增强粘结力。
面层抹灰要点：开始抹面层砂浆以前，必须将底子灰表面划出纹道或拉
毛，面层接槎要平齐，颜色要一致，表面光滑，罩面压光不少于两遍
皮、砼养护液、海绵条等
附件照片（现场量测照片）
杂物。
将过梁、混凝土墙面及砖砌墙等表面凸出部分剔平,对蜂窝、麻面、露筋等应剔到实处，刷素水泥浆一道（内掺水重10％的107胶），用1：3水泥砂浆分层补平；脚手眼塞堵密实，外露钢筋头、铅丝头等要清除净,窗台砖补齐；内隔墙与楼板、梁底等交接处用斜砖砌严实，高层按照图集
5、房间找方、墙面打点
附件照片贴饼
抹灰前找好规矩, 即四角规方、搭线找平、立线吊直、弹出准线，顶角和梁底找平根据基准线找平；
6、抹灰前一天洒水湿润墙面。
墙面清理完成后，待抹灰前一天对墙面进行洒水湿润，保证基层清洁同时确保底灰与墙体有效结合。基层浇水要透，不允许有漏浇现象。严格控制基层清理，经检查完后才能施工。
根据图纸检查其留臵位臵色正确性，角度是否方正、垂直，不符合
图纸或联系单要求的及时修复，杜绝完成抹灰后返工浪费现象发生
；
质量要求
抹灰所用材料品种、性能、配合比符合设计要求，材料复检合格抹灰工程应分层进行。不同材料交接处采取防止开裂的加强措施抹灰层与基层之间及各抹灰层之间必须粘结牢固。抹灰层无脱层、空鼓、面层无爆灰和裂缝主体结构误差太大，抹灰厚度超过25mm后，要采取加强措施，整体加厚墙面加设玻纤网或者钢丝网。养护是对整个墙体裂缝、起爆、空鼓最好预防措施。

抹灰工程技术控制要点PPT(共 66张)

第六节抹灰的常用工具图例
辅助用具
刷子等
第二章抹灰工程施工前的准备
1、材料及主要机具：（1）水泥：32.5号矿渣硅酸盐水泥或普通硅酸盐水泥。应有出厂证明或复试单，当出厂超过三个月或已经受潮的水泥，应按试验结果使用。（2）砂子：中砂，平均粒径为0.35～0.5mm，使用前过5mm孔径的筛子。不得含有草根、土块等杂物。（严禁使用黑沙或细沙）（3）石灰膏：应用块状生石灰淋制，淋制时必须用孔径不大于3mm×3mm的筛子过滤，并贮存在沉淀中。熟化时间，常温下一般不少于15d；用于罩面时，不应少于30d。使用时，石灰膏内不得含有未熟化的颗粒和其他杂质。（4） 108胶等。 2、作业条件：
第一章抹灰工程的基本知识
• 概念
• 抹灰工程的作用
– 抹灰工程是用灰浆涂抹在房
– 抹灰工程分内抹灰和外抹
抹
屋建筑的墙、地、顶棚表面
灰
上的一种传统做法的装饰工程。我国有些地区把它习惯
的
地叫做“粉饰”或“粉刷”
基
。
本
– 随着国民经济水平的提高，促进了建筑业的发展。新材
灰。通常把位于室内各部位的抹灰叫内抹灰，如楼地面、顶棚、墙裙、踢脚线、内楼梯等；把位于室外各部位的抹灰叫外抹灰，如外墙、雨蓬、阳台、
（1)、抹灰工程必须在混凝土结构工程、砌体工程全部完成，并经有关部门验收合
格后施工，同时弹好1m水平线。
(2)、室内抹灰之前，宜先做好屋面防水及室内必要的封闭保温工作。
(3)、抹灰前，应检查门窗框位置是否正确，是否与图纸设计尺寸一致，严格要求控
制门窗洞口尺。与墙连接是否牢固。连接处缝隙应用1﹕3水泥砂浆分层嵌塞密实，
• 常用机械设备 – 搅拌机（纸筋灰、砂浆的） – 粉碎淋灰机 – 喷浆机

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

工艺流程
4、需要湿润墙面时，用喷雾器喷水湿润砌体表面，让基层吸水均匀，蒸压加气混凝土砌体表面湿润深度宜为10～15mm，其含水率不宜超过20％；普通混凝土小型空心砌体和轻骨料混凝土小型砌体含水率宜控制在5％～8 ％。不得直接用水管淋水。
工艺流程
挂网砌体墙与砼交界处，均要求在界面增设300mm宽φ0.9@12.7*12.7热镀锌钢丝网加强带，直接抹灰的厨房、卫生间内的预制烟、风道与墙面交界处挂300mm宽φ0.9@12.7*12.7热镀锌钢丝网加强带；加强带两边各伸入150mm。固定方式采用保温钉或钢钉（禁止水泥浆粘贴），间距300mm左右,最大不超过400mm，挂网要求平整、牢固。搭接长度100mm，转角处不得漏挂。
前期施工条件准备
拌料：采取机械搅拌（或商品砂浆），搅拌时间不少于2min，水泥粉煤灰砂浆
和掺用外加剂的砂浆搅拌时间不得少于3min，掺用有机塑化剂的砂浆，应为3～ 5min。抹灰砂浆应该随拌随用，混合砂浆必须在3小时内用完，当施工期间最高温度超过30 度时，必须在2 小时内使用完毕，禁止人工拌合抹灰砂浆。
拉毛
用1：1水泥砂浆中加801或901建筑胶水8%配制成浆料，或采用专用界面剂。可采用人工甩浆或机械喷浆（专用喷浆机）于墙体基层。要求粘结牢固，砂浆颗粒均匀，毛刺感强。
工艺流程
抹底层灰抹掺胶粘剂的水泥浆一道，紧接抹水泥砂浆或混合砂浆，每遍厚度控制
在5－7mm，应分层与所冲的筋抹平，然后用大杠刮平、找直，用木抹子搓毛。
工艺流程
吊垂直、套方、抹灰饼（打点）、冲筋
1、分别在门窗口角、垛、墙面等处吊垂直，横线则以楼层为水平基线或+100cm 标高线控制，然后套方抹灰饼，并以灰饼为基准冲筋（间距1-2米）。 2、灰饼宜做成5cm 见方，两灰饼距离不大于1.2～1.5m，必须保证抹灰时刮尺能同时刮到两个以上灰饼。
工艺流程
工艺流程
养护水泥砂浆抹灰面层初凝后应适时喷水养护，养护时间不少于5 天。
抹灰施工顺序及局部收
口
顺序——抹灰应从上往下打底，底层砂浆抹完后，再从上往下抹面层砂浆（以前一日打底，
第二天罩面为宜）。应注意在抹面层以前，先检查底层砂浆有无空、裂现象，如有空裂应剔凿返修后再抹面层灰；另外注意应先清理底层砂浆上的尘土、污垢并浇水湿润后，方可进行面层抹灰。
工艺流程
内墙抹灰工艺流程基体处理――挂钢丝网（交界处)――贴灰饼――界面处理（拉毛）――抹
底灰――抹面灰（初凝前满压玻纤网）――养护
工艺流程
基层处理 1、用细石混凝土修补脚手架孔洞，包括悬挑工字钢、脚手架孔洞。 2、混凝土墙体表面需用钢丝刷清除浮浆、脱模剂、油污及模板残留物，并割除外露的钢筋头、剔凿凸出的混凝土块；砌体墙面清扫灰尘，清除墙面浮浆、凸出的砂浆块。 3、混凝土面超出抹灰完成面时，应该凿除超出部分，保证至少有10mm 的抹灰层。
内墙抹灰质量控制要点
目录
前期施工条件准备
工艺流程
质量缺陷分析、防止措施、成品保护
巡检评分办法
前期施工条件准备
1、抹灰部位的主体结构均已检查合格；需要预埋的管道安装完成，并经检查合格；各楼层拉毛、挂网、打点（灰饼）经过甲方及监理单位检查合格。 2、将混凝土墙等突出部分凿平，对蜂窝、麻面、露筋、疏松部位等凿到实处，并用水泥砂浆分层补平，把外露的钢筋头、铁丝条等清除掉。 3、对于加气混凝土砌块墙面，应提前两天进行浇水，每天两遍以上。 4、各栋高层开始抹灰前均要求做好抹灰样板间，尤其注意要求分层抹灰施工，经检查达到优良标准后，正式抹灰施工。 5、图纸深化。（抹灰控制线图、灰饼布置图）
抹灰样板间-样板先行具体样板详工法样板
前期施工条件准备
穿墙螺杆洞的封堵：
主楼±0.000以上墙体对拉螺杆封堵做法：聚氨酯发泡胶封堵工艺流程：浇水湿润-外侧封堵-孔内打发泡胶-水泥砂浆封堵构造做法： 1、浇水湿润
清理孔内杂物垃圾，周边浇水湿润。 2、外侧封堵
从外侧堵塞1:2干硬性防水水泥砂浆（添加防水剂及膨胀剂）,40~60mm深，外侧抹平。 3、孔内打发泡胶
抹灰施工顺序及局部收口
门窗洞口处的收口 1、门窗洞口的抹灰层必须压门窗框3~5mm，洞口外墙面防水砂浆尤为重要； 2 、外窗台必须向外找坡明显（坡度大于6 %），严禁出现倒泛水现象，窗底框下二天即可抹面层砂浆。面层砂浆抹灰厚度控制在5－8mm。如砌体表面干燥，需先洒水湿润，刷素水泥浆一道，紧跟抹罩面灰，刮平（与分格条或灰饼面平）并用木抹子搓毛，面层砂浆表面收水后用铁抹子压实赶光。为避免和减少抹灰层砂浆空鼓、收缩裂缝，面层不宜过分压光，建议以表面不粗糙、无明显小凹坑、砂头不外露为准。两防要求：砂浆初凝前，满挂玻纤网，压如面层，见格不见网。
待外侧水泥砂浆终凝后，从内侧往螺栓孔中注入聚氨酯发泡胶，可打满孔洞，也可在外边预留20~30mm待发泡胶干硬后用水泥砂浆封堵。
前期施工条件准备
检验发泡胶是否密实的方法：用直径6mm或8mm的钢筋头去捣孔洞，若捣不动，则密实
±0.000以下地下室墙体止水螺杆孔洞的封堵方法：构造做法：
内外侧封堵
不同品种不同标号的水泥严禁混合使用，水泥应有产品合格证书和复检报告。（2）砂使用平均粒径为0.35~0.5mm 的中砂，砂在使用前应过5mm 孔径的筛子。不得
含有杂物，含泥量不大于3％，不得使用海砂。（3）掺合料混凝土界面处理剂、胶粘剂、防冻剂、抗裂纤维等掺合料必须符合设计要求和国
家产品标准规定，其掺量应该按使用说明并通过试配确定，其性能应该与墙面涂料的性能匹配。
（内外侧塑料垫块）（将螺杆从凹槽的最深处割断）（清理孔内杂物，周边浇水）
（用聚合物水泥砂浆封堵内外侧螺杆孔凹槽并压实抹光）
前期施工条件准备
现场预埋管线需处理（挂网分层压实抹平）
前期施工条件准备
抹灰前，强弱电等安装线盒须做保护块或塞泡沫块进行保护，防止污染
前期施工条件准备
原材料准备：
（1）水泥使用R32.5 或R42.5 普通硅酸盐水泥（必须为大厂水泥，不得采用立窑水泥）。
