机械格栅的分类和选择

回转式机械格栅的选型参数，要考虑哪些？引言机械格栅是用于处理水处理厂、排水厂和工业废水处理等环境中最基本的废水预处理设备之一、机械格栅的类型有很多种，目前在市面上应用较广泛的一种是回转式机械格栅。

回转式机械格栅的结构简单、运行稳定、安装便利、更换维护和修理简便等优点深受用户的喜好。

在选购回转式机械格栅的过程中，需要考虑到不少选型参数。

本文将从设备性能、结构参数和安装材料等方面介绍回转式机械格栅的选型参数。

设备性能参数处理本领回转式机械格栅的处理本领，决议了该设备能够处理的最大水流量。

处理本领的影响因素包括格栅板间距、格栅板宽度和转速等因素。

一般情况下，处理本领越大的回转式机械格栅成本也越高。

在选购的过程中，需要依据实际处理需求，进行合理的处理本领选择。

格栅板间距一般需要依据处理的废水固体浓度来确定，废水中固体颗粒直径较大的应选用较大的格栅板间距。

动力参数回转式机械格栅的驱动设备包括减速机、电机和轴承等核心部件。

驱动设备选用情况将直接影响到设备的使用寿命和安全性。

选用的电机需依据回转式机械格栅的功率来确定，一般工作时功率会比参数标称值略高，这也是为了保证设备在负荷运行时的稳定性。

结构参数网板参数回转式机械格栅的网板参数包括网板宽度和间距等。

网板宽度影响着设备的处理本领，而网板间距会影响着处理的效果。

在同样条件下，网板间距越小，处理效率越高。

但是网板间距过小，会加添污物留存的风险，影响设备的正常运行。

因此，在设计时需要合理权衡间距和处理效率。

格栅板参数回转式机械格栅中的格栅板参数包括宽度、高度和型号等。

不同型号的格栅板适用于不同要求的水处理效果。

需要依据实在废水成分和处理需求来选择。

水位参数回转式机械格栅的水深决议了设备在水中运行的深度。

在选择水位参数时，需考虑处理量和安装条件等多种因素。

安装材料钢材回转式机械格栅的大部分结构部件都是由钢材制成的。

因此，在选购时需要注意钢材的材质和厚度等参数。

不同材质和厚度的钢材对设备使用寿命和安全性有明显影响。

格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅。

目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。

1 粗格栅1.1 回转式粗格栅回转式粗格栅(也称回转式固液分离机)一般由安装在回转链上相隔一定间距的一排排耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。

该型粗格栅是目前应用最多的一种。

从使用情况看，在设备质量良好的条件下，运行状况还是比较令人满意的。

它的弱点在于对于较大尺寸的漂浮物，如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除，而这些漂浮物在城市污水中是常有的。

该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通过底部的导辊，有时需要将设备整体吊出才能检修。

1.2 高链式粗格栅高链式粗格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。

该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点。

国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时，齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。

高链式粗格栅在水下无运动部件，检修比较方便。

它的弱点是长时间运行后，齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平，严重时会卡在栅条内。

因此运行过程中应注意齿耙是否歪斜，发现问题及时调整。

1.3 三索式粗格栅三索式粗格珊是一种历史比较长的格栅，早期的三索式粗格栅在运行过程中容易出现乱绳，栅条卡住齿耙的现象经常发生。

在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。

栅条卡住齿耙的现象也大为减少。

三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索。

两者的弱点也基本一样，但三索式粗格栅调整齿粑的歪斜比较方便。

三索式粗格栅较前面两种粗格栅有一个优点，就是它的安装深度更深。

生活污水处理格栅标题：生活污水处理格栅引言概述：生活污水处理格栅是一种用于处理生活污水中的固体废物的设备。

它在污水处理过程中起到了至关重要的作用。

本文将从五个方面详细介绍生活污水处理格栅的功能和作用。

一、格栅的基本原理1.1 格栅的定义：生活污水处理格栅是一种用于截留和过滤生活污水中固体废物的设备。

1.2 格栅的结构：格栅由一系列水平或者倾斜的金属栅条组成，栅条之间的间距可根据需要进行调整。

1.3 格栅的工作原理：当污水通过格栅时，栅条会截留固体废物，而允许液体通过。

固体废物会被格栅采集起来，以便进一步处理。

二、格栅的功能2.1 固体废物截留：格栅能够有效截留生活污水中的固体废物，如纸张、布料、树叶等，防止其进入后续处理设备。

2.2 维护设备保护：通过截留固体废物，格栅可以减少后续处理设备的磨损和阻塞，延长设备的使用寿命。

2.3 减少环境污染：格栅能够防止固体废物进入水体，减少对环境的污染，保护水资源的质量。

三、格栅的种类3.1 机械格栅：机械格栅通过机械装置将固体废物从污水中截留出来，适合于处理大规模生活污水。

3.2 静态格栅：静态格栅利用固定的栅条结构截留固体废物，适合于小型生活污水处理厂或者家庭使用。

3.3 旋转格栅：旋转格栅通过旋转的栅条将固体废物从污水中分离出来，适合于处理高浓度的生活污水。

四、格栅的维护和清理4.1 定期清理：格栅需要定期清理固体废物，以保证其正常工作。

清理频率根据实际情况而定。

4.2 检查和维修：定期检查格栅的运行情况，及时发现并修复栅条的损坏或者松动，确保其正常运行。

4.3 栅条清洗：格栅栅条可能会被附着的污垢覆盖，需要进行清洗，以保证其截留效果。

五、格栅的应用领域5.1 城市污水处理厂：格栅是城市污水处理厂的重要设备，用于预处理生活污水，减少固体废物对后续处理设备的影响。

5.2 工业废水处理：格栅也可以用于工业废水处理，截留工业废水中的固体废物，保护环境和设备。

回转式细格栅除污机操作规程宜兴市华电环保设备有限公司目录1、工作原理2、一般性能描述3、性能和结构4、主要技术参数：5、主要材质：6、现场控制箱7、设计、制造及质量控制8、检验与试验要求9、设备的安装、运行、维修手册10、注意事项及维护1、工作原理回转式机械细格栅是一种用于水源口拦除固体垃圾的专用设备，它可以连续自动地清除污水中的各种形状的漂浮物。

当格栅链在减速机驱动机构的驱动下，安工作方向做循环运动，此时水槽中的水流经齿耙栅隙，耙齿格栅对水中的固体杂物进行拦截，并由运动中的耙齿将其捞起，随耙齿链一起向上运行到达顶部后，通过链轮和弯轨的导向，使每组耙齿之间产生相对运动，达到自清目的，致使大部分固态杂物因自身重力而落下，另一些粘附在栅缝中的杂物在反转清洗刷的作用下把耙齿的杂物洗刷干净，并均匀地落入螺旋输送机中。

由于耙齿格栅链是一个封闭式循环机构，所以它可以自动连续地工作，对水中漂浮杂物不断地进行清除。

2、一般性能描述循环耙式清污机适用于原生污水的漂浮物的清除，其主要部件是通常称为“耙齿”或“耙爪”的过滤元件。

整个格栅部件直接安装在渠道上，固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。

格栅支架的二侧均固定有混凝土渠道上，并且拆卸方便，格栅在安装过程中保证渠道内的所有污水能全部流经格栅，并且格栅在除污过程中在格栅两侧无死坑。

格栅除污机构在运行中断后一旦恢复运行时，格栅除污机构能在完全阻塞的格栅上去除积聚的栅渣。

机械格栅架、支架及各运动构件均为户外型，所有构件的设计保证在最恶劣的环境中使用寿命最长。

3、性能和结构回转式机械格栅主要由机架、驱动装置（电机减速机）、二侧牵引链、导向链轮、钩形栅片、清扫用转刷及现场控制箱组成。

◆齿耙齿耙是由诸多小齿耙相互联接组成一个硕大的旋转面，捞渣彻底、干净、运转灵活可靠。

齿耙具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。

卸料后的回程耙栅设置实用可靠的卸污吸嘴不会粘附污物。

污水处理厂常用格栅设备简介及选型格栅设备对污水处理厂的正常运行起着非常重要的作用，本文主要介绍各种不同格栅的结构形式、工作原理、主要技术参数等。

预处理系统的栅渣、砂粒一般会有多个产生源，建议设置渣斗，汇集之后统一外运处理。

一、概述污水在进入污水处理厂二级处理构筑物之前一般要先通过格栅进行预处理，目的是尽量去除那些在性质上或大小上不利于后续处理的物质。

当污水二级处理工艺采用传统工艺（主要是指AAO、氧化沟、SBR三大类工艺及其改进工艺）时，格栅系统主要是分离取出较粗大物质；当采用更先进的工艺（主要指MBR膜处理工艺）时，对格栅提出了更高的分离要求，还需要去除毛发等细小纤维物质。

二、格栅分类根据格栅的过滤精度，一般分为三类。

1）粗格栅机械清渣时，过滤精度常采用16～25mm，人工清渣时采用25～40mm。

目前，绝大部分的污水处理厂都采用机械清渣，自动化程度高，操作人员劳动强度低；人工清渣方式只在小型污水处理站（通常以2000m3/d为界）使用。

粗格栅一般设置在进水泵房之前，主要用以去除较大尺寸的漂浮、悬浮物质，保护水泵运行，避免叶轮缠绕、堵塞等事故，同时，部分粗大物质的去除也能够有效降低后续格栅系统的运行负荷。

2）细格栅过滤精度常采用2～15mm，机械清渣，配合粗格栅使用，主要用以去除粗格栅“漏网”的小颗粒悬浮物质，降低后续污水处理构筑物的运行负荷。

3）精细格栅主要应用于先进的MBR膜处理工艺，过滤精度常采用0.5mm、0.75 mm、 1.0mm 三种，主要用以去除毛发等细小纤维物质，避免其进入膜系统后在膜表面“成辫”进而导致膜组件内发生板结，甚至部分膜组件失效。

三、常用的粗格栅设备常用的粗格栅主要包括：回转式格栅除污机、链式格栅除污机、抓斗式格栅除污机、阶梯式格栅除污机等。

3.1 回转式格栅除污机回转式格栅除污机一般由安装在回转链上间隔一定距离的耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动将水中漂浮物捞出至顶端翻转后卸下。

一、格栅1概述1.1产品名称及定义在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行，是由一组（或多组）相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。

1.2产品分类、功能及特点、适用范围格栅种类及分类方式很多，总体可分为格栅机和筛网（条）两大类。

格栅机适用于较高悬浮物浓度污水，筛网适用于低悬浮物浓度污水。

常用格栅机类型有：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。

其适用范围与特点见表1。

表1 常用格栅机适用范围及特点类型适用范围优点缺点臂式格栅机中等深度的宽大格栅维护方便、寿命长构造较复杂、耙齿与栅条对位较难链式格栅机深度不大的中小型格栅，主要清除长纤维、带状物构造简单、占地小杂物可能卡住链条和链轮钢绳式格栅机固定式适用于深度范围大的中小型格栅，移动式适用于宽大格栅适用范围广、检修方便防腐要求高、检修时需停水回转式格栅机深度较小的中小型格栅结构简单、动作可靠、检修容易、重量轻。

制造要求高、占地较大1.3产品通用技术要求1）栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。

2）在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm。

在小污水站，设置一道格栅即可，栅条间隙应为3～15mm。

3）过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。

过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。

栅后渠底应比栅前相应降低0.1～0.3m。

4）格栅有效过水面积按流速0.6～1.0m/s计算，但总宽度不小于进水管渠宽度的1.2倍，格栅倾角应为45°～75°，如果为人工格栅则采用安装角度30°～60°。

机械格栅分类及适用范围1. 机械格栅的定义和作用机械格栅是一种用于水处理系统中的设备，主要用于去除污水中的固体颗粒和悬浮物。

它是由一系列平行排列的金属或塑料杆构成的，通过其间隙的大小来筛选出不同大小的颗粒。

机械格栅在城市污水处理厂、工业废水处理厂等各种场合中广泛应用，可以有效地保护后续处理设备，提高整个处理系统的效率。

2. 机械格栅的分类根据不同的分类标准，机械格栅可以分为多种类型。

下面将介绍几种常见的分类方式及相应的机械格栅类型。

2.1 根据间隙尺寸根据间隙尺寸的大小，机械格栅可以分为粗格栅、中格栅和细格栅。

2.1.1 粗格栅粗格栅通常具有较大的间隙尺寸，一般在50mm到100mm之间。

它主要用于去除较大颗粒物质，如石块、树枝等。

粗格栅的结构相对简单，不易堵塞，适用于处理大颗粒物质较多的污水。

2.1.2 中格栅中格栅的间隙尺寸介于粗格栅和细格栅之间，一般在20mm到50mm之间。

它可以去除介于粗颗粒和细颗粒之间的悬浮物质，如纸张碎片、塑料袋等。

中格栅在处理一般工业废水和城市污水时效果较好。

2.1.3 细格栅细格栅的间隙尺寸相对较小，一般在5mm到20mm之间。

它主要用于去除微小颗粒和悬浮物质，如沙子、细碎纤维等。

细格栅通常应用于对出水要求较高的场合，如纺织工业废水处理等。

2.2 根据清污方式机械格栅还可以按照清污方式的不同进行分类，包括定期手工清理、自动清理和连续自动清理三种类型。

2.2.1 定期手工清理定期手工清理型机械格栅是最传统的一种类型，需要人工定期清理格栅上的污物。

这种格栅结构简单、成本低廉，但需要人力投入，清理周期较长。

2.2.2 自动清理自动清理型机械格栅采用机械装置或水流冲击等方式进行清污。

它可以根据设定的时间间隔或堵塞程度自动进行清理，无需人工干预。

自动清理型机械格栅能够提高处理效率和稳定性，但设备成本较高。

2.2.3 连续自动清理连续自动清理型机械格栅是一种更先进的类型，它通过连续旋转或刮擦的方式实现对污物的清除。

格栅是如何分类的（1）按栅条形式分类按栅条形式分为直棒式栅条格栅、弧形格栅、转筒式格栅和活动栅条格栅。

直棒式栅条格栅外观为普通的直条形，布局简洁，运行可靠，易安装维护，应用范围较为广泛。

弧形格栅主要由驱动装置、栅条组、传动轴、耙板、旋转耙臂、副耙装置等部件组成。

其结构紧凑，占地少，土建费用低，自动控制，运行平稳，可靠，噪声低。

工作时，齿把缓慢地绕着安装在弧形格栅曲率中心处的水平轴转动，去除格栅条上被拦截的污物。

转筒式格栅有栅齿、栅齿轴、链板等组成栅网，以替代传统格栅的栅条。

栅网在机架内做回转运动，从而将污水中的悬浮物拦截并不断分离水中的悬浮物，因而工作效率高、运行平稳、格栅前后水位差小，并且不易堵塞。

该机适合于作细格栅使用。

栅网中的栅齿可用工程塑料或不锈钢两种材料制造，栅齿轴和链板等由不锈钢制造，大大提高了格栅整体的耐腐蚀性能。

较小间隙的格栅一般宜用不锈钢栅齿。

活动栅条格栅机由固定栅条和活动栅条间隔组合，定栅条固定在机架上，并将拦截在固定栅条的污物由下至上逐级提升到格栅顶部的排渣口卸料，便于栅条的组合和更换。

（2）按栅条间距分类按栅条间距分为粗格栅（间距为40～100mm）、中格栅（间距为10～40mm）、细格栅（间距为3～10mm）。

（3）按栅渣清除方式分类根据格栅上截留物的清除方法不同，可将格栅分为人工清理格栅和机械格栅。

人工清理格栅只适用于处理水量不大或所截留的污染物量较少的场合。

此类格栅用直钢条制成，与水平面成45°～60°倾角放置。

栅条间距视污水中固体颗粒大小而定，污水从间隙中流过，固体颗粒被截留，然后用人工定期清除。

1.1.格栅的选型1.1.1. 钢丝绳牵引式机械格栅适用深度较深的渠，栅隙较大（一般为20~100mm，即粗格栅），渠宽不大于4m的场合。

超过4m可选用移动式抓斗。

过10m时，功率须加大。

1.1.2. 回转耙齿式机械格栅回转耙齿式机械格栅是污水处理中的一种重要的前级拦污设备。

由尼龙或不锈钢制成的耙齿按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动链轮的驱动下自下而上作连续循环运动，将截留在耙齿上的固体悬浮物从污水中输送到地面或平台上方，并在耙齿旋转啮合的过程中将物料清除，以达到保护水泵和减轻后续工序的处理负荷的目的。

RAG回转耙齿式机械格栅同时也应用于工业上的固液分离。

（一）适用范围●用于给排水泵站、城市行活污水处理厂、城市自来水厂的前级拦污，用作粗、细格栅均可；●造纸、制糖、酿酒、食品加工、屠宰、皮革、纺织、印染、石化等工业废水调节池前去除悬浮物；（二）材质说明1.机架采用碳钢防腐或不锈钢304。

2.耙齿采用尼龙或不锈钢。

3.其余与水接触的零部件采用不锈钢304。

（三）外形尺寸与安装尺寸回转耙齿式机械格栅有单体机和并联机两种结构形式，一般情况下，格栅宽度在1600mm以下做成单体机，宽度在1600mm以上做成并联机。

（四）选型方法与主要技术参数设计选型时先选定格栅缝隙δ和卸渣高度H3以及沟渠和液面的高差（即H1-h），再根据格栅过流流量来计算格栅的宽度B和标称高度H选定格栅的型号。

也可以根据水位要求与建筑结构来选型，然后核算其过流流量，格栅过流流量应大于最大来水流量。

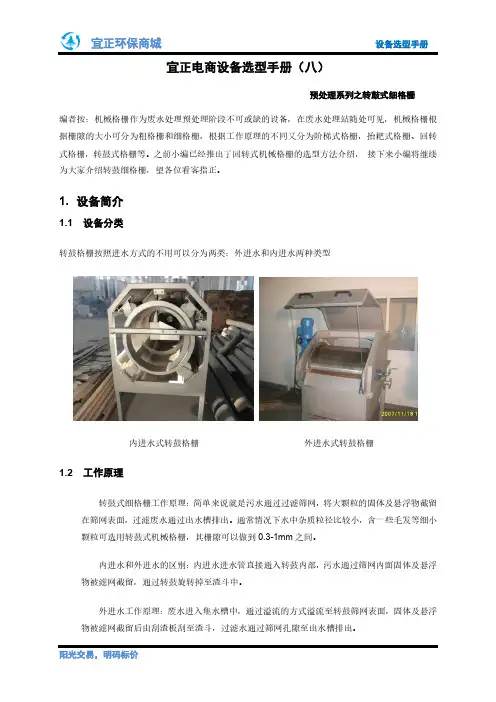

格栅过流流量计算公式：Q=KBhV其中：Q格栅过流流量，m³/sK是格栅缝隙有关的流量系数B格栅宽度h过流水深，一般低于沟渠高度300mm以上V过流流速，一般按0.5~1.0mm/s计算流量系数K回转耙齿式机械格栅的主要技术参数1.1.3. 转鼓式机械格栅机水中漂浮物经栅筒过滤后，除污耙自动回转梳除栅渣，卸入栅筒中的集渣斗内，由底部的螺旋输送机提升，栅渣边上行边沥水，至顶端压榨段时挤压脱水，脱水后的含固量可达40%左右，入贮渣容器中，外运处理。

机械格栅的结构组成机械格栅是一种常见的水处理设备，用于固液分离和废水处理过程中的颗粒物拦截。

它由一系列金属杆或板组成，这些杆或板之间有固定的间隔，形成了一个开放的结构。

机械格栅的结构组成可以分为以下几个部分：进水槽、格栅架、格栅杆或板、清污装置和出水口。

1. 进水槽：进水槽是机械格栅的起始部分，用于接收待处理的废水。

进水槽通常位于废水处理系统的前端，其作用是平稳地引导废水进入机械格栅，避免水流速度过快或过慢对后续处理设备产生影响。

2. 格栅架：格栅架是机械格栅的主体部分，由金属材料制成。

格栅架通常呈矩形或平行四边形的形状，其长度和宽度可以根据实际需要进行调整。

格栅架的结构牢固，能够承受废水中的冲击力和压力，确保格栅的稳定性和可靠性。

3. 格栅杆或板：格栅杆或板是机械格栅的重要组成部分，用于拦截废水中的固体颗粒物。

格栅杆通常是由一系列金属杆组成，这些杆之间的间隔可以根据需要进行调整，以适应不同颗粒物的大小。

格栅板则是由一系列金属板组成，板与板之间有固定的间隔，形成了一个开放的结构，使废水能够通过而颗粒物被拦截。

4. 清污装置：由于废水中的固体颗粒物会不断积累在格栅杆或板上，清污装置的作用是定期清除这些颗粒物，保持格栅的畅通。

常见的清污装置有刮泥机、刮板机和水流冲洗装置等。

刮泥机通过刮板的旋转将颗粒物刮下，并通过输送装置将其排出；刮板机则是通过刮板的运动将颗粒物推到一侧，再由输送装置排出；水流冲洗装置则是通过高压水流冲刷格栅杆或板上的颗粒物，将其冲洗至下方的收集槽中。

5. 出水口：出水口是机械格栅的最后部分，用于排出经过固液分离后的废水。

出水口通常位于机械格栅的底部，确保经过格栅处理后的水能够顺利流出。

出水口的设计需要考虑废水的流量和水质要求，以确保出水的稳定性和达标排放。

机械格栅的结构组成包括进水槽、格栅架、格栅杆或板、清污装置和出水口等部分。

这些部分相互配合，通过固液分离和颗粒物拦截的过程，实现废水的处理和净化。

污水处理设备格栅的作用及分类格栅作用：格栅是污水处理设备中有一个厂区后续设备起保护作用的构筑物，它既能拦截杂物，又能保护后续处理污水的构筑物。

实际处理污水的作用：格栅属于筛滤，是一级处理，用以拦截较粗大的悬浮物或漂流杂质，如木屑、碎皮、纤维、毛发、果皮、蔬菜、塑料制品等，以便减轻后续处理设施的处理负荷，以免堵塞后续进水管道已经各种泵。

格栅的分类有：一、按栅渣清除方式可分为人工清渣格栅、机械清渣格栅和水力清除格栅三类。

二、依照运转方式分类为：1、高链式机械格栅①由驱动装置、机架、除污耙、撇除机构、同步链条、栅条等构成。

② 适用范围：该格栅适用于深池，如污水收集深井池等。

对污水中的长纤维、带状物等杂物去除效果较好优点：该格栅占地面积小，结构较为简单，因此制造、维护较为方便。

缺点：是杂物进人链条和链轮之间时容易被卡住，套筒滚子链造价高．耐腐蚀性较差。

2、回旋式格栅简介：内驱动装置、撇渣机构、除污耙板、链条、机架及格栅条等构成，驱动装置通过链条带清除栅条截留的杂物。

再通过撇渣机构将其去除。

适用范围：该格栅适用于各种池深与水深的大颗粒物质的拦污。

优点：该格栅结构紧凑、体积小、重量轻、运行平稳、维护方便；可实行手动间断运行、自动连续运行。

缺点：需配置圆弧的格栅，制造较为困难，且设备占地面积较大，对小颗粒杂质的去除效果差。

3、旋转式格栅简介：由驱动装置、撇渣机构、除污耙齿、链条、帆架及栅条等构成。

该格栅具有不锈钢及非金属齿两种装置。

可自动分别固液和去除污水中各种形状的杂物。

适用范围：该格栅一般用于深池，亦可用于浅池。

适合于去除污水中各种形状的杂物。

优点：该格栅可适用于不同深度的格栅井，去污效果好，固液自动分别程度高，设备占地面积小。

缺点：是制造、安装较为困难。

4、型阶梯形机械格栅简介：该格栅由机架、驱动装置、连杆机构、固定栅条、可动栅条等构成。

可动栅条经连杆机构在驱动电机的带动下做圆周运动，每次圆周运动均把上次截留在固定栅条上的物质，提升到上一级固定栅条上；周而复始地运动，则把下部截留的杂质提升到上部，直到分别出机外。

生活污水处理格栅引言概述：生活污水处理格栅是现代污水处理系统中的重要设备，用于去除污水中的固体杂质。

它的作用不仅仅是保护下游设备的正常运行，还能有效减少水体污染，提高水质。

本文将从五个大点来阐述生活污水处理格栅的相关内容。

正文内容：1. 生活污水处理格栅的作用1.1 捕捉固体杂质：生活污水中含有大量的固体杂质，如纸张、布料、树叶等。

格栅能够有效地捕捉这些杂质，防止它们进入下游处理设备，保证后续处理的顺利进行。

1.2 保护设备：格栅能够防止大块的杂质进入处理设备，避免设备阻塞或者损坏，延长设备的使用寿命，减少维护和维修的成本。

2. 生活污水处理格栅的分类2.1 机械格栅：机械格栅是常见的格栅类型，通过机械运动将固体杂质从污水中捕捉出来。

它可以分为链条格栅、旋转格栅和固定格栅等多种形式，适合于不同规模和处理要求的污水处理厂。

2.2 静态格栅：静态格栅是一种不需要机械运动的格栅，通过固定的网格结构将固体杂质截留。

它具有结构简单、运行稳定、维护方便等优点，适合于小型污水处理设施和一些特殊场所。

3. 生活污水处理格栅的工作原理3.1 水流分流：污水进入格栅后，通过格栅的设计，使水流在格栅上形成份流，将固体杂质引导到格栅的截留区域。

3.2 固体截留：格栅上的网格结构能够截留固体杂质，使其停留在格栅上方，而清洁的水流则通过网格结构流向下游处理设备。

3.3 清理排污：当格栅上的固体杂质积累到一定程度时，需要进行清理。

清理方式可以是人工清理或者自动清理，保证格栅的正常运行。

4. 生活污水处理格栅的应用领域4.1 城市污水处理厂：城市污水处理厂是生活污水处理格栅的主要应用领域之一。

格栅能够在污水进入处理系统之前，有效去除固体杂质，提高后续处理设备的效率。

4.2 工业废水处理：工业废水中往往含有大量的固体颗粒和悬浮物，格栅可以有效去除这些杂质，减少废水对环境的污染。

4.3 农村生活污水处理：农村地区往往缺乏完善的污水处理设施，格栅可以作为简易处理设备，去除固体杂质，提高农村生活污水的处理效果。

机械格栅技术参数一、引言机械格栅是一种常用于污水处理厂和工业废水处理系统中的固液分离设备，能够有效地去除废水中的固体杂质。

机械格栅的工作原理是利用格栅上的横梁和棒状物，在水流的冲击下将固体杂质拦截在格栅上，随后利用机械齿轮或链条进行定时清理。

本文将介绍机械格栅的技术参数，包括其结构特点、规格尺寸、处理能力、电气参数等方面。

二、结构特点1. 栅条：通常由不锈钢制成，具有高强度和耐腐蚀性，可根据不同的需求选择不同尺寸和形状的栅条；2. 装置：包括栅箱、导向板、清渣机构等部分，主要由碳钢或不锈钢制成，保证设备的稳定性和耐用性；3. 传动系统：采用齿轮传动或链条传动，确保清理操作的高效性和可靠性。

三、规格尺寸1. 栅距：通常在5mm-100mm之间，可根据实际处理需求进行调整；2. 设备尺寸：根据处理能力和工艺需求，可定制不同尺寸的设备，包括长度、宽度和高度；3. 进出水口尺寸：根据需要进行设计，确保水流的顺畅和稳定。

四、处理能力1. 处理水量：从几立方米到数百立方米不等，可根据实际需要灵活调整；2. 固体收集率：一般能够达到85%-95%，有效实现固液分离；3. 清理频率：根据处理水的污染程度和颗粒物的含量进行调整，确保设备的高效运行。

五、电气参数1. 电机功率：根据设备的尺寸和处理能力采用不同功率的电机，一般在0.37kW-5.5kW之间；2. 控制方式:可选用手动控制或自动控制系统进行设备的操作和监控，以确保设备的稳定性和安全性。

六、安全保护1. 设备配备防挤手装置，防止操作人员在清理过程中受伤；2. 设备采用过载保护装置和限位开关，确保在异常情况下停机和报警，保护设备和人员的安全。

七、维护保养1. 设备结构简单，易于清洗和维护，定期对设备进行清理和润滑保养，延长设备寿命；2. 定期检查电气部分的接线和连接，确保设备的安全运行。

八、结语机械格栅作为污水处理系统中重要的固液分离设备，具有处理能力强、操作简便、适用范围广等特点，得到了广泛的应用。
