交流直流转换电路

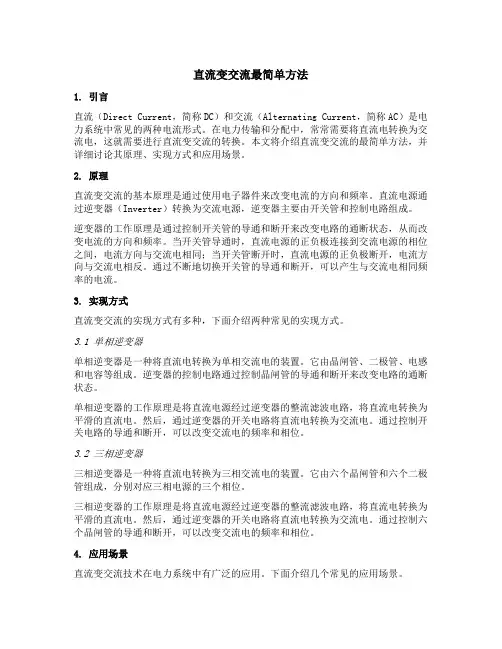

直流变交流最简单方法1. 引言直流（Direct Current，简称DC）和交流（Alternating Current，简称AC）是电力系统中常见的两种电流形式。

在电力传输和分配中，常常需要将直流电转换为交流电，这就需要进行直流变交流的转换。

本文将介绍直流变交流的最简单方法，并详细讨论其原理、实现方式和应用场景。

2. 原理直流变交流的基本原理是通过使用电子器件来改变电流的方向和频率。

直流电源通过逆变器（Inverter）转换为交流电源，逆变器主要由开关管和控制电路组成。

逆变器的工作原理是通过控制开关管的导通和断开来改变电路的通断状态，从而改变电流的方向和频率。

当开关管导通时，直流电源的正负极连接到交流电源的相位之间，电流方向与交流电相同；当开关管断开时，直流电源的正负极断开，电流方向与交流电相反。

通过不断地切换开关管的导通和断开，可以产生与交流电相同频率的电流。

3. 实现方式直流变交流的实现方式有多种，下面介绍两种常见的实现方式。

3.1 单相逆变器单相逆变器是一种将直流电转换为单相交流电的装置。

它由晶闸管、二极管、电感和电容等组成。

逆变器的控制电路通过控制晶闸管的导通和断开来改变电路的通断状态。

单相逆变器的工作原理是将直流电源经过逆变器的整流滤波电路，将直流电转换为平滑的直流电。

然后，通过逆变器的开关电路将直流电转换为交流电。

通过控制开关电路的导通和断开，可以改变交流电的频率和相位。

3.2 三相逆变器三相逆变器是一种将直流电转换为三相交流电的装置。

它由六个晶闸管和六个二极管组成，分别对应三相电源的三个相位。

三相逆变器的工作原理是将直流电源经过逆变器的整流滤波电路，将直流电转换为平滑的直流电。

然后，通过逆变器的开关电路将直流电转换为交流电。

通过控制六个晶闸管的导通和断开，可以改变交流电的频率和相位。

4. 应用场景直流变交流技术在电力系统中有广泛的应用。

下面介绍几个常见的应用场景。

4.1 可再生能源发电系统可再生能源发电系统如太阳能发电和风能发电等常常产生直流电。

交流变直流的原理过程
交流变直流是一种电力转换方式。

在直流电路中，电流的方向始终保持不变。

在交流电路中，电流的方向不断变换。

因此，如果我们想要将交流电转换为直流电，就需要通过一系列的电路来实现。

最常见的交流变直流电路是使用整流器。

整流器的作用是将交流电信号转换为直流电信号。

整流器通过使用二极管来实现这一过程。

二极管具有只允许电流在一个方向流动的性质，因此可以将交流电信号转换为只有一个方向的直流电信号。

当交流电信号进入整流器时，它会被二极管阻止从负极向正极的电流流动，然后从正极输出直流电信号。

但是，由于交流电信号的周期性变化，输出的直流电信号将包含许多脉冲。

因此，需要使用电容器来滤波，使输出的直流电信号更加稳定。

除了整流器之外，还有其他的电路可以将交流电信号转换为直流电信号。

例如，使用电感和电容器的LC滤波电路，可以将交流电信号转换为更加稳定的直流电信号。

无论使用哪种电路，都需要仔细设计和调整参数，以确保输出的直流电信号
满足所需的质量和稳定性要求。

总的来说，交流变直流的原理过程是通过电路将交流电信号转换为只有一个方向的直流电信号，并使用滤波电路将其变得更加稳定。

无论是在家庭用电、工业控制、还是电子产品中，交流变直流都是电力转换中不可或缺的一部分。

交流转直流电路图大全（逆变电源/升压电源/交流直流转换器）交流转直流电路图（一）交流变直流的电路是将正弦渡交流电变成直流的电路，如果输入的信号不是正弦波，而是三角波或是失真比较大的正弦波，平均值与有效值的关系就为1.11倍，因而测量误差就会比较大，这种情况不用平均值，而是直接换算成能求得交流的有效值再转换成直流，圈所示为交流有效值与直流的转换电路，它主要用于信号测量的设备中。

逆变电源把直流电逆变成交流电的电路称为逆变电路。

在特定场合下，同一套晶闸管变流电路既可作整流，又能作逆变。

如下图所示：高电压升压电源电路：交流220V转直流600V开关电源电路规格：开关频率：70~100kHz的设计指南：DCM的模式下，输出功率为200瓦输入有效值电流的劣化状况连续电流模式计算公式为：如果最佳操作占空比设定为D = 0.35 ，然后输入峰值电流因此，电压检测电压等级限制从FAN7554数据是1.5V220V转正负5V电源电路图正负5V电源电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。

LM7805为固定+5V输出稳压集成电路（采取特殊方法也可使输出高于5V），最大输出电流为1A，标准封装形式有TO-220、TO-263。

78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图1所示。

根据能量守恒原则，在理想状态下电源输入输出功率相等。

在实际中，考虑铜损和其他元器件的损耗，电源的输出功率小于输入功率。

78系列和79系列稳压前后直流电压差为2～3V。

由于为正负双电源输出，稳压前后直流电压差应为5～6V。

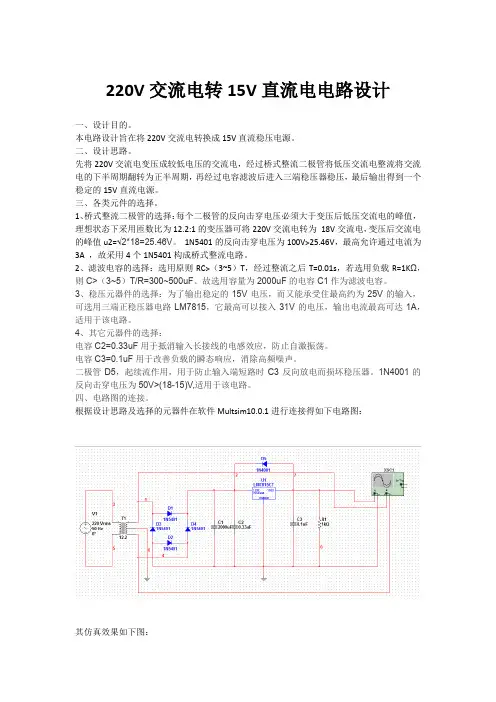

220V交流电转15V直流电电路设计一、设计目的。

本电路设计旨在将220V交流电转换成15V直流稳压电源。

二、设计思路。

先将220V交流电变压成较低电压的交流电，经过桥式整流二极管将低压交流电整流将交流电的下半周期翻转为正半周期，再经过电容滤波后进入三端稳压器稳压，最后输出得到一个稳定的15V直流电源。

三、各类元件的选择。

1、桥式整流二极管的选择：每个二极管的反向击穿电压必须大于变压后低压交流电的峰值，理想状态下采用匝数比为12.2:1的变压器可将220V交流电转为18V交流电，变压后交流电的峰值u2=√2*18=25.46V。

1N5401的反向击穿电压为100V>25.46V，最高允许通过电流为3A ，故采用4个1N5401构成桥式整流电路。

2、滤波电容的选择：选用原则RC>（3~5）T，经过整流之后T=0.01s，若选用负载R=1KΩ，则C>（3~5）T/R=300~500uF。

故选用容量为2000uF的电容C1作为滤波电容。

3、稳压元器件的选择：为了输出稳定的15V电压，而又能承受住最高约为25V的输入，可选用三端正稳压器电路LM7815，它最高可以接入31V的电压，输出电流最高可达1A，适用于该电路。

4、其它元器件的选择：电容C2=0.33uF用于抵消输入长接线的电感效应，防止自激振荡。

电容C3=0.1uF用于改善负载的瞬态响应，消除高频噪声。

二极管D5，起续流作用，用于防止输入端短路时C3反向放电而损坏稳压器。

1N4001的反向击穿电压为50V>(18-15)V,适用于该电路。

四、电路图的连接。

根据设计思路及选择的元器件在软件Multsim10.0.1进行连接得如下电路图：其仿真效果如下图：根据仿真效果图，可以看到最后的输出电压为14.929V，与目标15V的偏差为0.47%，偏差很小，符合设计初衷。

五、设计总结。

通过本次设计使自己了解到关于交流电转直流电的一些基本知识，同时也了解到了自己的不足。

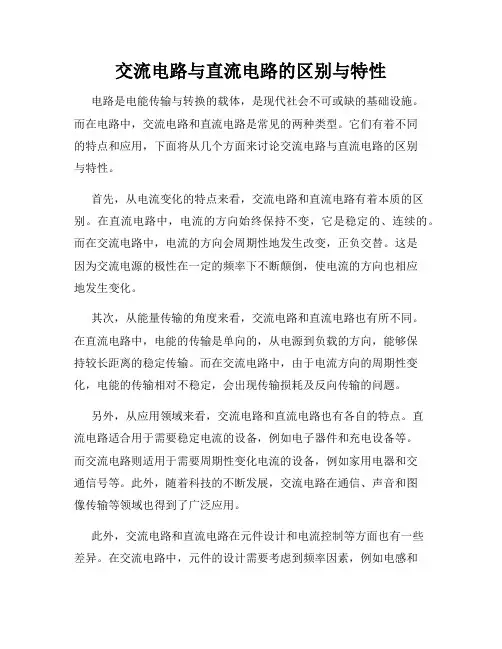

交流电路与直流电路的区别与特性电路是电能传输与转换的载体，是现代社会不可或缺的基础设施。

而在电路中，交流电路和直流电路是常见的两种类型。

它们有着不同的特点和应用，下面将从几个方面来讨论交流电路与直流电路的区别与特性。

首先，从电流变化的特点来看，交流电路和直流电路有着本质的区别。

在直流电路中，电流的方向始终保持不变，它是稳定的、连续的。

而在交流电路中，电流的方向会周期性地发生改变，正负交替。

这是因为交流电源的极性在一定的频率下不断颠倒，使电流的方向也相应地发生变化。

其次，从能量传输的角度来看，交流电路和直流电路也有所不同。

在直流电路中，电能的传输是单向的，从电源到负载的方向，能够保持较长距离的稳定传输。

而在交流电路中，由于电流方向的周期性变化，电能的传输相对不稳定，会出现传输损耗及反向传输的问题。

另外，从应用领域来看，交流电路和直流电路也有各自的特点。

直流电路适合用于需要稳定电流的设备，例如电子器件和充电设备等。

而交流电路则适用于需要周期性变化电流的设备，例如家用电器和交通信号等。

此外，随着科技的不断发展，交流电路在通信、声音和图像传输等领域也得到了广泛应用。

此外，交流电路和直流电路在元件设计和电流控制等方面也有一些差异。

在交流电路中，元件的设计需要考虑到频率因素，例如电感和电容的选择。

而直流电路则更注重稳态分析和电流的控制，例如通过调整电阻和电压来实现电流的控制。

综上所述，交流电路和直流电路在电流变化、能量传输、应用领域、元件设计等方面都存在着差异和特点。

了解这些区别与特性，对于我们选择正确的电路类型、进行合适的电气设计和应用有着重要的意义。

-----完成-----【参考翻译】电路是电能传输与转换的载体，是现代社会不可或缺的基础设施。

而在电路中，交流电路和直流电路是常见的两种类型。

它们有着不同的特点和应用，下面将从几个方面来讨论交流电路与直流电路的区别与特性。

首先，从电流变化的特点来看，交流电路和直流电路有着本质的区别。

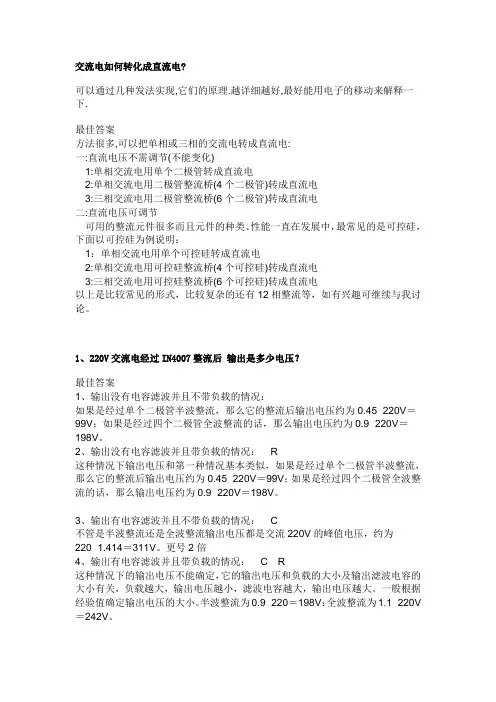

交流电如何转化成直流电?可以通过几种发法实现,它们的原理.越详细越好,最好能用电子的移动来解释一下.最佳答案方法很多,可以把单相或三相的交流电转成直流电:一:直流电压不需调节(不能变化)1:单相交流电用单个二极管转成直流电2:单相交流电用二极管整流桥(4个二极管)转成直流电3:三相交流电用二极管整流桥(6个二极管)转成直流电二:直流电压可调节可用的整流元件很多而且元件的种类、性能一直在发展中，最常见的是可控硅，下面以可控硅为例说明：1：单相交流电用单个可控硅转成直流电2:单相交流电用可控硅整流桥(4个可控硅)转成直流电3:三相交流电用可控硅整流桥(6个可控硅)转成直流电以上是比较常见的形式，比较复杂的还有12相整流等，如有兴趣可继续与我讨论。

1、220V交流电经过IN4007整流后输出是多少电压？最佳答案1、输出没有电容滤波并且不带负载的情况：如果是经过单个二极管半波整流，那么它的整流后输出电压约为0.45×220V＝99V；如果是经过四个二极管全波整流的话，那么输出电压约为0.9×220V＝198V。

2、输出没有电容滤波并且带负载的情况：R这种情况下输出电压和第一种情况基本类似，如果是经过单个二极管半波整流，那么它的整流后输出电压约为0.45×220V＝99V；如果是经过四个二极管全波整流的话，那么输出电压约为0.9×220V＝198V。

3、输出有电容滤波并且不带负载的情况： C不管是半波整流还是全波整流输出电压都是交流220V的峰值电压，约为220×1.414＝311V。

更号2倍4、输出有电容滤波并且带负载的情况： C R这种情况下的输出电压不能确定，它的输出电压和负载的大小及输出滤波电容的大小有关，负载越大，输出电压越小，滤波电容越大，输出电压越大。

一般根据经验值确定输出电压的大小。

半波整流为0.9×220＝198V：全波整流为1.1×220V ＝242V。

交流转直流的整流过程
交流转直流的整流过程是一种电力转换方式，用于将交流电转化为直流电。

整
流过程旨在将交流电信号中的负半周部分移除，只保留正半周部分。

整流过程主要通过使用一种称为整流器的电子元件来实现。

整流器通常由二极
管构成，其目的是允许电流在一个方向上流动，阻止在另一个方向上流动。

在整流器中，交流电源的两个输出极性经过整流器后，输出的电流变为单向流动的直流电。

整流过程可以分为半波整流和全波整流两种方式。

在半波整流中，仅利用输入
信号的正半周部分，而负半周部分被去除。

这一过程可通过单个二极管实现。

而全波整流则通过使用四个二极管和一个中心点连接处为负的二极管负载电阻来完成。

全波整流能够充分利用输入信号的全部功率。

整流过程的应用非常广泛。

例如，在电子设备中，整流过程可用于将交流电源
转化为直流电源，以供电路中的其他电子元件使用。

此外，在工业自动化和能源转换等领域，交流转直流的整流过程也扮演着关键的角色。

总之，交流电转直流的整流过程通过使用特定的整流器电路来实现，旨在将交
流电信号转化为单向流动的直流电。

这一过程在许多领域都发挥着重要作用，并帮助实现电力的有效转换与利用。

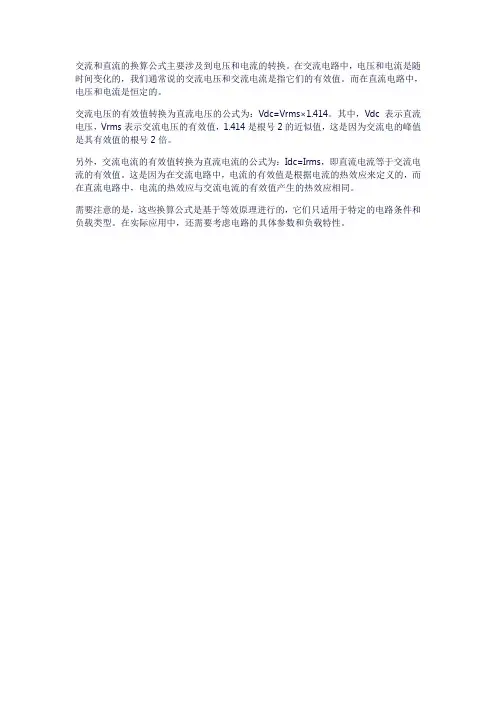

交流和直流的换算公式主要涉及到电压和电流的转换。

在交流电路中，电压和电流是随时间变化的，我们通常说的交流电压和交流电流是指它们的有效值。

而在直流电路中，电压和电流是恒定的。

交流电压的有效值转换为直流电压的公式为：Vdc=Vrms×1.414。

其中，Vdc表示直流电压，Vrms表示交流电压的有效值，1.414是根号2的近似值，这是因为交流电的峰值是其有效值的根号2倍。

另外，交流电流的有效值转换为直流电流的公式为：Idc=Irms，即直流电流等于交流电流的有效值。

这是因为在交流电路中，电流的有效值是根据电流的热效应来定义的，而在直流电路中，电流的热效应与交流电流的有效值产生的热效应相同。

需要注意的是，这些换算公式是基于等效原理进行的，它们只适用于特定的电路条件和负载类型。

在实际应用中，还需要考虑电路的具体参数和负载特性。

三相桥式整流电路工作原理
三相桥式整流电路是一种常见的电路拓扑结构，用于将交流电转换为直流电。

其工作原理如下：
1. 调制电压：三相桥式整流电路由三相交流电源提供供电，分别为A、B、C相。

这些交流电源经过变压器降压后，被连接
到整流电路的六个二极管上。

2. 电流流向：正半周：当A相为正半周时，A相的电压高于
B、C相，A相的二极管导通，B、C相的二极管不导通。

此时，电流从A相二极管流向直流负载，形成正的输出电压。

负半周：当A相为负半周时，A相的电压低于B、C相，A相的二
极管不导通，B、C相的二极管导通。

此时，电流从B、C相
二极管流向直流负载，形成负的输出电压。

3. 直流输出：随着A、B、C相交替变化，电流的流向也随之
变化。

三个交流相之间的偏置电压依次作用于直流负载，最终将交流电转化为直流电。

同时，由于交流相之间的时间间隔很短，所以直流输出的波动较小，能够满足大部分电子设备对电源稳定性的要求。

总结：三相桥式整流电路通过六个二极管将三相交流电转换为直流电。

利用交流相之间的电压偏置，形成正负的输出电压，实现直流电的输出。

这种电路结构具有输出稳定、效率高等优点，被广泛应用于工业领域中。

交直流转换电路课程设计一、教学目标本课程的教学目标是使学生掌握交直流转换电路的基本原理和应用方法，培养学生的电路分析和设计能力。

具体目标如下：1.理解交直流转换电路的基本概念和原理。

2.掌握交直流转换电路的电路图符号和参数含义。

3.了解交直流转换电路的种类和特点。

4.熟悉交直流转换电路的应用领域。

5.能够分析交直流转换电路的工作原理。

6.能够设计简单的交直流转换电路。

7.能够对交直流转换电路进行调试和故障排除。

8.能够运用交直流转换电路解决实际问题。

情感态度价值观目标：1.培养学生的科学思维和创新能力。

2.培养学生对电子技术的兴趣和热情。

3.培养学生的团队合作和交流能力。

二、教学内容本课程的教学内容主要包括交直流转换电路的基本原理、电路图符号、参数含义、种类和特点以及应用领域。

具体内容包括：1.交直流转换电路的基本原理和电路图符号。

2.常见交直流转换电路的种类和特点。

3.交直流转换电路的参数含义和计算方法。

4.交直流转换电路的应用领域和实例分析。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。

具体方法包括：1.讲授法：通过教师的讲解，使学生掌握交直流转换电路的基本原理和应用方法。

2.讨论法：通过小组讨论，培养学生的思考能力和团队合作精神。

3.案例分析法：通过分析实际案例，使学生更好地理解和应用交直流转换电路的知识。

4.实验法：通过实验操作，培养学生的动手能力和实验技能。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用合适的教材，提供全面、系统的交直流转换电路知识。

2.参考书：提供相关的参考书籍，供学生深入学习和拓展知识。

3.多媒体资料：制作PPT、动画等多媒体资料，生动展示交直流转换电路的工作原理和应用实例。

4.实验设备：准备交直流转换电路实验所需的设备和器材，提供学生动手实践的机会。

五、教学评估本课程的评估方式将采用多元化的形式，以全面、客观地评价学生的学习成果。

电子技术课程设计简要说明：该电路将微小的输入交流信号u i 的有效值精确地转换成为直流电压输出U o ，以便于用直流电表进行测量。

思考题：1．直接用二极管整流电路能否实现上述电路功能？为什么？ 2．该电路能够测量的信号的频率范围是多少？参考文献：施良驹 《集成电路应用集锦》电子工业出版社，1988，6何希才，白广存 《最新集成电路应用300例》科学技术文献出版社，1995庄效恒，李燕民 《模拟电子技术》机械工业出版社，1998，2R 3u U oC一、课题名称：交流电压/直流电压转换电路二、课题摘要：该电路将微小的输入交流信号ui 的有效值精确地转换成为直流电压输出Uo ， 以便于用直流电表进行测量。

三、电路原理图：∞++-+15V-15VN 1R 1100kΩ15kΩ∞++-+15V-15VN 2R 6150kΩR 3u i10kΩR 2R 4150kΩ75kΩR 5150kΩD 1C 110μFC 210μF D 2R 7∞++-+15V-15VN 3U oR 8150kΩC 31μF四、工作原理分析： （一）、电路原理分析本电路依次运用微分运算放大电路、半波整流电路和积分电路将微小的交流信号i u 的有效值精确的转换为直流电压输出o U 。

第一部分：同向比例运算电路。

··此电路为同向比例运算电路。

由[1]P129，根据虚断路原则，0i i =，1R 上的压降为0。

i u u +=。

电阻2R 上的电压223f o R u u u R R θ-==+由虚断路原则u u +-≈， 有223o R u u R R +=+ 代入i u u +=，得32(1)o i R u u R =+放大倍数321511 2.510uf R A R =+=+= （2）当2i u 在正半周期时1D 导通，2D 截止。

由虚断路原则，流入运放输入端的净输入电流0d i =，0u +=。

由虚短路原则0u u +-≈=，所以反向输入端为虚地， 故有：214i u i R =， 55o o f u u ui R R --==-；因为：1d f f i i i i +≈=； 代入254i o u u R R =-；所以放大倍数541501150uf R A R =-=-=- 当2i u 在负半周期时，2D 导通，1D 截止。

220v桥式整流电路原理
桥式整流电路是一种常见的电子电路，用于将交流电转换为直
流电。

它由四个二极管组成，通常被用于家用电器和电子设备中。

其原理如下：
当输入交流电压通过桥式整流电路时，首先通过一个变压器降压，然后进入桥式整流电路。

在桥式整流电路中，交流电压先经过
一个二极管，然后通过另外一个二极管。

这两个二极管构成了一个
半波整流电路，使得交流电压的正半周通过其中一个二极管，负半
周通过另一个二极管。

接下来，交流电压的正负半周分别通过另外两个二极管，这样
就形成了一个完整的桥式整流电路。

当输入交流电压的极性改变时，桥式整流电路能够自动调整，使得输出为相同的极性，从而得到一
个稳定的直流输出电压。

通过这种方式，桥式整流电路能够将输入的交流电转换为稳定
的直流电输出，适用于各种电子设备和电路。

这种电路设计简单，
成本低廉，因此在实际应用中得到了广泛的应用。

总之，桥式整流电路通过四个二极管将输入的交流电转换为直
流电输出，其原理简单而有效，适用于各种家用电器和电子设备中。
