变压器及容量等级及性能参数

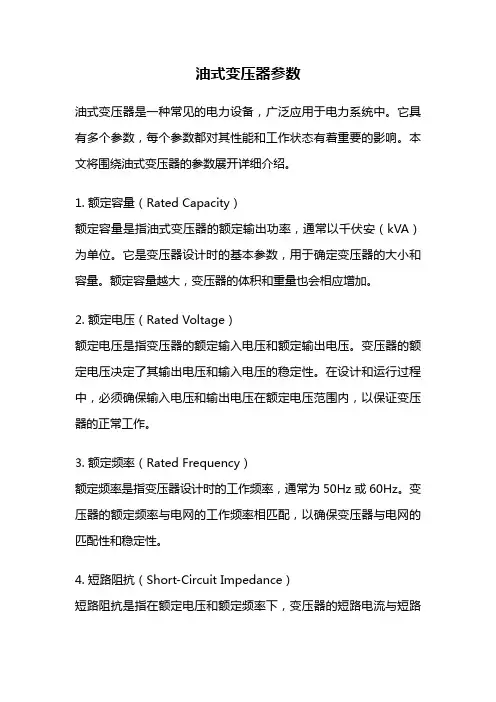

油式变压器参数油式变压器是一种常见的电力设备，广泛应用于电力系统中。

它具有多个参数，每个参数都对其性能和工作状态有着重要的影响。

本文将围绕油式变压器的参数展开详细介绍。

1. 额定容量（Rated Capacity）额定容量是指油式变压器的额定输出功率，通常以千伏安（kVA）为单位。

它是变压器设计时的基本参数，用于确定变压器的大小和容量。

额定容量越大，变压器的体积和重量也会相应增加。

2. 额定电压（Rated Voltage）额定电压是指变压器的额定输入电压和额定输出电压。

变压器的额定电压决定了其输出电压和输入电压的稳定性。

在设计和运行过程中，必须确保输入电压和输出电压在额定电压范围内，以保证变压器的正常工作。

3. 额定频率（Rated Frequency）额定频率是指变压器设计时的工作频率，通常为50Hz或60Hz。

变压器的额定频率与电网的工作频率相匹配，以确保变压器与电网的匹配性和稳定性。

4. 短路阻抗（Short-Circuit Impedance）短路阻抗是指在额定电压和额定频率下，变压器的短路电流与短路电压之比。

短路阻抗反映了变压器内部的电气特性和对外界短路故障的响应能力。

通常用百分比表示，越大表示变压器的短路能力越强。

5. 电压变比（Voltage Ratio）电压变比是指变压器的输入电压与输出电压之间的比值。

变压器通过改变绕组的匝数比例来实现电压的升降。

电压变比决定了变压器的输入和输出电压之间的关系，也是实现电力系统中不同电压级别之间电能传输的重要参数。

6. 空载损耗（No-Load Loss）空载损耗是指变压器在无负载情况下的功率损耗，通常以瓦特（W）或千瓦（kW）为单位。

空载损耗主要来自变压器的铁损耗，即铁心中的涡流损耗和磁滞损耗。

较低的空载损耗意味着变压器的能效较高。

7. 负载损耗（Load Loss）负载损耗是指变压器在负载工况下的功率损耗，通常以瓦特（W）或千瓦（kW）为单位。

电力变压器主要技术参数变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。

主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。

A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。

B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。

与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.F、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.H、相数和频率：三相开头以S表示，单相开头以D表示。

中国国家标准频率f为50Hz。

国外有60Hz的国家（如美国）。

I、温升与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。

冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。

J、绝缘水平：有绝缘等级标准。

绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为 LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为LI75AC35，表示变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。

电力变压器主要技术参数变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。

主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。

A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。

B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）:当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。

与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）:当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.F、负载损耗（kW）:把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.H、相数和频率：三相开头以S表示，单相开头以D表示。

中国国家标准频率f为50Hz。

国外有60Hz的国家（如美国）。

I、xx与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。

冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。

J、绝缘水平：有绝缘等级标准。

绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为LI75AC35，表示变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。

变压器及容量等级及性能参数变压器是电力系统中常用的电力变换设备，用于改变电压和电流的数值，实现电力输送、分配和转换。

根据不同的应用领域和需求，变压器具有不同的容量等级和性能参数。

下面将详细介绍变压器的容量等级和性能参数。

一、容量等级1.低压变压器：低压变压器通常用于居民区、工业用电、商业用电等场合，其额定电压一般在1000V以下。

低压变压器按照容量等级可以分为以下几种：-小型变压器：容量在1-250kVA之间，常用于个别家庭、小型商铺等场所；-中型变压器：容量在250-1000kVA之间，常用于居民楼、小型工业企业等场所；-大型变压器：容量在1000kVA以上，常用于大型工业厂区、商业综合体、机关、学校等场所。

2.高压变压器：高压变压器一般用于输电和配电系统中，其额定电压可达到110kV以上。

高压变压器按照容量等级可以分为以下几种：-小型变压器：容量在1-20MVA之间，常用于中小型工业企业、地铁、医院等场所；-中型变压器：容量在20-100MVA之间，常用于城市配电网、大型工业企业等场所；-大型变压器：容量在100MVA以上，常用于电网的主变压器、变电站等场所。

二、性能参数1.额定容量：变压器的额定容量是指变压器能够持续工作的最大容量，单位通常为千伏安（kVA）。

额定容量是选择变压器的重要参数之一，需要根据实际负载需求来确定。

2.额定电压比：变压器的额定电压比是指变压器的一次侧（高压侧）与二次侧（低压侧）的额定电压之间的比值。

例如，220kV/110kV的变压器，额定电压比为2、额定电压比决定了变压器的变压倍率，选择合适的额定电压比能够满足电力系统的需求。

3.短路阻抗：变压器的短路阻抗是指在额定电压、额定频率下，变压器一侧短路时，通过短路点的电流与瞬时短路电压之比。

短路阻抗是衡量变压器性能的重要指标，它能够反映变压器的电流传输能力和电源事件的持续能力。

4.损耗：变压器的损耗分为无负荷损耗和负载损耗。

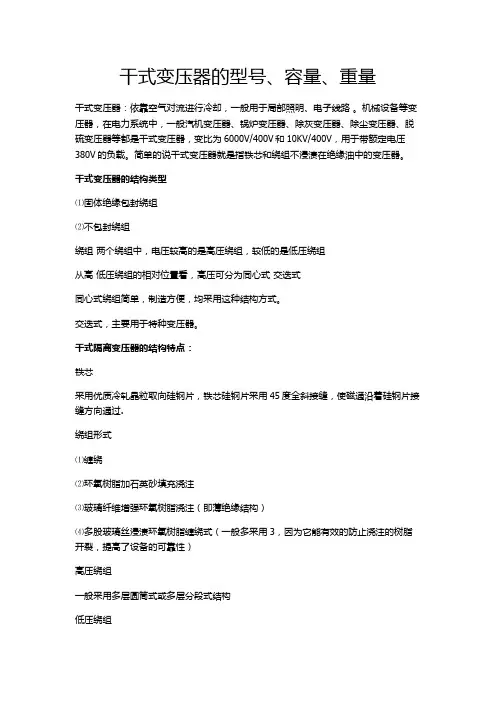

干式变压器的型号、容量、重量干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。

机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。

简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

干式变压器的结构类型⑴固体绝缘包封绕组⑵不包封绕组绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

干式隔离变压器的结构特点：铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过.绕组形式⑴缠绕⑵环氧树脂加石英砂填充浇注⑶玻璃纤维增强环氧树脂浇注（即薄绝缘结构）⑷多股玻璃丝浸渍环氧树脂缠绕式（一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性）高压绕组一般采用多层圆筒式或多层分段式结构低压绕组一般采用层式或箔式结构⒈开启式.是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式.⒉封闭式.器身处在封闭的外壳内，与大气不直接接触.（由于密封.散热条件差.主要用于矿用它属于是防爆型的）⒊浇注式.用环氧树脂或其它树脂浇注作为主绝缘，它结构简单.体积小.适用于较小容量的变压器.相对于油式变压器，干式的变压器因没有油，也就是没有火灾、爆炸、污染等严重问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。

干式变压器的温度控制系统干式变压器的安全运行和它的使用寿命，很大程度上取决于变压器绕组绝缘的安全的可靠性。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

变压器型号及参数大全变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

电路符号常用T当作编号的开头。

变压器电气符号大全收集并列出了双绕组变压器电气符号、三绕组变压器电气符号、自耦变压器电气符号、三相变压器电气符号等，供大家制图或学习时参考。

一、双绕组变压器电气符号变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流（具有某一已知频率）流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

双绕组变压器符号绕组间有屏蔽的双绕组单相变压器在一个绕组上有中心点抽头的变压器耦合可变的变压器二、三绕组变压器电气符号三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。

发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。

每相的高中低压绕组均套于同一铁心柱上。

为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。

三绕组变压器符号三、自耦变压器电气符号自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。

自耦变压器单相自耦变压器星形连接的三相自耦变压器可调压的单相自耦变压器四、三相变压器电气符号三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。

变压器有哪些规格型号及分类标准变压器有哪些规格型号，变压器的分类标准是怎么样的，变压器可以按电压等级分，按绝缘散热介质分，按铁芯结构材质分，变压器还可以按相数与容量来分类，因此规格型号也是多种多样的。

一、变压器的分类标准1.按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV,0.66KV,0.38KV,0 .22KV等。

2、按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

3、按铁芯结构材质分：硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。

4、按设计节能序列分：SG,SJ,S7,S9,S11,S13,S15。

5、按相数分：单相变压器，三相变压器。

6.按容量分：我国现在变压器的额定容量：3KVA,5KVA,10KVA ,15KVA,20KVA,25KVA,30KVA,40KVA,50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA 等。

二、变压器的规格型号变压器的规格型号及含义，变压器的规格型号比较多，不同种类规格其含义也有所不同。

常见的：干式变压器"SCB10－1000KVA/10KV/0.4KV"干式变压器表示的含义：S的意思表示此变压器为三相变压器，如果S换成D则表示此变压器为单相。

C的意思表示(干式变压器)绕组为树脂浇注成形固体。

B的意思是箔式绕组，如果是R则表示为缠绕式绕组，如果是L则表示为铝绕组，如果是Z则表示为有载调压（铜不标）。

10的表示是设计序号，也叫技术序号。

干式变压器的型号、容量、重量————————————————————————————————作者：————————————————————————————————日期：2干式变压器的型号、容量、重量干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。

机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V 的负载。

简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

干式变压器的结构类型⑴固体绝缘包封绕组⑵不包封绕组绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式,主要用于特种变压器。

干式隔离变压器的结构特点：铁芯采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过.绕组形式⑴缠绕⑵环氧树脂加石英砂填充浇注⑶玻璃纤维增强环氧树脂浇注（即薄绝缘结构）⑷多股玻璃丝浸渍环氧树脂缠绕式（一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性）高压绕组一般采用多层圆筒式或多层分段式结构低压绕组一般采用层式或箔式结构⒈开启式。

是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时,相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式。

⒉封闭式.器身处在封闭的外壳内，与大气不直接接触。

（由于密封。

散热条件差.主要用于矿用它属于是防爆型的）⒊浇注式.用环氧树脂或其它树脂浇注作为主绝缘，它结构简单。

体积小.适用于较小容量的变压器。

相对于油式变压器，干式的变压器因没有油，也就是没有火灾、爆炸、污染等严重问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。

电力变压器技术规格书1、设备名称：电力变压器2、所处计划资金项目编号：汾煤计发【2011】363号文件河东矿2011年专项资金（自有资金）3、技术规格参数及性能要求：3.1技术规格：3.1.1 S11-M-315/6/0.4KV电力变压器电压等级：6KV/380V容量：315KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.2 S11-M-1000/6/0.4KV电力变压器电压等级：6KV/380V容量：1000KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.3 S11-M-500/6/0.4KV电力变压器电压等级：6KV/380V容量：500KV A频率：50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.4 S11-500/6/0.4KV电力变压器电压等级：6KV/380V容量：500KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.5供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下： GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2003 电力变压器第5部分承受短路的能力GB_T_6451-2008 油浸式电力变压器技术参数和要求JB/T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求GB/T 22072-2008 干式非晶合金铁心配电变压器技术参数和要求GB/T 15164-1994 油浸式电力变压器负载导则GB 3096-1993 城市区域环境噪声标准JB/T 10088-2004 6kV～500 kV级电力变压器声级JB/T 3837-1996 变压器类产品型号编制方法3.2性能要求:3.2.1 S11-M-315/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.68KW负载损耗≤4.9KW空载电流≤1.25%短路阻抗4%3.2.2 S11-M-1000/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤1.77KW负载损耗≤12.2KW空载电流≤1.1%短路阻抗4.5%3.2.3 S11-M-500/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.97KW负载损耗≤7KW空载电流≤1.4%短路阻抗4%3.2.4 S11-M-500/6/0.4KV S10-500/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.97KW负载损耗≤7KW空载电流≤1.4%短路阻抗4%3.2.5最高气温40℃，最低气温-20℃，最大日温差25℃。

变压器的容量等级及性能参数变压器的容量等级和性能参数是衡量变压器性能的重要指标。

变压器的容量等级是指变压器按照额定容量大小进行分类，并决定了变压器的大小和能够处理的功率范围。

变压器的性能参数包括额定电压、额定电流、额定频率、温度升高限制、短路阻抗等。

一、变压器的容量等级1.小容量变压器：容量小于1000KVA。

小容量变压器主要用于工商业用电和小型居民区供电。

二、变压器的性能参数1. 额定电压（Rated Voltage）：变压器设计的工作电压。

额定电压通常有高压侧和低压侧两个值，分别表示变压器在高压侧和低压侧的额定电压。

2. 额定电流（Rated Current）：变压器在额定电压下的额定工作电流。

3. 额定频率（Rated Frequency）：变压器额定工作的电力系统频率。

在不同地区，额定频率可能有所不同，通常为50Hz或60Hz。

4. 温度升高限制（Temperature Rise Limit）：变压器温升达到额定工作温度时所允许的温度升高。

温度升高限制是决定变压器连续运行的重要指标。

5. 短路阻抗（Short Circuit Impedance）：变压器的短路电流与短路电压之比。

短路阻抗是衡量变压器应对短路电流能力的重要指标。

6. 效率（Efficiency）：变压器输出功率与输入功率之比，通常以百分比表示。

7. 空载损耗（No-load Loss）：变压器在空载状态下的电力损耗。

8. 负载损耗（Load Loss）：变压器在额定负载下的电力损耗。

这些参数综合反映了变压器在不同负载条件下的能力、效率和性能。

根据不同需求和应用场景的不同，选择合适的容量等级和性能参数的变压器，能够提供稳定和高效的电能转换与分配。

1电力变压器能效限定值及能效等级1范围本文件规定了电力变压器的能效限定值、能效等级和试验方法。

本文件适用于三相10kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量30kVA ～2500kVA 的油浸式配电变压器和干式配电变压器；35kV ～500kV 电压等级、额定频率为50Hz 、额定容量为3150kVA 及以上的油浸式电力变压器；三相6kV~35kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量500kVA 及以上的新能源发电侧（光伏用、风电用、储能用）油浸式和干式变压器；三相66kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量3150kVA ～20000kVA 的新能源发电侧（光伏用、风电用、储能用）油浸式变压器。

GB/T 1094.1、GB/T 1094.11和GB/T 2900.95界定的以及下列术语和定义适用于本文件。

3.本文件不适用于充气式变压器、塔筒变压器、机舱变压器。

2规范性引用文件下列文件对本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1094.1电力变压器第1部分总则GB/T 1094.11电力变压器第11部分：干式变压器GB/T 1094.16电力变压器第16部分：风力发电用变压器GB/T 2900.95电工术语变压器、调压器和电抗器GB/T 6451油浸式电力变压器技术参数和要求GB/T 10228干式电力变压器技术参数和要求GB/T 22072干式非晶合金铁心配电变压器技术参数和要求GB/T 25438三相油浸式立体卷铁心配电变压器技术参数和要求GB/T 25446油浸式非晶合金铁心配电变压器技术参数和要求3术语和定义1变压器能效限定值minimum allowable values of energy efficiency for power transformer 在规定测试条件下，变压器空载损耗和负载损耗的允许最高限值。

产品详细参数：◆产品介绍 Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。

S11系列是三相油浸式配电变压器。

铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。

该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。

◆型号含义 The meaning of modelS 11 - M - □ / □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点 Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。

使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。

运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。

◆技术参数 Technical parametersS11-M系列10KV油浸式配电变压器YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍 Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。

同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。

变压器的容量等级及性能参数变压器是电力系统中重要的电力设备之一，主要用于变换电压、电流和功率。

变压器根据容量大小不同，一般分为不同的等级。

容量等级是指变压器的额定容量，通常以千伏安（kVA）为单位。

这里，我们将介绍变压器的容量等级及其性能参数。

变压器的容量等级一般包括 2.5kVA、6.3kVA、10kVA、16kVA、25kVA、40kVA、63kVA、100kVA、160kVA、250kVA、400kVA、630kVA、1000kVA、1600kVA、2500kVA、4000kVA、6300kVA、8000kVA等。

根据不同容量等级的变压器，其用途和性能参数也会有所不同。

首先，变压器的容量等级决定了其额定功率和载流量。

容量等级越大，变压器的额定功率和载流量也越大，能够承受更大的负荷。

因此，在选定变压器时，需要根据实际负荷需求选择适当的容量等级。

其次，变压器的性能参数主要包括额定电压、额定电流、短路阻抗和温升等。

额定电压是指变压器的设计电压，一般有高压侧和低压侧两个额定电压。

额定电流是指变压器的额定负载电流，同时也是变压器的最大承载电流。

短路阻抗是指变压器在额定电压和额定电流状态下短路时的阻性和电感性阻抗，它决定了变压器的短路电流大小。

温升是指变压器在工作过程中发热所引起的温度升高，这也是评价变压器性能好坏的重要指标之一此外，变压器的性能参数还包括过渡电阻、空载损耗、负载损耗和效率等。

过渡电阻是指变压器在从空载转为额定负载时，高压侧电压减小与低压侧电压增大之间的比率。

空载损耗是指变压器在无额定负载时的损耗，主要包括铁损耗和铜损耗。

负载损耗是指变压器在额定负载下的损耗，也是指变压器的输出功率。

效率是指变压器的输出功率与输入功率之比，可以反映变压器的能量转换效率。

总结起来，变压器的容量等级及性能参数主要包括容量等级、额定电压、额定电流、短路阻抗、温升、过渡电阻、空载损耗、负载损耗和效率等。

这些参数直接影响到变压器的负荷能力、稳定性和能效性能，因此在选购和应用变压器时，需要充分考虑这些参数的要求。

干式变压器的型号、容量、重量干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。

机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。

简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

干式变压器的结构类型⑴固体绝缘包封绕组⑵不包封绕组绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

干式隔离变压器的结构特点：铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过.绕组形式⑴缠绕⑵环氧树脂加石英砂填充浇注⑶玻璃纤维增强环氧树脂浇注（即薄绝缘结构）⑷多股玻璃丝浸渍环氧树脂缠绕式（一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性）高压绕组一般采用多层圆筒式或多层分段式结构低压绕组一般采用层式或箔式结构⒈开启式.是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式.⒉封闭式.器身处在封闭的外壳内，与大气不直接接触.（由于密封.散热条件差.主要用于矿用它属于是防爆型的）⒊浇注式.用环氧树脂或其它树脂浇注作为主绝缘，它结构简单.体积小.适用于较小容量的变压器.相对于油式变压器，干式的变压器因没有油，也就是没有火灾、爆炸、污染等严重问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。

干式变压器的温度控制系统干式变压器的安全运行和它的使用寿命，很大程度上取决于变压器绕组绝缘的安全的可靠性。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

电力变压器根本型号与参数知识干式变压器：例如，〔ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ〕:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ如此表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，如果是Ｒ如此表示为缠绕式绕组，如果是Ｌ如此表示为铝绕组，如果是Ｚ如此表示为有载调压〔铜不标〕。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ如此表示此台变压器的额定容量〔１０００千伏安〕。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序与涵义。

〔１〕绕组藕合方式，涵义分：独立〔不标〕；自藕〔Ｏ表示〕。

〔２〕相数，涵义分：单相〔Ｄ〕；三相〔Ｓ〕。

〔３〕绕组外绝缘介质，涵义分；变压器油〔不标〕；空气〔Ｇ〕：气体〔Ｑ〕；成型固体浇注式〔Ｃ〕：包绕式〔ＣＲ〕：难燃液体〔Ｒ〕。

〔４〕冷却装置种类，涵义分；自然循环冷却装置〔不标〕：风冷却器〔Ｆ〕：水冷却器〔Ｓ〕。

〔５〕油循环方式，涵义：自然循环〔不标〕；强迫油循环〔Ｐ〕。

〔６〕绕组数，涵义分；双绕组〔不标〕；三绕组〔Ｓ〕；双分裂绕组〔Ｆ〕。

〔７〕调压方式，涵义分；无励磁调压〔不标〕：有载调压抑〔Ｚ〕。

〔８〕线圈导线材质，涵义分：铜〔不标〕；铜箔〔Ｂ〕；铝〔Ｌ〕铝箔〔ＬＢ〕。

〔９〕铁心材质，涵义；电工钢片〔不标〕；非晶合金〔Ｈ〕。

〔１０〕特殊用途或特殊结构，涵义分；密封式〔Ｍ〕；串联用〔Ｃ〕；起动用〔Ｑ〕；防雷保护用〔Ｂ〕；调容用〔Ｔ〕；高阻抗〔Ｋ〕地面站牵引用〔ＱＹ〕；低噪音用〔Ｚ〕；电缆引出〔Ｌ〕；隔离用〔Ｇ〕；电容补偿用〔ＲＢ〕；油田动力照明用〔Ｙ〕；厂用变压器〔ＣＹ〕；全绝缘〔Ｊ〕；同步电机励磁用〔ＬＣ〕。

变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以与变压器容量、额定电压、绕组连接方式组成。

请问如下电力变压器型号代号含义是？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以与变压器容量、额定电压、绕组连接方式组成。
