运动图像专题一、位移—时间图像1、图像的物理意义x －t 图像描述了质点的位移随时间变化的规律，从中能获取的质点运动的相关信息如下：（1）点（x ，t ）——物体某一时刻的位置与横轴的交点 在参考点的时刻 点 与纵轴的交点 初位置两图的交点 两者相遇 图像在横轴之上： 在参考点正方向位置（2）线图像在横轴之下： 在参考点负方向变化趋势——斜率：v t=∆∆==stan k α（斜率正负表示速度方向） （3）若x-t 图象为倾斜直线则表示物体做匀速直线运动,若x-t 图象是平行t 轴的直线则表示物体静止, 若x-t 图象为曲线则表示物体做变速直线运动。
（4）判断质点运动的快慢。
图线的斜率的绝对值越大，质点运动得越快。
（5）注意：①图像不是轨迹②图像只能表示直线运动 例题例1、如图所示是一辆汽车做直线运动的x-t 图像，关于线段OA 、AB 、BC 、CD 所表示的运动，下列说法正确的是（ ）A.OA 段汽车运动最快B.AB 段汽车静止C.CD 段表示汽车的运动方向与初始运动方向相同D.0-4h 内，汽车的位移大小为30km例2：沿同一直线运动的A 、B 两物体，相对同一参考系的x-t 图像如图所示，下列说法正确的是（ ） A.前5s 内A 、B 的位移均为10mB.两物体由同一位置开始运动，物体A 比B 迟3s 才开始运动C.在前5s 内两物体的位移相同，5S 末A 、B 相遇D.从3s 末开始，两物体运动方向相同，且A 比B 运动得快例3：如图所示为甲、乙两物体相对于同一参考系的x-t 图像。
下列说法正确的是（ ）A.甲、乙两物体的出发点相距x 0B.t 1~t 2时间内，甲、乙两物体都做匀速直线运动C.甲物体比乙物体早出发的时间为t 1D.t 1~t 2时间内，甲、乙两物体同向运动例4：甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移一时间图像分别如图中的A 、B 图线所示，则在0~t1时间内( ) A.甲运动得总比乙快 B.甲、乙位移相同C.甲经过的路程比乙小D.甲、乙的运动方向始终相同例5：如图所示为某一质点在一段时间内的位移—时间图像。
专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。
做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。
如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。
斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。
注 意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。
（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。
（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。
如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。
（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。
2.速度－时间图像（v-t 图像） （1）图像的物理意义 由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。
（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。
（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。
vt（4）v －t 图像的应用（1）可求出任一时刻的速度。
（2）可求出达到某一速度所需的时间。
高中物理x-t图象与v-t图象全解（一）（一）x-t图象1. 物理意义：描述物体运动的位移随时间变化的规律，x-t图象并不是物体运动的轨迹。
2. 若图线为一条直线表示物体的速度不变。
A．速度大小判断：直线的倾斜速度反映了物体做匀速直线运动的快慢，倾斜程度越大，位移随时间变化得越快，运动越快；直线的倾斜程度小，位移随时间变化得越慢，运动越慢。
即图线的斜率表示速度的大小。
B．速度方向判断：向上倾斜的直线表示沿正方向的匀速直线运动，向下倾斜的直线表示沿负方向的匀速直线运动，平行于时间轴的直线则表示物体静止。
3. 凡是曲线均表示物体做变速运动。
变速直线运动的x-t图象特点：变速直线运动的图象不是直线而是曲线，图象上某点的切线的斜率表示该时刻物体运动的速度的大小。
说明：①物体开始运动的初始位置由t=0时的位移，即纵轴的截距决定。
图线与时间轴的交点表示物体回到原点。
②随着时间的增大，如果位移越来越大，则向前运动，速度为正，否则反向运动，速度为负。
③区分位移和速度的正负方向的方法：位移方向是相对于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变为“－”并不表示质点的运动方向的改变。
运动方向即速度方向用x-t图象中直线的斜率的正、负表示，直线斜率为正，表示质点在向正方向运动，直线斜率为负，表示质点向负方向运动。
④如果几个物体在同一直线上运动，它们图线的交点表示物体相遇。
4、斜率：表示直线相对于横轴的倾斜程度。
直线与横轴正半轴方向的夹角的正切值即该直线相对于该坐标系的斜率（90°<α<180°时，斜率为负）。
对于一次函数y=kx+b，k即该函数图像的斜率。
k=tanα=Δy/Δx∣k∣越大，倾斜程度越大k>0，0<α<90° , 直线“上坡”k=0，α=0°，直线y=b，平行于x轴k<0，90°<α<180° , 直线“下坡”（二）v-t图象1. 匀速直线运动的v-t图象是一条平行于时间轴的直线。
高中物理x t图像与v t图像Document number：PBGCG-0857-BTDO-0089-PTT1998高中物理x-t图象与v-t图象全解（一）x-t图象1. 物理意义：描述物体运动的位移随时间变化的规律，x-t图象并不是物体运动的轨迹。
2.若图线为一条直线表示物体的速度不变。
A．速度大小判断：直线的倾斜速度反映了物体做匀速直线运动的快慢，倾斜程度越大，位移随时间变化得越快，运动越快；直线的倾斜程度小，位移随时间变化得越慢，运动越慢。
即图线的斜率表示速度的大小。
B．速度方向判断：向上倾斜的直线表示沿正方向的匀速直线运动，向下倾斜的直线表示沿负方向的匀速直线运动，平行于时间轴的直线则表示物体静止。
3. 凡是曲线均表示物体做变速运动。
变速直线运动的x-t图象特点：变速直线运动的图象不是直线而是曲线，图象上某点的切线的斜率表示该时刻物体运动的速度的大小。
说明：①物体开始运动的初始位置由t=0时的位移，即纵轴的截距决定。
图线与时间轴的交点表示物体回到原点。
②随着时间的增大，如果位移越来越大，则向前运动，速度为正，否则反向运动，速度为负。
③区分位移和速度的正负方向的方法：位移方向是相对于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变为“－”并不表示质点的运动方向的改变。
运动方向即速度方向用x-t图象中直线的斜率的正、负表示，直线斜率为正，表示质点在向正方向运动，直线斜率为负，表示质点向负方向运动。
④如果几个物体在同一直线上运动，它们图线的交点表示物体相遇。
4、斜率：表示直线相对于横轴的倾斜程度。
直线与横轴正半轴方向的夹角的正切值即该直线相对于该坐标系的斜率（90°<α<180°时，斜率为负）。
对于一次函数y=kx+b，k即该函数图像的斜率。
k=tanα=Δy/Δx∣k∣越大，倾斜程度越大k>0，0<α<90° , 直线“上坡”k=0，α=0°，直线y=b，平行于x轴k<0，90°<α<180° , 直线“下坡”（二）v-t图象1. 匀速直线运动的v-t图象是一条平行于时间轴的直线。

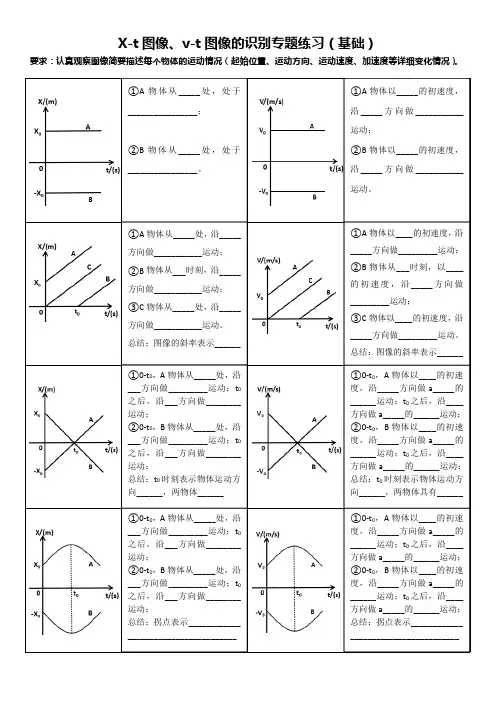

X-t图像、v-t图像的识别专题练习（基础）要求：认真观察图像简要描述每个物体的运动情况（起始位置、运动方向、运动速度、加速度等详细变化情况）。
________________；②B物体从_____处，处于________________。
沿_____方向做___________运动；②B物体以_____的初速度，沿_____方向做___________运动。
方向做___________运动；②B物体从___时刻，沿_____方向做___________运动；③C物体从_____处，沿_____方向做___________运动。
②B物体从___时刻，以____的初速度，沿_____方向做_________运动；③C物体以____的初速度，沿_____方向做_________运动。
___方向做_________运动；t0之后，沿___方向做________运动；②0-t0，B物体从_____处，沿___方向做_________运动；t0之后，沿___方向做________运动；总结：t0时刻表示物体运动方度，沿_____方向做a_____的______运动；t0之后，沿____方向做a_____的______运动；②0-t0，B物体以____的初速度，沿_____方向做a_____的______运动；t0之后，沿____方向做a_____的______运动；总结：t0时刻表示物体运动方___方向做_________运动；t0之后，沿___方向做________运动；②0-t0，B物体从_____处，沿___方向做_________运动；t0之后，沿___方向做________运动；总结：拐点表示____________ _________________________度，沿_____方向做a_____的______运动；t0之后，沿____方向做a_____的______运动；②0-t0，B物体以____的初速度，沿_____方向做a_____的______运动；t0之后，沿____方向做a_____的______运动；总结：拐点表示____________ _________________________。
高中物理（9）：x-t图像与v-t图像的比较高中物理必修一第二章匀变速直线运动的研究第五节 x-t图像与v-t图像的比较x-t图像与v-t图像的比较考点一：x－t图象考点一：x－t图象(1)图象的意义①图线的物理意义：反映做直线运动的物体的位移随时间变化的规律。
②图线斜率的意义：图线上某点切线的斜率的大小表示物体速度的大小；斜率的正负表示速度的方向。
(2)三种x－t图象的特例①匀速直线运动的x－t图象是一条倾斜的直线，如图中图线甲；②匀变速直线运动的x－t图象是一条抛物线，如图线乙。
③若x－t图象是一条平行于时间轴的直线，则表示物体处于静止状态，如图线丙。
典例：如图所示的位移(x)－时间(t)图象和速度(v)－时间(t)图象中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是A．甲车做直线运动，乙车做曲线运动B．0～t1时间内，甲车通过的路程大于乙车通过的路程C．0～t2时间内，丙、丁两车在t2时刻相距最远D．0～t2时间内，丙、丁两车的平均速度相等解析在x－t图象中图线表示的是做直线运动的物体的位移随时间的变化情况，而不是物体运动的轨迹，由于甲、乙两车在0～t1时间内做单向的直线运动，故在这段时间内两车通过的位移和路程均相等，A、B选项均错；在v－t图象中，t2时刻丙、丁速度相等，故两者相距最远，C选项正确；由图线可知，0～t2时间内丙的位移小于丁的位移，故丙的平均速度小于丁的平均速度，D选项错误。
答案C总结1．x－t图象、v－t图象都不是物体运动的轨迹，图象中各点的坐标值x、v与t一一对应。
2．x－t图象、v－t图象的形状由x 与t、v与t的函数关系决定。
3．无论是x－t图象还是v－t图象，所描述的运动都是直线运动考点二：v－t图象(1)图线的物理意义：反映做直线运动的物体的速度随时间变化的规律。
(2)图线斜率的意义：图线上某点切线的斜率的大小表示物体加速度的大小；斜率的正负表示加速度的方向。
