电磁炉维修手册详解前言电磁炉是现代家庭厨房中常见的一种烹饪设备。
然而，由于长时间使用或不当维护，电磁炉有可能出现故障。
针对这些常见问题，本手册将详细介绍电磁炉的维修方法，以帮助用户解决日常使用中遇到的问题。
注意事项在进行电磁炉维修之前，请务必断开电源，并确保自己的安全。
如果您不确定如何进行维修或拆卸电磁炉，请联系专业维修人员。
问题一：电磁炉无法启动若电磁炉无法启动，首先检查插座是否正常供电。
确保插头插紧且没有松动。
若插座正常，则需要检查电磁炉的电源线是否受损，以及控制面板是否工作正常。
若任何元件损坏，应咨询售后服务中心进行更换或维修。
问题二：电磁炉加热不均匀若电磁炉加热不均匀，可能是由于加热盘与锅底不平整导致的。
可尝试更换平整的锅具，并确保锅底与加热盘的紧密接触。
若问题仍然存在，则可能是电磁炉加热盘或控制模块故障，应联系售后服务中心进行维修或更换。
问题三：电磁炉显示异常电磁炉显示异常可能是控制面板出现故障。
首先，尝试将电磁炉断电并重新启动，以解决可能的临时错误。
如果问题仍然存在，需联系专业人员进行维修或更换控制模块。
问题四：电磁炉漏电电磁炉若出现漏电问题，应立即断开电源，确保自己的安全。
检查电磁炉的电源线是否完整，是否有破损或裸露的导线。
若发现损坏，应立即更换。
若电源线正常，问题可能出现在其他电路部件上，应咨询专业维修人员进行修复。
问题五：电磁炉产生噪音电磁炉产生噪音可能是由于散热风扇或电磁场产生的。
若噪音较小且能正常工作，则是正常情况，无需担心。
但若噪音过大或伴随其他异常状况，应联系售后服务中心进行检修。
问题六：电磁炉显示代码异常电磁炉在工作中若出现代码异常，多数情况下是由于操作错误或电路故障引起的。
首先，仔细阅读电磁炉使用说明书，查找相关代码的含义和解决方法。
如问题仍无法解决，建议请售后服务中心提供技术支持。
问题七：电磁炉无法断电电磁炉无法断电可能是由于控制模块故障导致。
首先，尝试多次按下电源开关，并确保操作正确。
目录一、电磁炉主要元件的检测 (2)二、01年前电磁炉电路故障分析 (3)三、02年—03年电磁炉故障分析 (5)四、04年电磁炉故障分析: (9)五、05年电磁炉故障分析 (12)六、06年电磁炉故障分析 (15)七、07年电磁炉故障分析（PIDT技术） (18)八、08年电磁炉故障分析 (20)九、2006年~2008年无极变压锅故障分析 (22)十．开水煲故障分析 (23)十一、电饭煲、电饭锅故障分析 (23)十二空调扇故障分析 (24)一、电磁炉主要元件的检测1.IGBT（功率管）用数字表二极管档（）黑表笔接C极（中间脚）红表笔接E极（地）测出的数值是450左右，用机械表（MF500型万用表）R×1K当红表笔接C极（中间脚）黑表笔接E极（地线）测出的数值是3.3K欧左右.2.整流桥堆用数字表二极管档()用红表笔接整流桥堆的负(“一”)极用黑表笔分别接整流桥堆的交流端(“～”“～”)与正及输出端(“+”),测出的数值分别是500,500,900左右.用机械表(MF500型万用表) R×1K K档,黑表笔接“+”，红表笔分别接其它三个脚，阻值均为无穷大（∞），红表笔接“+”极，黑表笔分别接“～”“～”“—”三个端子，测出数字分别为3K-68K欧，3K-6K欧，8K-10K欧之间。
3.8316用数字表二极管档（）红表笔接第4脚（地），用黑表笔分别接第一脚数值为680左右，黑表笔接第二脚数值为540左右，黑表笔接第三脚数值为无穷大（∞），黑表笔接第五脚数值为570左右，黑表笔接第六脚数值为680左右，黑表笔接第七脚数值为680左右。
4.互感器0.68H的用2K欧档测得数值是68欧,1.2H互感器测得数值为120欧,5.5H的互感器测得的数值为550欧.5.0.27UF、0.3UF、4UF、5UF用万用表的，电容档20UF档测得的数值分别为0.27UF、0.3UF、4UF、5UF，用万用表的200K档或2M欧档用表笔接电容两端，万用表有数值，数值慢慢增大最后增到无穷大（∞）。
电磁炉维修手册一、前言电磁炉作为一种高科技的厨房电器，其使用方便、节能环保的特点受到了广大用户的喜爱。
然而，在长时间使用过程中，电磁炉可能会出现一些故障。
为了帮助用户解决这些问题，我们编写了本《电磁炉维修手册》，详细介绍了电磁炉常见故障及修理方法。
希望能够帮助用户更好地维护和使用电磁炉。
二、故障一：电磁炉无法通电当电磁炉无法正常通电时，用户需要首先检查以下几个方面：1. 电源是否接通：检查插头是否插紧，插座是否正常工作。
2. 线路是否正常：检查电源线是否损坏，是否有明显的线路故障。
3. 保险丝是否烧断：使用万用表检查保险丝是否烧断，如发现烧断，需要更换保险丝。
三、故障二：电磁炉加热不均匀当电磁炉加热不均匀时，用户需要参考以下方法进行排查和修理：1. 锅具是否适配：检查使用的锅具是否符合电磁炉的要求，如底部是否平整、直径是否匹配等。
2. 电磁炉是否清洁：电磁炉使用一段时间后，可能会在加热部分积累灰尘或油渍，需要及时清洁。
四、故障三：电磁炉显示异常当电磁炉的显示屏出现异常情况时，用户可以采取以下措施进行处理：1. 重启电磁炉：长按电源开关，将电磁炉断电，等待片刻后再重新通电。
2. 检查显示线路：检查电磁炉的显示屏是否与主控板连接良好，如有松动或损坏的情况，需要修复或更换相关零部件。
五、故障四：电磁炉无法识别锅具当电磁炉无法识别放置在上面的锅具时，用户需要进行以下操作：1. 检查锅具底部：锅具底部可能存在油污或磨损，导致电磁炉无法正确识别。
用户需要将锅具清洗干净或更换合适的锅具。
2. 清洁电磁炉感应区：电磁炉感应区可能积累灰尘或油渍，需要使用干净湿布进行清洁。
六、故障五：电磁炉发生漏电当电磁炉出现漏电现象时，用户需要立即采取以下措施：1. 断电处理：立即断开电磁炉的电源，避免对用户的安全造成威胁。
2. 寻找漏电源：使用万用表等工具寻找漏电源，如电源线、线路板等。
如无法自行处理，建议联系维修人员进行修理。
电磁炉维修手册（注：本手册适用于家用电磁炉的常见故障维修）第一章前言1.1 引言电磁炉作为现代家庭中常见的烹饪设备，使用方便快捷。
然而，由于长期使用或操作不当，可能会出现一些故障。
本手册旨在为用户提供常见故障的诊断和维修方法，以便能够快速解决问题并保持电磁炉的正常运行。
第二章安全注意事项2.1 电源安全在进行维修操作之前，请务必将电磁炉从电源中断开，以避免触电或其他意外事故。
同时在维修时，确保身体干燥，避免触摸电源线或其他可能导致电击的部件。
2.2 环境安全在维修期间，需要确保工作环境干燥、整洁，并且没有易燃或易爆物品。
同时，要保证工作区域通风良好，以避免可能产生的有害气体。
2.3 器具安全当维修电磁炉时，确保使用适当的工具。
避免使用有损伤的工具或不恰当的替代品，以免加重故障或造成其他损坏。
第三章常见故障及维修方法3.1 电磁炉无法启动问题描述：电磁炉无法正常启动。
可能原因及解决方法：- 检查电源线是否插紧；- 检查电源插座是否正常供电；- 检查电磁炉控制面板是否操作正确；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
3.2 不发热或发热不均匀问题描述：电磁炉无法产生热能或热能分布不均匀。
可能原因及解决方法：- 检查电磁炉是否与电源连接良好；- 对电磁炉进行彻底清洁，清除可能阻碍热能传输的污垢；- 检查电磁炉上的发热线圈或电磁线圈是否损坏，如损坏需更换；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
3.3 控制功能失效问题描述：电磁炉的控制功能无法正常使用。
可能原因及解决方法：- 检查控制面板是否受潮或受损，如受损需更换；- 检查控制面板连接线是否插紧；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
第四章维护与保养4.1 清洁定期对电磁炉进行清洁，以保证其正常运行。
在清洁过程中，务必断开电源，避免发生触电事故。
使用湿布或软刷，搭配适当的清洁剂，清除电磁炉表面的油渍和污垢。
电磁炉维修步骤手册一、引言电磁炉作为厨房中常见的一种炊具，给我们的生活带来了很大的便利。
然而，由于长期使用或者操作不当，电磁炉可能会出现各种故障。
本手册旨在提供一份详细的电磁炉维修步骤指南，帮助用户解决常见的电磁炉问题。
二、故障现象：电磁炉无法开机1. 检查电源插头是否插紧，确保连接稳定。
2. 检查电源线是否受损，没有明显的破损或暴露。
3. 检查电源线是否连接到电源插座，确保插座工作正常。
4. 若上述步骤无效，检查电磁炉控制面板是否有异常，如有，建议联系维修专业人员。
三、故障现象：电磁炉无法加热1. 检查电源是否连接正常，电磁炉插头是否完全插入电源插座。
2. 检查电磁炉的控制面板设置是否正确。
3. 检查电磁炉玻璃面板是否清洁，如有污渍或油渍，请使用专用清洁剂进行清洁。
4. 若上述步骤无效，可能是电磁炉线圈故障，建议联系维修专业人员。
四、故障现象：电磁炉加热温度不稳定1. 检查电磁炉上的锅底是否平整，确保与电磁炉加热面板紧密接触。
2. 清洁电磁炉加热面板以及锅底，确保没有灰尘或外界杂质干扰。
3. 检查电磁炉加热面板是否有明显损坏或变形，如有，建议联系维修专业人员。
4. 若上述步骤无效，可能是电磁炉控制电路故障，建议联系维修专业人员。
五、故障现象：电磁炉出现报警提示1. 参考电磁炉使用说明书，了解报警代码的具体含义。
2. 按照使用说明书对相应的报警代码进行操作和处理。
3. 若无法解决问题，建议联系维修专业人员，并提供报警代码以及详细的故障描述。
六、故障现象：电磁炉有漏电现象1. 断开电源，切勿再使用该电磁炉，以免电击危险。
2. 检查电源线是否破损、插头是否变形，如有，更换电源线或插头。
3. 若上述步骤无效，可能是电磁炉内部电路故障，严禁私自修理，应立即停用并联系维修专业人员。
七、故障现象：电磁炉炉面损坏1. 若电磁炉炉面出现裂纹或破损，应立即停用，以防意外发生。
2. 联系售后维修服务或购买电磁炉制造商提供的原装炉面进行更换。
电磁炉维修手册电磁炉故障维修电磁炉维修手册电磁炉故障维修上篇2008年03月03日星期一下午 03:22458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。
电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。
3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘(L1)断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成烧机。
接上线盘试机前,应根据3.2.1<<主板检测表>>对主板各点作测试后,一切符合才进行。
3.2.1主板检测表3.2.2主板测试不合格对策(1) 上电不发出“B”一声----如果按开/关键指示灯亮,则应为蜂鸣器BZ不良, 如果按开/关键仍没任何反应,再测CUP第16脚+5V是否正常,如不正常,按下面第(4)项方法查之,如正常,则测晶振X1频率应为4MHz左右(没测试仪器可换入另一个晶振试),如频率正常,则为IC3 CPU不良。
(2) CN3电压低于305V----如果确认输入电源电压高于AC220V时,CN3测得电压偏低,应为C2开路或容量下降,如果该点无电压,则检查整流桥DB交流输入两端有否AC220V,如有,则检查L2、DB,如没有,则检查互感器CT初级是否开路、电源入端至整流桥入端连线是否有断裂开路现象。
(3) +22V故障----没有+22V时,应先测变压器次级有否电压输出,如没有,测初级有否AC220V输入,如有则为变压器故障, 如果变压器次级有电压输出,再测C34有否电压,如没有,则检查C34是否短路、D7~D10是否不良、Q4和ZD1这两零件是否都击穿, 如果C34有电压,而Q4很热,则为+22V负载短路,应查C36、IC2及IGBT 推动电路,如果Q4不是很热,则应为Q4或R7开路、ZD1或C35短路。
电磁炉电源线故障维修手册电磁炉是现代家庭常见的烹饪工具，广泛应用于各类厨房中。
然而，由于长期使用或不当操作，电磁炉电源线可能会发生故障，给用户带来不便。
为了帮助用户更好地了解和解决电磁炉电源线故障，本手册提供了详细的维修指南和步骤。
第一部分：故障检测与排除在开始维修之前，首先需要确定电磁炉电源线是否发生故障。
以下是一些常见的故障现象及其可能的原因和排除方法：1. 电源线无法工作如果电源线完全无法工作，首先检查插座和电源是否正常，是否有断电情况。
如果排除了外界因素的干扰，可能是电源线内部出现了故障。
此时，建议联系专业维修人员进行进一步检修或更换电源线。
2. 电源线接触不良如果电磁炉在使用过程中间歇性地断开电源，可能是电源线接触不良。
可以采取以下步骤进行排除：a. 断开电源并拔下电源线；b. 仔细检查电源线两端和插头，确保没有松动或脱落的地方；c. 清洁电源线和插头的金属触点，确保良好的接触；d. 重新插入电源线并接通电源，检查问题是否解决。
3. 电源线外部损坏电源线在长期使用过程中可能会因为摩擦或外力损坏，导致导线外皮出现划痕、裂开或断裂。
如果发现电源线外部损坏，应立即停止使用，并采取以下步骤进行处理：a. 使用绝缘胶带或绝缘管对受损区域进行包裹，确保电线导体不裸露；b. 避免使用电源线弯曲或受到外力挤压，以避免进一步损坏；c. 联系原厂或专业维修人员，根据具体情况选择修复或更换电源线。
第二部分：维修安全注意事项在进行电磁炉电源线维修时，为了确保个人安全和设备正常运行，请务必遵守以下注意事项：1. 断电与接地在进行维修之前，务必切断电源，并使用电压检测仪确认是否有电流存在。
同时，注意接地，可以使用接地线或接地插头来保证维修过程中的安全。
2. 使用专业工具维修电磁炉电源线需要使用一些专业工具，如螺丝刀、剥线钳等。
请确保选择合适的工具，避免不当使用导致进一步损坏或人身伤害。
3. 防止触电维修时，应注意避免接触电源线导体部分，以免触电。
电磁炉维修手册简介电磁炉是一种通过电磁感应加热的厨房电器，它具有快速加热、高效节能、操作简单等优点。
然而，由于长时间使用或者不合理使用，电磁炉可能会出现一些故障。
本手册旨在向用户提供一些常见问题的解决方法，帮助用户在遇到问题时快速修复电磁炉。
故障一：电磁炉无法启动解决方法：1.确保电磁炉已连接到电源并且插头良好接触。
2.检查电源线是否完好无损，如果发现损坏，应联系专业维修人员更换。
3.检查电磁炉面板的控制开关是否正常，如有问题，可以考虑更换或修复控制开关。
4.如果以上方法都无法解决问题，建议联系厂家或技术支持人员进行进一步检查和维修。
故障二：电磁炉加热不均匀解决方法：1.清洁电磁炉面板上的加热区域，确保加热区域没有杂物或食物残渣。
2.检查电磁炉的液晶屏上的设置是否正确，如果设置错误，可以根据需要进行调整。
3.如果多个加热区域不能均匀加热，可能是电磁炉内部元件损坏，建议联系专业技术人员进行维修。
故障三：电磁炉出现漏电现象解决方法：1.断开电源，并确保电磁炉处于关闭状态。
2.使用一个绝缘工具检查电磁炉的插头和插座，确保没有松动或损坏的部分。
3.如果问题仍然存在，可能是电磁炉内部的线路损坏，需要联系专业维修人员进行检查和修理。
故障四：电磁炉发出噪音解决方法：1.检查电磁炉底部的垫脚是否松动或不平稳，如果是，可以调整或更换垫脚。
2.检查电磁炉的散热孔是否有封闭或堵塞的情况，如果是，可以使用吹风机进行清洁。
3.如果以上方法都无法解决问题，可能是电磁炉内部元件故障，需要联系专业技术人员进行维修。
故障五：电磁炉显示异常解决方法：1.检查电磁炉的电源线是否连接良好，如果发现松动或损坏，应更换电源线。
2.检查电磁炉的液晶屏是否有明显的划痕或损坏，如果是，可以考虑更换液晶屏。
3.如果以上方法都无法解决问题，可能是电磁炉的控制器出现故障，需要联系厂家或技术支持人员进行进一步检查和维修。
注意事项1.在使用电磁炉之前，务必阅读并遵守使用说明书中的安全警示和操作要求。
电磁炉常见问题维修手册一、背景介绍电磁炉作为一种新型的厨房电器，因其高效、安全、节能的特点，受到越来越多家庭的青睐。
然而，在使用过程中，我们也常常会遇到一些问题，例如炉面不加热、显示屏异常等。
本手册旨在为用户提供电磁炉常见问题的维修指导，帮助您解决各类疑难杂症。
二、常见问题及解决方法1. 炉面不加热可能原因：1) 电源故障：检查插座是否正常供电，重新插拔电源线。
2) 温度设置错误：确认温度设置正确。
3) 瓦数过高：检查电磁炉瓦数是否超过承载能力。
解决方法：根据情况排除相应问题，确保电磁炉的正常运作。
2. 显示屏异常可能原因：1) 电源故障：检查电源供电是否正常。
2) 过热保护触发：待电磁炉冷却后重新启动。
3) 控制面板损坏：联系售后服务中心进行维修。
解决方法：根据显示屏异常的具体情况，依次排查以上可能原因，并采取相应的修复措施。
3. 炉面温度不均匀可能原因：1) 炉面不平整：调整炉面使其均匀接触锅底。
2) 锅具不适用：使用质量更好的适合电磁炉的锅具。
解决方法：将炉面调整平整，确保锅具与炉面紧密贴合，提高炉面的传热效果，从而实现炉面温度的均匀。
4. 电磁炉发出异常声音可能原因：1) 炉线松动：检查电磁炉连接线是否松动，重新插紧。
2) 冷却风扇故障：清洁或更换冷却风扇。
解决方法：排除电磁炉连接线的松动问题，并清洁或更换冷却风扇，确保电磁炉正常工作，不发出异常声音。
5. 操作面板按钮失灵可能原因：1) 静电干扰：使用干燥手指轻按按钮。
2) 面板损坏：联系售后服务中心进行维修。
解决方法：尝试使用干燥手指轻按按钮，排除静电干扰引起的故障。
若问题依然存在，请联系售后服务中心进行进一步的检修。
6. 炉具受热不均匀可能原因：1) 炉面尺寸与锅具不匹配：更换合适尺寸的锅具。
2) 锅底不平整：修复或更换底部不平整的锅具。
解决方法：根据具体情况选择合适尺寸且底部平整的锅具，确保炉具能够均匀受热，提高烹饪效果。
三、维护保养1. 清洁定期清洁电磁炉的炉面和控制面板，使用软布擦拭，避免使用带有酸碱性的清洁剂，以免损坏表面。

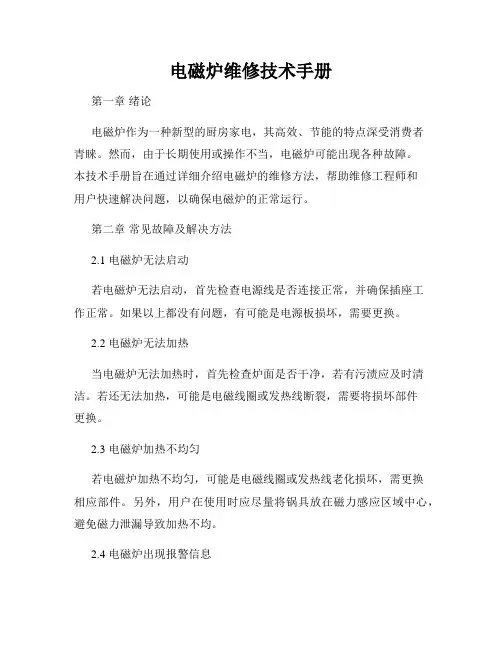

电磁炉维修技术手册第一章绪论电磁炉作为一种新型的厨房家电，其高效、节能的特点深受消费者青睐。
然而，由于长期使用或操作不当，电磁炉可能出现各种故障。
本技术手册旨在通过详细介绍电磁炉的维修方法，帮助维修工程师和用户快速解决问题，以确保电磁炉的正常运行。
第二章常见故障及解决方法2.1 电磁炉无法启动若电磁炉无法启动，首先检查电源线是否连接正常，并确保插座工作正常。
如果以上都没有问题，有可能是电源板损坏，需要更换。
2.2 电磁炉无法加热当电磁炉无法加热时，首先检查炉面是否干净，若有污渍应及时清洁。
若还无法加热，可能是电磁线圈或发热线断裂，需要将损坏部件更换。
2.3 电磁炉加热不均匀若电磁炉加热不均匀，可能是电磁线圈或发热线老化损坏，需更换相应部件。
另外，用户在使用时应尽量将锅具放在磁力感应区域中心，避免磁力泄漏导致加热不均。
2.4 电磁炉出现报警信息当电磁炉出现报警信息时，用户应首先查找说明书，并按照说明书的建议进行处理。
若报警信息仍未消失，可能是电磁炉内部传感器损坏，需联系维修人员进行维修或更换。
2.5 电磁炉控制面板不灵敏若电磁炉控制面板不灵敏，用户可尝试关机重启，以恢复正常。
若问题依然存在，可能是按键故障，需要打开控制面板检查，修复或更换按键。
第三章安全使用提示3.1 电磁炉使用环境使用电磁炉时，应确保周围空间充足，远离易燃物品，并保持通风良好。
同时，避免将电磁炉放在潮湿场所，以防漏电或短路。
3.2 电磁炉操作规范使用电磁炉前，用户应详细阅读使用说明书，并按照说明书的操作规范进行操作。
避免长时间空开、煮沸干锅等不当操作，以延长电磁炉的使用寿命。
3.3 电磁炉保养与清洁定期清洁电磁炉表面和加热区域，保持其干净整洁。
避免使用腐蚀性、硬质物品擦拭电磁炉，以免损坏外观。
另外，注意防止电源线受损或过度拉扯，避免造成电磁炉损坏。
第四章备件更换指南4.1 电磁线圈更换当电磁线圈损坏时，需要将电磁炉拆开，找到损坏的线圈，用相同规格的线圈进行更换。

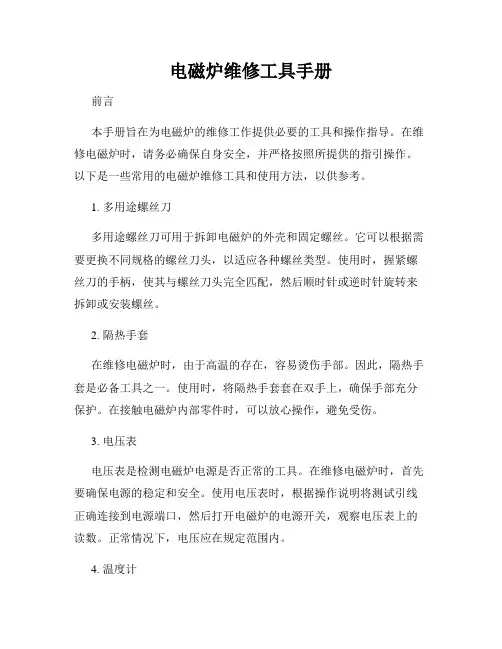

电磁炉维修工具手册前言本手册旨在为电磁炉的维修工作提供必要的工具和操作指导。
在维修电磁炉时，请务必确保自身安全，并严格按照所提供的指引操作。
以下是一些常用的电磁炉维修工具和使用方法，以供参考。
1. 多用途螺丝刀多用途螺丝刀可用于拆卸电磁炉的外壳和固定螺丝。
它可以根据需要更换不同规格的螺丝刀头，以适应各种螺丝类型。
使用时，握紧螺丝刀的手柄，使其与螺丝刀头完全匹配，然后顺时针或逆时针旋转来拆卸或安装螺丝。
2. 隔热手套在维修电磁炉时，由于高温的存在，容易烫伤手部。
因此，隔热手套是必备工具之一。
使用时，将隔热手套套在双手上，确保手部充分保护。
在接触电磁炉内部零件时，可以放心操作，避免受伤。
3. 电压表电压表是检测电磁炉电源是否正常的工具。
在维修电磁炉时，首先要确保电源的稳定和安全。
使用电压表时，根据操作说明将测试引线正确连接到电源端口，然后打开电磁炉的电源开关，观察电压表上的读数。
正常情况下，电压应在规定范围内。
4. 温度计温度计是测量电磁炉加热温度的工具。
在维修电磁炉时，了解电磁炉的温度情况对故障排除非常重要。
使用温度计时，将温度探头插入电磁炉加热区域，并按照仪器说明操作。
根据温度计读数，可以判断电磁炉是否达到预期温度。
5. 隔热垫隔热垫是用于维修电磁炉时放置热部件的保护垫。
维修电磁炉时，有些零件可能非常热。
为了避免热量对周围环境和人体造成伤害，可以将热部件放置在隔热垫上。
隔热垫通常由耐高温材料制成，具有非常好的隔热性能。
6. 螺丝刀套装螺丝刀套装包含了各种规格的螺丝刀，用于拆卸电磁炉的各种螺丝。
在维修过程中，可能会遇到不同类型和尺寸的螺丝。
使用正确的螺丝刀能够有效地拆卸或安装螺丝，避免损坏螺丝或其他零部件。
7. 隔热夹具隔热夹具是用于维修电磁炉时固定小型零件的工具。
有些电磁炉内部的零件非常小，手持操作可能不方便，甚至容易丢失。
使用隔热夹具，可以稳定地夹住这些小零件，避免丢失或滑动。
结语以上是电磁炉维修过程中常用的工具介绍，希望可以对您的工作有所帮助。
电磁炉维修方法手册第一章：电磁炉的基本原理电磁炉是一种利用电磁感应加热的厨房设备，其工作原理是通过电磁场在底部的感应线圈内产生涡流，从而加热锅底，并将热量传递给食物。
在维修电磁炉之前，了解其基本原理是非常重要的。
第二章：常见故障及排除方法2.1 电磁炉不工作若电磁炉完全不工作，首先检查电源插头是否插紧，并检查插座是否通电，确保电源连接正常。
如果电源连接正常，但电磁炉仍未工作，可能是电路板故障。
此时应联系专业技术人员进行修理或更换电路板。
2.2 电磁炉加热不均匀如果电磁炉的加热不均匀，可能是底部线圈接触不良导致的。
此时，可以先将电磁炉放置在平坦的表面上，然后轻轻敲击线圈周围，以确保其与炉底的贴合。
如果问题仍然存在，可能是线圈存在故障，需要更换线圈。
2.3 电磁炉出现漏电情况漏电是电磁炉使用过程中最常见的故障之一，可能会导致触电和火灾等危险。
如果发现电磁炉出现漏电情况，应立即拔掉电源插头，并避免使用。
这种情况应该由专业维修人员来修复，切勿自行拆卸电磁炉。
2.4 电磁炉显示不正常有时，电磁炉的显示屏可能会出现乱码、闪烁或完全不亮等问题。
这可能是由于电磁炉内部的控制电路故障引起的。
在这种情况下，应尽快联系厂家或专业维修人员进行处理。
第三章：日常维护和保养3.1 定期清洁电磁炉电磁炉表面经常会有油污和食物残渣积累，这不仅会影响炉面的美观，还会影响磁场的传导效果。
因此，建议定期使用柔软的湿布清洁电磁炉表面，并避免使用腐蚀性或研磨性的清洁剂。
3.2 防止水分进入电磁炉内部由于电磁炉是电气设备，因此应避免让水分进入其内部，以免引发安全事故。
在清洗电磁炉时，应特别注意不要将水溅到控制面板或插座上。
3.3 避免过载使用为了延长电磁炉的使用寿命，避免过载使用也是非常重要的。
在操作电磁炉时，应遵循电磁炉的额定功率和使用规定，并避免同时使用多个高功率电器。
第四章：安全使用须知4.1 使用电磁炉时保持周围清洁在使用电磁炉时，应保持其周围的空间干净整洁，并远离易燃物品。
乐邦BC系列电磁炉原理与维修（图）一、电磁炉工作原理及原理方框图：1、电磁炉工作原理：电磁炉采用电磁感应涡流加热原理进行工作。
它先把220V工频交流电源整流滤波成直流电，再把直流电逆变成高频交变电流，交变电流流过感应线圈产生强大磁场，使铁质锅具因电磁感应而产生涡流生热烹煮食物。
2、电磁炉原理方框图二、B、C系列电磁炉组成结构图：三、B、C系列电磁炉控制面板示意图：1、B系列电磁炉操作面板：2、 C系列电磁炉操作面板：四、电磁炉功能说明：I. B系列电磁炉功能说明：1、通电后，蜂鸣器鸣叫一声(约0.3秒)，所有指示灯不亮，电磁炉处于待机状态，按“开/关”键后蜂鸣器鸣叫一声(约0.3秒)，电磁炉内部控制器自动检测一遍，若有锅0.5秒后，电磁炉启动加热，火力为最高点，电源指示灯和最高火力灯亮。
若无锅，蜂鸣器鸣叫14声(鸣叫0.3秒/次，间隔1.7秒)后自动处于待机状态，如在鸣叫14声期间放锅，电磁炉将自动启动。
2、火力、温度点功能控制转换：按“加热/定温”键可在“火力点”控制与“温度点”控制之间相互转换。
转换后上次的“火力点”或“温度点”将被记忆，再按“加热/定温”键进入上次功能时，将以上次的火力档级工作。
在火力点状态时，温度为最高档；在温度点状态时，火力点随温度点的高低而变化。
按“ ”或“ ”键可减少到最小或增加到最大火力点或温度点。
当达到最低或最高点时按键无效。
3、温度控制：在温度点工作状态当温度达到设定温度点后停止加热，待温度下降约5℃时，自动启动加热，使之处于恒温状态。
4、定时关机功能：当电磁炉需要定进关机时，按“定时”键选择定时时间（未使用定时功能时，数码显示器一直显示为0）。
每按一次定时键，数码管显示的定时设定值依次为5、10、15……95、99、0、5……设定完毕后，定时器开始倒计时，数码管显示剩余时间。
定时到后，电磁炉关闭，蜂鸣器报警，电磁炉处于待机状态，风机延时工作1分钟停止。
5、保护功能5.1、当IGBT过热时，蜂鸣器长鸣报警，无论电磁炉此前处于何种状态都会使其转为待机状态，同时数码显示故障代码E2，当温度正常后，代码E2消失，可再次手动开机工作。
售后服务手册(2008-2009版本)电磁炉简介一、电磁炉的用途和种类1、电磁炉的用途通过相应铁质锅具加热食物的电磁炉,可用于人们吃火锅、烧水、煮饭、煲汤、炒菜等用途。
它具有无明火,不产生有害气体,高效节能、安全省时等优点。
2、电磁炉的种类按加热单元数量分类,分为单头炉、双头炉、多头炉及商用电磁炉四种类型。
二、电磁炉的工作原理首先，交流220V市电经过滤波电容滤波，整流桥整流这几个环节，得到约220V的直流电，220V的直流电再经过电容平波后，得到波形较为平稳的直流电。
开机后，IGBT由控制电路发出的信号控制。
IGBT导通时，通过发热盘的电流迅速增加，这时线圈存储能量。
当IGBT截止时，发热盘产生一个很高的反向电压，向谐振电容充电，谐振电容两端的电压不断升高，电压检测模块检测到电压接近1200V时，CPU即控制IGBT导通，使谐振电容放电，防止IGBT因为高压击穿而损坏。
这样，通过由CPU及其它元器件组成的控制和测量电路，不断地使IGBT导通和截止，在线圈内就产生了振荡的高频电流，电流通过发热盘时产生变化的磁场。
放上锅具后，变化的磁场在锅具的底部产生很强的涡流，使锅具迅速的发热，再加热锅内的食物。
三、电磁炉的的执行标准及主要指标1、电磁炉的执行标准电磁炉相关的安全标准为:GB 4706.1《家用和类似用途电器的安全标准》。
电磁炉的产品标准为:GB 4706.29《电磁炉的特殊要求》。
2、电磁炉的型号表示方法例: C21Y1D中“C”为代号；“21”表示最高输入功率为2100W；“Y1D”表示电磁炉的货号。
3、电磁炉的主要安全指标3.1输入功率:不大于额定输入功率的1.05倍。
3.2电气强度:施加3750V～50Hz的交流正弦波电压,历时1min，不击穿,无闪烁现象。
3.3泄漏电流:不大于0.25mA。
4、电磁炉的主要性能指标4.1热效率:不小于80%。
4.2噪声:不大于50dB(A)。
4.3小物件不加热:对电磁炉面板上直径小于80mm的小件物品加热温度小于50℃。
常见的电磁炉故障维修方法请加微信号：tjscdq留言：请拉我进中国电器行业微信群是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群等，或者长按二维码加群主微信故障现象产品原因维修方法1．不开机（按电源键指示灯不亮。
）（1）按键不良（2）电源线配线松脱（3）电源线不通电（4）保险丝熔断（5）功率晶体IGBT坏（6）共振电容C103坏（7）阴尼二极体（8）变压器坏，没18V输出（9）基板组件坏（1）检查并更换按键板（2）重接（3）重接或换新（4）更换（5）更换（6）更换（7）检查并更换（8）检查并更换（9）更换2．置锅，指示灯亮，但不加热（1）线盘没锁好（2）稳压二极管ZD101坏（3）基板组件坏（1）锁好线盘（2）换稳压二极管ZD101（3）换基板组件3．灯不亮，风扇自转。
（1） LED插槽插线不良（2）稳压二极管ZD2坏（3）基板组件坏（1）重新插接或换LED板（2）换稳压二极管ZD2（3）换基板组件4．加热，但指示灯不亮。
（1） LED二极管坏（2） LED基板组件坏（1）换LED二极管（2）换LED基板组件5．未置锅，指示灯亮，不加热。
（1）热敏电阻配线松动或损坏（2）集成块LM339坏或集成块TA8316坏（3）变压器插接不良（4）基板组件坏（1）重新插接或换热敏电阻组件（2）换LM339或TA8316（3）检查或换主控IC（4）换基板组件6．功率无变化（1）可调电阻（2）加热/定温电阻用错或短路（3）主控IC坏（4）基板组件坏（1）换可调电阻（2）检查加热/定温电阻（3）检查或换主控IC（4）换基板或换基板组件7．蜂鸣器长鸣（1）热开关坏/热敏电阻坏，主控IC坏（2）振荡子坏，变压器坏（3）基板组件坏（1）换/热开关/热敏电阻/主控IC（2）换振荡子，检查或更换变压器（3）检查或更换基板组件8．锅具正常，但闪烁并发出“叮叮”响（1）锅具检测处于临界点（1）更换R104阻值9．置锅，灯闪烁（1）比流器CT坏（2）锅具不对，非标准锅具（3） IC1/IC6/R501可调电阻坏（1）换比流器CT（2）用正确锅具（3）检查对应器件一.电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
