定时计数器及应用

定时器计数器原理及应用一、知识点1、定时器/计数器的结构2、定时器和计数器两种工作模式3、工作方式控制寄存器TMOD4、定时器/计数器控制寄存器TCON5、定时器/计数器的4种工作方式方式0：13位计数器方式1：16位计数器方式2：8位可自动重装初值方式方式3只适用于T0，T1不能工作在方式36、定时器/计数器的初始化及编程实现（1）设置TMOD寄存器（2）计算定时器T0的计数初值X（3）设置IE寄存器（4）启动和停止定时器7、定时器的单次最大定时时间：2M*12/晶振频率9、定时器应用（方式1、2；编程：中断方式、查询方式）10、计数器应用（方式1、2；编程：中断方式、查询方式）二、复习题（一）判断题1、在MCS-51单片机内部结构中，TMOD为模式控制寄存器，主要用来控制定时器的启动与停止。

（F）2、在MCS-51单片机内部结构中，TCON为控制寄存器，主要用来控制定时器的启动与停止。

（T）3、MCS-51单片机的两个定时器的均有两种工作方式，即定时和计数工作方式。

（T）4、MCS-51单片机的TMOD模式控制寄存器不能进行位寻址，只能用字节传送指令设置定时器的工作方式及操作模式。

（T）5、定时器/计数器T1于定时模式，工作于方式2，则工作方式字为20H。

（T）6、定时器/计数器T1于计数模式，工作于方式1，则工作方式字为50H。

（T）7、单片机8051的定时/计数器是否工作可以，通过外部中断进行控制。

（T）8、定时/计数器工作于定时方式时，是通过8051片内振荡器输出经12分频后的脉冲进行计数，直至溢出为止。

（T）9、定时/计数器工作于计数方式时，是通过8051的P3.4和P3.5对外部脉冲进行计数，当遇到脉冲下降沿时计数一次。

（T）10、定时/计数器在工作时需要消耗CPU的时间。

（F）11、定时/计数器在使用前和溢出后，必须对其赋初值才能正常工作。

（F）12、特殊功能寄存器SCON，与定时器/计数器的控制无关。

PLC程序中定时器和计数器的配合使用实际使用中，定时器和计数器，常常有“强强联合”形式的搭配性使用。

一、定时器1、定时器是位/字复合元件，可以有三个属性：1）有线圈/触点元件，当满足线圈的驱动（时间）条件时，触点动作；2）具有时间控制条件，当线圈被驱动时，触点并不是实时做出动作反应，而是当线圈被驱动时间达到预置时间后，触点才做出动作；3）具有数值/数据处理功能，同时又是“字元件”。

2、可以用两种方法对定时时间进行设置：1）直接用数字指定。

FX编程器用10进制数据指定，如K50，对于100ms 定时器来讲，延时5秒动作。

为5秒定时器。

对LS编程器，可用10制数或16进制数设定，如50（或h32），对于100ms定时器来讲，延时5秒动作；2）以数据寄存器D设定定时时间，即定时器的动作时间为D内的寄存数值。

3、由定时器构成的时间控制程序电路：LS编程器中的定时器有多种类型，但FX编程器中的定时器只有“得电延时输出”定时器一种，可以通过编写相应程序电路来实现“另一类型”的定时功能。

图1程序电路中，利用M0和T1配合，实现了单稳态输出——断开延时定时器功能，X1接通后，Y0输出；X1断开后，Y0延时10秒才断开；T2、T3、Y2电路则构成了双延时定时器，X4接通时，Y2延时2秒输出；X4断开时，Y2延时3秒断开；Y3延时输出的定时时间，是由T4定时器决定的，T4的定时时间是同D1数据寄存器间接指定的。

当X2接通时，T4定时值被设定为10秒；当X3接通时，T4定时值则被设定为20秒。

XO提供定时值的清零/复位操作。

单个定时器的定时值由最大设定值所限定（0.1∽3276.7s），换言之，其延时动作时间不能超过1小时。

如欲延长定时时间，可以如常规继电控制线路一样，将多只定时器“级联”，总定时值系多只定时器的定时值相加，以扩展定时时间。

更好的办法，是常将定时器和计数器配合使用，其定时时间，即变为定时器的定时器和计数器的计数值相乘，更大大拓展了定时范围，甚至可以以月或年为单位进行定时控制。

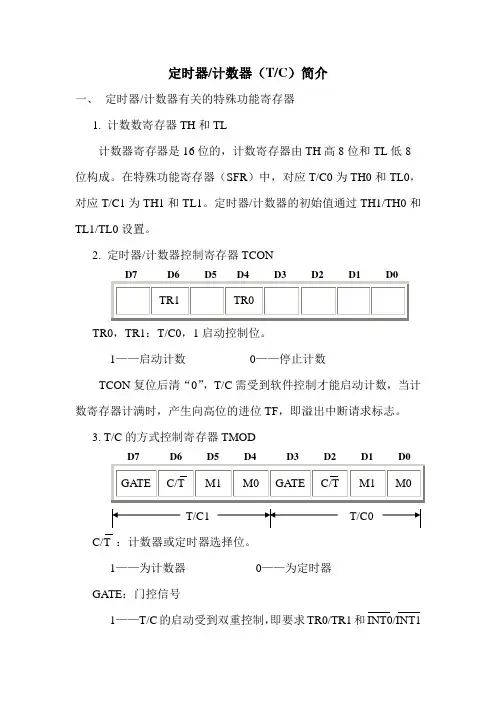

定时器/计数器（T/C）简介一、定时器/计数器有关的特殊功能寄存器1. 计数数寄存器TH和TL计数器寄存器是16位的，计数寄存器由TH高8位和TL低8 位构成。

在特殊功能寄存器（SFR）中，对应T/C0为TH0和TL0，对应T/C1为TH1和TL1。

定时器/计数器的初始值通过TH1/TH0和TL1/TL0设置。

2. 定时器/计数器控制寄存器TCONTR0，TR1：T/C0，1启动控制位。

1——启动计数0——停止计数TCON复位后清“0”，T/C需受到软件控制才能启动计数，当计数寄存器计满时，产生向高位的进位TF，即溢出中断请求标志。

3. T/C的方式控制寄存器TMODT/C1 T/C0 C/T ：计数器或定时器选择位。

1——为计数器0——为定时器GATE：门控信号1——T/C的启动受到双重控制，即要求TR0/TR1和INT0/INT1同时为高。

M1和M0：工作方式选择位。

（四种工作方式）4.定时器/计数器2（T/C2）控制寄存器TF2：T/C2益出标志——必须由软件清除EXF2：T/C2外部标志。

当EXEN2=1，且T2EX引脚上出现负跳变而引起捕获或重装载时置位，EXF2要靠软件来清除。

RCLK：接收时钟标志1——用定时器2 溢出脉冲作为串行口的接收时钟0——用定时器1的溢出脉冲做接收时钟。

TCLK：发送时钟标志。

1——用定时器2 溢出脉冲作为串行口的发送时钟0——用定时器1的溢出脉冲作发送时钟EXEN2：T/C2外部允许标志。

1——若定时器2未用作串行口的波特率发生器，T2EX端的负跳变引起T/C2的捕获或重装载。

0——T2EX端的外部信号不起作用。

TR2：T/C2运行控制位1——T/C2启动0——T/C2停止C/T2：计数器或定时器选择位1——计数器0——定时器CP/RL：捕获/重载标志。

1——若EXEN2=1，且T2EX端的信号负跳变时，发生捕获操作。

0——若定时器2溢出，或在EXEN2=1条件下T2EX端信号负跳变，都会造成自动重装载操作。

定时器计数器定时功能的应用实验总结
定时器和计数器在很多应用中都有着重要的作用，尤其是在嵌入式系统和自动控制领域。

下面是一个关于定时器计数器定时功能应用的实验总结：
1. 实验目的：
了解定时器和计数器的基本工作原理，掌握定时功能的应用。

2. 实验器材：
单片机开发板、LED灯、Jumper线、电源等。

3. 实验步骤：
a. 将LED灯连接到开发板的一个GPIO口，设置为输出模式。

b. 初始化定时器和计数器，设置定时时间和计数器值。

c. 启动定时器，并在定时器中断处理函数中将LED灯的状态翻转。

d. 在主循环中等待定时时间到达。

4. 实验结果：
定时器定时时间到达时，LED灯会翻转一次。

5. 实验总结：
定时器和计数器的应用可以实现一些精确的定时操作，比如控制设备的定时开关、定时采集数据等。

在实际应用中，还可以根据需要设置不同的定时时长和计数器初值，实现更多功能。

需要注意的是，在实际应用中，要根据具体情况合理选择定时器和计数器的参数，以保证定时功能的准确性和稳定性。

另外，在使用定时器定时功能时，也要考虑对系统资源的合理利用，避免造成系统负荷过重。

单片机定时器与计数器的工作原理及应用摘要：单片机作为现代电子设备中广泛采用的一种集成电路，其内部包含了丰富的功能模块，其中定时器和计数器被广泛应用于各种领域。

本文将介绍单片机定时器和计数器的工作原理及应用，包括定时器的基本原理、工作模式和参数配置，以及计数器的工作原理和常见应用场景。

希望通过本文的阐述，读者能够深入了解单片机定时器和计数器的基本原理和应用，为电子系统设计提供参考。

引言：单片机作为嵌入式系统中的核心部件，承担着控制和处理各种信号的重要任务。

定时器和计数器作为单片机的重要功能模块，为实现各种实时控制任务提供了有效的工具。

定时器可以生成一定时间间隔的定时信号，而计数器则可以对外部事件的频率进行计数，实现时间测量和计数控制等功能。

一、定时器的工作原理单片机中的定时器通常为计数器加上一定逻辑控制电路构成。

定时器的基本工作原理是通过控制计数器的计数速度和计数值来实现不同时间间隔的输出信号。

当定时器触发时，计数器开始计数，当计数值达到预设值时，定时器产生一个输出信号，然后重新开始计数。

定时器通常由以下几个部分组成：1.计数器：定时器的核心部件是计数器，计数器可以通过内部振荡器或外部输入信号进行计数。

通常情况下，计数器是一个二进制计数器，它可以按照1、2、4、8等倍数进行计数。

2.预设值：定时器的预设值决定了定时器的时间间隔。

当计数器达到预设值时，定时器会产生一个输出脉冲。

3.控制逻辑电路：控制逻辑电路用于控制计数器的启动、停止和重置等操作。

通常情况下，控制逻辑电路由一系列的触发器和逻辑门组成。

二、定时器的工作模式定时器可以根据实际需求在不同的工作模式下运行，常见的工作模式有以下几种：1.定时工作模式：在定时工作模式下，定时器按照设定的时间间隔进行计数，并在计数值达到预设值时产生一个输出脉冲。

这种模式常用于周期性任务的触发和时间测量。

2.计数工作模式：在计数工作模式下，定时器通过外部输入信号进行计数，可以测量外部事件的频率。
